Instradamento dei cavi della scheda verticale
Utilizzare questa sezione per comprendere l'instradamento dei cavi per la scheda verticale.
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Instradamento dei cavi di alimentazione della scheda verticale

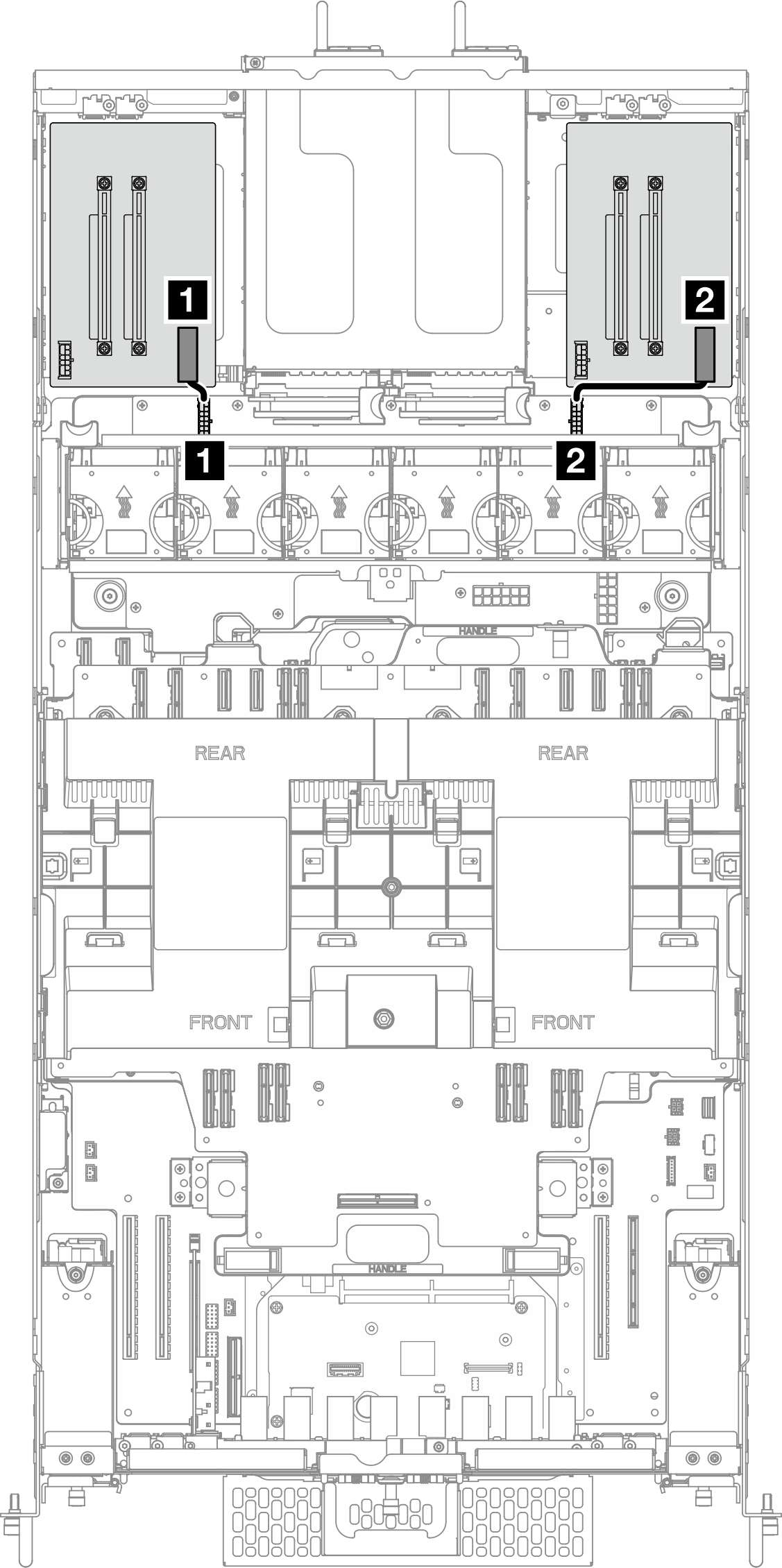

Figura 1. Instradamento dei cavi di alimentazione della scheda verticale Gen 4  | Figura 2. Instradamento dei cavi di alimentazione della scheda verticale Gen 5  |
| Da | A |
|---|---|
| 1 Scheda verticale sinistra: connettore di alimentazione della scheda verticale | PDB: connettore di alimentazione PCIe posteriore 1 |
| 2 Scheda verticale destra: connettore di alimentazione della scheda verticale | PDB: connettore di alimentazione PCIe posteriore 2 |
Instradamento dei cavi di segnale della scheda verticale Gen 4
| Instradamento dei cavi di segnale alla scheda del processore superiore (CPU BD) | Instradamento dei cavi di segnale alla scheda del processore inferiore (MB) |
|---|---|
 |  |
| Da | A |
|---|---|
| 1 Scheda verticale sinistra: connettore MCIO 1 | Scheda del processore superiore (CPU BD): connettore PE3AB_L |
| 2 Scheda verticale sinistra: connettore MCIO 2 | Scheda del processore superiore (CPU BD): connettore PE3CD_L |
| 3 Scheda verticale destra: connettore MCIO 1 | Scheda del processore superiore (CPU BD): connettore PE3AB_R |
| 4 Scheda verticale destra: connettore MCIO 2 | Scheda del processore superiore (CPU BD): connettore PE3CD_R |
| 5 Scheda verticale sinistra: connettore MCIO 3 | Scheda del processore inferiore (MB): connettore PE4AB_L |
| 6 Scheda verticale sinistra: connettore MCIO 4 | Scheda del processore inferiore (MB): connettore PE4CD_L |
| 7 Scheda verticale destra: connettore MCIO 3 | Scheda del processore inferiore (MB): connettore PE4AB_R |
| 8 Scheda verticale destra: connettore MCIO 4 | Scheda del processore inferiore (MB): connettore PE4CD_R |

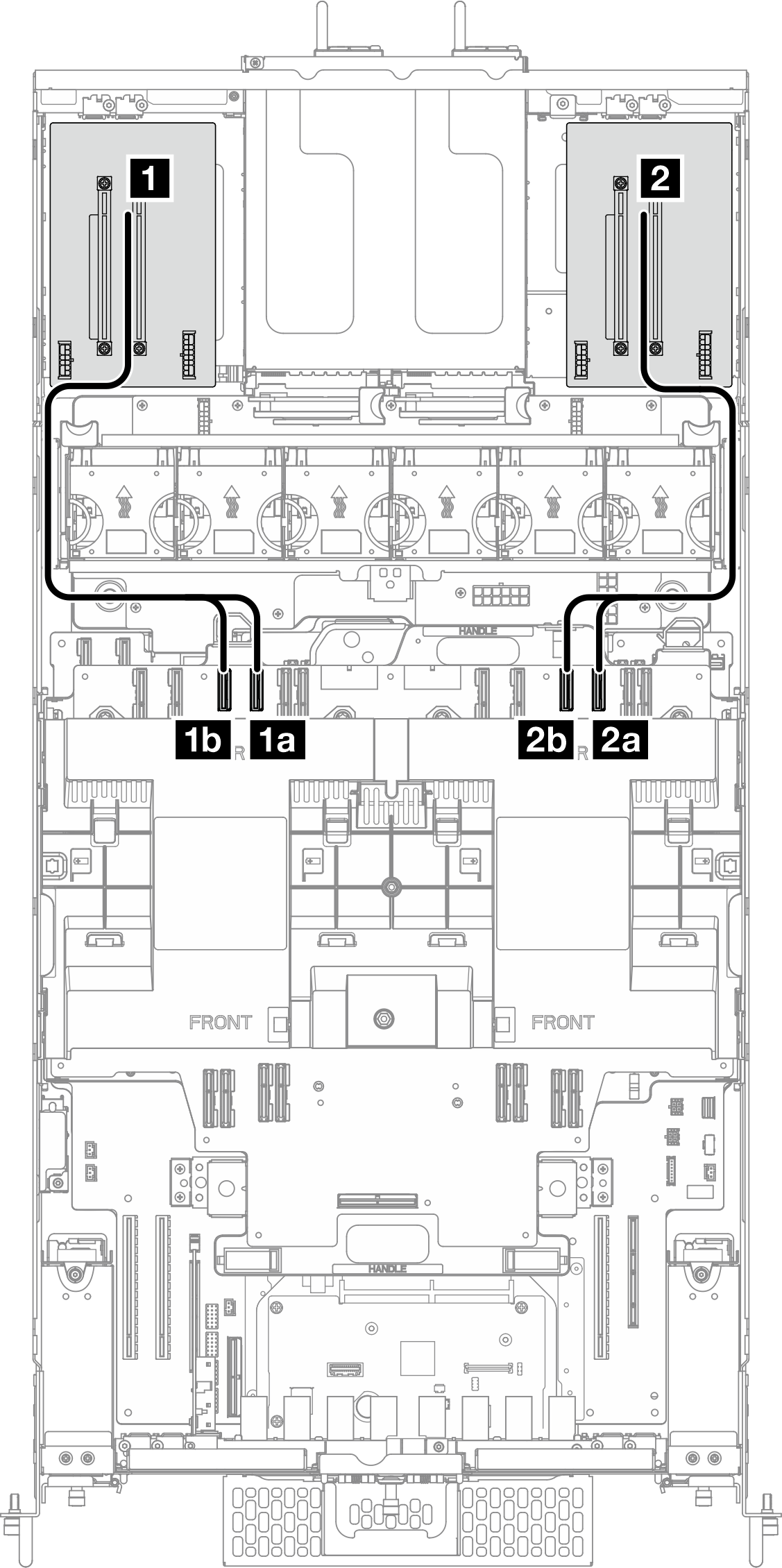

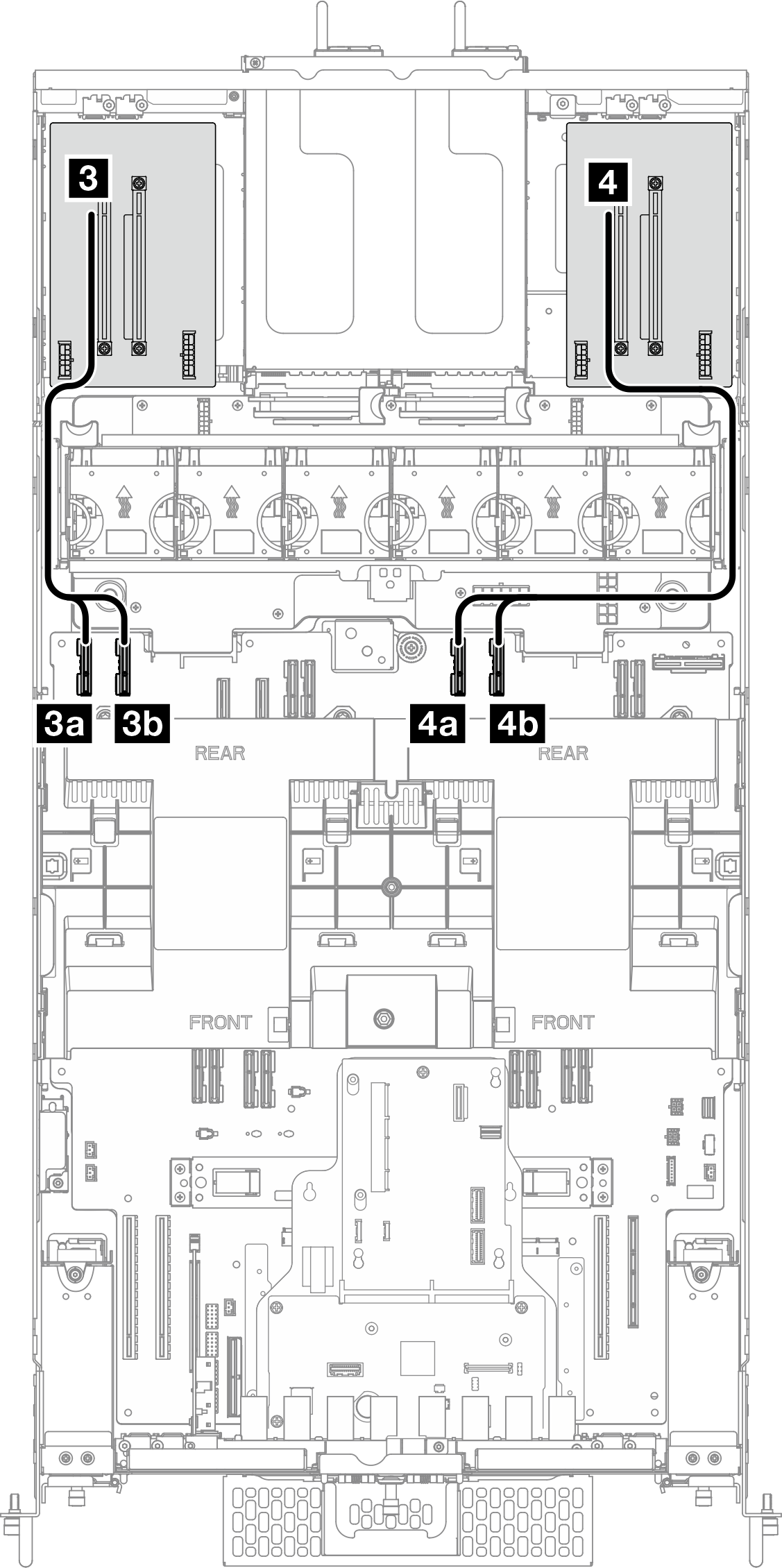

Instradamento dei cavi di segnale della scheda verticale Gen 5
| Instradamento dei cavi di segnale alla scheda del processore superiore (CPU BD) | Instradamento dei cavi di segnale alla scheda del processore inferiore (MB) |
|---|---|
 |  |
| Da | A |
|---|---|
| 1 Scheda verticale sinistra: slot 5/7 | 1a Scheda del processore superiore (CPU BD): connettore PE3AB_L |
| 1b Scheda del processore superiore (CPU BD): connettore PE3CD_L | |
| 2 Scheda verticale destra: slot 5/7 | 2a Scheda del processore superiore (CPU BD): connettore PE3AB_R |
| 2b Scheda del processore superiore (CPU BD): connettore PE3CD_R | |
| 3 Scheda verticale sinistra: slot 6/8 | 3a Scheda del processore inferiore (MB): connettore PE4AB_L |
| 3b Scheda del processore inferiore (MB): connettore PE4CD_L | |
| 4 Scheda verticale destra: slot 6/8 | 4a Scheda del processore inferiore (MB): connettore PE4AB_R |
| 4b Scheda del processore inferiore (MB): connettore PE4CD_R |
