Instradamento dei cavi per il backplane dell'unità da 2,5 pollici

Utilizzare questa sezione per comprendere l'instradamento dei cavi per il backplane dell'unità da 2,5 pollici.

Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn
  • Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.

Instradamento dei cavi di alimentazione per i backplane dell'unità da 2,5 pollici

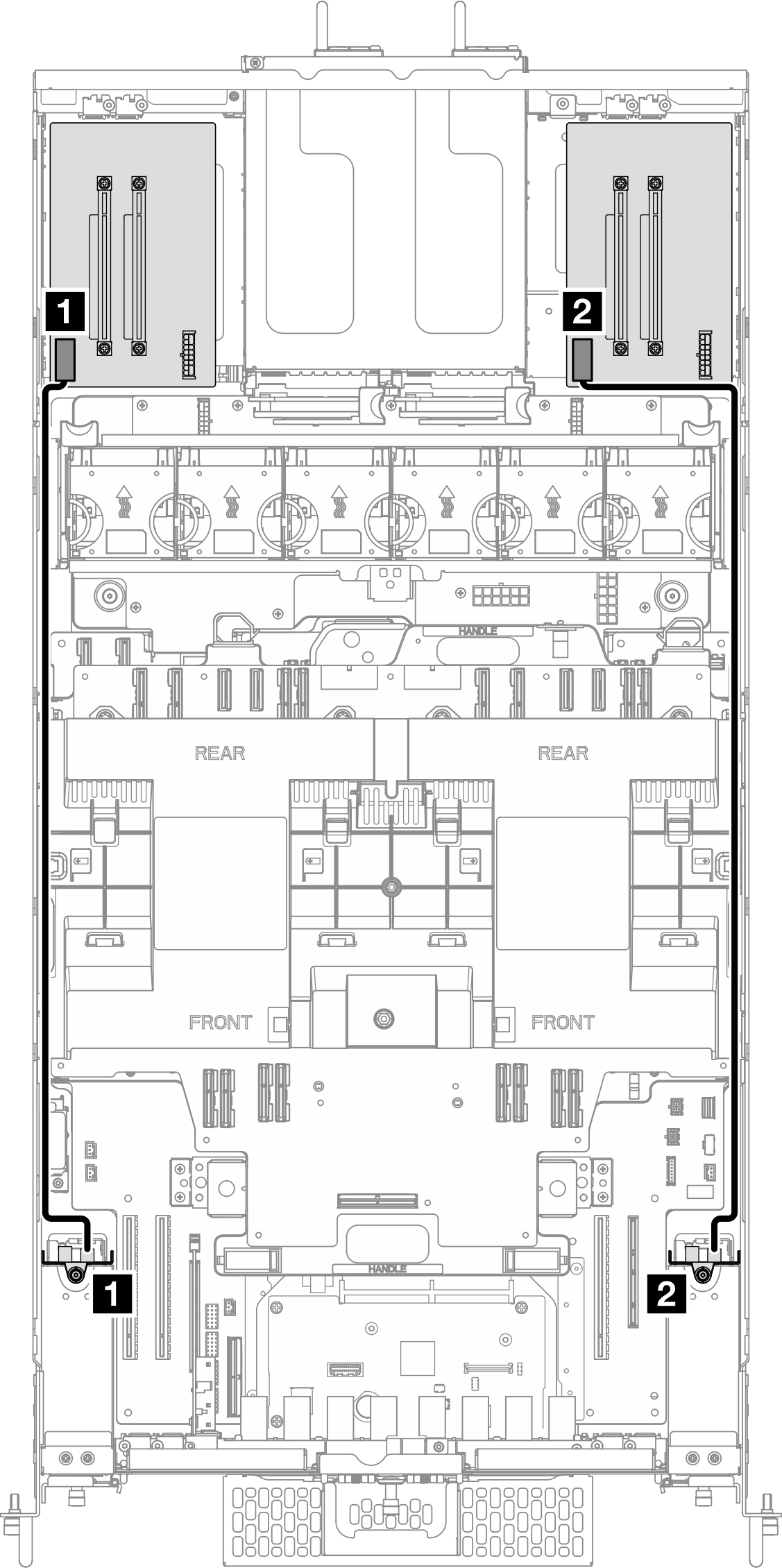

Figura 1. Instradamento dei cavi di alimentazione del backplane dell'unità da 2,5 pollici (scheda verticale Gen 4)
2.5-inch drive backplane power cable routing (Gen 4 riser)
Figura 2. Instradamento dei cavi di alimentazione del backplane dell'unità da 2,5 pollici (scheda verticale Gen 5)
2.5-inch drive backplane power cable routing (Gen 5 riser)
DaA
1 Backplane dell'unità 1: connettore di alimentazione1 Scheda verticale sinistra: connettore di alimentazione del backplane
2 Backplane dell'unità 2: connettore di alimentazione2 Scheda verticale destra: connettore di alimentazione del backplane

Instradamento dei cavi per un backplane dell'unità da 2,5 pollici

Figura 3. Instradamento dei cavi per un backplane dell'unità da 2,5 pollici
One 2.5-inch drive backplane cable routing
DaA
1 Adattatore RAID/HBA1a Backplane dell'unità sinistro: connettore di segnale
1b Fermacavo sulla scheda del processore superiore (CPU BD)
Nota
Questa estremità del cavo non va collegata.

Instradamento dei cavi per due backplane dell'unità da 2,5 pollici

Figura 4. Instradamento dei cavi per due backplane dell'unità da 2,5 pollici
Two 2.5-inch drive backplane cable routing
DaA
1 Adattatore RAID/HBA1a Backplane dell'unità sinistro: connettore di segnale
1b Backplane dell'unità destro: connettore di segnale
