Прокладка кабелей объединительной панели для 2,5-дюймовых дисков

В этом разделе содержатся сведения по прокладке кабелей для объединительной панели для 2,5-дюймовых дисков.

Прим.
  • Подключения между разъемами: 11, 22, 33, ... nn
  • При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих.

Прокладка кабелей питания объединительной панели для 2,5-дюймовых дисков

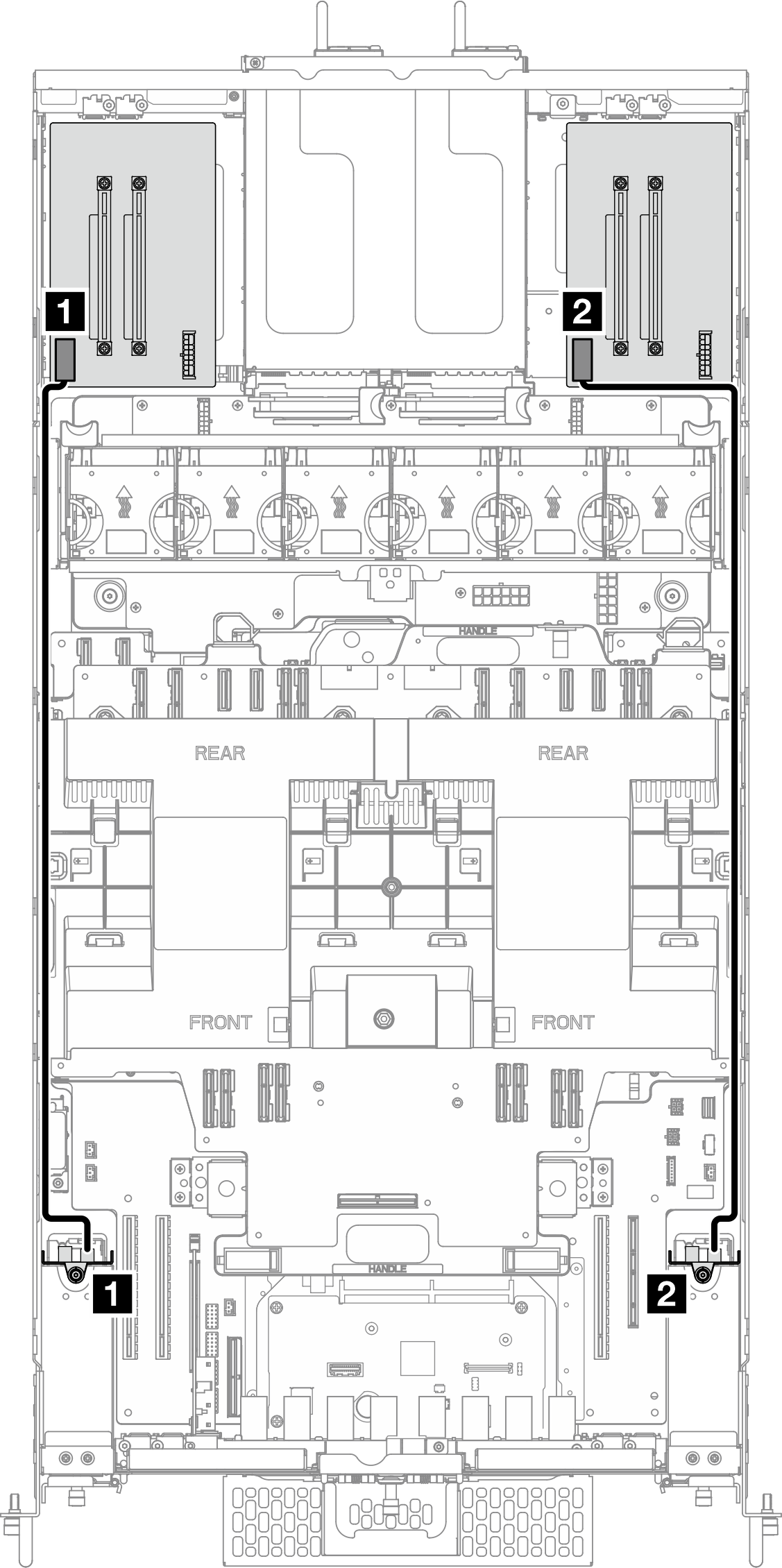

Рис. 1. Прокладка кабелей питания объединительной панели для 2,5-дюймовых дисков (плата-адаптер Riser Gen 4)
2.5-inch drive backplane power cable routing (Gen 4 riser)
Рис. 2. Прокладка кабелей питания объединительной панели для 2,5-дюймовых дисков (плата-адаптер Riser Gen 5)
2.5-inch drive backplane power cable routing (Gen 5 riser)
ОтК
1 Объединительная панель дисков 1: разъем питания1 Левая плата-адаптер Riser: разъем питания объединительной панели
2 Объединительная панель дисков 2: разъем питания2 Правая плата-адаптер Riser: разъем питания объединительной панели

Прокладка кабелей одной объединительной панели для 2,5-дюймовых дисков

Рис. 3. Прокладка кабелей одной объединительной панели для 2,5-дюймовых дисков
One 2.5-inch drive backplane cable routing
ОтК
1 Адаптер RAID/HBA1a Левая объединительная панель дисков: разъем для сигнального кабеля
1b Кабельный зажим на верхней процессорной плате (CPU BD)
Прим.
Этот конец кабеля остается неподключенным.

Прокладка кабелей двух объединительных панелей для 2,5-дюймовых дисков

Рис. 4. Прокладка кабелей двух объединительных панелей для 2,5-дюймовых дисков
Two 2.5-inch drive backplane cable routing
ОтК
1 Адаптер RAID/HBA1a Левая объединительная панель дисков: разъем для сигнального кабеля
1b Правая объединительная панель дисков: разъем для сигнального кабеля
