การเดินสายสำหรับการ์ดตัวยก

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายการ์ดตัวยก

หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย

การเดินสายไฟการ์ดตัวยก

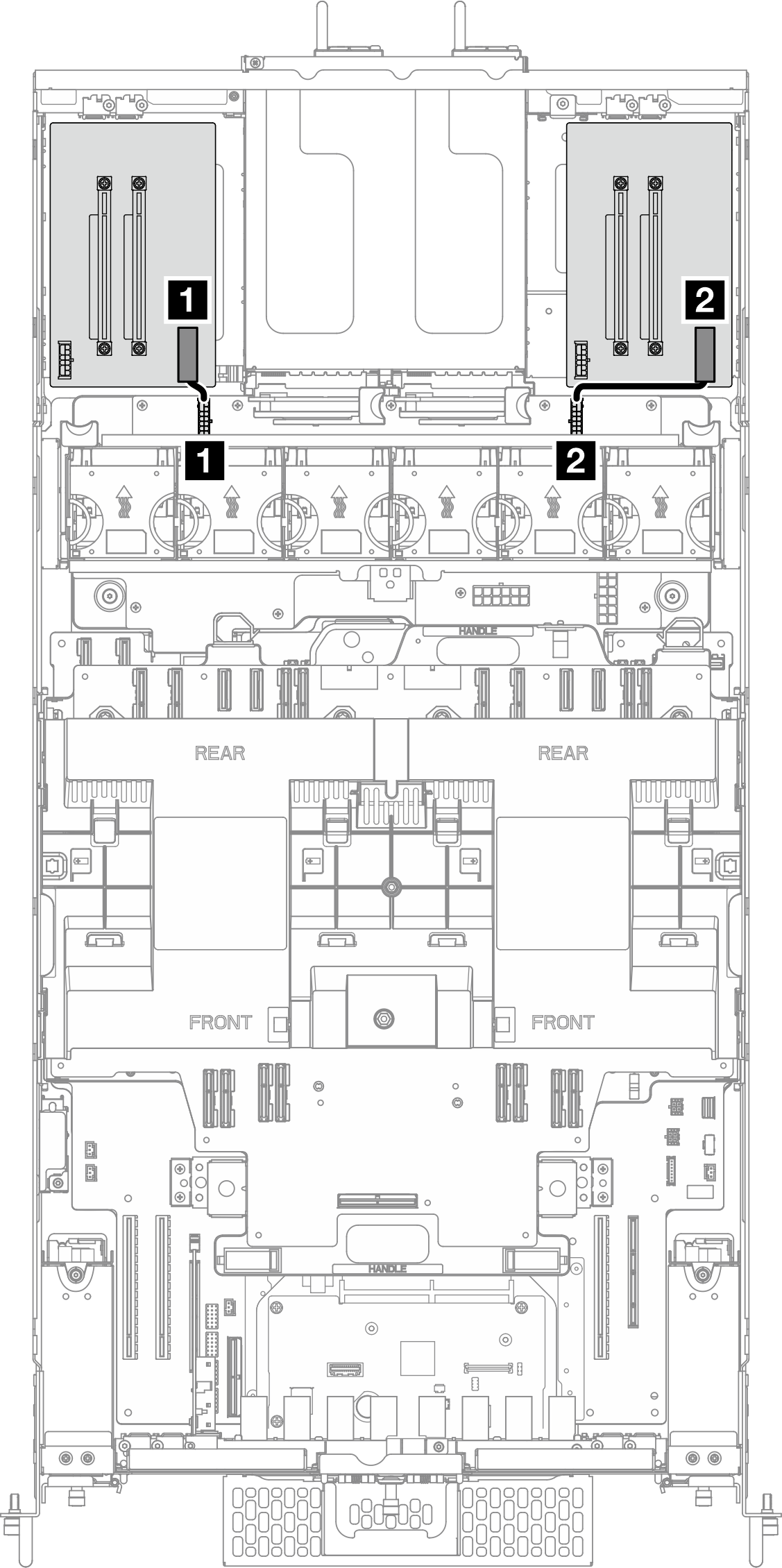

รูปที่ 1. การเดินสายไฟการ์ดตัวยก Gen 4
Gen 4 riser card power cable routing
รูปที่ 2. การเดินสายไฟการ์ดตัวยก Gen 5
Gen 5 riser card power cable routing
จากไปยัง
1 การ์ดตัวยกด้านซ้าย: ขั้วต่อไฟฟ้าตัวยกPDB: ขั้วต่อไฟฟ้า PCIe ด้านหลัง 1
2 การ์ดตัวยกด้านขวา: ขั้วต่อไฟฟ้าตัวยกPDB: ขั้วต่อไฟฟ้า PCIe ด้านหลัง 2

การเดินสายสัญญาณการ์ดตัวยก Gen 4

การเดินสายสัญญาณไปยังแผงโปรเซสเซอร์ด้านบน (CPU BD)การเดินสายสัญญาณไปยังแผงโปรเซสเซอร์ด้านล่าง (MB)

Gen 4 riser card signal cable routing to upper processor board (CPU BD)

Gen 4 riser card signal cable routing to lower processor board (MB)
จากไปยัง
1 การ์ดตัวยกด้านซ้าย: ขั้วต่อ MCIO 1แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3AB_L
2 การ์ดตัวยกด้านซ้าย: ขั้วต่อ MCIO 2แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3CD_L
3 การ์ดตัวยกด้านขวา: ขั้วต่อ MCIO 1แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3AB_R
4 การ์ดตัวยกด้านขวา: ขั้วต่อ MCIO 2แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3CD_R
5 การ์ดตัวยกด้านซ้าย: ขั้วต่อ MCIO 3แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4AB_L
6 การ์ดตัวยกด้านซ้าย: ขั้วต่อ MCIO 4แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4CD_L
7 การ์ดตัวยกด้านขวา: ขั้วต่อ MCIO 3แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4AB_R
8 การ์ดตัวยกด้านขวา: ขั้วต่อ MCIO 4แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4CD_R

การเดินสายสัญญาณการ์ดตัวยก Gen 5

การเดินสายสัญญาณไปยังแผงโปรเซสเซอร์ด้านบน (CPU BD)การเดินสายสัญญาณไปยังแผงโปรเซสเซอร์ด้านล่าง (MB)

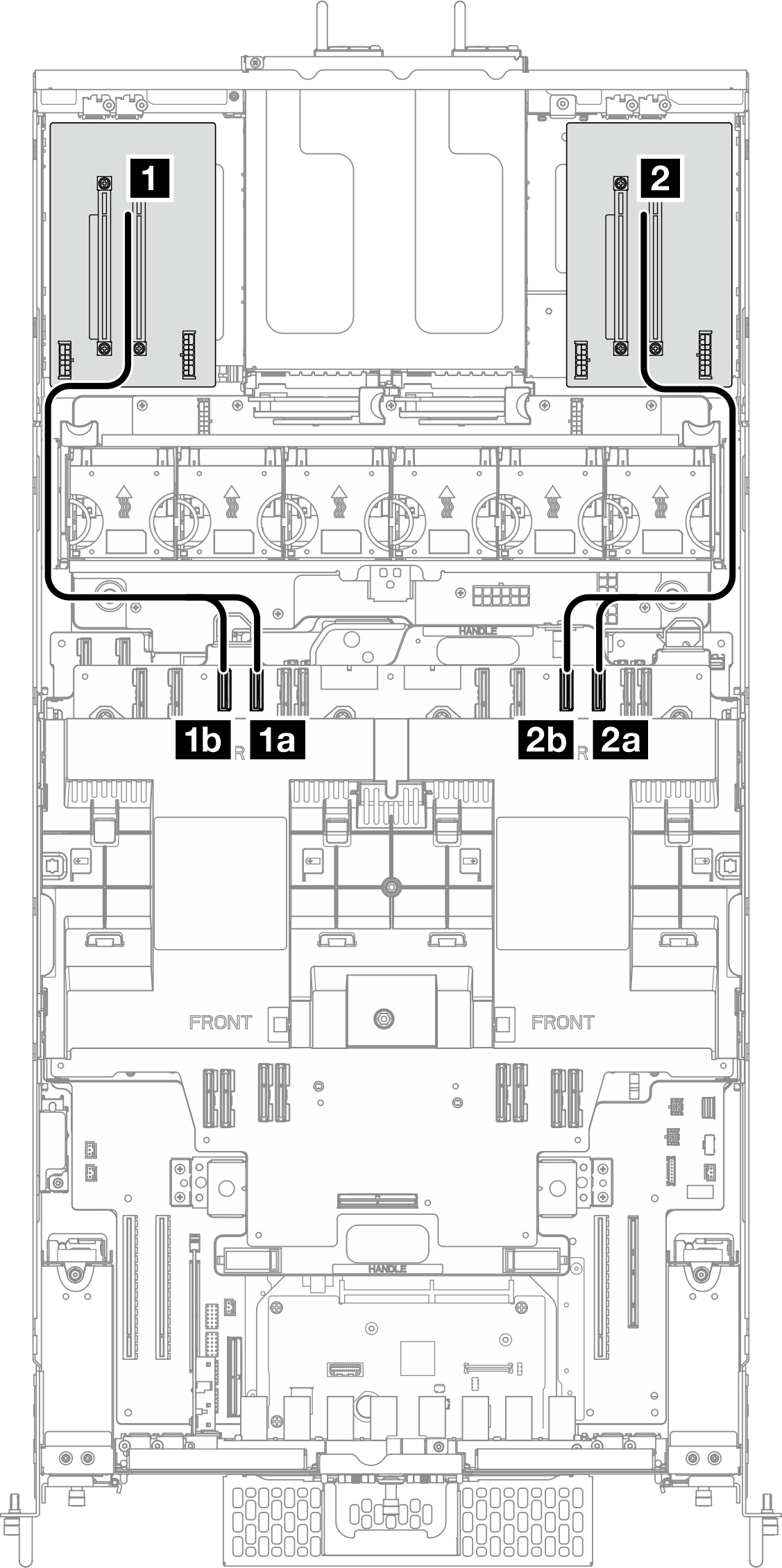

Gen 5 riser card signal cable routing to upper processor board (CPU BD)

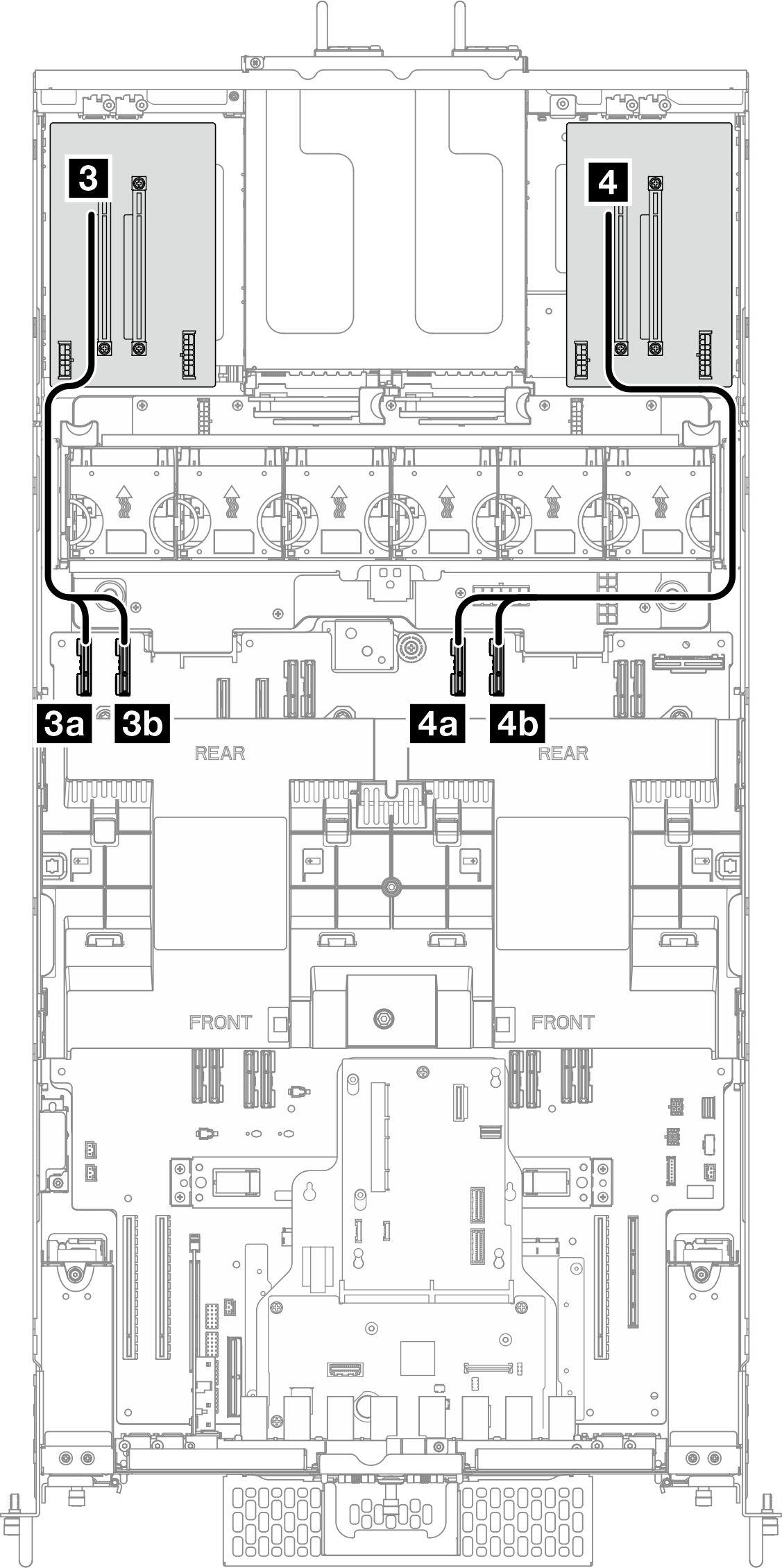

Gen 5 riser card signal cable routing to lower processor board (MB)
จากไปยัง
1 การ์ดตัวยกด้านซ้าย: ช่องเสียบ 5/71a แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3AB_L
1b แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3CD_L
2 การ์ดตัวยกด้านขวา: ช่องเสียบ 5/72a แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3AB_R
2b แผงโปรเซสเซอร์ด้านบน (CPU BD): ขั้วต่อ PE3CD_R
3 การ์ดตัวยกด้านซ้าย: ช่องเสียบ 6/83a แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4AB_L
3b แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4CD_L
4 การ์ดตัวยกด้านขวา: ช่องเสียบ 6/84a แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4AB_R
4b แผงโปรเซสเซอร์ด้านล่าง (MB): ขั้วต่อ PE4CD_R
