转接卡线缆布放
请参阅本节了解转接卡的线缆布放。
注
- 接口之间的连接：1↔1，2↔2，3↔3，... n↔n
- 请确保使用线缆导向装置正确布放所有线缆。
转接卡电源线布放

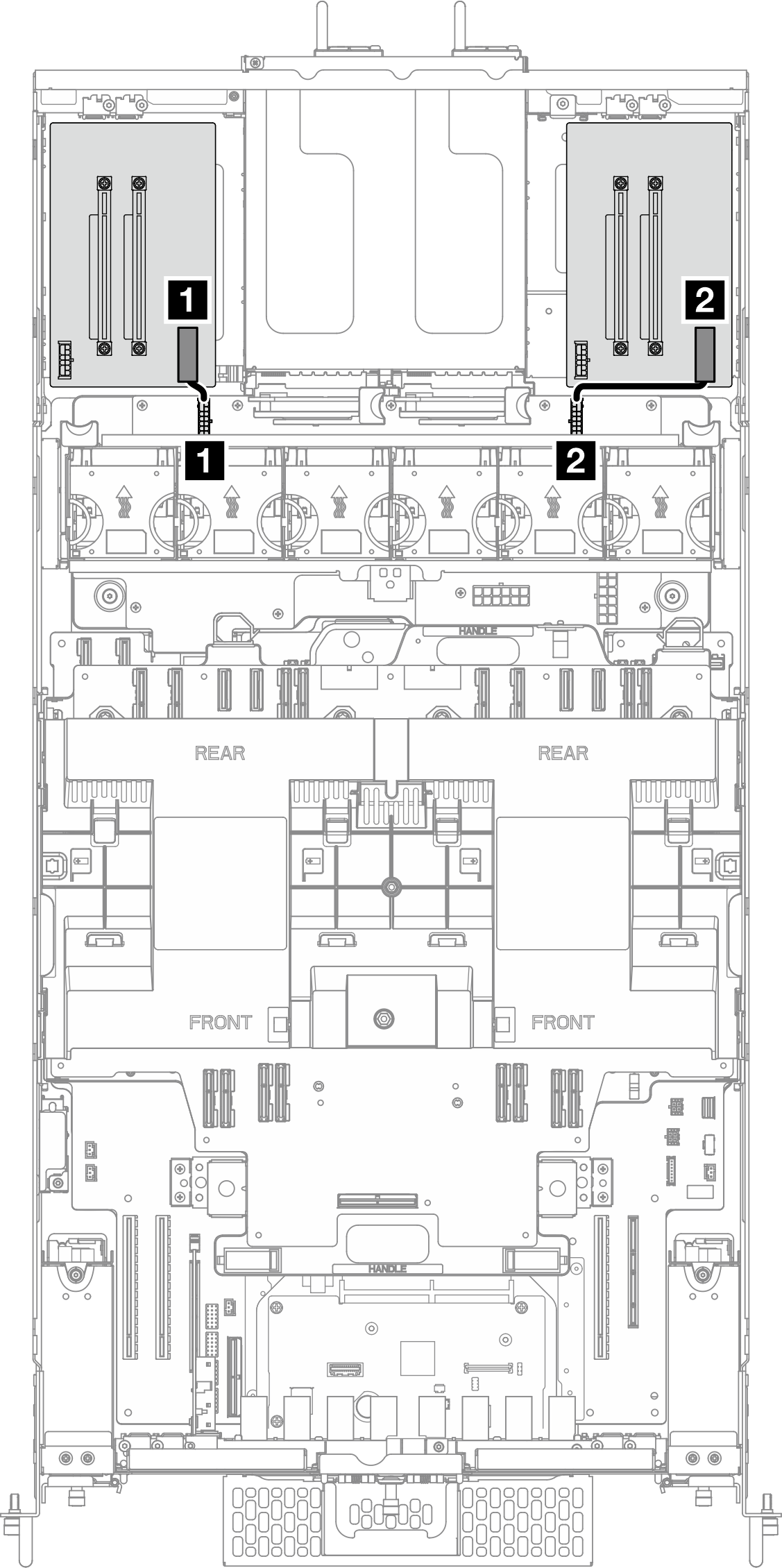

图 1. 转接卡电源线布放
| 从 | 到 | 线缆 |
|---|---|---|
| 1 左侧转接卡：转接卡电源接口 | PDB：背面 PCIe 电源接口 1 | 电源 2x8 针至电源 2x8 针（90 毫米） |
| 2 右侧转接卡：转接卡电源接口 | PDB：背面 PCIe 电源接口 2 | 电源 2x8 针至电源 2x8 针（70 毫米） |
转接卡信号线缆布放

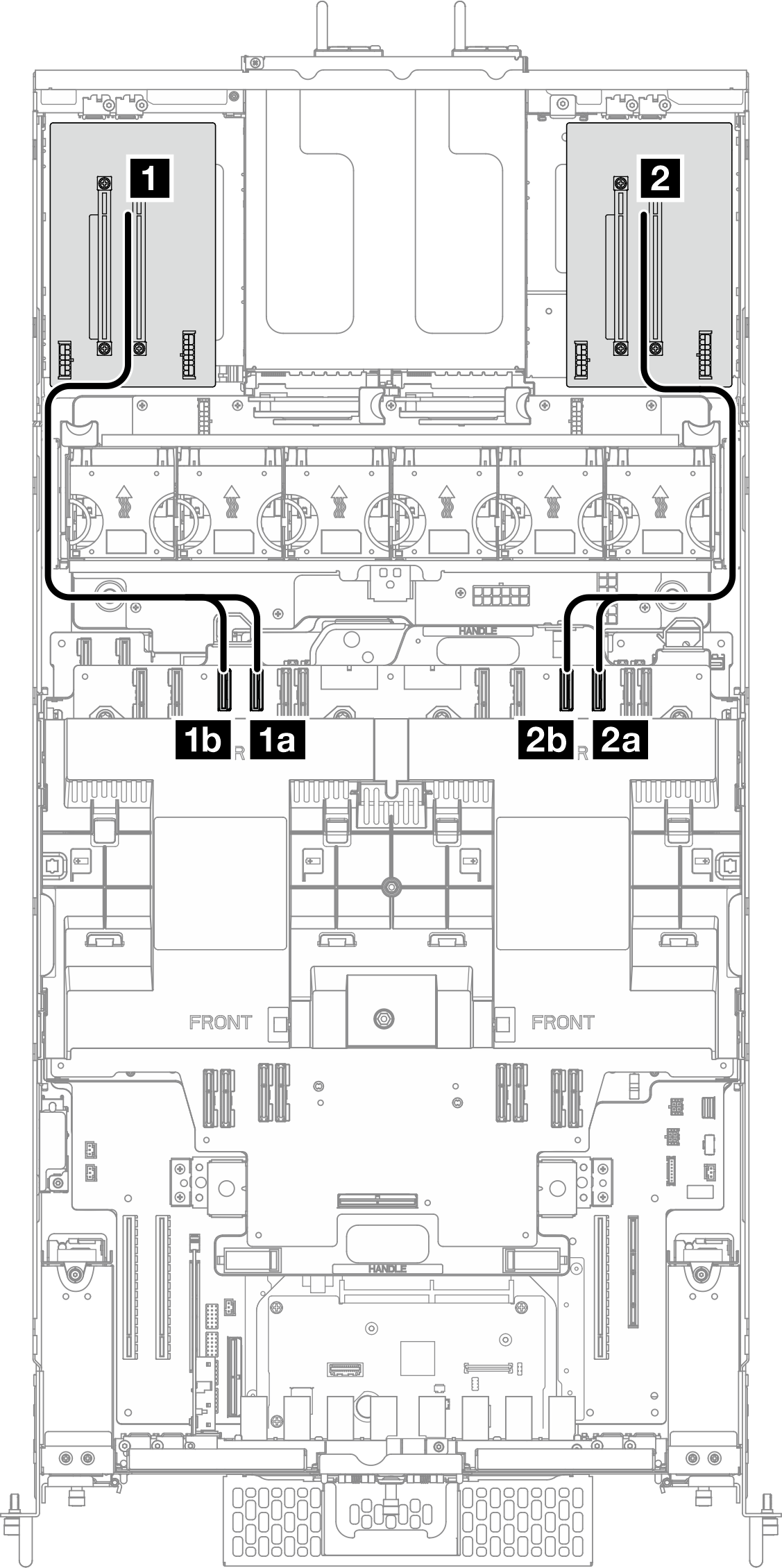

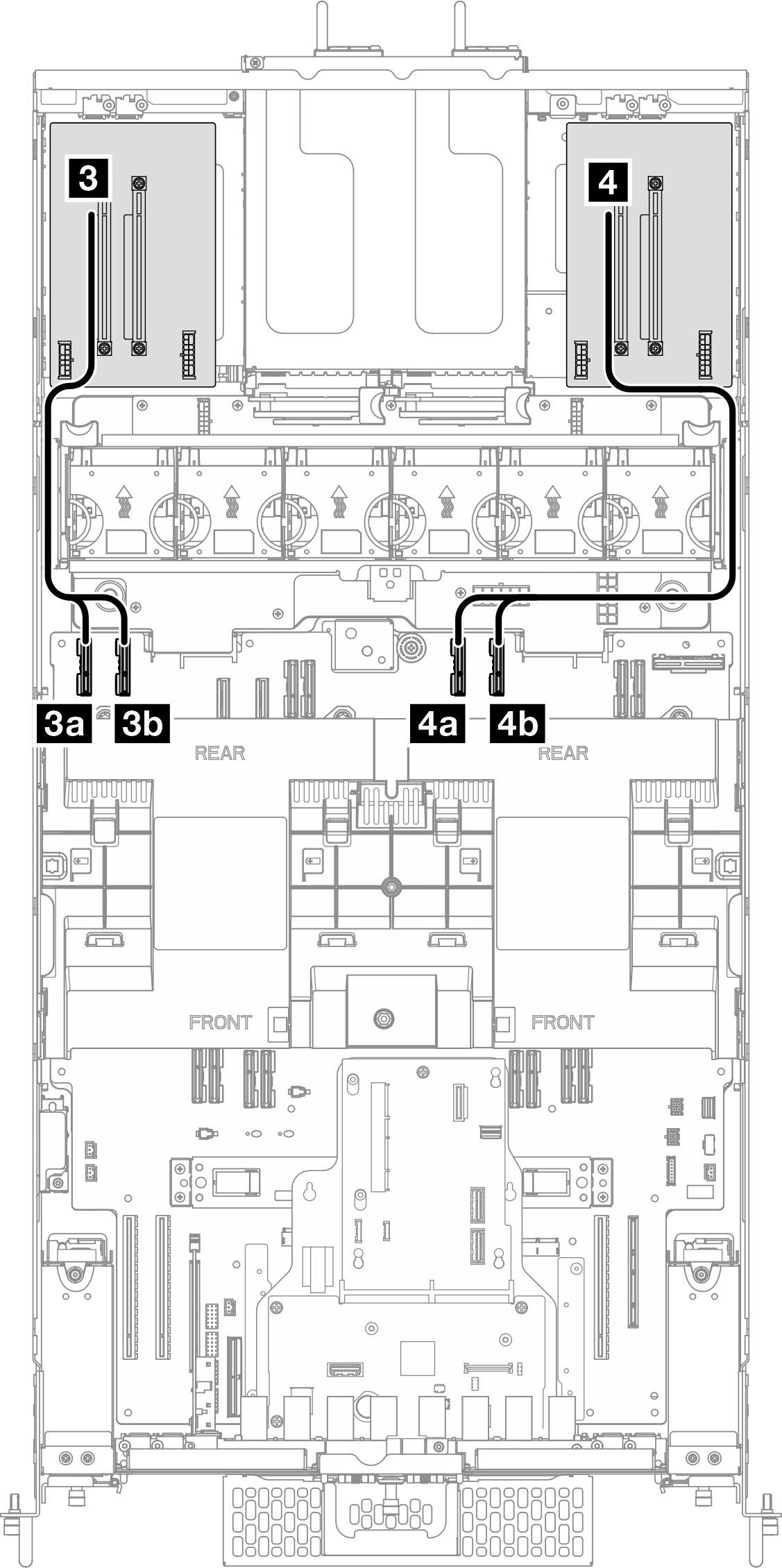

| 上方处理器板（CPU 板）信号线缆布放 | 下方处理器板（主板）信号线缆布放 |
|---|---|
 |  |
| 从 | 到 | 线缆 |
|---|---|---|
| 1 左侧转接卡：MCIO 1 接口 | 上方处理器板（CPU 板）：PE3AB_L 接口 | MCIO x8 至 MCIO x8（500 毫米） |
| 2 左侧转接卡：MCIO 2 接口 | 上方处理器板（CPU 板）：PE3CD_L 接口 | MCIO x8 至 MCIO x8（500 毫米） |
| 3 右侧转接卡：MCIO 1 接口 | 上方处理器板（CPU 板）：PE3AB_R 接口 | MCIO x8 至 MCIO x8（500 毫米） |
| 4 右侧转接卡：MCIO 2 接口 | 上方处理器板（CPU 板）：PE3CD_R 接口 | MCIO x8 至 MCIO x8（500 毫米） |
| 5 左侧转接卡：MCIO 3 接口 | 下方处理器板（主板）：PE4AB_L 接口 | Gen-Z 84 针至 MCIO x8（500 毫米） |
| 6 左侧转接卡：MCIO 4 接口 | 下方处理器板（主板）：PE4CD_L 接口 | Gen-Z 84 针至 MCIO x8（500 毫米） |
| 7 右侧转接卡：MCIO 3 接口 | 下方处理器板（主板）：PE4AB_R 接口 | Gen-Z 84 针至 MCIO x8（500 毫米） |
| 8 右侧转接卡：MCIO 4 接口 | 下方处理器板（主板）：PE4CD_R 接口 | Gen-Z 84 针至 MCIO x8（500 毫米） |
