Cheminement des câbles de la carte mezzanine
Cette section décrit le cheminement des câbles pour la carte mezzanine.
Remarque
- Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
- Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.

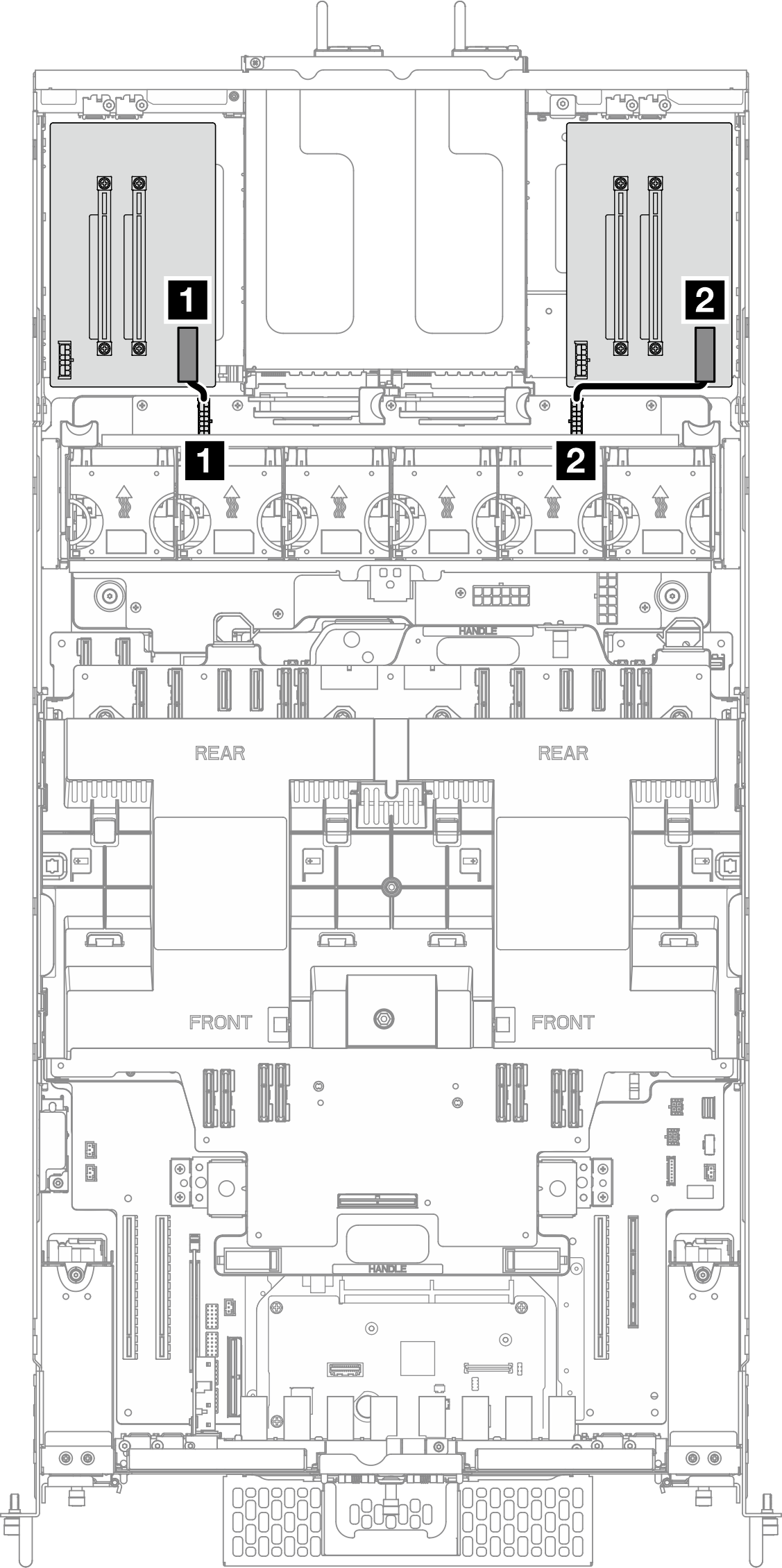

Cheminement des cordons d’alimentation pour la carte mezzanine
Figure 1. Cheminement des cordons d’alimentation pour la carte mezzanine Gen 4  | Figure 2. Cheminement des cordons d’alimentation pour la carte mezzanine Gen 5  |
| À partir de | Vers |
|---|---|
| 1 Carte mezzanine gauche : connecteur d’alimentation de la carte mezzanine | PDB : connecteur 1 d’alimentation PCIe arrière |
| 2 Carte mezzanine droite : connecteur d’alimentation de la carte mezzanine | PDB : connecteur 2 d’alimentation PCIe arrière |
Cheminement des cordons d’interface de la carte mezzanine Gen 4
| Cheminement des cordons d’interface vers la carte supérieure de processeur (CPU BD) | Cheminement des cordons d’interface vers la carte inférieure de processeur (MB) |
|---|---|
 |  |
| À partir de | Vers |
|---|---|
| 1 Carte mezzanine gauche : connecteur 1 MCIO | Carte supérieure de processeur (BD CPU) : connecteur PE3AB_L |
| 2 Carte mezzanine gauche : connecteur 2 MCIO | Carte supérieure de processeur (BD CPU) : connecteur PE3CD_L |
| 3 Carte mezzanine droite : connecteur 1 MCIO | Carte supérieure de processeur (BD CPU) : connecteur PE3AB_R |
| 4 Carte mezzanine droite : connecteur 2 MCIO | Carte supérieure de processeur (BD CPU) : connecteur PE3CD_R |
| 5 Carte mezzanine gauche : connecteur 3 MCIO | Carte inférieure de processeur (MB) : connecteur PE4AB_L |
| 6 Carte mezzanine gauche : connecteur 4 MCIO | Carte inférieure de processeur (MB) : connecteur PE4CD_L |
| 7 Carte mezzanine droite : connecteur 3 MCIO | Carte inférieure de processeur (MB) : connecteur PE4AB_R |
| 8 Carte mezzanine droite : connecteur 4 MCIO | Carte inférieure de processeur (MB) : connecteur PE4CD_R |

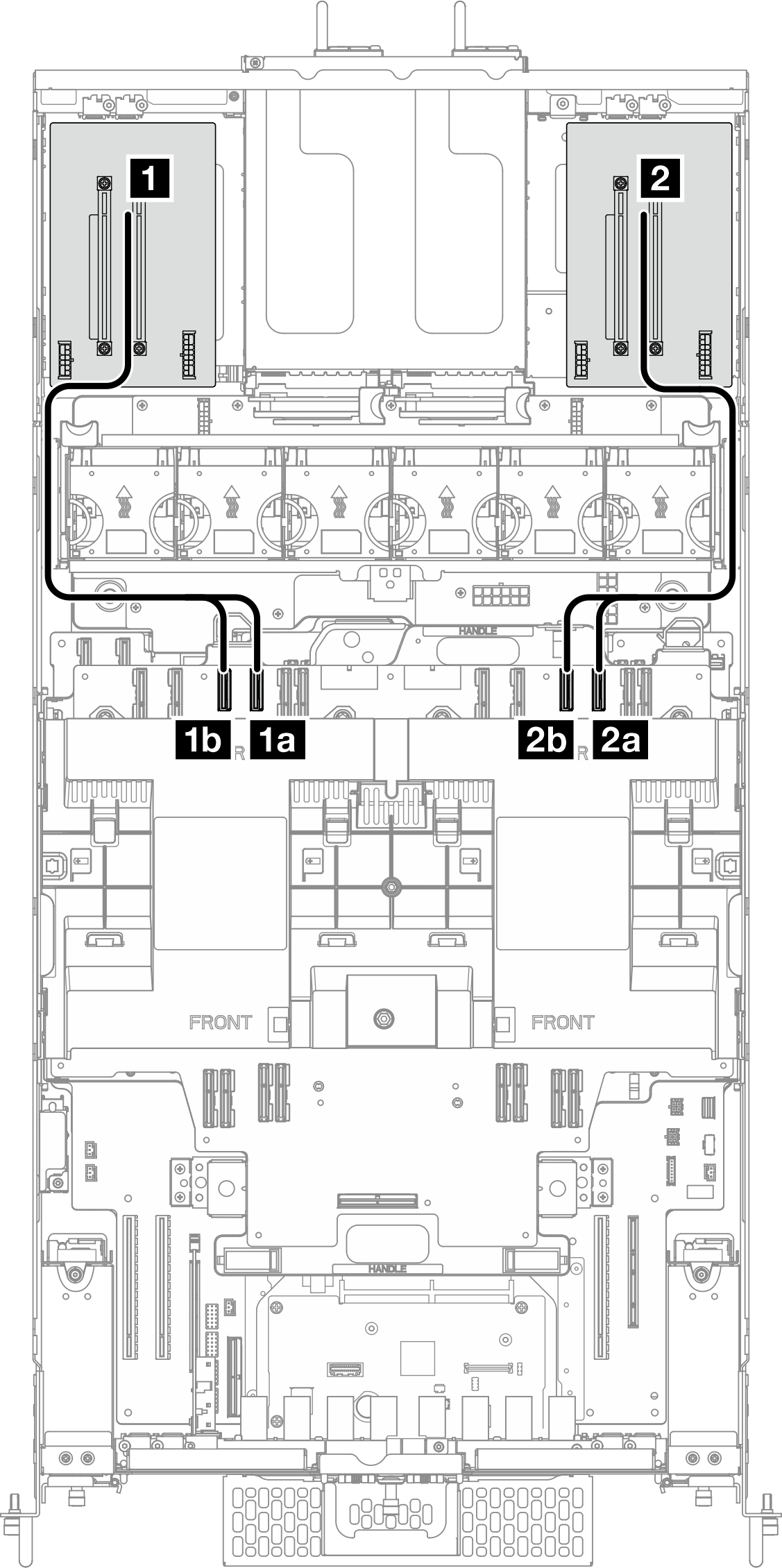

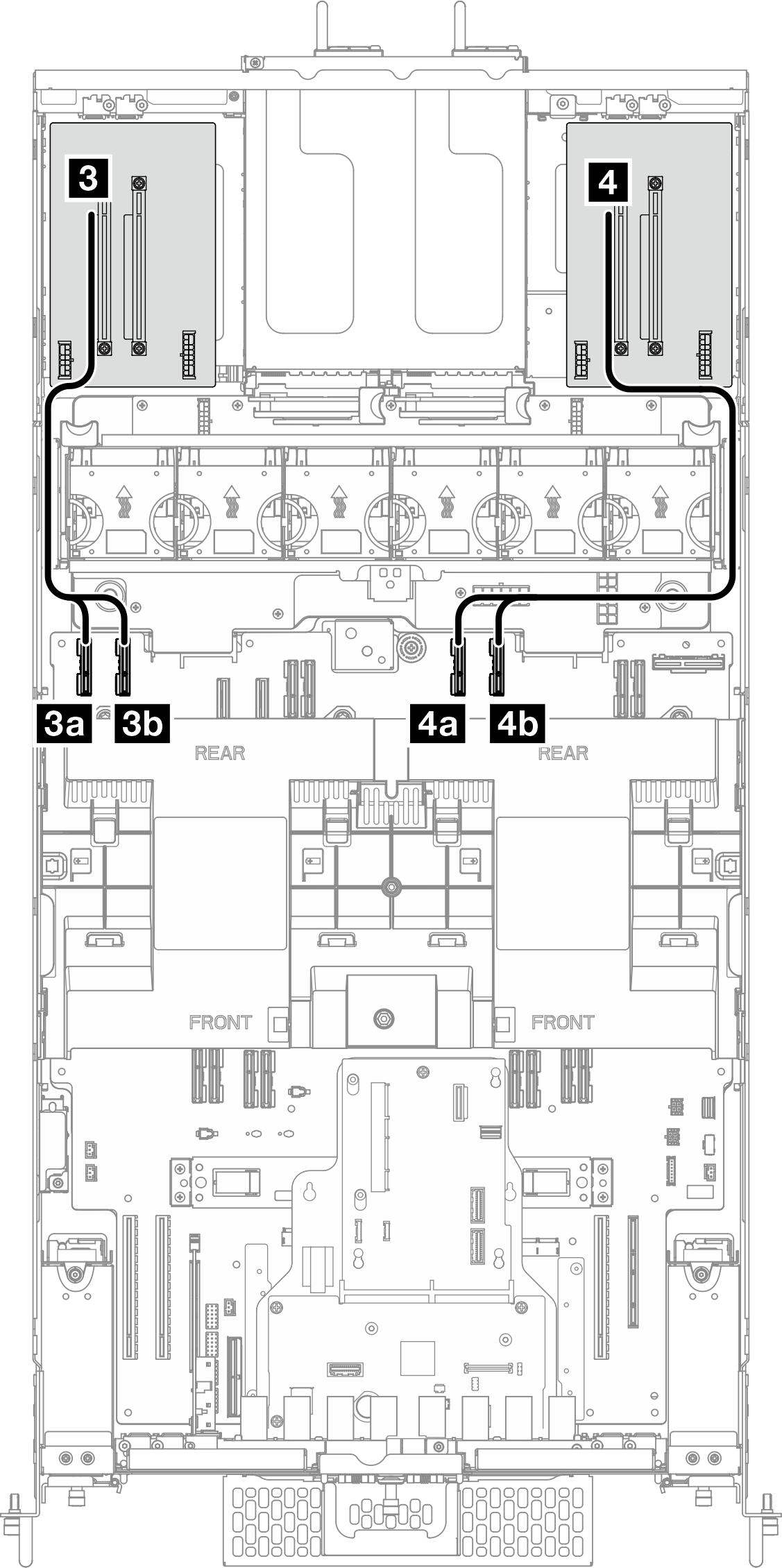

Cheminement des cordons d’interface de la carte mezzanine Gen 5
| Cheminement des cordons d’interface vers la carte supérieure de processeur (CPU BD) | Cheminement des cordons d’interface vers la carte inférieure de processeur (MB) |
|---|---|
 |  |
| À partir de | Vers |
|---|---|
| 1 Carte mezzanine gauche : emplacement 5/7 | 1a Carte supérieure de processeur (BD CPU) : connecteur PE3AB_L |
| 1b Carte supérieure de processeur (BD CPU) : connecteur PE3CD_L | |
| 2 Carte mezzanine droite : emplacement 5/7 | 2a Carte supérieure de processeur (BD CPU) : connecteur PE3AB_R |
| 2b Carte supérieure de processeur (BD CPU) : connecteur PE3CD_R | |
| 3 Carte mezzanine gauche : emplacement 6/8 | 3a Carte inférieure de processeur (MB) : connecteur PE4AB_L |
| 3b Carte inférieure de processeur (MB) : connecteur PE4CD_L | |
| 4 Carte mezzanine droite : emplacement 6/8 | 4a Carte inférieure de processeur (MB) : connecteur PE4AB_R |
| 4b Carte inférieure de processeur (MB) : connecteur PE4CD_R |
