Conectores da placa riser PCIe

Consulte esta seção para localizar os conectores na placa riser PCIe.

Conectores da placa riser PCIe Gen 4​

Tabela 1. Conectores da placa riser PCIe Gen 4

1 Conector de energia do backplane	5 Slot PCIe x16 (Gen4 x8) 6/8
2 Conector de energia da placa riser	6 Slot PCIe x16 (Gen4 x8) 5/7
3 Conector MCIO 4	7 Conector MCIO 2
4 Conector MCIO 3	8 Conector MCIO 1

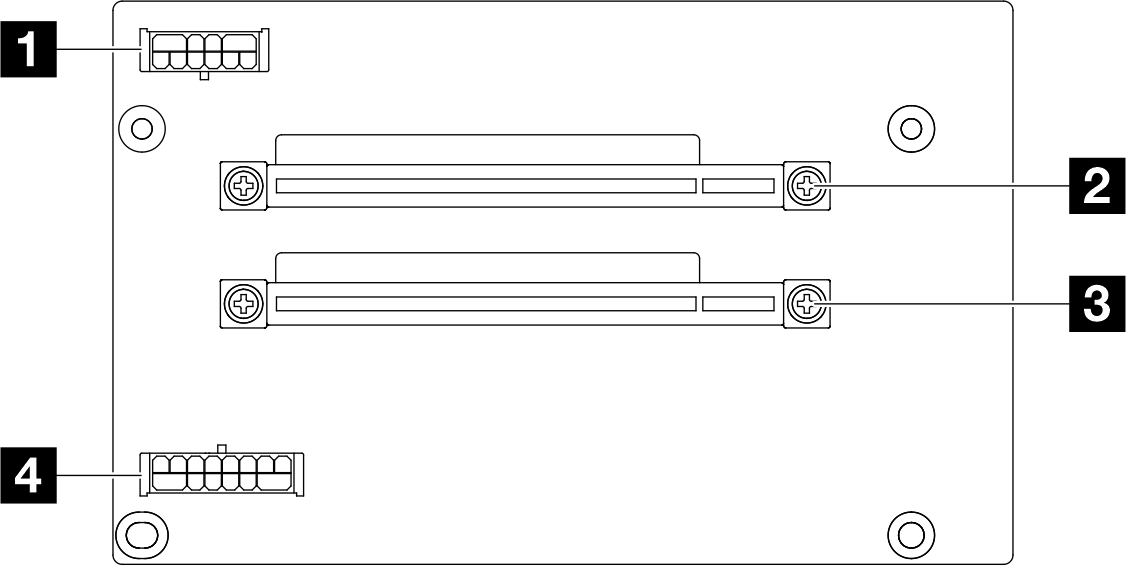

Conectores da placa riser PCIe Gen 5​

Tabela 2. Conectores da placa riser PCIe Gen 5

1 Conector de energia do backplane	3 Slot PCIe x16 (Gen4 x16) 5/7
2 Slot PCIe x16 (Gen5 x16) 6/8	4 Conector de energia da placa riser
