Connecteurs du bloc mezzanine PCIe

Consultez cette section pour localiser les connecteurs présents sur le bloc mezzanine PCIe.

Connecteurs de la carte mezzanine PCIe Gen 4​

Tableau 1. Connecteurs de la carte mezzanine PCIe Gen 4

1 Connecteur d'alimentation de fond de panier	5 Emplacement PCIe x16 (Gen4 x8) 6/8
2 Connecteur d’alimentation de la carte mezzanine	6 Emplacement PCIe x16 (Gen4 x8) 5/7
3 Connecteur MCIO 4	7 Connecteur MCIO 2
4 Connecteur MCIO 3	8 Connecteur MCIO 1

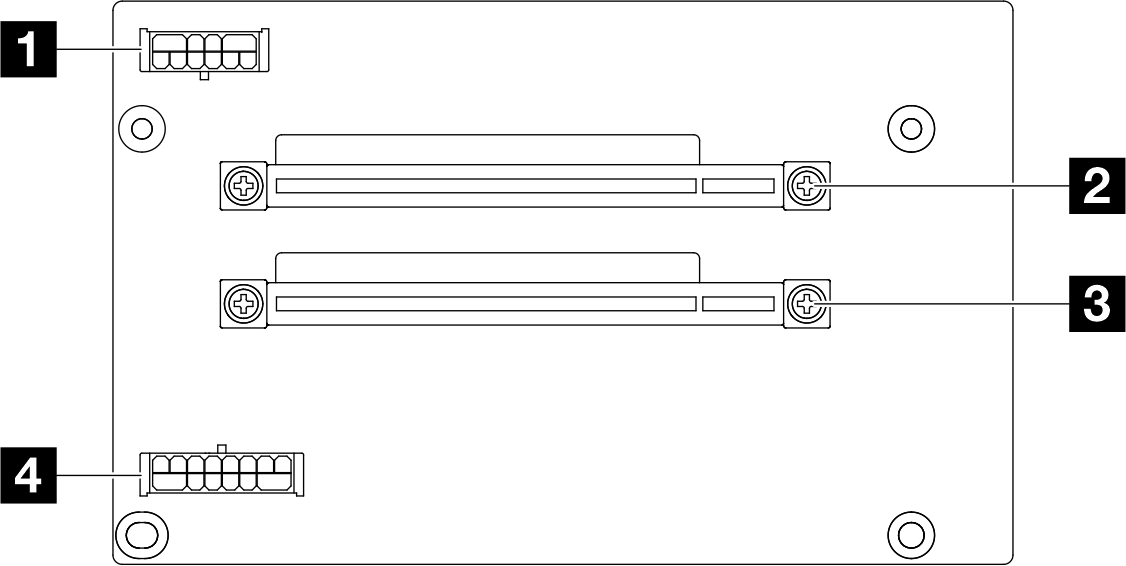

Connecteurs de la carte mezzanine PCIe Gen 5​

Tableau 2. Connecteurs de la carte mezzanine PCIe Gen 5

1 Connecteur d'alimentation de fond de panier	3 Emplacement PCIe x16 (Gen4 x16) 5/7
2 Emplacement PCIe x16 (Gen5 x16) 6/8	4 Connecteur d’alimentation de carte mezzanine
