PCIe ライザー・コネクター

PCIe ライザーのコネクターを検索するには、このセクションを参照してください。

PCIe Gen 4 ライザー・カード・コネクター​

表 1. PCIe Gen 4 ライザー・カード・コネクター

1 バックプレーン電源コネクター	5 PCIe x16 (Gen4 x8) スロット 6/8
2 ライザー電源コネクター	6 PCIe x16 (Gen4 x8) スロット 5/7
3 MCIO 4 コネクター	7 MCIO 2 コネクター
4 MCIO 3 コネクター	8 MCIO 1 コネクター

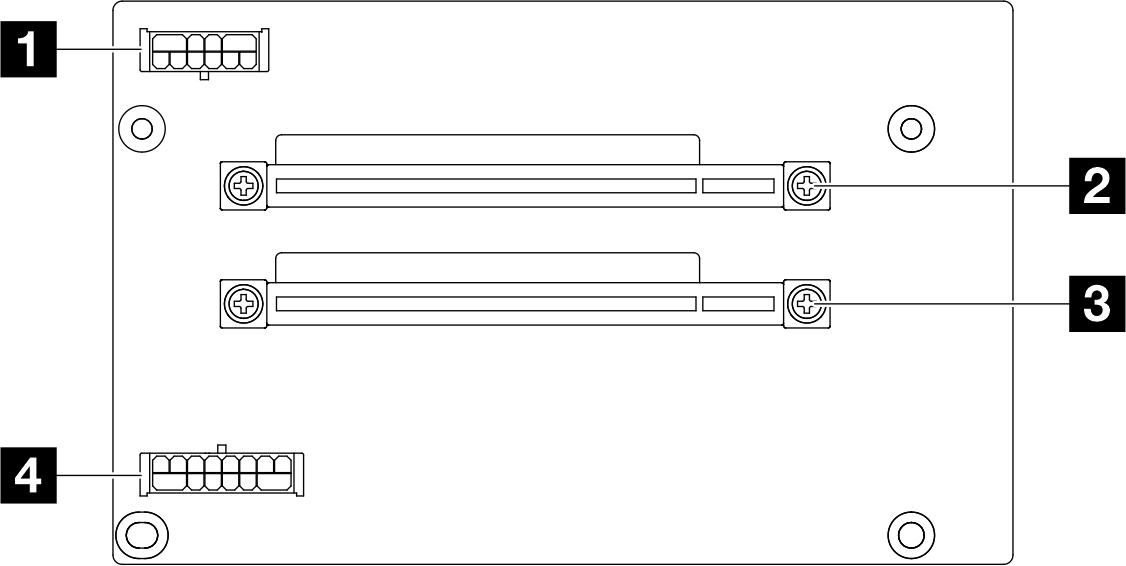

PCIe Gen 5 ライザー・カード・コネクター​

表 2. PCIe Gen 5 ライザー・カード・コネクター

1 バックプレーン電源コネクター	3 PCIe x16 (Gen4 x16) スロット 5/7
2 PCIe x16 (Gen5 x16) スロット 6/8	4 ライザー電源コネクター
