Rückansicht des Gehäuses und Steckplatznummerierung der Power Conversion Station (PCS)

Mithilfe dieser Informationen können Sie die Komponenten auf der Rückseite des Gehäuses und die Steckplatznummerierung der Power Conversion Station (PCS) identifizieren.

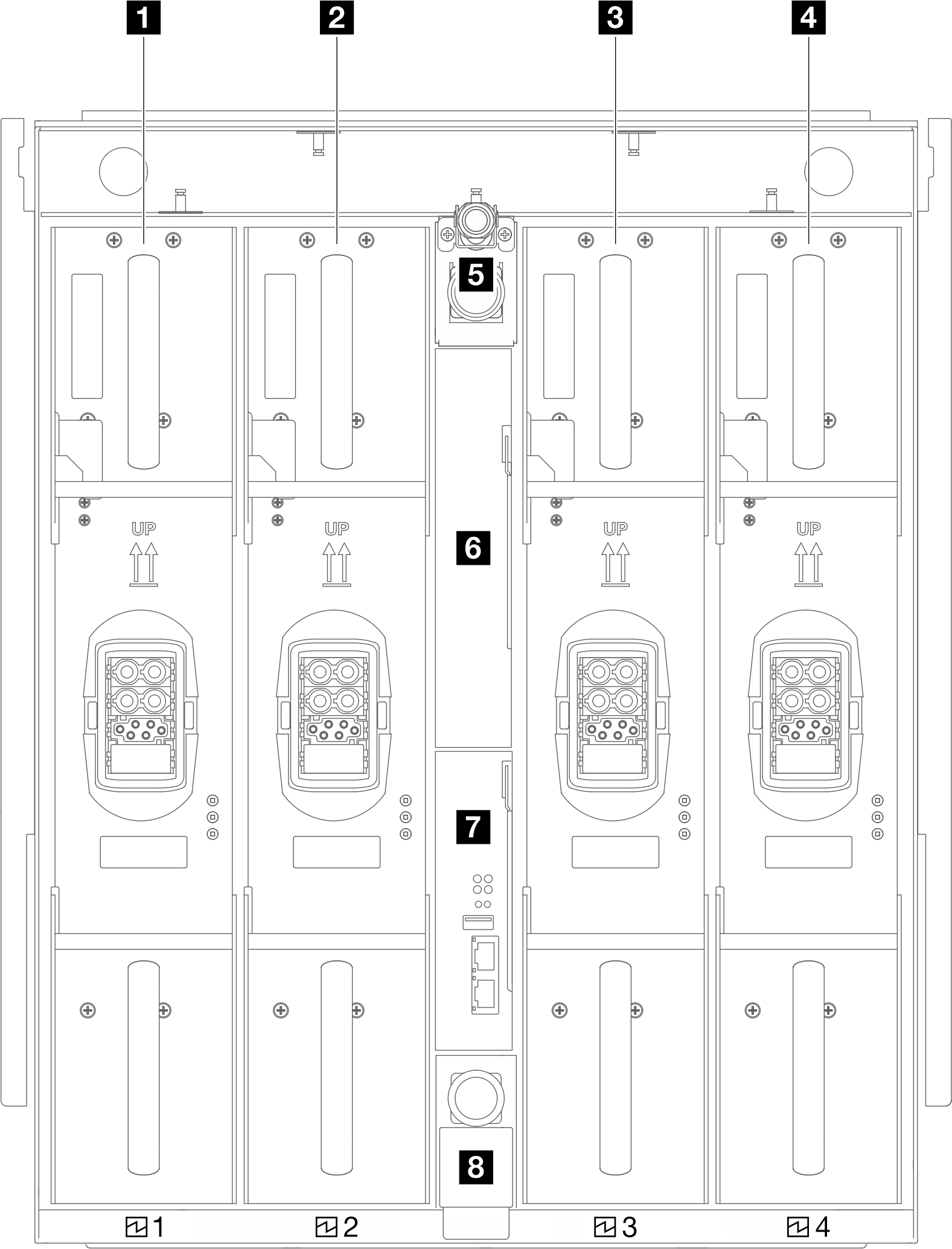

Abbildung 1. Rückansicht des Gehäuses und Steckplatznummerierung der Power Conversion Station (PCS)

1 Power Conversion Station (PCS) 1

2 Power Conversion Station (PCS) 2

3 Power Conversion Station (PCS) 3

4 Power Conversion Station (PCS) 4

5 Obere Leitung für Rücklauf (rot gekennzeichneter Schlauch)

6 Abdeckblende für Gehäuse

7 SMM 3

8 Untere Leitung für die Versorgung (blau gekennzeichneter Schlauch)
