엔클로저 뒷면 및 전력 변환 스테이션(PCS) 슬롯 번호
다음 정보를 사용하여 엔클로저 뒷면의 구성 요소 및 전력 변환 스테이션(PCS) 슬롯 번호를 식별하십시오.

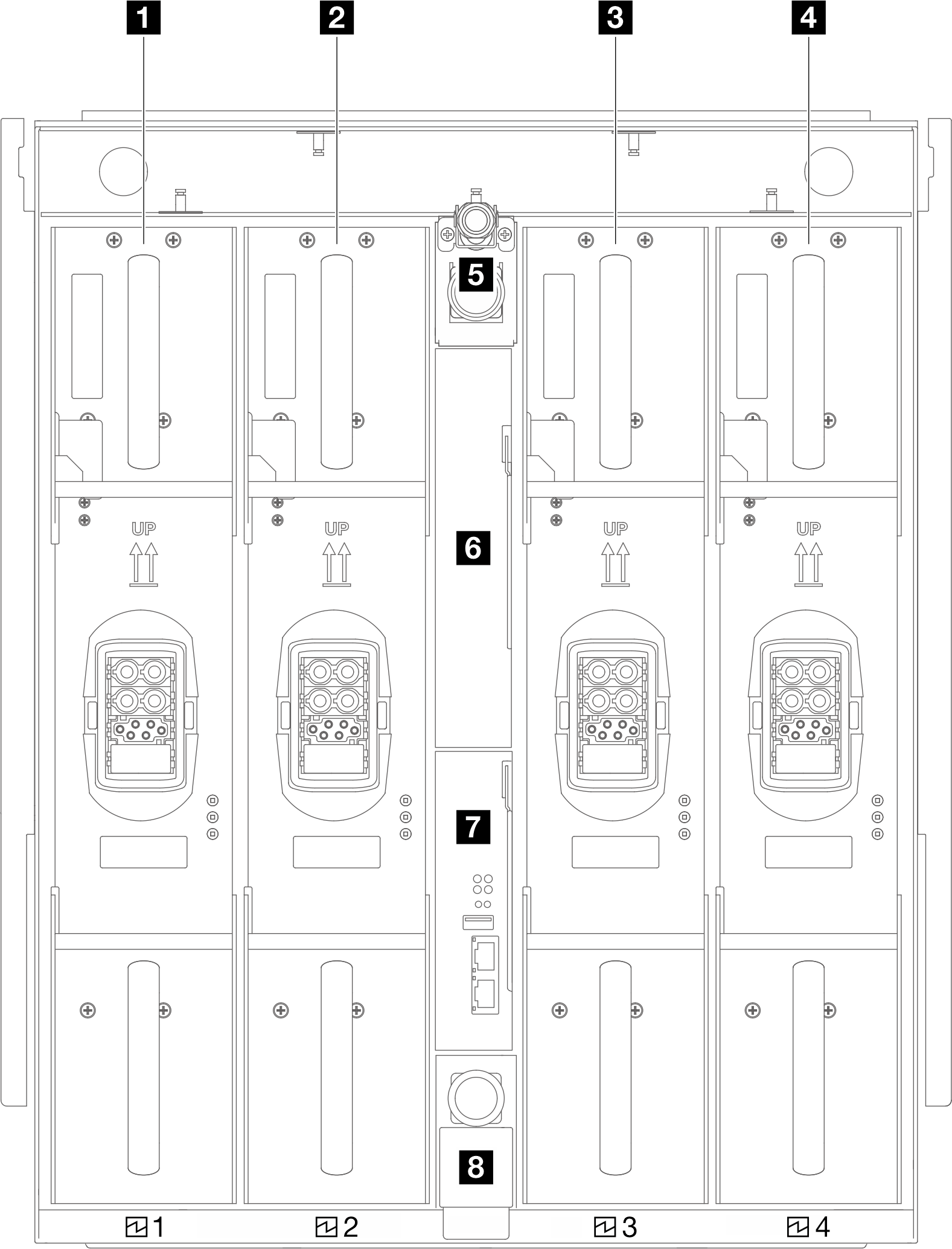

그림 1. 엔클로저 뒷면 및 전력 변환 스테이션(PCS) 슬롯 번호
1 전력 변환 스테이션(PCS) 1
2 전력 변환 스테이션(PCS) 2
3 전력 변환 스테이션(PCS) 3
4 전력 변환 스테이션(PCS) 4
- LED에 대한 자세한 정보는 전력 변환 스테이션(PCS) LED의 내용을 참조하십시오.
5 리턴용 상부 매니폴드(빨간색 레이블이 붙은 호스)
6 엔클로저 블랭크 필러
7 SMM 3
- 자세한 내용은 SMM 3(System Management Module 3) 및 SMM3(System Management Module 3) LED의 내용을 참조하십시오.
8 공급용 하부 매니폴드(파란색 레이블이 붙은 호스)
