Vue arrière du boîtier et numérotation des emplacements de la station de conversion d’alimentation (PCS)

Les informations ci-après vous permettent d’identifier les composants à l’arrière du boîtier et la numérotation des emplacements des stations de conversion d’alimentation (PCS).

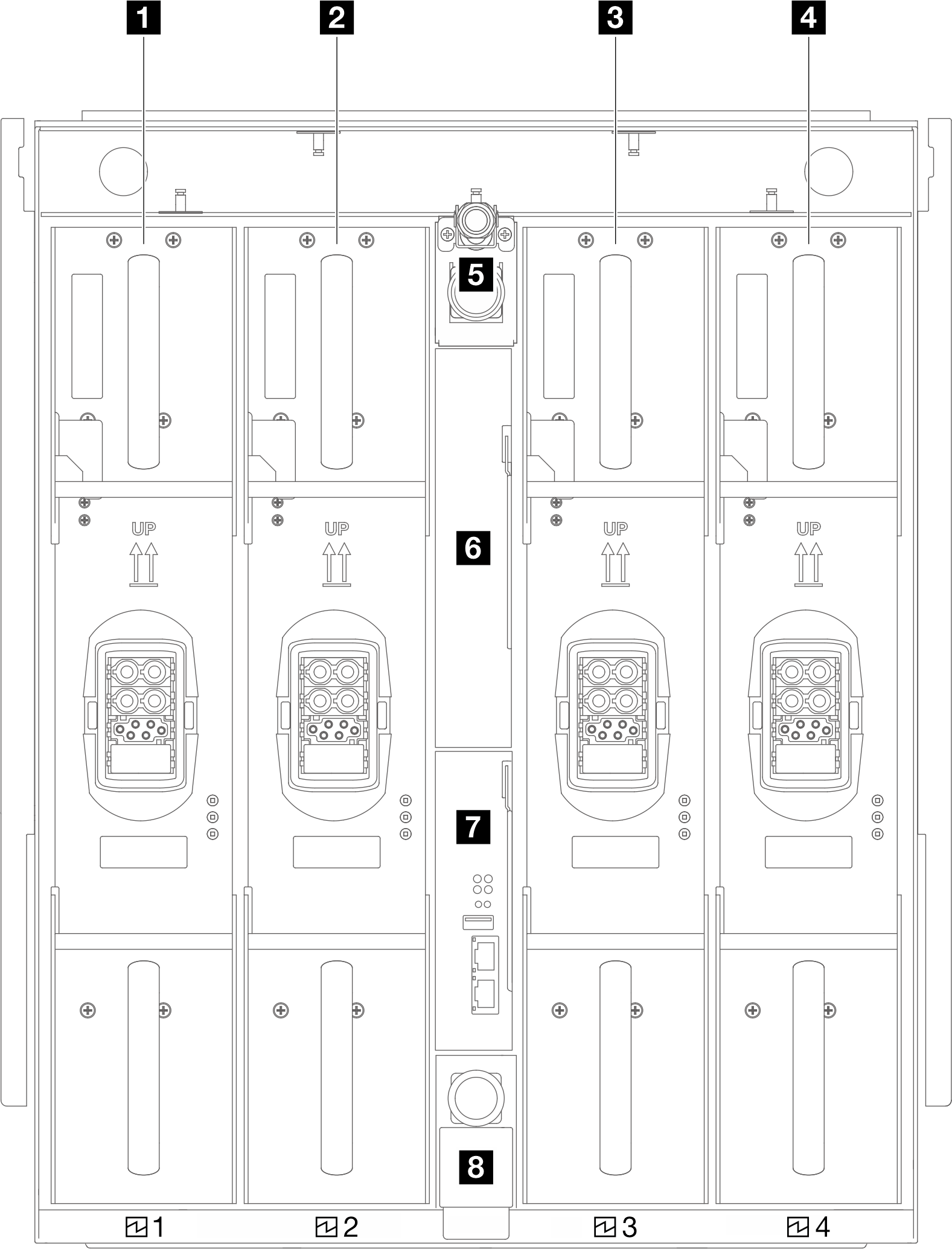

Figure 1. Vue arrière du boîtier et numérotation des emplacements de la station de conversion d’alimentation (PCS)

1 Station de conversion d’alimentation (PCS) 1

2 Station de conversion d’alimentation (PCS) 2

3 Station de conversion d’alimentation (PCS) 3

4 Station de conversion d’alimentation (PCS) 4

Pour plus d’informations sur les LED, voir Voyants de la station de conversion d’alimentation (PCS).

5 Collecteur supérieur pour le retour (tuyau doté d’une étiquette rouge)

6 Obturateur de boîtier

7 SMM 3

Pour plus d'informations, voir System Management Module 3 (SMM 3) et Voyants du System Management Module 3 (SMM3).

8 Collecteur inférieur pour l’alimentation (tuyau doté d’une étiquette bleue)
