Vue avant du boîtier

La figure ci-après présente les boutons de commande, les voyants et les connecteurs figurant à l'avant de la solution.

Remarque

  • Le boîtier 13U prend en charge jusqu’à huit plateaux, comme indiqué sur l’illustration ci-dessous.

  • Chaque plateau contient deux nœuds : le nœud A et le nœud B. Le nœud A est le nœud inférieur et le nœud B est le nœud supérieur lorsque vous visualisez le plateau depuis l’avant du boîtier.

  • Les numéros d’emplacement des plateaux sont indiqués sur la face avant du boîtier. Une étiquette de numérotation des emplacements des plateaux est également fixée au boîtier.

  • Il se peut que les figures contenues dans le présent document ne correspondent pas exactement à votre configuration matérielle.

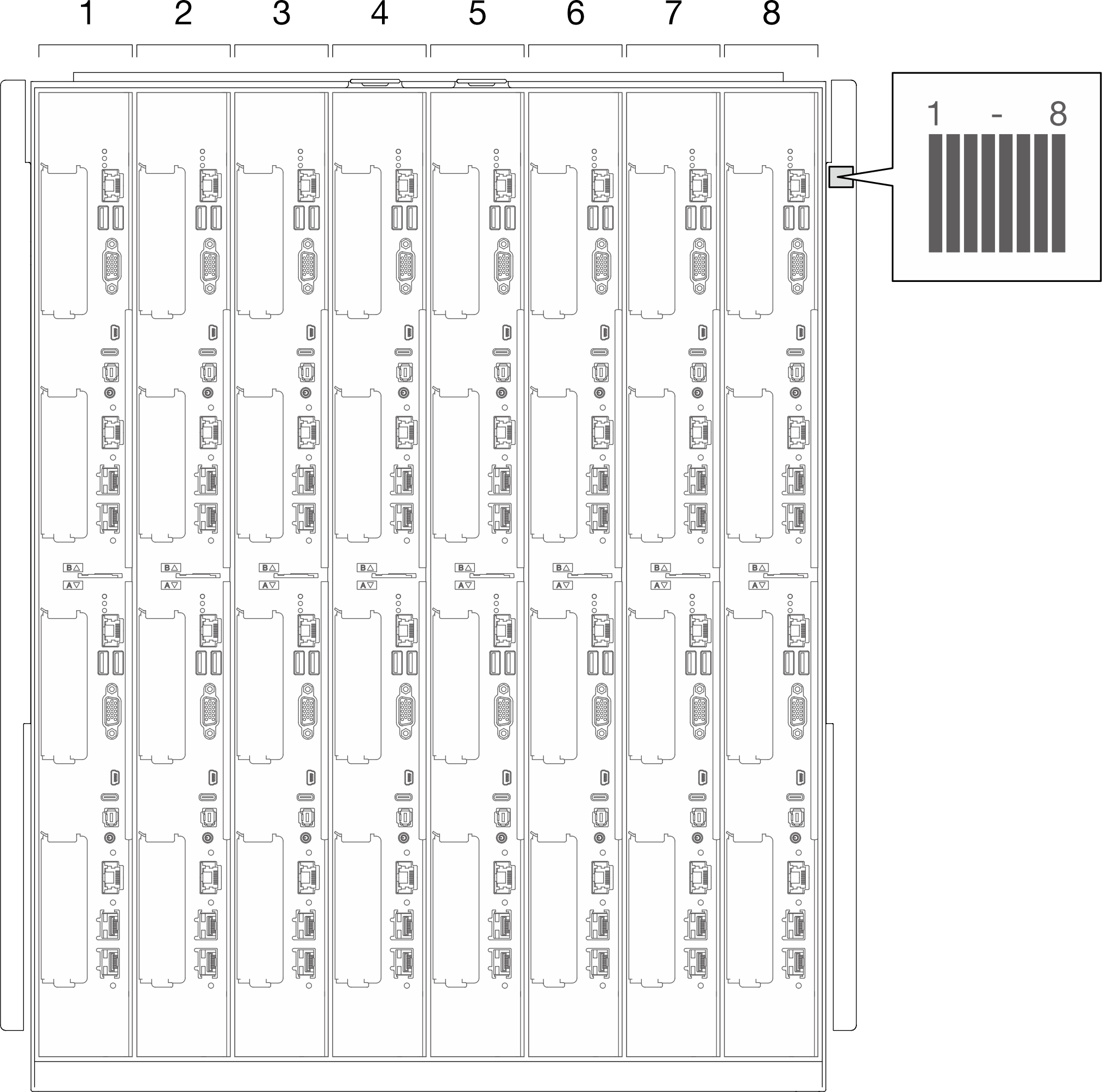

Figure 1. Vue avant du boîtier
