エンクロージャーの前面図

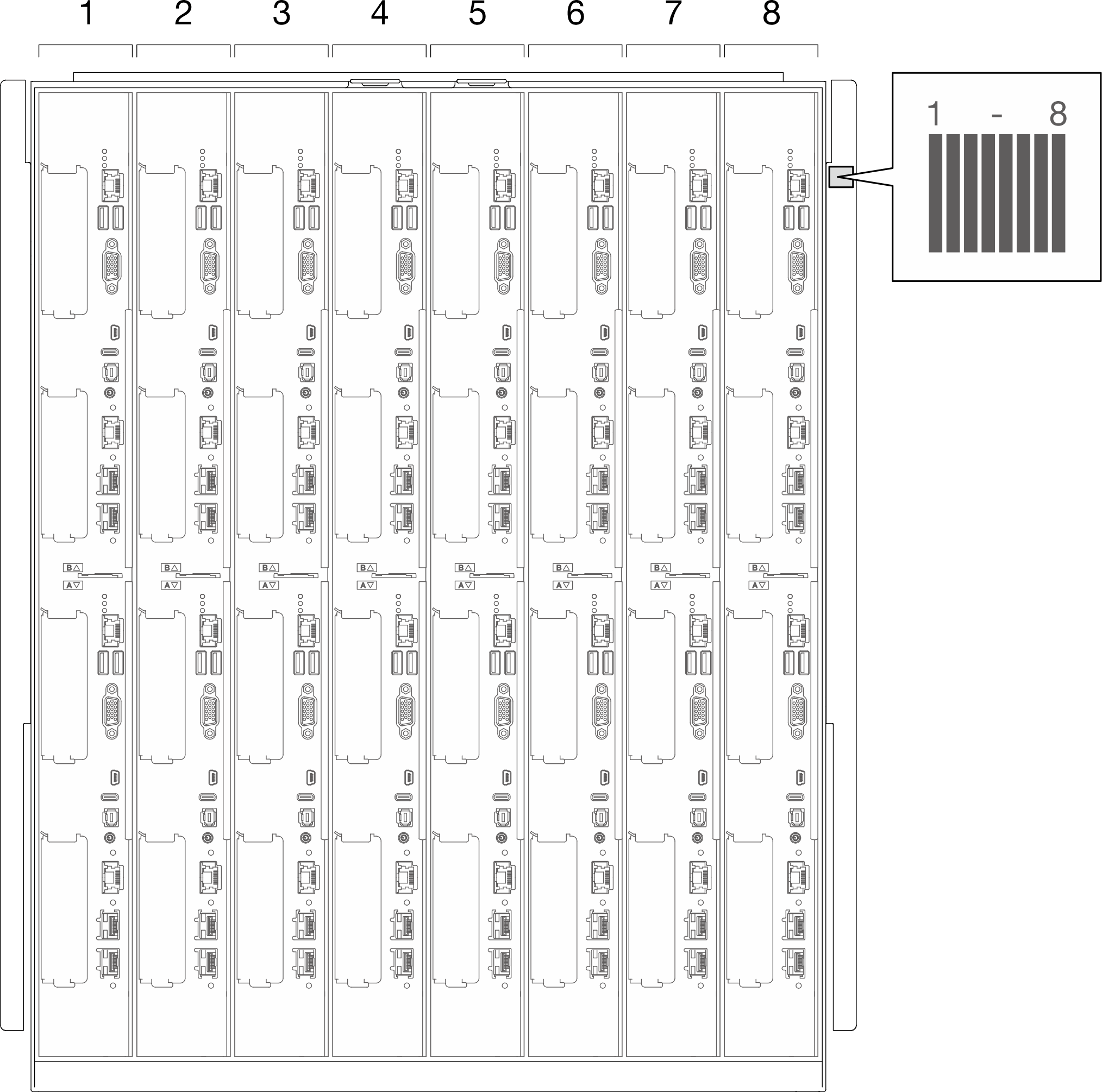

13U エンクロージャーは、以下の図に表示されているように、最大 8 個のトレイをサポートします。

各トレイには、ノード A とノード B の 2 つのノードが含まれます。エンクロージャーの前面からトレイを見たとき、ノード A は下部ノード、ノード B は上部ノードです。

トレイ・スロット番号は、エンクロージャーの前面に示されています。トレイ・スロットの番号ラベルもエンクロージャーに貼付されています。

本書の図は、ご使用のハードウェアと多少異なる場合があります。
