Power Conversion Station (PCS) installieren

Verwenden Sie diese Informationen, um eine Power Conversion Station (PCS) zu installieren.

Zu dieser Aufgabe

Achtung

Aus Sicherheitsgründen wird beim Entfernen eines Einbaurahmens oder eines PCS aufgrund des Gewichts des Servers dringend empfohlen, den Genie® Lift™ GL™-8 zu verwenden. Lenovo bietet die Hebevorrichtung mit dem Zubehör Genie Lift GL-8 Option Kit und GL-8 Kit for N1380 and SC Systems an. Wenn vor Ort keine Hebevorrichtung verfügbar ist, müssen Kunden die Maschine in einen zugänglichen, mit Strom versorgten Bereich bringen, bevor der qualifizierte Techniker eintrifft und die Neuinstallation übernimmt. Lenovo empfiehlt dringend die Konfiguration einer Komplettlösung für N1380 und SC-Systeme mit der Hebevorrichtung und ihren Zusatzkomponenten über nicht in Racks montierte Komponenten.

Wichtig

Obligatorisches Werkzeug zum Entfernen und Installieren des Einbaurahmens.

• Hebevorrichtungsbaugruppe

  • Genie GL-8-Hebevorrichtung, installiert mit der Hebevorrichtungsbefestigung. Die fußbetätigte Haltebremse sollte ebenfalls an der Hebevorrichtung befestigt werden.

  • Montageanleitungen finden Sie unter Hebevorrichtungsbaugruppe einrichten.

• Informationen zur Bestellung von obligatorischen Werkzeugen finden Sie unter ThinkSystem-Serveroptionen.

Achtung

Die PCS ist extrem schwer. Halten Sie die PCS beim Bewegen immer an den Griffen fest (1) und stellen Sie sicher, dass beide Verriegelungen in der geschlossenen Position bleiben.

Abbildung 1. PCS-Verriegelungen in geschlossener Position

S001

GEFAHR

danger

An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen.

Um einen Stromschlag zu vermeiden:

• Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Die Signalkabel nach Möglichkeit nur mit einer Hand anschließen oder lösen.
• Geräte niemals einschalten, wenn Hinweise auf Feuer, Wasser oder Gebäudeschäden vorliegen.
• Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

S040

VORSICHT

Bei diesem Verfahren sollten Schutzhandschuhe getragen werden.

VORSICHT

Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Im Folgenden werden die Arten von Power Conversion Stations beschrieben, die das Gehäuse unterstützen. Ferner erhalten Sie Informationen darüber, was Sie bei der Installation einer Power Conversion Station beachten müssen:

  • Stellen Sie sicher, dass Sie die Richtlinien im Abschnitt Power Conversion Station (PCS) konfigurieren befolgen.

  • Zur Redundanzunterstützung müssen Sie eine zusätzliche Hot-Swap-PCS installieren, wenn noch keine in Ihrem Modell installiert ist.
  • Stellen Sie sicher, dass die Einheiten, die Sie installieren möchten, unterstützt werden. Eine Liste der unterstützten Zusatzeinrichtungen für das Gehäuse finden Sie unter Lenovo ServerProven-Website.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

• Unter Website zum Herunterladen von Treibern und Software finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.

• Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter Firmware aktualisieren.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Stellen Sie den Vorrichtungsführungsanschlag auf die Position PCS ein. Wenn sich der Führungsanschlag nicht in der Position PCS befindet, heben Sie ihn an und installieren Sie ihn erneut in den PCS-Steckplätzen.

   Beschreibung des Anschlagetiketts	Vollständige Beschreibung
   SW	Einfache Breite
   PCS	Power Conversion Station
   DW	Doppelte Breite

   Abbildung 2. Vorrichtungsführungsanschlag auf PCS-Position eingestellt


2. Bringen Sie die Hebevorrichtungsbaugruppe in die Nähe des Arbeitstisches, auf dem sich die PCS befindet. Richten Sie die Hebevorrichtung so aus, dass die Unterseite der Hebevorrichtung an der Unterseite der PCS ausgerichtet ist und die Seiten von Vorrichtung und PCS parallel zueinander verlaufen.
   Anmerkung

   Drehen Sie den Griff der Hebevorrichtung im Uhrzeigersinn, um die Haltevorrichtung anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.

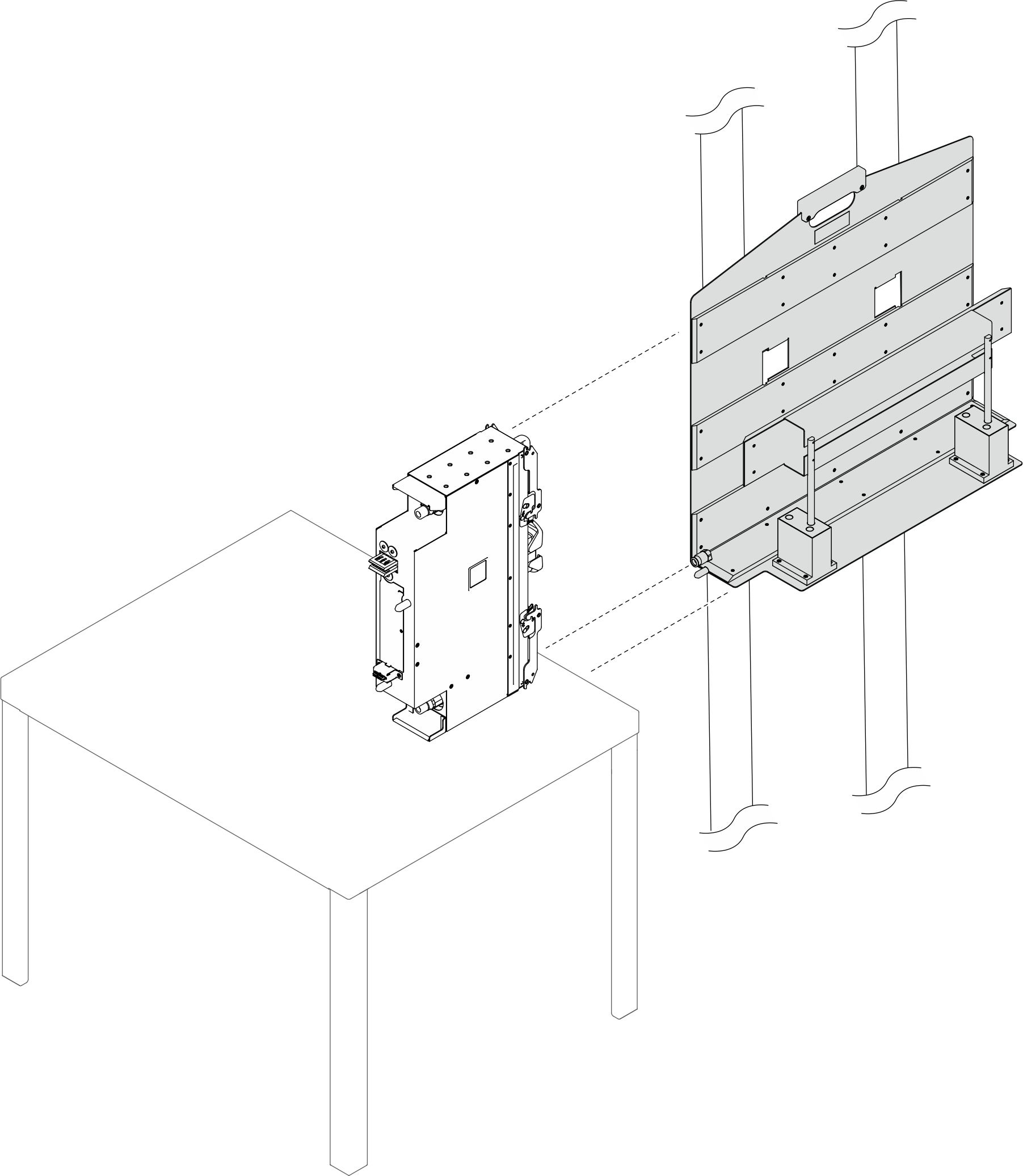

   Abbildung 3. Ausrichten der Hebevorrichtungsbefestigung an der PCS


3. Drücken Sie das Fußpedal nach unten, um die Radbremse der Hebevorrichtung festzustellen.
   Abbildung 4. Feststellen der Radbremse der Hebevorrichtung


4. Versetzen Sie die PCS zur Hebevorrichtungsbefestigung.
   1. Schieben Sie die PCS zur Hebevorrichtungsbefestigung, bis sie teilweise darin eingesetzt ist.
   2. Schieben Sie die PCS bis zum Anschlag in die Hebevorrichtungsbefestigung, bis sie vollständig darin eingesetzt ist.

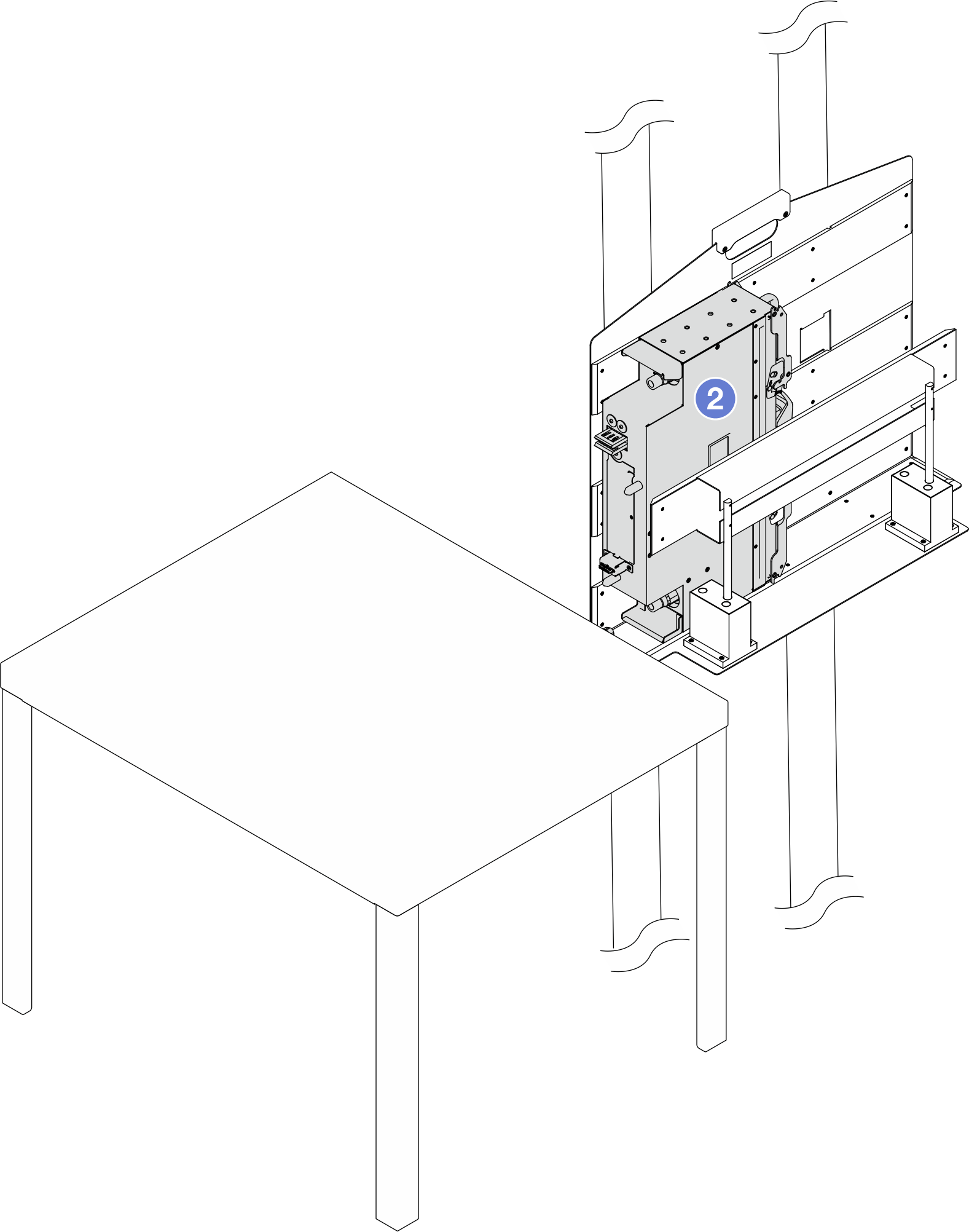

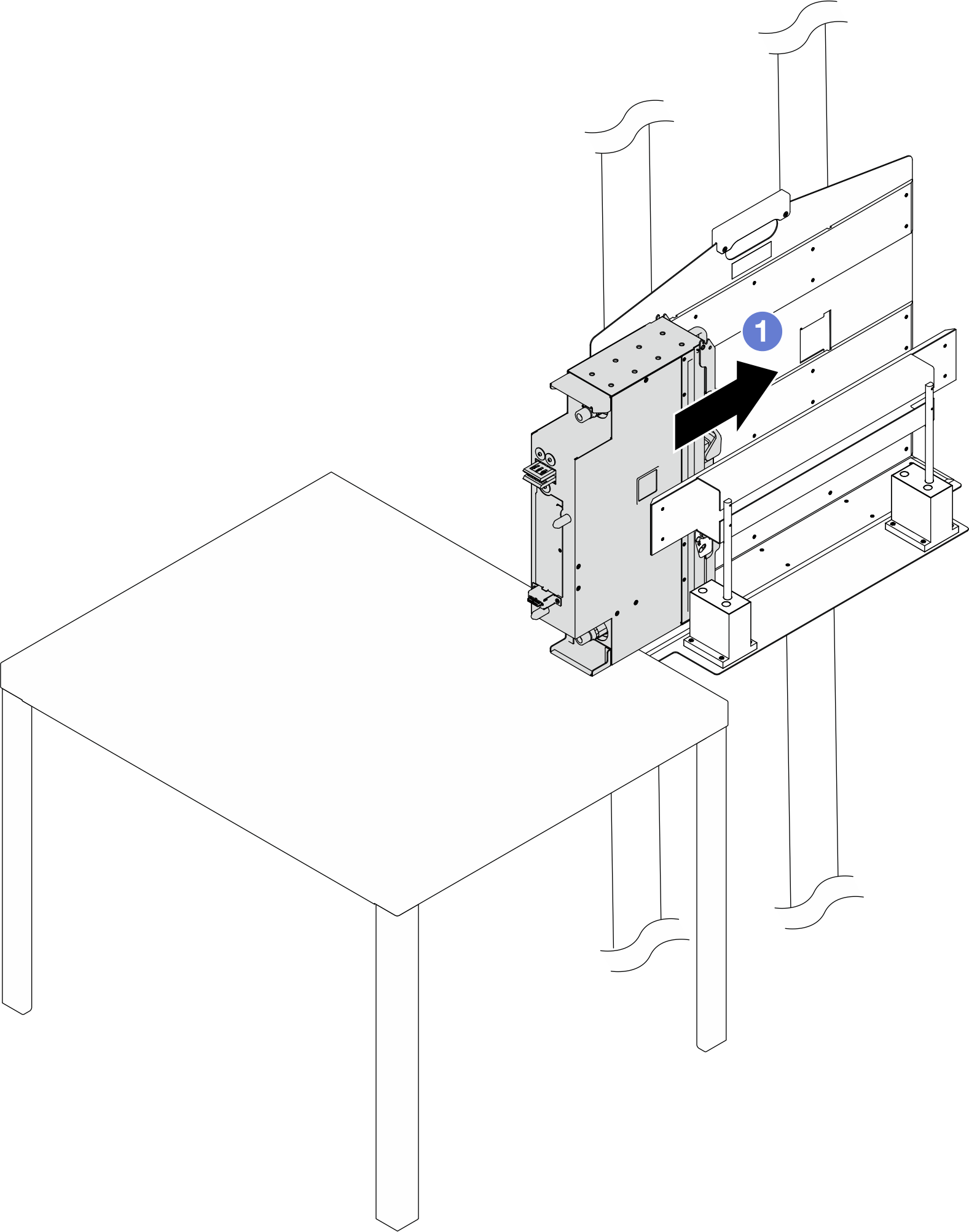

   Abbildung 5. Versetzen der PCS zur Hebevorrichtungsbefestigung




5. Bringen Sie die Hebevorrichtungsbaugruppe zur Rückseite des Racks.
   Abbildung 6. Platzierung der Hebevorrichtungsbaugruppe an der Rückseite des Racks


6. Drücken Sie das Fußpedal nach unten, um die Radbremse der Hebevorrichtung festzustellen.
   Abbildung 7. Feststellen der Radbremse der Hebevorrichtung


7. Richten Sie die Hebevorrichtung so aus, dass die PCS an der PCS-Position des Gehäuses ausgerichtet ist.
   Anmerkung

   Drehen Sie den Griff der Hebevorrichtung im Uhrzeigersinn, um die Haltevorrichtung anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.

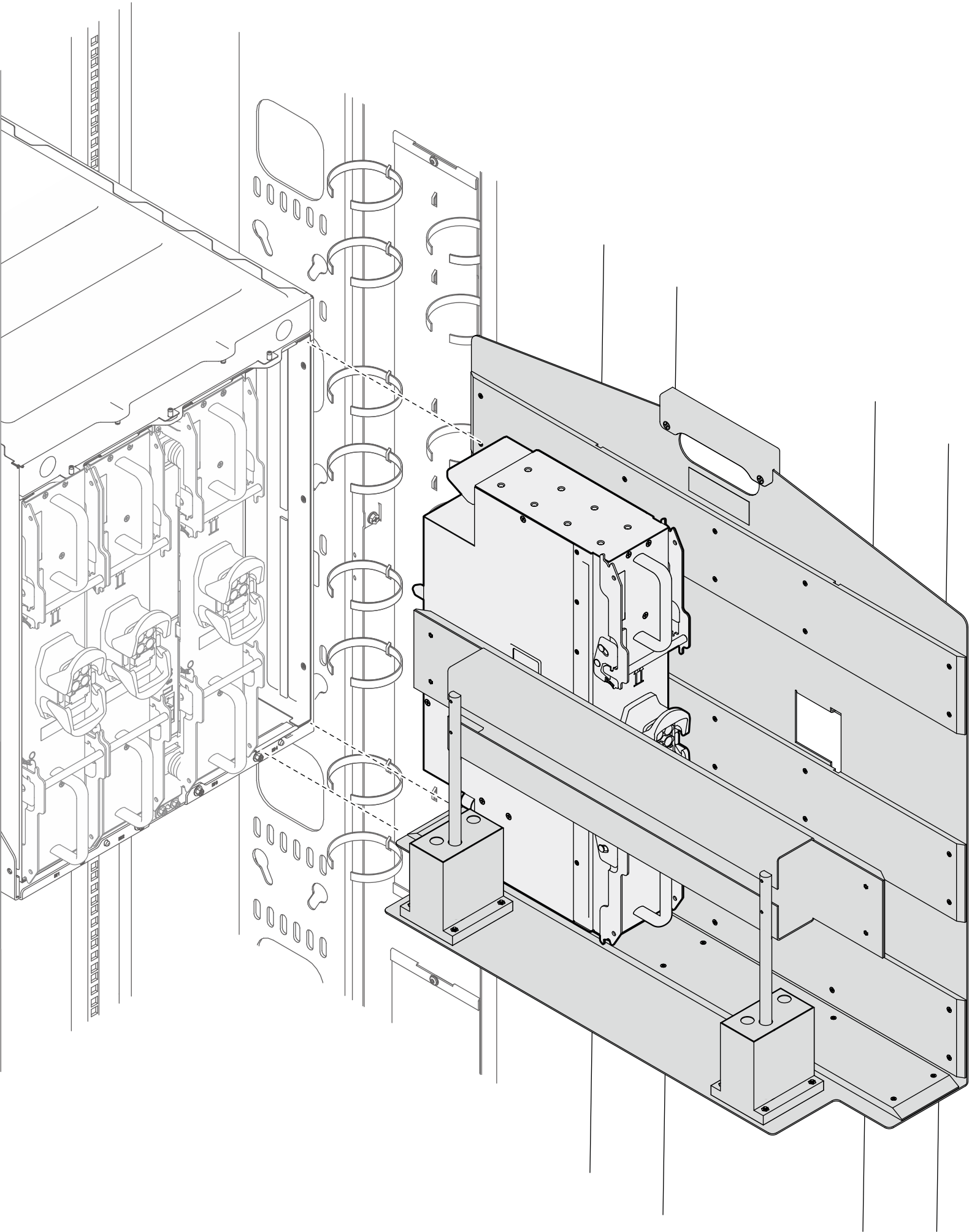

   Abbildung 8. Ausrichten der PCS an der PCS-Position


8. Versetzen Sie die PCS in die PCS-Position.
   1. Greifen Sie den oberen und unteren Teil der PCS.
   2. Schieben Sie die PCS in die PCS-Position. Achten Sie darauf, die PCS nicht ganz in die Position zu schieben.

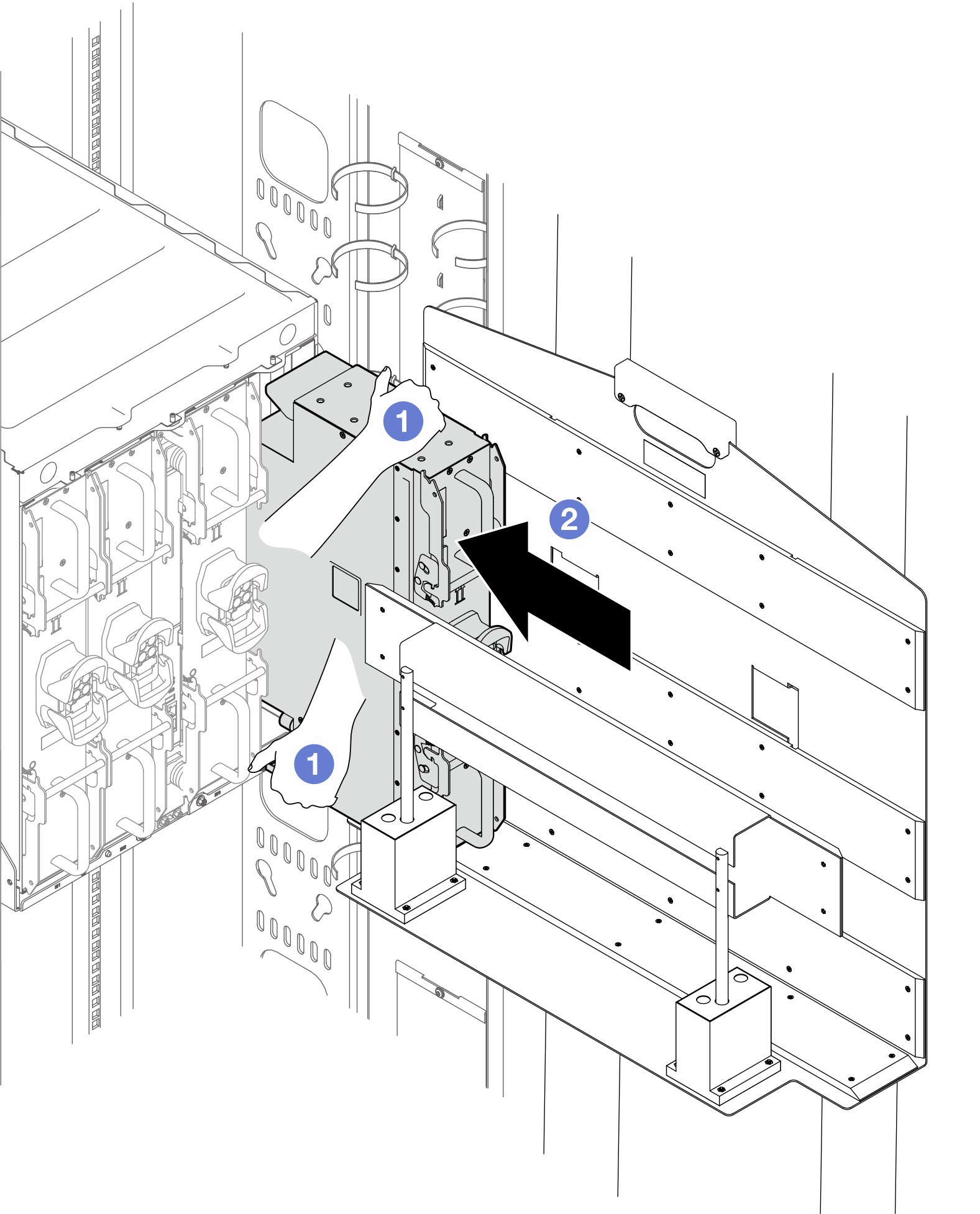

   Abbildung 9. Versetzen der PCS in die PCS-Position


9. Installieren Sie die PCS in der PCS-Position.
   1. Halten Sie die PCS an den Griffen fest.
   2. Drehen Sie die Verriegelungen nach außen in die geöffnete Position.

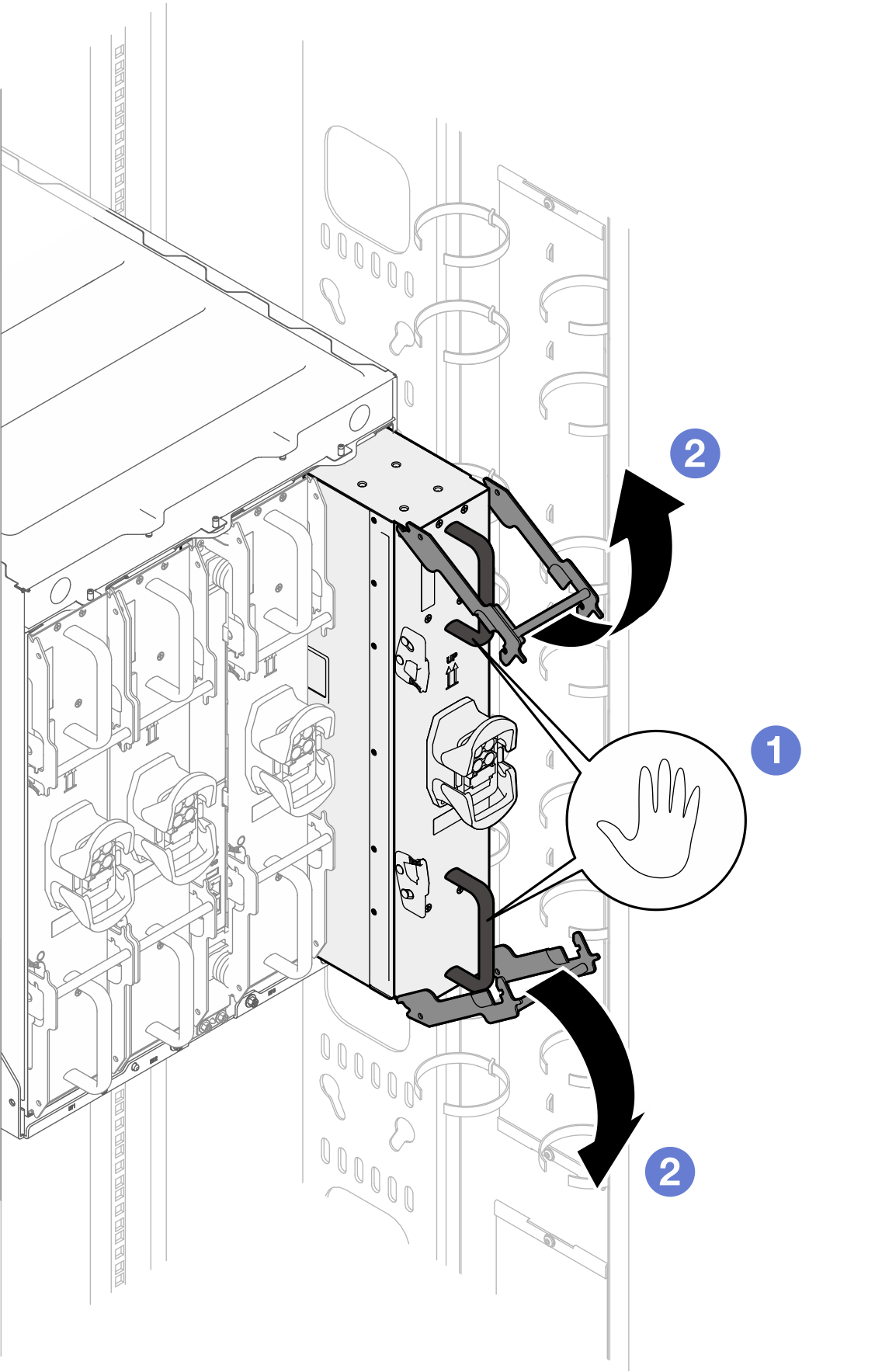

      Abbildung 10. Öffnen der PCS-Verriegelungen


   3. Schieben Sie die PCS in die PCS-Position.
   4. Drehen Sie die Verriegelungen nach innen, um die PCS einzurasten.

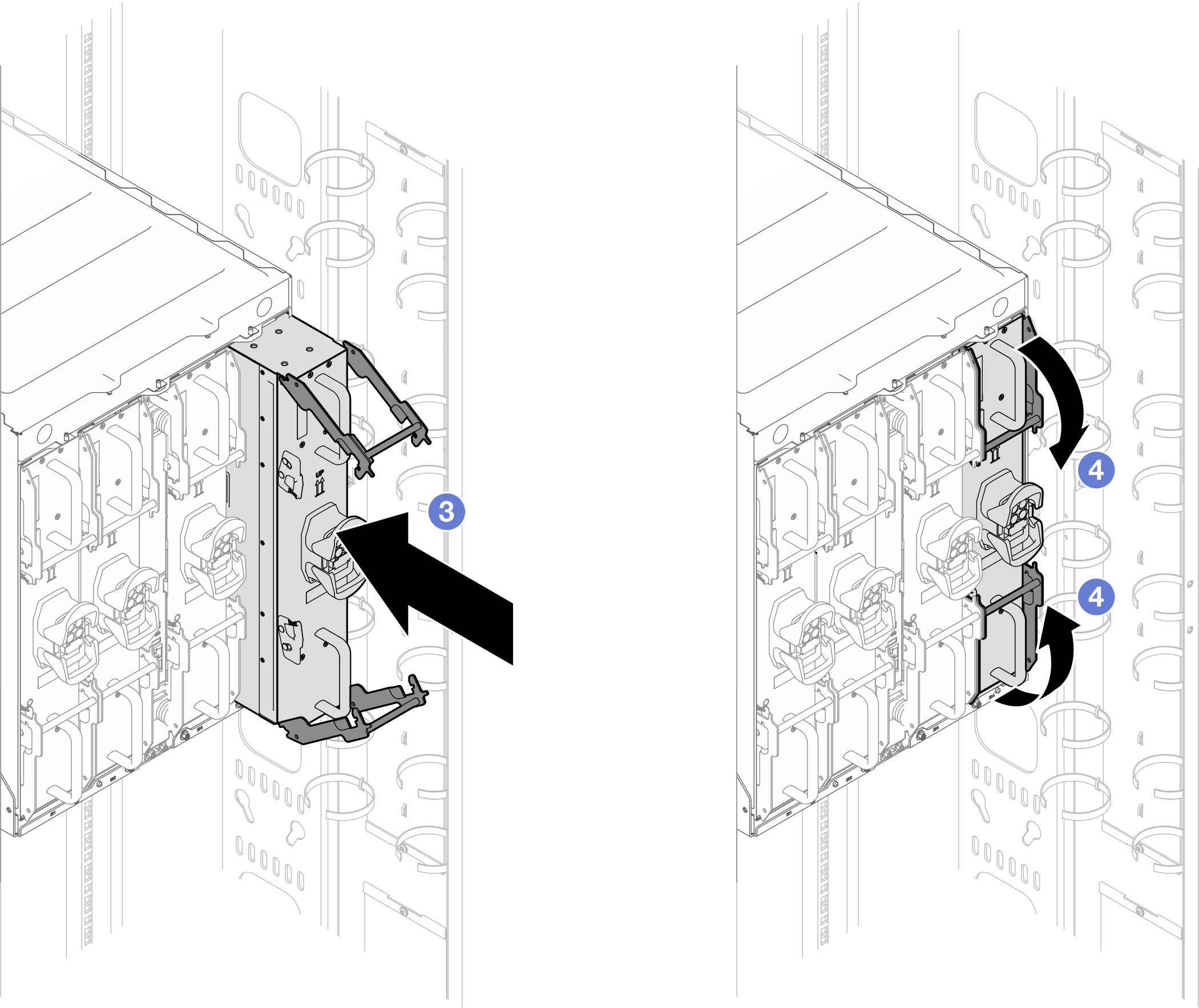

      Abbildung 11. Schließen der PCS-Verriegelungen


10. Schließen Sie das Netzkabel an.
    Achtung

    Schließen Sie keine Netzkabel an die PCS an, wenn Sie den Prozess zum Entleeren und Entlüften der Leitung durchführen.
    1. Drehen Sie die Verriegelungen der Steckdose in die geöffnete Position.
    2. Stecken Sie das Netzkabel in die Steckdose.
    3. Drehen Sie die Verriegelungen in die geschlossene Position, um das Netzkabel zu sichern.
    Abbildung 12. Anschließen des PCS-Netzkabels


11. Wenn der Knoten ausgeschaltet ist, schalten Sie ihn ein.
12. Stellen Sie sicher, dass die Betriebsanzeige für Wechselstrom an der Power Conversion Station leuchtet. Dadurch wird angezeigt, dass die Power Conversion Station ordnungsgemäß funktioniert. Wenn die Lösung eingeschaltet ist, stellen Sie sicher, dass zudem die Betriebsanzeige für Gleichstrom an der Power Conversion Station leuchtet.
13. Verwenden Sie die Klettbänder am Rackrahmen, um die Netzkabel zu befestigen. Die Abbildungen unten zeigen die Positionen der Klettbänder.
    Abbildung 13. Klettbänder zum Befestigen von Netzkabeln
