Installation d’une station de conversion d’alimentation (PCS)

Les informations suivantes vous permettent d’installer une station de conversion d’alimentation (PCS).

À propos de cette tâche
Avertissement
Pour des raisons de sécurité, lors du retrait d’un plateau ou d’un PCS, il est fortement recommandé d’utiliser le Genie® Lift™ GL™-8 en raison du poids du serveur. Lenovo propose le dispositif de levage avec les accessoires complémentaires Genie Lift GL-8 Option Kit et GL-8 Kit for N1380 and SC Systems. Si aucun outil de levage n’est disponible sur le site, les clients doivent déplacer la machine vers une zone accessible et alimentée en électricité avant que le technicien qualifié n’arrive et ne s’occupe de la réinstallation. Lenovo recommande fortement de configurer une solution complète pour les systèmes N1380 et SC avec l’outil de levage et ses accessoires complémentaires via des éléments non montés en armoire.
Important
Outil obligatoire pour le retrait et l’installation du plateau.
Avertissement

La PCS est extrêmement lourde. Lorsque vous déplacez la PCS, tenez-la toujours par ses poignées (1) et veillez à ce que les deux loquets restent en position fermée.

Figure 1. La PCS s’enclenche en position fermée

S001
shock hazard
DANGER
danger
Le courant électrique provenant de l’alimentation, du téléphone et des câbles de transmission peut présenter un danger.

Pour éviter tout risque de choc électrique :

  • Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre.
  • Branchez tout équipement qui sera connecté à ce produit à des prises de courant ou des sources d’alimentation correctement câblées.
  • Lorsque cela est possible, n’utilisez qu’une seule main pour brancher ou débrancher les cordons d’interface.
  • Ne mettez jamais un équipement sous tension en cas d’incendie ou d’inondation, ou en présence de dommages matériels.
  • L’appareil peut être équipé de plusieurs cordons d’alimentation, par conséquent pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation.
S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
S035
shock hazard
ATTENTION

N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

S040
use protective gloves
ATTENTION
Des gants de protection sont requis pour cette procédure.
ATTENTION


Courant de contact élevé. Connectez à la terre avant de connecter à l’alimentation.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • La présente section présente le type de station de conversion d’alimentation pris en charge par le boîtier, ainsi que d’autres informations à prendre en compte lors de l’installation d’une station de conversion d’alimentation :

    • Assurez-vous de bien suivre les directives de la section Configuration de la station de conversion d’alimentation (PCS).

    • Pour la prise en charge de la redondance, vous devez installer une station de conversion d’alimentation remplaçable à chaud supplémentaire, si aucune n’est déjà installée sur votre modèle.
    • Vérifiez que les périphériques que vous installez sont pris en charge. Pour obtenir une liste des dispositifs en option pris en charge par le boîtier, voir Site Web Lenovo ServerProven.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Avertissement
Ne branchez le cordon d’alimentation sur la PCS qu’une fois celle-ci installée dans le boîtier. N’installez pas de PCS si un cordon d’alimentation y est attaché.

  1. Ajustez le guide de fixation du dispositif à la position PCS. Si le guide de fixation n’est pas en position PCS, soulevez-le et réinstallez-le dans les emplacements PCS.
    Description de l’étiquette de clôtureDescription complète
    SWSimple largeur
    PCSStation de conversion d’alimentation
    DWDouble largeur
    Figure 2. Guide de fixation du dispositif placé sur la position PCS

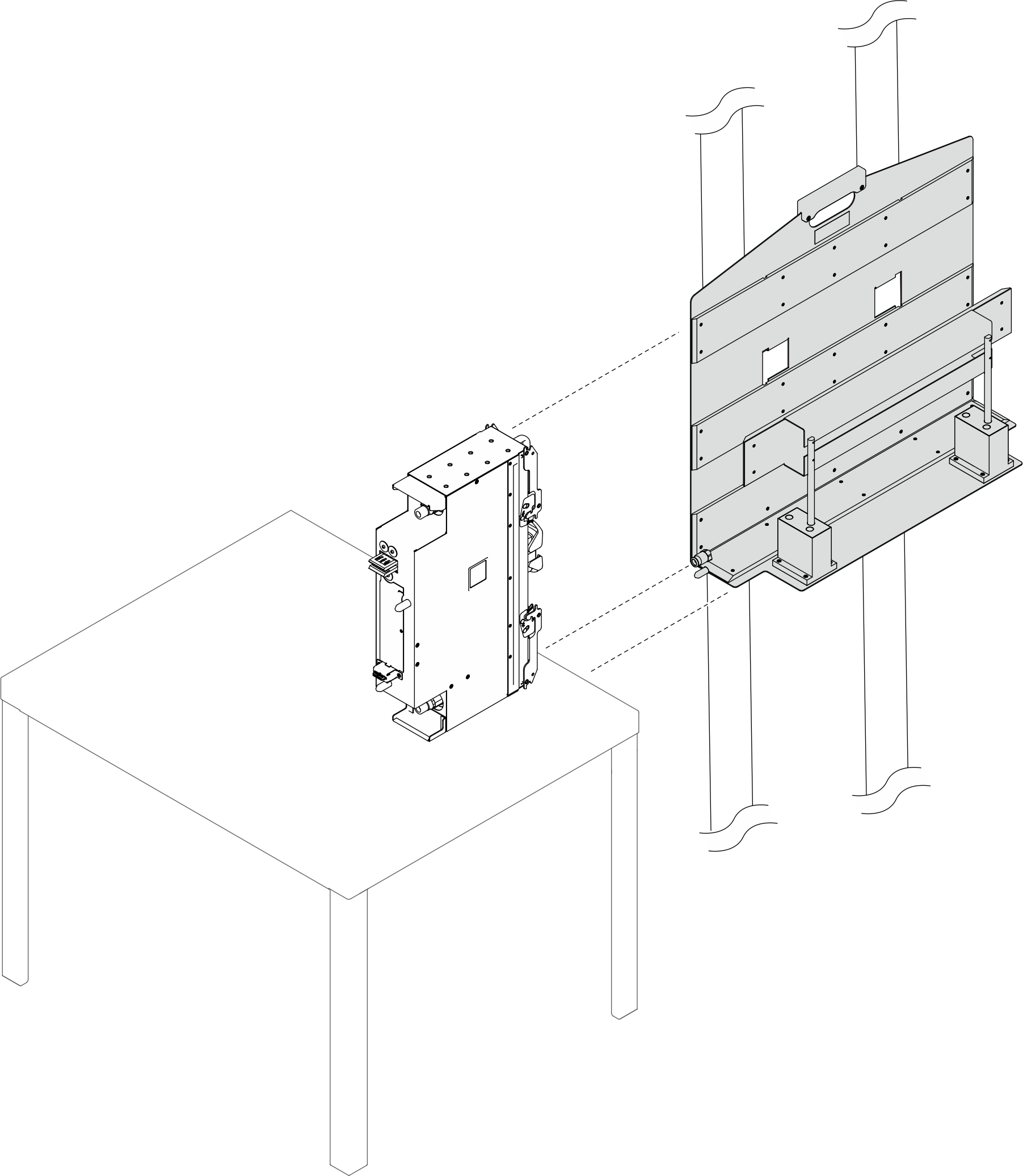

  2. Déplacez l’assemblage d’outil de levage à côté de la table de travail où se trouve la PCS. Ajustez l’outil de levage de manière à ce que le fond du dispositif d’outil de levage s’aligne sur le fond de la PCS et que les côtés du dispositif et de la PCS soient parallèles.
    Remarque
    Faites tourner la poignée de l’outil de levage dans le sens des aiguilles d’une montre pour soulever le dispositif ; dans le sens inverse des aiguilles d’une montre pour abaisser le dispositif.


    Figure 3. Alignement du dispositif d’outil de levage sur la PCS

  3. Appuyez sur la pédale pour verrouiller le frein de roue de l’outil de levage.
    Figure 4. Verrouillage du frein de roue de l’outil de levage

  4. Transférez le PCS sur le dispositif d’outil de levage.

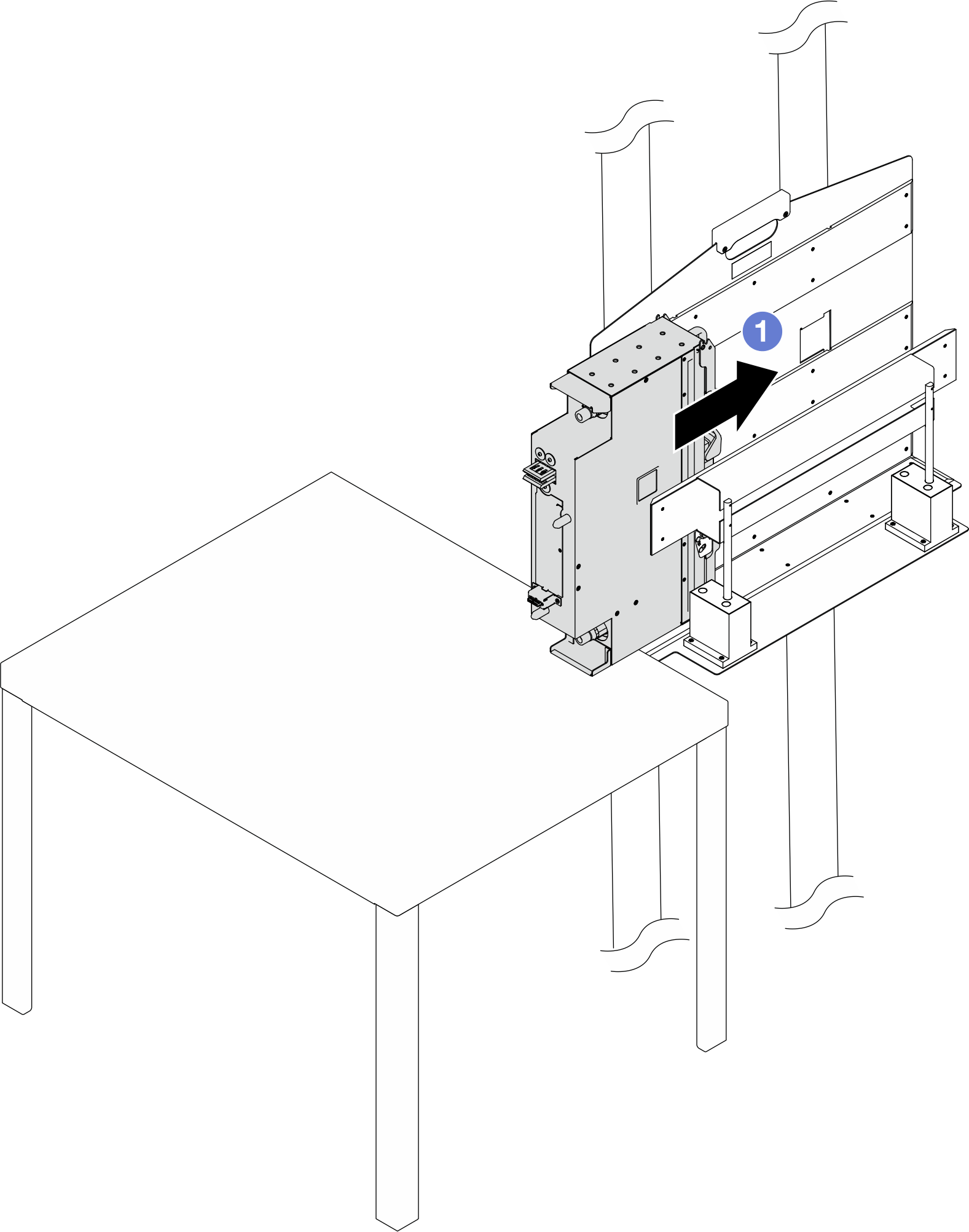

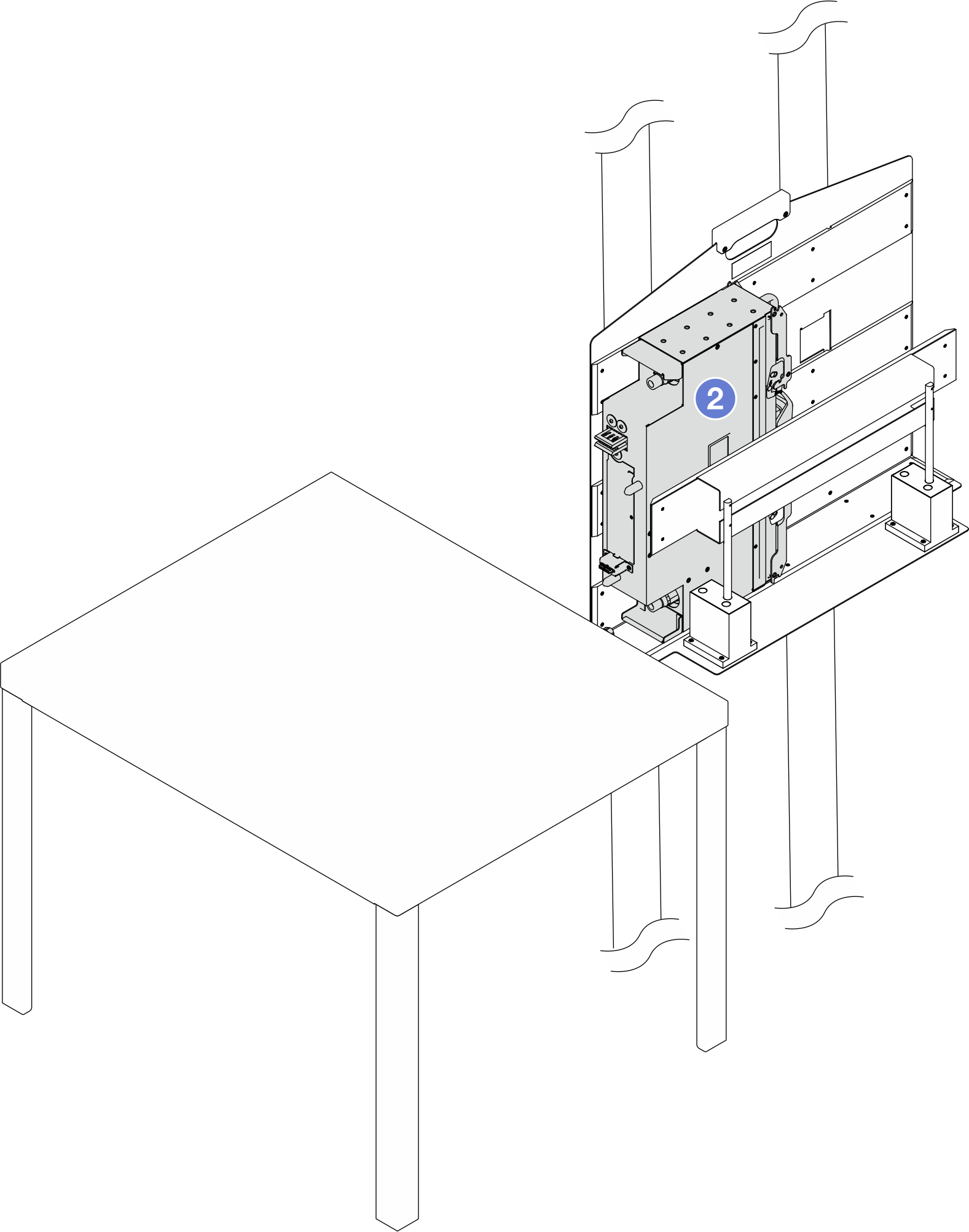

    1. Faites glisser le PCS sur le dispositif d’outil de levage jusqu’à ce qu’il soit partiellement inséré dans ce dispositif.
    2. Faites glisser le PCS entièrement dans le dispositif d’outil de levage jusqu’à ce qu’il y soit complètement installé.
    Figure 5. Transfert du PCS sur le dispositif d’outil de levage



  5. Déplacez l’assemblage d’outil de levage vers l’arrière de l’armoire.
    Figure 6. Mise en place de l’assemblage d’outil de levage à l’arrière de l’armoire

  6. Appuyez sur la pédale pour verrouiller le frein de roue de l’outil de levage.
    Figure 7. Verrouillage du frein de roue de l’outil de levage

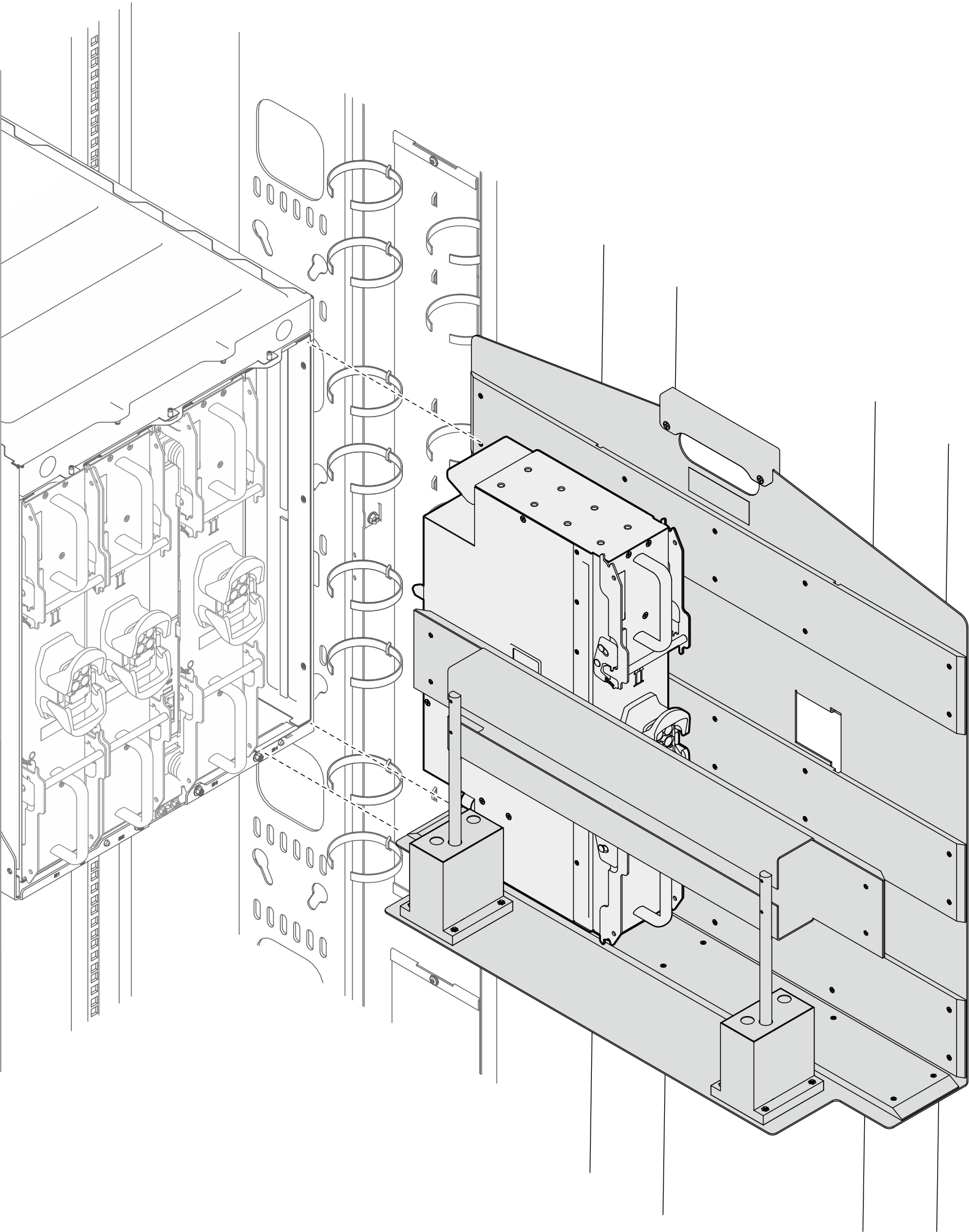

  7. Ajustez l’outil de levage de manière à ce que le PCS soit aligné avec la baie PCS du boîtier.
    Remarque
    Faites tourner la poignée de l’outil de levage dans le sens des aiguilles d’une montre pour soulever le dispositif ; dans le sens inverse des aiguilles d’une montre pour abaisser le dispositif.


    Figure 8. Alignement de la PCS avec la baie PCS

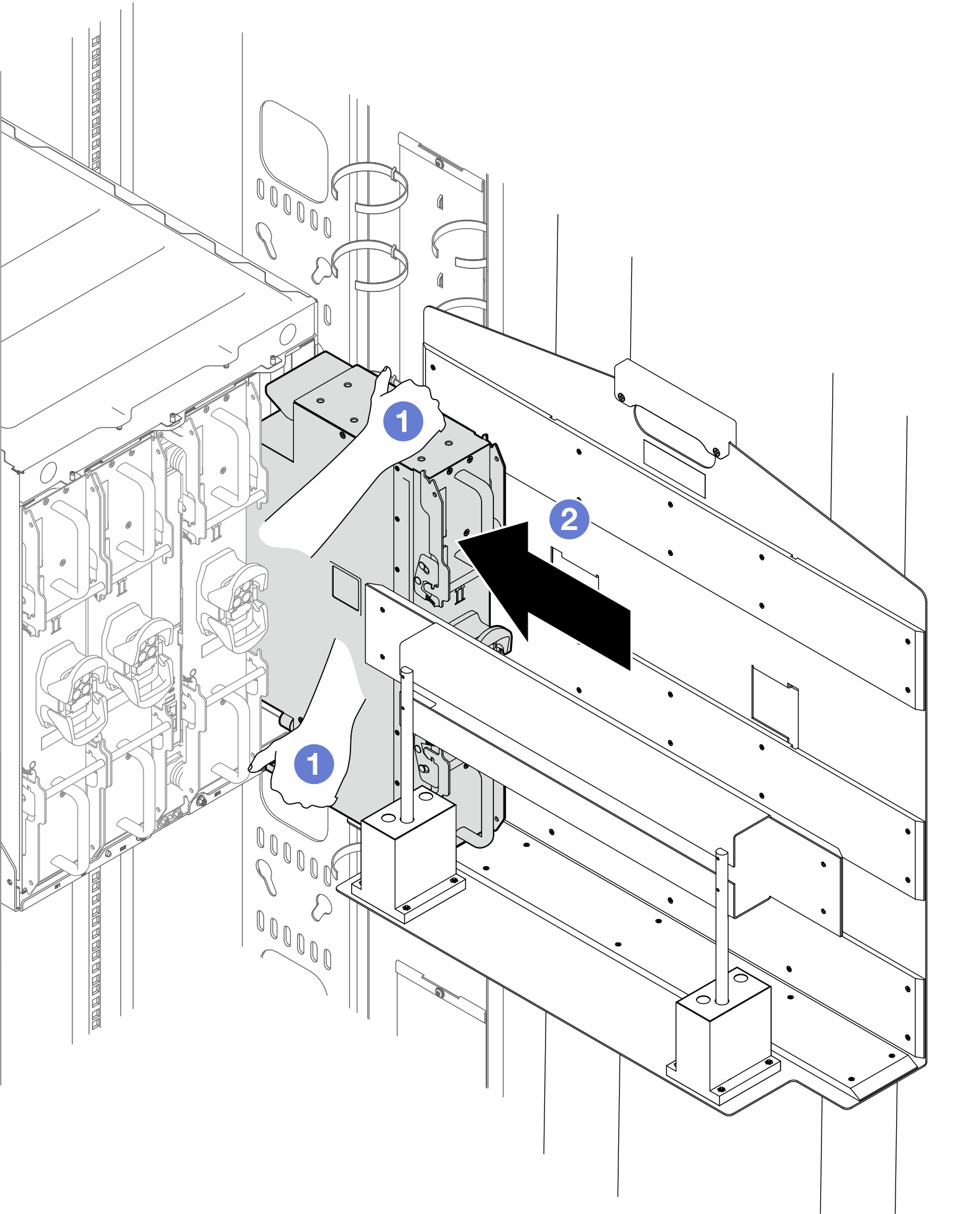

  8. Transférez le PCS dans la baie PCS.
    1. Saisissez les parties supérieure et inférieure de la PCS.
    2. Faites glisser la PCS dans la baie de PCS. Notez qu’il ne faut pas insérer complètement la PCS dans la baie.
    Figure 9. Transfert de la PCS vers la baie de PCS

  9. Installation de la PCS vers la baie de PCS.

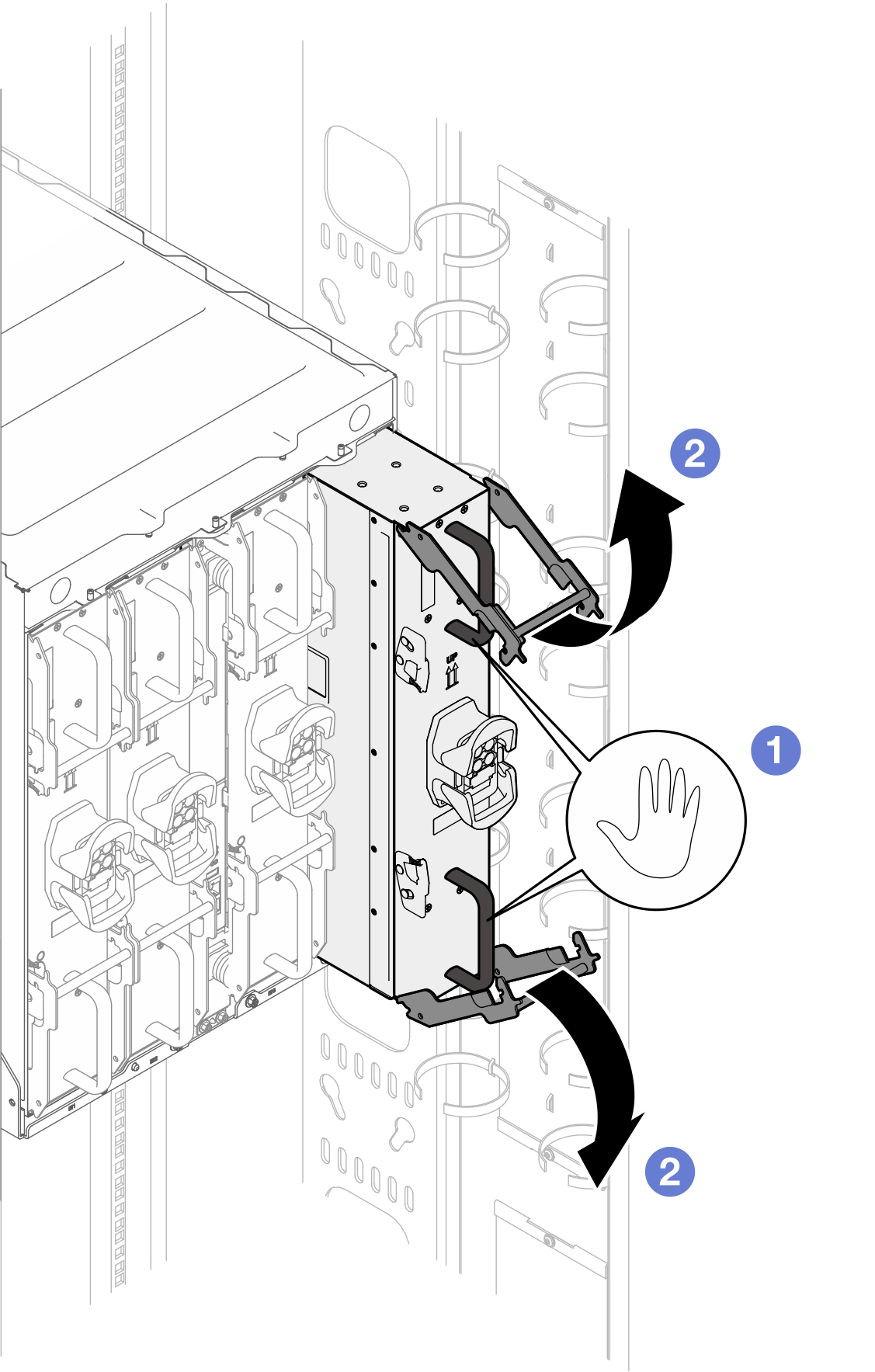

    1. Tenez la PCS par ses poignées.
    2. Faites pivoter les taquets vers l’extérieur en position ouverte.
      Figure 10. Ouverture des taquets de PCS

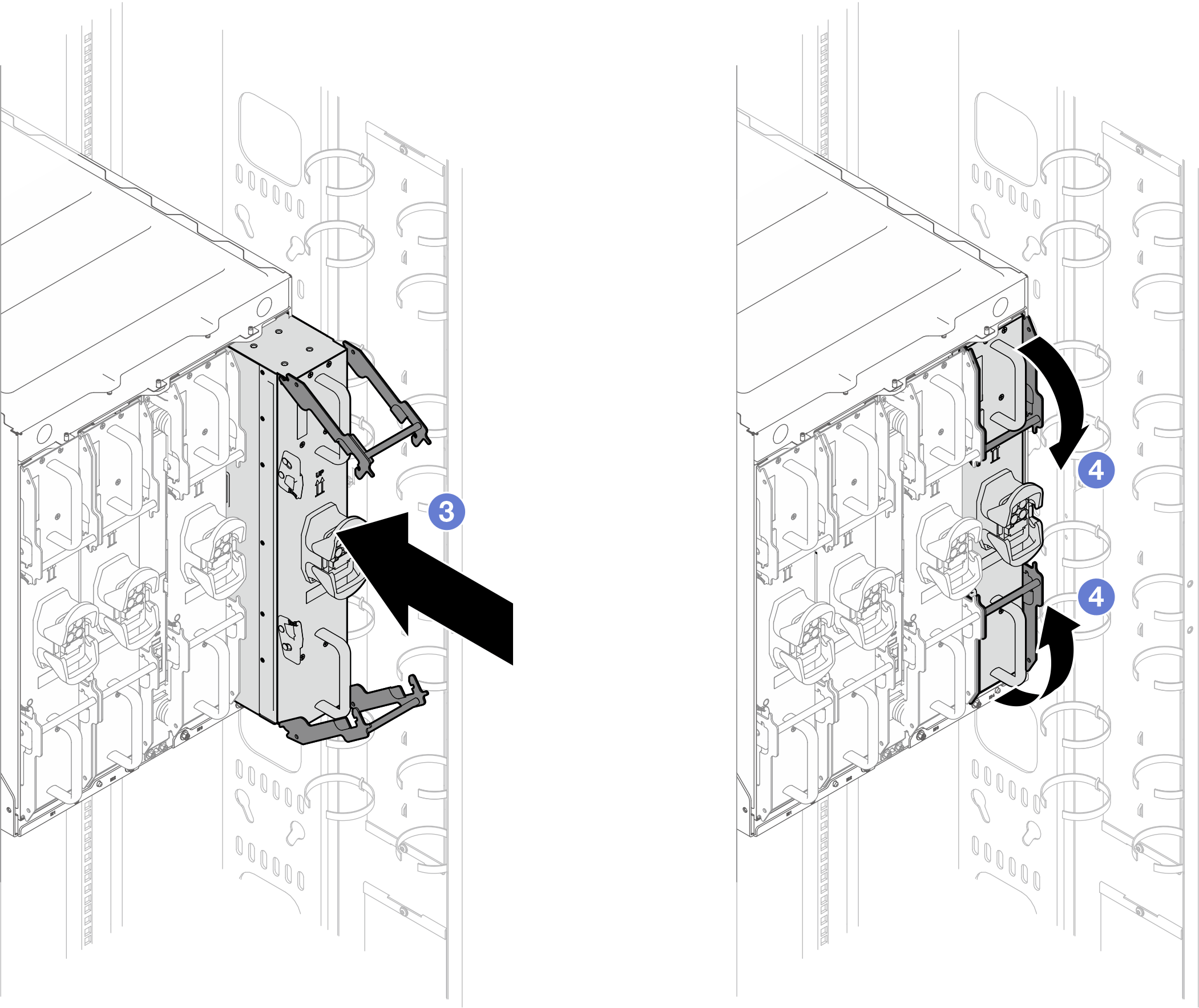

    3. Insérez la PCS dans la baie de PCS.
    4. Faites pivoter les loquets vers l’intérieur pour verrouiller la PCS en place.
      Figure 11. Fermeture des taquets de PCS

  10. Installez le cordon d’alimentation.
    Avertissement
    Ne connectez pas les cordons d’alimentation à la PCS lors de l’exécution du processus de vidange et de purge du collecteur.
    1. Faites pivoter les loquets de la prise de courant en position ouverte.
    2. Branchez le cordon d’alimentation sur la prise de courant.
    3. Faites pivoter les loquets en position fermée pour fixer le cordon d’alimentation en place.
    Figure 12. Branchement du cordon d’alimentation de la PCS

  11. Si le nœud est hors tension, mettez-le sous tension.
  12. Assurez-vous que le voyant d’alimentation en courant alternatif de la station de conversion d’alimentation est allumé, indiquant que la station de conversion d’alimentation fonctionne correctement. Si la solution est activée, vérifiez que le voyant d’alimentation en courant continu de la station de conversion d’alimentation est également allumé.
  13. Utilisez les attaches velcro sur le cadre de l’armoire pour fixer les cordons d’alimentation. Consultez les illustrations ci-dessous pour connaître l’emplacement des attaches Velcro.
    Figure 13. Attaches Velcro pour la fixation des cordons d’alimentation

Après avoir terminé

  1. Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.

  2. Mettez sous tension tous les nœuds de traitement.
