電力変換ステーション (PCS) の取り付け

電力変換ステーション (PCS) を取り付けるには、以下の情報を参照してください。

このタスクについて

重要

安全上の理由から、トレイまたは PCS を取り外すときは、サーバーの重量があるため、Genie® Lift™ GL™-8 を使用することを強くお勧めします。Lenovo は、アドオン固定具 Genie Lift GL-8 Option Kit および GL-8 Kit for N1380 and SC Systems 付きのリフトを提供しています。現場にリフト・ツールがない場合、訓練を受けた技術者が到着して再取り付けを行う前に、お客様がマシンをアクセス可能な電源設置エリアに移動する必要があります。Lenovo では、ラック外のアイテムを介してリフト・ツールとそのアドオン機能を使用し、N1380 および SC システム用のソリューション全体を構成することを強くお勧めします。

重要

トレイの取り外しおよび取り付け用の必須ツール。

• リフト・ツール・アセンブリー

  • リフト・ツール固定具が取り付けられた Genie GL-8 リフト・ツール。フットリリースブレーキは、リフト・ツールにも取り付ける必要があります。

  • 組み立て手順については、リフト・ツール・アセンブリーのセットアップを参照してください

• 必須ツールの注文情報については、ThinkSystem サーバー・オプションを参照してください。

重要

PCS は非常に重くなっています。PCS を移動するときは、常にハンドル (1) をつかんで PCS を持ち、必ず両方のラッチを閉位置に維持してください。

図 1. 閉位置の PCS ラッチ

S001

危険

危険

電源ケーブルや電話線、通信ケーブルからの電流は危険です。

感電を防ぐために次の事項を守ってください。

• すべての電源コードは、正しく配線され接地された電源コンセントまたは電源に接続してください。
• ご使用の製品に接続するすべての装置は、正しく配線されたコンセントまたは電源に接続してください。
• 信号ケーブルの接続または切り離しは可能なかぎり片手で行ってください。
• 火災、水害、または建物に構造的損傷の形跡が見られる場合は、どの装置の電源もオンにしないでください。
• デバイスに複数の電源コードが使用されている場合があるので、デバイスから完全に電気を取り除くため、すべての電源コードが電源から切り離されていることを確認してください。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S035

注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

S040

注意

この手順では、防護手袋を装着する必要があります。

注意

接触電流が高くなっています。電源に接続する前にアースに接続してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• 以下の注意事項では、エンクロージャーがサポートする電力変換ステーションのタイプと、電力変換ステーションを取り付けるときに考慮する必要があるその他の情報について説明します。

  • 必ず、電力変換ステーション (PCS) の構成にあるガイドラインに従ってください。

  • 冗長性をサポートするには、追加のホット・スワップ PCS を取り付ける必要があります (ご使用のモデルに未取り付けの場合)。
  • 取り付けるデバイスがサポートされていることを確認します。エンクロージャーでサポートされているオプションのデバイスのリストについては、Lenovo ServerProven Web サイト を参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

• ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ドライバーおよびソフトウェアのダウンロード Web サイト を参照してください。

• ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. 固定具ガイド・フェンスを PCS 位置に調整します。ガイド・フェンスが PCS 位置にない場合は、ガイド・フェンスを持ち上げて、PCS スロットに再度取り付けます。

   フェンスラベルの説明	完全な説明
   SW	シングル・ワイド
   PCS	電力変換ステーション
   DW	ダブル・ワイド

   図 2. PCS 位置に設定された固定具ガイド・フェンス


2. リフト・ツール・アセンブリーを PCS がある作業台の横に移動します。リフト・ツール固定具の底面が PCS の底面と揃い、固定具と PCS の側面が平行になるようにリフト・ツールを調整します。
   注

   リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。





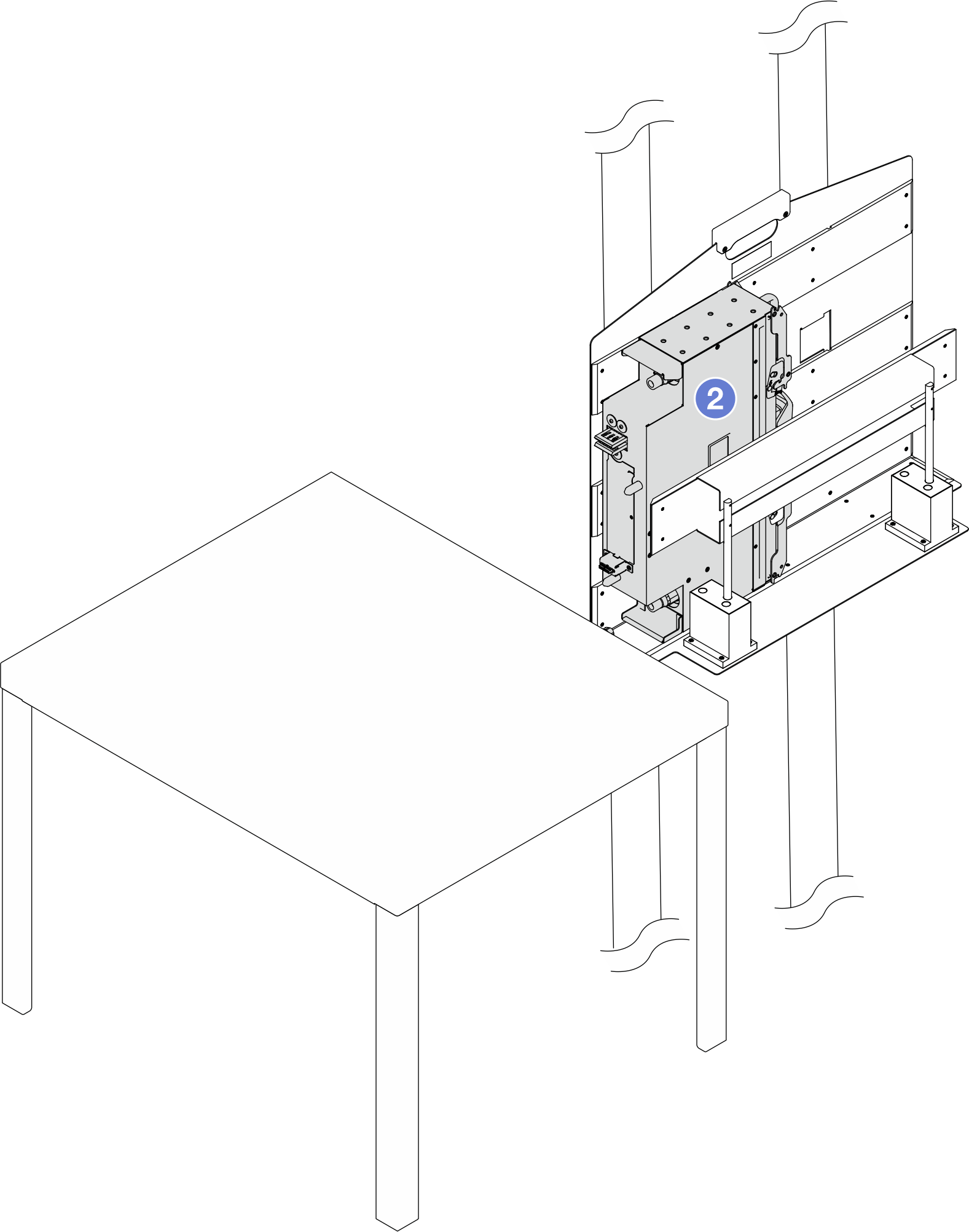

   図 3. リフト・ツール固定具と PCS の位置合わせ


3. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
   図 4. リフト・ツール・ホイール・ブレーキのロック


4. PCS をリフト・ツール固定具に移動します。
   1. PCS がリフト・ツール固定具に部分的に収まるまで、PCS をリフト・ツール固定具にスライドさせます。
   2. PCS がリフト・ツール固定具に完全に収まるまで、PCS をリフト・ツール固定具の奥までスライドさせます。

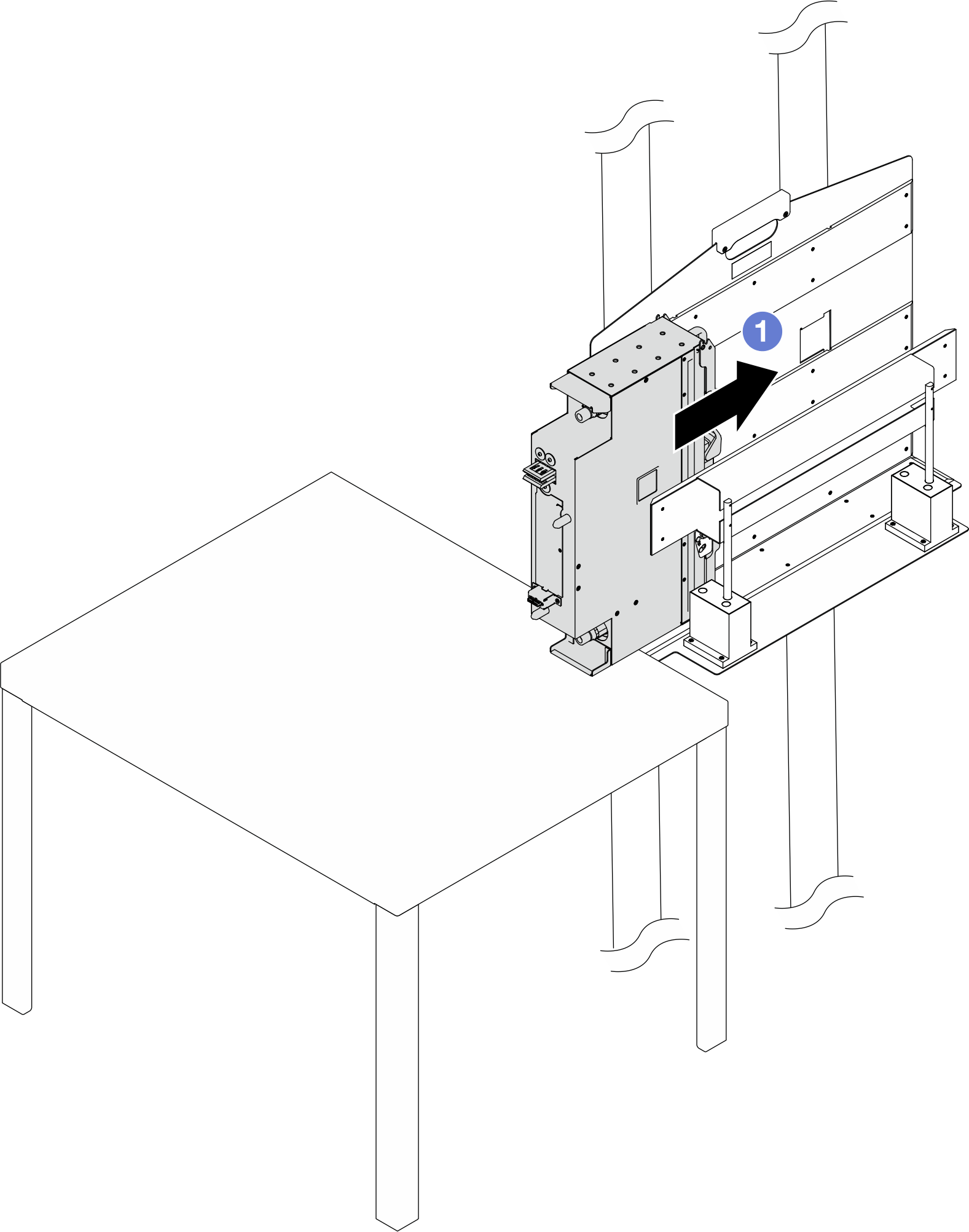

   図 5. リフト・ツール固定具への PCS の移動




5. リフト・ツール・アセンブリーをラックの背面に移動します。
   図 6. ラック背面のリフト・ツール・アセンブリーの配置


6. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
   図 7. リフト・ツール・ホイール・ブレーキのロック

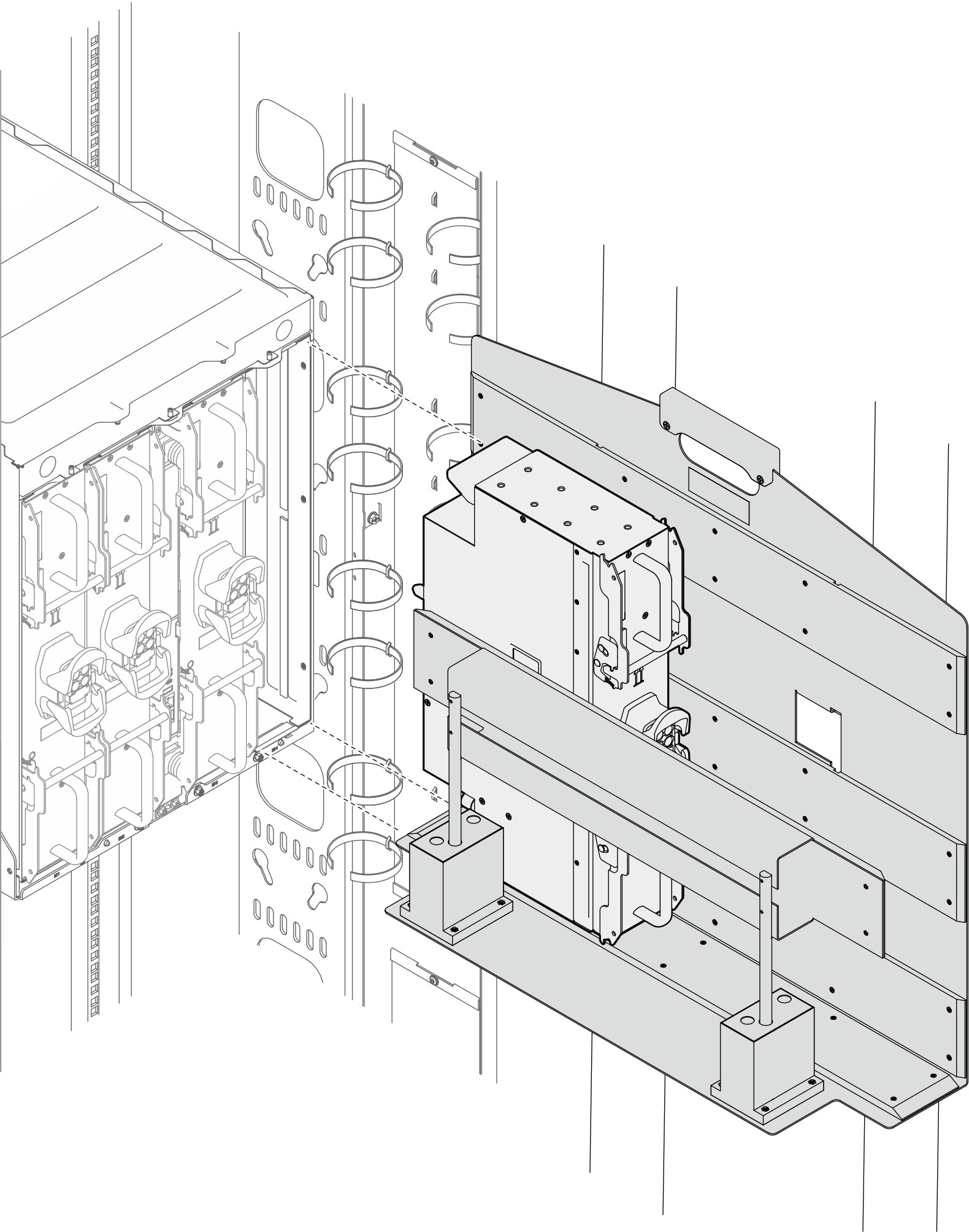

7. PCS がエンクロージャーの PCS ベイと揃うようにリフト・ツールを調整します。
   注

   リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。





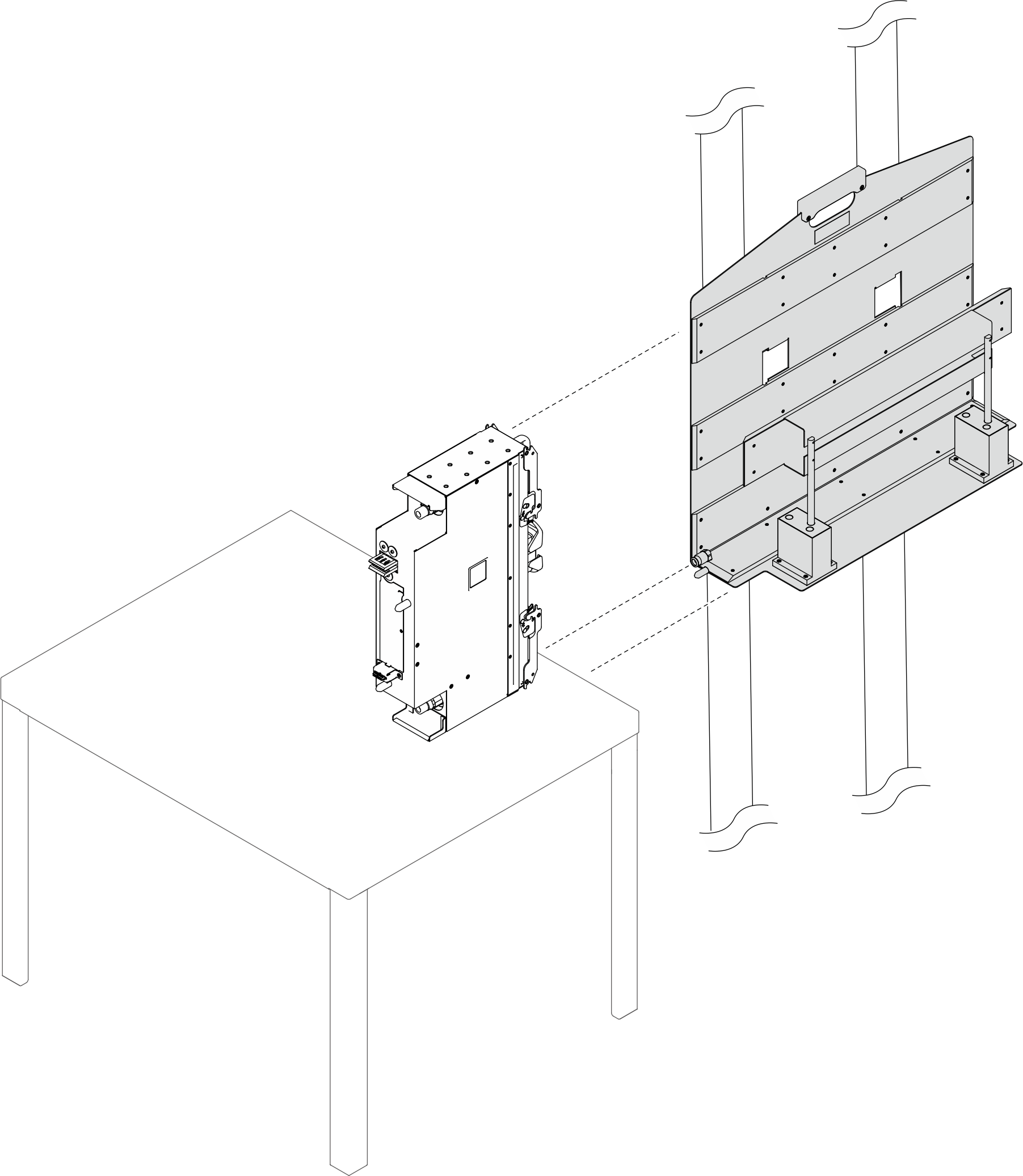

   図 8. PCSとPCSベイの位置合わせ

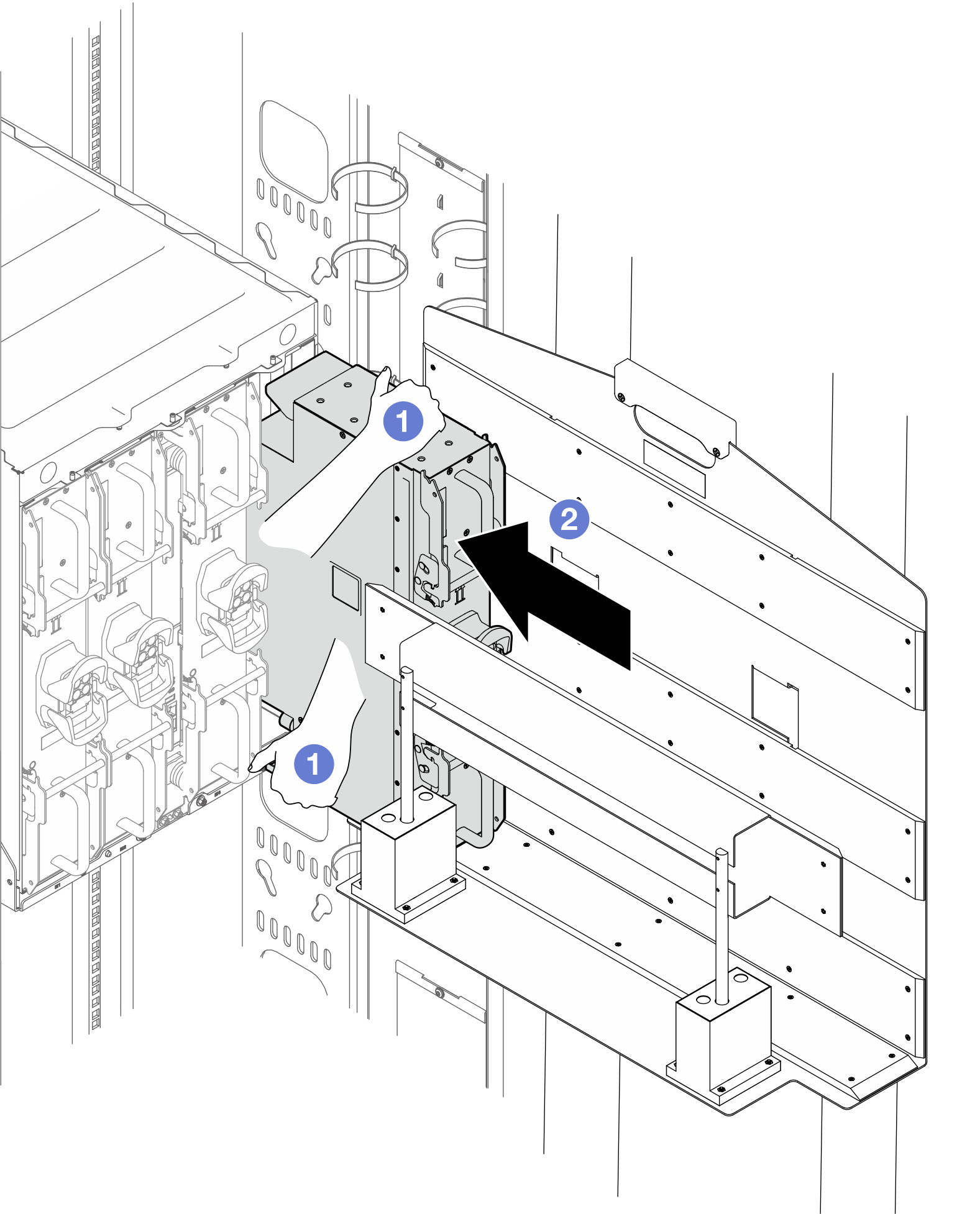

8. PCS を PCS ベイに移動します。
   1. PCS の上面部と底面部をつかみます。
   2. PCS を PCS ベイにスライドさせます。PCS をベイの奥までスライドさせないよう注意してください。
   図 9. PCS ベイへの PCS の移動


9. PCSベイへのPCSの取り付け。
   1. PCS のハンドルを持ちます。
   2. ラッチを外側に回転させてオープン位置にします。

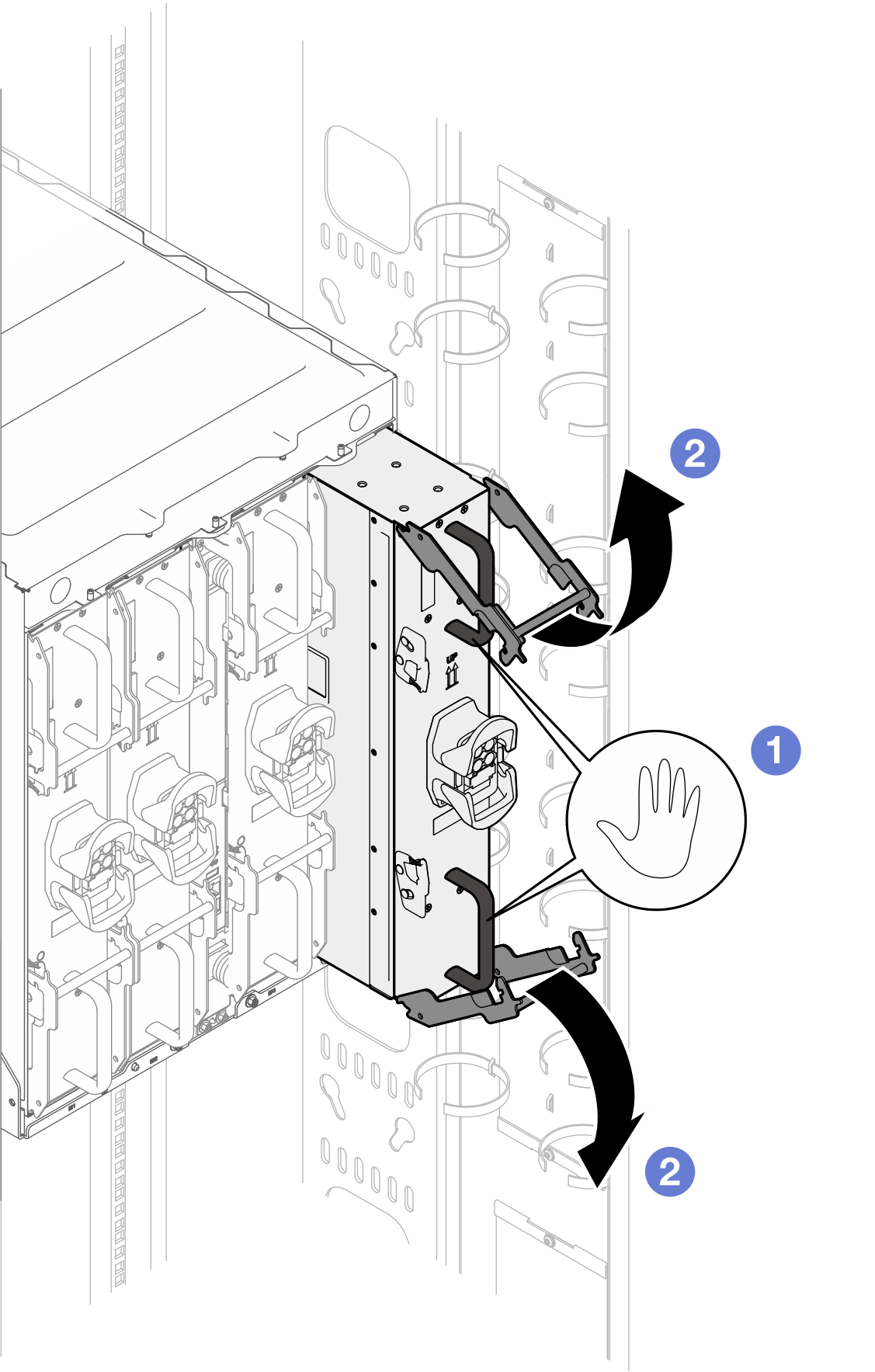

      図 10. PCSラッチを開く


   3. PCS を PCS ベイに押し込みます。
   4. ラッチを内側に回転させ、PCS を所定の位置にロックします。

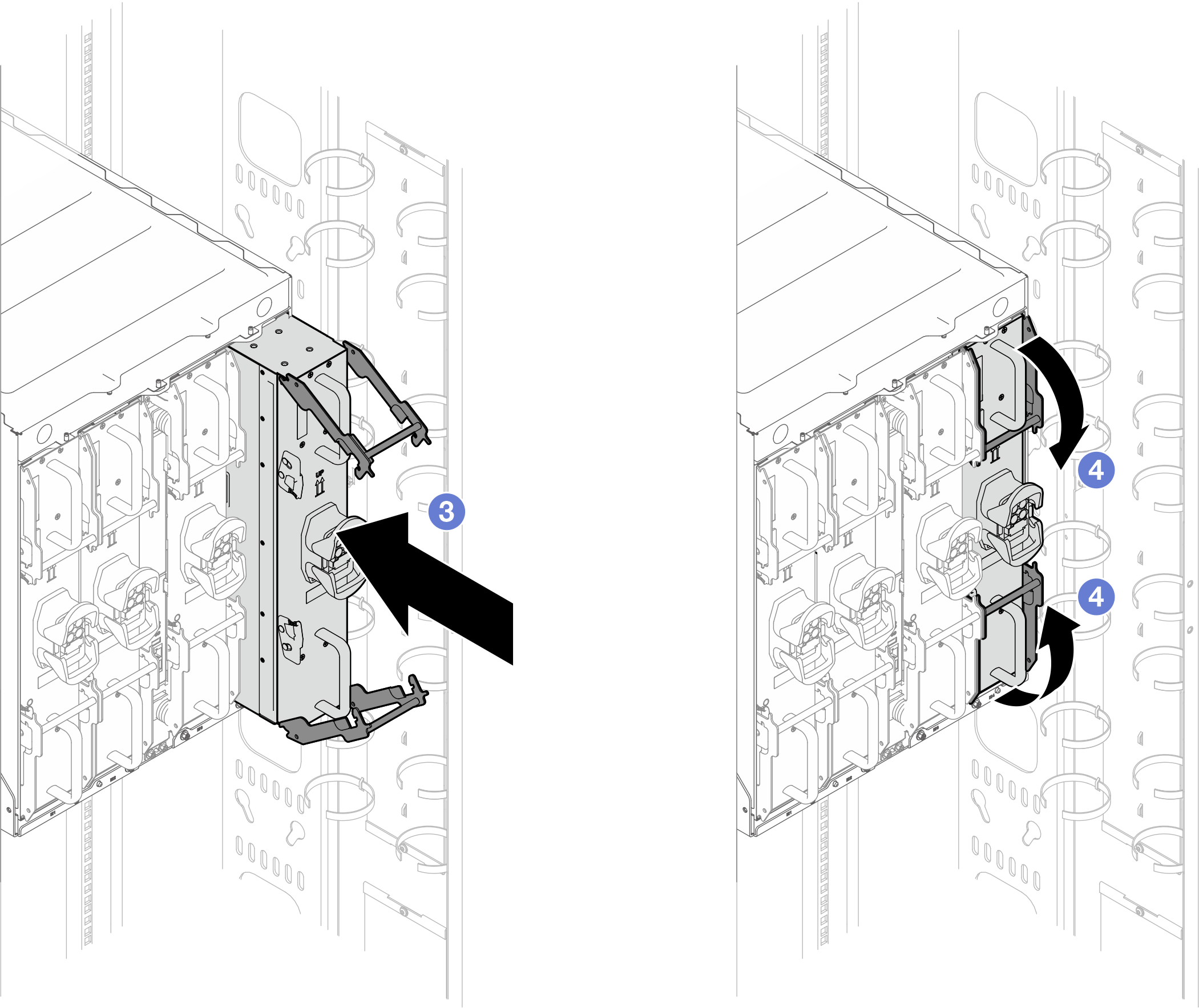

      図 11. PCS ラッチを閉じる


10. 電源コードを取り付けます。
    重要

    多岐管の排水およびエア抜き処理を実行するときは、電源コードを PCS に接続しないでください。
    1. 電源ソケット・ラッチをオープン位置まで回転させます。
    2. 電源コードを電源ソケットに接続します。
    3. ラッチを閉じた位置まで回転させ、電源コードを所定の位置に固定します。

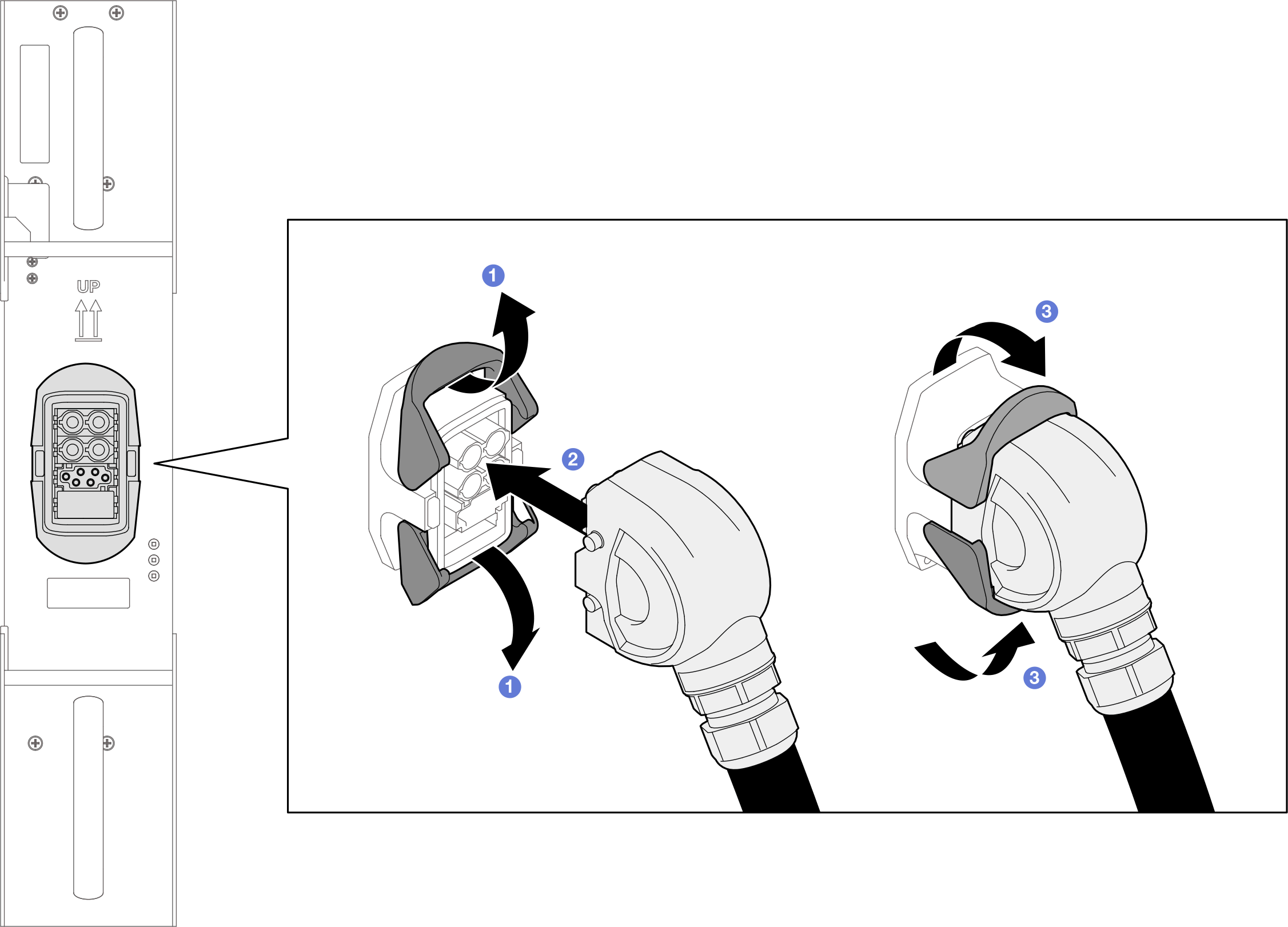

    図 12. PCS 電源コードの接続


11. ノードの電源がオフの場合は、ノードの電源をオンにします。
12. 電力変換ステーション上の AC 電源 LED が点灯して、電力変換ステーションが正しく動作していることを示しているか確認します。ソリューションの電源がオンになっている場合は、電力変換ステーション上の DC 電源 LED も点灯していることを確認します。
13. ラック・フレームの面ファスナー・タイを使用して、電源コードを固定します。面ファスナー・タイの位置については、以下の図を参照してください。

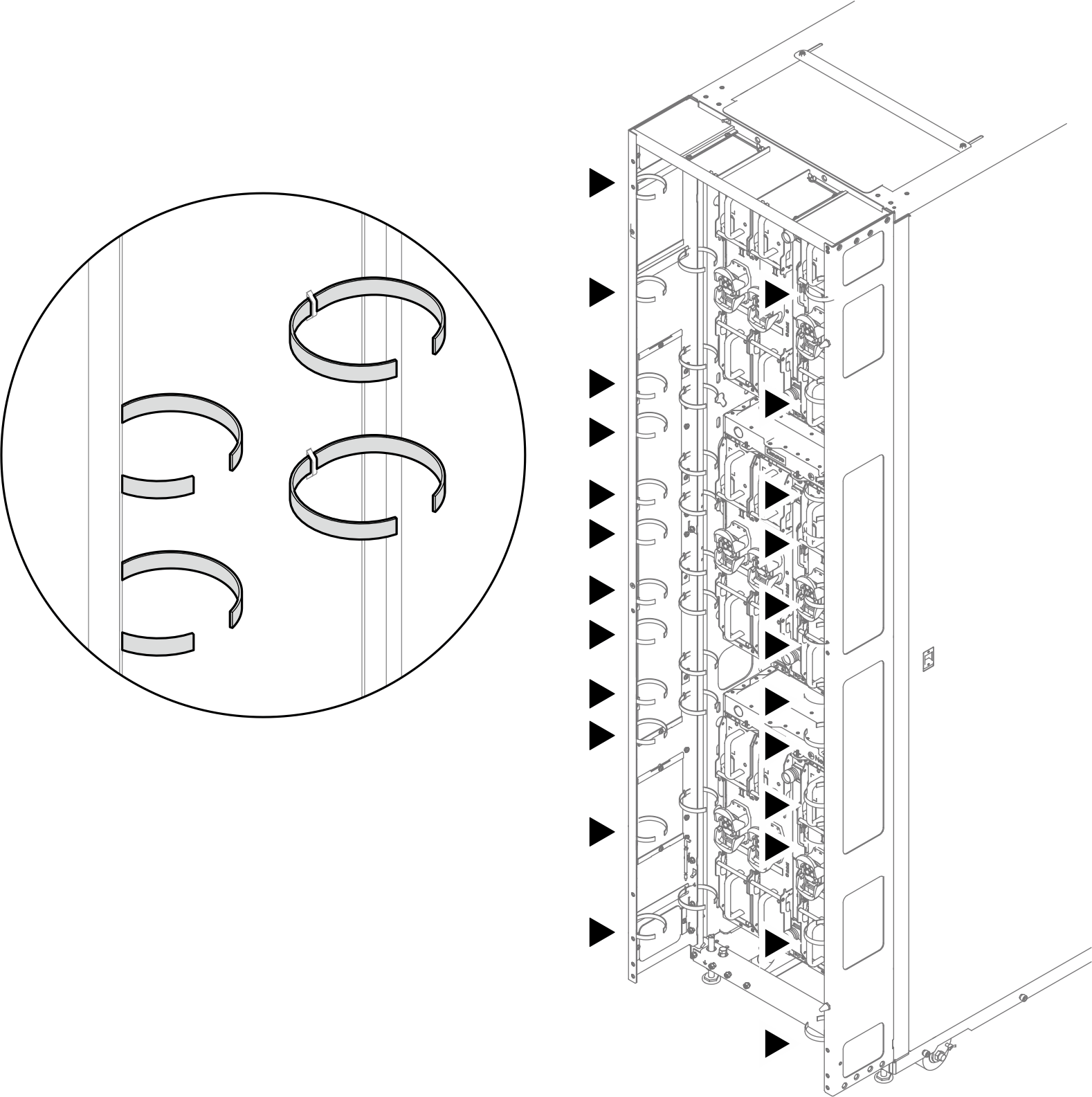

    図 13. 電源コードを固定するための面ファスナー・タイ
