電力変換ステーション (PCS) の取り外し

電力変換ステーション (PCS) を取り外すには、以下の情報を参照してください。

このタスクについて

重要
安全上の理由から、トレイまたは PCS を取り外すときは、サーバーの重量があるため、Genie® Lift™ GL™-8 を使用することを強くお勧めします。Lenovo は、アドオン固定具 Genie Lift GL-8 Option Kit および GL-8 Kit for N1380 and SC Systems 付きのリフトを提供しています。現場にリフト・ツールがない場合、訓練を受けた技術者が到着して再取り付けを行う前に、お客様がマシンをアクセス可能な電源設置エリアに移動する必要があります。Lenovo では、ラック外のアイテムを介してリフト・ツールとそのアドオン機能を使用し、N1380 および SC システム用のソリューション全体を構成することを強くお勧めします。
重要
トレイの取り外しおよび取り付け用の必須ツール。

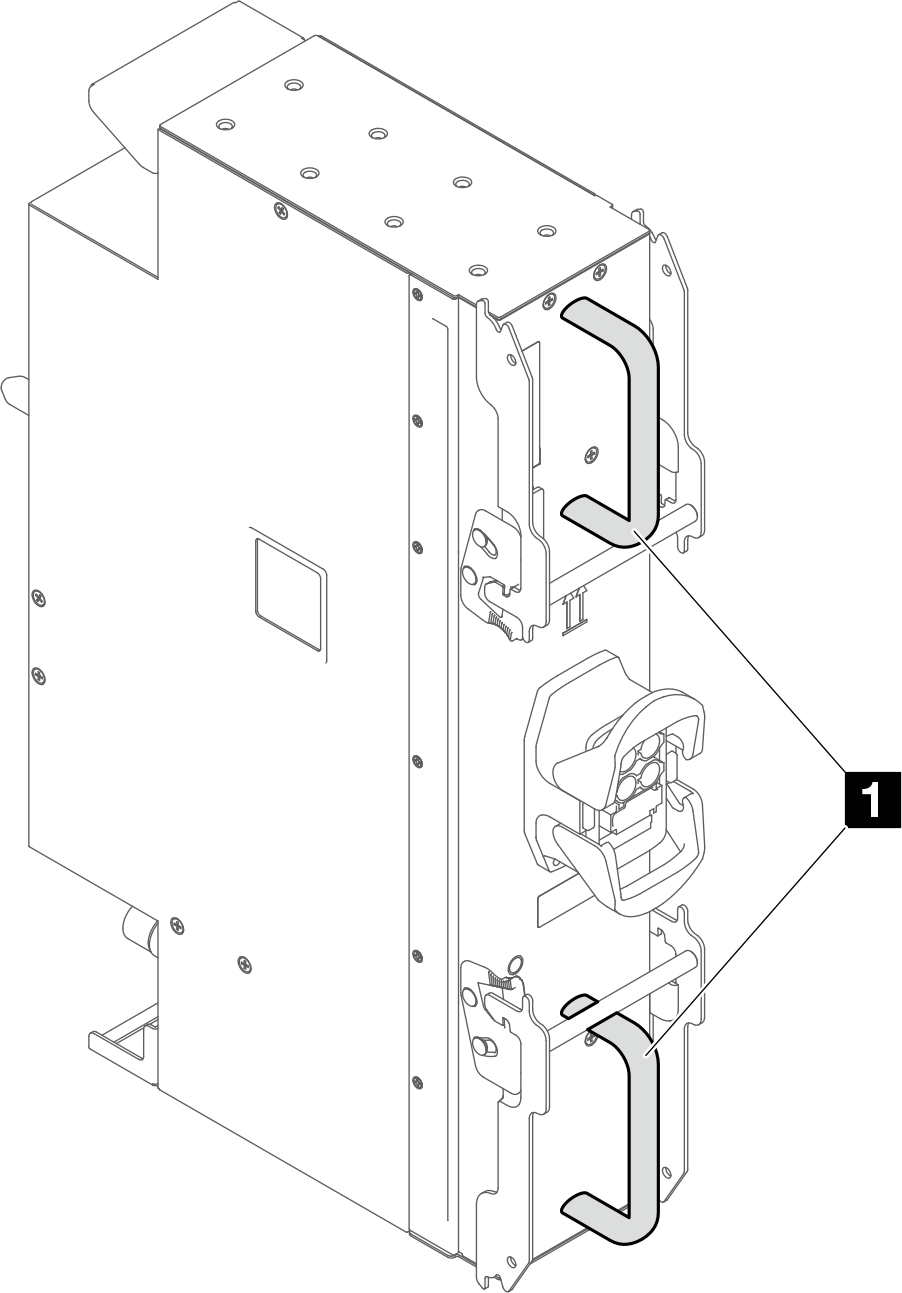

PCS は非常に重くなっています。PCS を移動するときは、常にハンドル (1) をつかんで PCS を持ち、必ず両方のラッチを閉位置に維持してください。
図 1. 閉位置の PCS ラッチ

S001
shock hazard
危険
危険
電源ケーブルや電話線、通信ケーブルからの電流は危険です。

感電を防ぐために次の事項を守ってください。

  • すべての電源コードは、正しく配線され接地された電源コンセントまたは電源に接続してください。
  • ご使用の製品に接続するすべての装置は、正しく配線されたコンセントまたは電源に接続してください。
  • 信号ケーブルの接続または切り離しは可能なかぎり片手で行ってください。
  • 火災、水害、または建物に構造的損傷の形跡が見られる場合は、どの装置の電源もオンにしないでください。
  • デバイスに複数の電源コードが使用されている場合があるので、デバイスから完全に電気を取り除くため、すべての電源コードが電源から切り離されていることを確認してください。
S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S035
shock hazard
注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

S040
use protective gloves
注意
この手順では、防護手袋を装着する必要があります。
注意


接触電流が高くなっています。電源に接続する前にアースに接続してください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 電力変換ステーションの背面にあるコネクターから電源コードを抜きます。

  • ソリューションに PCS が 1 台しか取り付けられていない場合は、電力変換ステーションを取り外す前にソリューションの電源をオフにする必要があります。

重要

PCS を取り外す前に、ノードをアイドル状態または電源オフ状態にすることにより、エンクロージャーに取り付けられた各ノードの電力負荷を減らすことを強くお勧めします。

PCS を取り外すと、以下の SMM3 イベント・メッセージが表示されることがあります。これらの SMM3 イベント・メッセージは、交換用 PCS を取り付ける前は無視できます。詳しくは、「メッセージ」を参照してください。

表 1. PCS を取り外した後の SMM3 メッセージ
SMM3 メッセージ影響を受ける PCS説明
以下のイベントは電源バンクが不十分なために検出されました。無視して構いません。
1807010015該当なしFPGA スロットル: シャーシ、OK 状態から非クリティカルな状態への遷移が検出されました
180702001Aエンクロージャー PMax 超過: シャーシ、さほど重大ではない状態からクリティカルな状態への遷移が検出されました
180702001Bエンクロージャー PMin 超過: シャーシ、さほど重大ではない状態からクリティカルな状態への遷移が検出されました
シャーシから取り外した PCS では、これらのイベントは正常と扱うことができます。
0807070048 / 0807070049 / 080707004A / 080707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # EPOW: パワー・サプライ・センサー、監視がアサートされました
086F030040 / 086F030041 / 086F030042 / 086F030043PCS #: パワー・サプライ・センサー、パワー・サプライの入力が失われた (AC/DC) ことがアサートされました
086F010050 / 086F010051 / 086F010052 / 086F010053PCS # Vin UV: パワー・サプライ・センサー、パワー・サプライ障害が検出されたことがアサートされました
090B030011該当なし電源リソース: 電源ユニット・センサー、「冗長」から「冗長性なし: 十分」が検出されました
0887070048 / 0887070049 / 088707004A / 088707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # EPOW: パワー・サプライ・センサー、監視がアサート解除されました
08EF000040 / 08EF000041 / 08EF000042 / 08EF000043PCS #: プレゼンスの検出がアサート解除されました
08EF030040 / 08EF030041 / 08EF030042 / 08EF030043PCS #: パワー・サプライ・センサー、パワー・サプライの入力が失われた (AC/DC) ことがアサート解除されました
08EF010050 / 08EF010051 / 08EF010052 / 08EF010053PCS # Vin UV: パワー・サプライ・センサー、パワー・サプライ障害が検出されたことがアサート解除されました
シャーシに残っている PCS では、システム負荷に応じて以下のイベントが発生する可能性があります。
080701004C / 080701004D / 080701004E / 080701004FPCS 1 / PCS 2 / PCS 3 / PCS 4PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # スロットル: パワー・サプライ、OK 状態から非クリティカルな状態への遷移がアサートされました
086F010054 / 086F010055 / 086F010056 / 086F010057PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # Iout OC: パワー・サプライ、障害が検出されたことがアサートされました
086F010060 / 086F010061 / 086F010062 / 086F010063PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # 温度超過: パワー・サプライ、障害が検出されたことがアサートされました
086F010044 / 086F010045 / 086F010046 / 086F010047PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # OVS 障害: パワー・サプライ、障害が検出されたことがアサートされました
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

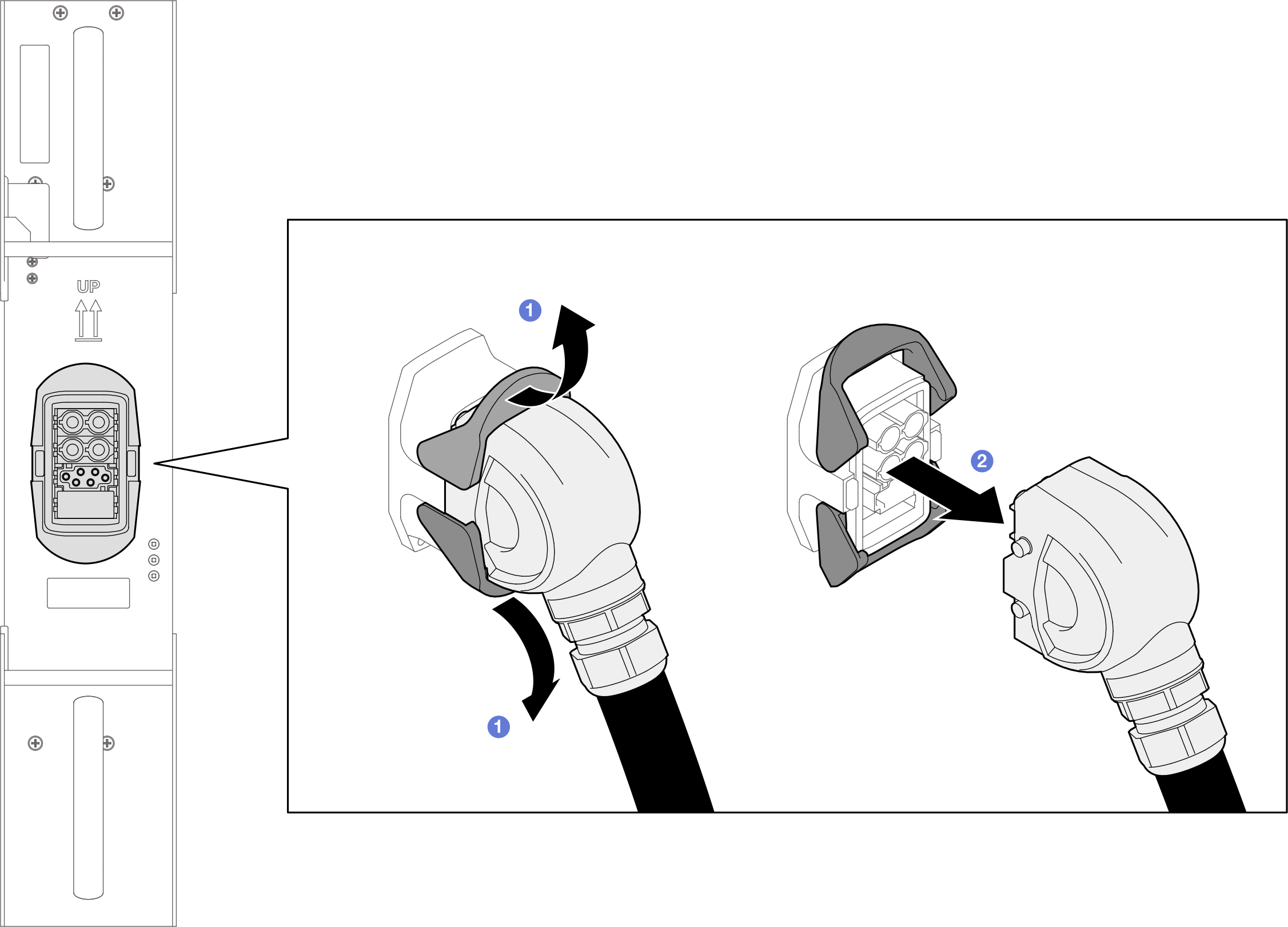

  1. 電源ケーブルを外します。
    1. 電源ソケット・ラッチを外側に回転させます。
    2. 電源ケーブルを PCS から取り外します。
    図 2. PCS 電源ケーブルを外す

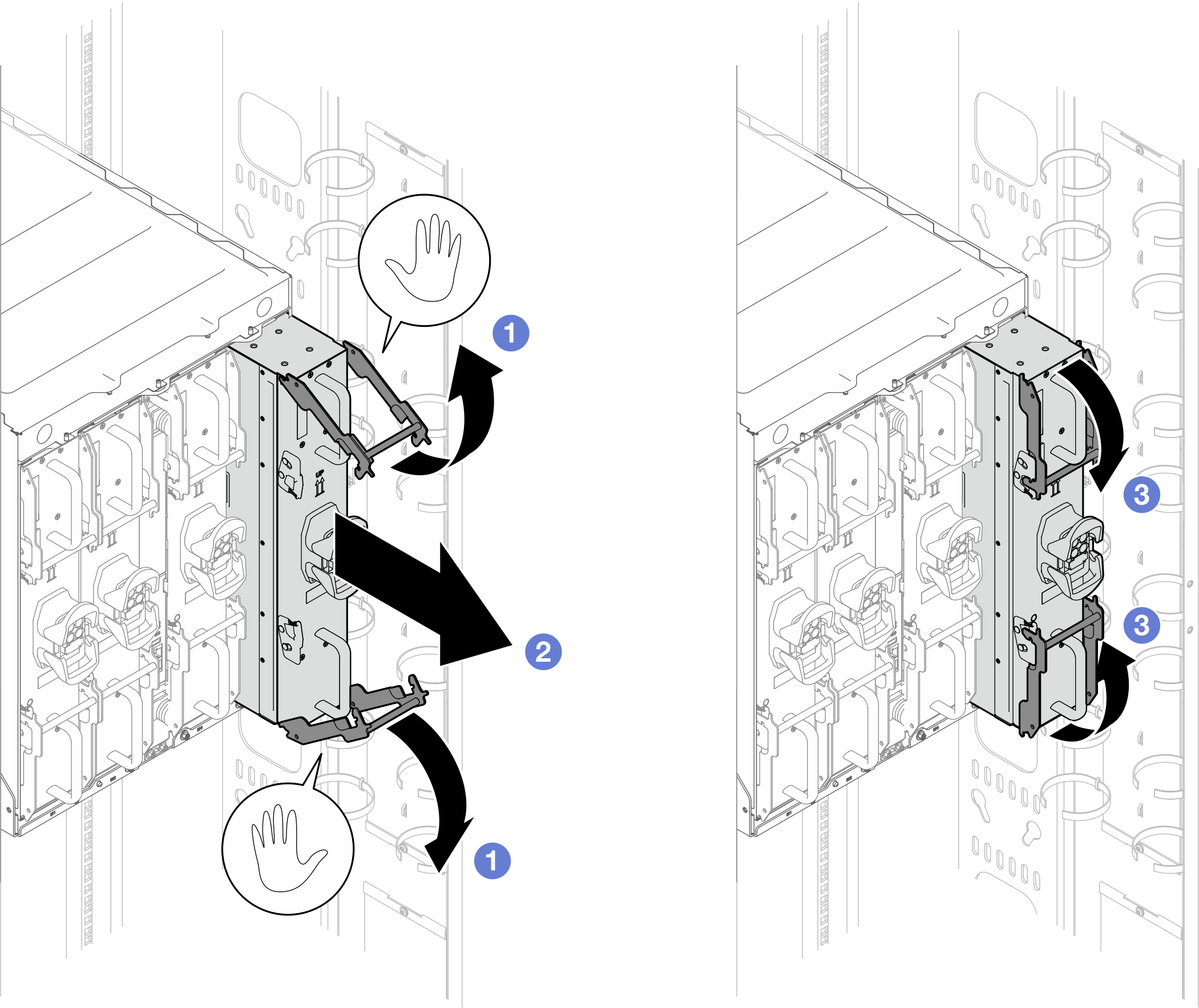

  2. PCSをエンクロージャーから少し取り出します。
    1. ラッチを外側に回転させます。PCS がエンクロージャーから少し外に動きます。
    2. ハンドルをつかみ、PCS をエンクロージャーから少し引き出します。
      注
      PCS を過度に引き出さないようにし、PCS が下に傾くのを避けてください。
    3. ラッチをクローズ位置まで内側に回転させます。
      図 3. PCSをエンクロージャーから少し引き出します

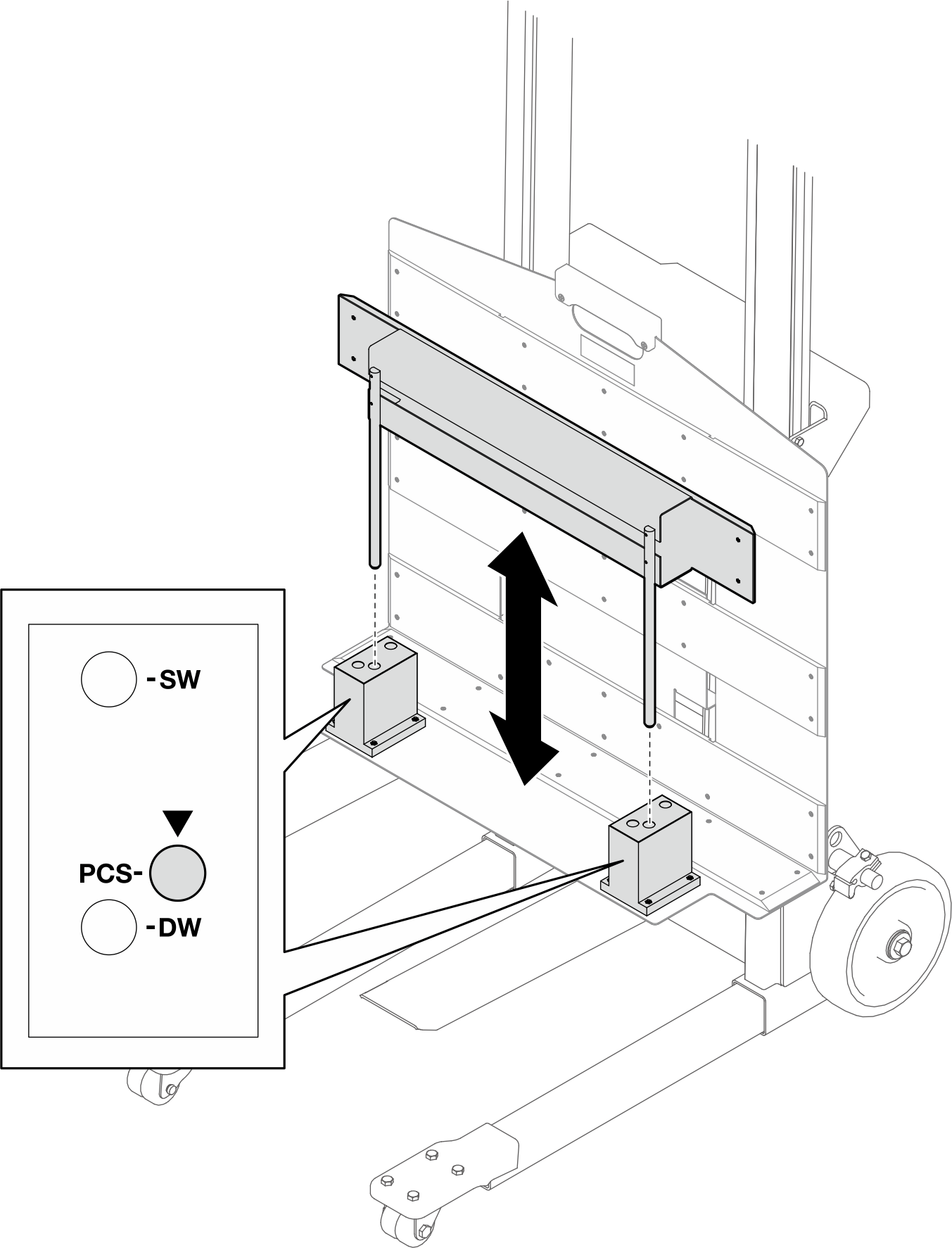

  3. 固定具ガイド・フェンスを PCS 位置に調整します。ガイド・フェンスが PCS 位置にない場合は、ガイド・フェンスを持ち上げて、PCS スロットに再度取り付けます。
    フェンスラベルの説明完全な説明
    SWシングル・ワイド
    PCS電力変換ステーション
    DWダブル・ワイド
    図 4. PCS 位置に設定された固定具ガイド・フェンス

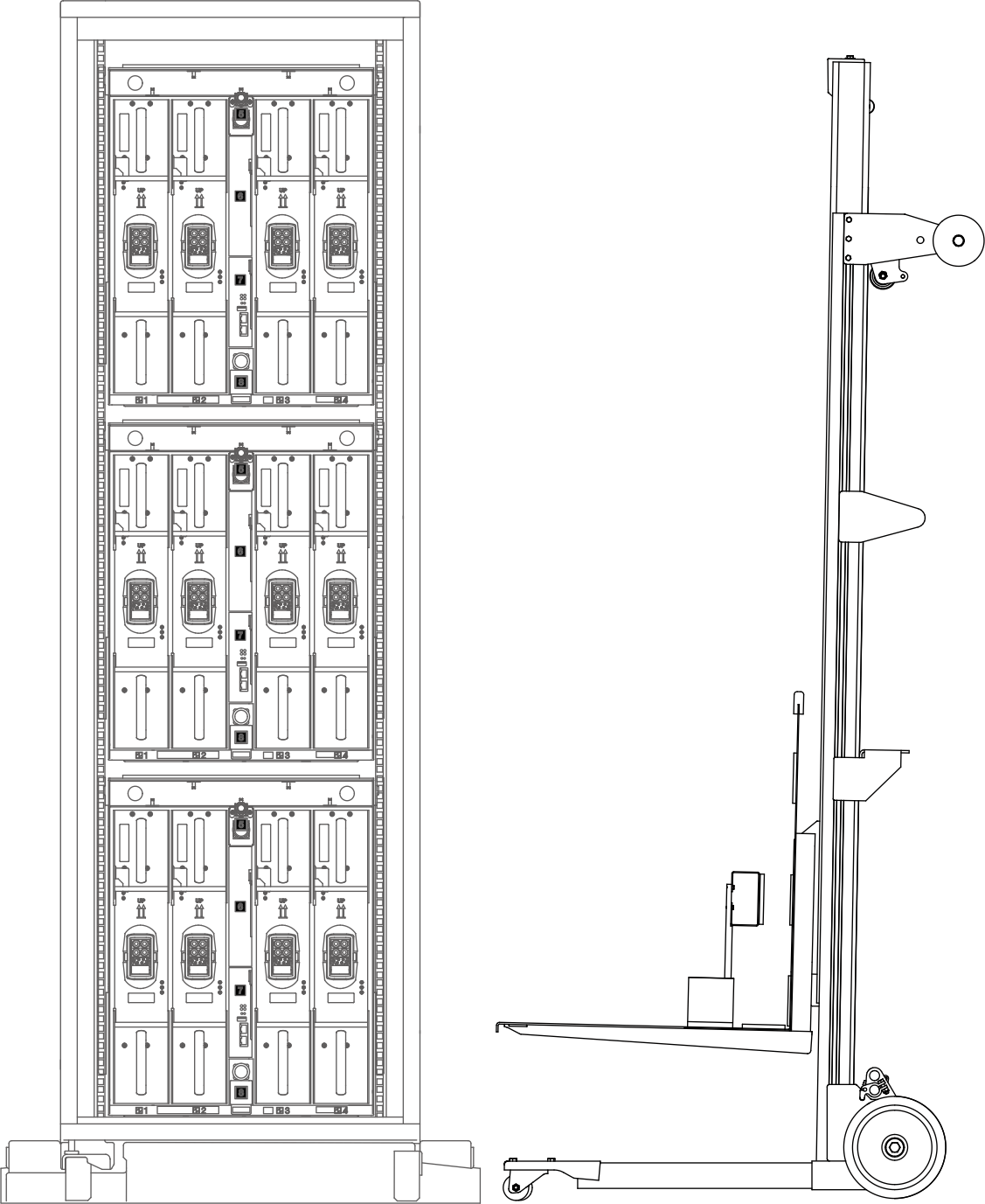

  4. リフト・ツール・アセンブリーをラックの背面に移動します。
    図 5. ラック背面のリフト・ツール・アセンブリーの配置

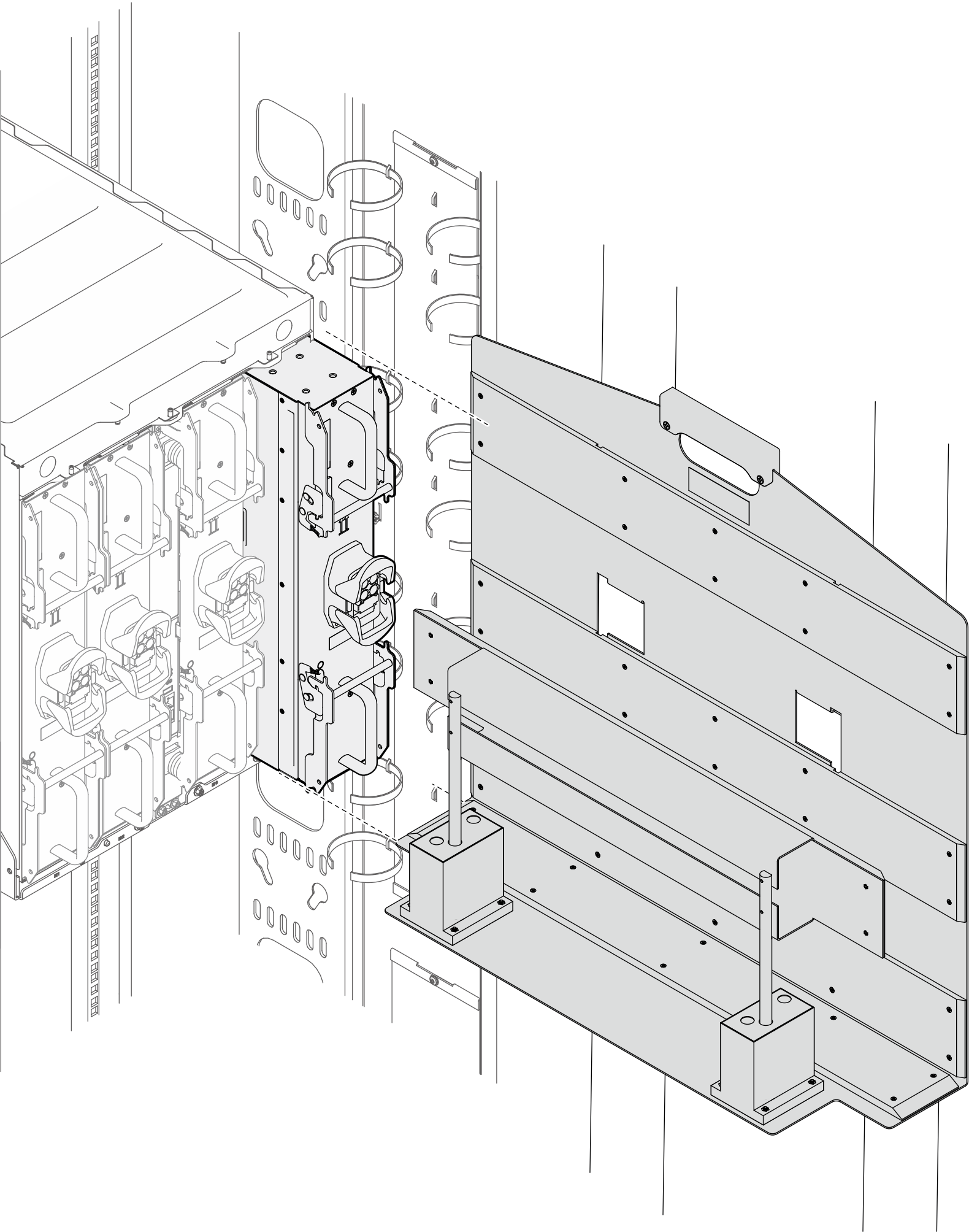

  5. 固定具の底面が PCS の底面と揃い、固定具の前面が PCS の前面または背面と平行になるようにリフト・ツールを調整します。
    注
    リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。


    図 6. 固定具と PCS の位置合わせ

  6. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
    図 7. リフト・ツール・ホイール・ブレーキのロック

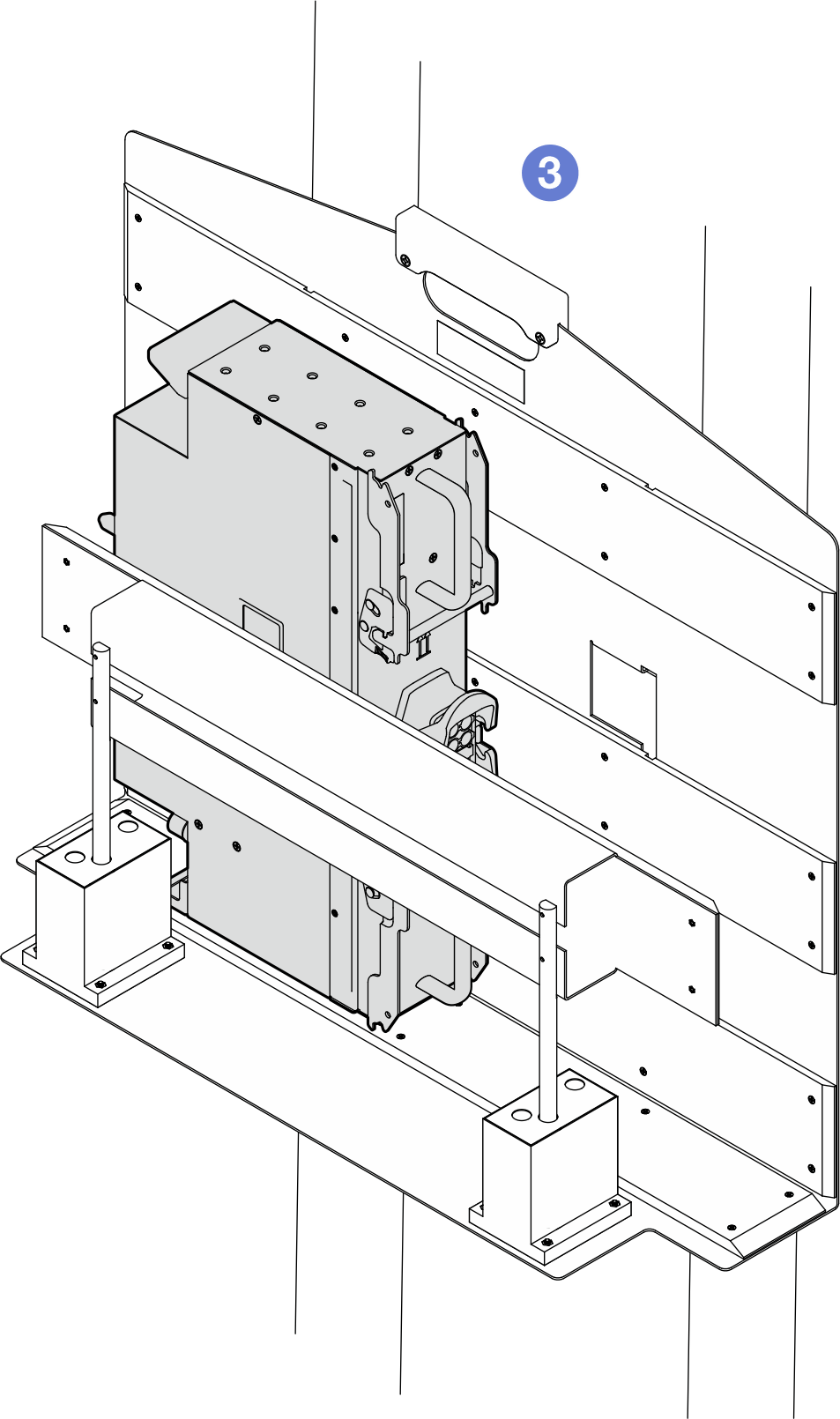

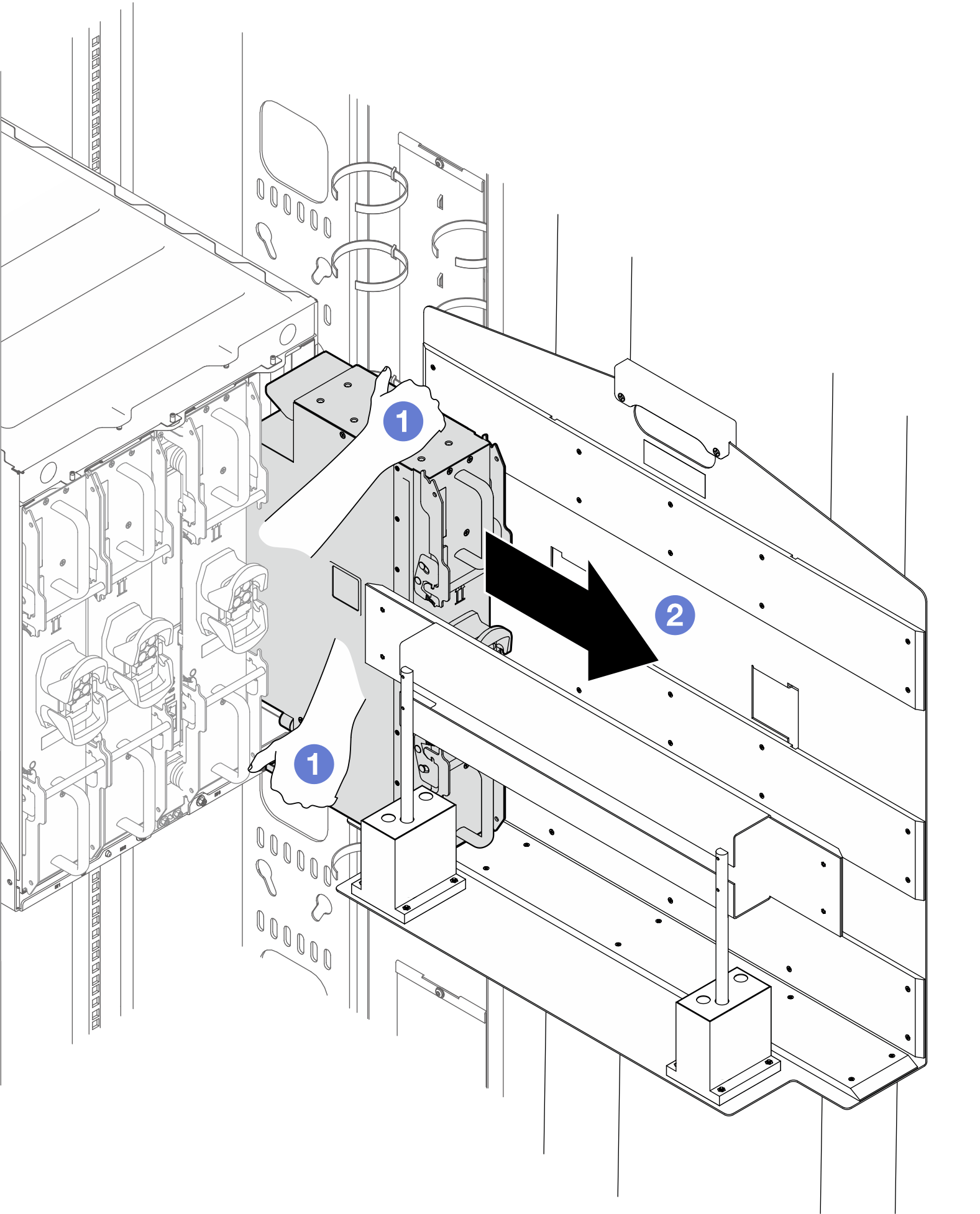

  7. PCS を固定具に移動します。
    1. PCS の上面部と底面部をつかみます。
    2. PCS を固定具に押し込みます。
    3. PCS が固定具に正しく収まっていることを確認します。
    図 8. 固定具へのトレイの移動

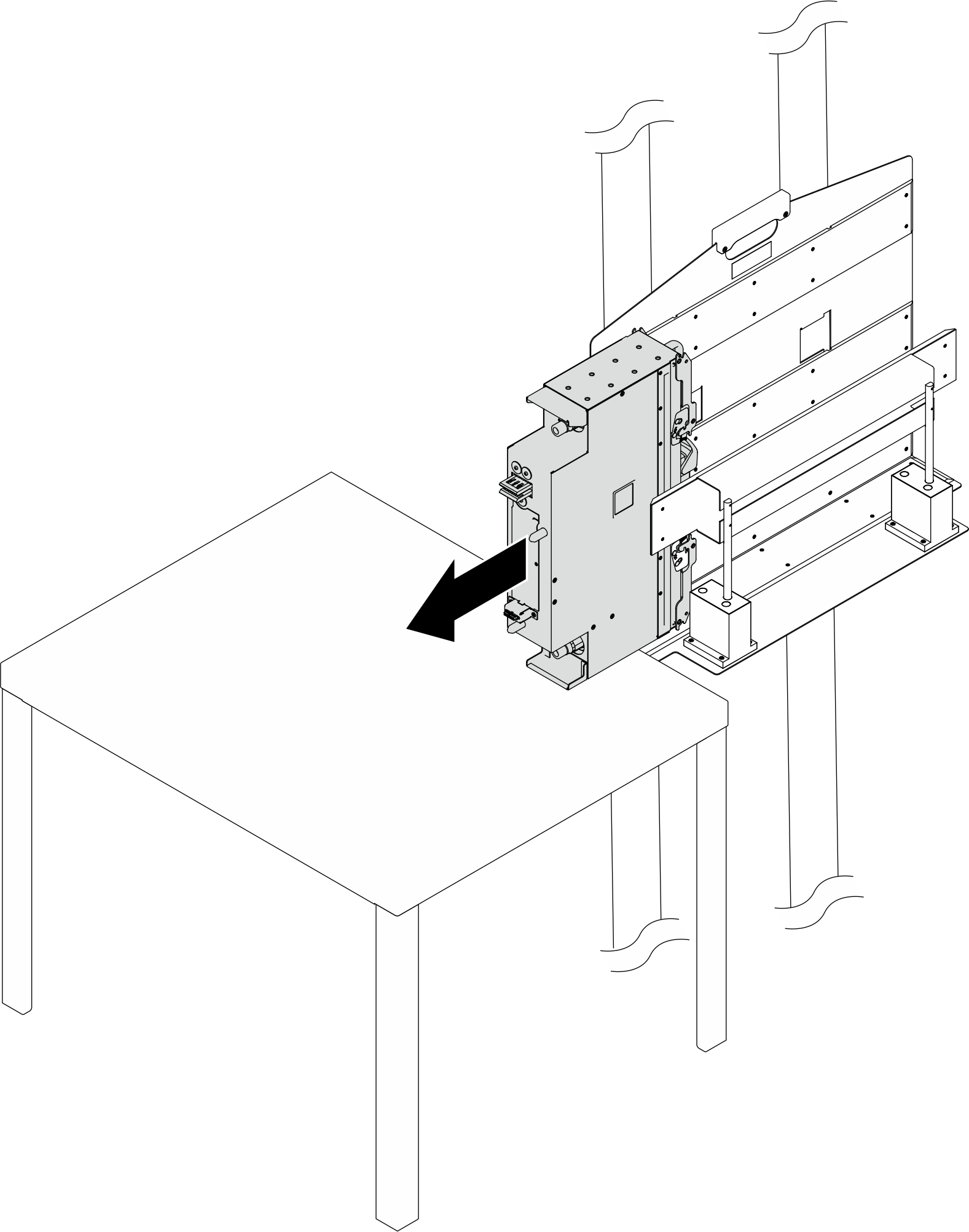

  8. PCS を作業台に移動します。
    図 9. 作業台への PCS の移動

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
