Power Conversion Station (PCS) entfernen

Verwenden Sie diese Informationen, um eine Power Conversion Station (PCS) zu entfernen.

Zu dieser Aufgabe

Achtung

Aus Sicherheitsgründen wird beim Entfernen eines Einbaurahmens oder eines PCS aufgrund des Gewichts des Servers dringend empfohlen, den Genie® Lift™ GL™-8 zu verwenden. Lenovo bietet die Hebevorrichtung mit dem Zubehör Genie Lift GL-8 Option Kit und GL-8 Kit for N1380 and SC Systems an. Wenn vor Ort keine Hebevorrichtung verfügbar ist, müssen Kunden die Maschine in einen zugänglichen, mit Strom versorgten Bereich bringen, bevor der qualifizierte Techniker eintrifft und die Neuinstallation übernimmt. Lenovo empfiehlt dringend die Konfiguration einer Komplettlösung für N1380 und SC-Systeme mit der Hebevorrichtung und ihren Zusatzkomponenten über nicht in Racks montierte Komponenten.

Achtung

Obligatorisches Werkzeug zum Entfernen und Installieren des Einbaurahmens.

• Hebevorrichtungsbaugruppe

  • Genie GL-8-Hebevorrichtung, installiert mit der Hebevorrichtungsbefestigung. Die fußbetätigte Haltebremse sollte ebenfalls an der Hebevorrichtung befestigt werden.

  • Montageanleitungen finden Sie unter Hebevorrichtungsbaugruppe einrichten.

• Informationen zur Bestellung von obligatorischen Werkzeugen finden Sie unter ThinkSystem-Serveroptionen.

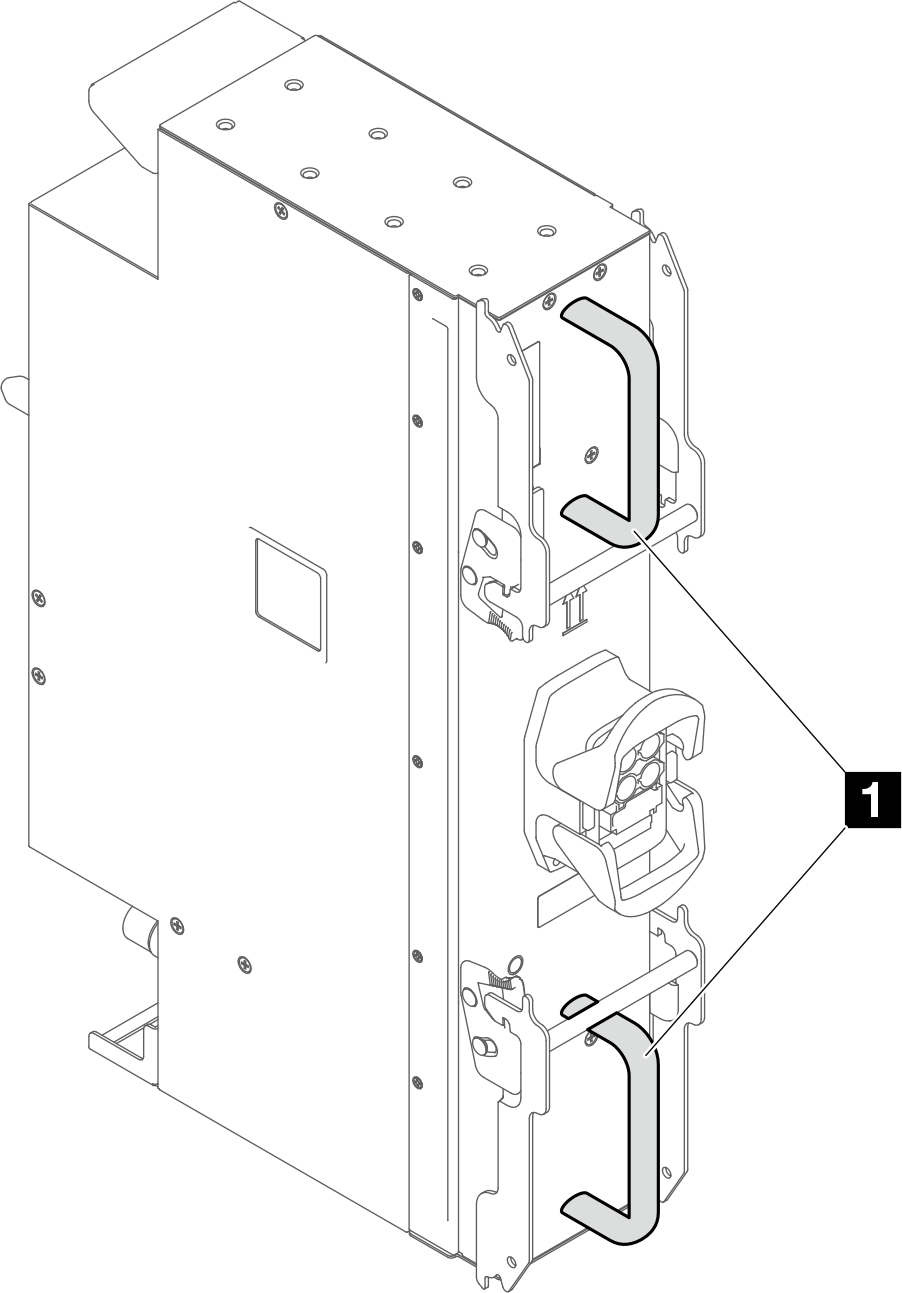

Die PCS ist extrem schwer. Halten Sie die PCS beim Bewegen immer an den Griffen fest (1) und stellen Sie sicher, dass beide Verriegelungen in der geschlossenen Position bleiben.

Abbildung 1. PCS-Verriegelungen in geschlossener Position

S001

GEFAHR

danger

An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen.

Um einen Stromschlag zu vermeiden:

• Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Die Signalkabel nach Möglichkeit nur mit einer Hand anschließen oder lösen.
• Geräte niemals einschalten, wenn Hinweise auf Feuer, Wasser oder Gebäudeschäden vorliegen.
• Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

S040

VORSICHT

Bei diesem Verfahren sollten Schutzhandschuhe getragen werden.

VORSICHT

Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Ziehen Sie das Netzkabel vom Anschluss an der Rückseite der Power Conversion Station ab.

• Wenn nur eine PCS in der Lösung installiert ist, müssen Sie die Lösung ausschalten, bevor Sie die Power Conversion Station entfernen.

Wichtig

Es wird dringend empfohlen, vor dem Entfernen der PCS die Leistung jedes im Gehäuse installierten Knotens zu reduzieren, indem Sie den Knoten in den Leerlauf- oder ausgeschalteten Zustand versetzen.

Beim Entfernen der PCS werden möglicherweise die folgenden SMM3-Ereignismeldungen angezeigt. Diese SMM3-Ereignismeldungen können ignoriert werden, bevor eine Ersatz-PCS installiert wird. Weitere Informationen finden Sie in der Nachrichten.

Tabelle 1. SMM3-Nachrichten nach dem Entfernen einer PCS

SMM3-Nachrichten	Betroffene PCS	Beschreibung
Diese Ereignisse wurden aufgrund einer unzureichenden Stromversorgungsgruppe angezeigt und können ignoriert werden.
1807010015	–	FPGA Drosselung O: Gehäuse, Wechsel von „OK“ zu „Nicht kritisch“ wurde bestätigt
180702001A		Gehäuse PMax überschritten: Gehäuse, Wechsel von „Weniger schwerwiegend“ zu „Kritisch“ wurde bestätigt
180702001B		Gehäuse PMin überschritten: Gehäuse, Wechsel von „Weniger schwerwiegend“ zu „Kritisch“ wurde bestätigt
Bei aus dem Gehäuse entfernten PCS können diese Ereignisse als normal behandelt werden.
0807070048 / 0807070049 / 080707004A / 080707004B	PCS 1/PCS 2/PCS 3/PCS 4	PCS-Nr. EPOW: Netzteilsensor, Bildschirm wurde bestätigt
086F030040 / 086F030041 / 086F030042 / 086F030043		PCS-Nr.: Netzteilsensor, Netzteileingangsverlust (AC/DC) wurde bestätigt
086F010050 / 086F010051 / 086F010052 / 086F010053		PCS-Nr. Eingangsspannung UV: Netzteilsensor, der erkannte Netzteilfehler wurde bestätigt
090B030011	–	Stromversorgungsressource: Stromversorgungseinheit, nicht redundant: Wechsel von „Redundant“ zu „Ausreichend“ wurde bestätigt
0887070048 / 0887070049 / 088707004A / 088707004B	PCS 1/PCS 2/PCS 3/PCS 4	PCS-Nr. EPOW: Netzteilsensor, Bildschirm wurde nicht bestätigt
08EF000040 / 08EF000041 / 08EF000042 / 08EF000043		PCS-Nr.: Vorhandensein wurde nicht bestätigt
08EF030040 / 08EF030041 / 08EF030042 / 08EF030043		PCS-Nr.: Netzteilsensor, Netzteileingangsverlust (AC/DC) wurde nicht bestätigt
08EF010050 / 08EF010051 / 08EF010052 / 08EF010053		PCS-Nr. Eingangsspannung UV: Netzteilsensor, der erkannte Netzteilfehler wurde nicht bestätigt
Bei PCS, die im Chassis verbleiben, können diese Ereignisse je nach Systembelastung auftreten.
080701004C / 080701004D / 080701004E / 080701004F	PCS 1/PCS 2/PCS 3/PCS 4	PCS 1/PCS 2/PCS 3/PCS 4: PSC-Nr. Drosselung: Netzteil, Wechsel von „OK“ zu „Nicht kritisch“ wurde bestätigt
086F010054 / 086F010055 / 086F010056 / 086F010057		PCS 1/PCS 2/PCS 3/PCS 4: PCS-Nr. Ausgangsstrom OC: Netzteil, erkannter Fehler wurde bestätigt
086F010060 / 086F010061 / 086F010062 / 086F010063		PCS 1/PCS 2/PCS 3/PCS 4: PCS-Nr. Übertemperatur: Netzteil, erkannter Fehler wurde bestätigt
086F010044 / 086F010045 / 086F010046 / 086F010047		PCS 1/PCS 2/PCS 3/PCS 4: PCS-Nr. OVS-Fehler: Netzteil, erkannter Fehler wurde bestätigt

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

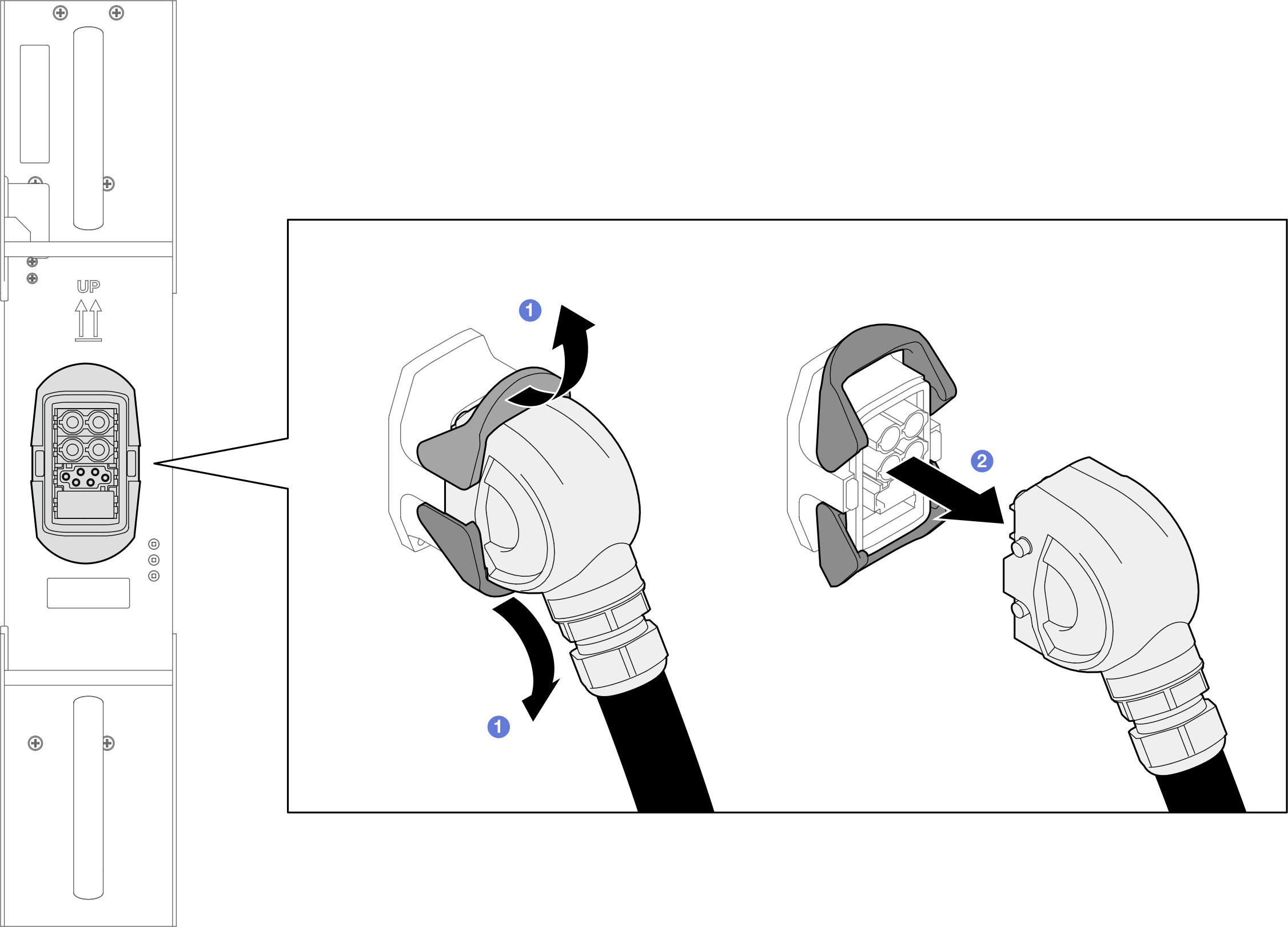

1. Ziehen Sie das Netzkabel ab.
   1. Drehen Sie die Verriegelungen der Steckdose nach außen.
   2. Ziehen Sie das Netzkabel von der PCS ab.
   Abbildung 2. Abziehen des PCS-Netzkabels

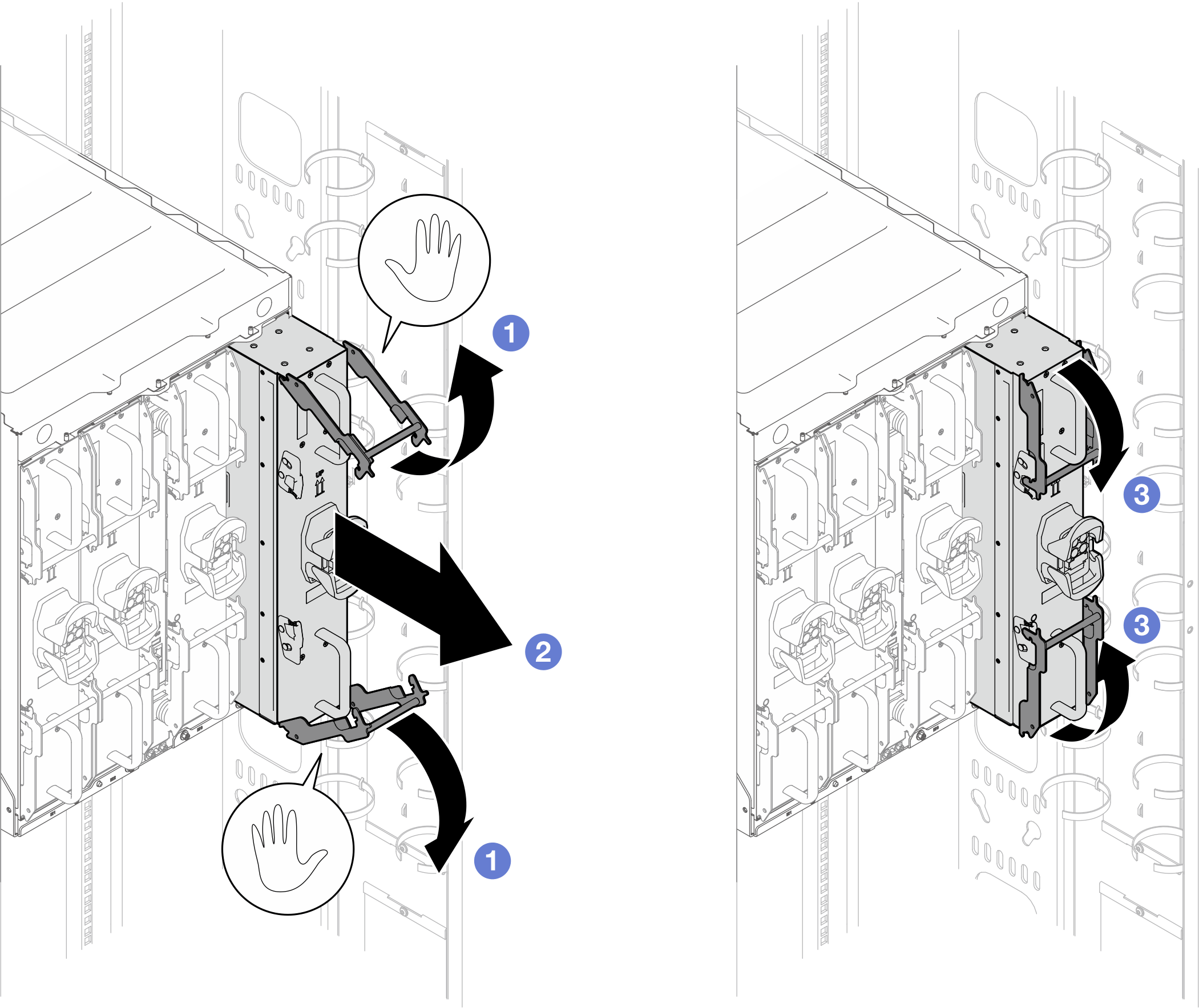

2. Nehmen Sie die PCS leicht aus dem Gehäuse heraus.
   1. Drehen Sie die Verriegelungen nach außen. Die PCS bewegt sich leicht aus dem Gehäuse.
   2. Fassen Sie die PCS an den Griffen und ziehen Sie sie vorsichtig aus dem Gehäuse heraus.
      Anmerkung

      Vermeiden Sie es, die PCS zu weit herauszuziehen und nach unten kippen zu lassen.
   3. Drehen Sie die Verriegelungen nach innen in die geschlossene Position.
      Abbildung 3. Leichtes Herausziehen der PCS aus dem Gehäuse

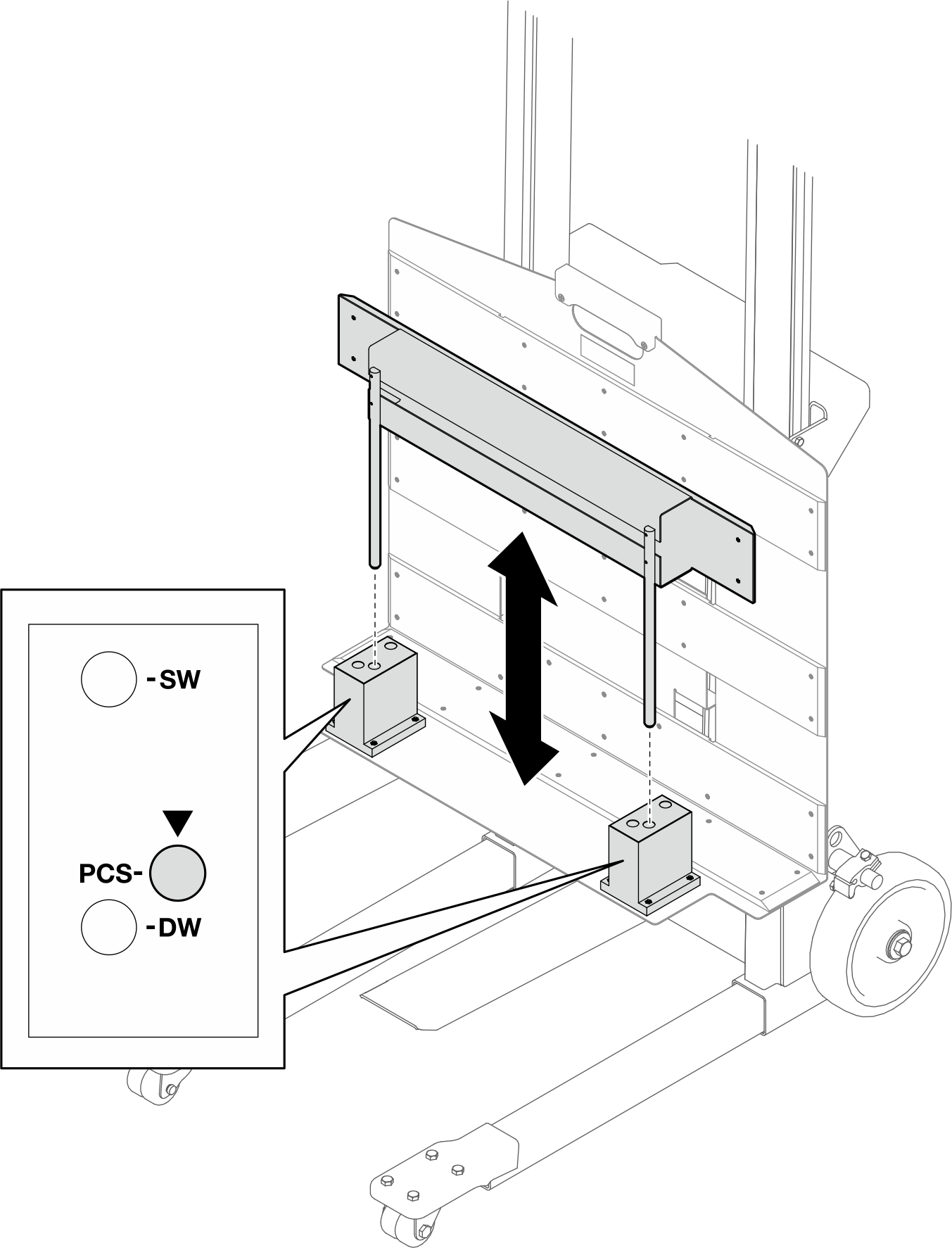

3. Stellen Sie den Vorrichtungsführungsanschlag auf die Position PCS ein. Wenn sich der Führungsanschlag nicht in der Position PCS befindet, heben Sie ihn an und installieren Sie ihn erneut in den PCS-Steckplätzen.

   Beschreibung des Anschlagetiketts	Vollständige Beschreibung
   SW	Einfache Breite
   PCS	Power Conversion Station
   DW	Doppelte Breite

   Abbildung 4. Vorrichtungsführungsanschlag auf PCS-Position eingestellt

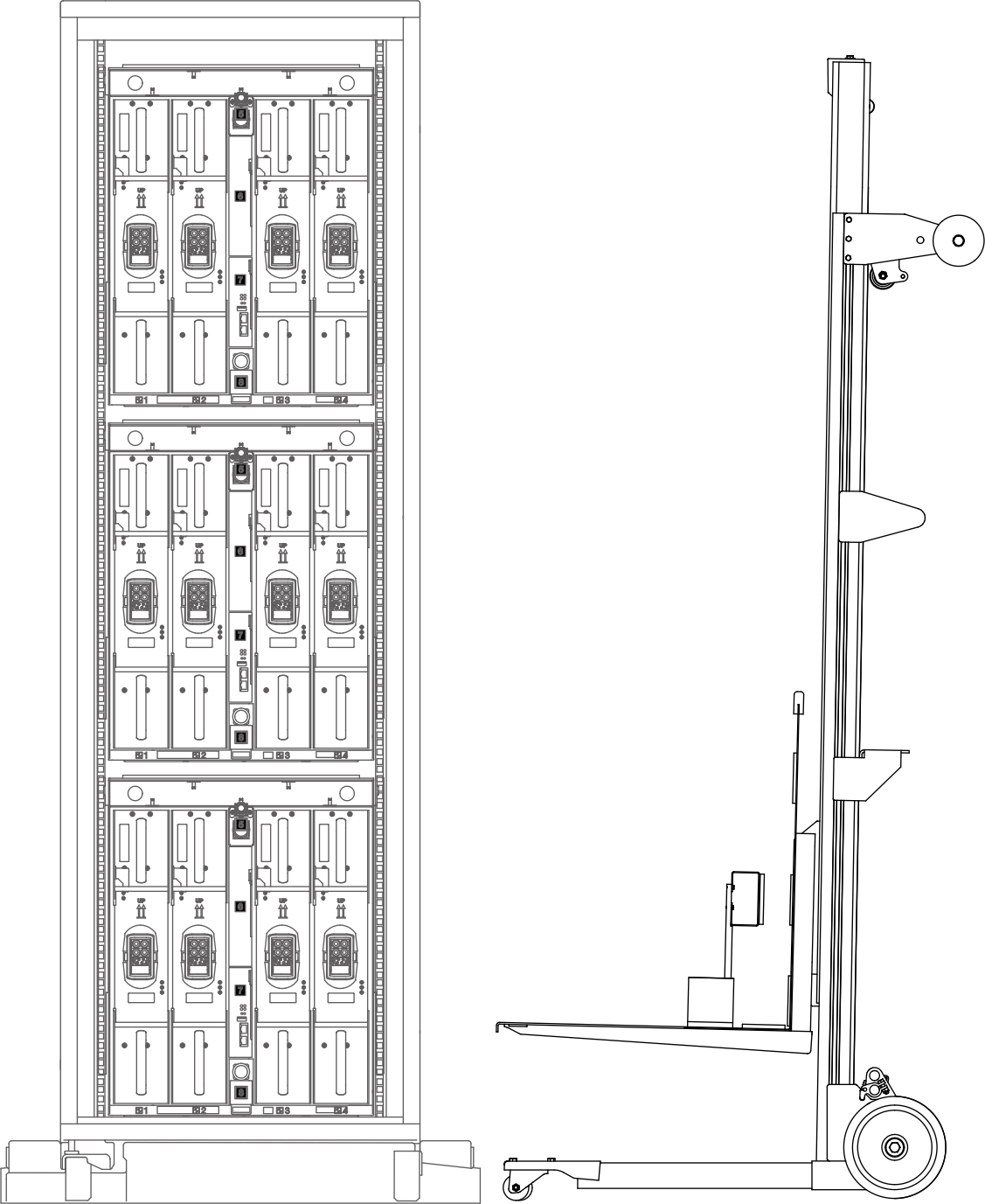

4. Bringen Sie die Hebevorrichtungsbaugruppe zur Rückseite des Racks.
   Abbildung 5. Platzierung der Hebevorrichtungsbaugruppe an der Rückseite des Racks

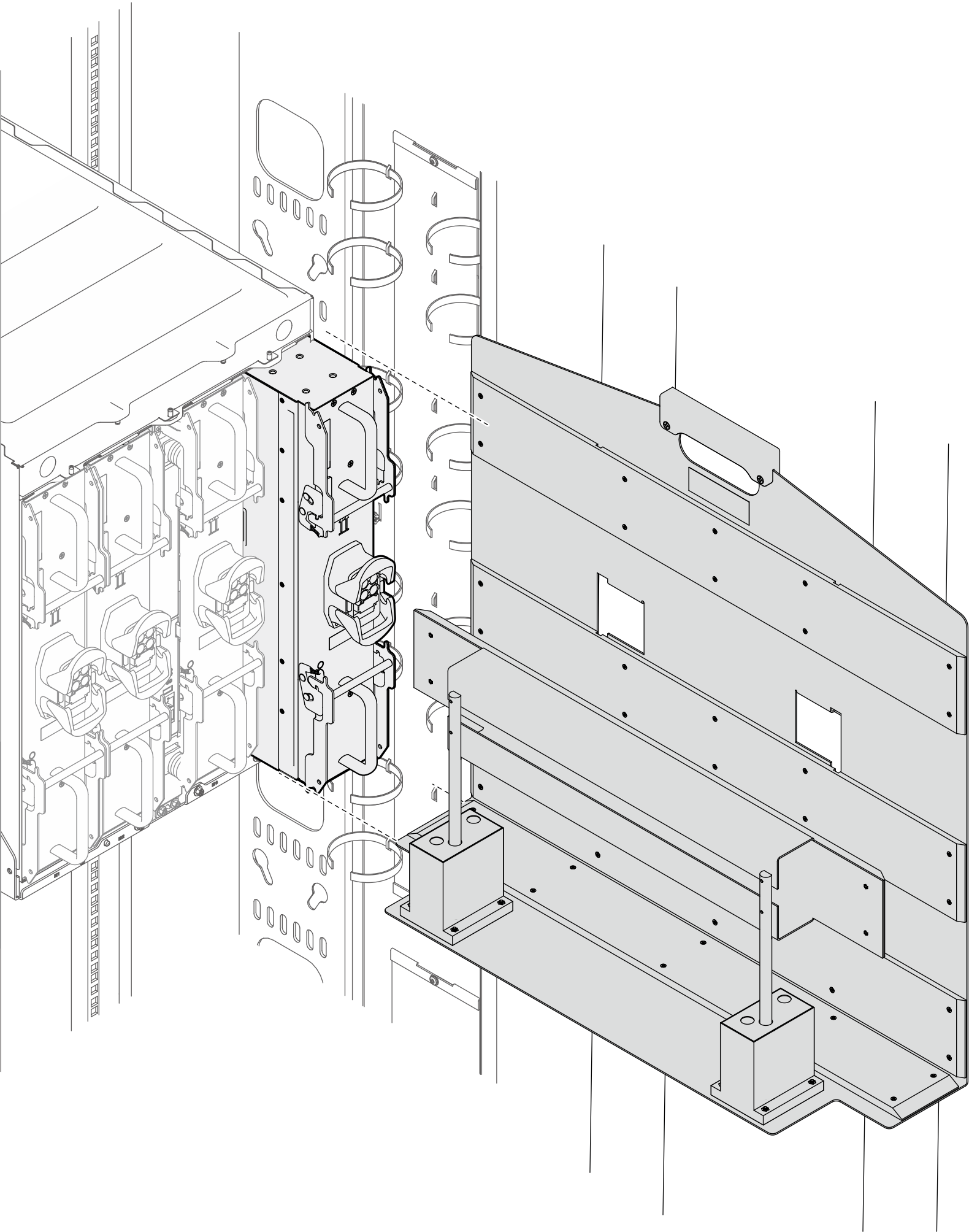

5. Richten Sie die Hebevorrichtung so aus, dass die Unterseite der Haltevorrichtung an der Unterseite der PCS ausgerichtet ist und die Vorderseite der Haltevorrichtung parallel zur Vorder- oder Rückseite der PCS verläuft.
   Anmerkung

   Drehen Sie den Griff der Hebevorrichtung im Uhrzeigersinn, um die Haltevorrichtung anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.





   Abbildung 6. Ausrichten von Vorrichtung und PCS


6. Drücken Sie das Fußpedal nach unten, um die Radbremse der Hebevorrichtung festzustellen.
   Abbildung 7. Feststellen der Radbremse der Hebevorrichtung

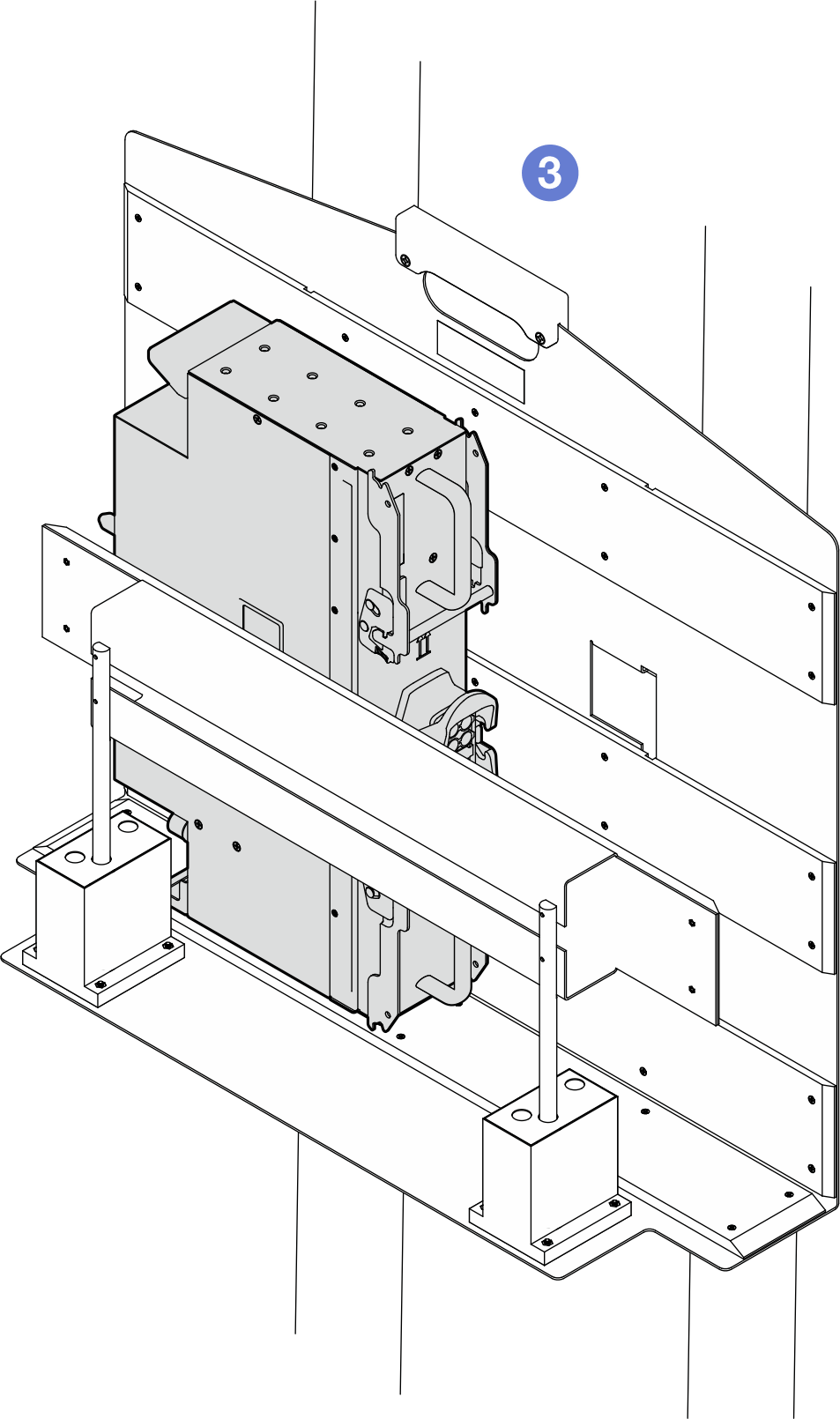

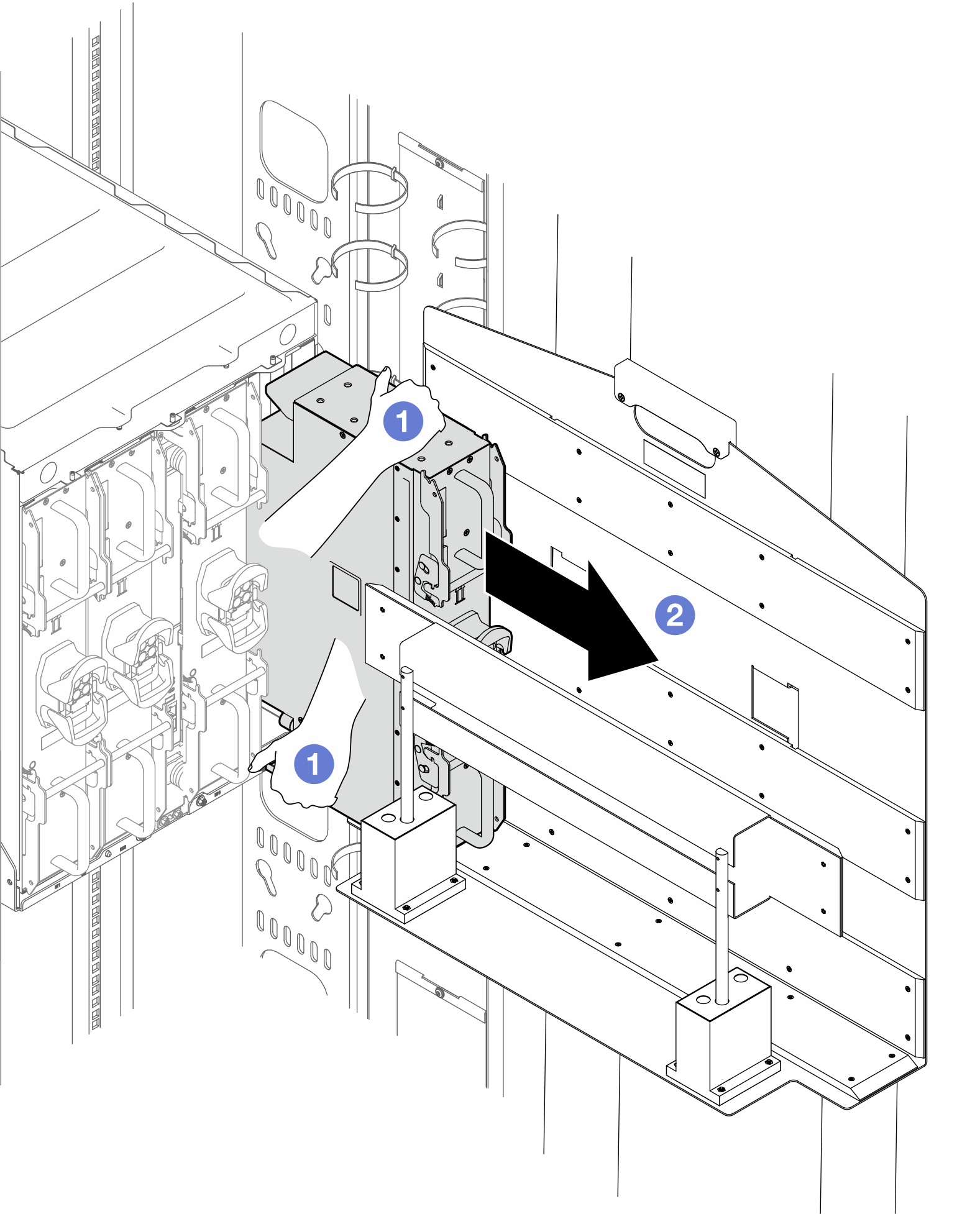

7. Versetzen Sie die PCS zur Vorrichtung.
   1. Greifen Sie den oberen und unteren Teil der PCS.
   2. Schieben Sie die PCS auf die Haltevorrichtung.
   3. Stellen Sie sicher, dass die PCS richtig in der Haltevorrichtung sitzt.
   Abbildung 8. Versetzen des Einbaurahmens zur Haltevorrichtung

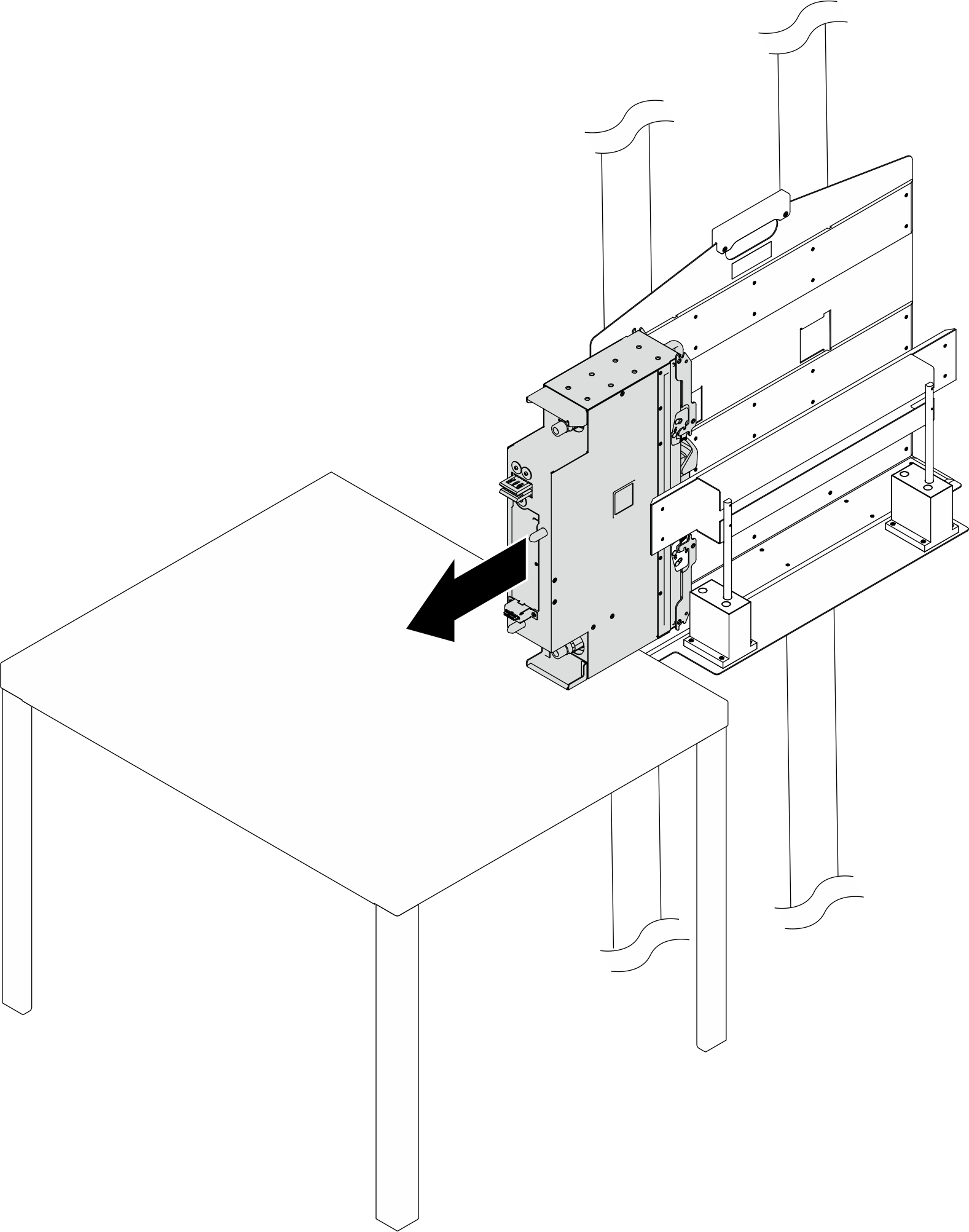

8. Legen Sie die PCS auf einen Arbeitstisch.
   Abbildung 9. Versetzen der PCS auf einen Arbeitstisch
