전력 변환 스테이션(PCS) 제거

다음 정보를 사용하여 전원 변환 스테이션(PCS)을 제거하십시오.

이 작업 정보

주의
서버의 무게로 인해 안전상의 이유로 트레이 또는 PCS 제거 시 Genie® Lift™ GL™-8 사용을 적극 권장합니다. Lenovo는 부가 고정 장치인 Genie Lift GL-8 Option Kit 및 GL-8 Kit for N1380 and SC Systems가 있는 리프트를 제공합니다. 현장에서 리프트 도구를 사용할 수 없는 경우에는 숙련된 기술자가 도착하여 재설치를 처리하기 전에 고객이 장비를 접근 가능하고 전원이 공급되는 영역으로 옮겨야 합니다. Lenovo는 랙이 없는 아이템을 통해 리프트 도구 및 추가 고정 장치로 N1380 및 SC 시스템을 위한 완벽한 솔루션을 구성할 것을 강력히 권고합니다.
주의
트레이 제거 및 설치를 위한 필수 도구.

  • 리프트 도구 어셈블리

    • Genie GL-8 리프트 도구 고정 장치와 함께 설치된 리프트 도구. 풋 릴리스 브레이크 또한 리프트 도구에 부착해야 합니다.

    • 조립 지침은 리프트 도구 어셈블리 설정의 내용을 참조하십시오.

  • 필수 도구 주문 정보는 ThinkSystem 서버 옵션의 내용을 참조하십시오.

PCS는 매우 무겁습니다. PCS를 옮길 때는 항상 PCS의 손잡이(1)를 잡고 양쪽 래치를 모두 반드시 닫힘 위치에 두어야 합니다.

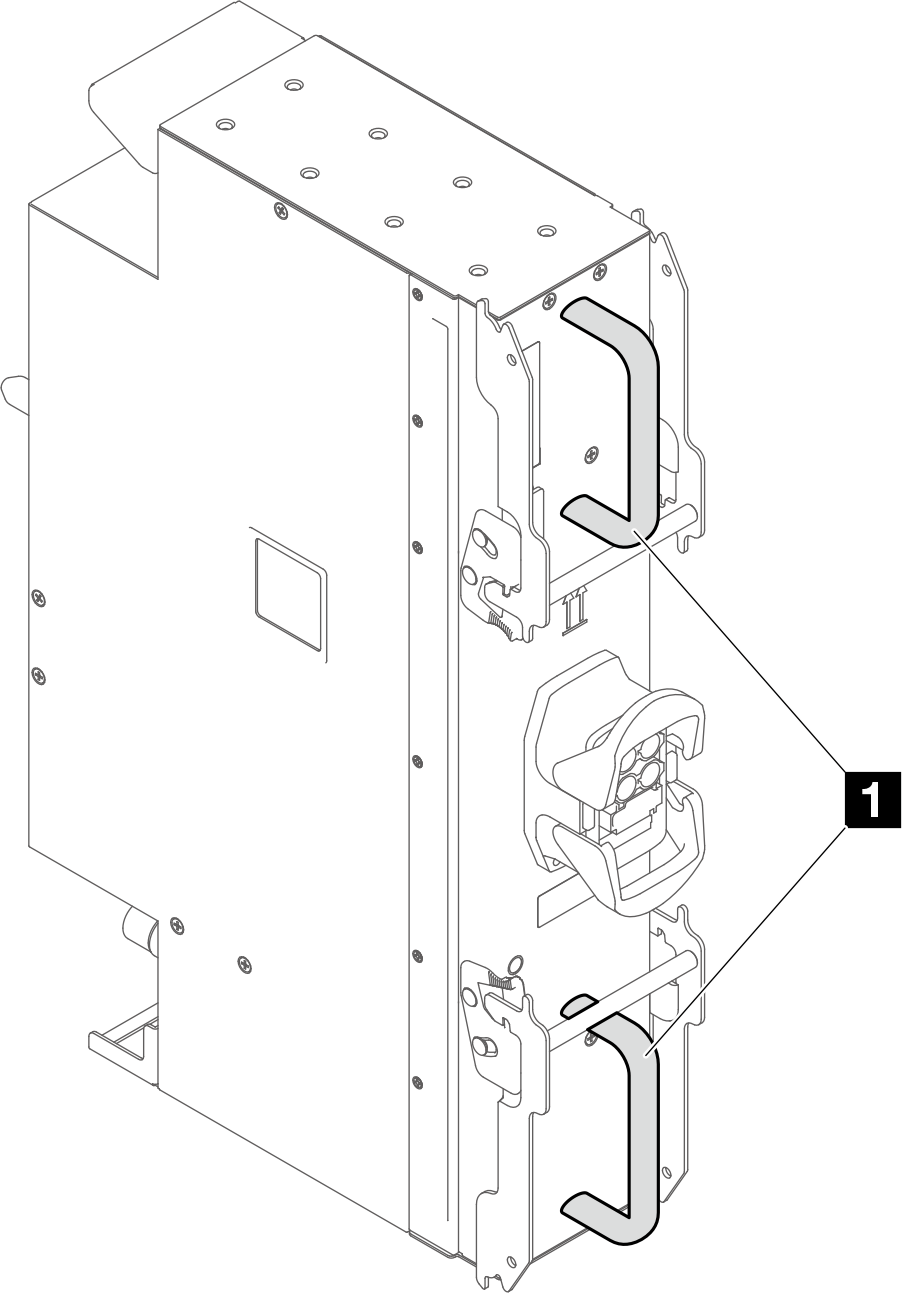

그림 1. 닫힘 위치의 PCS 래치

S001
shock hazard
위험
위험
전원, 전화 및 통신 케이블에 흐르는 전류는 위험합니다.

감전의 위험을 피하려면 다음과 같이 하십시오.

  • 모든 전원 코드를 접지된 콘센트/전원에 올바르게 연결하십시오.
  • 제품에 연결할 모든 장치를 콘센트/전원에 올바르게 연결하십시오.
  • 신호 케이블을 연결 또는 분리할 때 가능하면 한 손만 사용하십시오.
  • 주위에 화기 또는 습기가 있거나 손상된 장치는 켜지 마십시오.
  • 장치에 전원 코드가 여러 개 있을 수 있으며 장치에서 모든 전원을 제거하려면 전원에서 전원 코드를 모두 뽑아야 합니다.
S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
S035
shock hazard
경고

전원 공급 장치의 덮개나 이 레이블이 부착된 부품을 분해하지 마십시오. 이 레이블이 부착된 구성 요소의 내부에는 위험한 전압, 전류 및 에너지가 흐르고 있습니다. 이러한 구성 요소의 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 위와 같은 레이블이 부착된 부품의 고장이 의심스러운 경우, 서비스 기술자에게 문의하십시오.

S040
use protective gloves
경고
이 절차에는 보호 장갑을 착용해야 합니다.
경고


하이 터치 전류. 전원에 연결하기 전에 접지에 연결하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 전원 변환 스테이션 뒷면의 커넥터에서 전원 코드를 분리하십시오.

  • 솔루션에 PCS가 하나만 설치된 경우 전원 변환 스테이션을 제거하기 전에 솔루션을 꺼야 합니다.

중요사항

PCS를 제거하기 전에 노드를 유휴 상태 또는 전원 꺼짐 상태로 전환하여 엔클로저에 설치된 각 노드의 전원 부하를 줄이는 것이 좋습니다.

PCS를 제거할 때 다음 SMM3 이벤트 메시지가 나타날 수 있습니다. 이러한 SMM3 이벤트 메시지는 교체 PCS를 설치하기 전에 무시할 수 있습니다. 자세한 정보는 개의 메시지를 참조하십시오.

표 1. PCS를 제거한 후 SMM3 메시지
SMM3 메시지영향을 받는 PCS설명
이러한 이벤트는 전원 뱅크 부족으로 인해 발생했으며 무시할 수 있습니다.
1807010015해당사항 없음FPGA 스로틀: 섀시, 이상 없음에서 비위험으로의 전환이 어설션됨
180702001A엔클로저 PMax 초과: 섀시, 약간 심각한 상태에서 위험 상태로의 전환이 어설션됨
180702001B엔클로저 PMin 초과: 섀시, 약간 심각한 상태에서 위험 상태로의 전환이 어설션됨
섀시에서 제거된 PCS에서는 이러한 이벤트가 정상으로 취급될 수 있습니다.
0807070048 / 0807070049 / 080707004A / 080707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # EPOW: 전원 공급 장치 센서, 모니터가 어설션됨
086F030040 / 086F030041 / 086F030042 / 086F030043PCS #: 전원 공급 장치 센서, 전원 공급 장치 입력 손실(AC/DC)이 어설션됨
086F010050 / 086F010051 / 086F010052 / 086F010053PCS # Vin UV: 전원 공급 장치 센서, 전원 공급 장치 장애 감지됨이 어설션됨
090B030011해당사항 없음전원 리소스: 전원 장치 센서, 중복에서 비중복: 충분이 어설션됨
0887070048 / 0887070049 / 088707004A / 088707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # EPOW: 전원 공급 장치 센서, 모니터가 어설션 해제됨
08EF000040 / 08EF000041 / 08EF000042 / 08EF000043PCS #: 존재 감지됨이 어설션 해제됨
08EF030040 / 08EF030041 / 08EF030042 / 08EF030043PCS #: 전원 공급 장치 센서, 전원 공급 장치 입력 손실(AC/DC)이 어설션 해제됨
08EF010050 / 08EF010051 / 08EF010052 / 08EF010053PCS # Vin UV: 전원 공급 장치 센서, 전원 공급 장치 장애 감지됨이 어설션 해제됨
섀시에 있는 PCS에서는 시스템 로딩에 따라 이러한 이벤트가 발생할 수도 있습니다.
080701004C / 080701004D / 080701004E / 080701004FPCS 1 / PCS 2 / PCS 3 / PCS 4PCS 1 / PCS 2 / PCS 3 / PCS 4: PCS # 스로틀: 전원 공급 장치, 이상 없음에서 비위험으로의 전환이 어설션됨
086F010054 / 086F010055 / 086F010056 / 086F010057PCS 1 / PCS 2 / PCS 3 / PCS 4: PCS # Iout OC: 전원 공급 장치, 장애 감지됨이 어설션됨
086F010060 / 086F010061 / 086F010062 / 086F010063PCS 1 / PCS 2 / PCS 3 / PCS 4: PCS # 과열: 전원 공급 장치, 장애 감지됨이 어설션됨
086F010044 / 086F010045 / 086F010046 / 086F010047PCS 1 / PCS 2 / PCS 3 / PCS 4: PCS # OVS 결함: 전원 공급 장치, 장애 감지됨이 어설션됨
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 전원 케이블을 분리하십시오.
    1. 전원 소켓 래치를 바깥쪽으로 돌리십시오.
    2. PCS에서 전원 케이블을 분리하십시오.

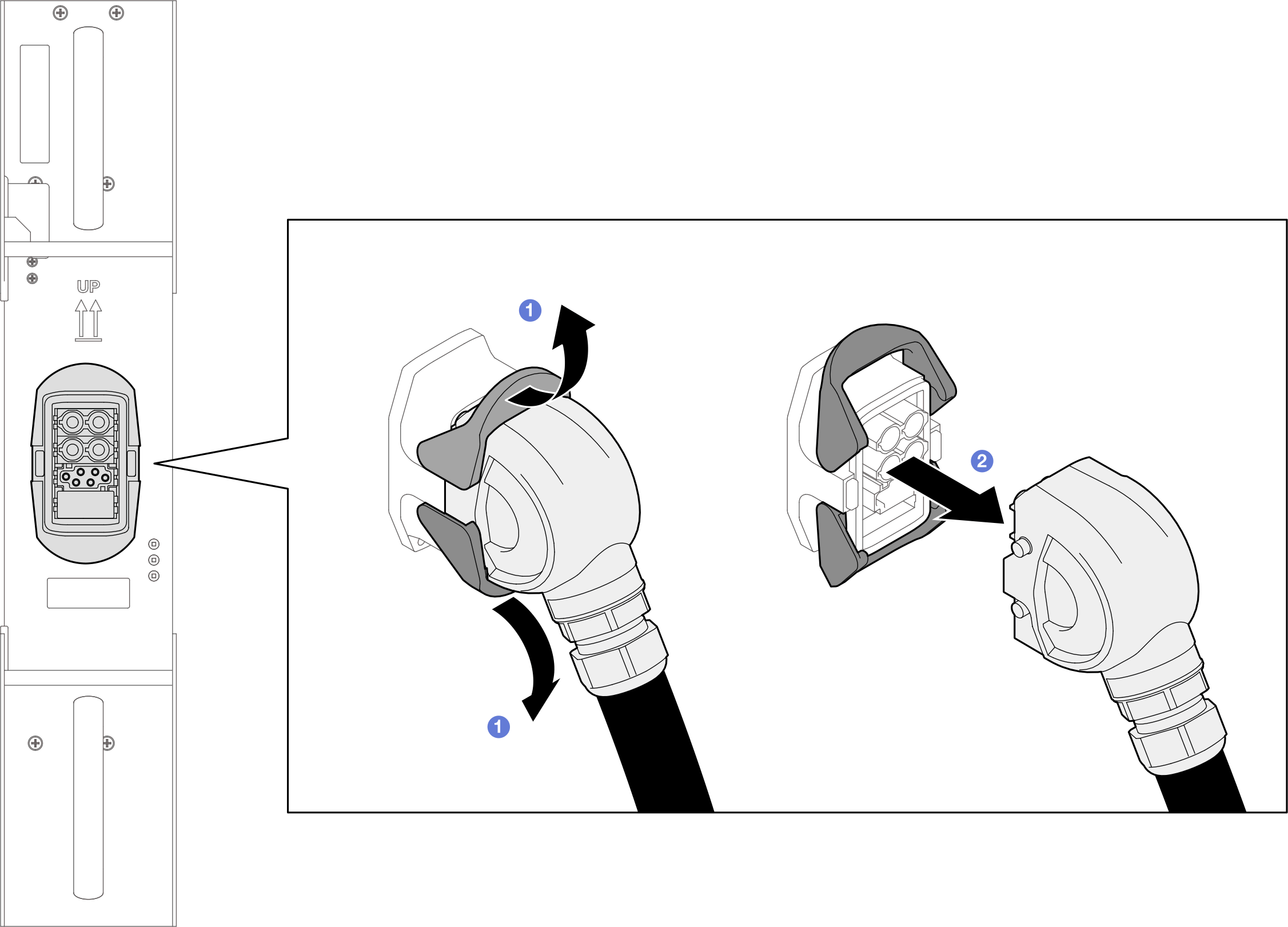

    그림 2. PCS 전원 케이블 분리

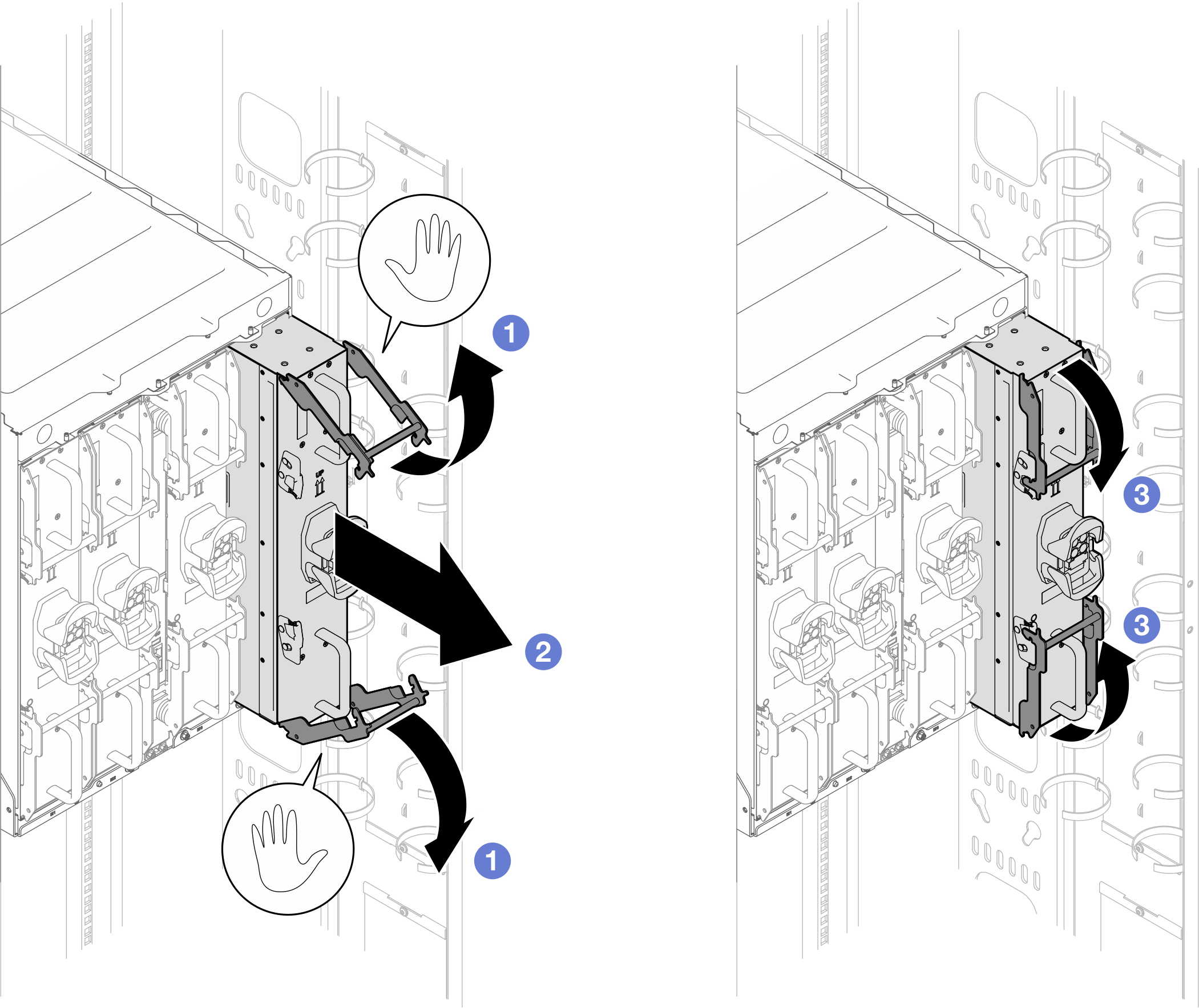

  2. 엔클로저에서 PCS를 약간 뺍니다.
    1. 래치를 바깥쪽으로 돌리십시오. PCS가 엔클로저 밖으로 살짝 나옵니다.
    2. 손잡이를 잡고 PCS를 엔클로저에서 살짝 당겨 빼냅니다.
      주
      PCS를 너무 멀리 당기지 않고, PCS가 아래쪽으로 기울지 않도록 주의합니다.
    3. 래치를 닫힘 위치까지 안쪽으로 돌립니다.
      그림 3. 엔클로저에서 PCS를 살짝 당기기

  3. PCS 위치에 맞도록 고정 장치 가이드 펜스를 조정합니다. 가이드 펜스가 PCS 위치에 있지 않은 경우, 가이드 펜스를 들어 올려 PCS 슬롯에 다시 설치합니다.
    펜스 라벨 설명전체 설명
    SW싱글 와이드
    PCS전력 변환 스테이션
    DW더블 와이드

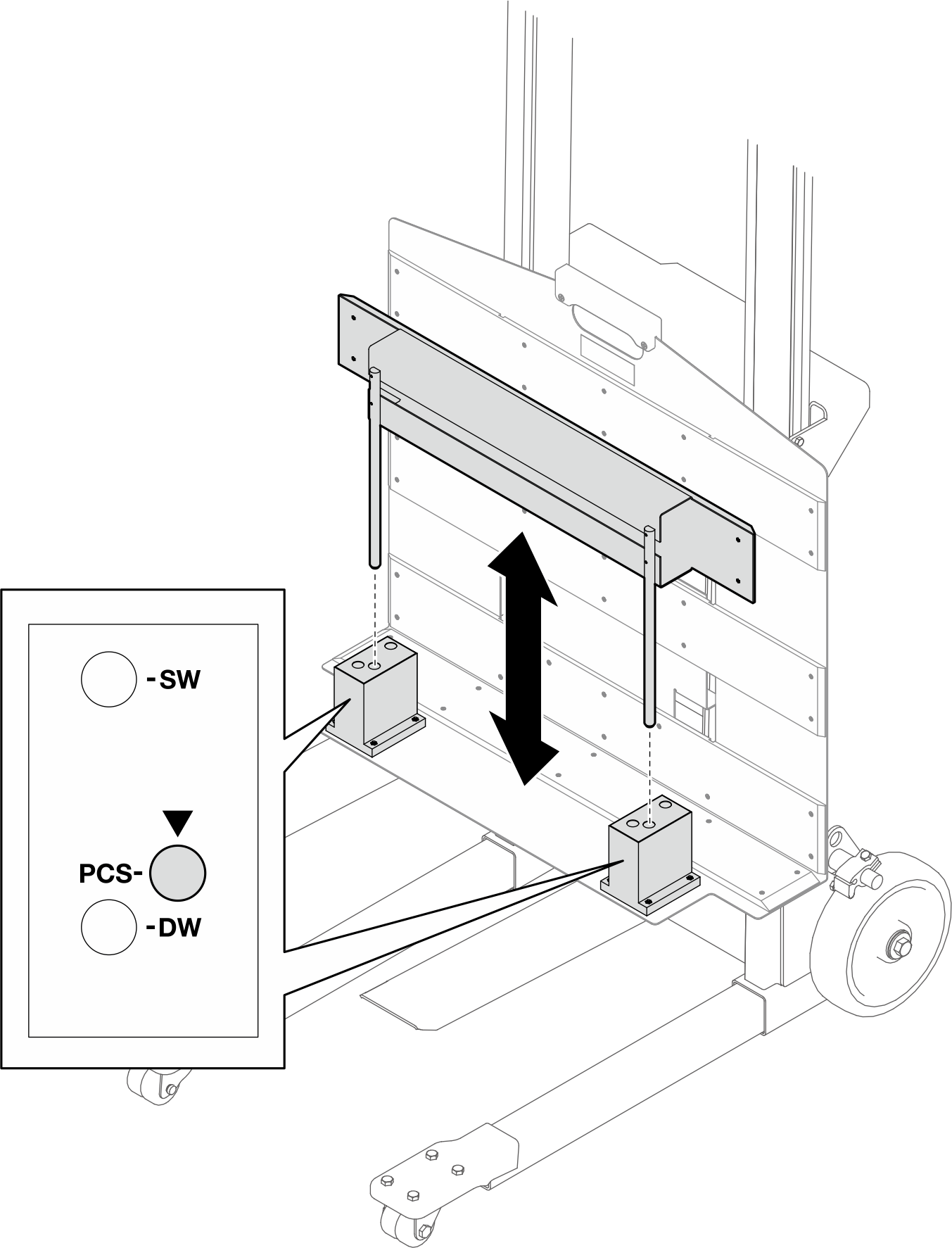

    그림 4. PCS 위치로 설정된 고정 가이드 펜스

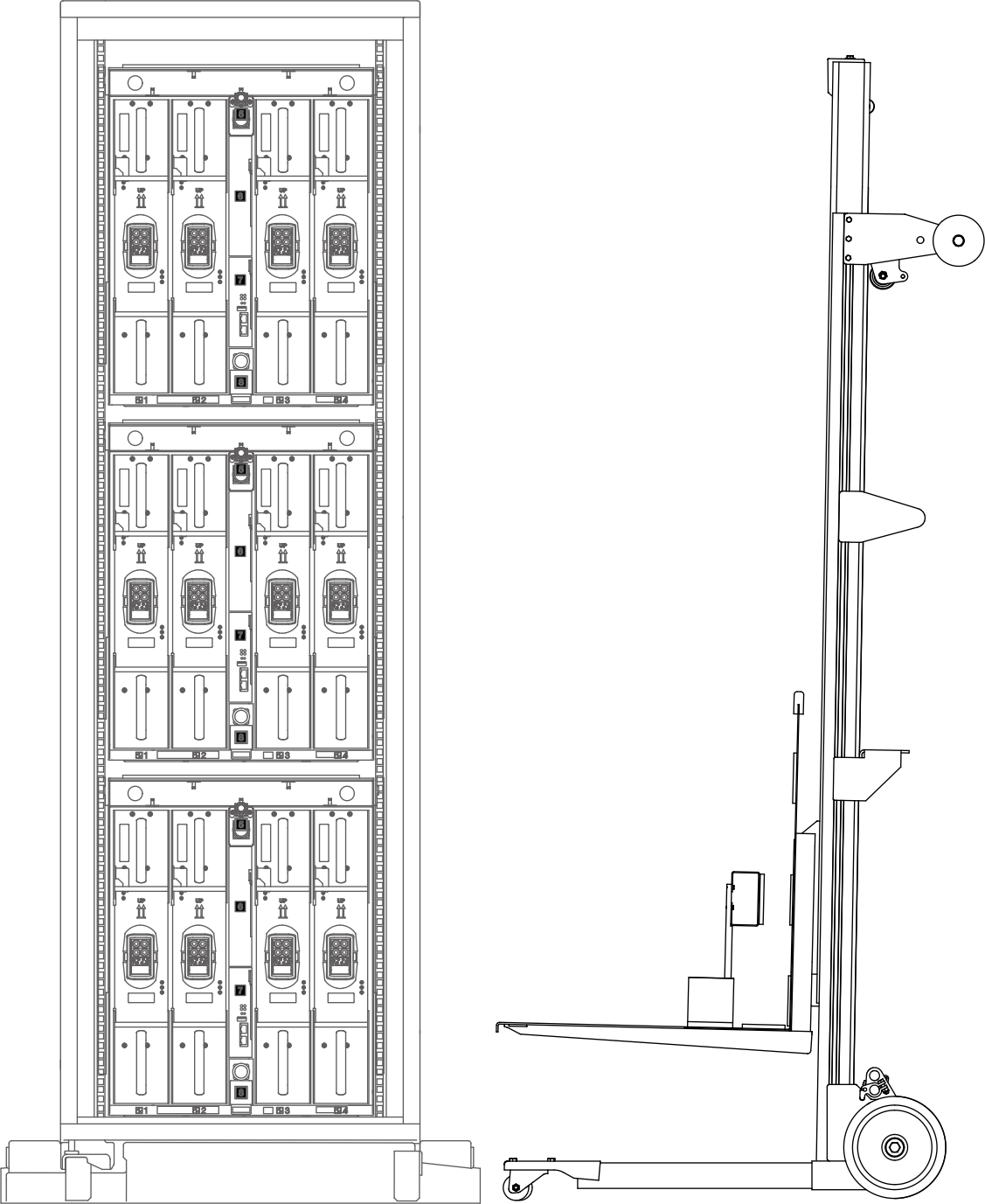

  4. 리프트 도구 어셈블리를 랙 뒷면으로 이동하십시오.
    그림 5. 랙 뒷면에 리프트 도구 어셈블리 배치

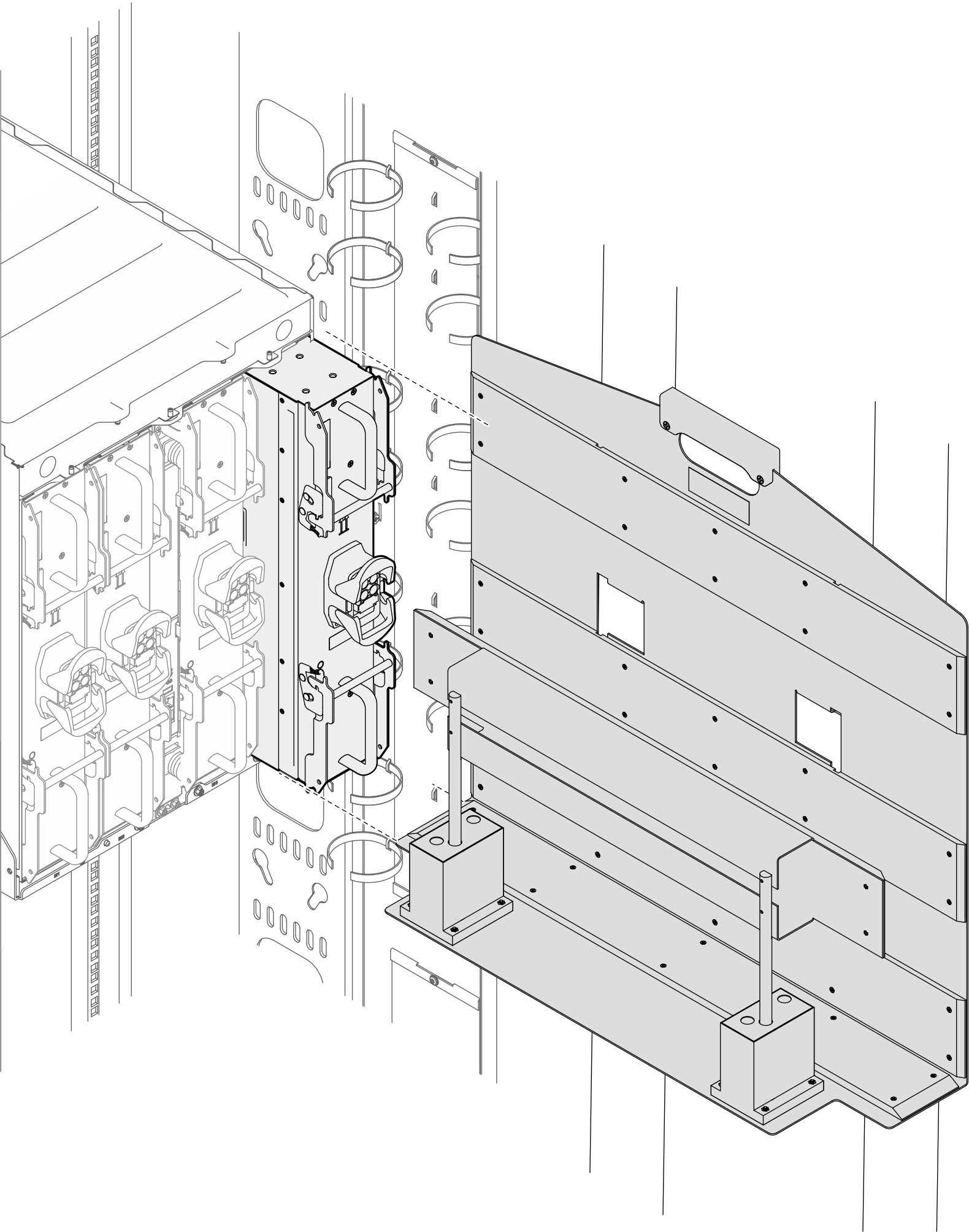

  5. 고정 장치 밑면이 PCS 밑면과 정렬되고 고정 장치 앞면이 PCS 앞면 또는 뒷면과 평행을 이루도록 리프트 도구를 조정합니다.
    주
    리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.


    그림 6. 고정 장치와 PCS 정렬

  6. 풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
    그림 7. 리프트 도구 휠 브레이크 잠그기

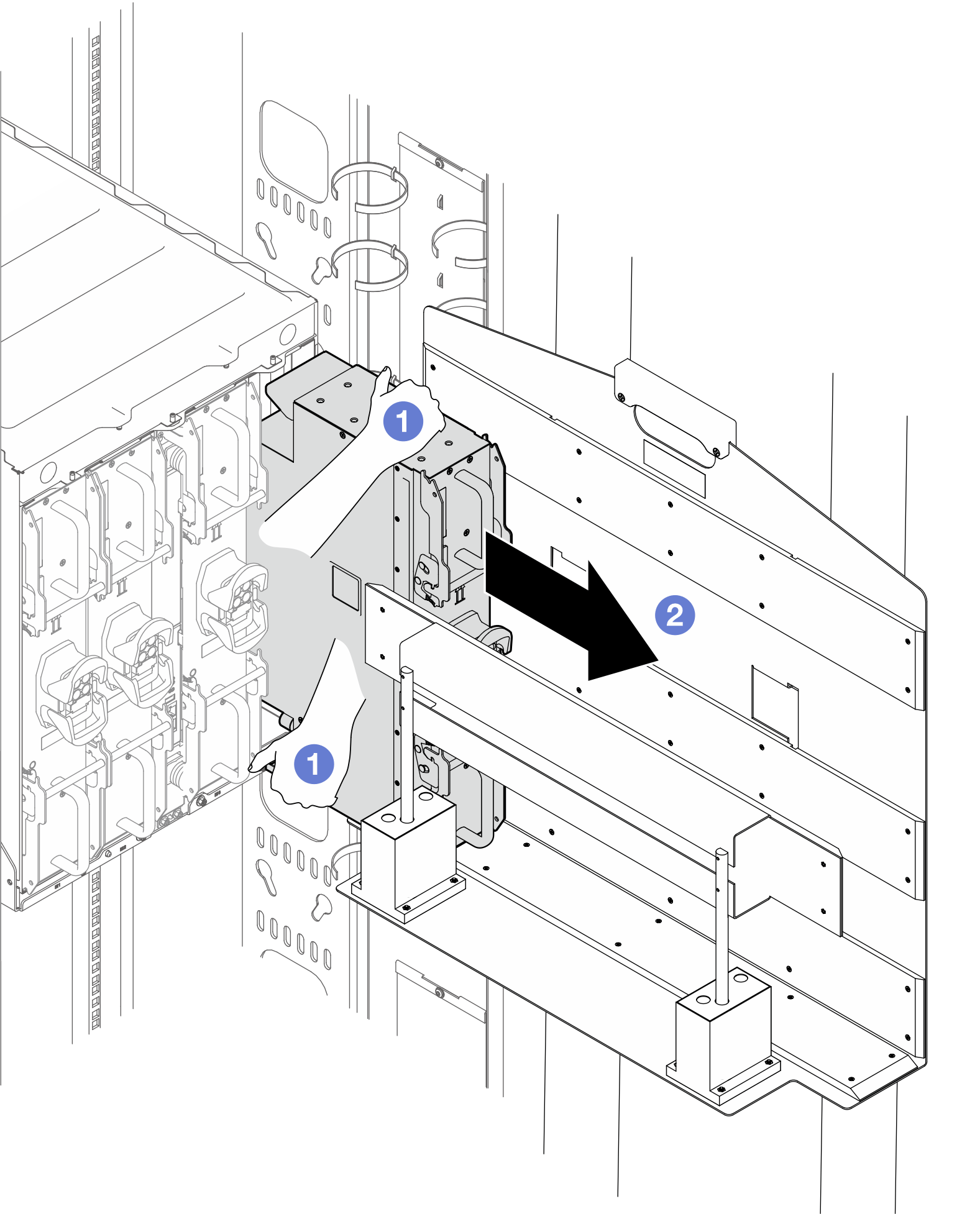

  7. PCS를 고정 장치로 이동합니다.
    1. PCS의 위쪽 및 아래쪽 부분을 잡습니다.
    2. PCS를 고정 장치에 대고 누릅니다.

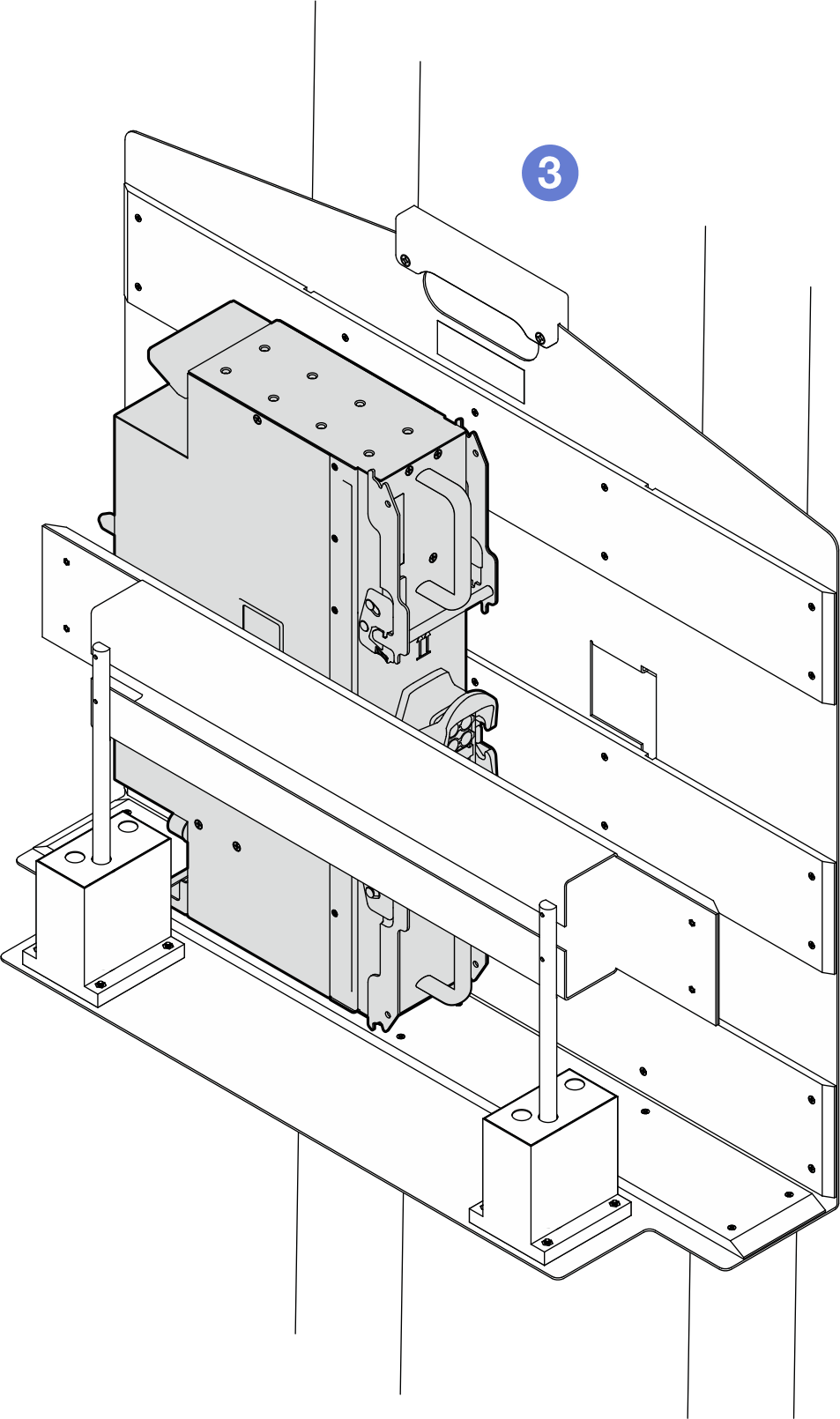

    3. PCS가 고정 장치에 제대로 장착되었는지 확인합니다.
    그림 8. 트레이를 고정 장치로 옮기기

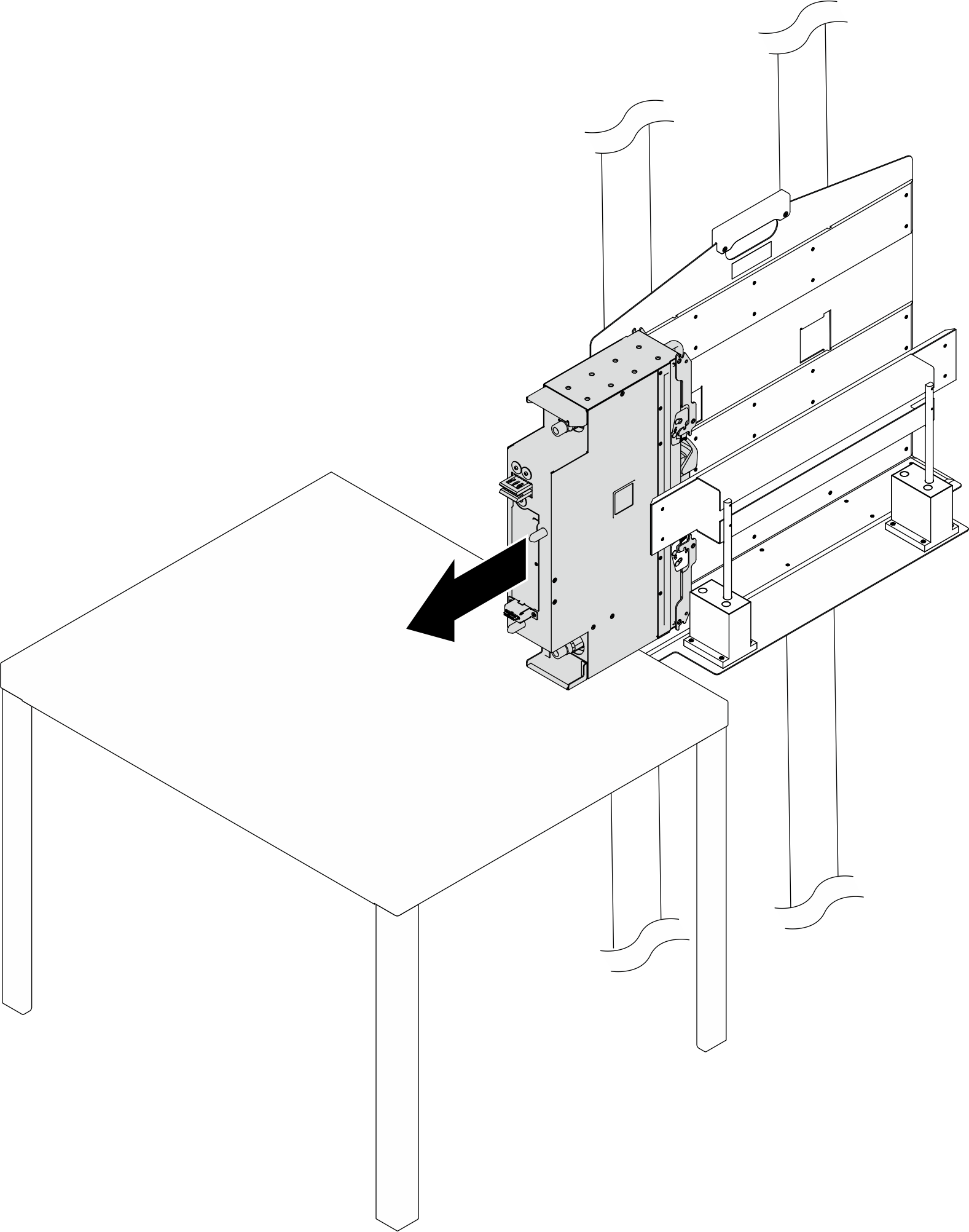

  8. PCS를 작업 테이블로 옮깁니다.
    그림 9. PCS를 작업 테이블로 옮기기

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
