卸下电源转换站(PCS)

按以下信息卸下电源转换站(PCS)。

关于本任务

注意
鉴于服务器的重量,出于安全考虑,强烈建议在卸下托盘或 PCS 时使用 Genie® Lift™ GL™-8。Lenovo 提供了带有附加夹具 Genie Lift GL-8 Option KitGL-8 Kit for N1380 and SC Systems 的起重工具。如果现场没有可用的升降设备,客户必须在经过培训的技术人员到达并处理重新安装之前将设备移动到方便操作且通电的区域。Lenovo 强烈建议使用升降设备及其附加配件通过非机架安装物品为 N1380 和 SC 系统配置完整的解决方案。
注意
用于托盘拆卸和安装的必备工具。
PCS 非常重。移动 PCS 时,请始终抓住 PCS 的手柄(1),并确保两个滑锁保持在闭合位置。

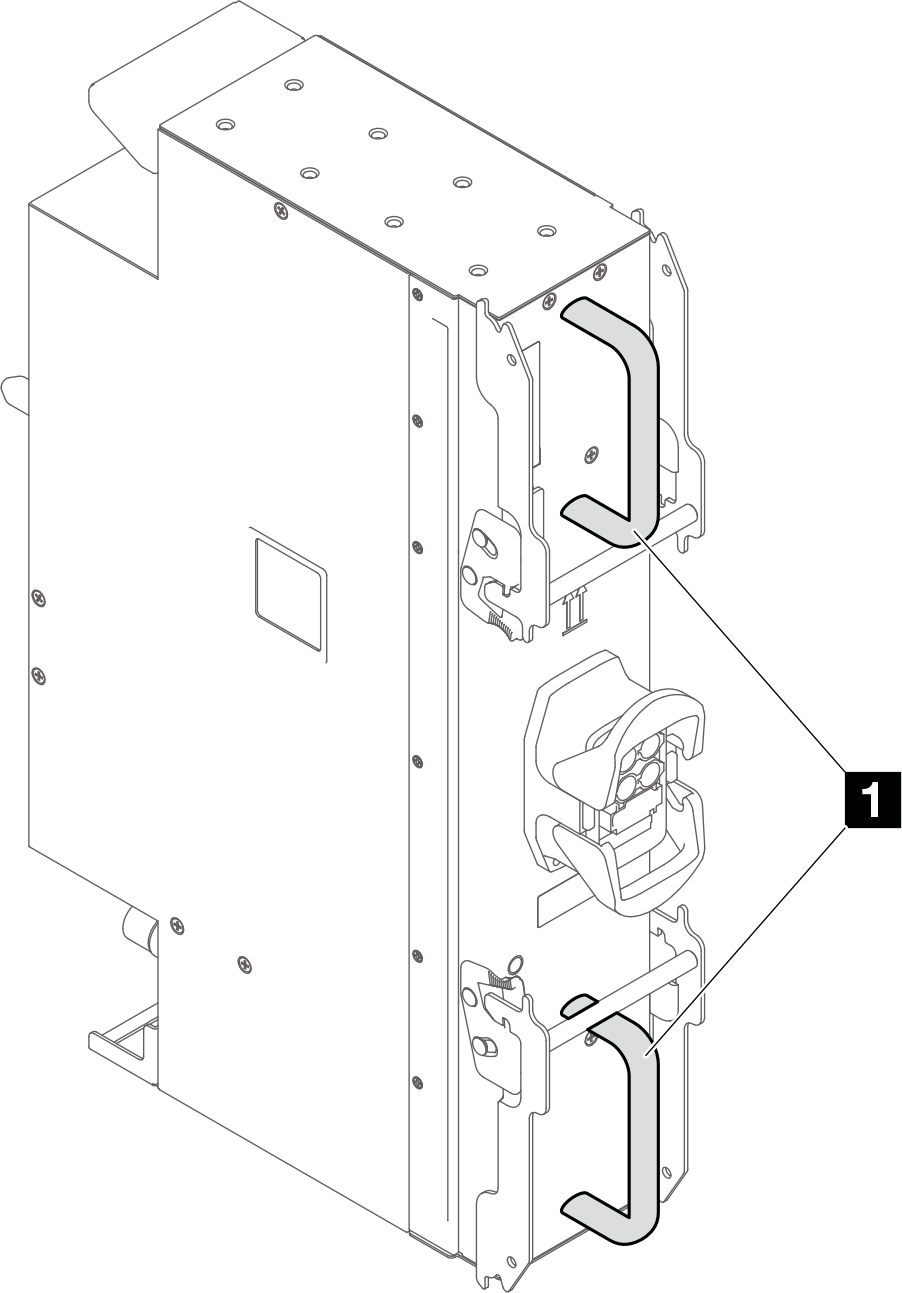

图 1. PCS 滑锁处于闭合位置

S001
shock hazard
危险
危险
电源、电话和通信线缆的电流具有危险性。

为避免电击危险:

  • 将所有电源线连接至正确连线且妥善接地的电源插座/电源。
  • 将所有要连接到本产品的设备连接到正确连线的插座/电源。
  • 尽量用一只手连接或拔下信号线缆。
  • 切勿在有火灾、水灾或房屋倒塌迹象时开启任何设备。
  • 设备可能具有多根电源线;要使设备完全断电,请确保从电源拔下所有电源线。
S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
S035
shock hazard
警告

切勿卸下电源模块外盖或贴有此标签的任何部件的外盖。任何贴有该标签的组件内部都存在可能构成危险电压等级、电流等级和能级。这些组件内部没有可维护的部件。如果您怀疑某个部件有问题,请联系技术服务人员。

S040
use protective gloves
警告
此过程应佩戴保护手套。
警告


高接触电流。连接电源之前,请先接地。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 从电源转换站背面的接口中拔下电源线。

  • 如果解决方案中仅安装了一个 PCS,则在卸下 PCS 前必须关闭解决方案。

重要

在卸下 PCS 之前,强烈建议将节点置于空闲状态或电源关闭状态,以降低安装在机柜中的每个节点的电源负载。

卸下 PCS 时,可能会显示以下 SMM3 事件消息。在安装替换 PCS 之前,可以忽略这些 SMM3 事件消息。如需详细信息,请参阅消息

表 1. 卸下 PCS 后的 SMM3 消息
SMM3 消息受影响的 PCS描述
这些事件生效的原因在于电源组不足,可忽略不计。
1807010015不适用FPGA 调速:机箱,从正常状态到非紧急状态的转变已生效
180702001A机柜最大功率已超:机箱,从次严重到紧急状态的转变已生效
180702001B机柜最小功率已超:机箱,从次严重状态到紧急状态的转变已生效
在已从机箱卸下的 PCS 上,这些事件可视为正常事件。
0807070048 / 0807070049 / 080707004A / 080707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # 提前关机警告:电源模块传感器,监控器已生效
086F030040 / 086F030041 / 086F030042 / 086F030043PCS #:电源模块传感器,“失去电源模块输入(交流/直流)”已生效
086F010050 / 086F010051 / 086F010052 / 086F010053PCS # 输入电压欠压:电源模块传感器,“检测到电源模块故障”已生效
090B030011不适用电源:电源单元传感器,从“冗余”到“非冗余:资源充足”状态的转变已生效
0887070048 / 0887070049 / 088707004A / 088707004BPCS 1 / PCS 2 / PCS 3 / PCS 4PCS # 提前关机警告:电源模块传感器,监控器已失效
08EF000040 / 08EF000041 / 08EF000042 / 08EF000043PCS #:“检测到存在”已失效
08EF030040 / 08EF030041 / 08EF030042 / 08EF030043PCS #:电源模块传感器,“失去电源模块输入(交流/直流)”已失效
08EF010050 / 08EF010051 / 08EF010052 / 08EF010053PCS # 输入电压欠压:电源模块传感器,“检测到电源模块故障”已失效
在机箱中的 PCS 上,这些事件的出现可能取决于系统负载。
080701004C / 080701004D / 080701004E / 080701004FPCS 1 / PCS 2 / PCS 3 / PCS 4PCS 1 / PCS 2 / PCS 3 / PCS 4:PCS # 调速:电源模块,从正常状态到非紧急状态的转变已生效
086F010054 / 086F010055 / 086F010056 / 086F010057PCS 1 / PCS 2 / PCS 3 / PCS 4:PCS # 输出电流过流:电源模块,“检测到故障”已生效
086F010060 / 086F010061 / 086F010062 / 086F010063PCS 1 / PCS 2 / PCS 3 / PCS 4:PCS # 温度过高:电源模块,“检测到故障”已生效
086F010044 / 086F010045 / 086F010046 / 086F010047PCS 1 / PCS 2 / PCS 3 / PCS 4:PCS # 超额配置故障:电源模块,“检测到故障”已生效
观看操作过程
  • 关于此过程的视频请见 YouTube

过程

  1. 拔下电源线。
    1. 向外旋转电源插座滑锁。
    2. 从 PCS 上拔下电源线。

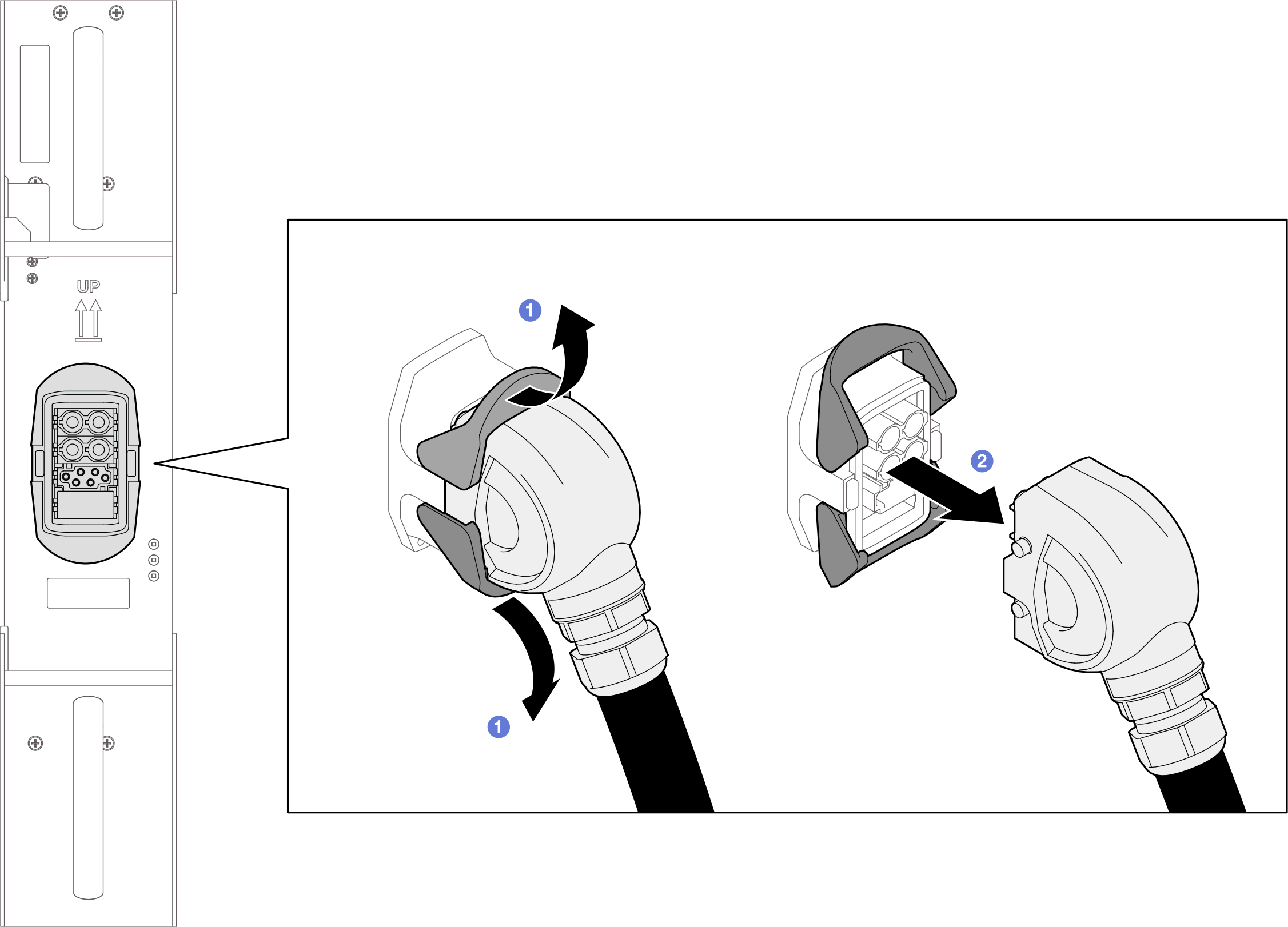

    图 2. 拔下 PCS 电源线

  2. 从机柜中轻轻卸下 PCS。
    1. 向外旋转滑锁,PCS 会稍稍从机柜中移出。
    2. 抓住手柄,然后将 PCS 从机柜中轻轻拉出。
      避免将 PCS 拉出过多,不要让 PCS 向下倾斜。
    3. 将滑锁向内旋转至闭合位置。

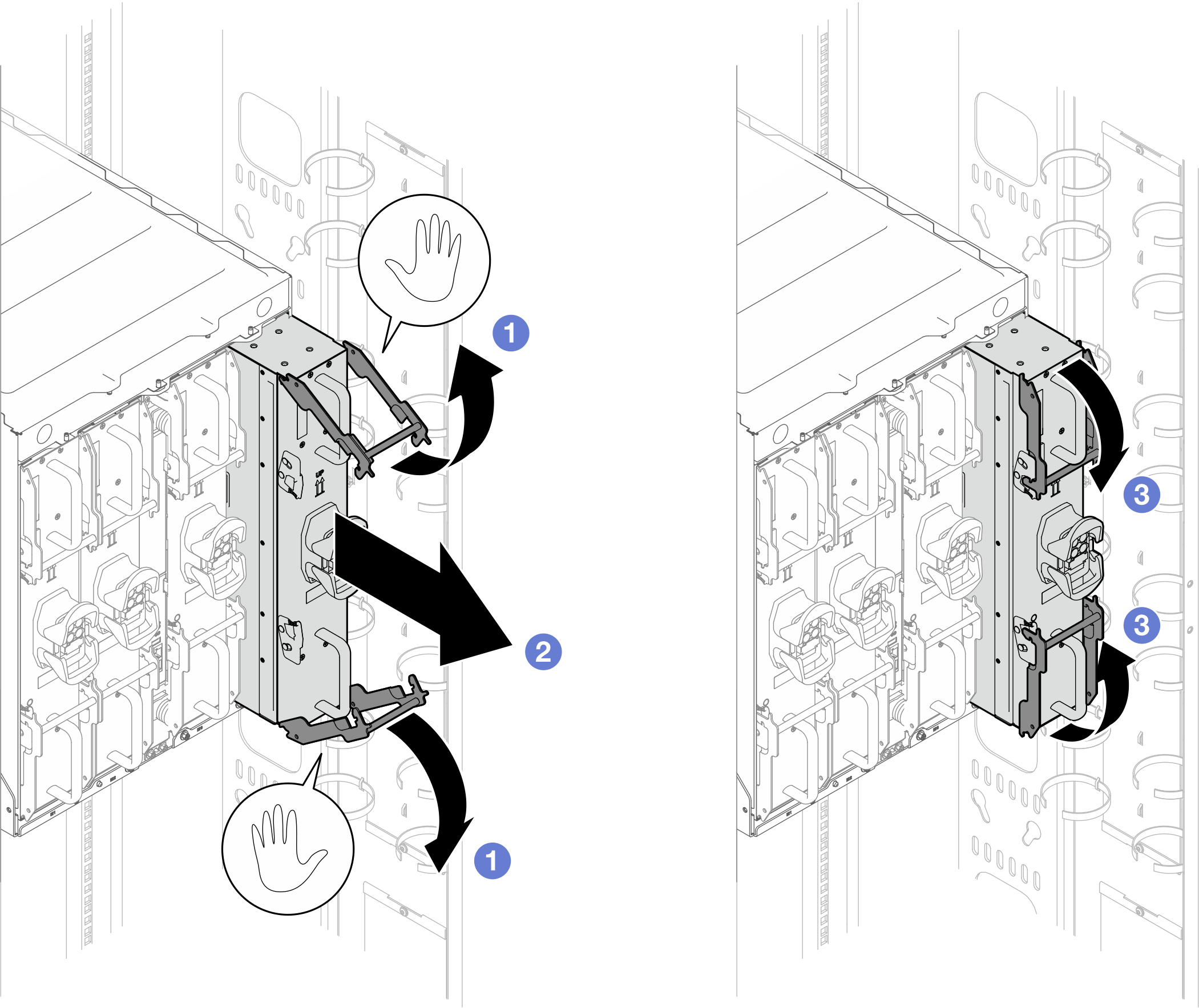

      图 3. 将 PCS 从机柜中轻轻拉出

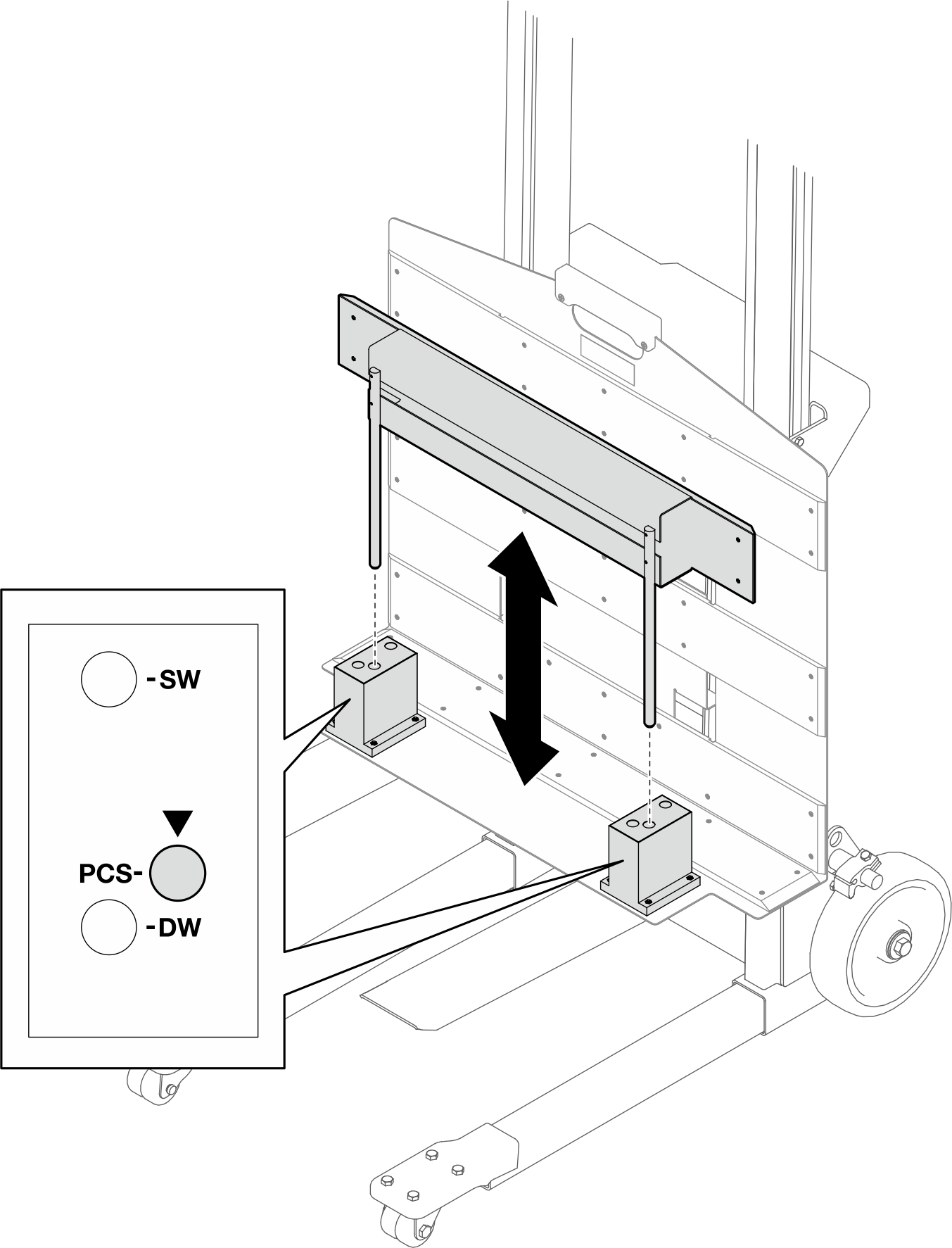

  3. 将夹具导向挡板调整到 PCS 位置。如果导向挡板不在 PCS 位置,请提起导向挡板,然后将其重新安装到 PCS 插槽中。
    挡板标签描述完整描述
    SW单宽
    PCS电源转换站
    DW双宽

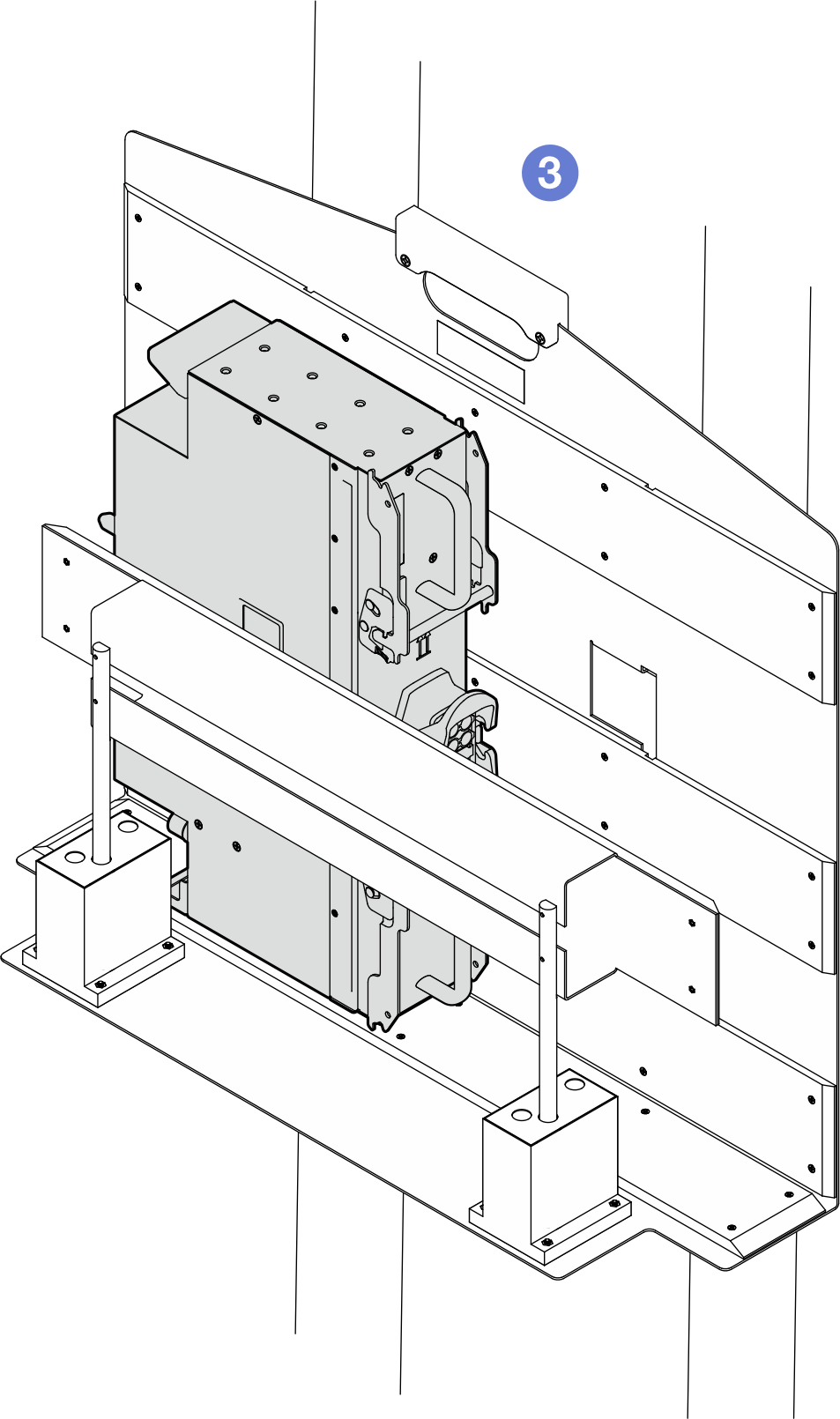

    图 4. 夹具导向挡板调整到 PCS 位置

  4. 将起重工具组合件移至机架背面。

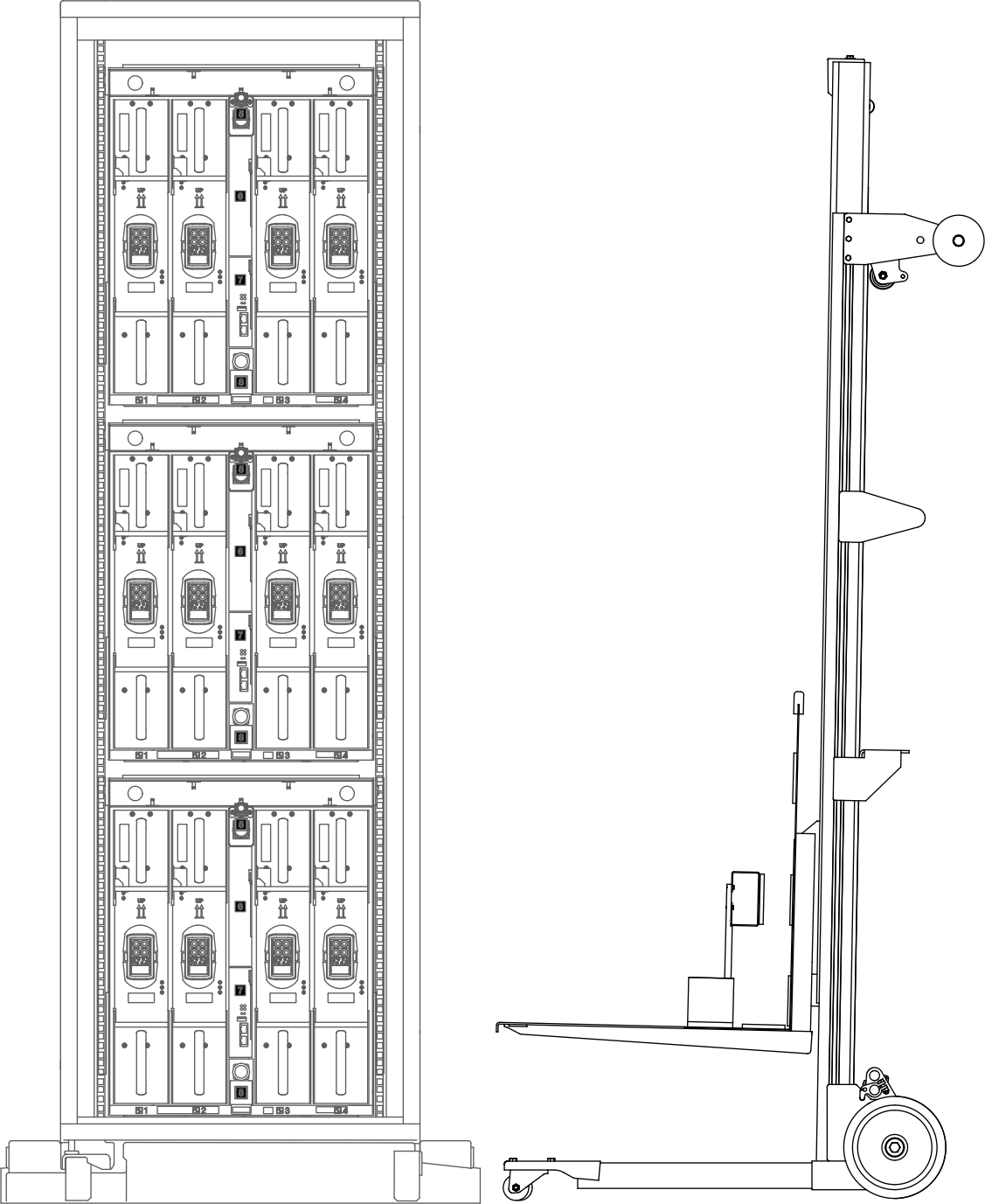

    图 5. 起重工具组合件放置在机架背面

  5. 调整起重工具,使夹具底部与 PCS 底部对齐,并且夹具正面与 PCS 正面或背面平行。
    顺时针旋转起重工具的手柄可以抬起夹具,而逆时针旋转将使夹具降低。

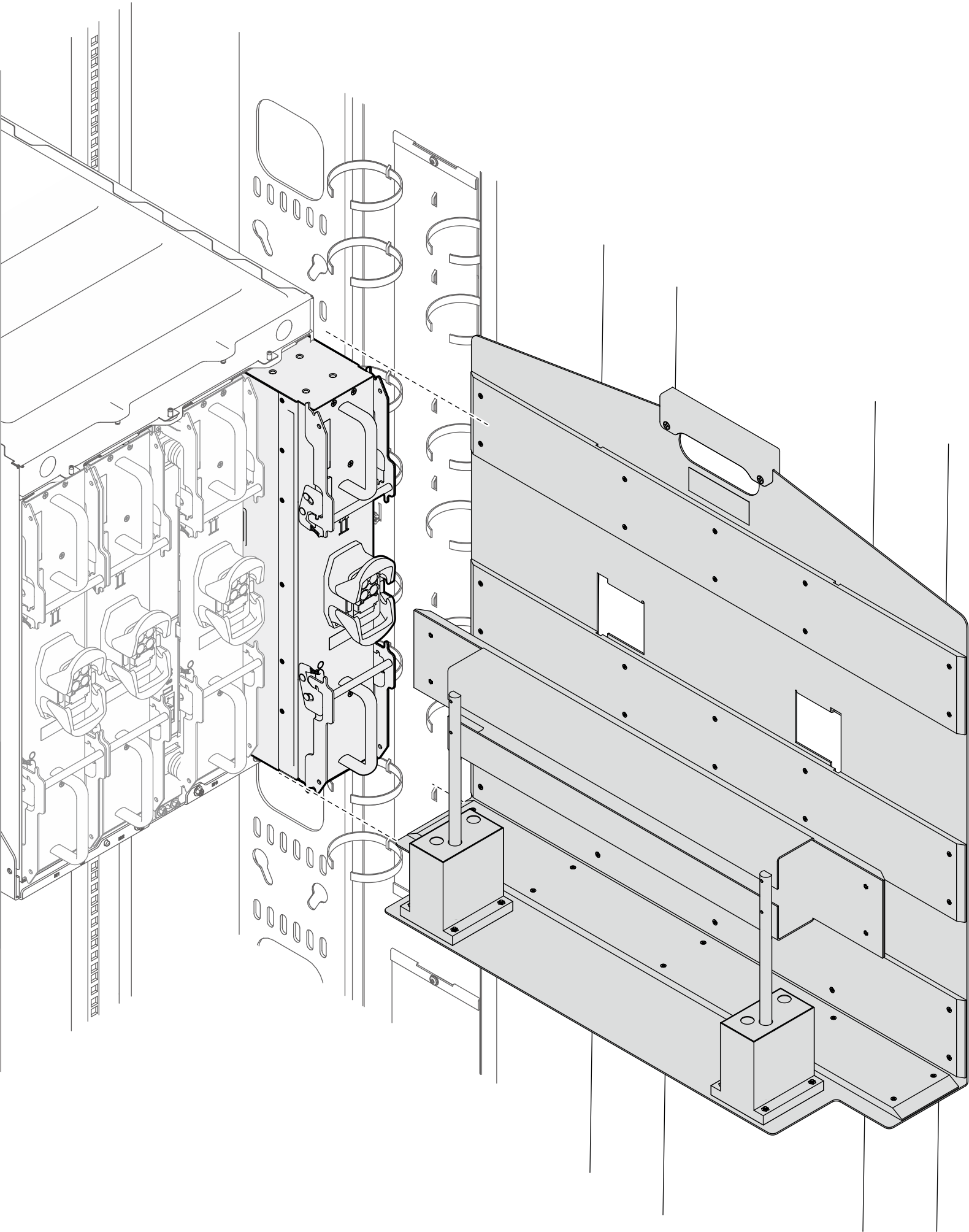

    图 6. 对齐夹具和 PCS

  6. 踩下脚踏板以锁定起重工具的车轮制动器。
    图 7. 锁定起重工具车轮制动器

  7. 将 PCS 转移到夹具上。
    1. 抓住 PCS 的上部和下部。
    2. 将 PCS 推到夹具上。
    3. 确保 PCS 在夹具中正确就位。

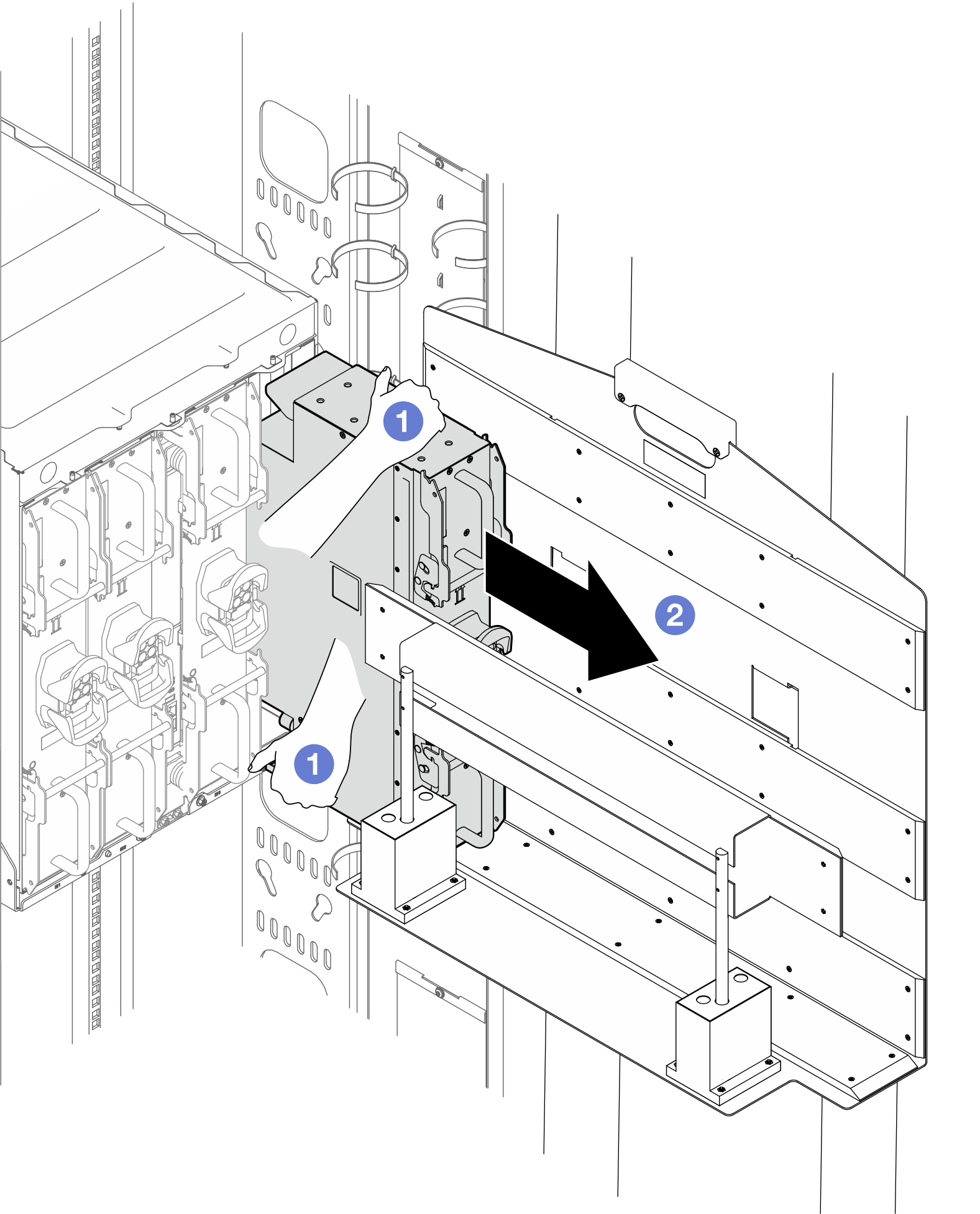

    图 8. 将托盘转移到夹具上



  8. 将 PCS 转移到工作台。

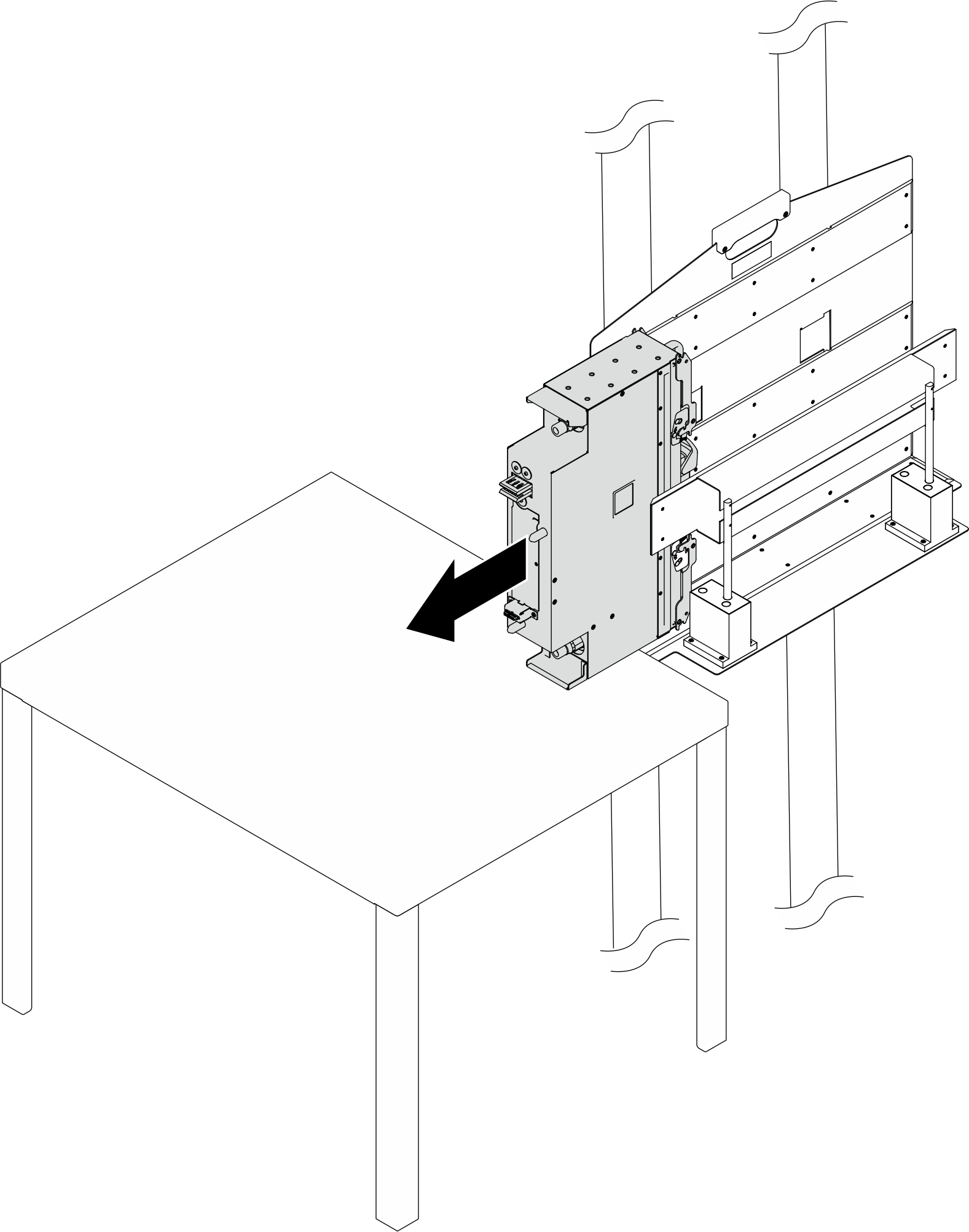

    图 9. 将 PCS 转移到工作台

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
