安装电源转换站（PCS）

按以下信息安装电源转换站（PCS）。

关于本任务

注意

鉴于服务器的重量，出于安全考虑，强烈建议在卸下托盘或 PCS 时使用 Genie® Lift™ GL™-8。Lenovo 提供了带有附加夹具 Genie Lift GL-8 Option Kit 和 GL-8 Kit for N1380 and SC Systems 的起重工具。如果现场没有可用的升降设备，客户必须在经过培训的技术人员到达并处理重新安装之前将设备移动到方便操作且通电的区域。Lenovo 强烈建议使用升降设备及其附加配件通过非机架安装物品为 N1380 和 SC 系统配置完整的解决方案。

重要

用于托盘拆卸和安装的必备工具。

• 起重工具组合件

  • 装有起重工具夹具的 Genie GL-8 起重工具。脚踏制动器也应连接到起重工具上。

  • 如需了解组装说明，请参阅安装起重工具组合件。

• 有关必备工具的订购信息，请参阅 ThinkSystem 服务器选件。

注意

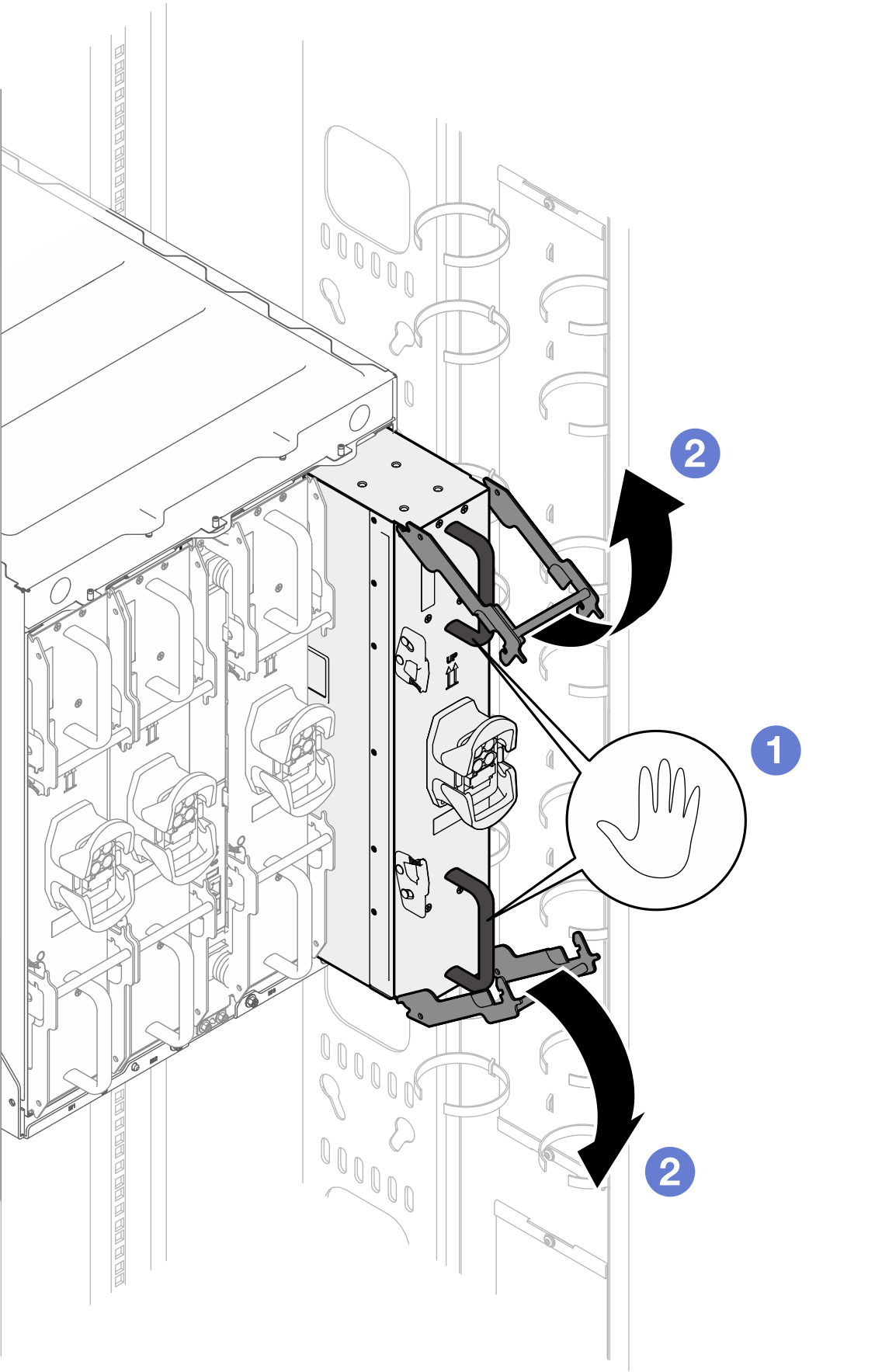

PCS 非常重。移动 PCS 时，请始终抓住 PCS 的手柄（1），并确保两个滑锁保持在闭合位置。

图 1. PCS 滑锁处于闭合位置

S001

危险

危险

电源、电话和通信线缆的电流具有危险性。

为避免电击危险：

• 将所有电源线连接至正确连线且妥善接地的电源插座/电源。
• 将所有要连接到本产品的设备连接到正确连线的插座/电源。
• 尽量用一只手连接或拔下信号线缆。
• 切勿在有火灾、水灾或房屋倒塌迹象时开启任何设备。
• 设备可能具有多根电源线；要使设备完全断电，请确保从电源拔下所有电源线。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S035

警告

切勿卸下电源模块外盖或贴有此标签的任何部件的外盖。任何贴有该标签的组件内部都存在可能构成危险电压等级、电流等级和能级。这些组件内部没有可维护的部件。如果您怀疑某个部件有问题，请联系技术服务人员。

S040

警告

此过程应佩戴保护手套。

警告

高接触电流。连接电源之前，请先接地。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 以下注意事项介绍了机柜支持的电源转换站类型，以及安装电源转换站时必须注意的其他信息：

  • 确保遵循电源转换站（PCS）配置。

  • 为支持冗余，如果您的服务器型号中未安装额外的热插拔 PCS，那么必须安装一个。
  • 确保所安装的设备受支持。要获取机柜支持的可选设备的列表，请访问 Lenovo ServerProven 网站。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

• 请转至 驱动程序和软件下载网站，查看适用于您的服务器的最新固件和驱动程序更新。

• 请参阅更新固件，了解有关固件更新工具的更多信息。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 将夹具导向挡板调整到 PCS 位置。如果导向挡板不在 PCS 位置，请提起导向挡板，然后将其重新安装到 PCS 插槽中。

   挡板标签描述	完整描述
   SW	单宽
   PCS	电源转换站
   DW	双宽

   图 2. 夹具导向挡板调整到 PCS 位置

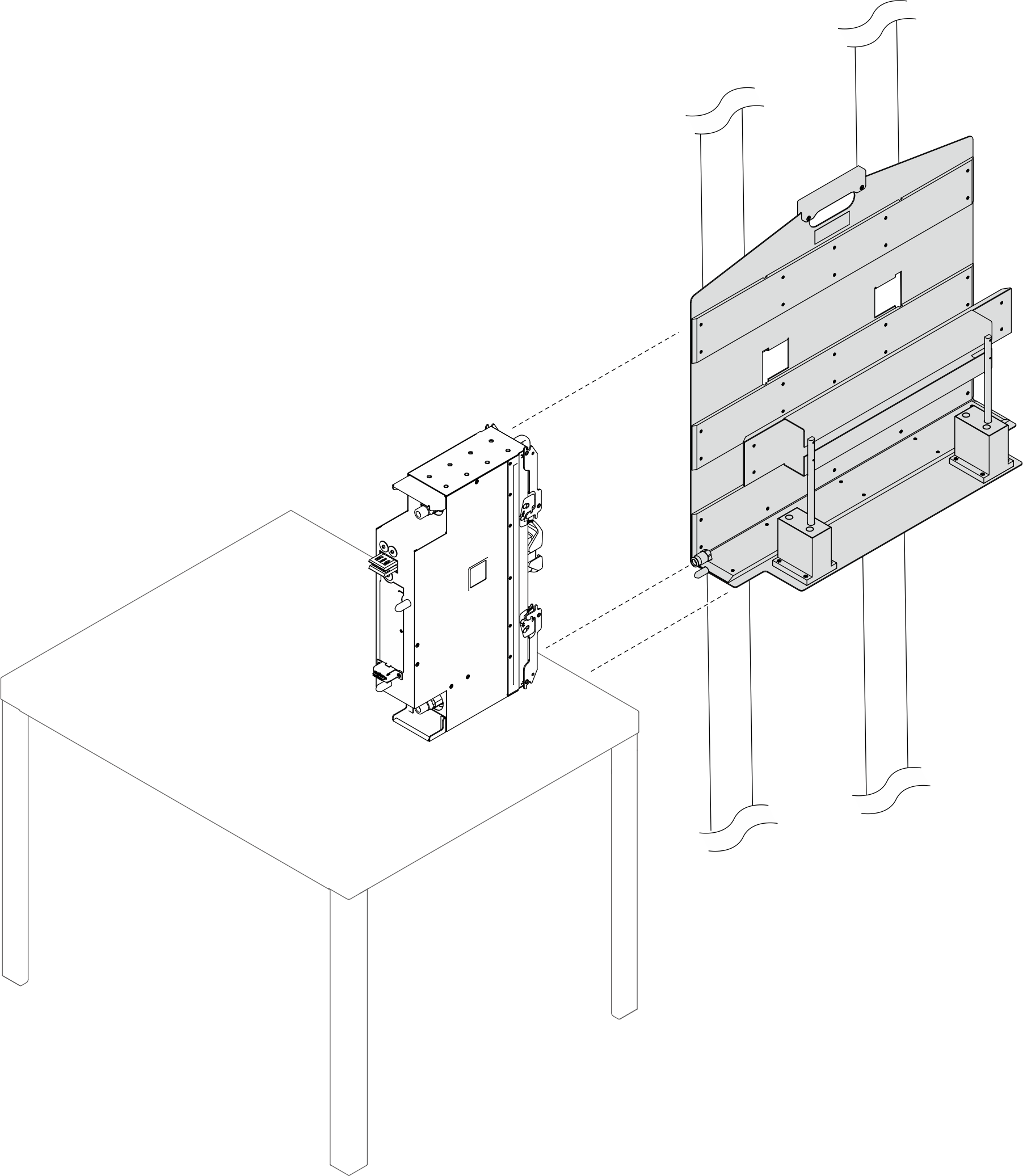

2. 将起重工具组合件移动到 PCS 所在的工作台旁边。调整起重工具，使起重工具夹具底部与 PCS 底部对齐，并且夹具和 PCS 的侧面平行。
   注

   顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。





   图 3. 将起重工具夹具与 PCS 对齐


3. 踩下脚踏板以锁定起重工具的车轮制动器。
   图 4. 锁定起重工具车轮制动器

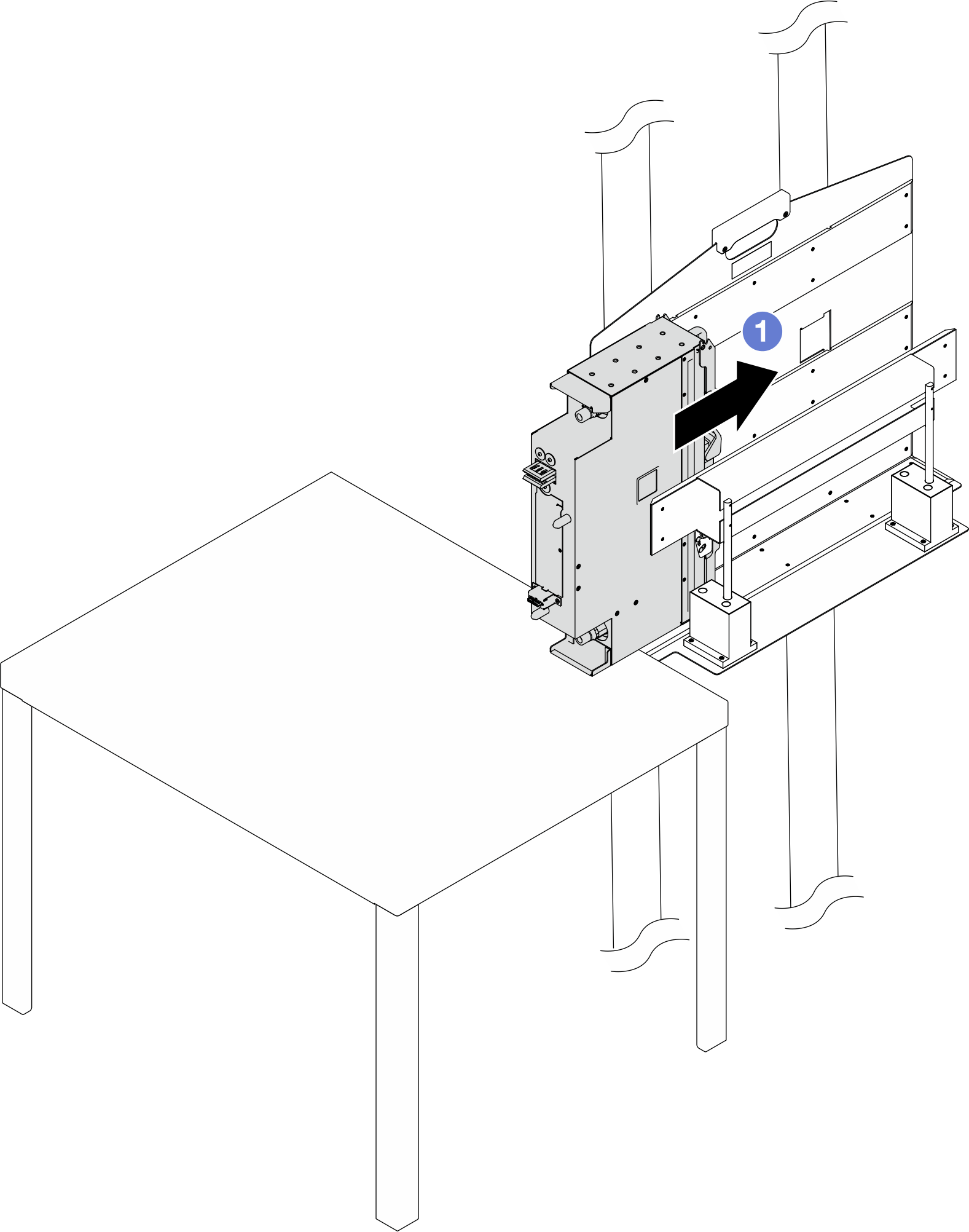

4. 将 PCS 转移到起重工具夹具上。
   1. 将 PCS 推入起重工具夹具，直至部分就位。

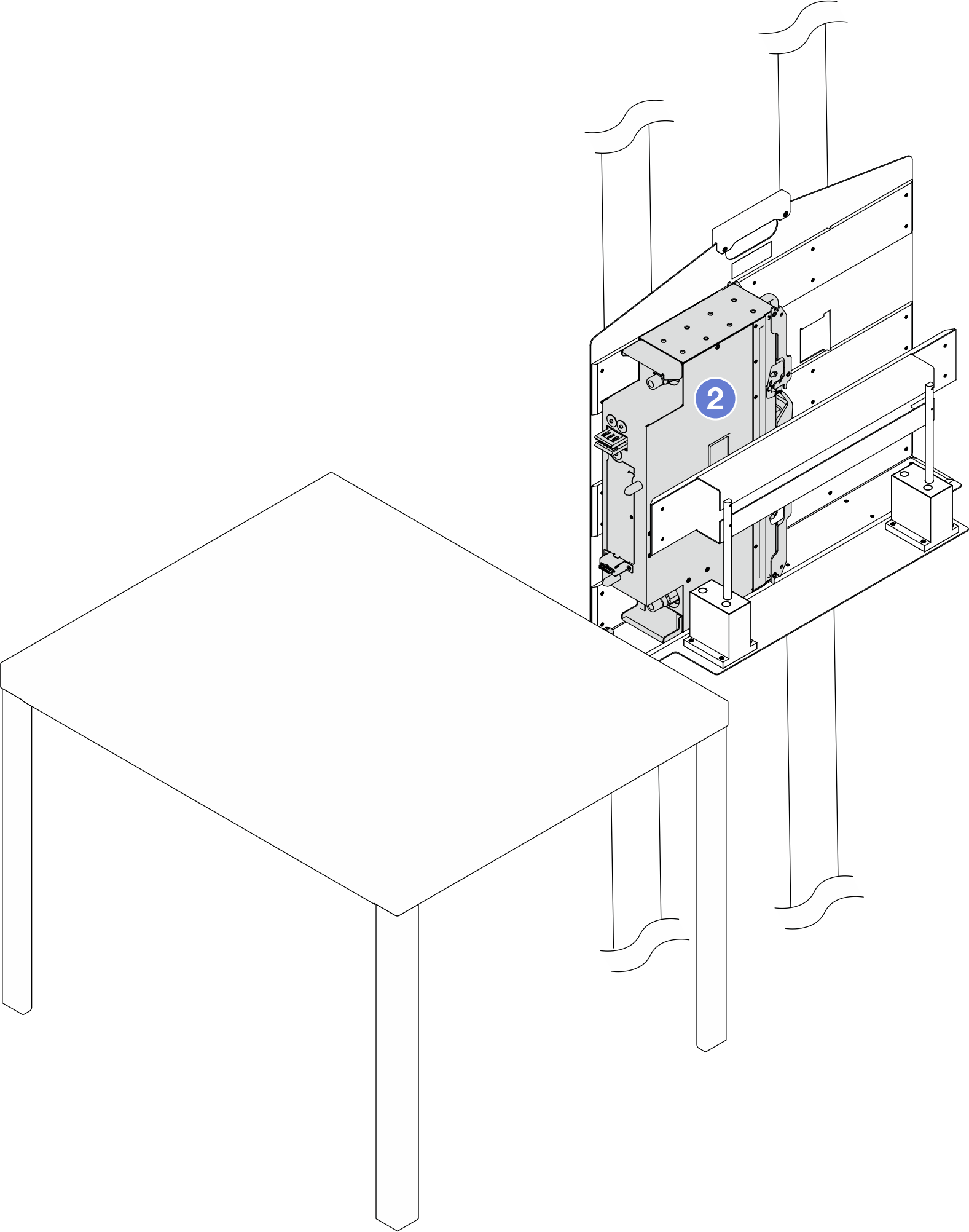

   2. 继续将 PCS 完全推入起重工具夹具，直至其彻底就位。
   图 5. 将 PCS 转移到起重工具夹具上




5. 将起重工具组合件移至机架背面。
   图 6. 起重工具组合件放置在机架背面


6. 踩下脚踏板以锁定起重工具的车轮制动器。
   图 7. 锁定起重工具车轮制动器

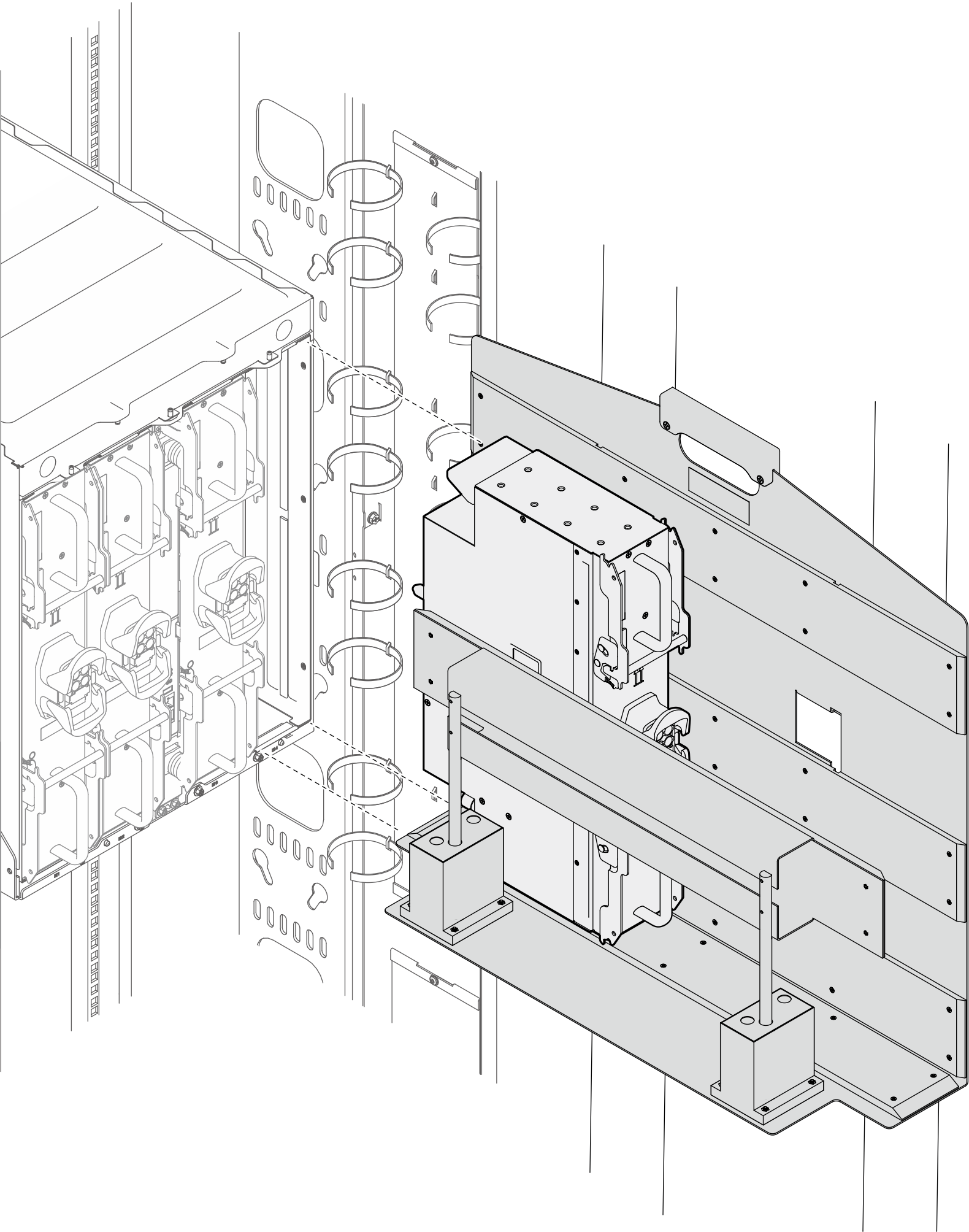

7. 调整起重工具，使 PCS 与机柜的 PCS 插槽对齐。
   注

   顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。





   图 8. 将 PCS 与 PCS 插槽对齐

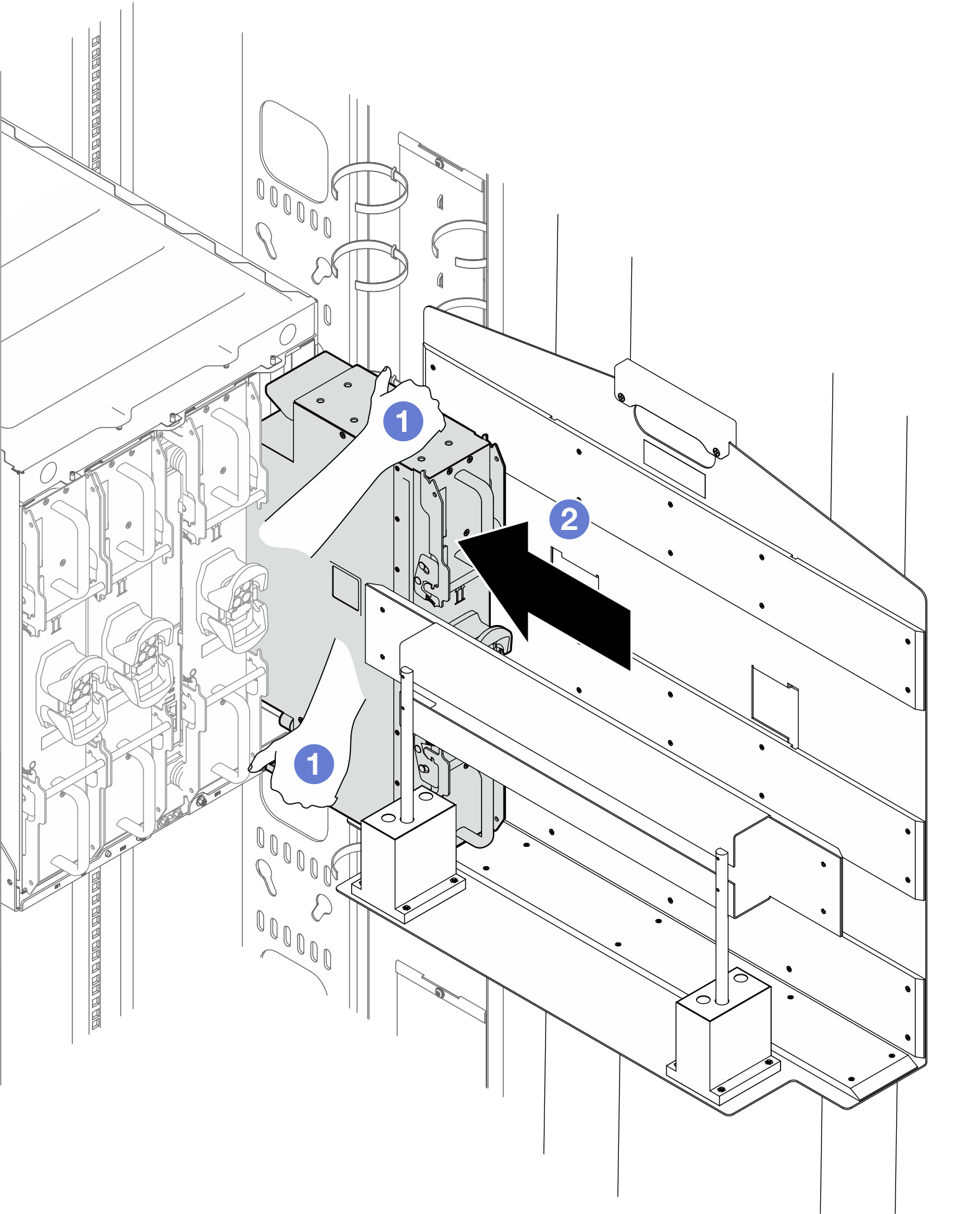

8. 将 PCS 转移到 PCS 插槽中。
   1. 抓住 PCS 的上部和下部。
   2. 将 PCS 滑入 PCS 插槽。请注意，请勿将 PCS 完全滑入插槽中。
   图 9. 将 PCS 转移到 PCS 插槽


9. 将 PCS 安装到 PCS 插槽中。
   1. 抓住 PCS 的手柄。
   2. 将滑锁向外旋转至打开位置。
      图 10. 打开 PCS 滑锁

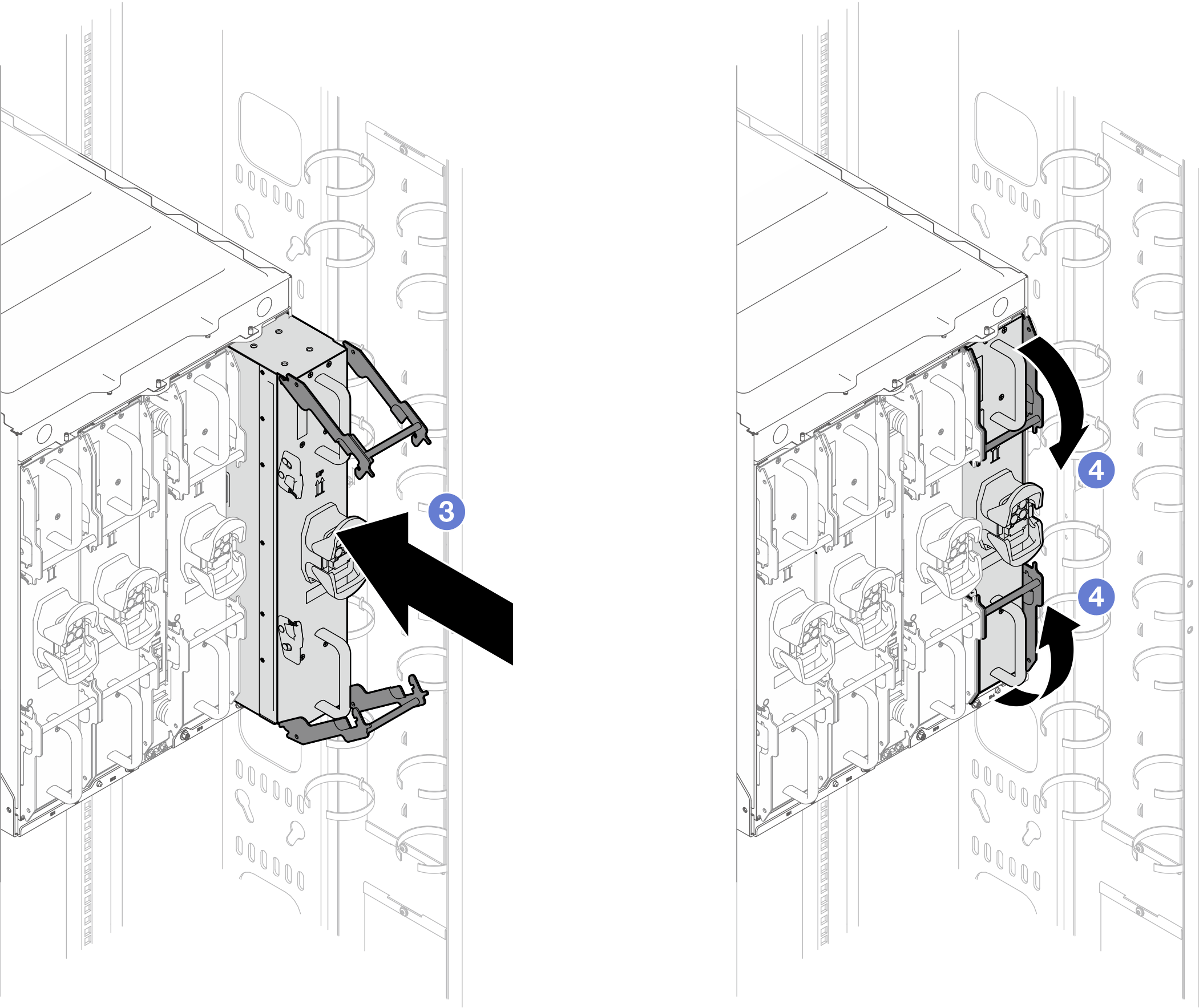

   3. 将 PCS 推入 PCS 插槽。
   4. 向内旋转滑锁以将 PCS 锁定到位。
      图 11. 合上 PCS 滑锁


10. 安装电源线。
    注意

    歧管排水和排气过程中，请勿将电源线连接到 PCS。
    1. 将电源插座锁旋转至打开位置。
    2. 将电源线连接到电源插座。
    3. 将滑锁旋转至闭合位置，以将电源线固定到位。
    图 12. 连接 PCS 电源线


11. 如果节点已关闭，请将其开启。
12. 确保电源转换站上的交流电源 LED 亮起，这表明电源转换站运行正常。如果解决方案已开启，请确保电源转换站上的直流电源 LED 也亮起。
13. 使用机架框架上的魔术贴扎带固定电源线。有关魔术贴扎带的位置，请参阅下图。
    图 13. 用于固定电源线的魔术贴扎带
