Instalación de una estación de conversión de energía (PCS)
Utilice esta información para instalar una estación de conversión de energía (PCS).
Conjunto de la herramienta de elevación
Genie GL-8 herramienta de elevación instalada con la estructura de la herramienta de elevación. El freno de liberación del pie también debe estar adjunto a la herramienta de elevación.
Para obtener instrucciones de montaje, consulte Montaje del conjunto de la herramienta de elevación
Para obtener información obligatoria sobre el pedido de herramientas, consulte Opciones del servidor ThinkSystem.
La PCS es extremadamente pesada. Cuando mueva la PCS, sujétela siempre por las asas (1) y asegúrese de mantener ambos pestillos en la posición cerrada.
Para evitar un peligro de descarga:
- Conecte todos los cables de alimentación a una toma de corriente o fuente de alimentación con puesta a tierra y correctamente cableada.
- Conecte el equipo que se acoplará a este producto a tomas de corriente o fuentes de alimentación debidamente cableadas.
- Siempre que sea posible, use solo una mano para conectar o desconectar los cables de señal.
- Nunca encienda un equipo si hay evidencia de fuego, agua y daño en la estructura.
- El dispositivo puede tener más de un cable de alimentación; para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.
Corriente de contacto alta. Haga la conexión a tierra antes de conectar a la fuente.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
- En las notas siguientes se describe el tipo de estación de conversión de energía al que da soporte el alojamiento y otra información que debe tener en cuenta al instalar una estación de conversión de energía:
Asegúrese de seguir las directrices que aparecen en Configuración de la estación de conversión de energía (PCS).
- Para obtener redundancia, debe instalar una PCS de intercambio en caliente adicional, si no tiene una instalada en su modelo.
- Asegúrese de que los dispositivos que está instalando sean compatibles. Para obtener una lista de los dispositivos opcionales admitidos para el alojamiento, consulte Sitio web de Lenovo ServerProven.
Vaya a Sitio web de descarga de controladores y software para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.
- Un video de este procedimiento está disponible en YouTube.
Procedimiento
- Ajuste la guía de la estructura a la posición PCS. Si la guía de valla no está en la posición PCS, levante la guía de valla y vuelva a instalarla en las ranuras de PCS.
Descripción de la etiqueta de la valla Descripción completa SW Ancho único PCS Estación de conversión de energía DW Ancho doble Figura 2. Tope de guía de fijación ajustado a la posición PCS

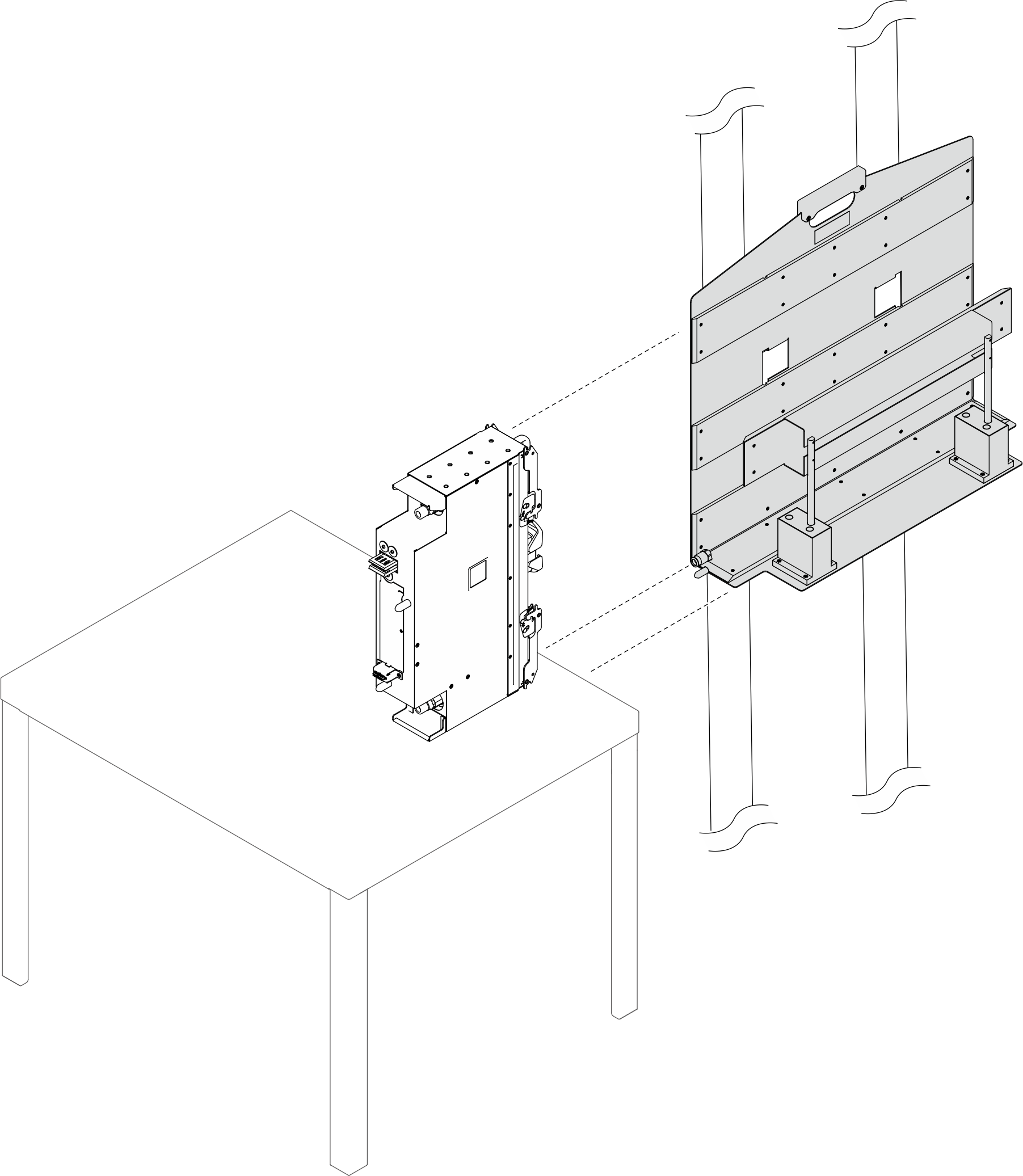

- Mueva el conjunto de la herramienta de elevación al lado de la mesa de trabajo donde se encuentra el PCS. Ajuste la herramienta de elevación de modo que la parte inferior de la estructura de la herramienta de elevación se alinee con la parte inferior de la PCS y los lados del accesorio y la PCS estén paralelos.NotaGire el asa de la herramienta de elevación en el
sentido de las agujas del reloj para levantar la estructura; en sentido contrario a las agujas del reloj para bajar la estructura.
Figura 3. Alineación de la estructura de la herramienta de elevación con el PCS
- Presione el pedal hacia abajo para bloquear el freno de la rueda de la herramienta de elevación.Figura 4. Bloqueo del freno de la rueda de la herramienta de elevación
- Transfiera la PCS a la estructura de la herramienta de elevación.

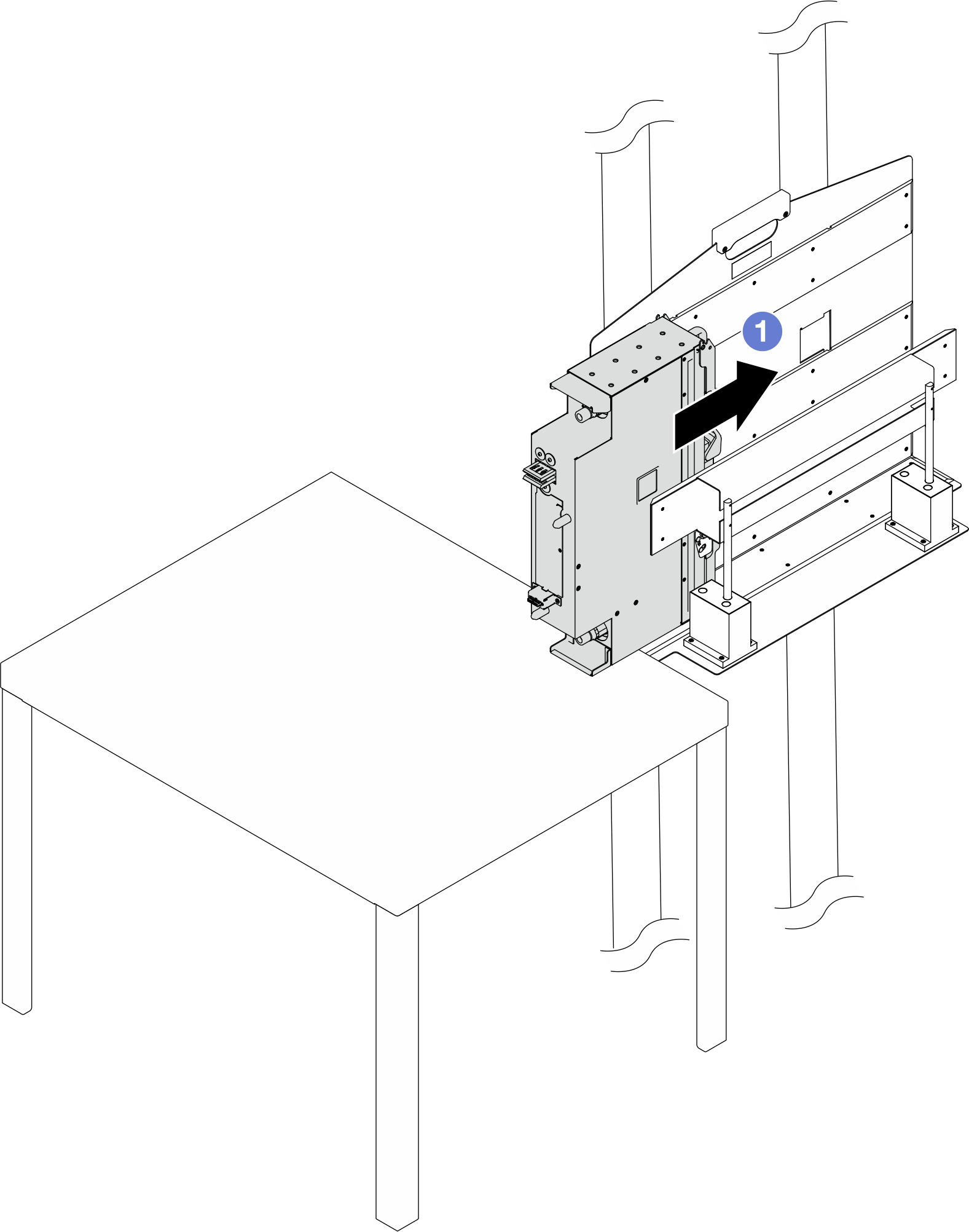

Deslice la PCS hacia la estructura de la herramienta de elevación hasta que quede parcialmente asentada en la estructura de la herramienta de elevación.

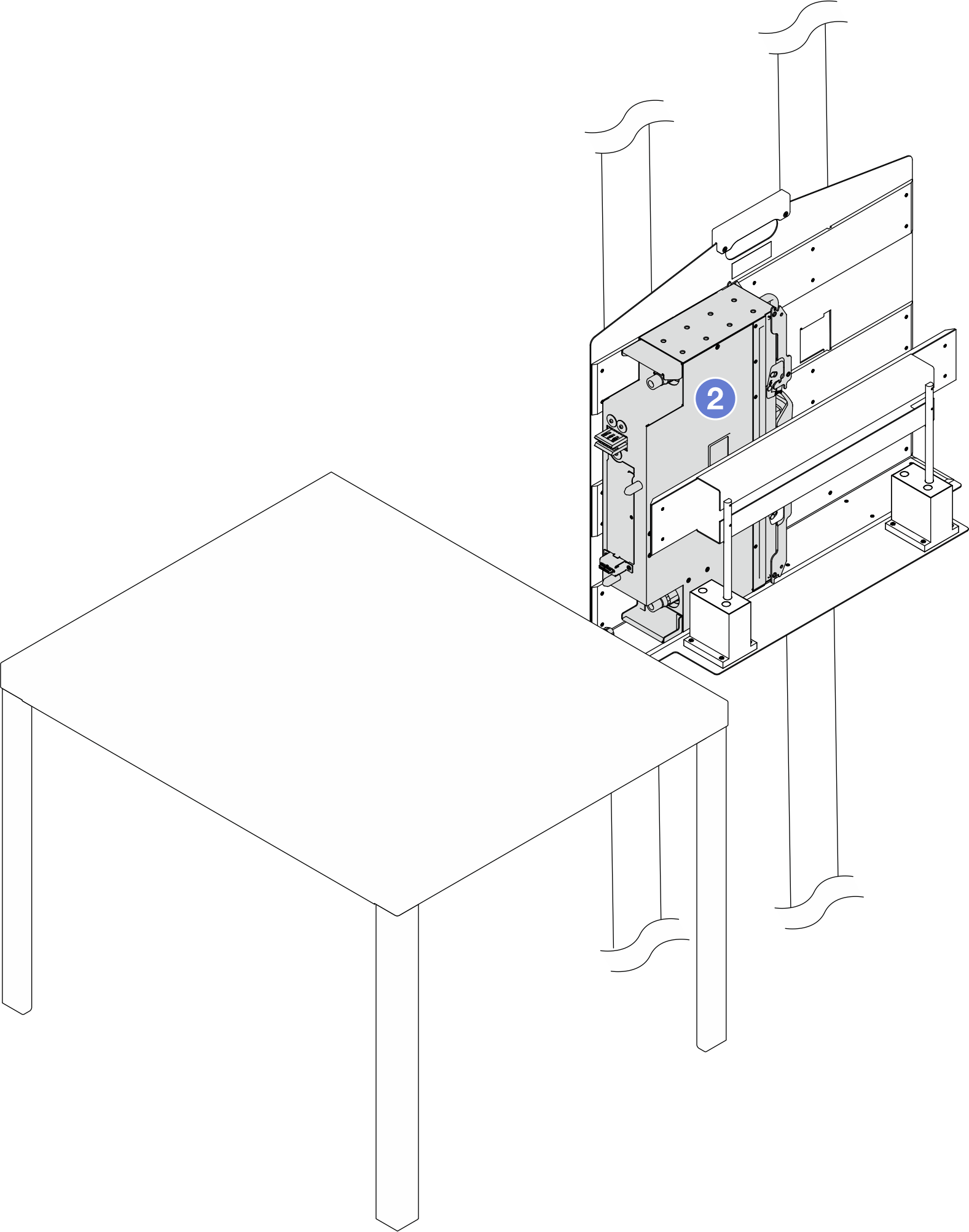

Deslice la PCS completamente en la estructura de la herramienta de elevación hasta que la PCS quede completamente asentada en la estructura de la herramienta de elevación.
Figura 5. Transferencia de la PCS a la estructura de la herramienta de elevación
- Mueva el conjunto de la herramienta de elevación a la parte posterior del bastidor.Figura 6. Colocación del conjunto de la herramienta de elevación en la parte posterior del bastidor
- Presione el pedal hacia abajo para bloquear el freno de la rueda de la herramienta de elevación.Figura 7. Bloqueo del freno de la rueda de la herramienta de elevación

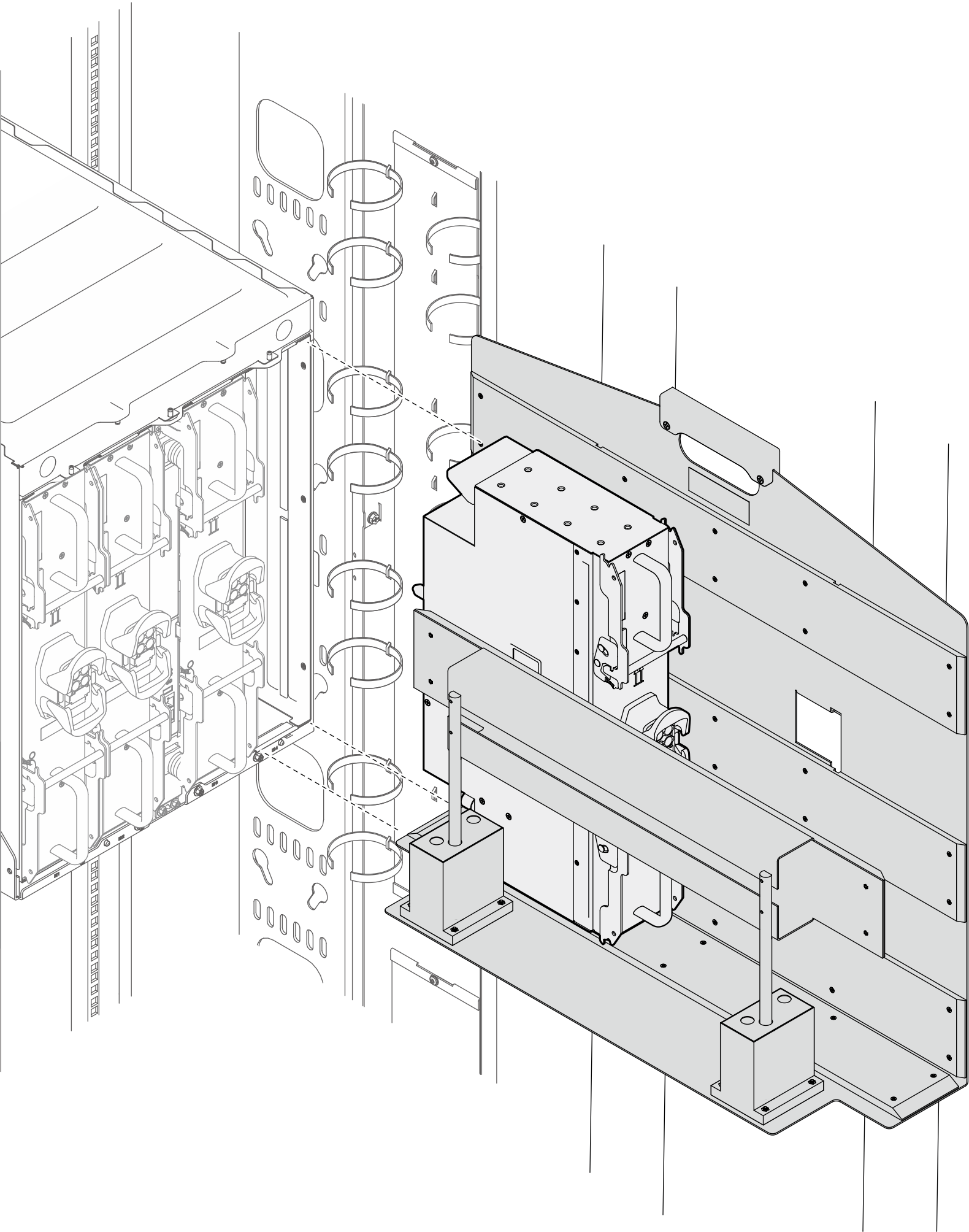

- Ajuste la herramienta de elevación de modo que el PCS quede alineado con la bahía de PCS del alojamiento.NotaGire el asa de la herramienta de elevación en el
sentido de las agujas del reloj para levantar la estructura; en sentido contrario a las agujas del reloj para bajar la estructura. Figura 8. Alineación de la PCS con la bahía de la PCS

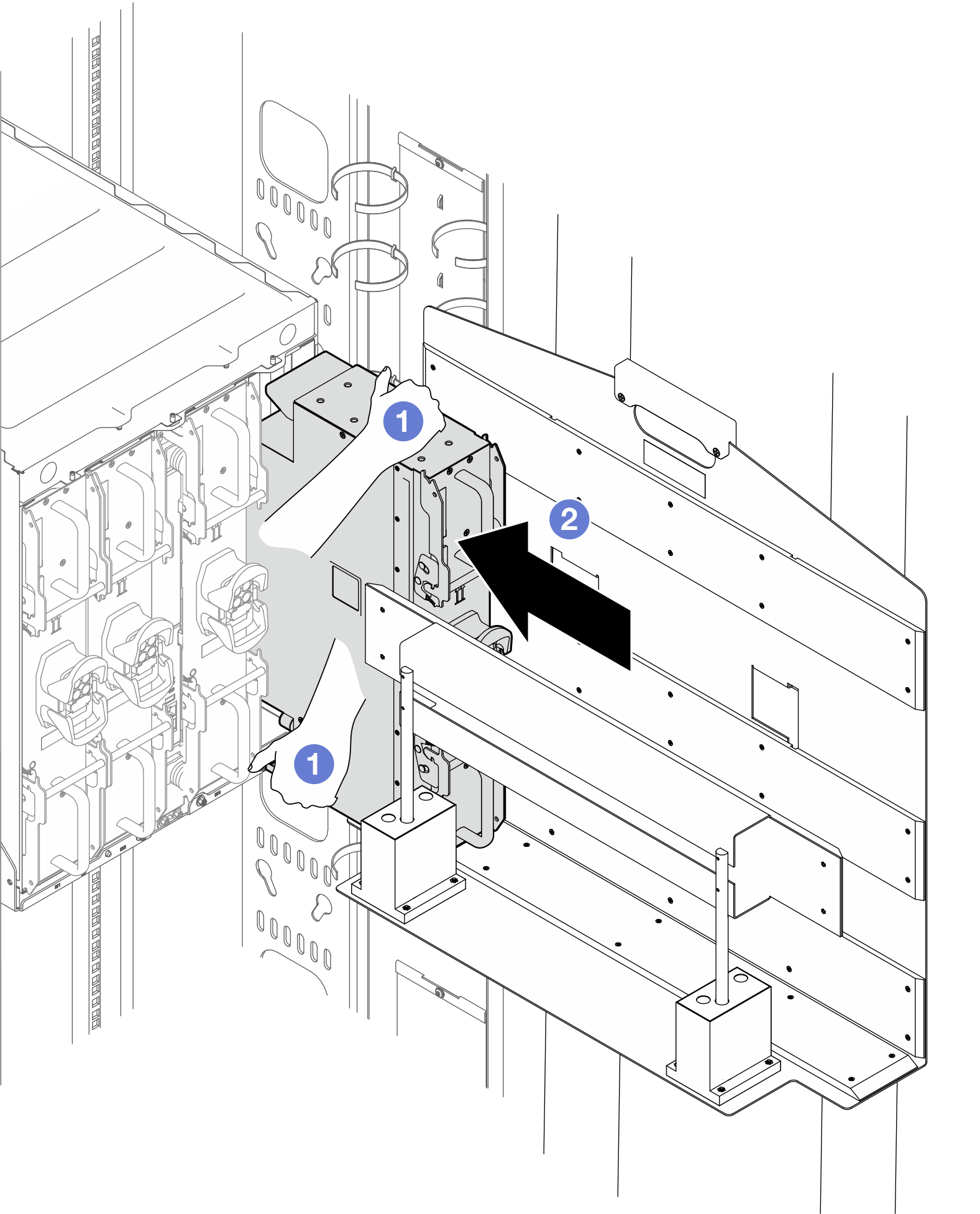

- Transfiera la PCS a la bahía de al PCS.
- Sujete las partes superior e inferior del PCS.
- Deslice el PCS en la bahía de PCS. Tenga en cuenta que no debe deslizar el PCS completamente en la bahía.
Figura 9. Transferencia del PCS a la bahía del PCS
- Instalación de al PCS en la bahía de la PCS.

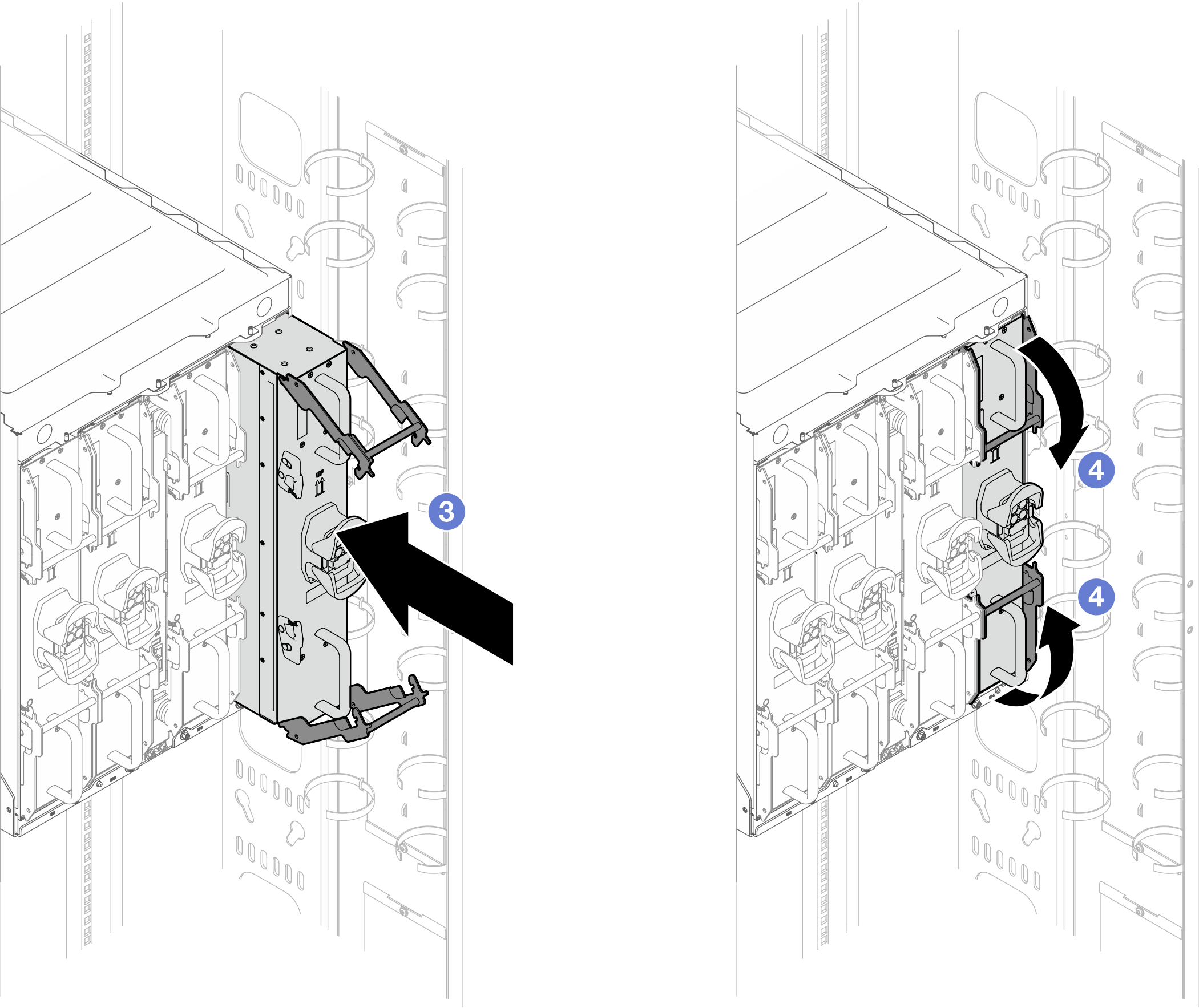

- Sostenga el PCS por sus asas.

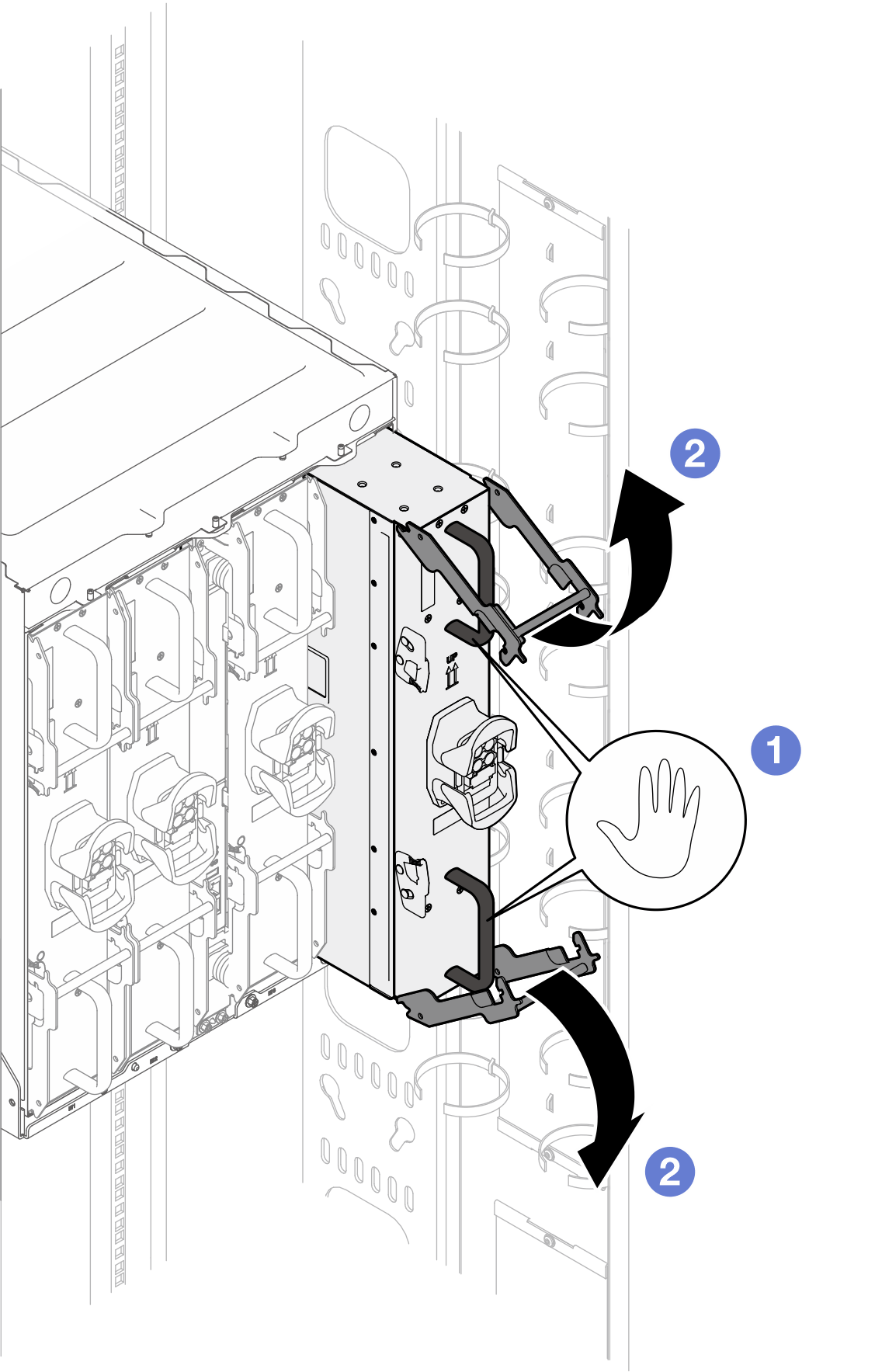

- Gire los pestillos hacia afuera a la posición abierta.Figura 10. Abrir los pestillos del PCS
Empuje el PCS hacia la bahía de PCS.
Gire los pestillos hacia dentro para bloquear la PCS en su lugar.Figura 11. Cierre de los pestillos de la PCS

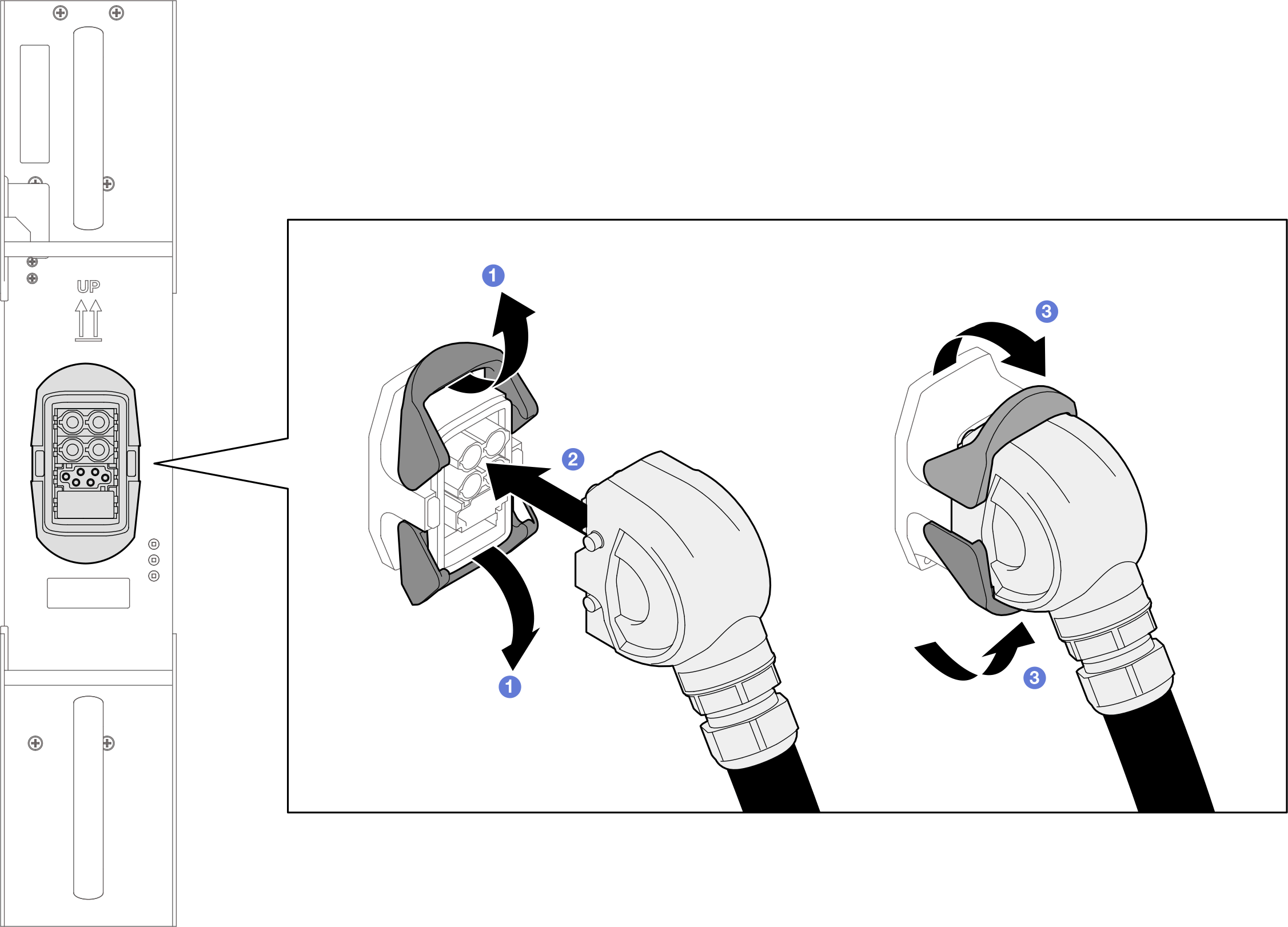

- Instale el cable de alimentación.AtenciónNo conecte los cables de alimentación al PCS cuando realice el proceso de drenaje y purga del múltiple.
- Gire los pestillos del zócalo de alimentación a la posición abierta.
- Conecte el cable de alimentación al zócalo de alimentación.
- Gire los pestillos a la posición cerrada para fijar el cable de alimentación en su lugar.
Figura 12. Conexión del cable de alimentación del PCS

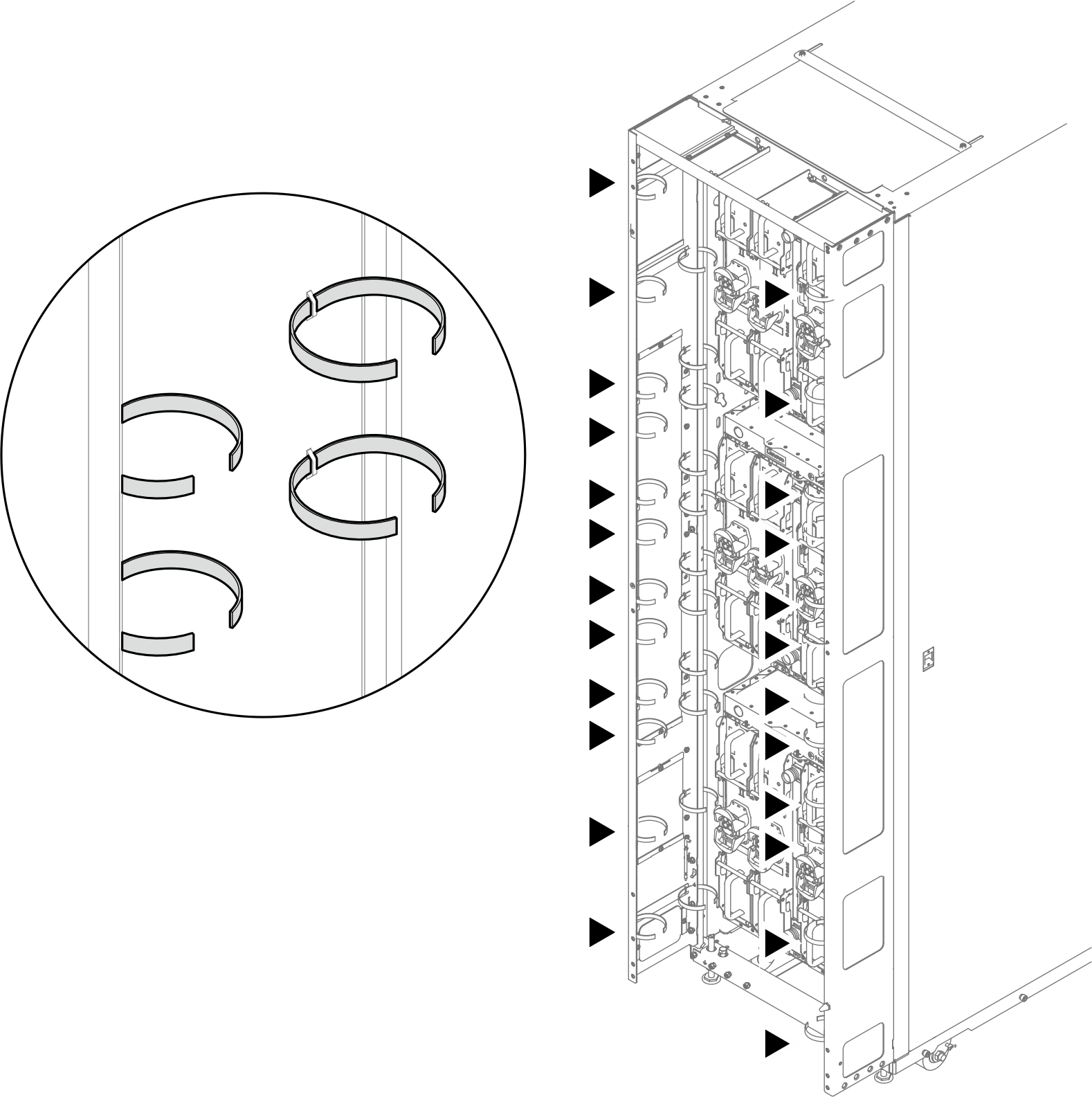

- Utilice las bridas de velcro del marco del bastidor para fijar los cables de alimentación. Consulte las siguientes ilustraciones para conocer la ubicación de las bridas de velcro.Figura 13. Bridas de velcro para asegurar los cables de alimentación
Vuelva a conectar los cables de alimentación y los demás cables que haya extraído.
Encienda todos los nodos de cálculo.
