전력 변환 스테이션(PCS) 설치

다음 정보를 참조하여 전력 변환 스테이션(PCS)을 설치하십시오.

이 작업 정보
주의
서버의 무게로 인해 안전상의 이유로 트레이 또는 PCS 제거 시 Genie® Lift™ GL™-8 사용을 적극 권장합니다. Lenovo는 부가 고정 장치인 Genie Lift GL-8 Option Kit 및 GL-8 Kit for N1380 and SC Systems가 있는 리프트를 제공합니다. 현장에서 리프트 도구를 사용할 수 없는 경우에는 숙련된 기술자가 도착하여 재설치를 처리하기 전에 고객이 장비를 접근 가능하고 전원이 공급되는 영역으로 옮겨야 합니다. Lenovo는 랙이 없는 아이템을 통해 리프트 도구 및 추가 고정 장치로 N1380 및 SC 시스템을 위한 완벽한 솔루션을 구성할 것을 강력히 권고합니다.
중요사항
트레이 제거 및 설치를 위한 필수 도구.

  • 리프트 도구 어셈블리

    • Genie GL-8 리프트 도구 고정 장치와 함께 설치된 리프트 도구. 풋 릴리스 브레이크 또한 리프트 도구에 부착해야 합니다.

    • 조립 지침은 리프트 도구 어셈블리 설정의 내용을 참조하십시오.

  • 필수 도구 주문 정보는 ThinkSystem 서버 옵션의 내용을 참조하십시오.

주의

PCS는 매우 무겁습니다. PCS를 옮길 때는 항상 PCS의 손잡이(1)를 잡고 양쪽 래치를 모두 반드시 닫힘 위치에 두어야 합니다.

그림 1. 닫힘 위치의 PCS 래치

S001
shock hazard
위험
위험
전원, 전화 및 통신 케이블에 흐르는 전류는 위험합니다.

감전의 위험을 피하려면 다음과 같이 하십시오.

  • 모든 전원 코드를 접지된 콘센트/전원에 올바르게 연결하십시오.
  • 제품에 연결할 모든 장치를 콘센트/전원에 올바르게 연결하십시오.
  • 신호 케이블을 연결 또는 분리할 때 가능하면 한 손만 사용하십시오.
  • 주위에 화기 또는 습기가 있거나 손상된 장치는 켜지 마십시오.
  • 장치에 전원 코드가 여러 개 있을 수 있으며 장치에서 모든 전원을 제거하려면 전원에서 전원 코드를 모두 뽑아야 합니다.
S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
S035
shock hazard
경고

전원 공급 장치의 덮개나 이 레이블이 부착된 부품을 분해하지 마십시오. 이 레이블이 부착된 구성 요소의 내부에는 위험한 전압, 전류 및 에너지가 흐르고 있습니다. 이러한 구성 요소의 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 위와 같은 레이블이 부착된 부품의 고장이 의심스러운 경우, 서비스 기술자에게 문의하십시오.

S040
use protective gloves
경고
이 절차에는 보호 장갑을 착용해야 합니다.
경고


하이 터치 전류. 전원에 연결하기 전에 접지에 연결하십시오.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 다음 도움말은 엔클로저가 지원하는 전력 변환 스테이션 유형과 전력 변환 스테이션 설치 시 고려해야 하는 기타 정보에 대해 설명합니다.

    • PCS 구성의 지침을 따라야 합니다.

    • 엔클로저는 3개 이상의 PCS와 함께 설치되어야 합니다.

    • SMM3를 공장 기본값으로 재설정하면 PCS 중복 모드가 기본값인 N+1 모드로 돌아갑니다. 필요한 경우 PCS 중복 모드를 원래 상태 또는 SMM3를 통한 로드 필요로 다시 구성합니다.

    • 중복성 지원을 위해, 모델에 추가 핫 스왑 PCS가 설치되어 있지 않은 경우 이를 설치해야 합니다.
    • 설치하는 장치가 지원되는지 확인하십시오. 엔클로저에 지원되는 옵션 장치 목록은 Lenovo ServerProven 웹 사이트의 내용을 참조하십시오.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주의
PCS가 인클로저에 설치된 후에만 전원 코드를 PCS에 연결하십시오. PCS에 전원 코드가 연결되어 있는 경우 PCS를 설치하지 마십시오.

  1. PCS 위치에 맞도록 고정 장치 가이드 펜스를 조정합니다. 가이드 펜스가 PCS 위치에 있지 않은 경우, 가이드 펜스를 들어 올려 PCS 슬롯에 다시 설치합니다.
    펜스 라벨 설명전체 설명
    SW싱글 와이드
    PCS전력 변환 스테이션
    DW더블 와이드
    그림 2. PCS 위치로 설정된 고정 가이드 펜스

  2. PCS가 있는 작업대 옆으로 리프트 도구 어셈블리를 이동합니다. 리프트 도구 고정 장치 밑면이 PCS 밑면과 정렬되고 고정 장치와 PCS의 측면이 평행하도록 리프트 도구를 조정합니다.
    주
    리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.

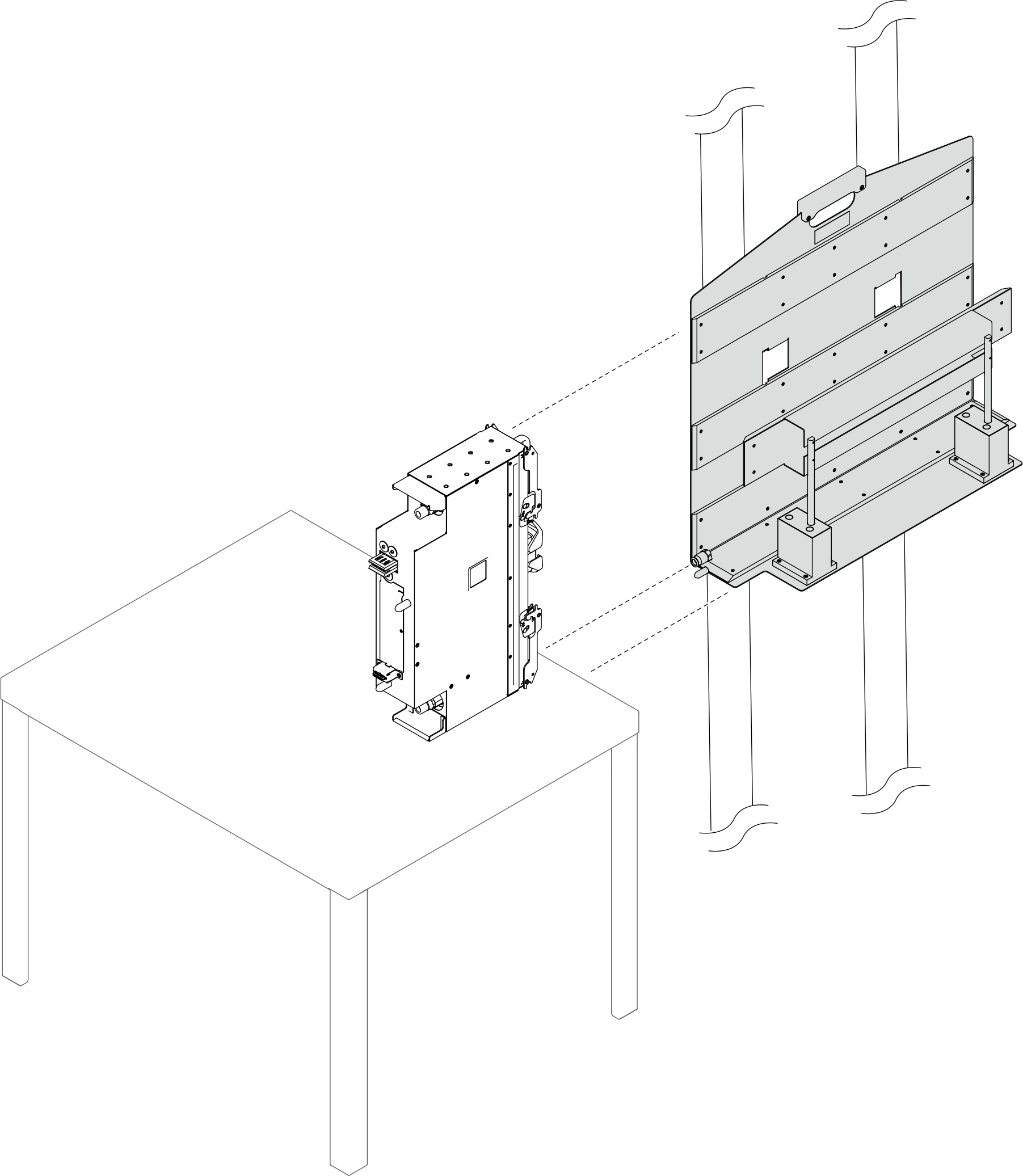

    그림 3. 리프트 도구 고정 장치를 PCS에 맞추기

  3. 풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
    그림 4. 리프트 도구 휠 브레이크 잠그기

  4. PCS를 리프트 도구 고정 장치로 옮깁니다.
    1. 리프트 도구 고정 장치에 부분적으로 안착될 때까지 PCS를 리프트 도구 고정 장치에 밀어 넣습니다.
    2. PCS가 리프트 도구 고정 장치에 완전히 안착될 때까지 PCS를 리프트 도구 고정 장치에 끝까지 밀어 넣습니다.

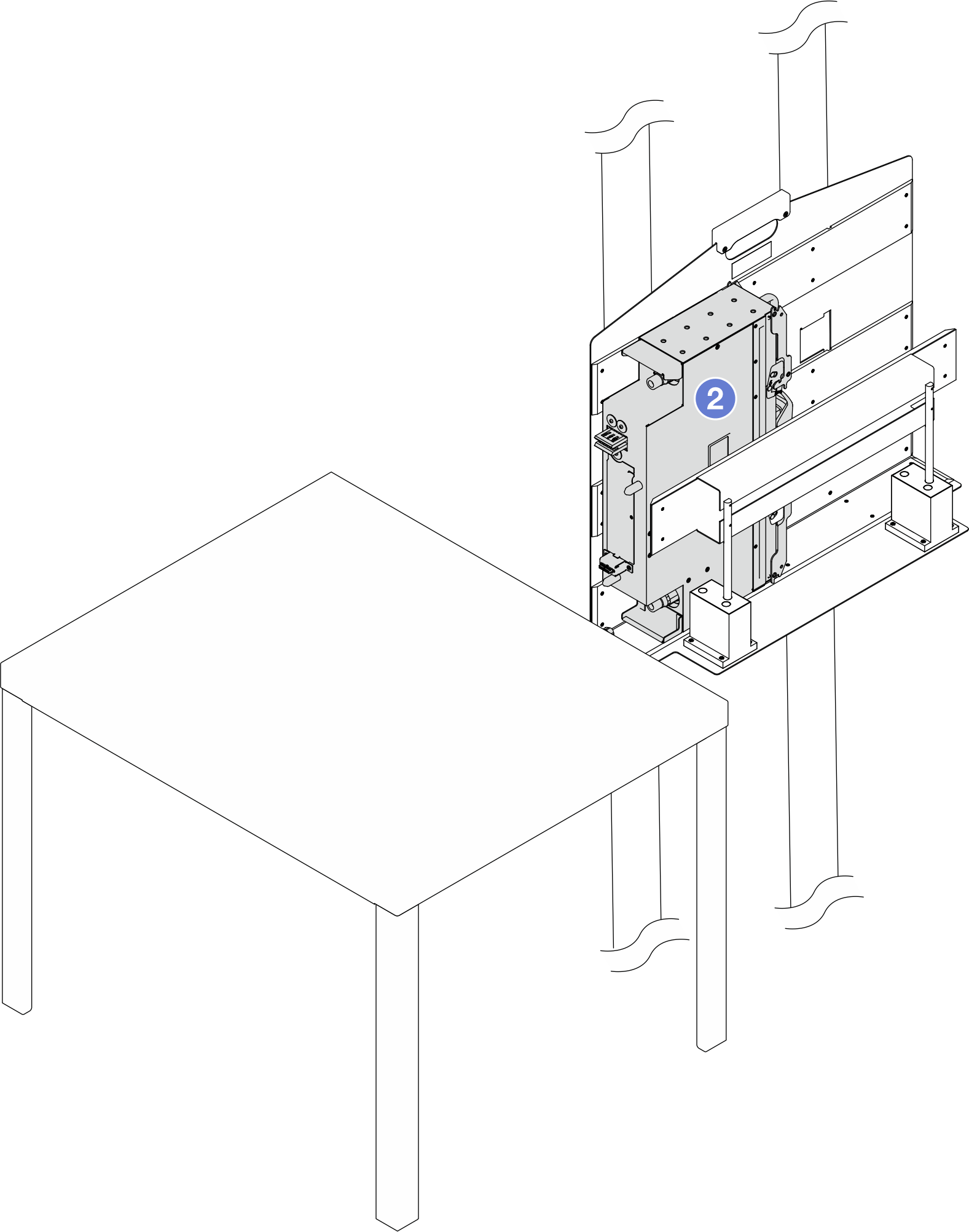

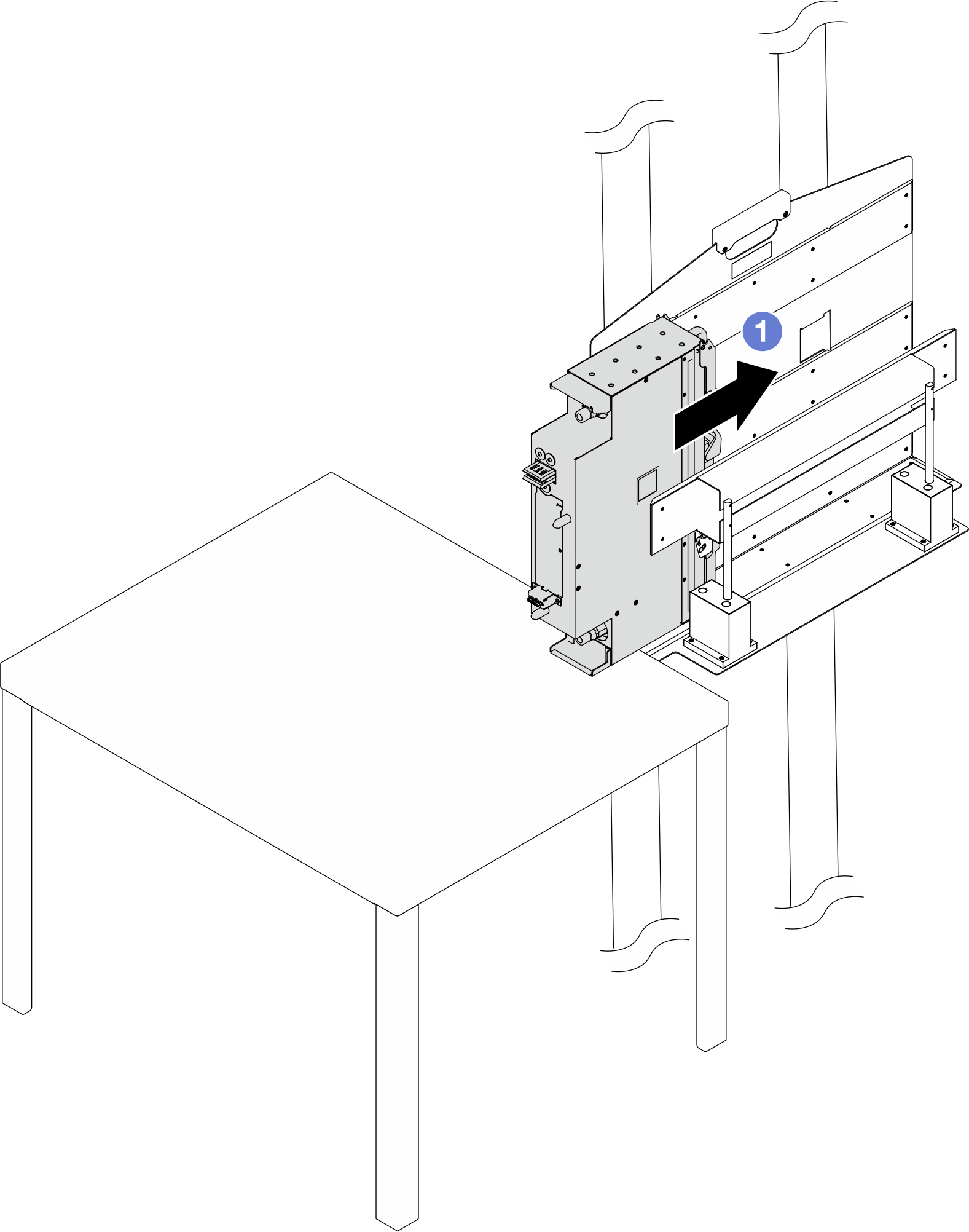

    그림 5. PCS를 리프트 도구 고정 장치로 옮기기



  5. 리프트 도구 어셈블리를 랙 뒷면으로 이동하십시오.
    그림 6. 랙 뒷면에 리프트 도구 어셈블리 배치

  6. 풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
    그림 7. 리프트 도구 휠 브레이크 잠그기

  7. PCS가 엔클로저의 PCS 베이와 정렬되도록 리프트 도구를 조정합니다.
    주
    리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.

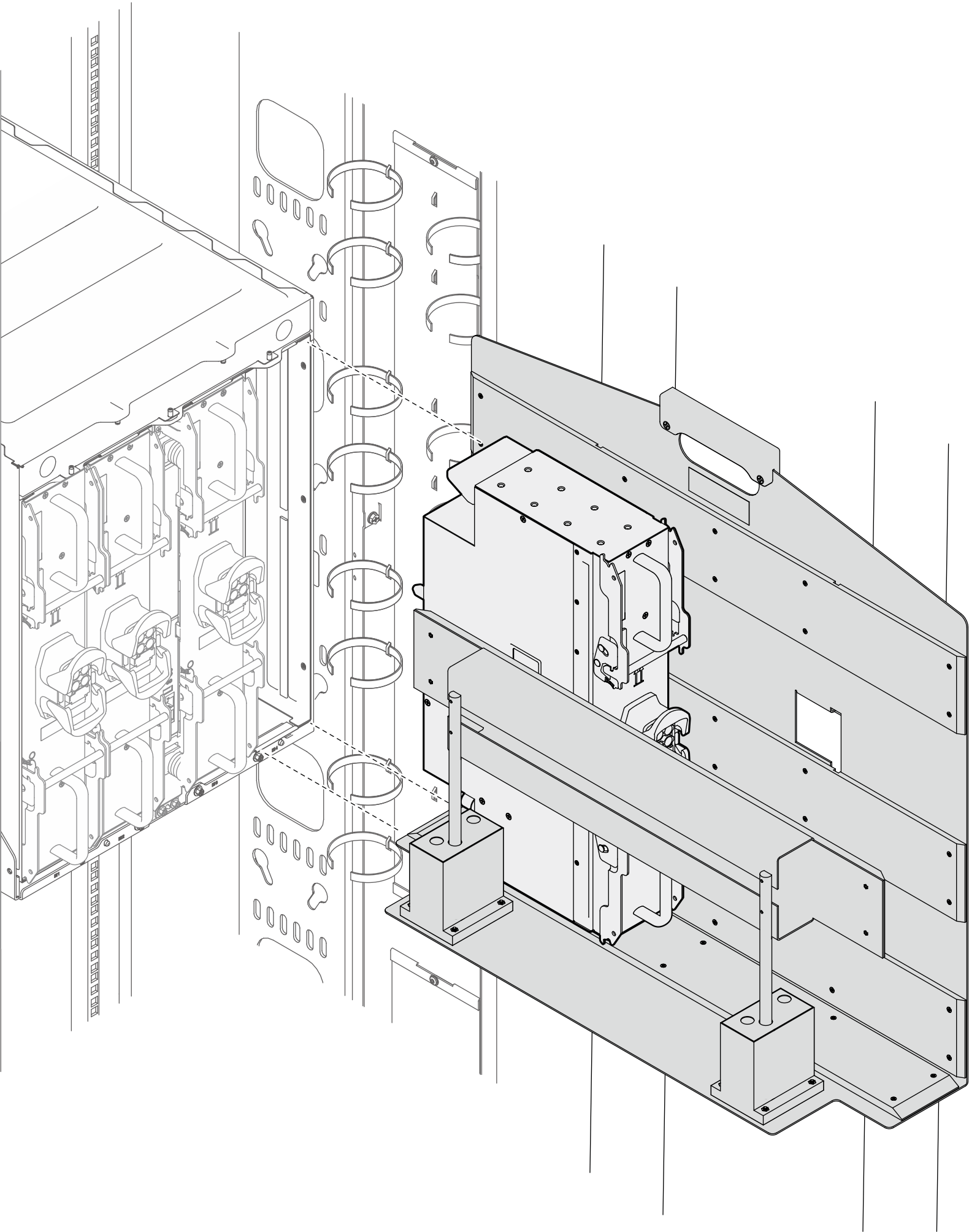

    그림 8. PCS를 PCS 베이에 맞추기

  8. PCS를 PCS 베이로 옮깁니다.
    1. PCS의 위쪽 및 아래쪽 부분을 잡습니다.
    2. PCS 베이에 PCS를 밀어 넣습니다. PCS를 베이에 끝까지 밀어 넣지 마십시오.

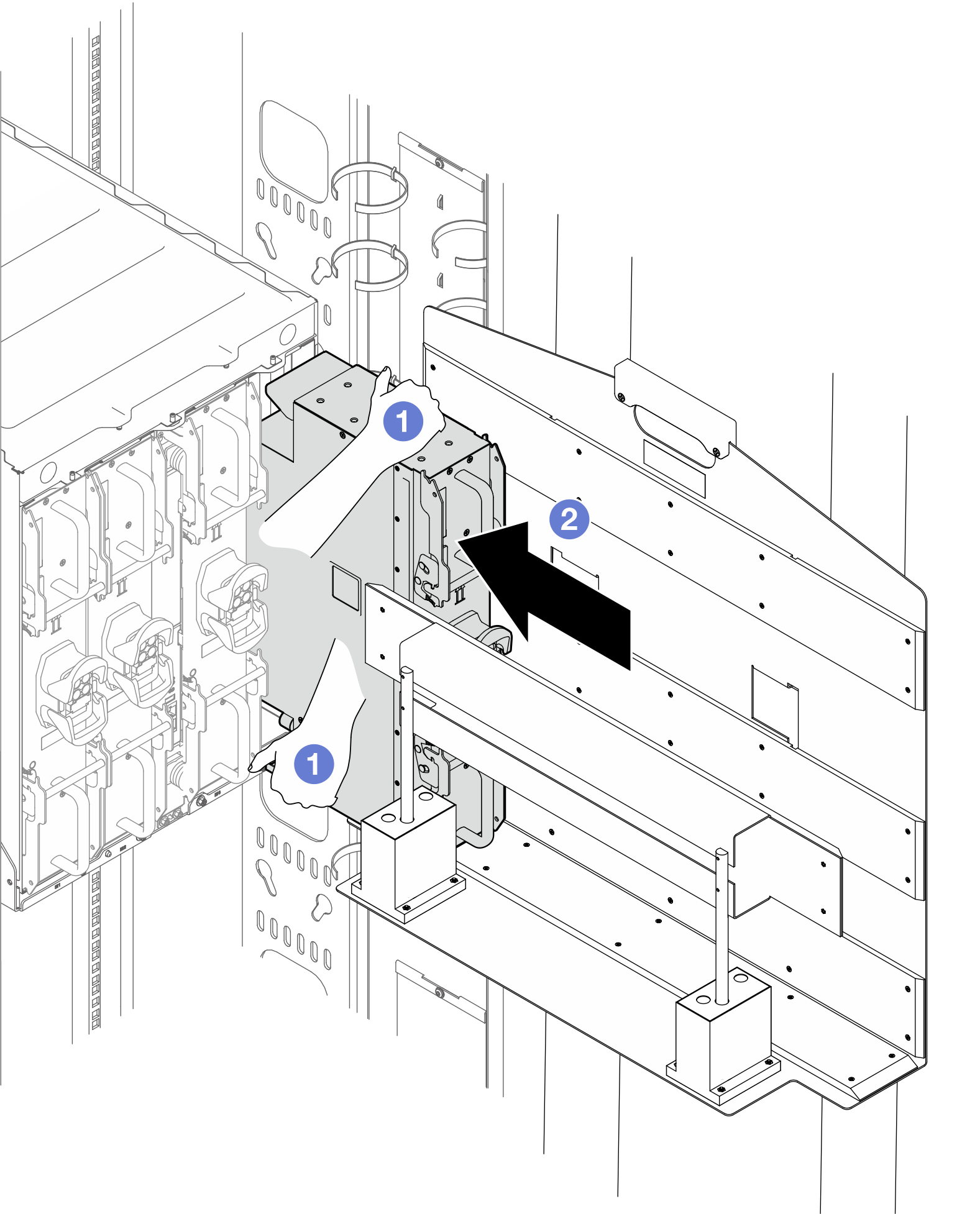

    그림 9. PCS 베이로 PCS 이동

  9. PCS 베이에 PCS 설치.
    1. PCS의 손잡이를 잡습니다.
    2. 래치를 열림 위치까지 바깥쪽으로 돌리십시오.

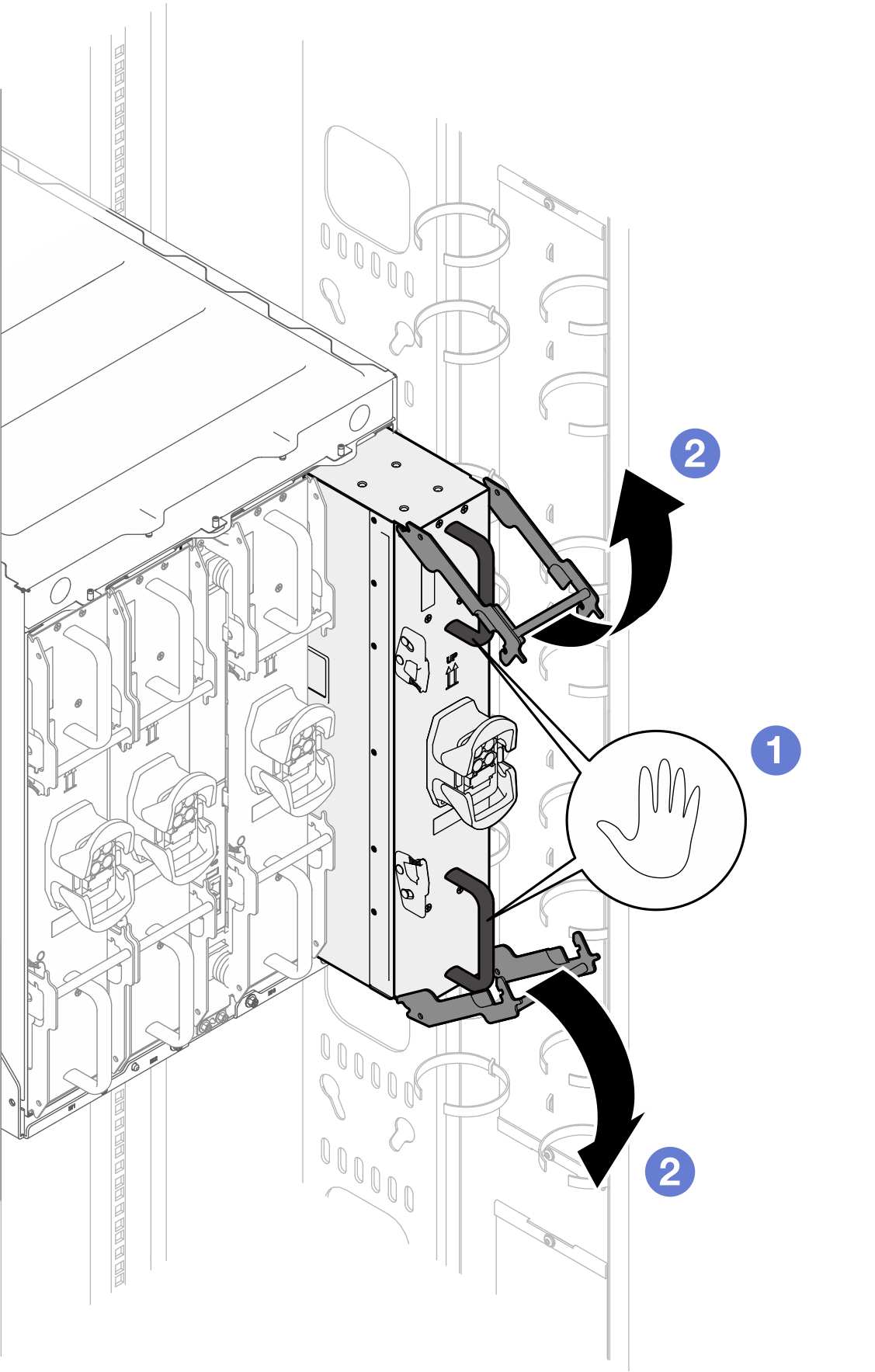

      그림 10. PCS 래치 열기

    3. PCS 베이에 PCS를 밀어 넣습니다.
    4. 래치를 안쪽으로 돌려 PCS를 제자리에 고정하십시오.

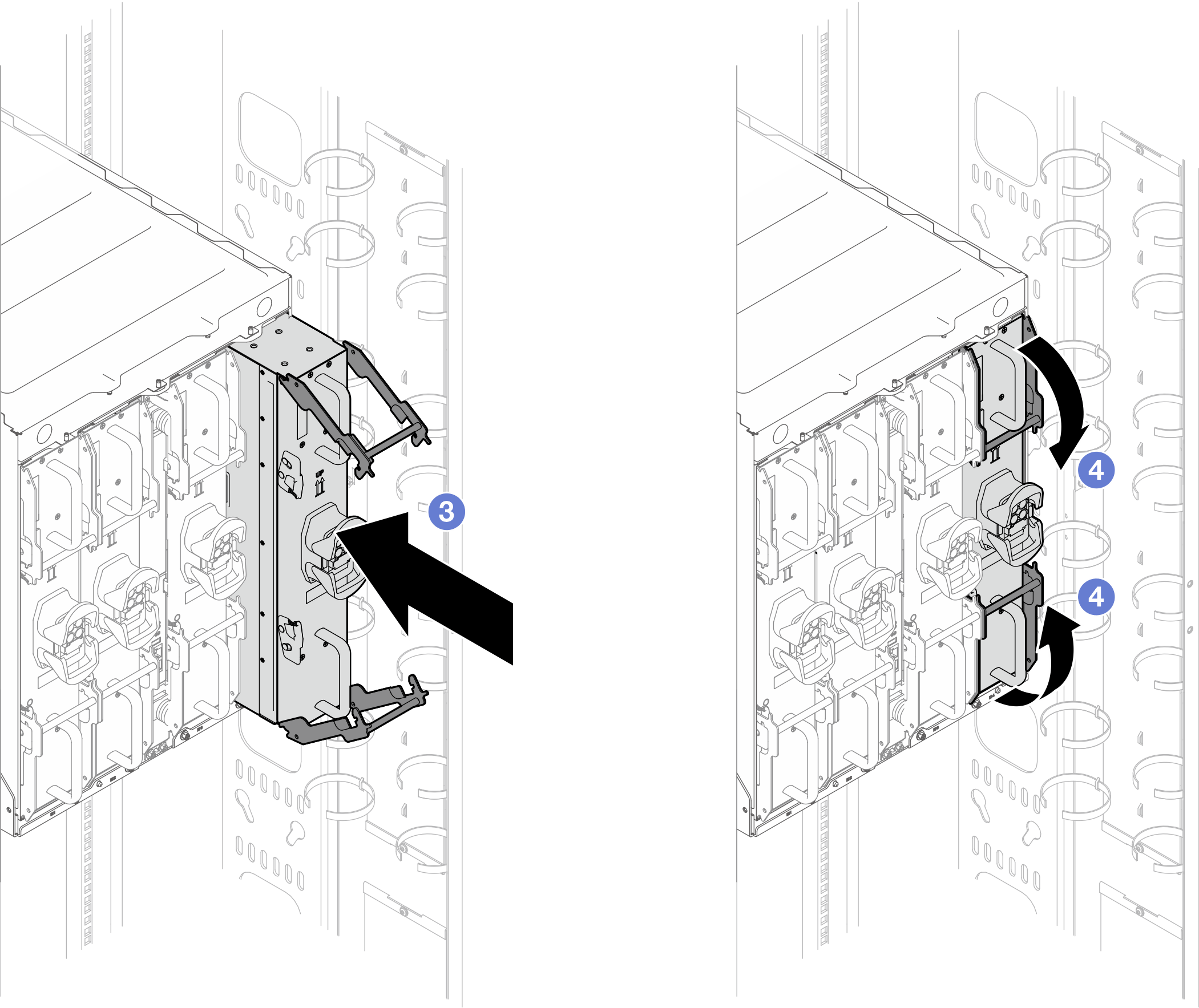

      그림 11. PCS 래치 닫기

  10. 전원 코드를 설치합니다.
    주의
    매니폴드 배수 및 배기 과정을 수행할 때 PCS에 전원 코드를 연결하지 마십시오.
    1. 전원 소켓 래치를 열림 위치로 돌리십시오.
    2. 전원 코드를 전원 소켓에 연결하십시오.
    3. 래치를 닫힘 위치로 돌려 전원 코드를 제자리에 고정하십시오.

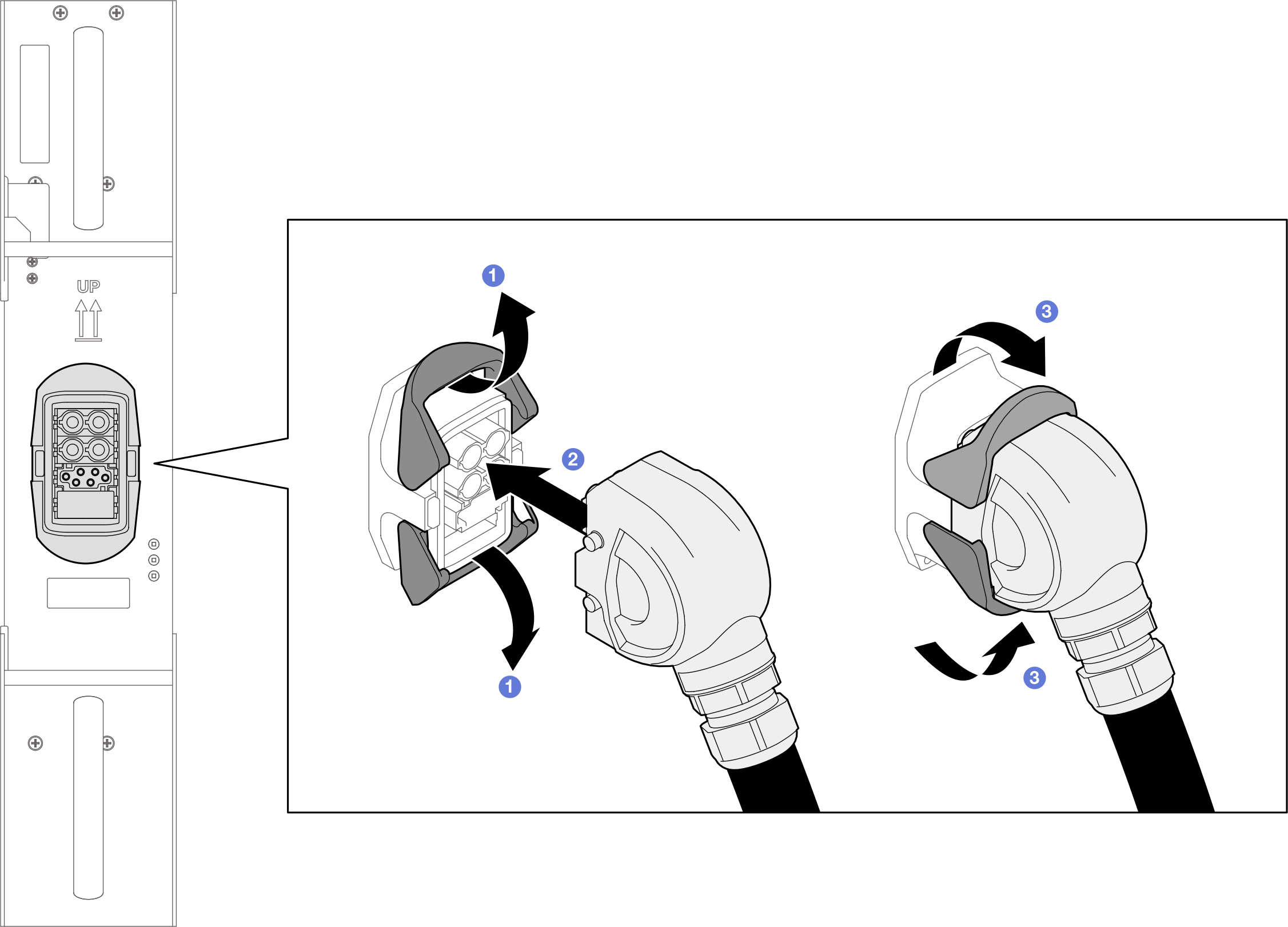

    그림 12. PCS 전원 코드 연결

  11. 노드가 꺼져 있으면 노드를 켜십시오.
  12. 전력 변환 스테이션의 AC 전원 LED가 켜져 있는지 확인하십시오. 이는 전력 변환 스테이션이 올바르게 작동 중임을 나타냅니다. 솔루션이 켜져 있는 경우 전력 변환 스테이션의 DC 전원 LED도 켜져 있는지 확인하십시오.
  13. 랙 프레임의 벨크로 타이를 사용하여 전원 코드를 고정하십시오. 벨크로 타이의 위치는 아래 그림을 참조하십시오.

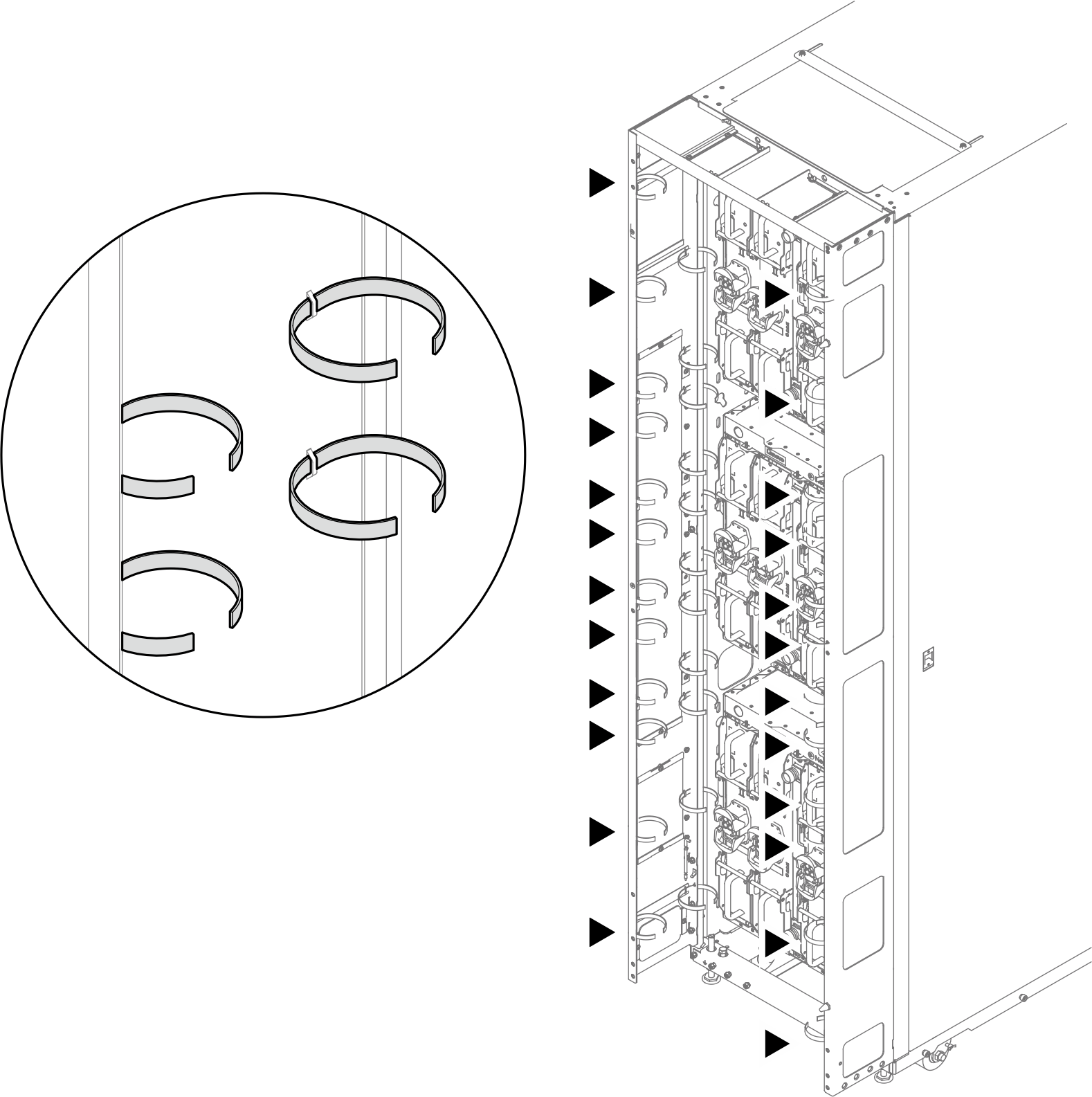

    그림 13. 전원 코드 고정용 벨크로 타이

완료한 후

  1. 제거한 전원 코드 및 케이블을 다시 연결하십시오.

  2. 컴퓨팅 노드를 모두 켜십시오.
