Extracción de una estación de conversión de energía (PCS)
Utilice esta información para quitar una estación de conversión de energía (PCS).
Acerca de esta tarea
Conjunto de la herramienta de elevación
Genie GL-8 herramienta de elevación instalada con la estructura de la herramienta de elevación. El freno de liberación del pie también debe estar adjunto a la herramienta de elevación.
Para obtener instrucciones de montaje, consulte Montaje del conjunto de la herramienta de elevación
Para obtener información obligatoria sobre el pedido de herramientas, consulte Opciones del servidor ThinkSystem.
Para evitar un peligro de descarga:
- Conecte todos los cables de alimentación a una toma de corriente o fuente de alimentación con puesta a tierra y correctamente cableada.
- Conecte el equipo que se acoplará a este producto a tomas de corriente o fuentes de alimentación debidamente cableadas.
- Siempre que sea posible, use solo una mano para conectar o desconectar los cables de señal.
- Nunca encienda un equipo si hay evidencia de fuego, agua y daño en la estructura.
- El dispositivo puede tener más de un cable de alimentación; para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.
Corriente de contacto alta. Haga la conexión a tierra antes de conectar a la fuente.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Desconecte el cable de alimentación del conector en la parte posterior de la estación de conversión de energía.
Si solo tiene PCS instalada en la solución, debe apagar la solución antes de quitar la estación de conversión de energía.
Antes de quitar la PCS, se recomienda reducir la carga de alimentación de cada nodo instalado en el alojamiento al colocar el nodo en estado inactivo o apagado.
Al quitar el PCS, pueden aparecer los siguientes mensajes de sucesos de SMM3. Estos mensajes de suceso de SMM3 se pueden ignorar antes de instalar un PCS de sustitución. Para obtener más información, consulte Mensajes.
| Mensajes de SMM3 | PCS afectados | Descripción |
|---|---|---|
| Estos sucesos se han declarado porque no hay un banco de alimentación suficiente y pueden ignorarse. | ||
| 1807010015 | N/A | FPGA Throttle: chasis, se declaró una transición del estado normal al estado no crítico |
| 180702001A | Encl PMax Exceed: chasis, se declaró una transición del estado de menor gravedad a un estado crítico | |
| 180702001B | Encl PMin Exceed: chasis, se declaró una transición del estado de menor gravedad a un estado crítico | |
| En las PCS quitadas del chasis, estos eventos pueden tratarse como normales. | ||
| 0807070048 / 0807070049 / 080707004A / 080707004B | PCS 1 / PCS 2 / PCS 3 / PCS 4 | PCS # EPOW: sensor de la fuente de alimentación, se declaró el monitor |
| 086F030040 / 086F030041 / 086F030042 / 086F030043 | PCS #: sensor de la fuente de alimentación, se declaró una pérdida de alimentación de la fuente de alimentación (CA/CC) | |
| 086F010050 / 086F010051 / 086F010052 / 086F010053 | PCS # Vin UV: sensor de la fuente de alimentación, se declaró una detección de error en la fuente de alimentación | |
| 090B030011 | N/A | Recurso de alimentación: sensor unidad de alimentación, no redundante: se declaró Suficiente desde Redundante |
| 0887070048 / 0887070049 / 088707004A / 088707004B | PCS 1 / PCS 2 / PCS 3 / PCS 4 | PCS # EPOW: sensor de la fuente de alimentación, se canceló la declaración del monitor |
| 08EF000040 / 08EF000041 / 08EF000042 / 08EF000043 | PCS #: se canceló la declaración de detección de presencia | |
| 08EF030040 / 08EF030041 / 08EF030042 / 08EF030043 | PCS #: sensor de la fuente de alimentación, se canceló la declaración de una pérdida de alimentación de la fuente de alimentación (CA/CC) | |
| 08EF010050 / 08EF010051 / 08EF010052 / 08EF010053 | PCS # Vin UV: sensor de la fuente de alimentación, se canceló la declaración de una detección de error en la fuente de alimentación | |
| En las PCS que permanecen en el chasis, estos eventos pueden ocurrir dependiendo de la carga del sistema. | ||
| 080701004C / 080701004D / 080701004E / 080701004F | PCS 1 / PCS 2 / PCS 3 / PCS 4 | PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # Throttle : fuente de alimentación, se declaró una transición del estado normal al estado no crítico |
| 086F010054 / 086F010055 / 086F010056 / 086F010057 | PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # Iout OC : fuente de alimentación, se declaró una detección de error | |
| 086F010060 / 086F010061 / 086F010062 / 086F010063 | PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # OverTemp : fuente de alimentación, se declaró una detección de error | |
| 086F010044 / 086F010045 / 086F010046 / 086F010047 | PCS 1 / PCS 2 / PCS 3 / PCS 4 : PCS # OVS Fault : fuente de alimentación, se declaró una detección de error | |
- Un video de este procedimiento está disponible en YouTube.
Procedimiento
- Desconecte el cable de alimentación.
Gire los pestillos del zócalo de alimentación hacia fuera.
Desconecte el cable de alimentación de la PCS.
Figura 2. Desconexión del cable de alimentación del PCS

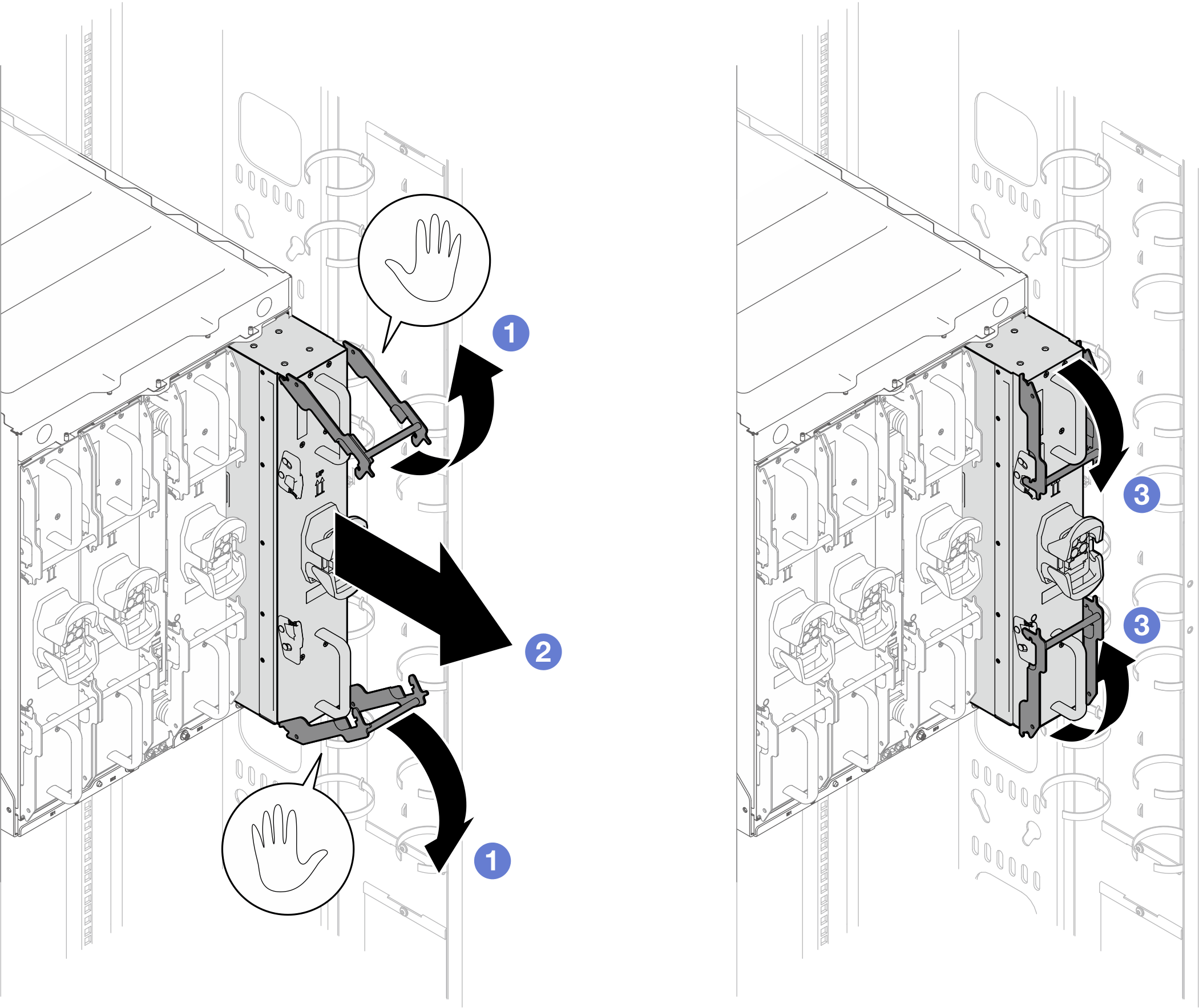

- Quite la PCS ligeramente del alojamiento.
- Gire los pestillos hacia afuera; la PCS se moverá ligeramente hacia fuera del alojamiento.

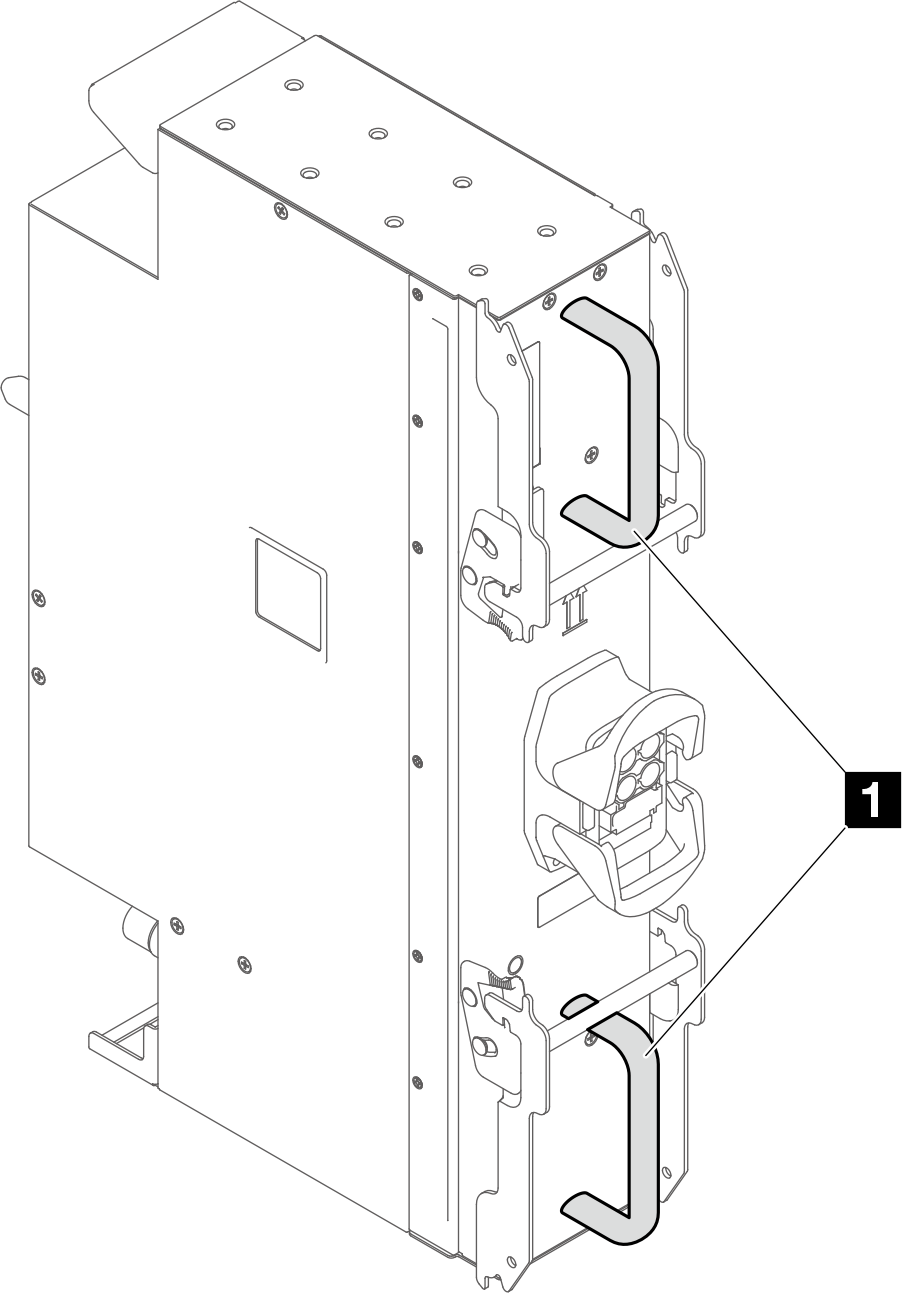

- Sujete las asas y tire del PCS ligeramente hacia fuera del alojamiento.NotaEvite tirar demasiado del PCS y dejar que el PCS se incline hacia abajo.
Gire los pestillos hacia adentro a la posición cerrada.Figura 3. Sacar ligeramente el PCS del alojamiento

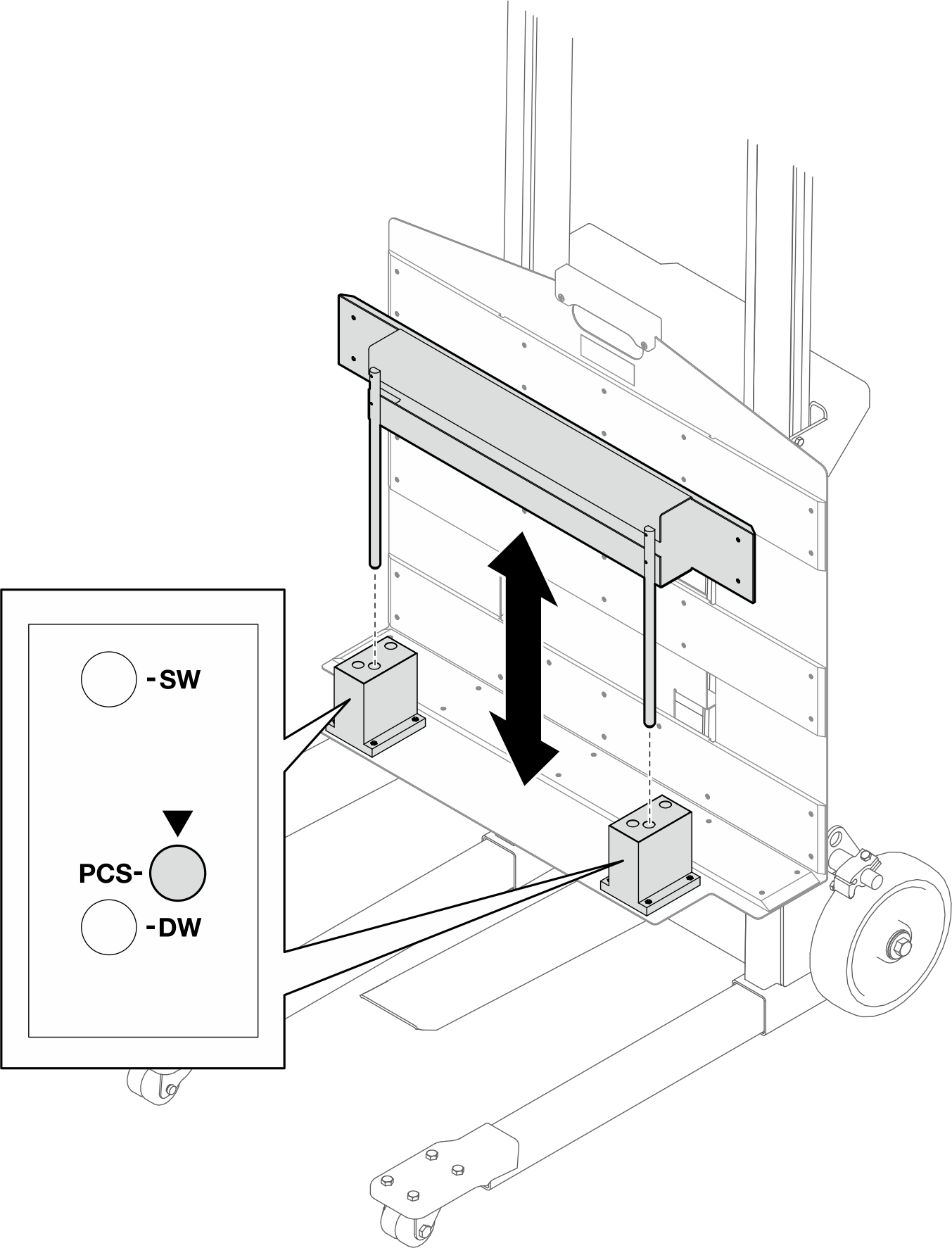

- Ajuste la guía de la estructura a la posición PCS. Si la guía de valla no está en la posición PCS, levante la guía de valla y vuelva a instalarla en las ranuras de PCS.
Descripción de la etiqueta de la valla Descripción completa SW Ancho único PCS Estación de conversión de energía DW Ancho doble Figura 4. Tope de guía de fijación ajustado a la posición PCS

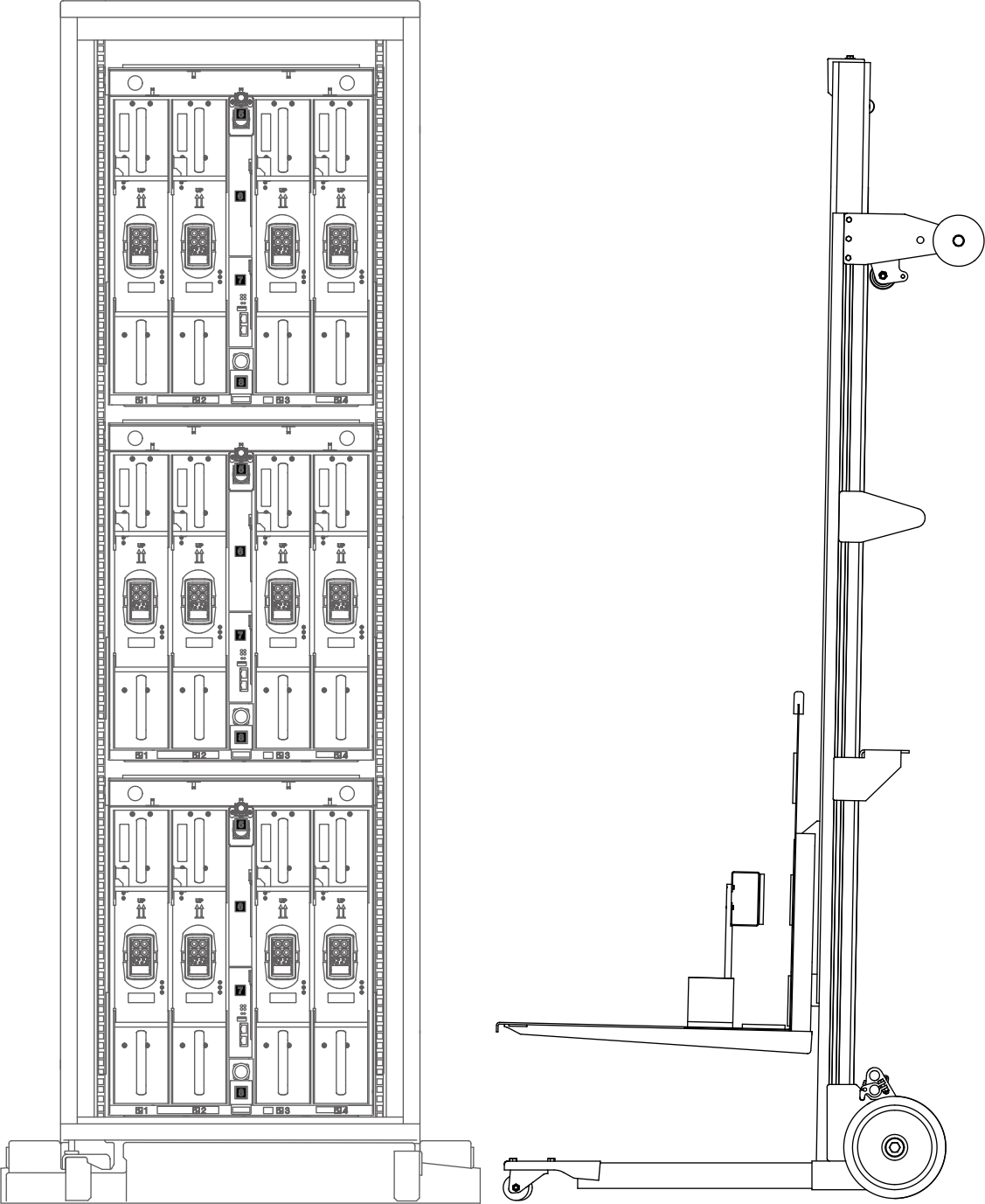

- Mueva el conjunto de la herramienta de elevación a la parte posterior del bastidor.Figura 5. Colocación del conjunto de la herramienta de elevación en la parte posterior del bastidor

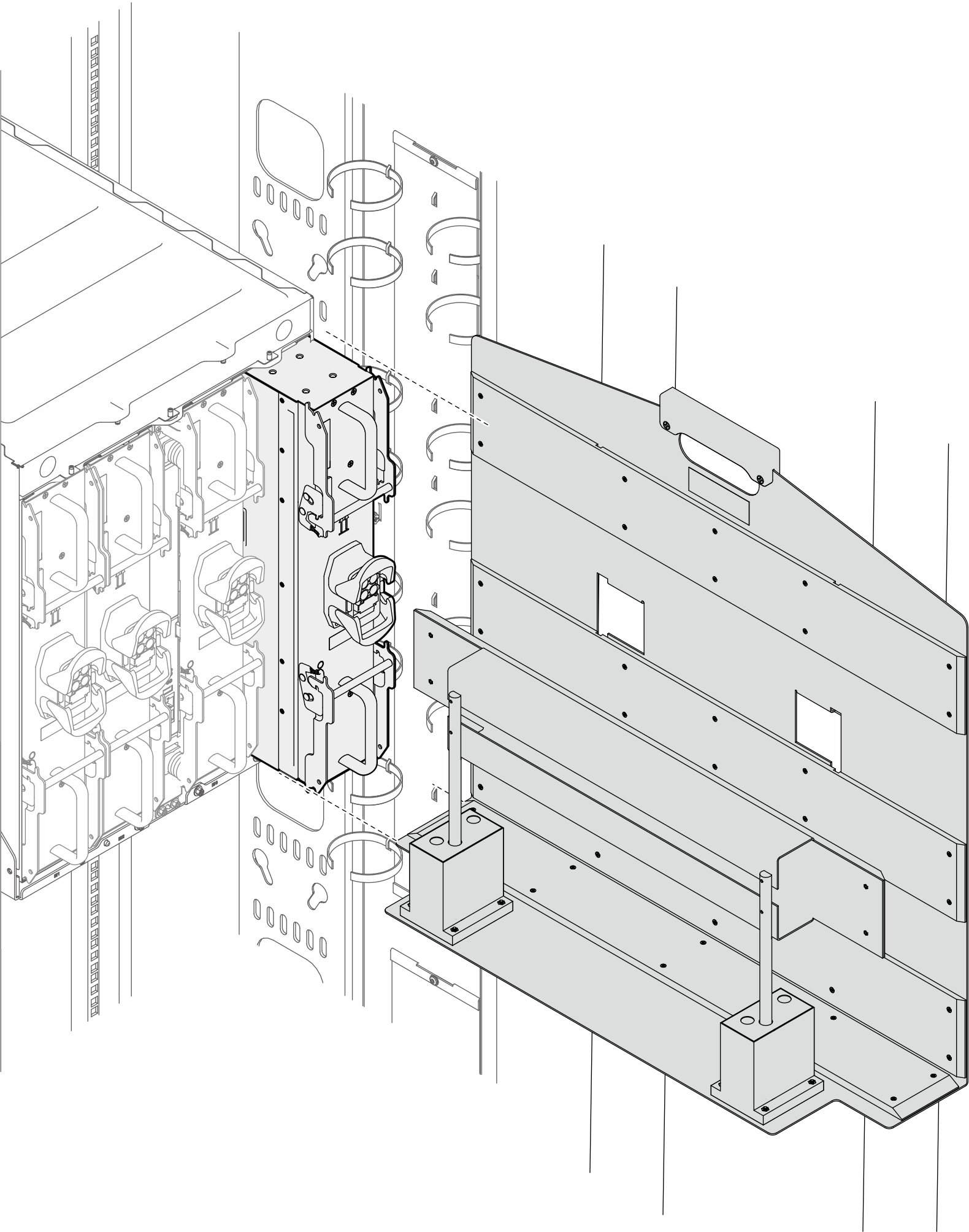

- Ajuste la herramienta de elevación para que la parte inferior del dispositivo se alinee con la parte inferior del PCS y la parte frontal del dispositivo quede paralela a la parte delantera o posterior del PCS.NotaGire el asa de la herramienta de elevación en el
sentido de las agujas del reloj para levantar la estructura; en sentido contrario a las agujas del reloj para bajar la estructura.
Figura 6. Alineación de la estructura y el PCS
- Presione el pedal hacia abajo para bloquear el freno de la rueda de la herramienta de elevación.Figura 7. Bloqueo del freno de la rueda de la herramienta de elevación

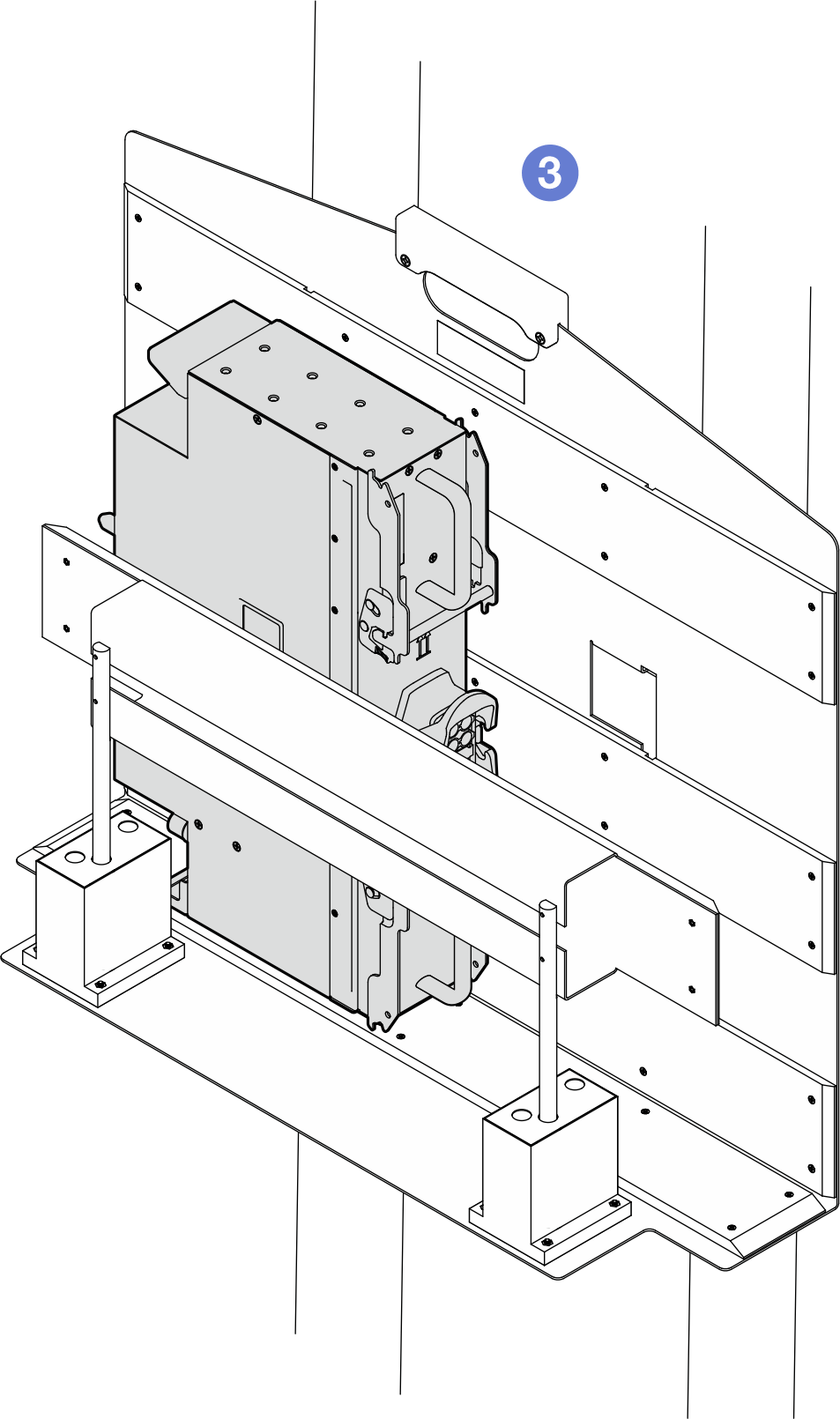

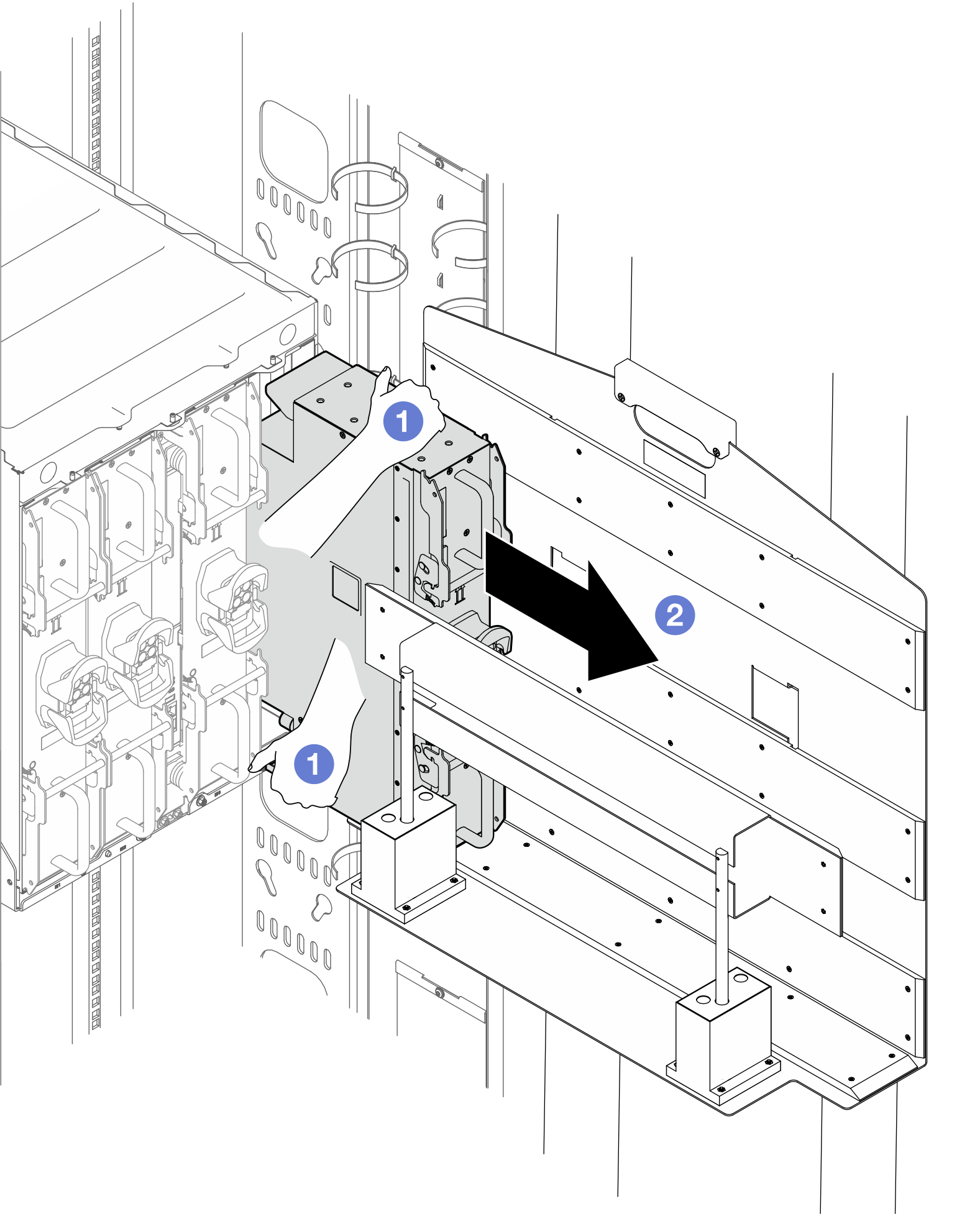

- Transfiera el PCS a la estructura.
- Sujete las partes superior e inferior del PCS.
- Empuje el PCS sobre el soporte.
- Asegúrese de que el PCS esté correctamente asentado en la estructura.
Figura 8. Transferir la bandeja a la estructura

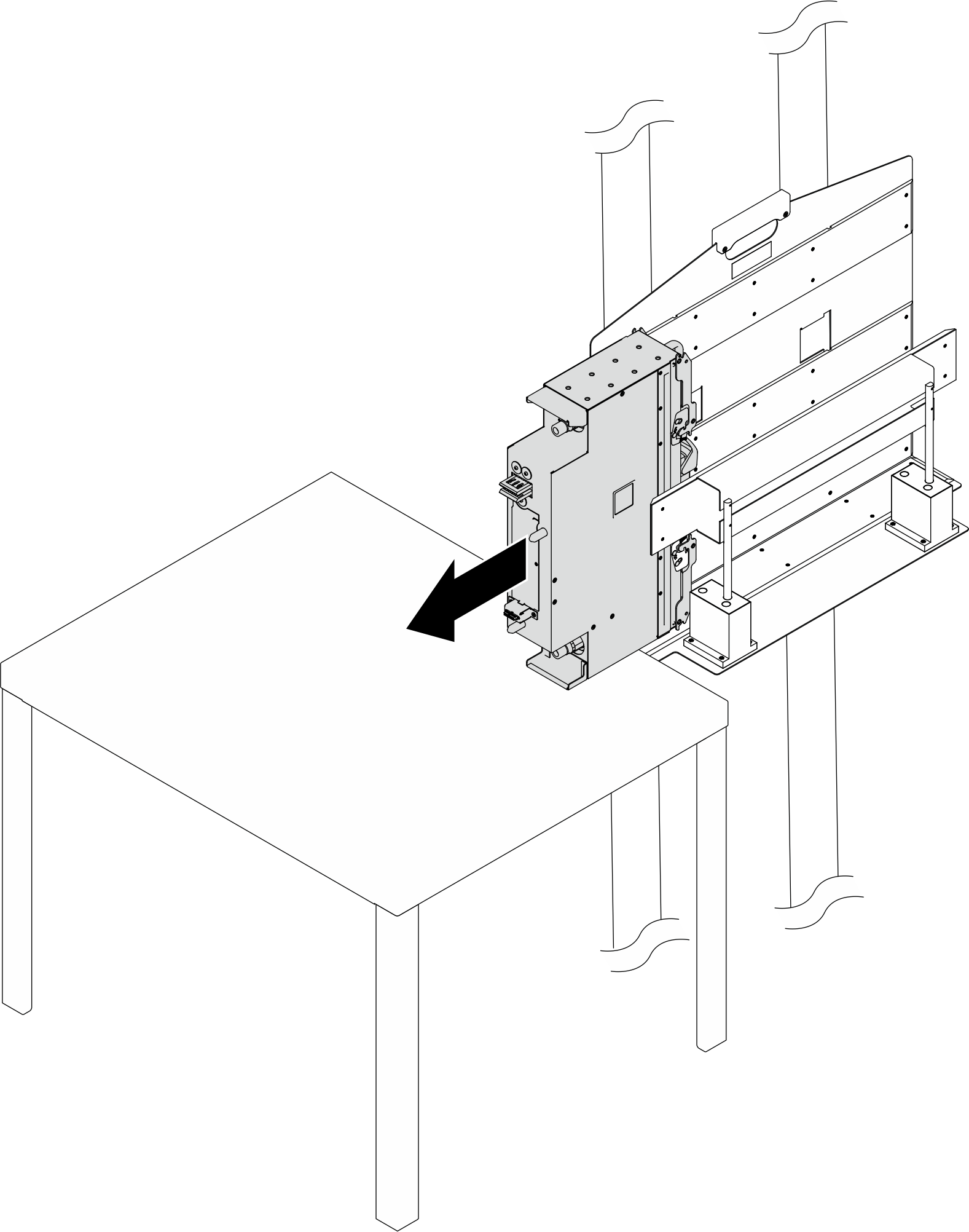

- Transfiera la PCS a una mesa de trabajo.Figura 9. Transferencia de la PCS a una mesa de trabajo
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
