卸下歧管

按以下信息卸下歧管。

关于本任务

必备工具
  • FRU for screw driver 中提供的加长型 PH2 螺丝刀

  • SMM3 MANI conduction plate gap pad（如果安装新的下歧管）

  • SMM3 MANI conduction plate （如果更换歧管导电板）
警告

水可能会引起皮肤和眼睛不适。请避免直接接触润滑液。

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
S038
Use eye protection
警告
此过程应佩戴护目装置。
S040
use protective gloves
警告
此过程应佩戴保护手套。
S042
Danger
危险
危险
本产品中存在水或水溶液，因此会有触电危险。请避免用湿手或在有溅水的情况下操作或靠近带电设备。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 操作计算机架散热系统中使用的任何经化学处理的水时，请确保遵循正确的处理过程。请确保水化学处理供应商提供了材料安全数据表（MSDS）和安全信息，且具有水化学处理供应商建议的恰当个人防护设备（PPE）。作为预防措施，建议使用防护手套和眼镜。

  • 卸下或安装歧管时，请按下图中指定的位置握住歧管。

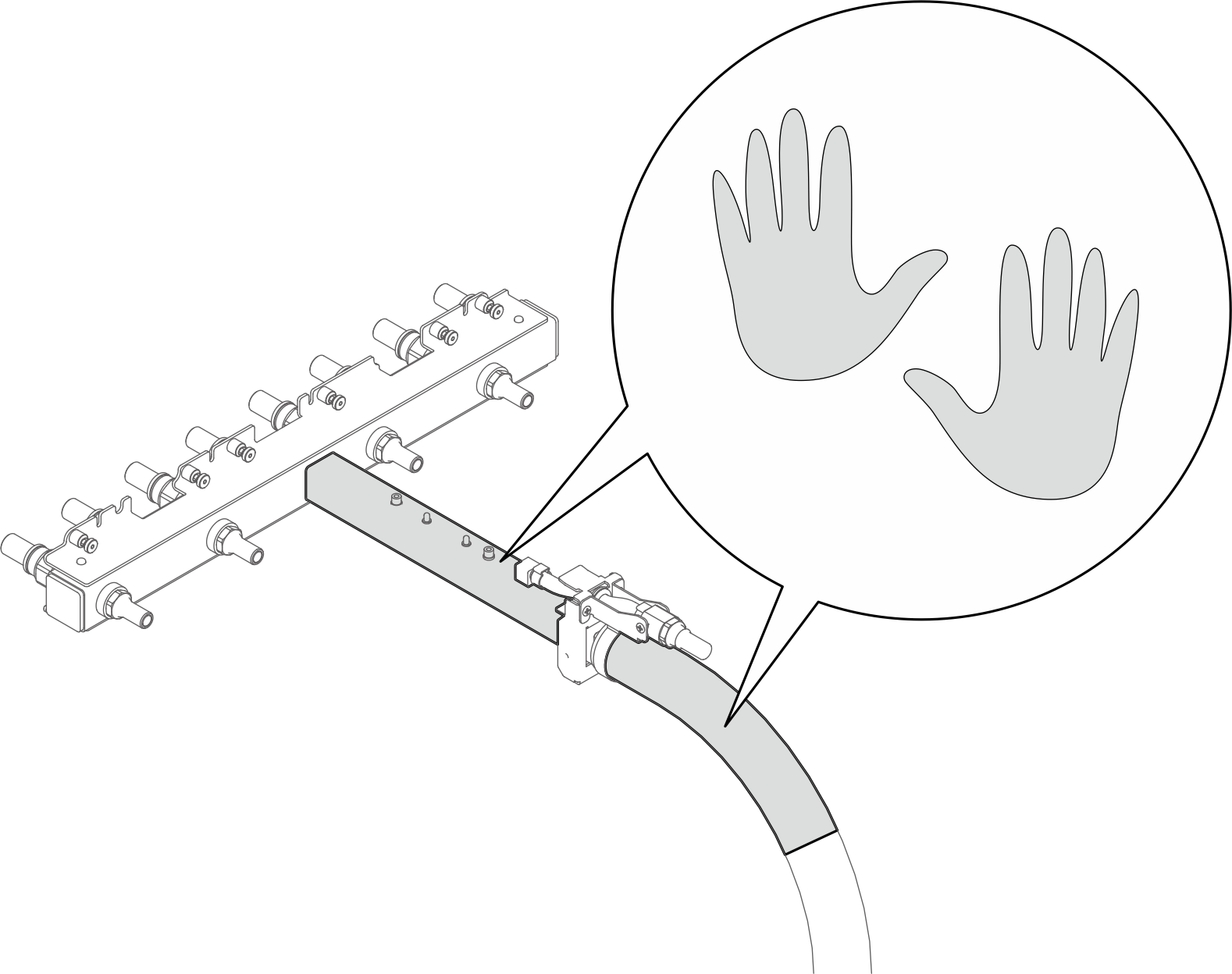

    图 1. 歧管操作点

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下所有托盘。请参阅从机柜上卸下托盘。
    2. 拔下电源线，并卸下所有电源转换站（PCS）。请参阅卸下电源转换站（PCS）。
    3. 卸下空填充件。请参阅卸下空填充件。
    4. 卸下 SMM3。请参阅卸下 SMM3。
    5. 卸下所有电源转换站（PCS）仓。请参阅卸下电源转换站（PCS）仓。
  2. 先完成歧管排气，请参阅进行歧管排水。然后，继续卸下歧管，请参阅卸下歧管。

进行歧管排水​

  1. 关闭歧管和软管上的阀门。
    1. 按下球阀开关上的按钮。
    2. 旋转开关以关闭阀门，如下图所示。

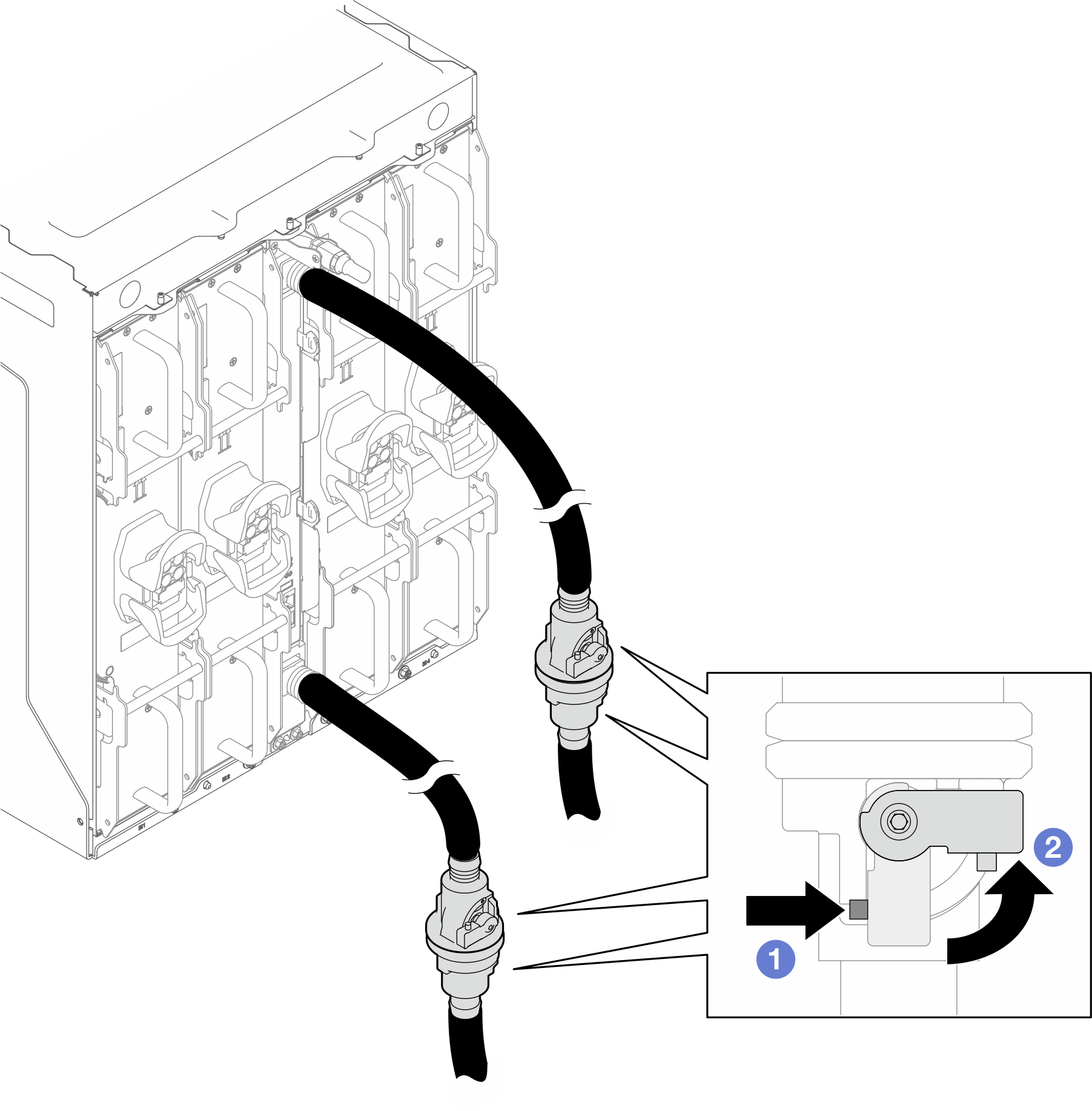

    图 2. 关闭歧管和软管的阀门

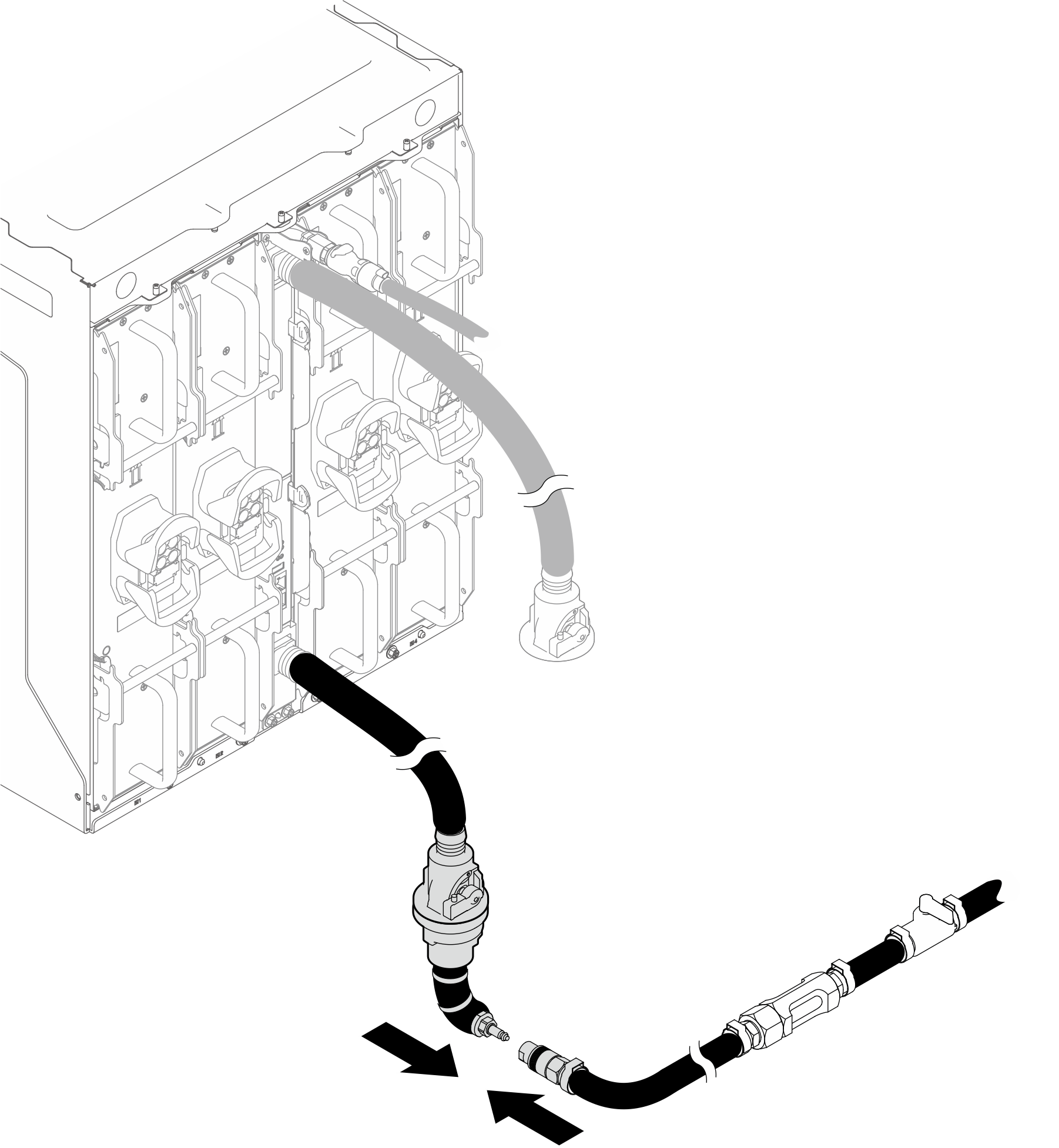

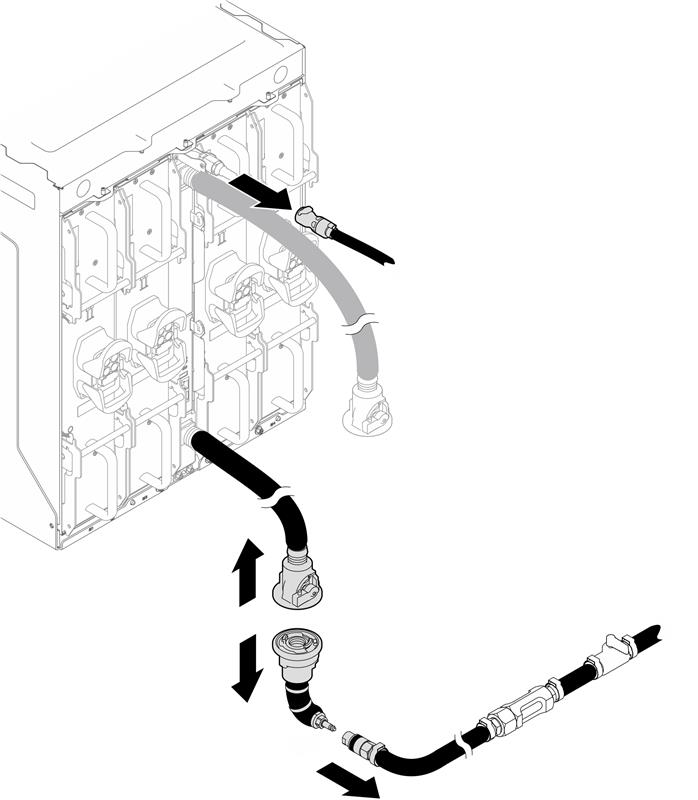

  2. 从上歧管和下歧管断开设施回流软管和供给软管

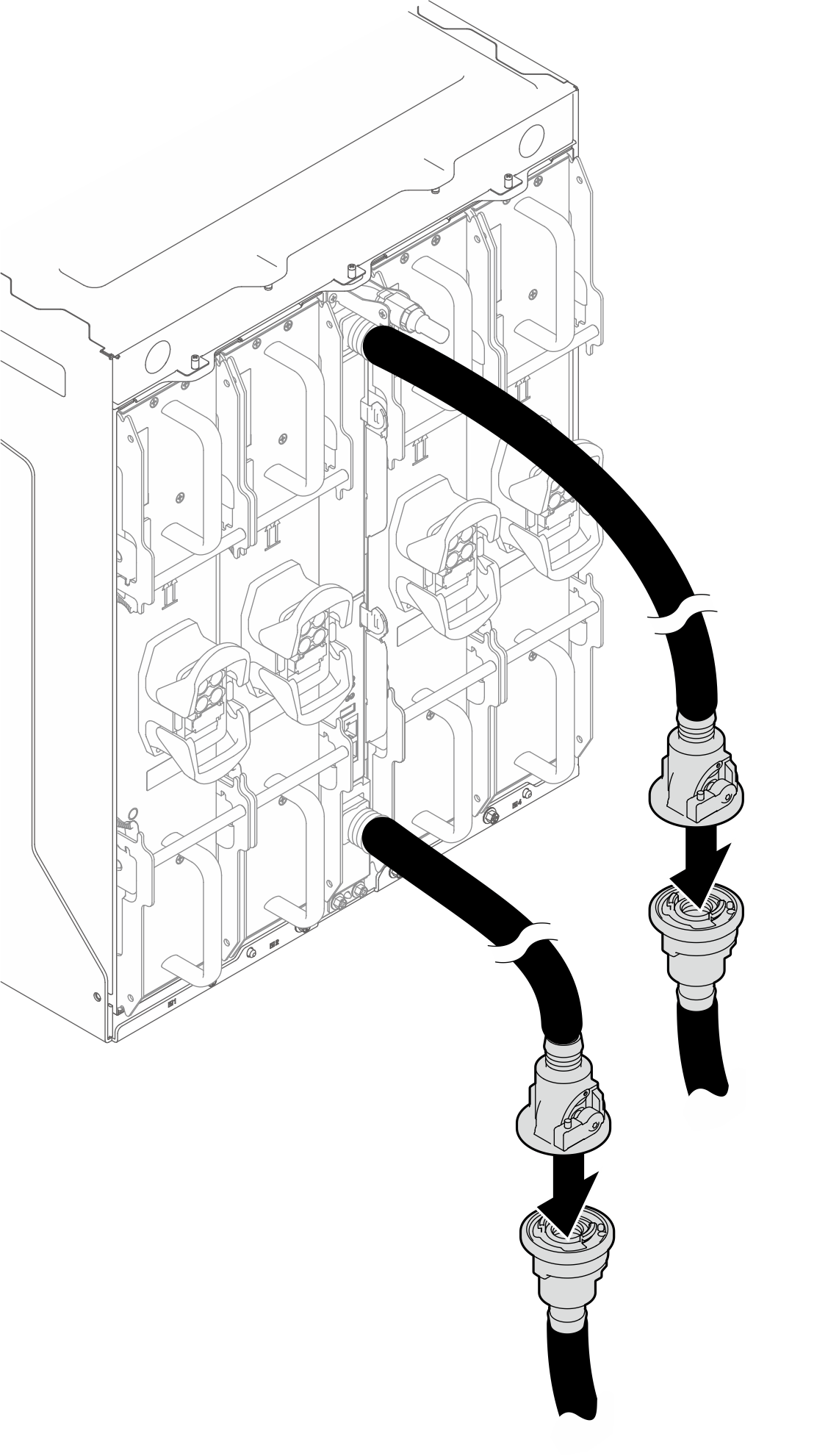

    图 3. 从歧管断开设施回流软管和供给软管

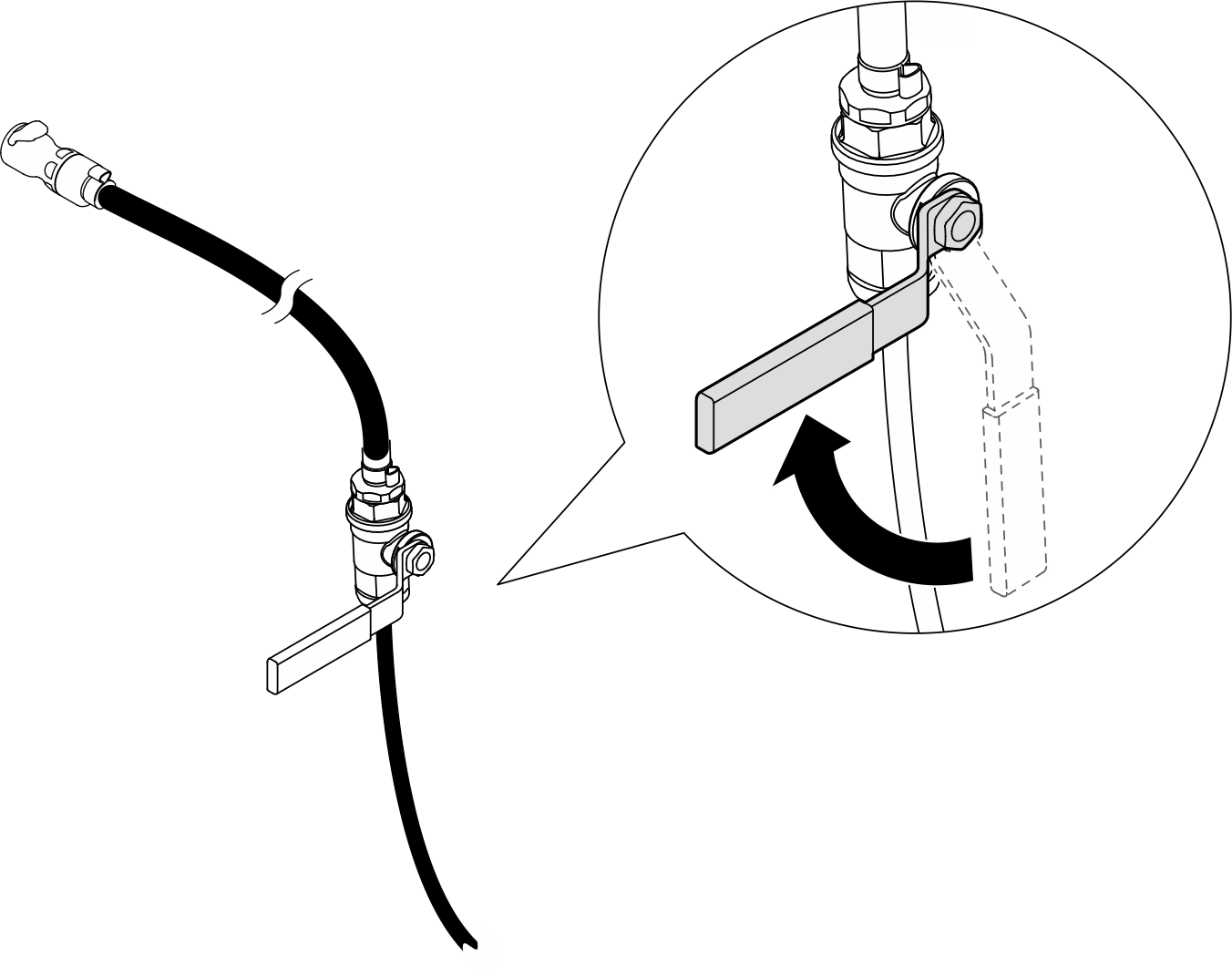

  3. 关闭上部排气软管的阀门。

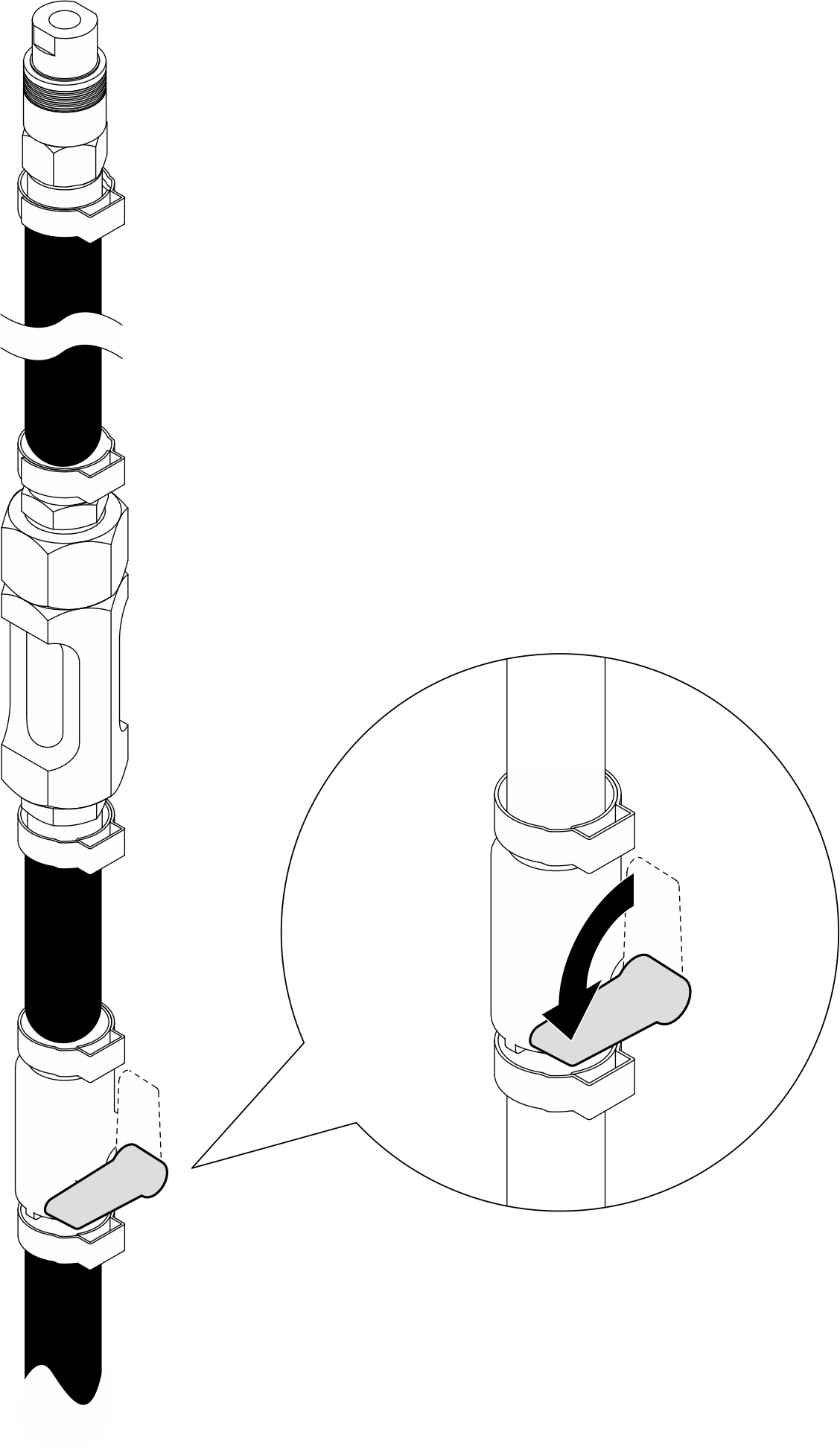

    图 4. 关闭上部排气软管的阀门

  4. 取下上歧管排气口的外盖。然后，将上部排气软管连接到该排气口。

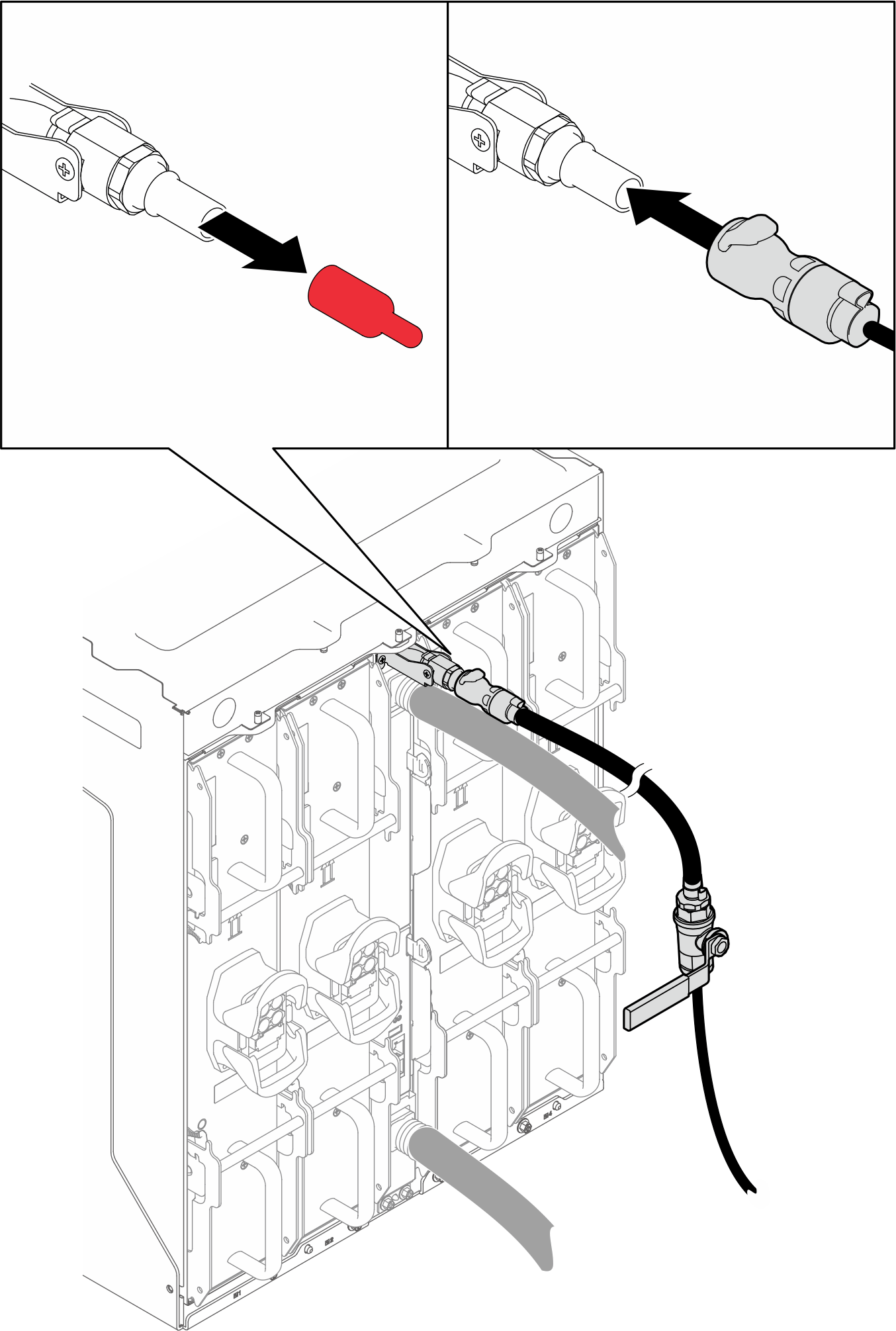

    图 5. 将上部排气软管连接到上歧管的排气口

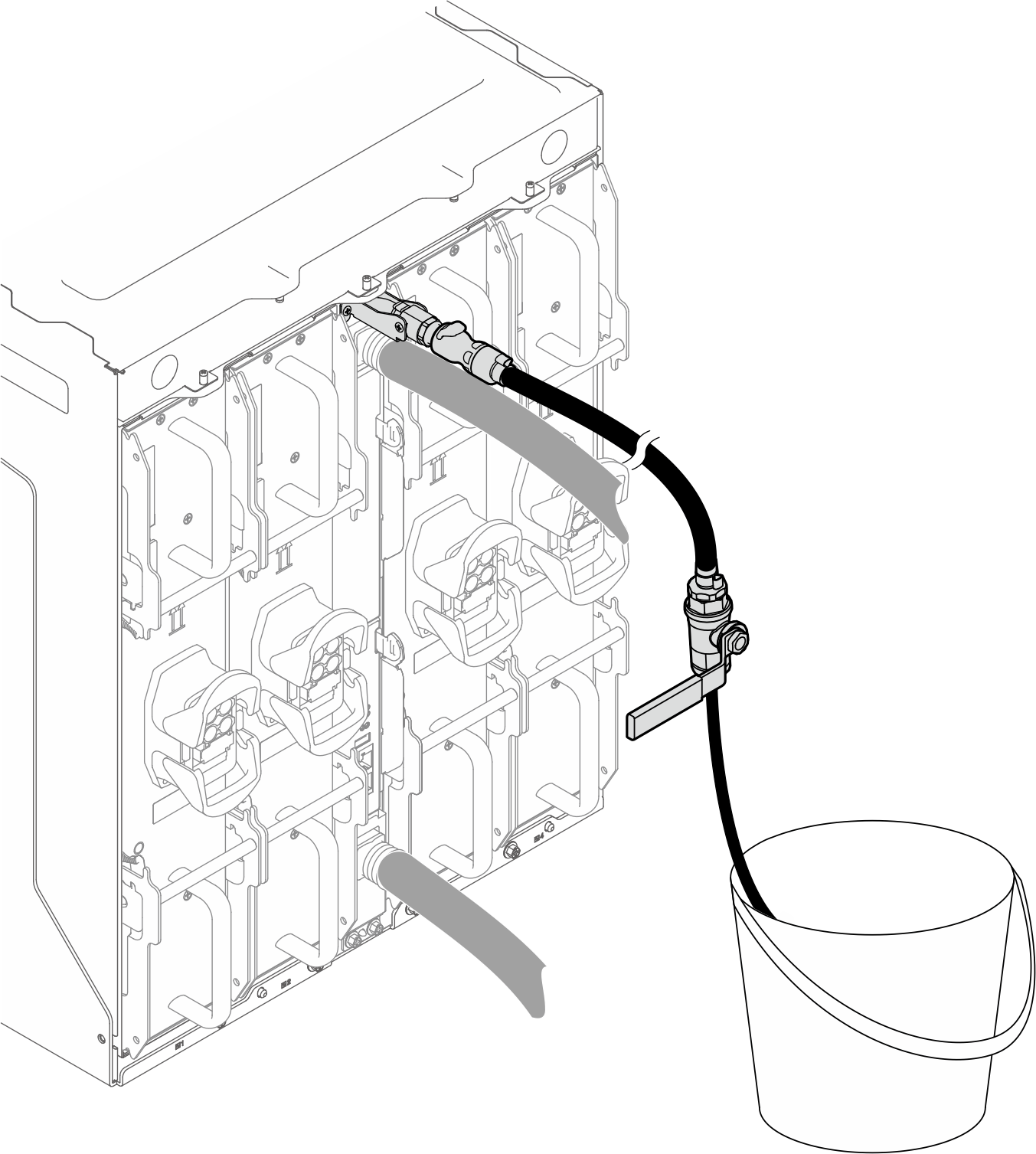

  5. 将上部排气软管的末端放入桶内。
    图 6. 将上部排气软管的末端放入桶内

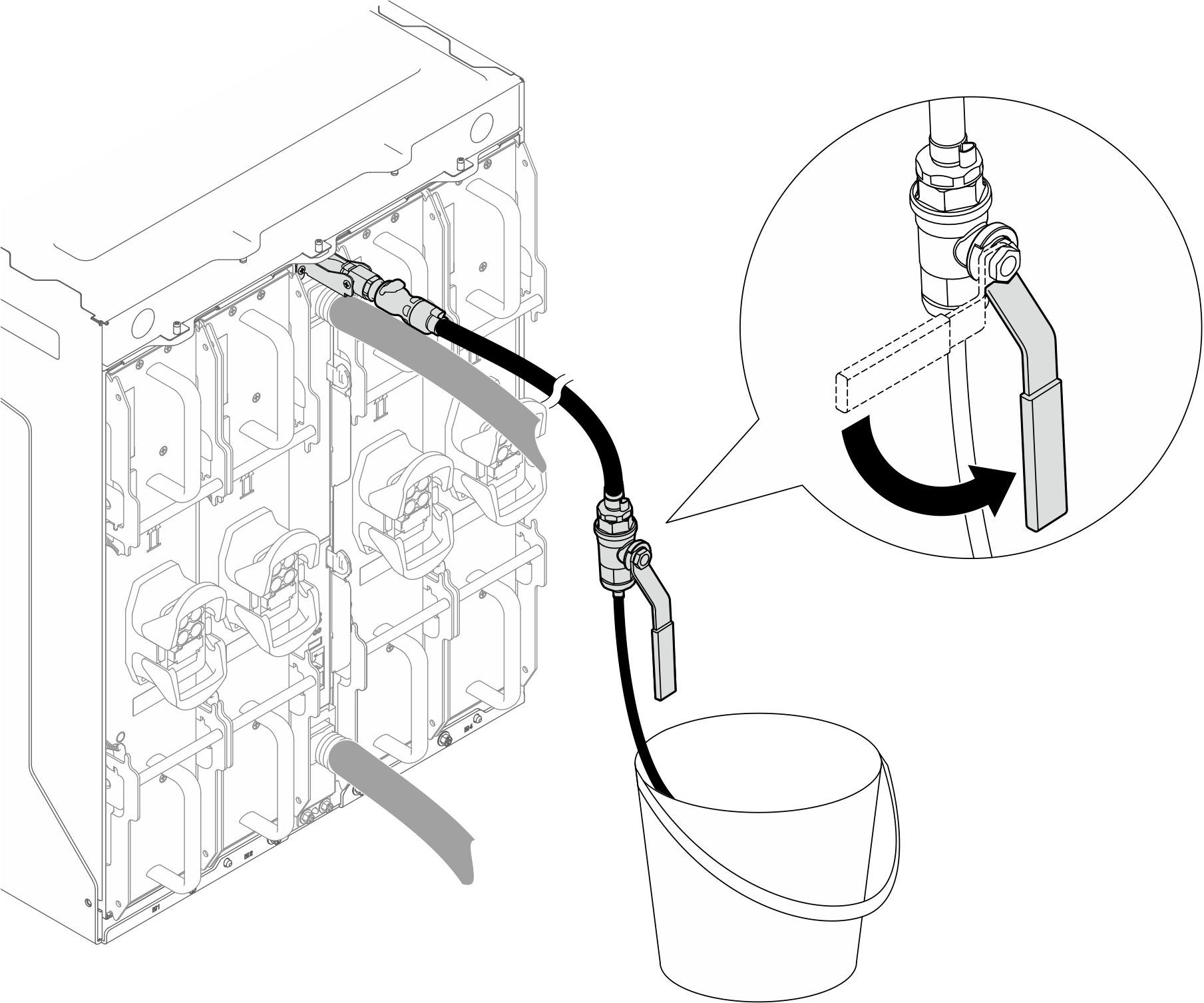

  6. 缓慢打开上部排气软管的阀门，以便有稳定的水流排出。
    图 7. 打开上部排气软管的阀门

  7. 打开排气适配器的阀门。
    1. 按适配器阀门开关上的按钮。
    2. 旋转开关以打开阀门，如下图所示。

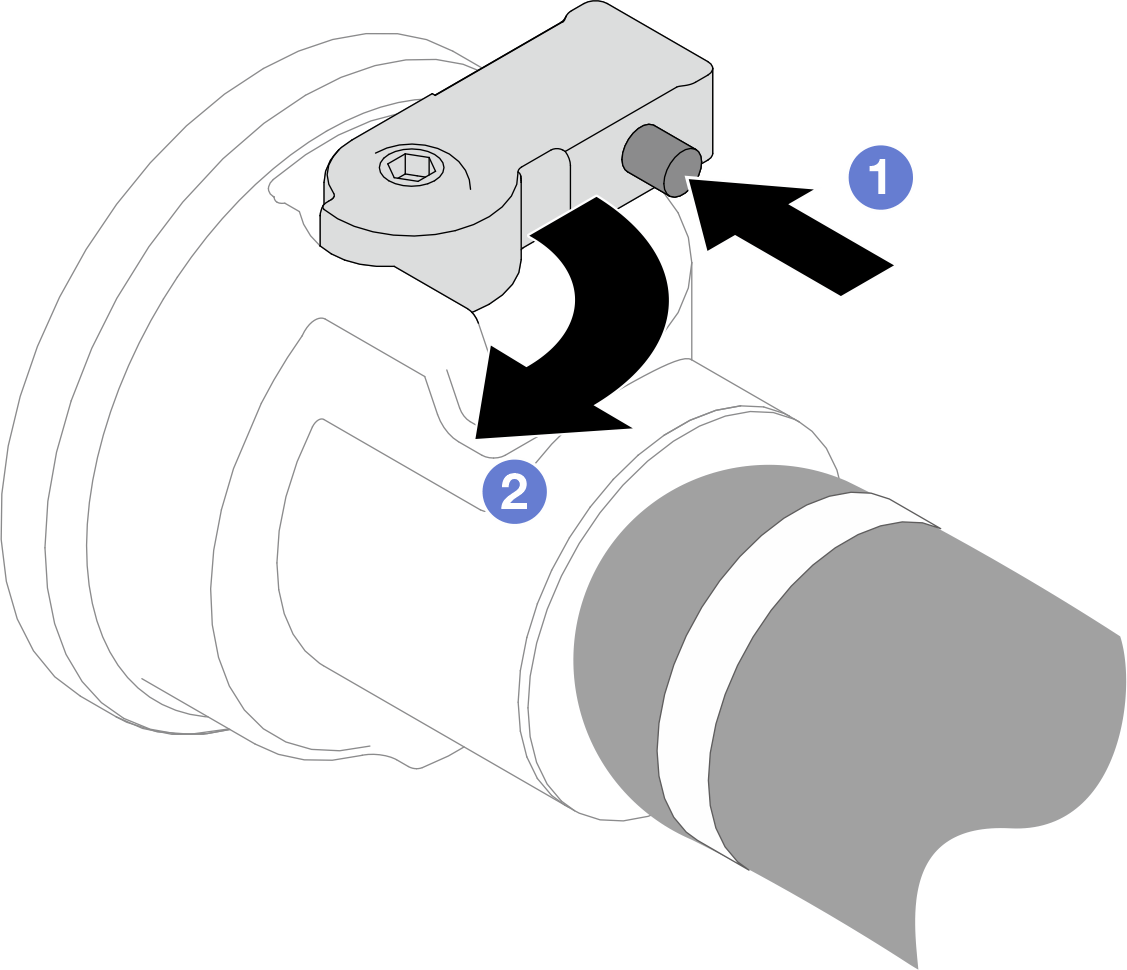

    图 8. 打开排气软管适配器上的阀门

  8. 将排气软管适配器连接到下歧管。
    图 9. 将排气软管适配器连接到下歧管

  9. 关闭下部排气软管的阀门。
    图 10. 关闭下部排气软管的阀门

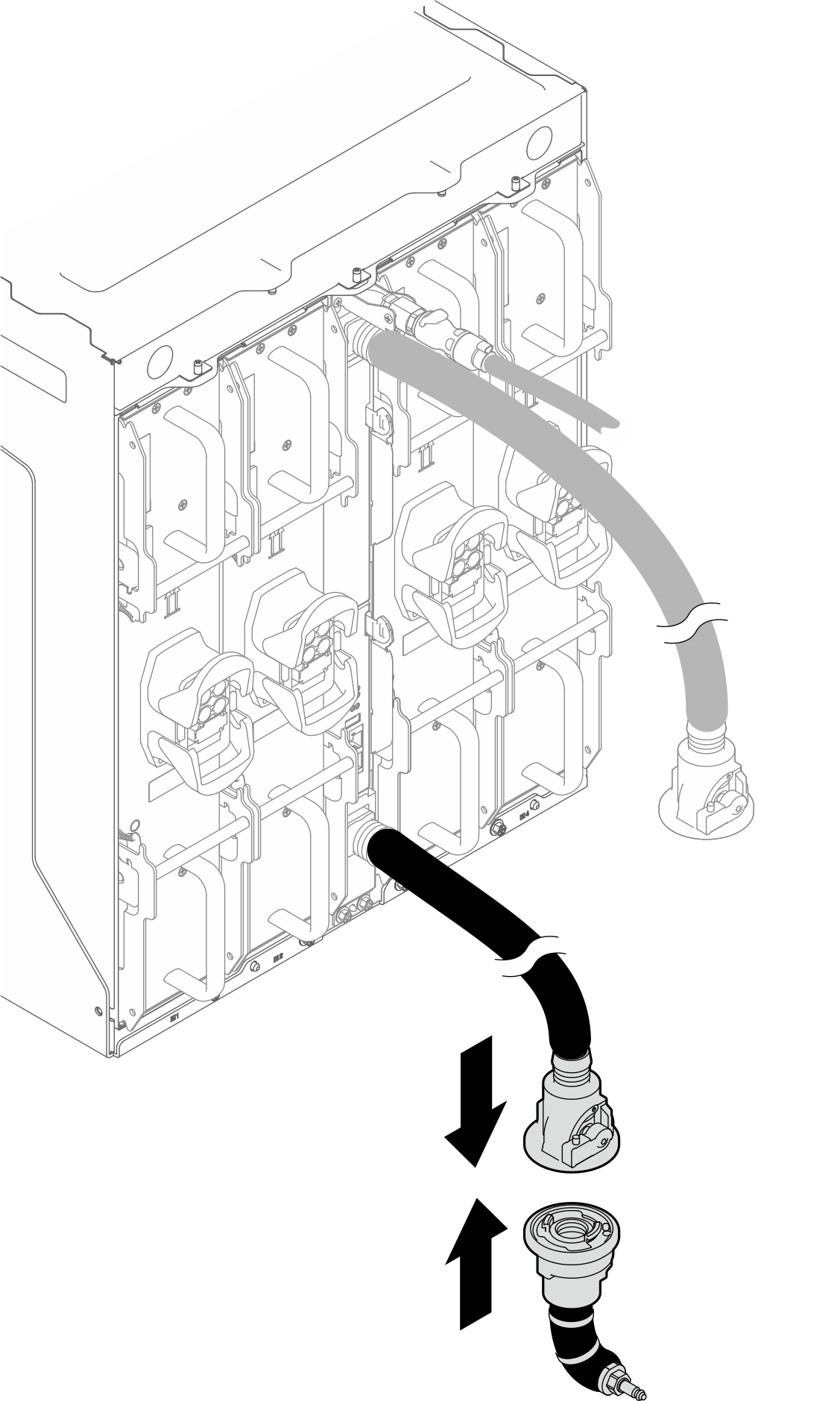

  10. 将下部排气软管连接到排气软管适配器，该适配器连接到下歧管。
    图 11. 将下部排气软管连接到排气软管适配器

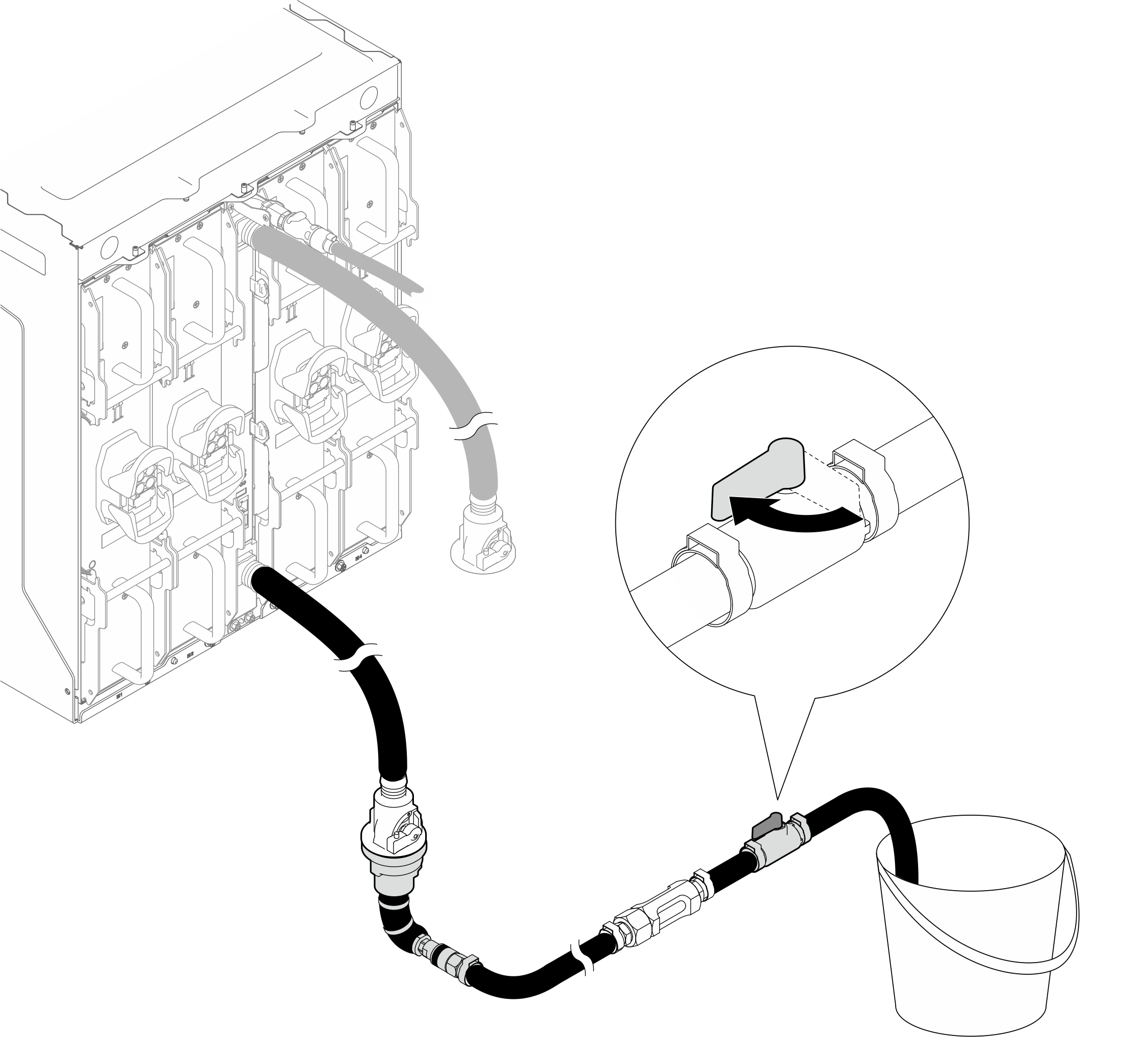

  11. 缓慢打开下部排气软管的阀门，以便有稳定的水流排出。待水流停止后，关闭阀门。
    图 12. 打开下部排气软管的阀门

  12. 从机柜上卸下以下组件。

    1. 上部排气软管

    2. 下部排气软管

    3. 下部排气软管适配器

    图 13. 从歧管上卸下组件

卸下歧管​

  1. 卸下上歧管。

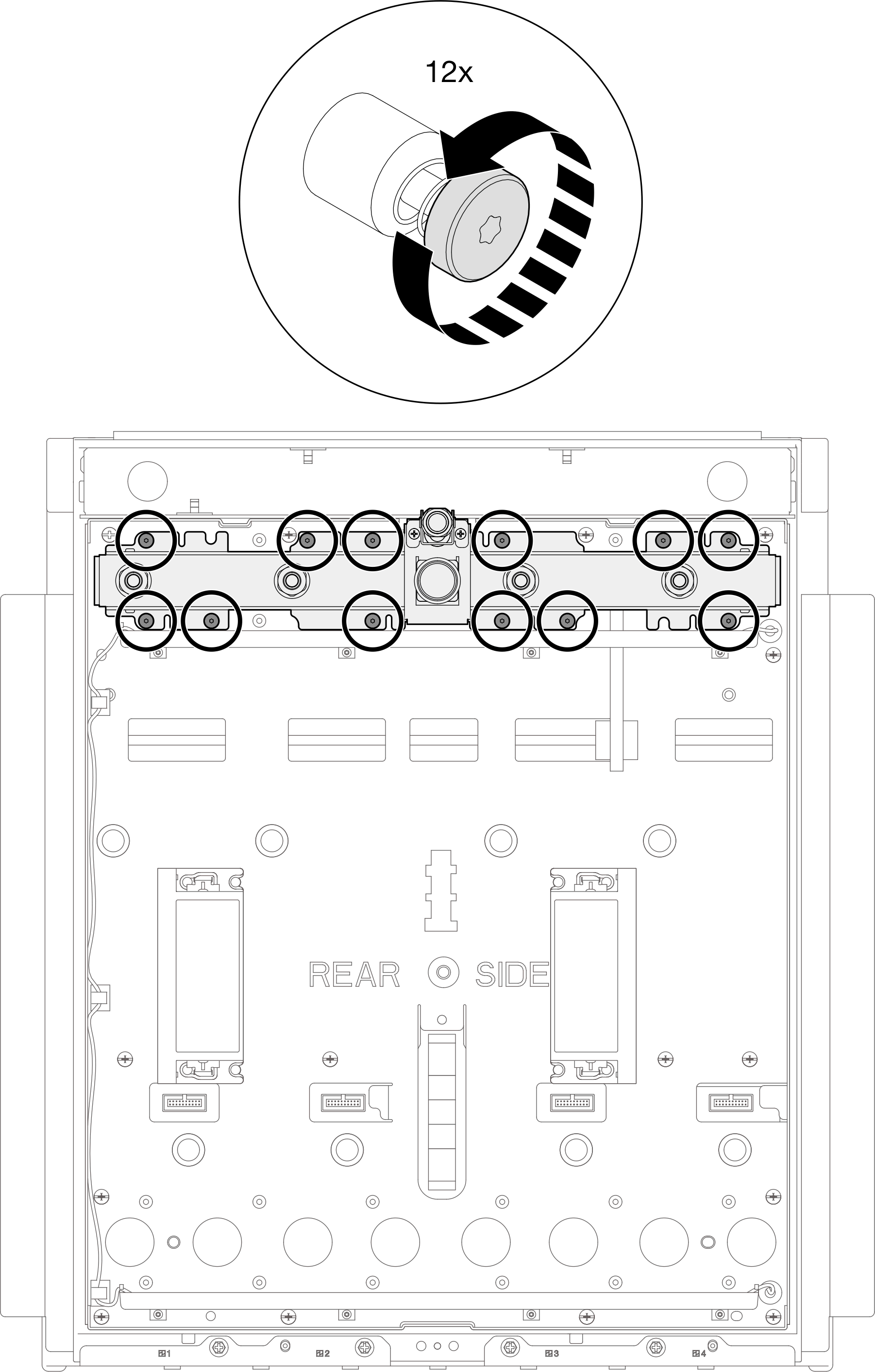

    1. 用加长螺丝刀拧松上歧管上的十二（x12）颗 T10 松不脱螺钉。
      图 14. 从上歧管上卸下螺钉

    2. 从机柜中卸下上歧管。

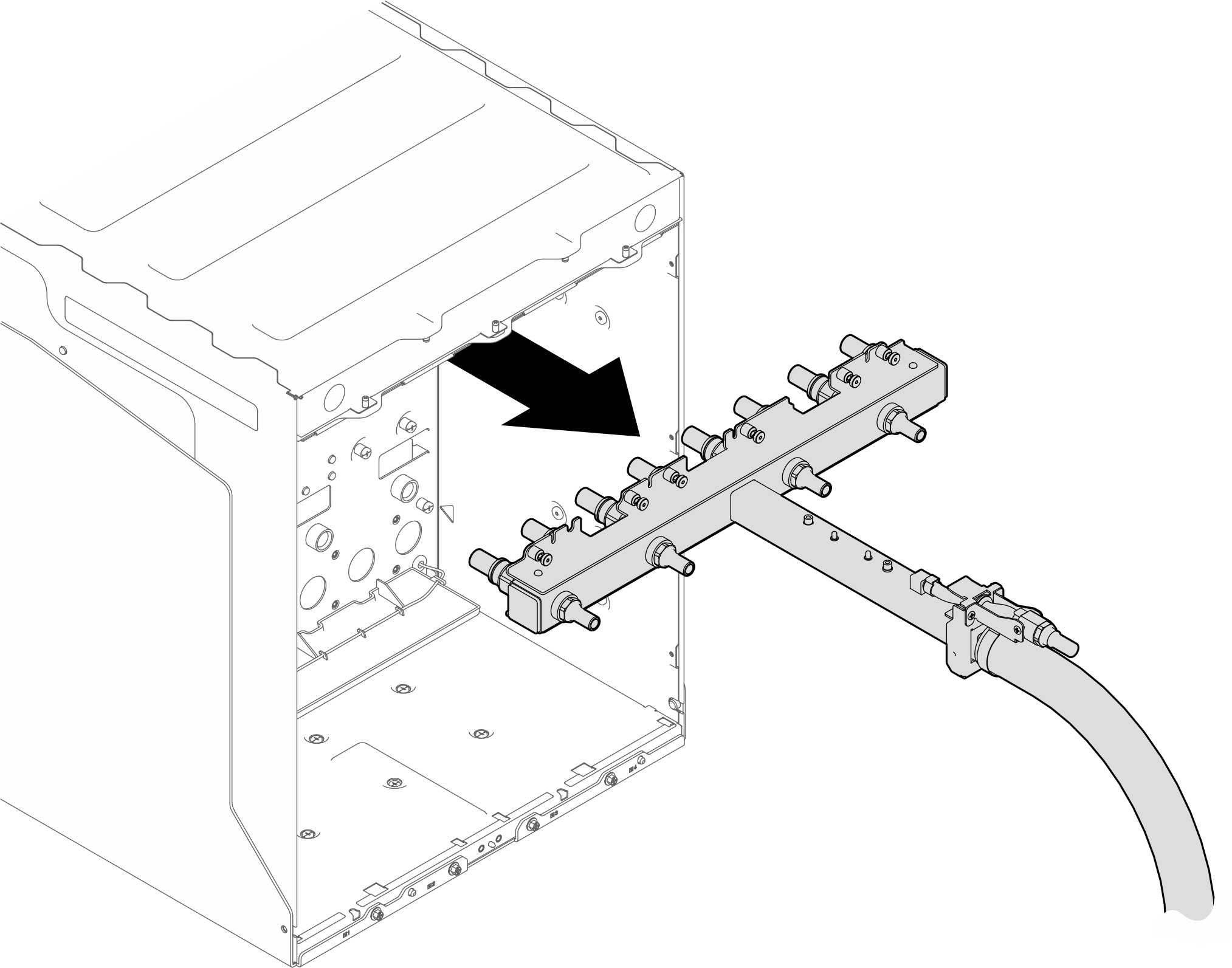

      图 15. 从机柜中卸下上歧管

  2. 卸下下歧管。

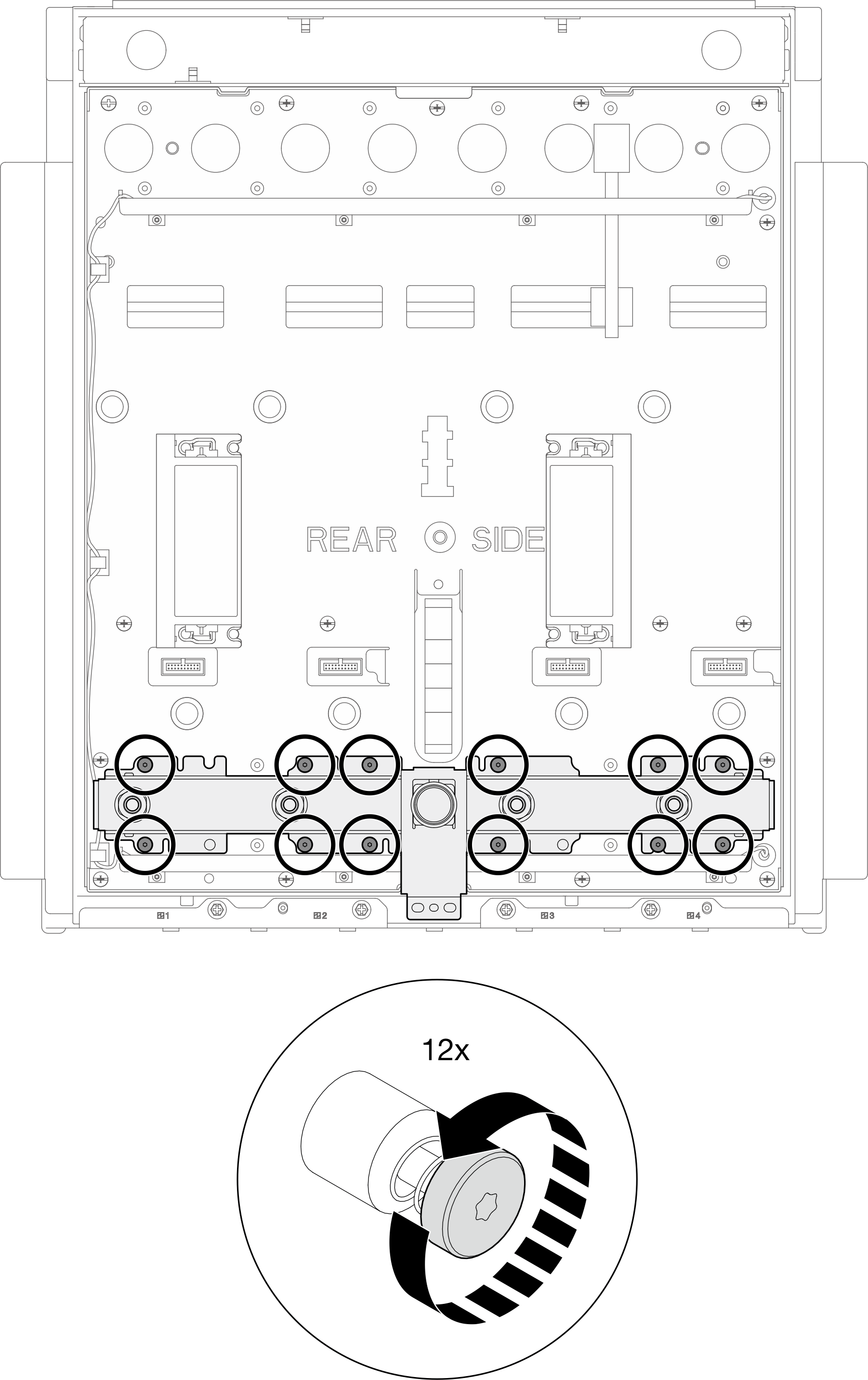

    1. 用加长螺丝刀拧松下歧管上的十二（x12）颗 T10 松不脱螺钉。
      图 16. 从下歧管上卸下螺钉

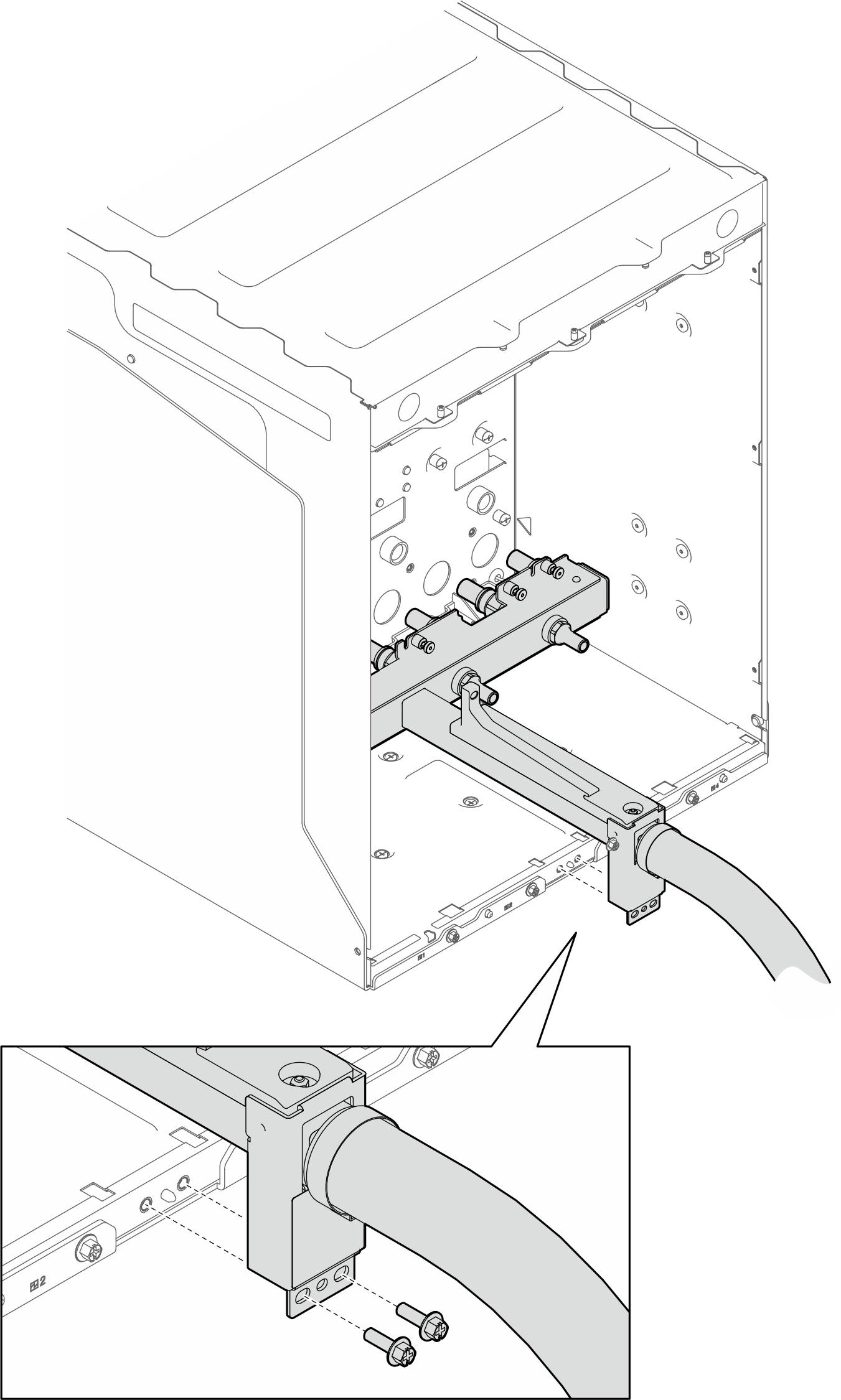

    2. 卸下两颗 PH2 螺钉，以将下歧管从机柜上松开。
      图 17. 从下歧管上卸下螺钉

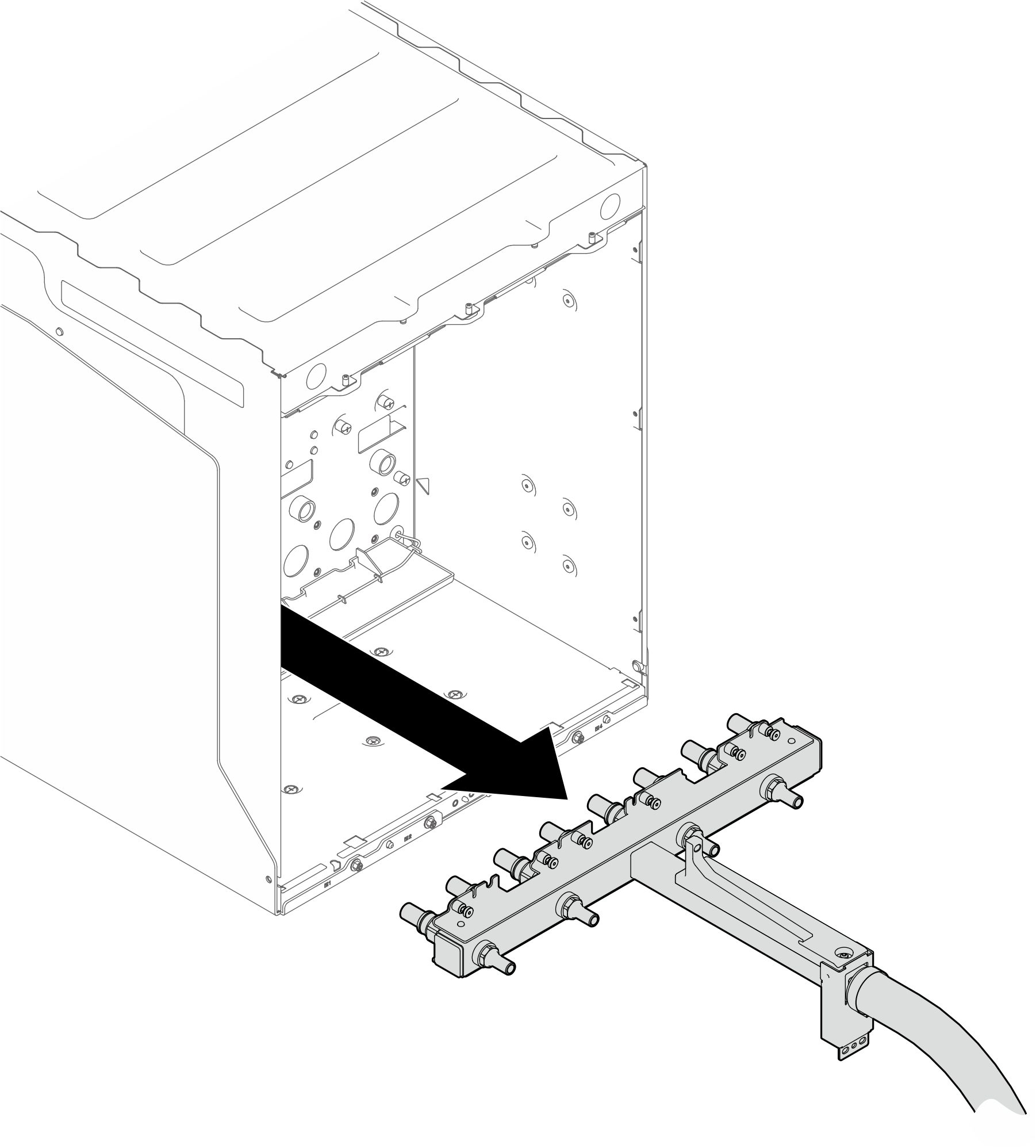

    3. 从机柜中卸下下歧管。
      图 18. 卸下下歧管

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
