매니폴드 제거

다음 정보를 사용하여 매니폴드를 제거하십시오.

이 작업 정보

필수 도구
  • FRU for screw driver 의 긴 PH2 드라이버

  • SMM3 MANI conduction plate gap pad - 새 하부 매니폴드 설치 시

  • SMM3 MANI conduction plate - 매니 전도판 교체 시
경고

물이 피부와 눈에 자극을 줄 수 있습니다. 윤활제와 직접 접촉하지 마십시오.

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
S038
Use eye protection
경고
이 절차에는 눈 보호 장비를 착용해야 합니다.
S040
use protective gloves
경고
이 절차에는 보호 장갑을 착용해야 합니다.
S042
Danger
위험
위험
본 제품에 들어있는 물이나 수용액으로 인해 감전될 위험이 있습니다. 손이 젖은 경우 또는 물이 흐른 경우에는 전류가 흐르는 장비나 그 근처에서 작업하지 마십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 컴퓨팅 랙 냉각 시스템에 사용되는 화학 처리된 물로 작업할 때는 올바른 취급 절차를 따라야 합니다. 물 화학 처리 공급자가 제공하는 물질 안전 데이터 시트(MSDS) 및 안전 정보를 확인하고 권장되는 적절한 개인 보호 장비(PPE)를 사용할 수 있어야 합니다. 예방 조치로 보호 장갑과 안경을 착용하는 것이 좋습니다.

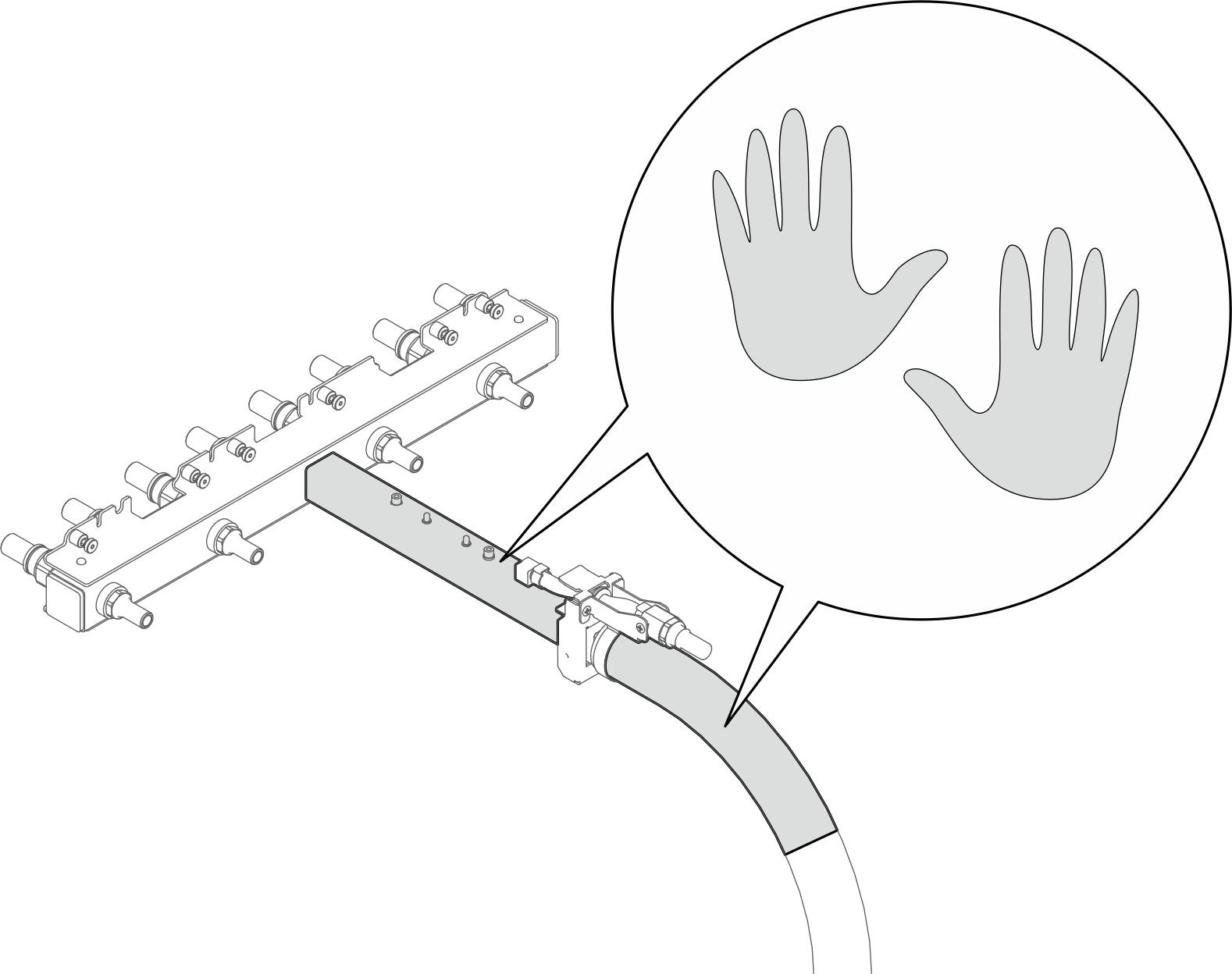

  • 매니폴드를 제거하거나 설치할 때 아래 그림에 지정된 부분으로 매니폴드를 잡으십시오.
    그림 1. 매니폴드 터치 포인트

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
    3. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
    4. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
    5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
  2. 먼저 매니폴드 배수를 완료하십시오(매니폴드 배수 수행 참조). 그런 다음 매니폴드 제거를 진행합니다(매니폴드 제거 참조).

매니폴드 배수 수행​

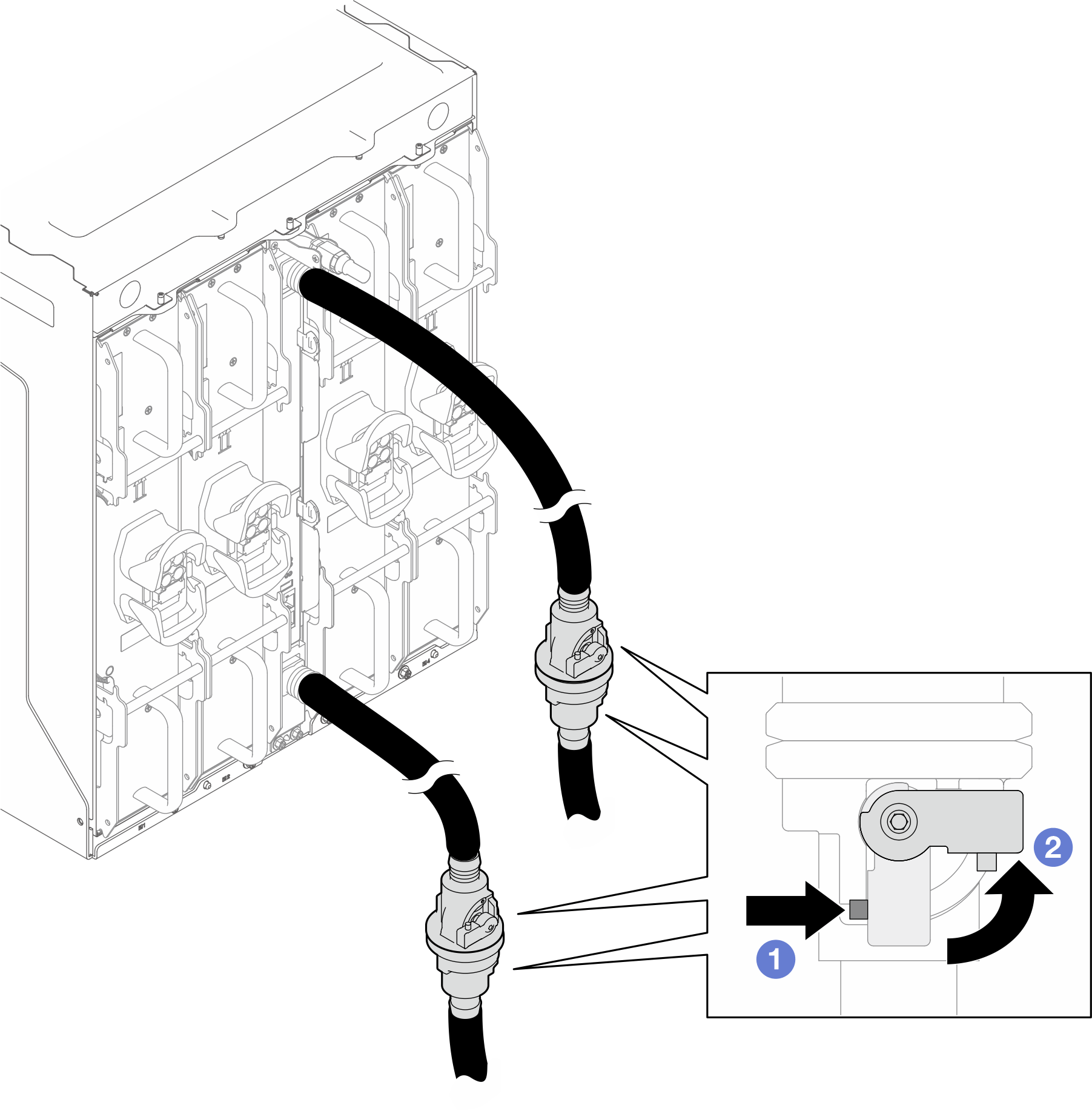

  1. 매니폴드와 호스의 밸브를 닫습니다.
    1. 볼 밸브 스위치의 버튼을 누릅니다.
    2. 아래 그림과 같이 스위치를 돌려 밸브를 닫습니다.
    그림 2. 매니폴드와 호스의 밸브 닫기

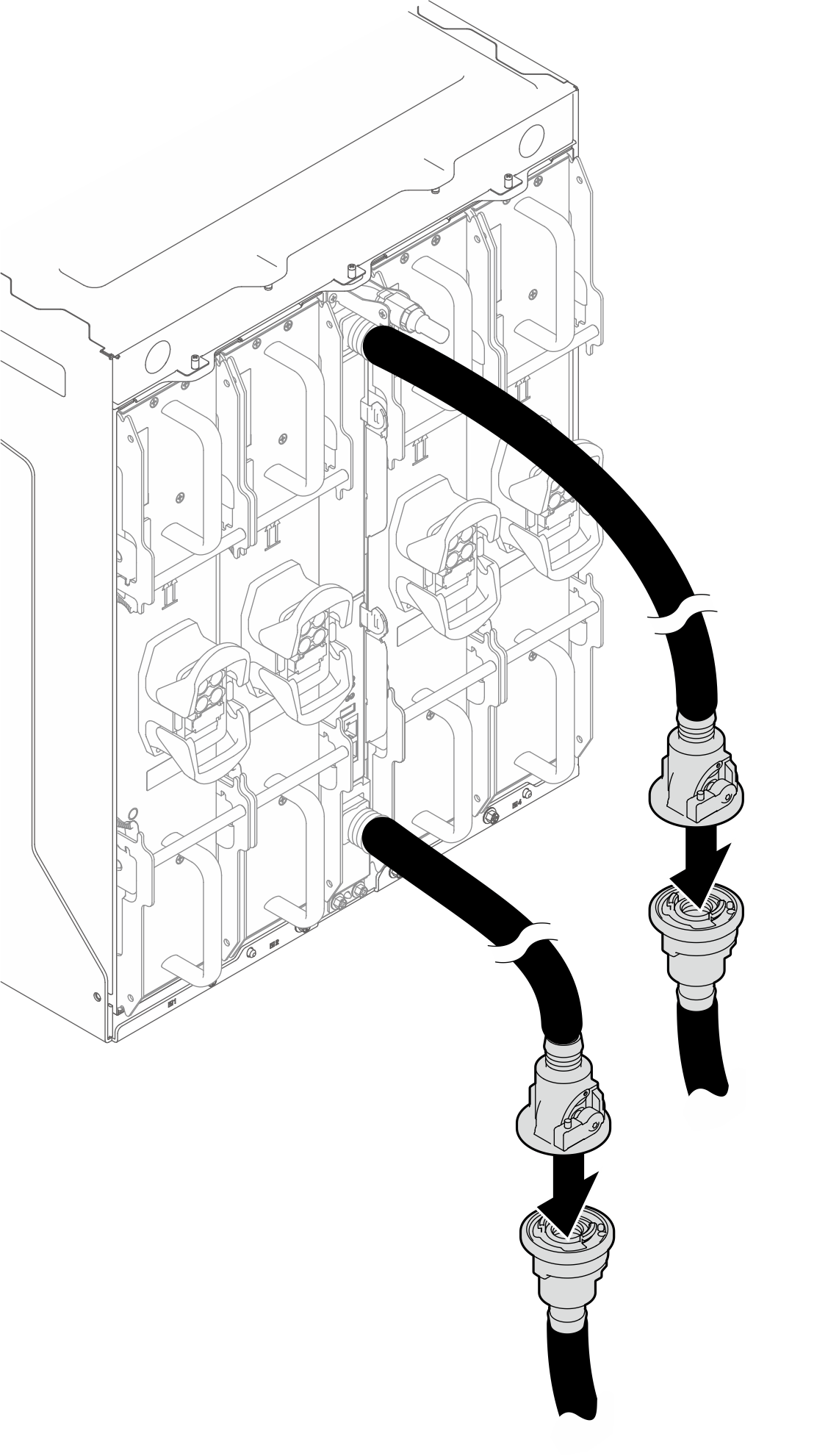

  2. 상부 및 하부 매니폴드에서 설비 리턴 호스 및 공급 호스 분리
    그림 3. 매니폴드에서 설비 리턴 및 공급 호스 분리

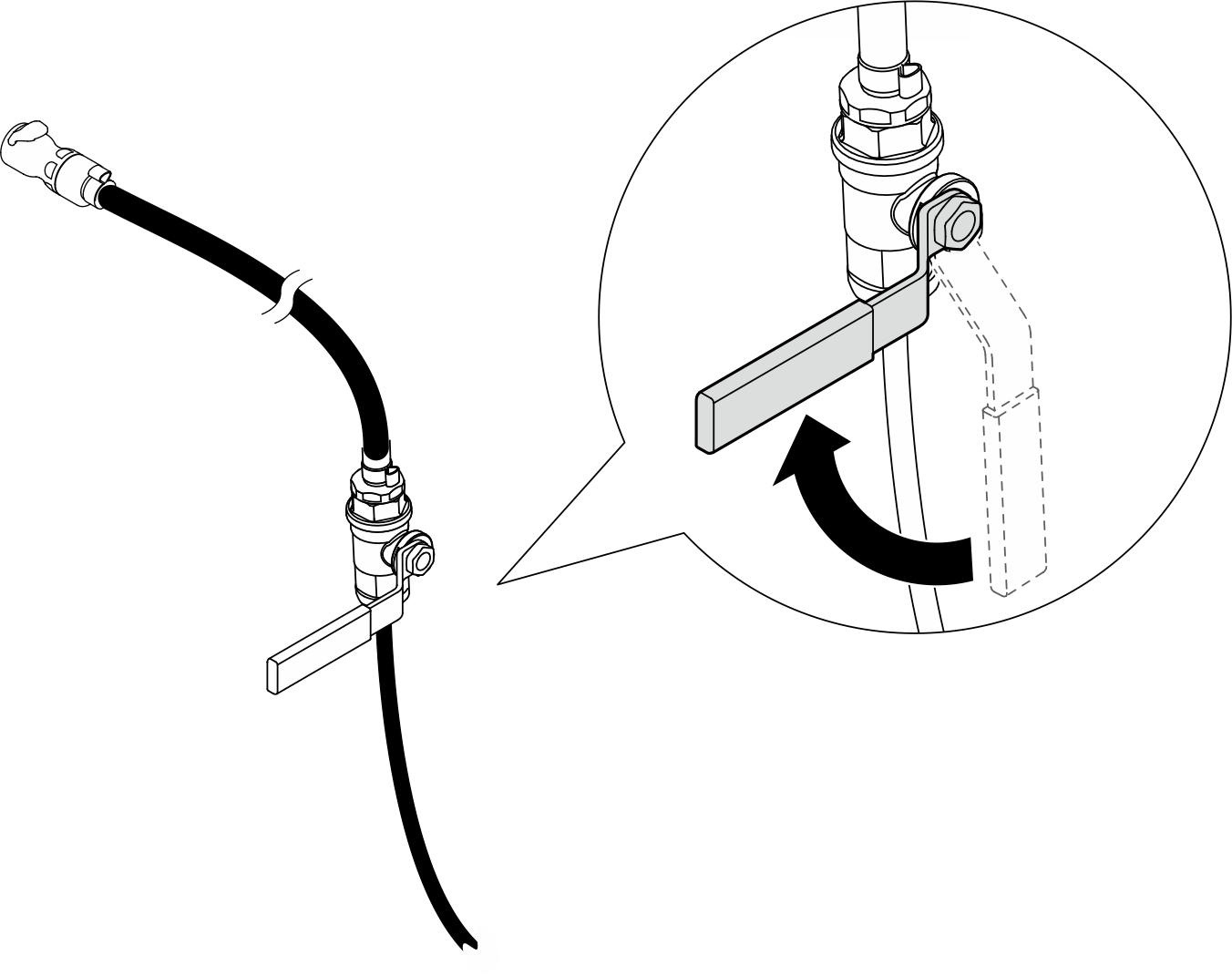

  3. 상단 블리드의 밸브를 닫습니다.
    그림 4. 상부 블리드의 밸브 닫기

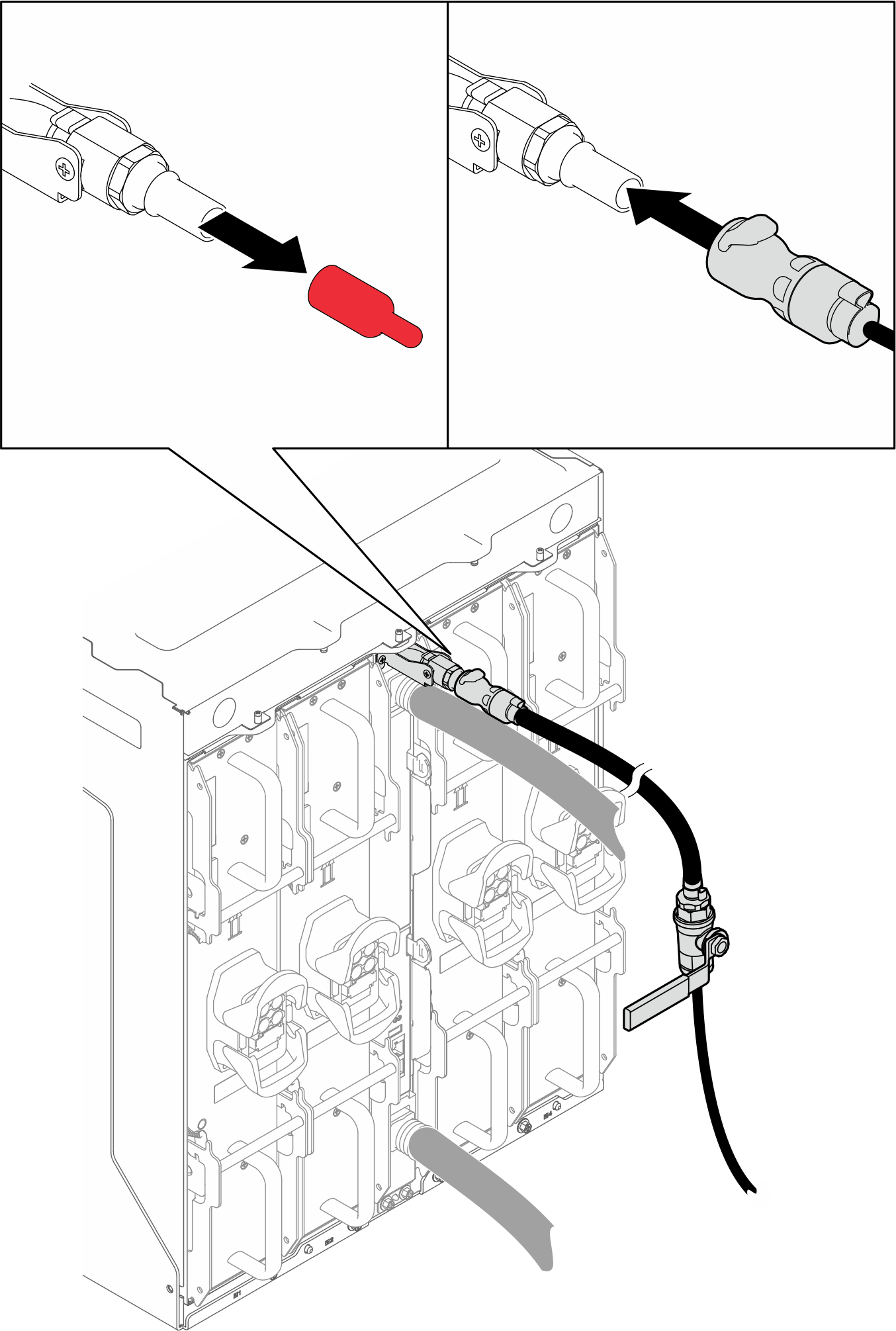

  4. 상단 매니폴드의 블리드 포트에서 덮개를 제거하십시오. 그런 다음 상단 블리드를 블리드 포트에 연결하십시오.
    그림 5. 상부 매니폴드의 블리드 포트에 블리드 연결

  5. 상단 블리드 호스의 끝을 양동이 안에 넣습니다.
    그림 6. 양동이 안에 상부 블리드 호스 끝 넣기

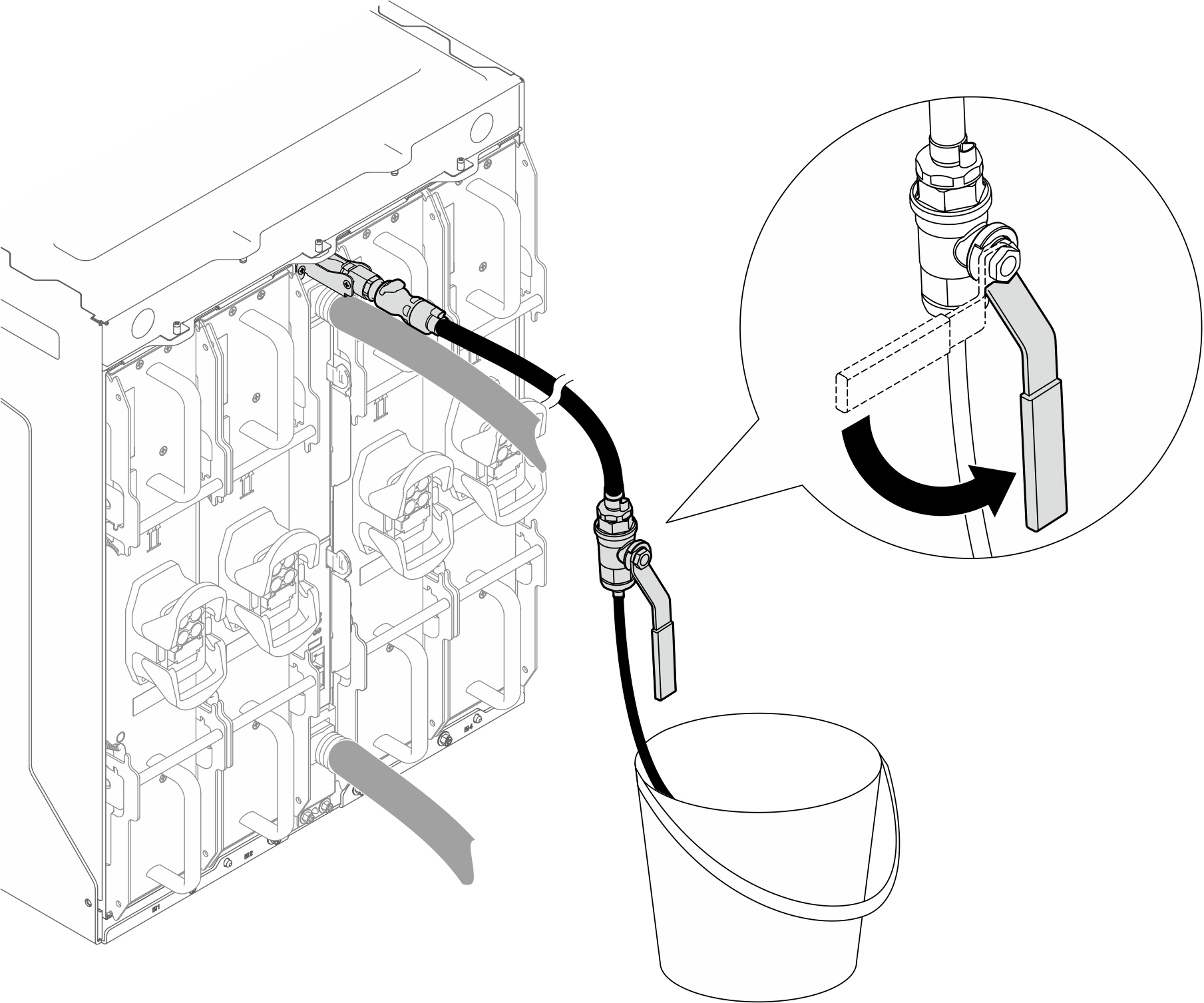

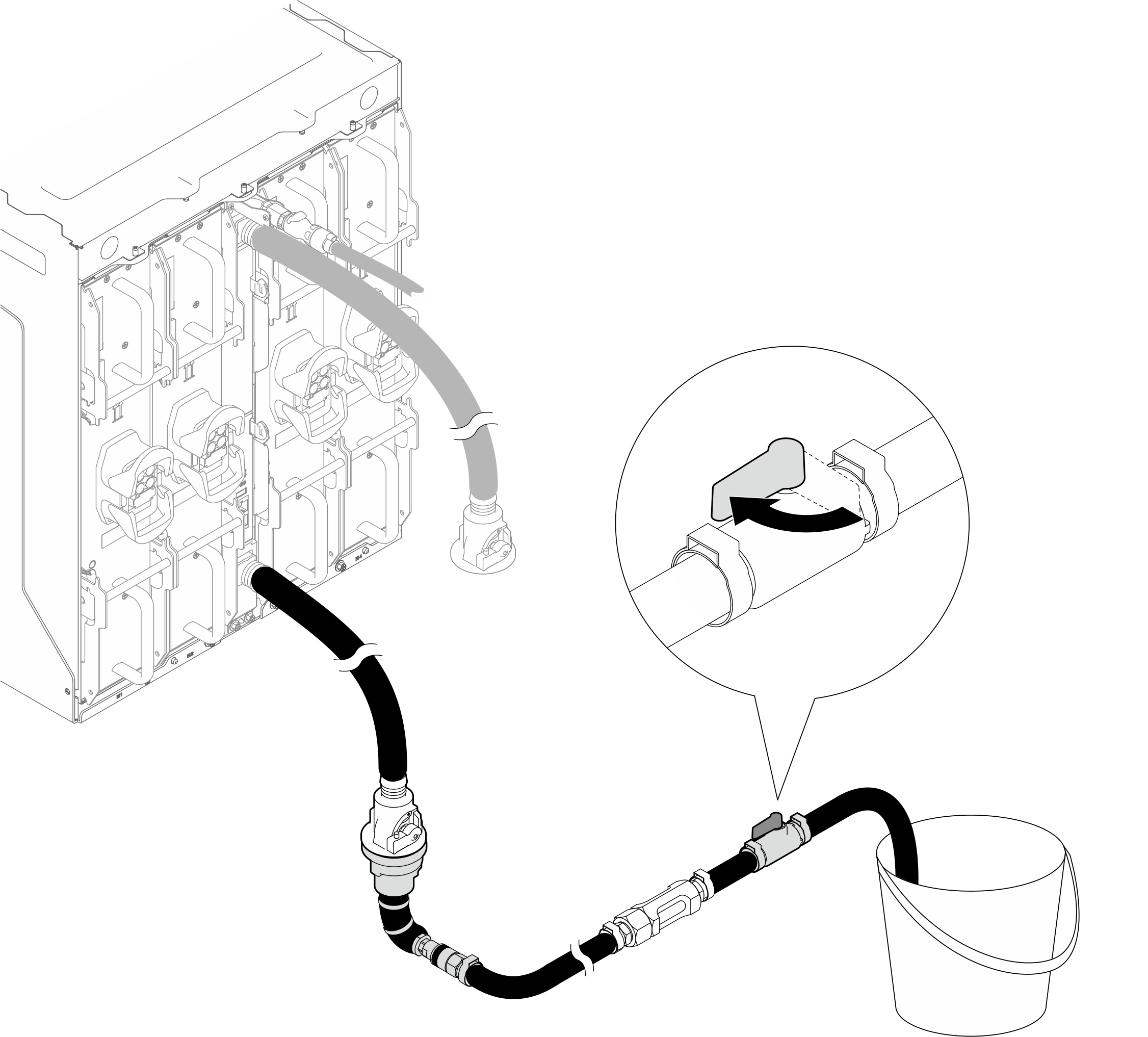

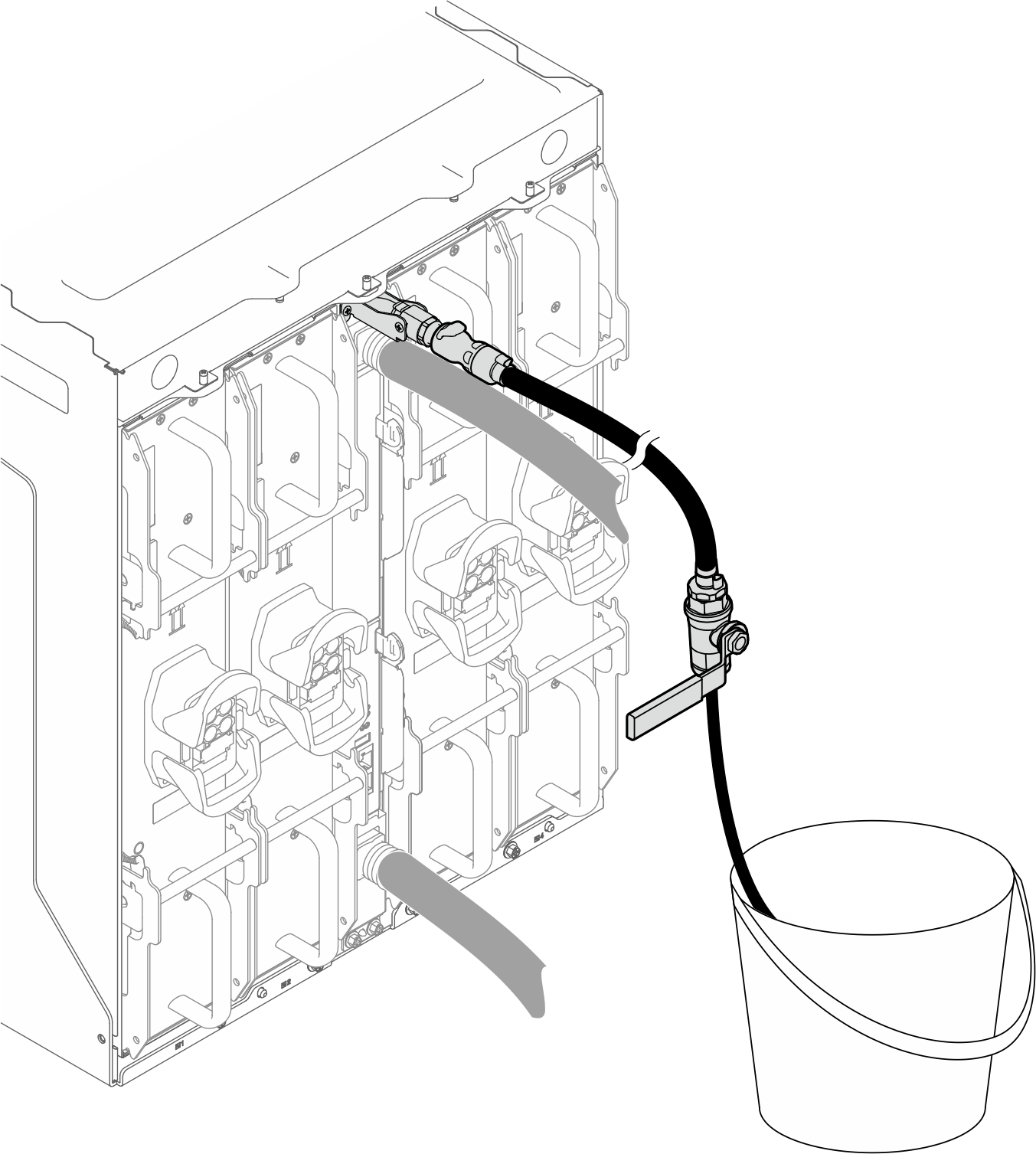

  6. 상단 블리드의 밸브를 천천히 열어 물이 일정하게 배출되도록 합니다.
    그림 7. 상부 블리드의 밸브 열기

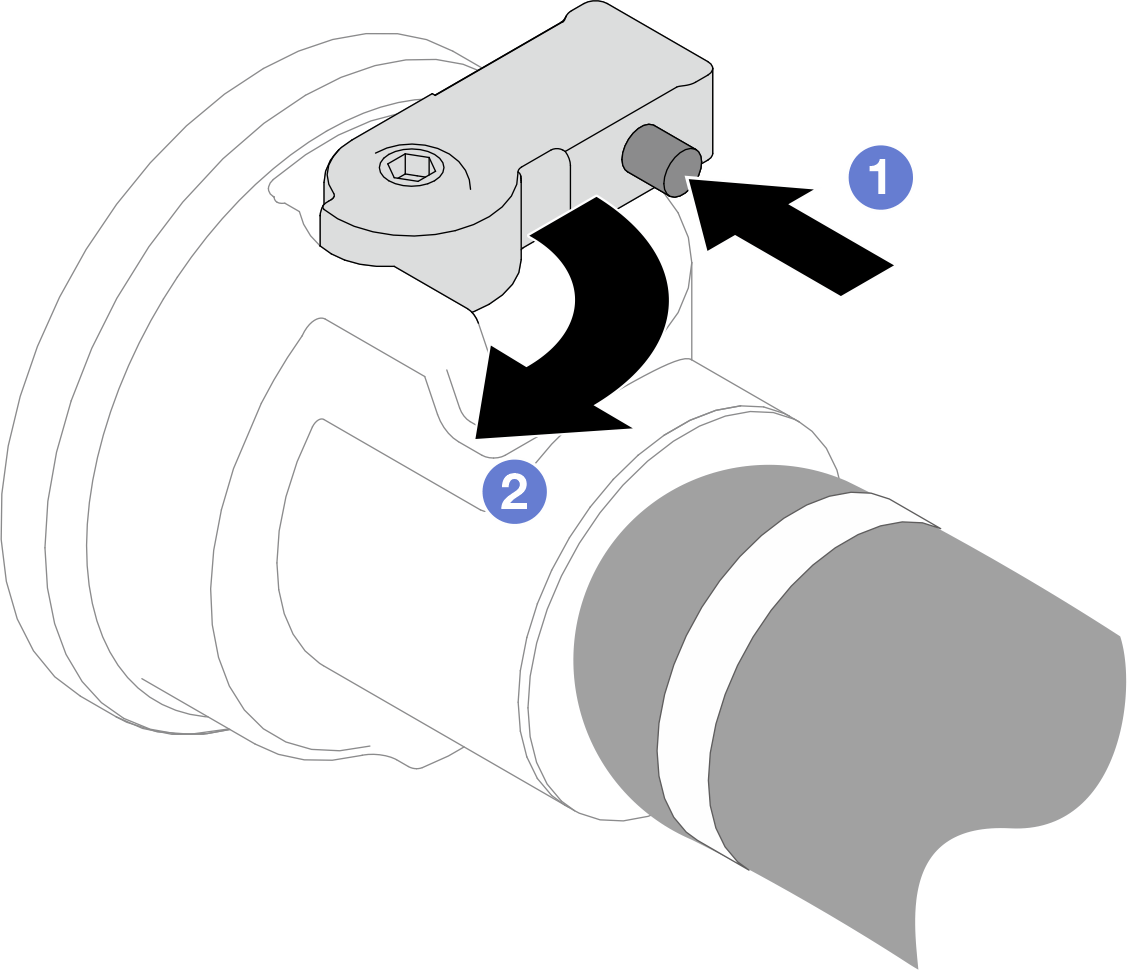

  7. 블리드 어댑터의 밸브를 여십시오.
    1. 어댑터의 밸브 스위치에 있는 버튼을 누릅니다.
    2. 아래 그림과 같이 스위치를 돌려 밸브를 여십시오.
    그림 8. 블리드 어댑터의 밸브 열기

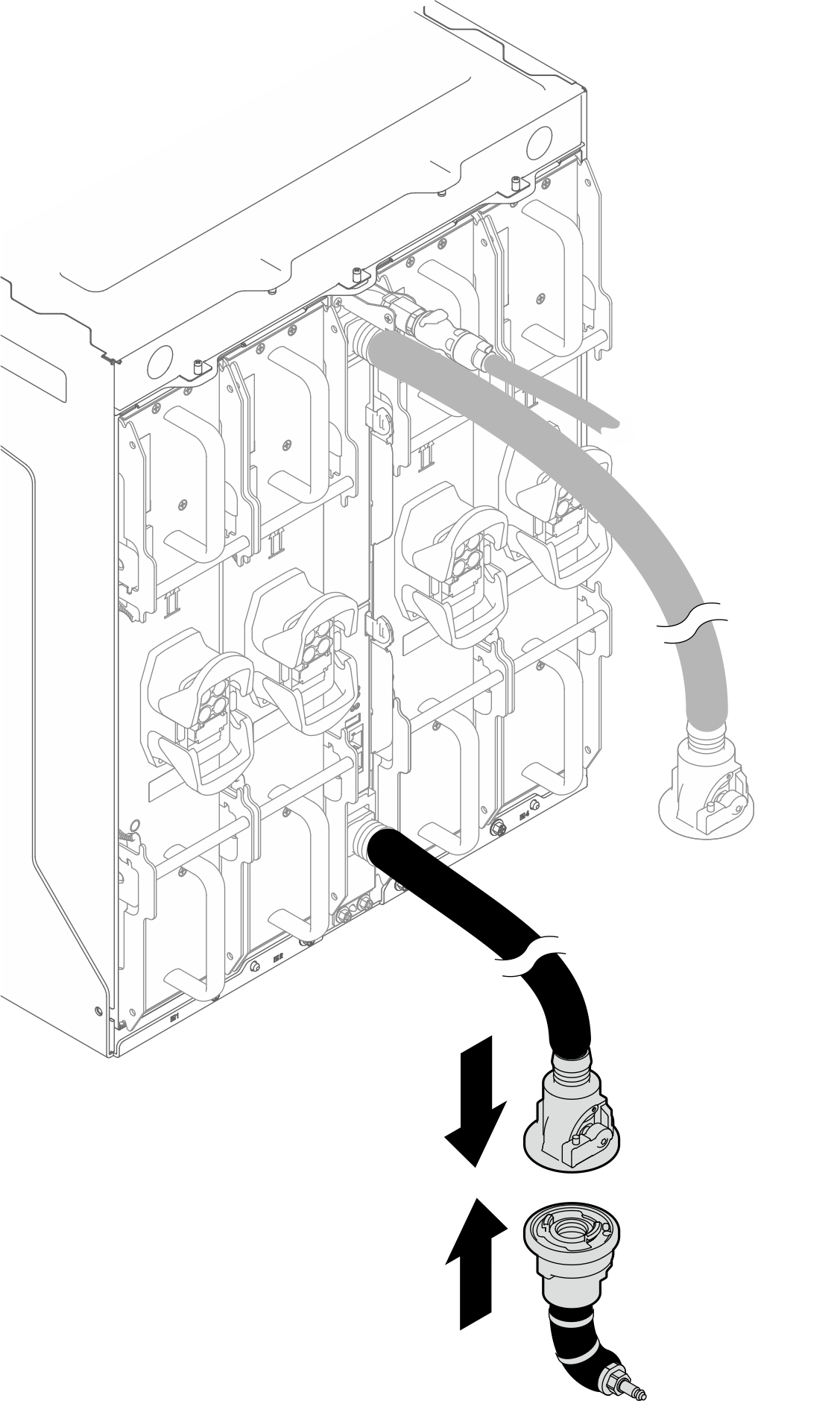

  8. 블리드 어댑터를 하단 매니폴드에 연결하십시오.
    그림 9. 하부 매니폴드에 블리드 어댑터 연결

  9. 하부 블리드의 밸브를 닫습니다.
    그림 10. 하부 블리드의 밸브 닫기

  10. 하부 매니폴드에 부착된 블리드 어댑터에 하부 블리드를 연결합니다.
    그림 11. 블리드 어댑터에 하부 블리드 연결

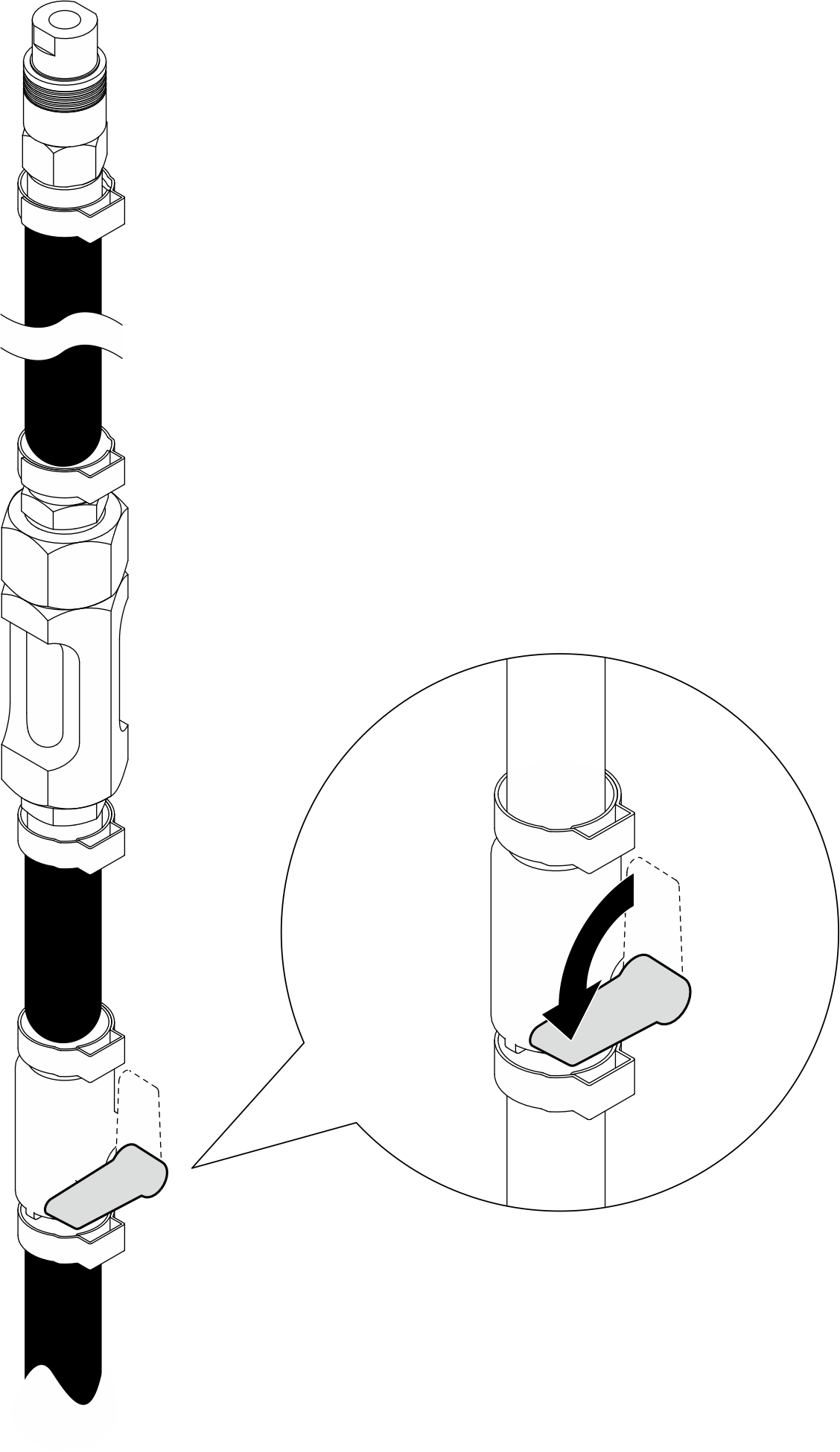

  11. 하부 블리드의 밸브를 천천히 열어 물이 일정하게 나오도록 하십시오. 물이 흐르다가 멈추면 밸브를 닫으십시오.
    그림 12. 하부 블리드 호스의 밸브 열기

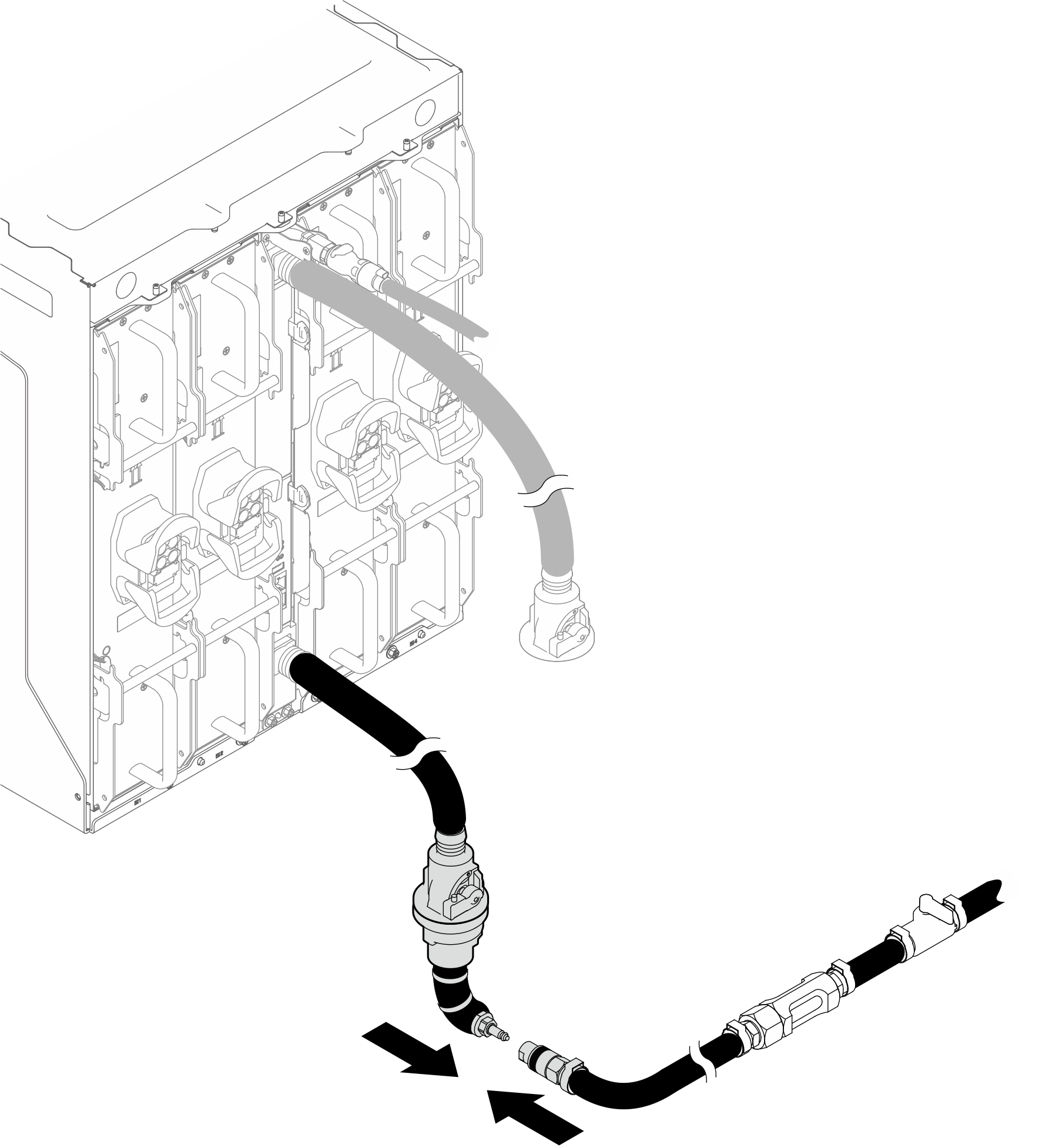

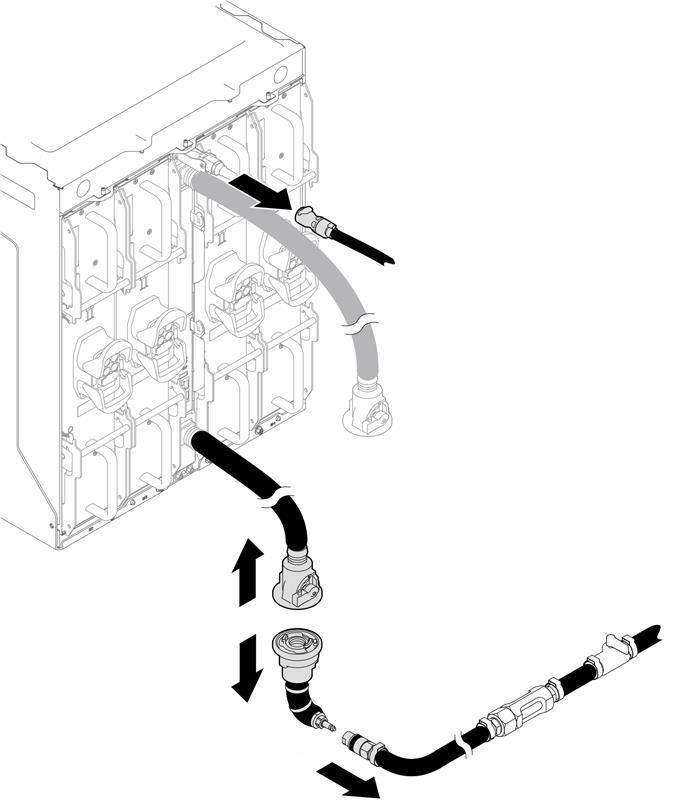

  12. 엔클로저에서 다음 구성 요소를 제거하십시오.

    1. 상단 블리드

    2. 하부 블리드

    3. 하부 블리드 어댑터

    그림 13. 매니폴드에서 구성 요소 제거

매니폴드 제거​

  1. 상부 매니폴드를 제거합니다.

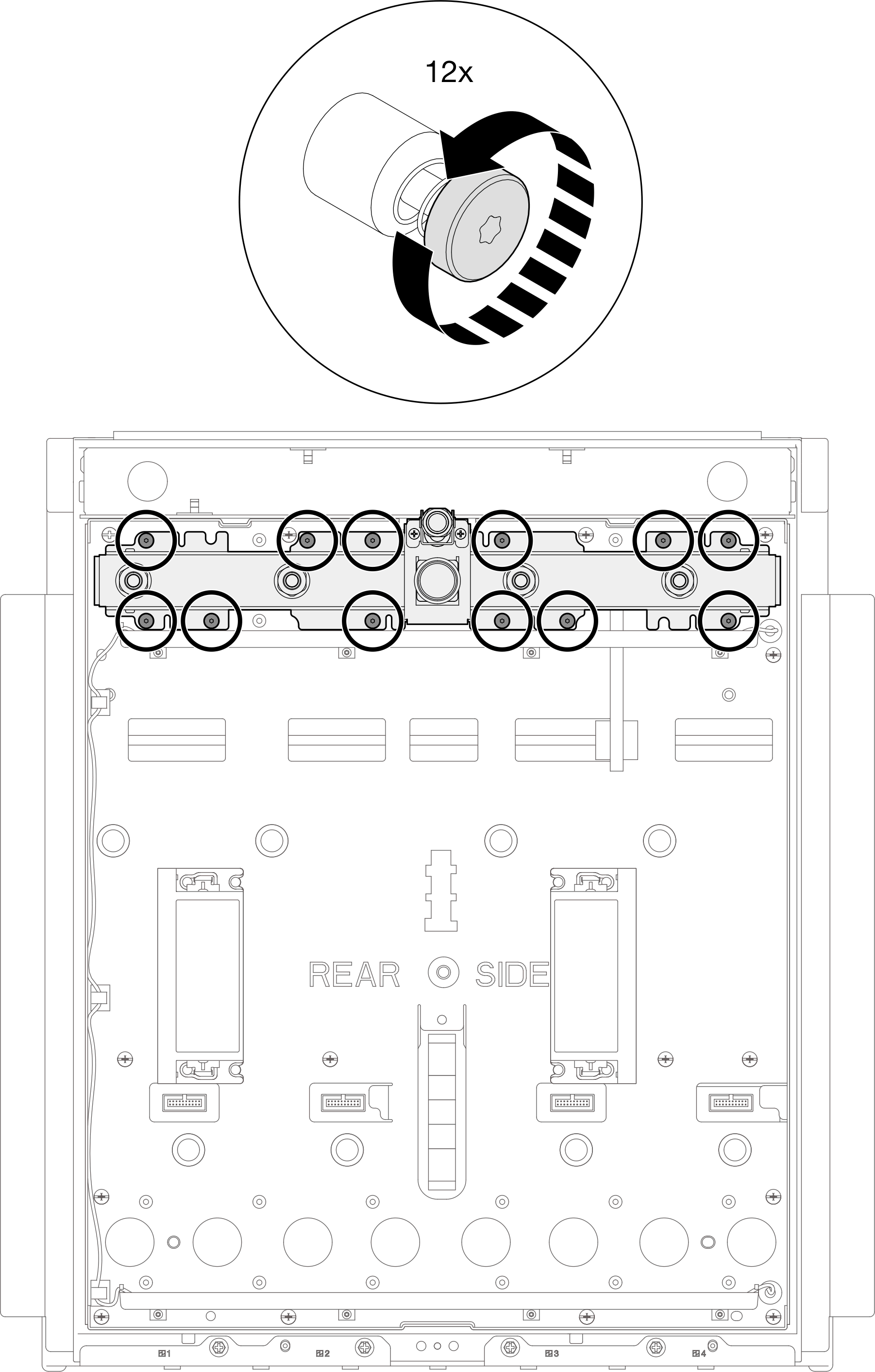

    1. 긴 드라이버를 사용하여 상부 매니폴드에서 T10 고정 나사 12개(x12)를 풀어줍니다.
      그림 14. 상부 매니폴드에서 나사 제거

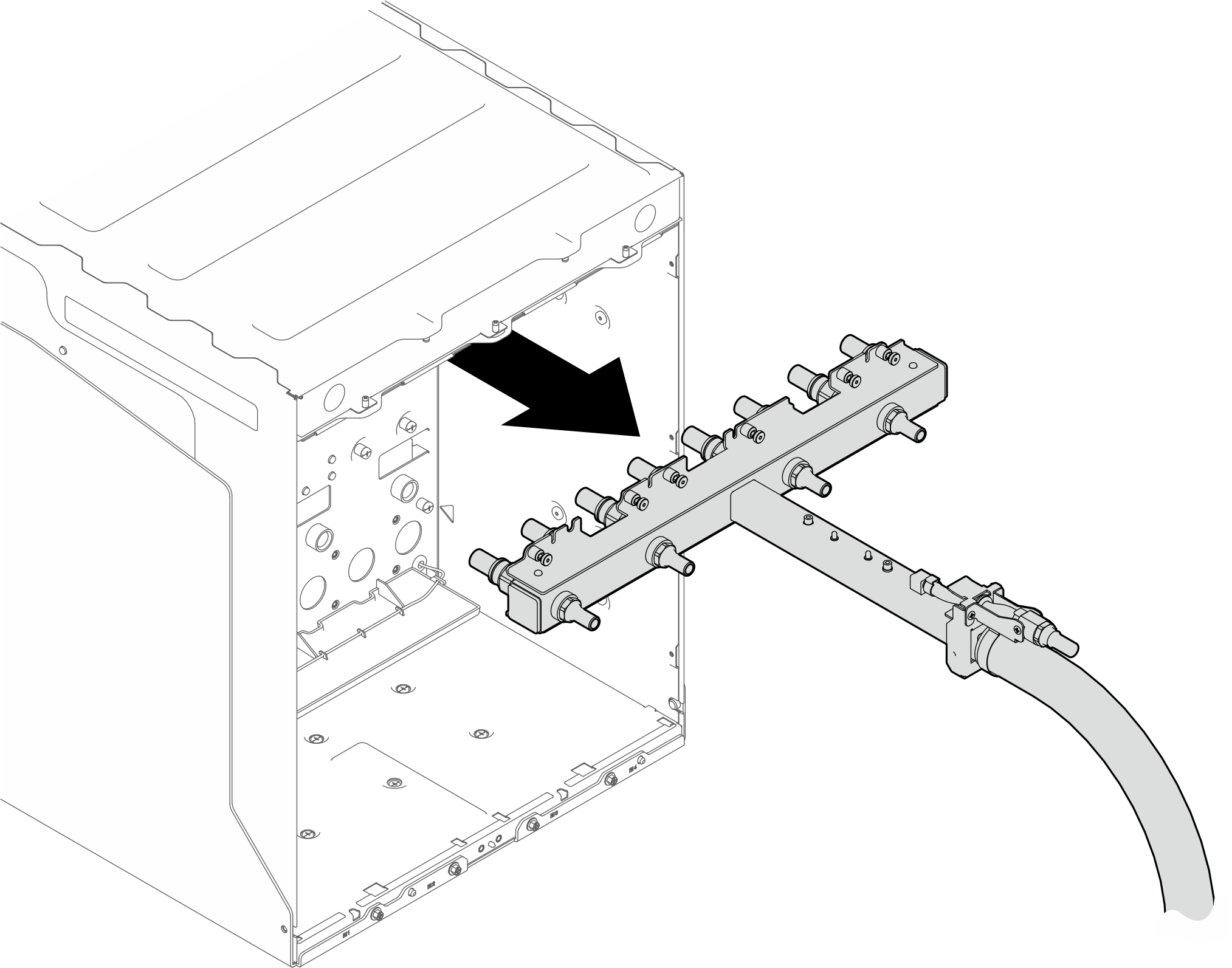

    2. 엔클로저에서 상부 매니폴드를 제거하십시오.
      그림 15. 엔클로저에서 상부 매니폴드 제거

  2. 하부 매니폴드를 제거합니다.

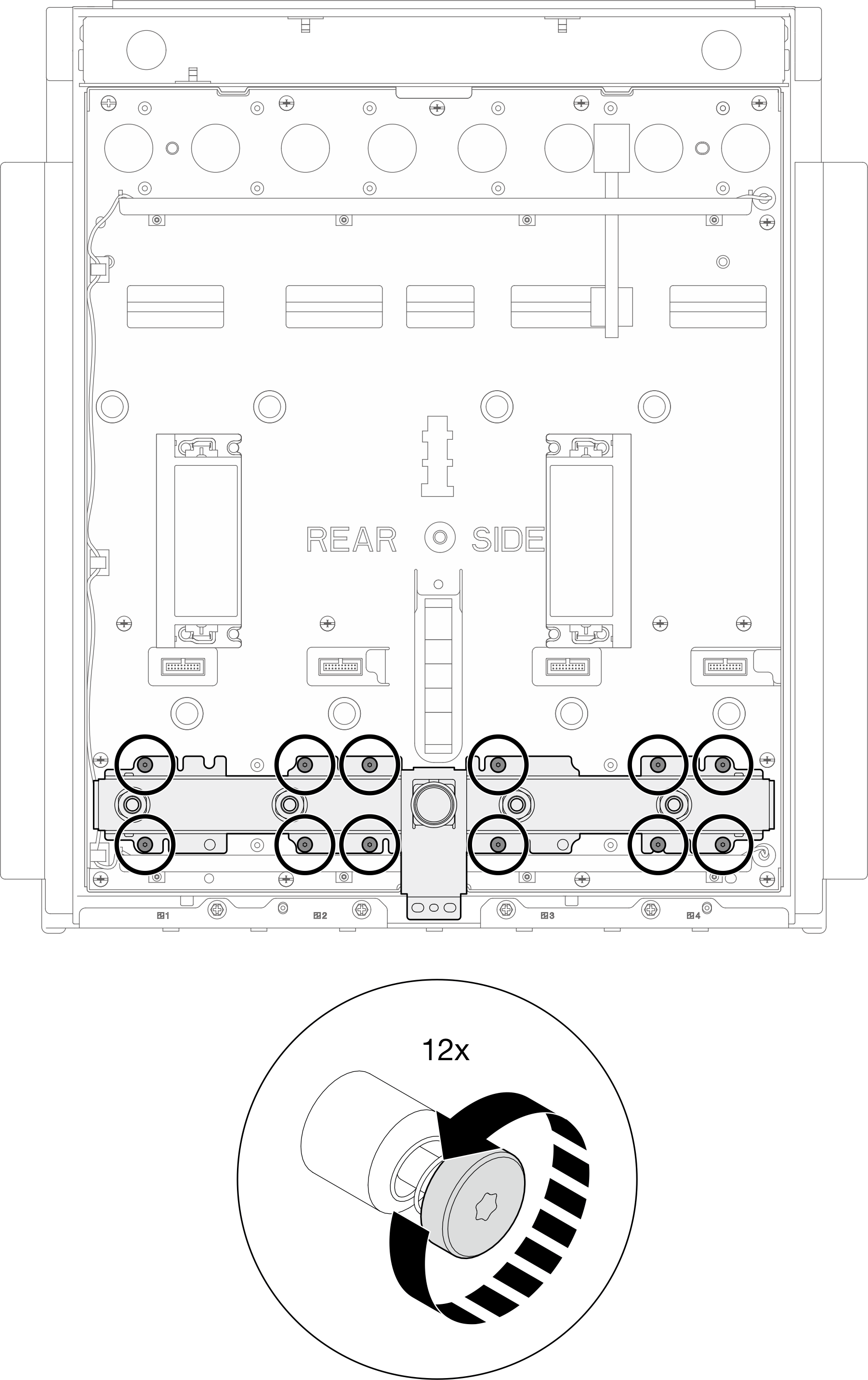

    1. 긴 드라이버를 사용하여 하부 매니폴드에서 T10 고정 나사 12개(x12)를 풀어줍니다.
      그림 16. 하부 매니폴드에서 나사 제거

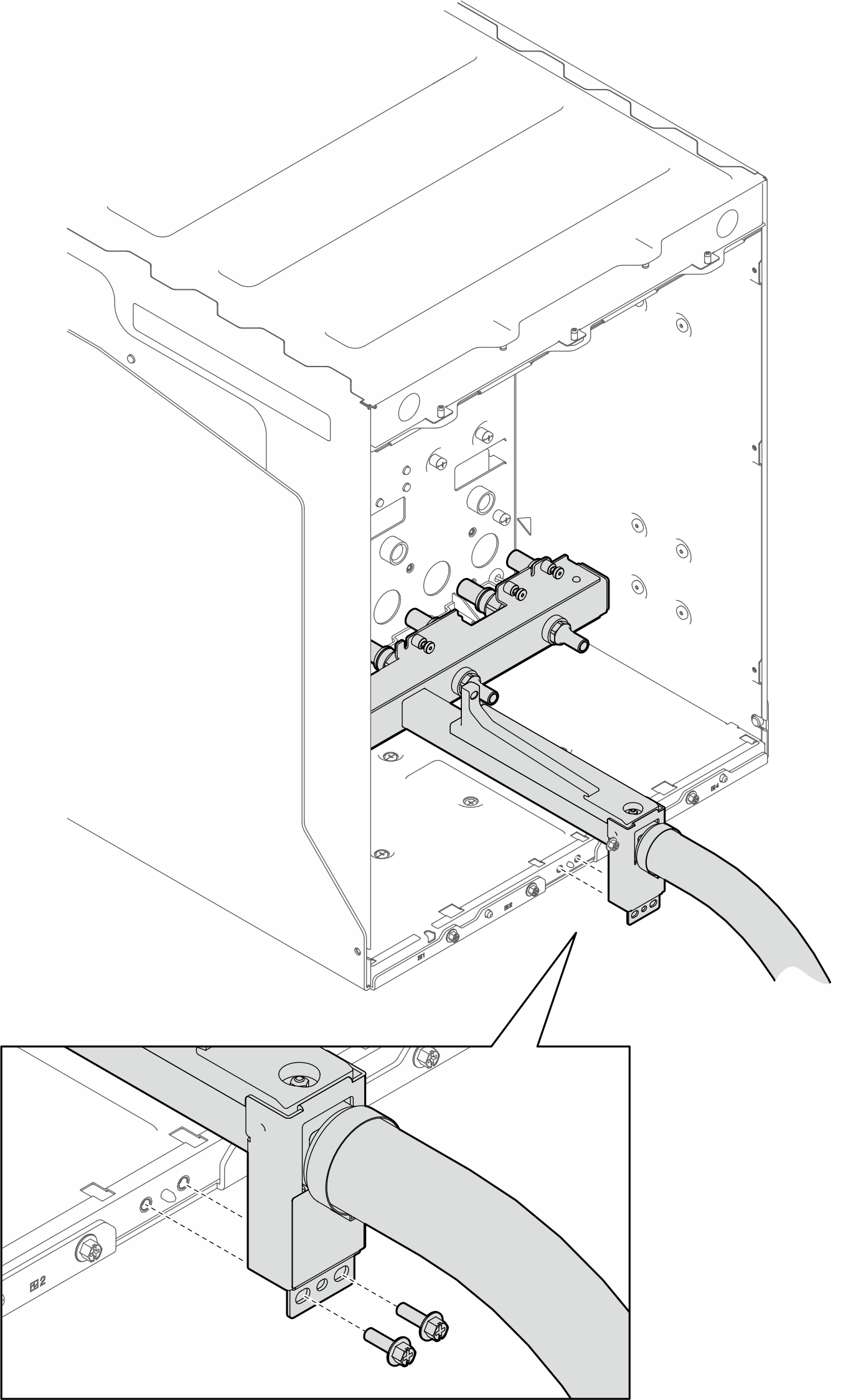

    2. PH2 나사 2개를 제거하여 엔클로저에서 하부 매니폴드를 분리합니다.
      그림 17. 하부 매니폴드에서 나사 제거

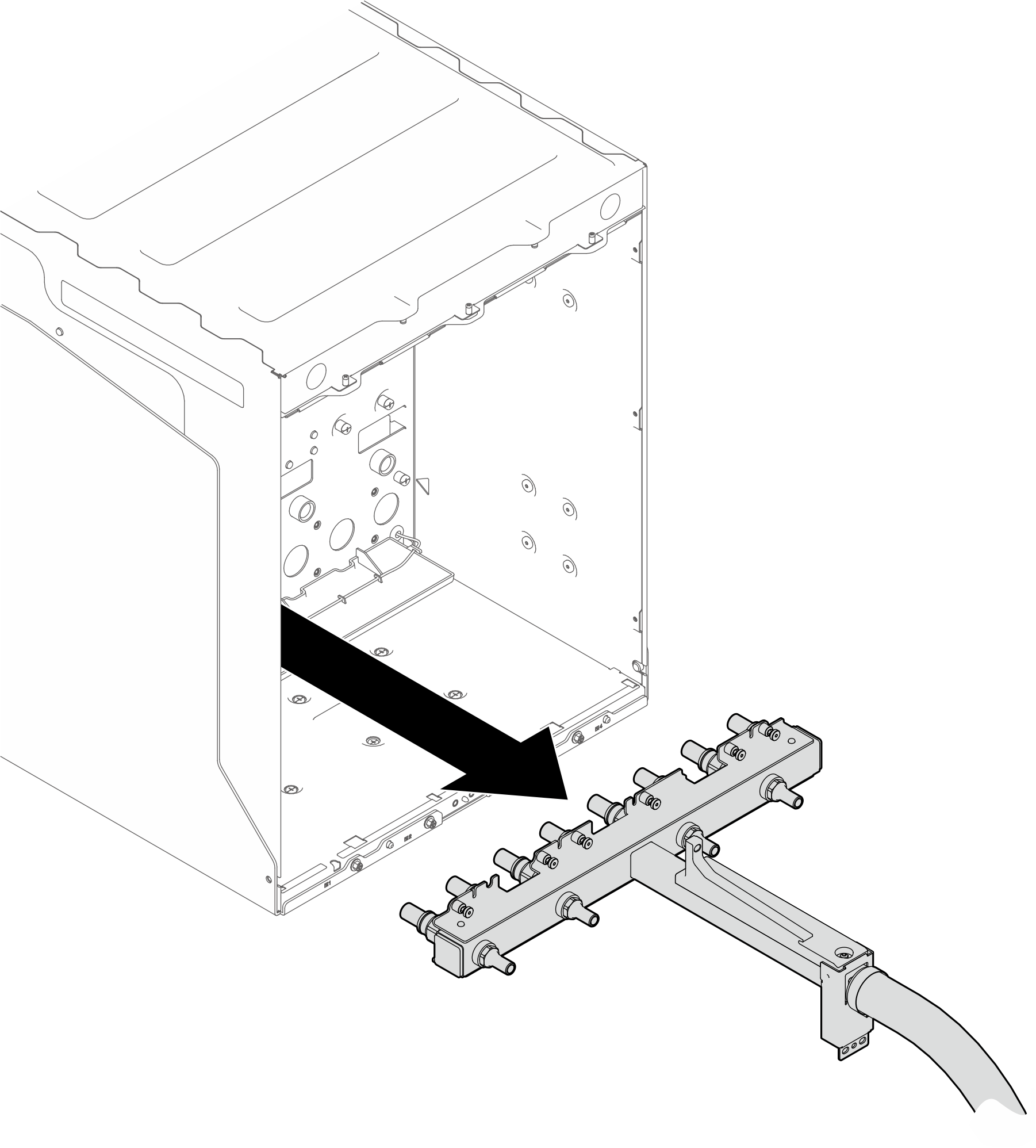

    3. 엔클로저에서 하부 매니폴드를 제거하십시오.
      그림 18. 하부 매니폴드 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
