엔클로저에서 트레이 제거

다음 정보를 사용하여 엔클로저에서 DWC 트레이를 제거하십시오.

이 작업 정보

주의

서버의 무게로 인해 안전상의 이유로 트레이 또는 PCS 제거 시 Genie® Lift™ GL™-8 사용을 적극 권장합니다. Lenovo는 부가 고정 장치인 Genie Lift GL-8 Option Kit 및 GL-8 Kit for N1380 and SC Systems가 있는 리프트를 제공합니다. 현장에서 리프트 도구를 사용할 수 없는 경우에는 숙련된 기술자가 도착하여 재설치를 처리하기 전에 고객이 장비를 접근 가능하고 전원이 공급되는 영역으로 옮겨야 합니다. Lenovo는 랙이 없는 아이템을 통해 리프트 도구 및 추가 고정 장치로 N1380 및 SC 시스템을 위한 완벽한 솔루션을 구성할 것을 강력히 권고합니다.

중요사항

트레이 제거 및 설치를 위한 필수 도구.

• 리프트 도구 어셈블리

  • Genie GL-8 리프트 도구 고정 장치와 함께 설치된 리프트 도구. 풋 릴리스 브레이크 또한 리프트 도구에 부착해야 합니다.

  • 조립 지침은 리프트 도구 어셈블리 설정의 내용을 참조하십시오.

• 고정 장치 카트 어셈블리 회전

  • 맞춤형 카트에 설치된 고정 장치를 회전시킵니다.

  • 조립 지침은 회전 고정 카트 어셈블리 설정의 내용을 참조하십시오.

• 필수 도구 주문 정보는 ThinkSystem 서버 옵션의 내용을 참조하십시오.

주의

부상을 방지하기 위해 지지대에 손을 대지 마십시오.

그림 1. 지지대에 손을 대지 말 것

S040

경고

이 절차에는 보호 장갑을 착용해야 합니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오. 솔루션 전원 끄기의 내용을 참조하십시오.

• 엔클로저에서 외부 케이블을 모두 분리하십시오.

• QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

• 다음 그림과 하드웨어가 조금 다를 수 있지만, 제거 방법은 동일합니다.

주

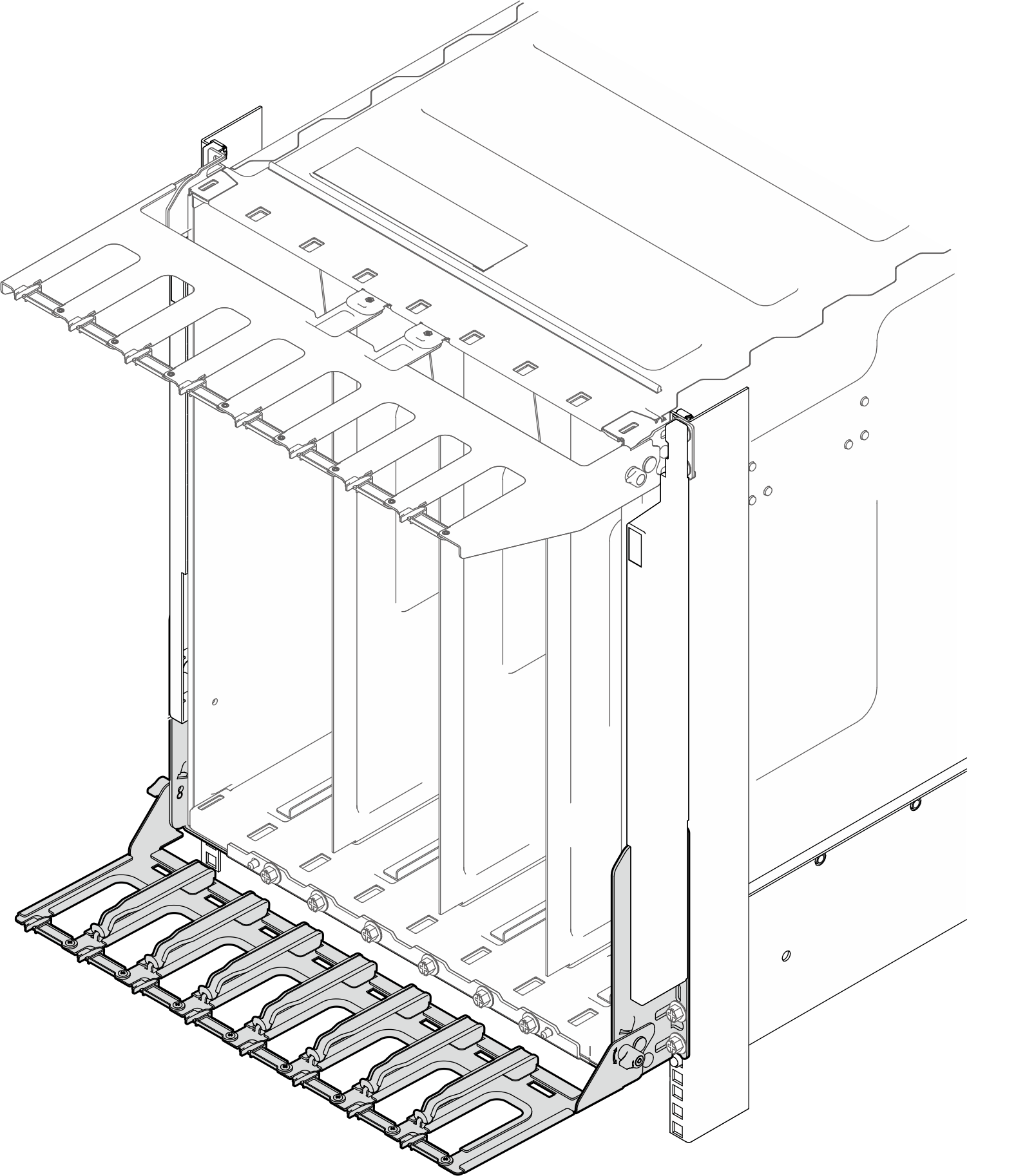

서버 및 스위치 케이블은 하단 앞면 지지 브래킷의 케이블 고정장치를 통해 배선됩니다.

그림 2. 하단 지지 브래킷

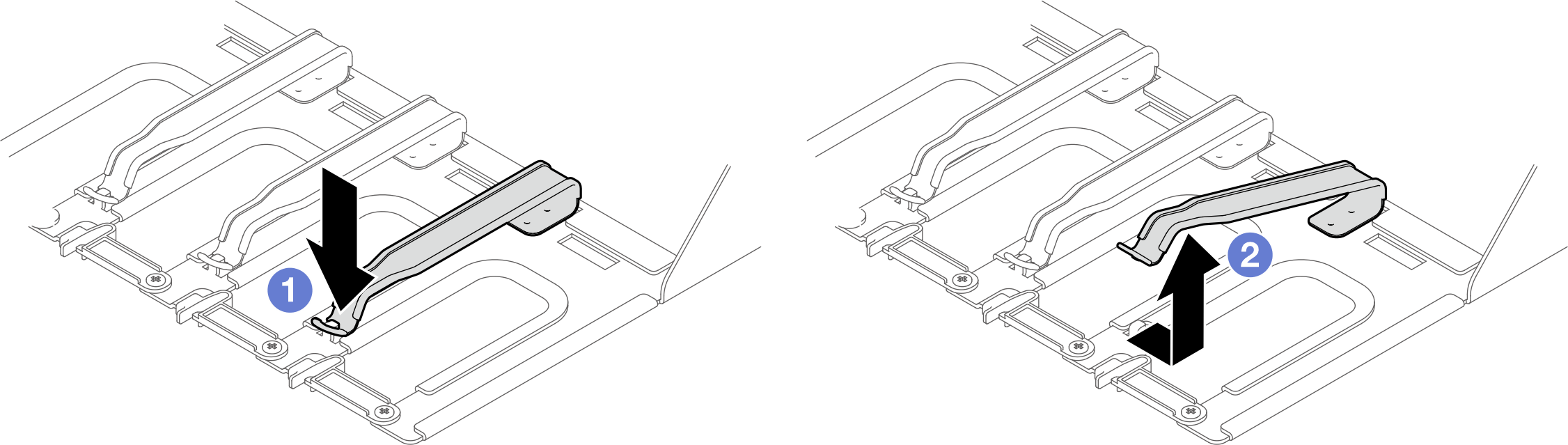

1. 케이블 고정장치 열기

   • 케이블 고정장치를 아래로 누르십시오.

   • 케이블 고정장치를 오른쪽으로 당긴 다음, 위로 당기십시오.

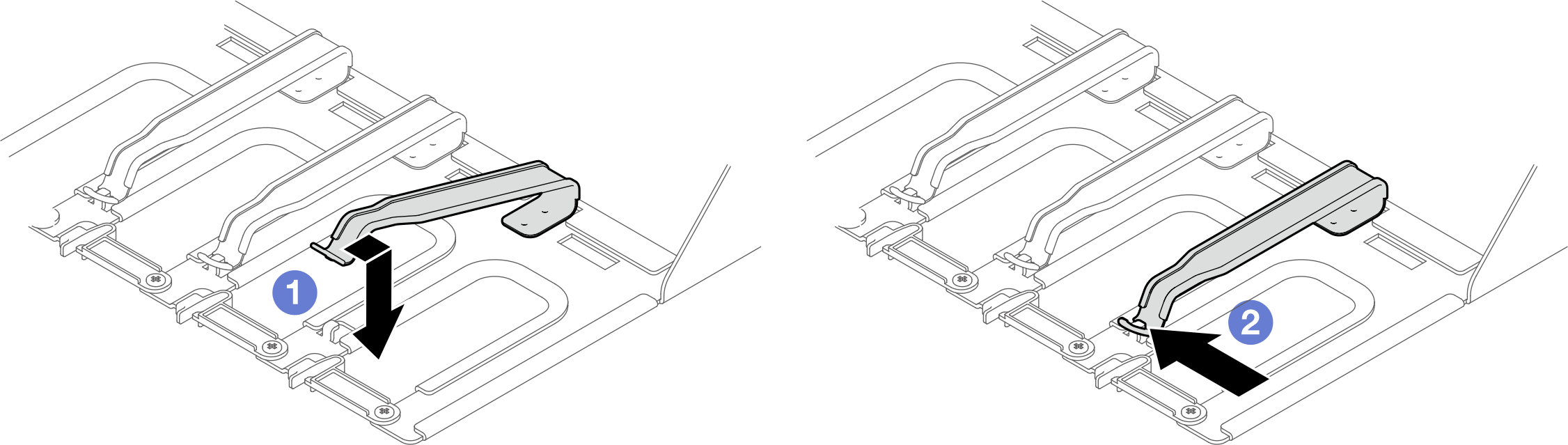

2. 케이블 고정장치 닫기

   • 케이블 고정장치를 오른쪽으로 당긴 다음, 아래로 누르십시오.

   • 케이블 고정장치를 왼쪽으로 당겨 지지 브래킷에 고정하십시오.





절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주의

S040

경고

이 절차에는 보호 장갑을 착용해야 합니다.

트레이가 매우 뜨거울 수 있습니다. 트레이 덮개를 제거하기 전에 트레이가 식을 때까지 몇 분 정도 기다리십시오.

1. 엔클로저에서 트레이를 제거하십시오.

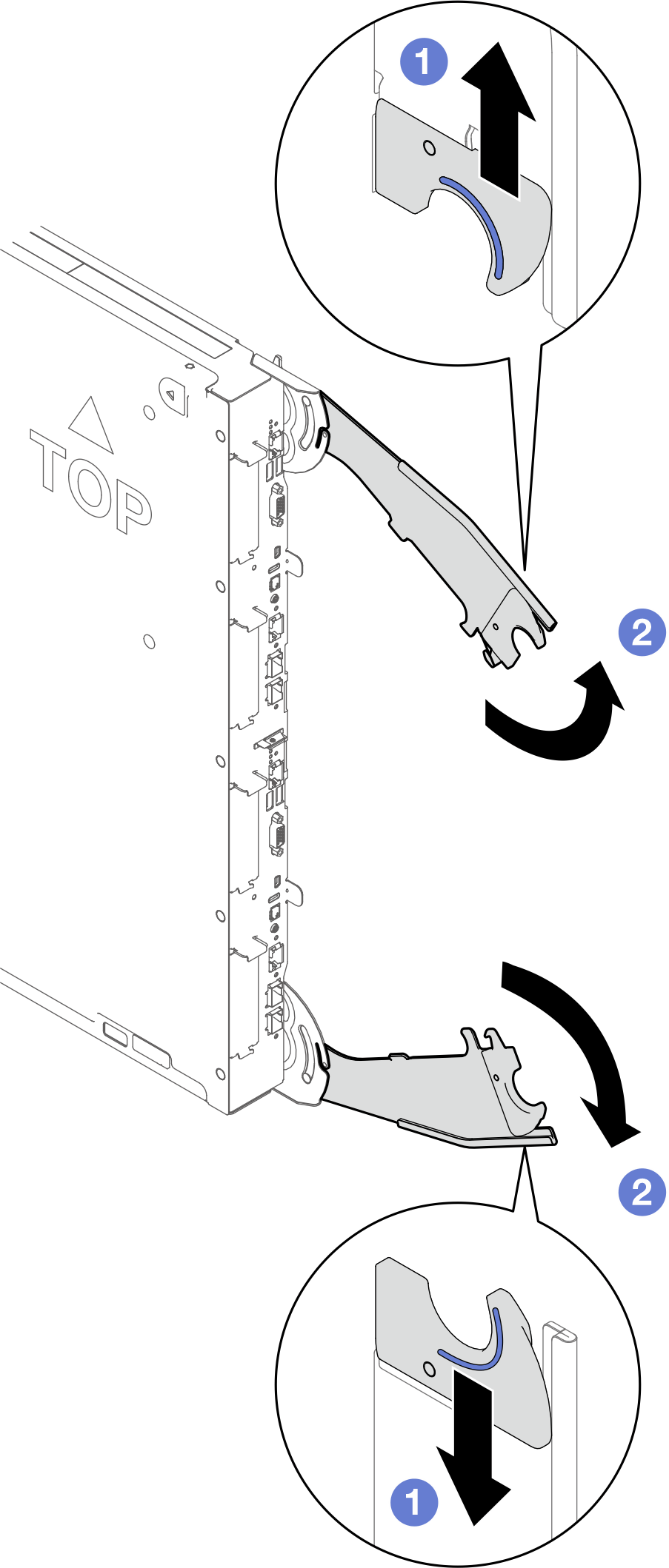

   1. 앞면 캠 손잡이의 래치를 누르십시오.
   2. 그림과 같이 앞면 캠 손잡이를 돌리십시오. 트레이가 트레이 베이에서 2cm(0.78인치) 정도 밖으로 나옵니다.
      그림 3. 트레이 캠 손잡이 열기

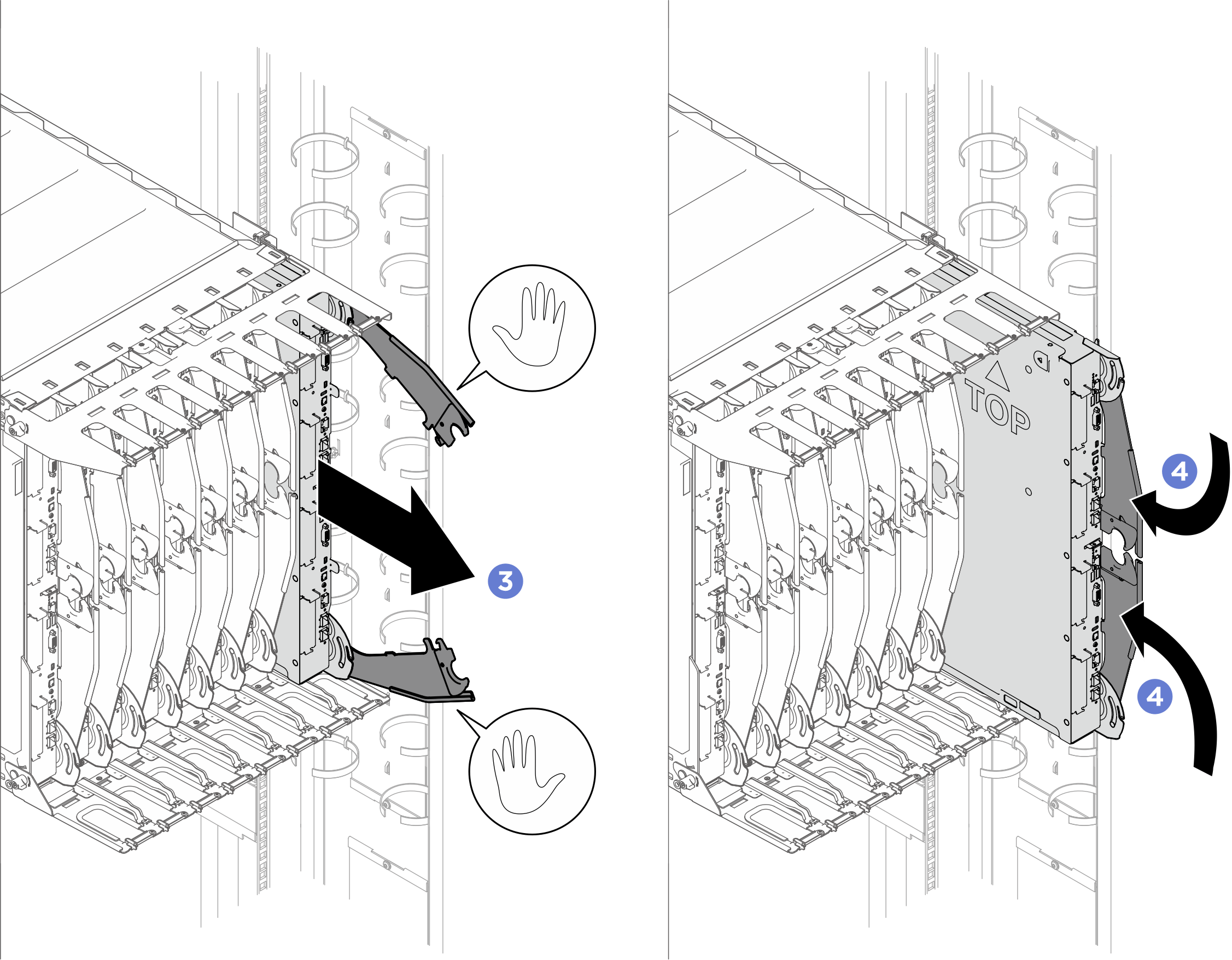

   3. 캠 손잡이를 잡고 DWC 트레이를 엔클로저에서 살짝 당겨 빼냅니다.
   4. 윗면 덮개의 TOP 프린팅이 보일 때까지 트레이를 당겨 빼냅니다. 그런 다음 캠 핸들을 닫습니다.
      그림 4. 엔클로저에서 트레이를 살짝 당기기

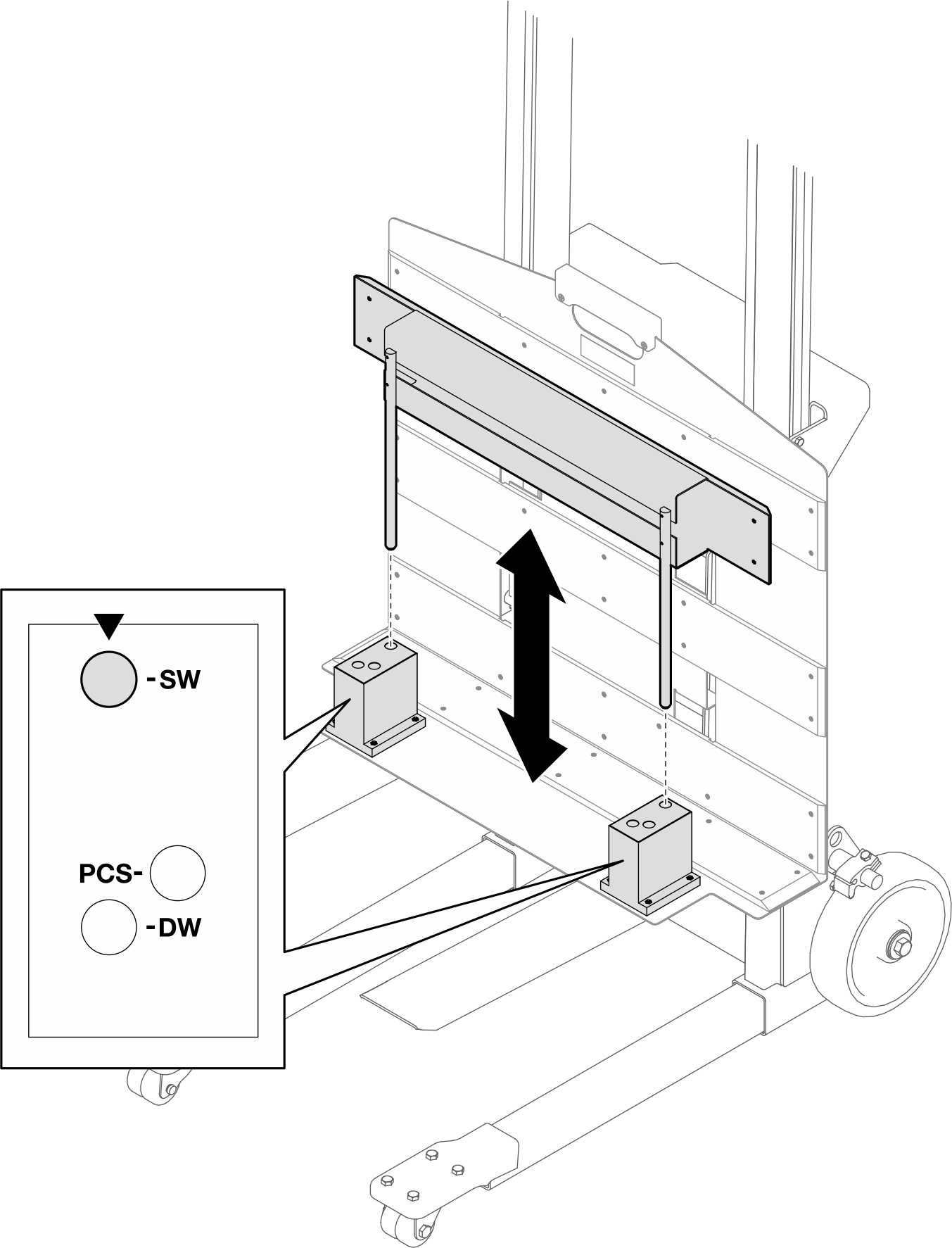

2. 고정 장치 가이드 펜스를 SW 위치(싱글 와이드)로 조정합니다. 가이드 펜스가 SW 위치에 있지 않은 경우, 가이드 펜스를 들어 올려 SW 슬롯에 다시 설치합니다.

   펜스 라벨 설명	전체 설명
   SW	싱글 와이드
   PCS	전력 변환 스테이션
   DW	더블 와이드

   그림 5. SW 위치로 설정된 고정 장치 가이드 펜스

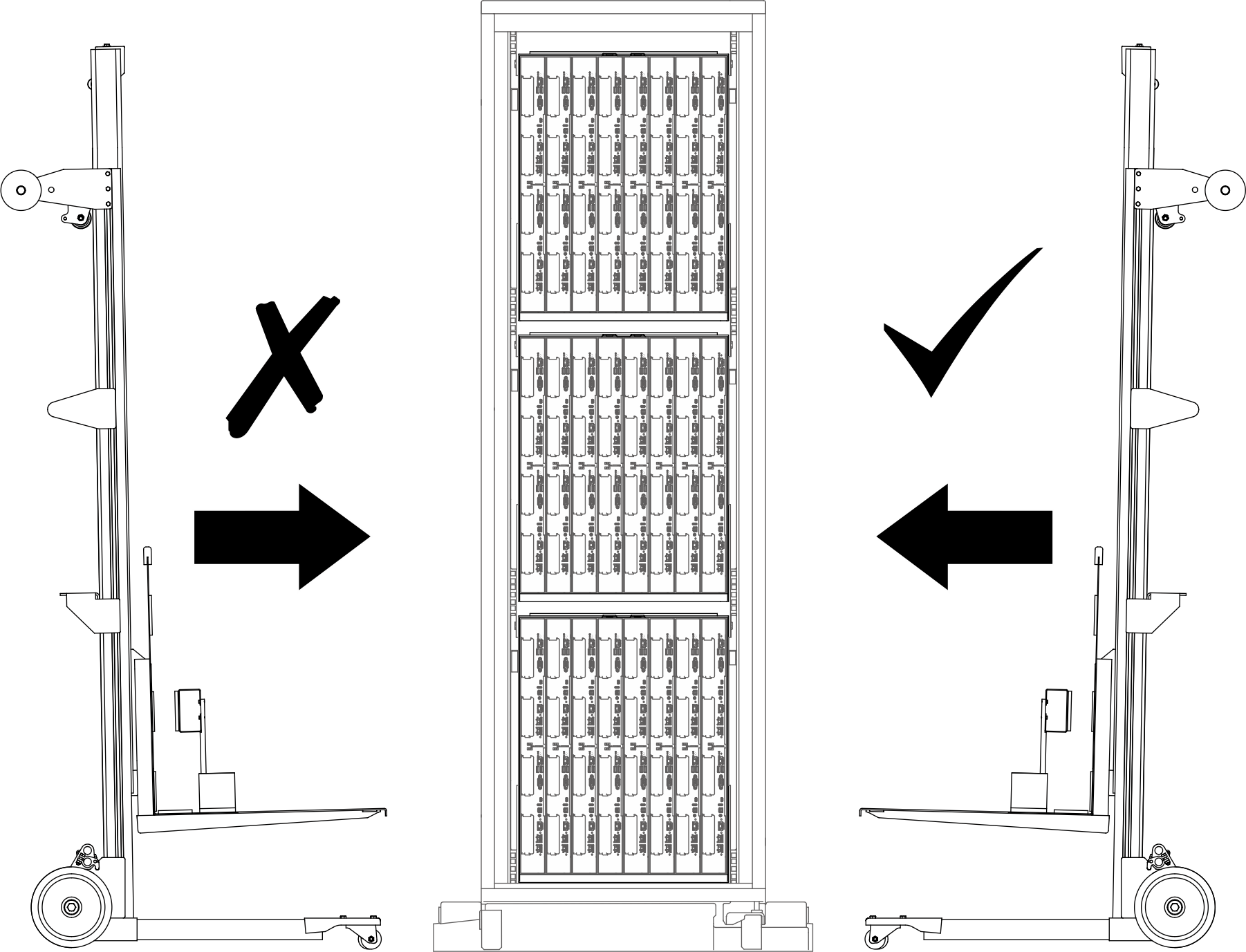

3. 랙 앞면으로 리프트 도구 어셈블리를 이동합니다. 고정 장치 앞면이 트레이 뒷면을 향해야 합니다.
   그림 6. 랙 앞의 리프트 도구 어셈블리 배치

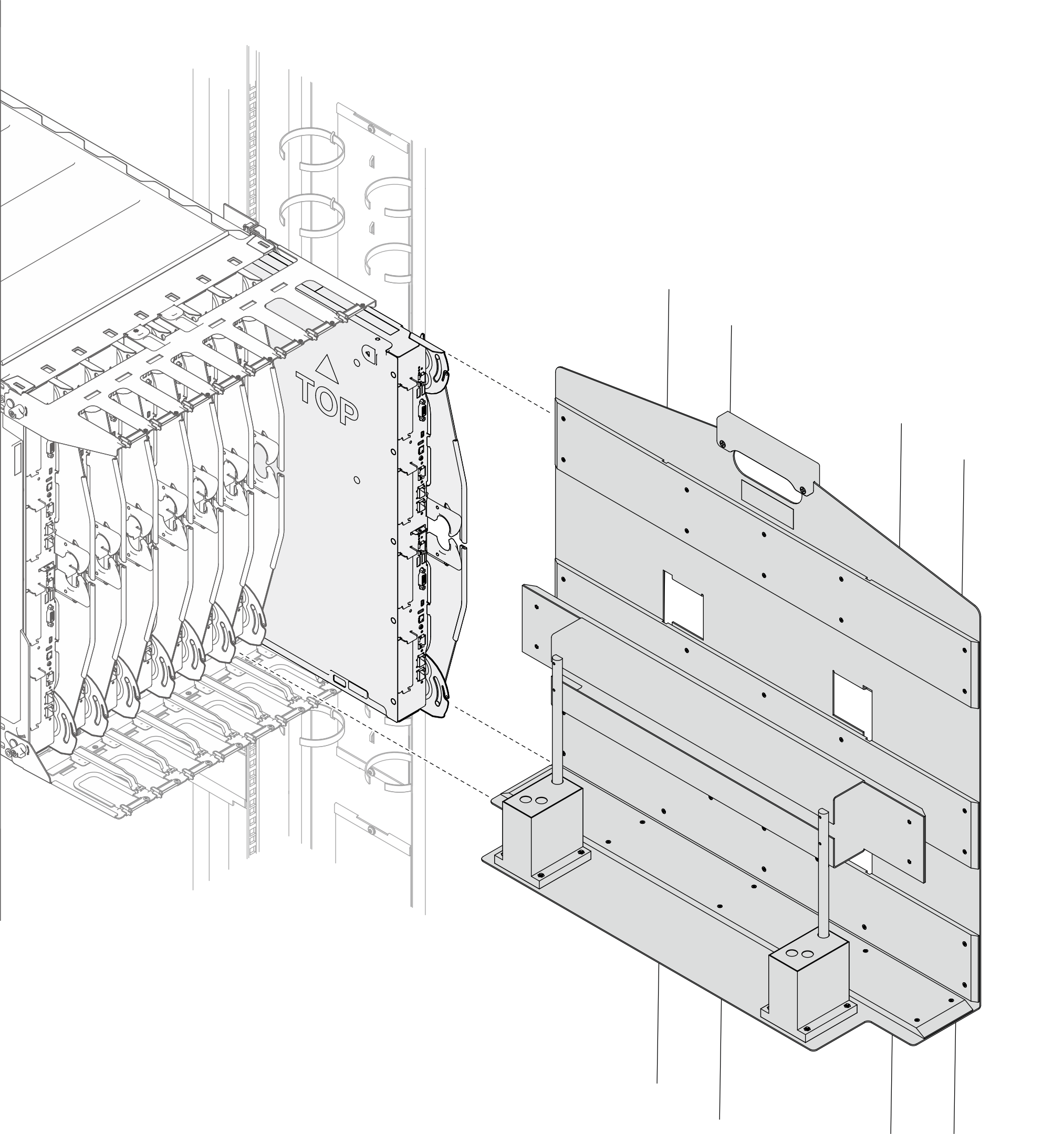

4. 고정 장치 밑면이 트레이 밑면과 정렬되고 고정 장치 앞면이 트레이 뒷면과 평행을 이루도록 리프트 도구를 조정합니다.
   주

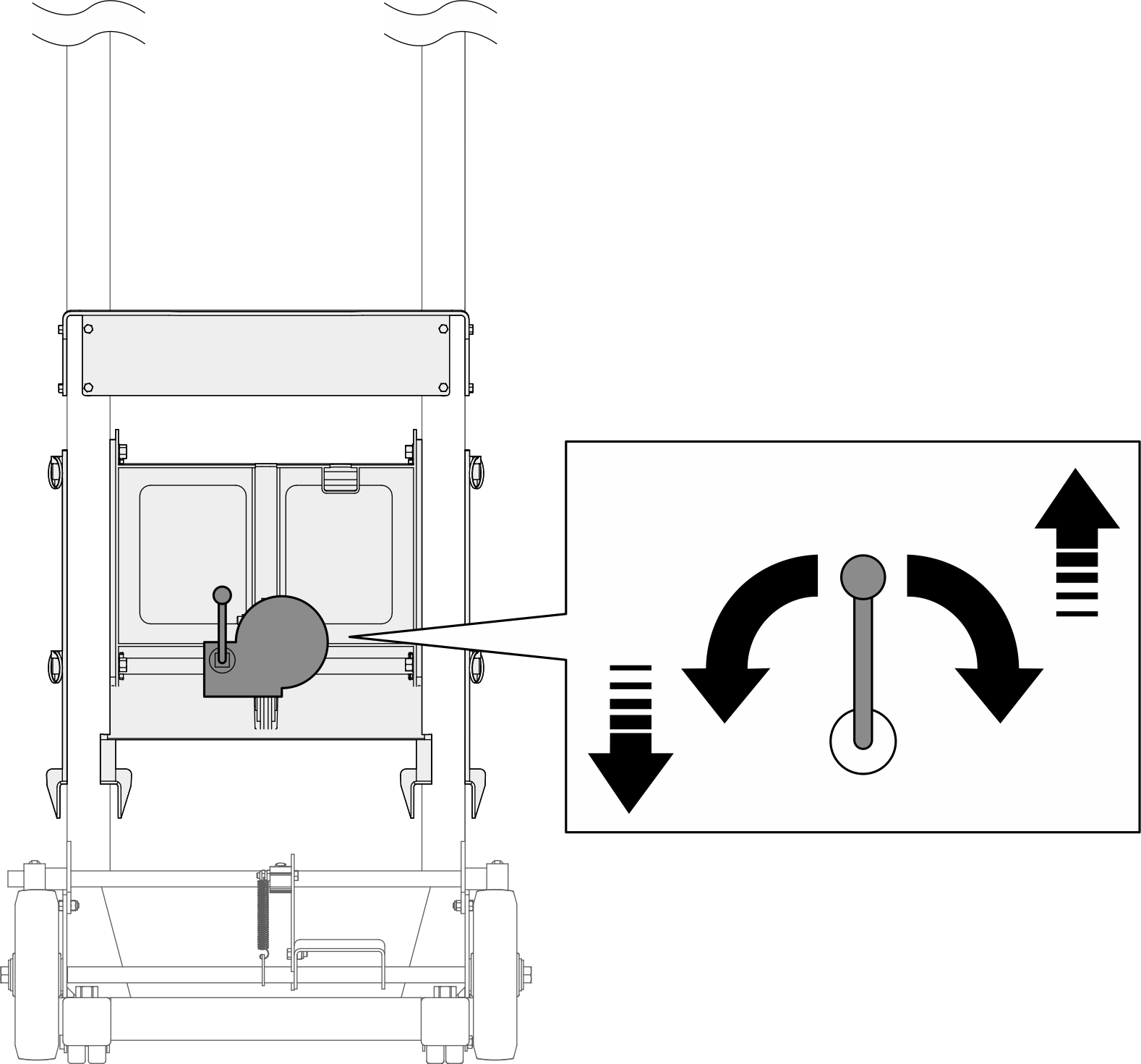

   리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.





   그림 7. 고정 장치와 트레이 바닥 맞추기



   그림 8. 고정 장치 앞면을 트레이 뒷면에 맞추기


5. 풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
   그림 9. 리프트 도구 휠 브레이크 잠그기

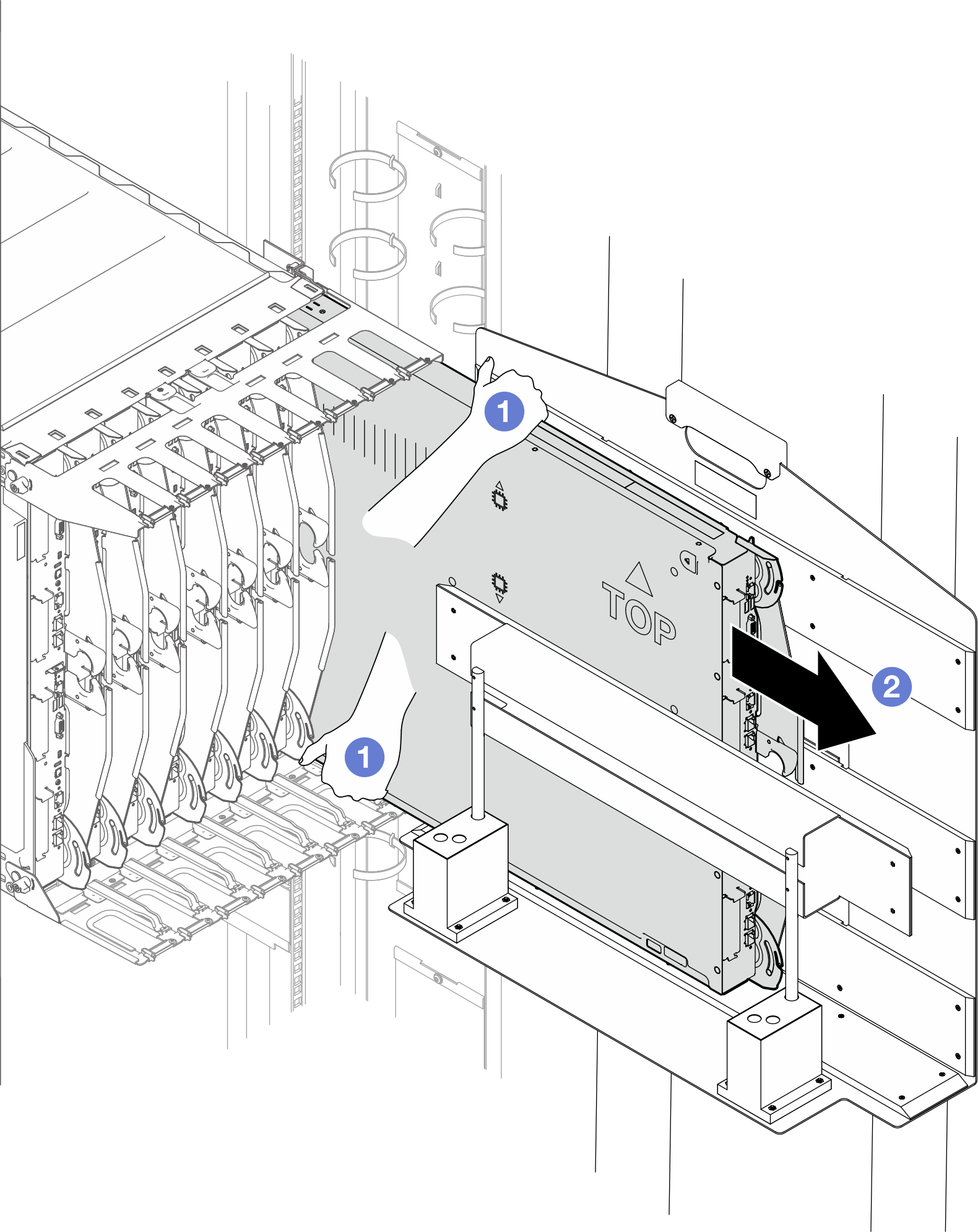

6. 트레이를 고정 장치로 옮깁니다.
   1. 트레이의 위쪽 및 아래쪽 부분을 잡습니다.
   2. 트레이를 고정 장치로 밀어 넣습니다.
   3. 트레이가 고정 장치에 제대로 장착되었는지 확인합니다.
   주

   트레이 예상 무게: 37.215kg(82.059lbs)

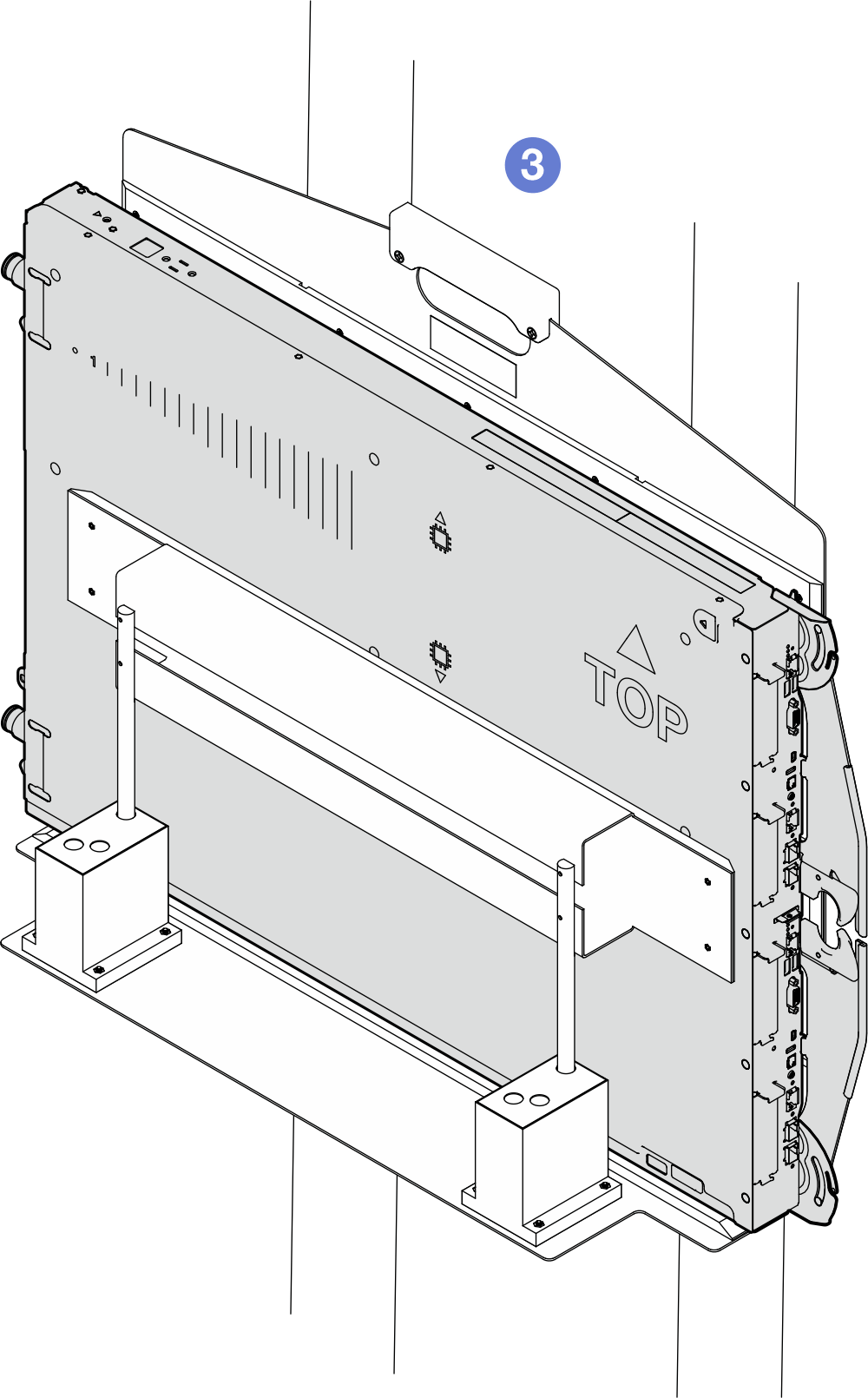

   그림 10. 트레이를 고정 장치로 옮기기

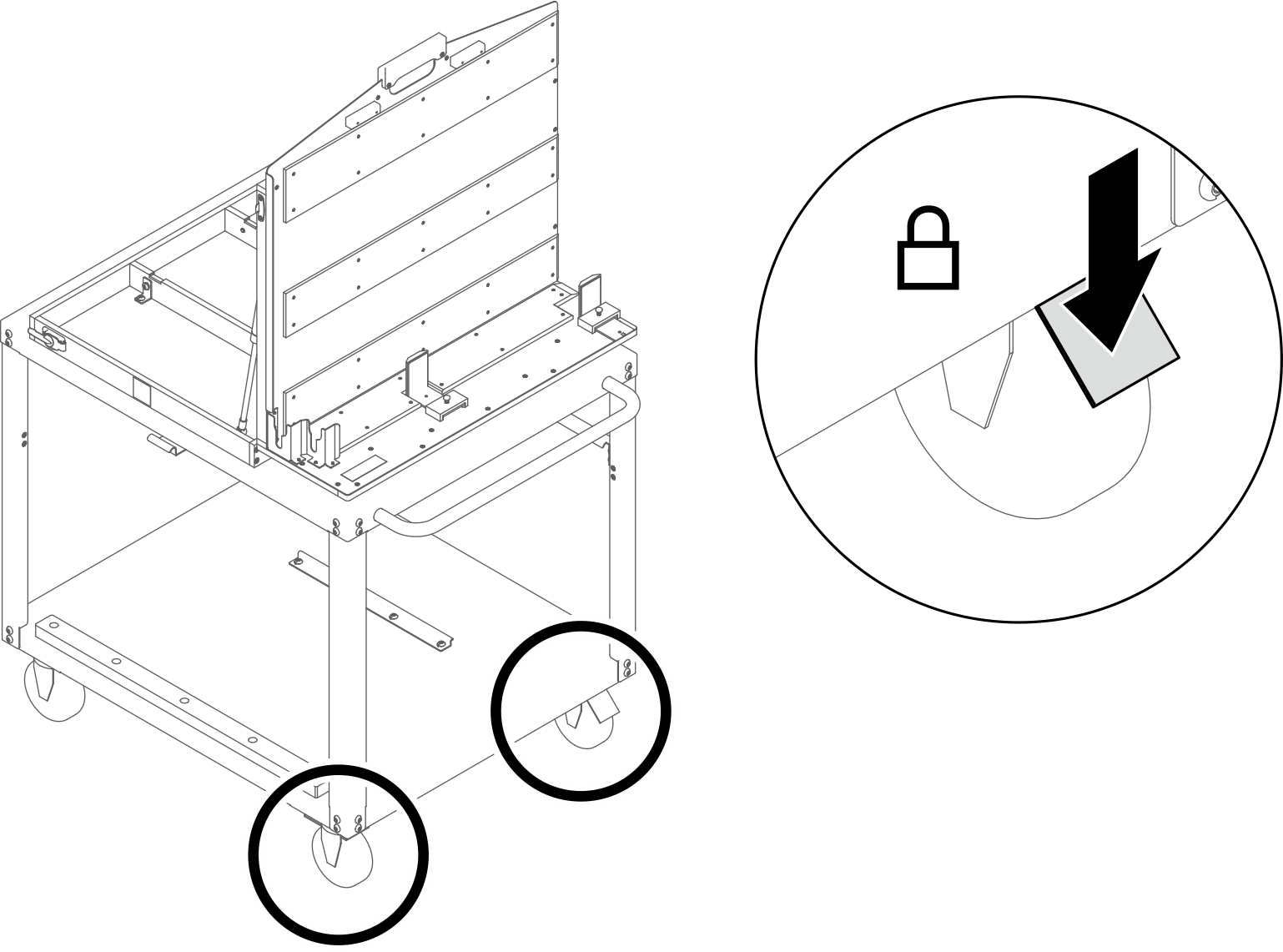

7. 발 페달을 아래로 눌러 회전 고정 카트의 휠 브레이크를 잠급니다.
   그림 11. 카트 휠 브레이크 잠금


8. 회전 고정 장치가 닫혀 있는 경우 엽니다.
   1. 손잡이를 잡은 상태로 힘을 줘서 누른 상태를 유지합니다.
      그림 12. 회전 고정 장치 손잡이 누르고 있기

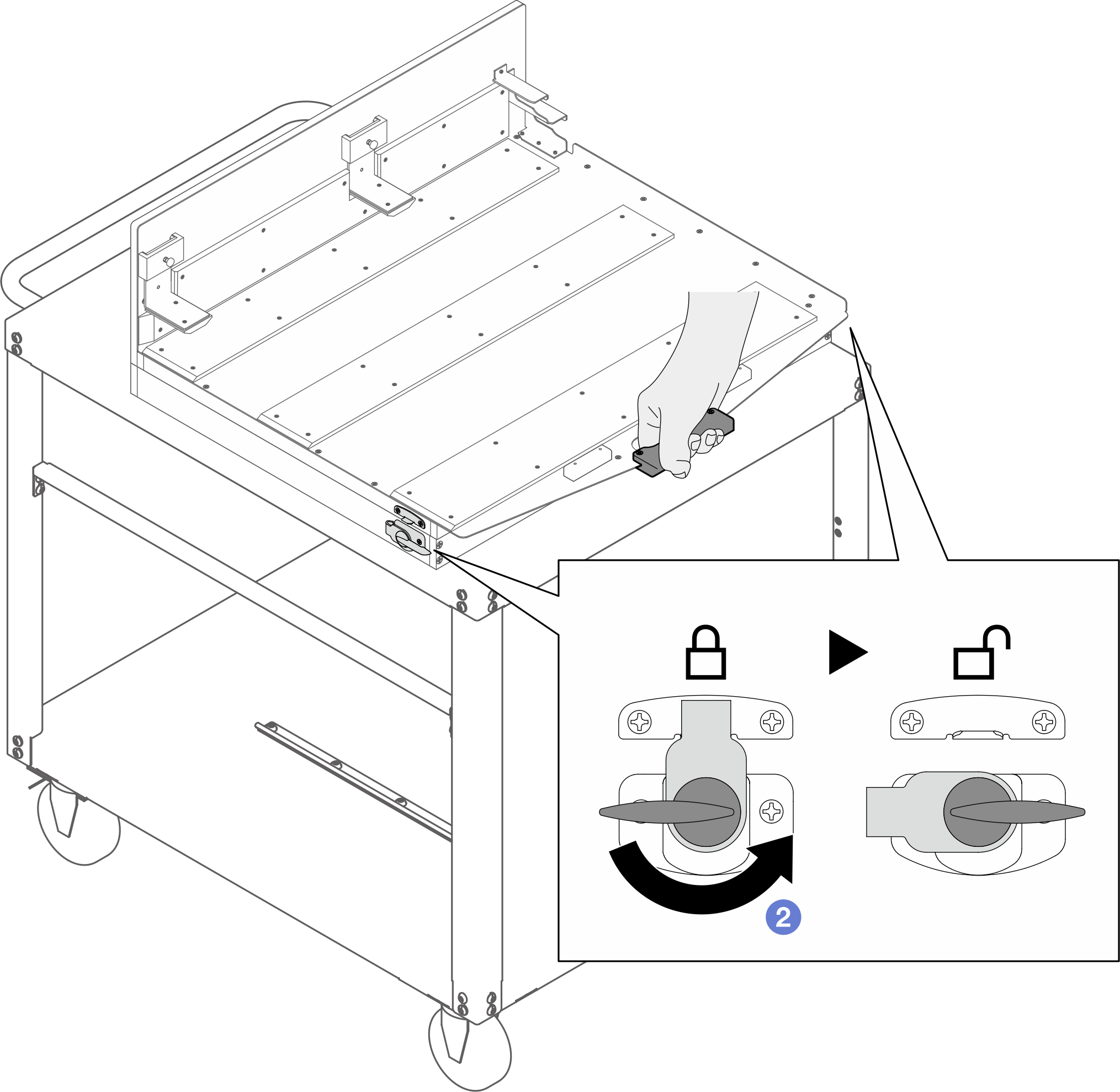

   2. 손잡이를 누른 상태를 유지합니다. 한편 잠금이 해제될 때까지 래치를 시계 반대 방향으로 돌립니다. 고정 장치의 오른쪽과 왼쪽에 있는 래치를 잠금 해제해야 합니다.
      주의

      래치를 잠금 해제하는 동안 손잡이를 누르고 있어야 합니다.

      그림 13. 회전 고정 래치 잠금 해제


   3. 손잡이를 잡고 수직이 될 때까지 위쪽으로 천천히 돌립니다.
   주의

   회전 고정 장치를 여는 동안 핸들을 잡고 있어야 합니다.

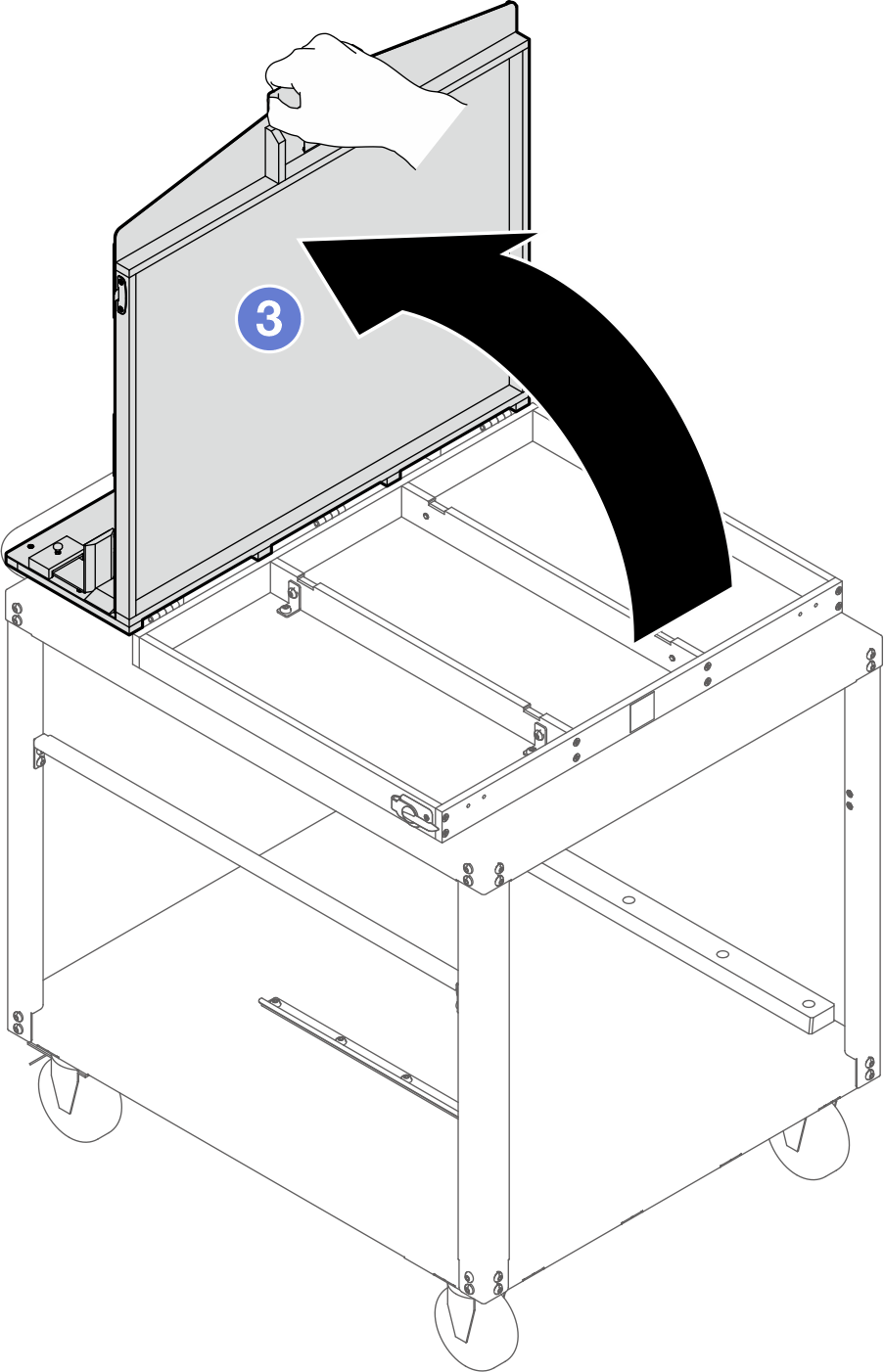

   그림 14. 회전 고정 장치 열기

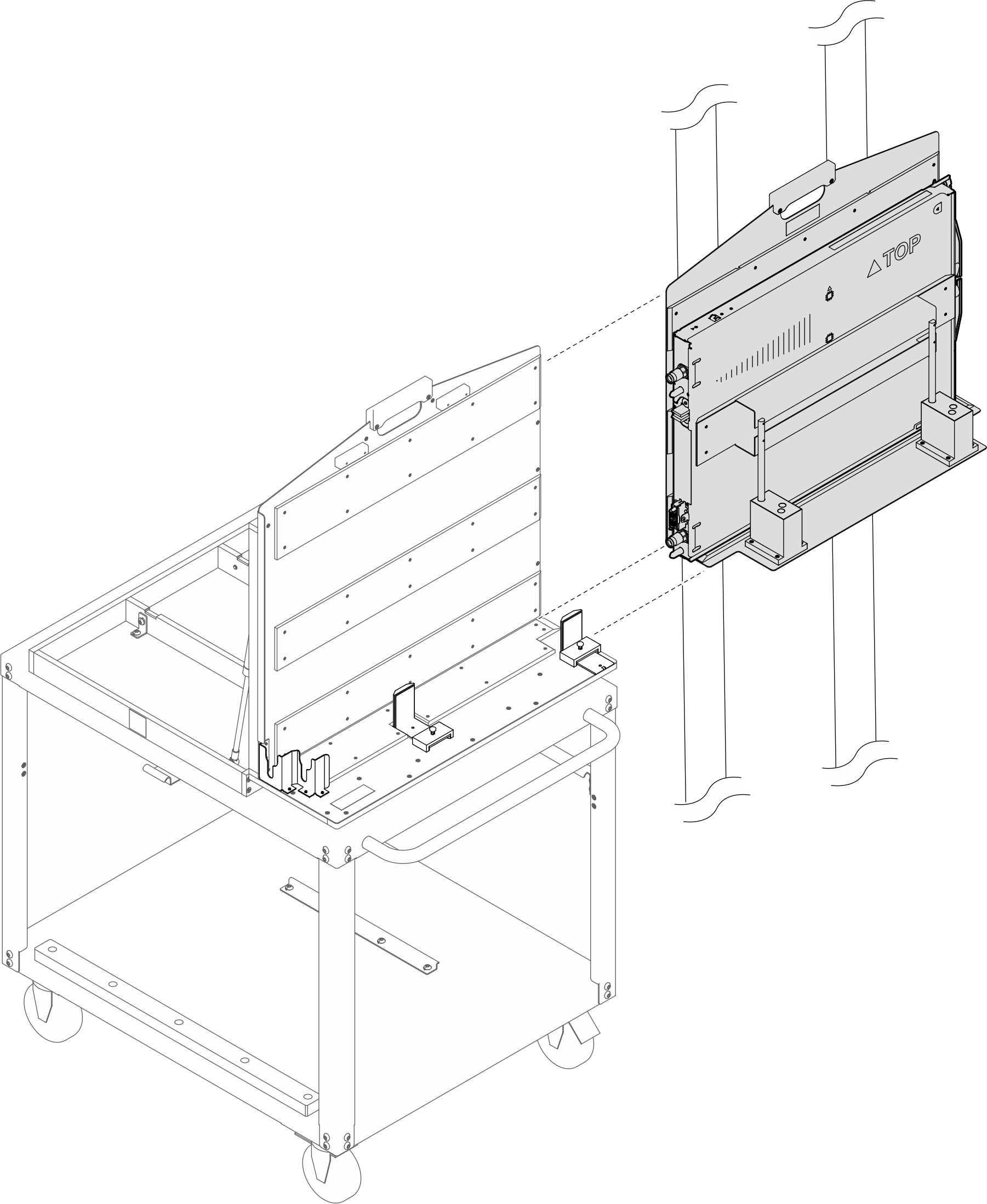

9. 아래 그림과 같이 리프트 도구 어셈블리를 회전 고정 장치 카트 어셈블리의 오른쪽으로 이동합니다(회전 고정 장치 앞쪽에서 볼 때). 리프트 도구 고정 장치 밑면이 회전 고정 장치 밑면과 정렬되고 두 고정 장치의 측면이 평행하도록 리프트 도구를 조정합니다.
   주

   리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.

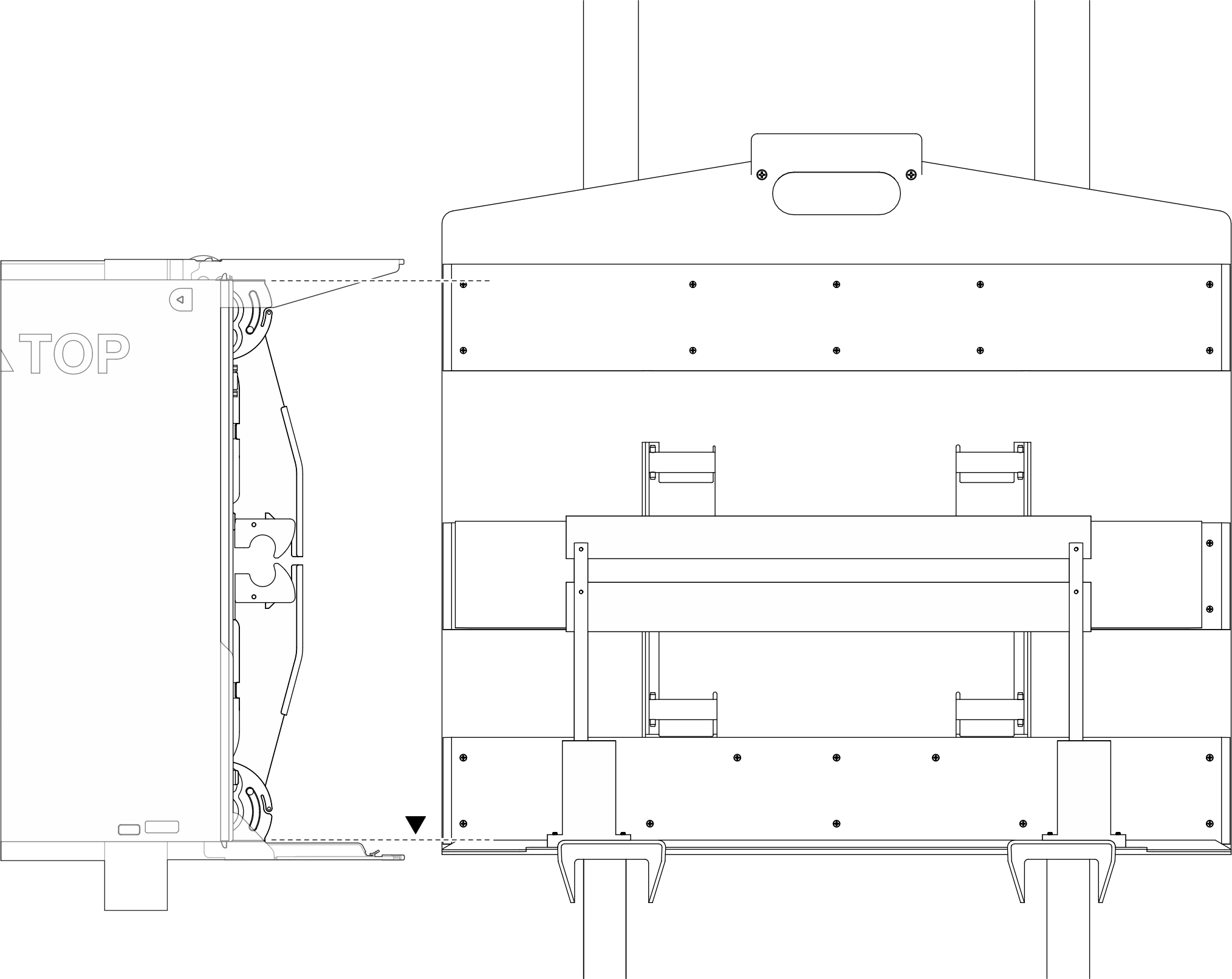

   그림 15. 리프트 도구 고정 장치와 회전 고정 장치의 아래쪽 및 측면 정렬


10. 풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
    그림 16. 리프트 도구 휠 브레이크 잠그기


11. 회전 고정 장치의 앵글 브래킷을 조정합니다.
    1. 측면 앵글 브래킷 조정: 플런저를 들어 올립니다. 앵글 브래킷을 뒤로 밀고 플런저를 놓습니다. 플런저가 가장 안쪽 구멍에 장착될 때까지 브래킷을 계속 밀어 넣습니다.
    2. 내부 앵글 브래킷 조정: 플런저를 들어 올립니다. 앵글 브래킷을 앞으로 밀고 플런저를 놓습니다. 플런저가 가장 바깥쪽 구멍에 장착될 때까지 브래킷을 계속 밀어 넣습니다.

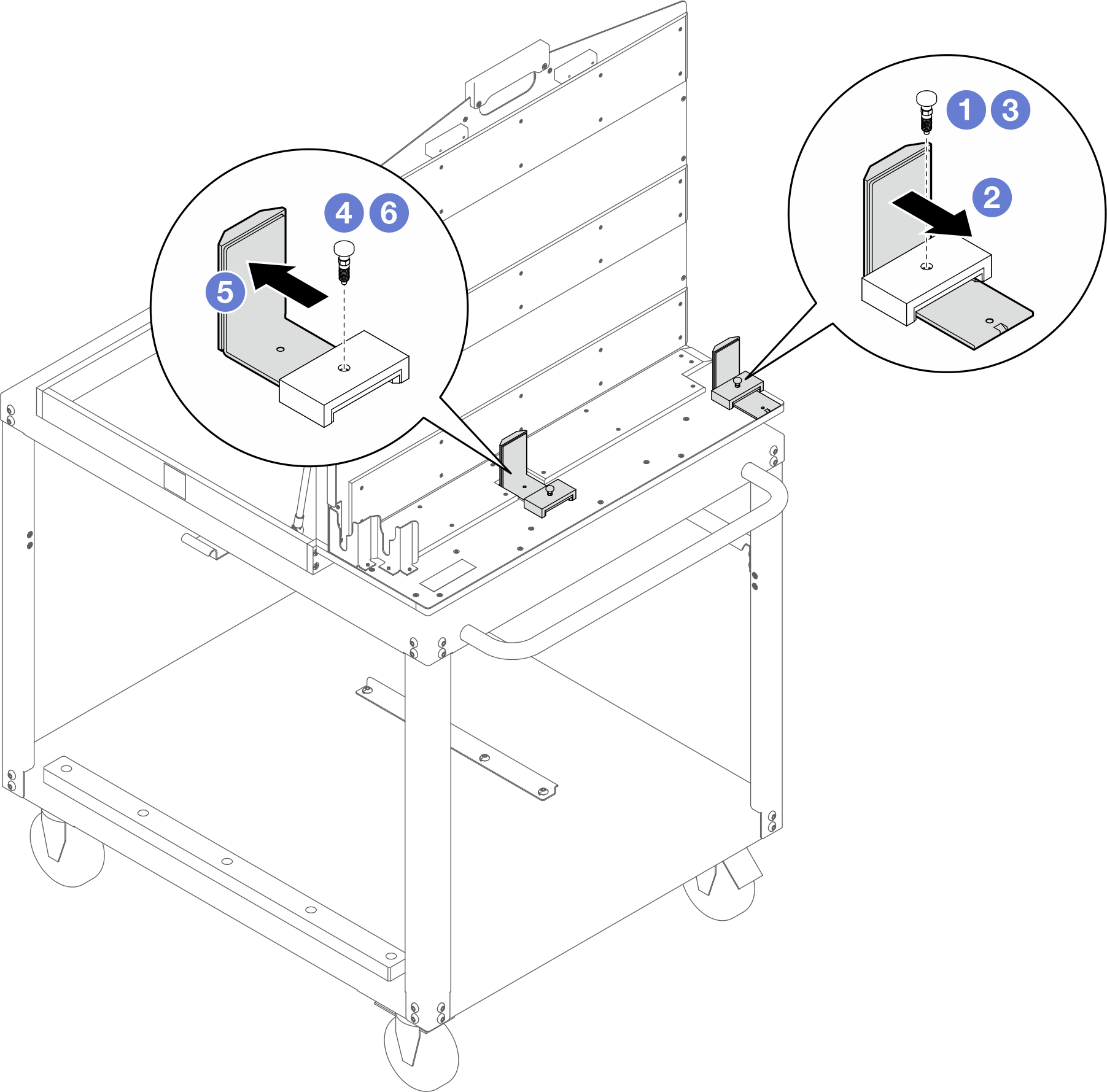

    그림 17. 회전 고정 장치의 앵글 브래킷 조정

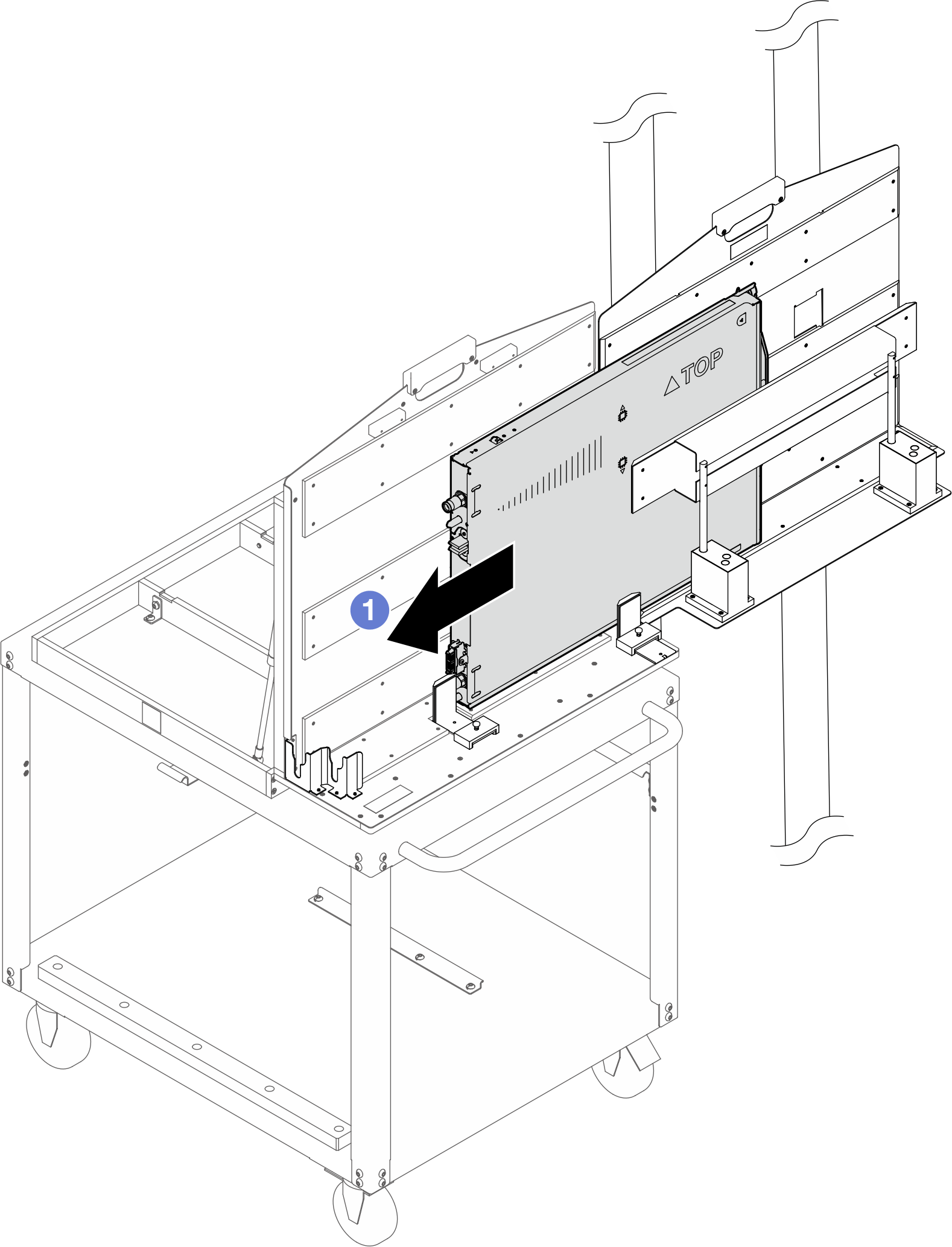

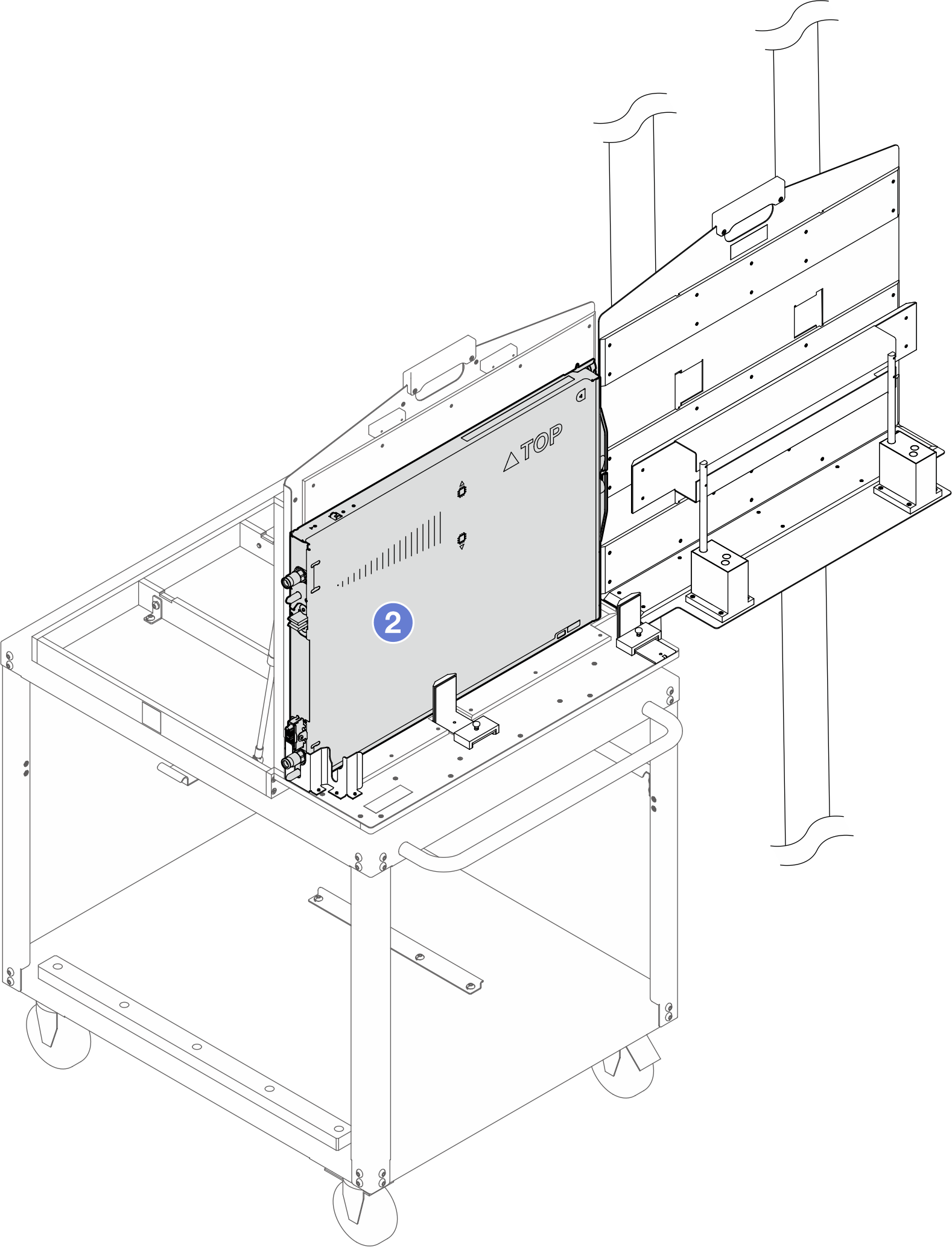

12. 트레이를 회전 고정 장치로 옮깁니다.
    1. 트레이가 회전 고정 장치에 부분적으로 장착될 때까지 회전 고정 장치로 밀어 넣습니다.
    2. 트레이 퀵 커넥트가 고정 장치 끝의 브래킷에 장착될 때까지 트레이를 고정 장치에 끝까지 밀어 넣습니다.
    그림 18. 트레이를 회전 고정 장치로 옮기기




13. 측면 앵글 브래킷 조정: 플런저를 들어 올립니다. 앵글 브래킷을 앞으로 밀고 플런저를 놓습니다. 플런저가 가장 바깥쪽 구멍에 장착될 때까지 브래킷을 계속 밀어 넣습니다.

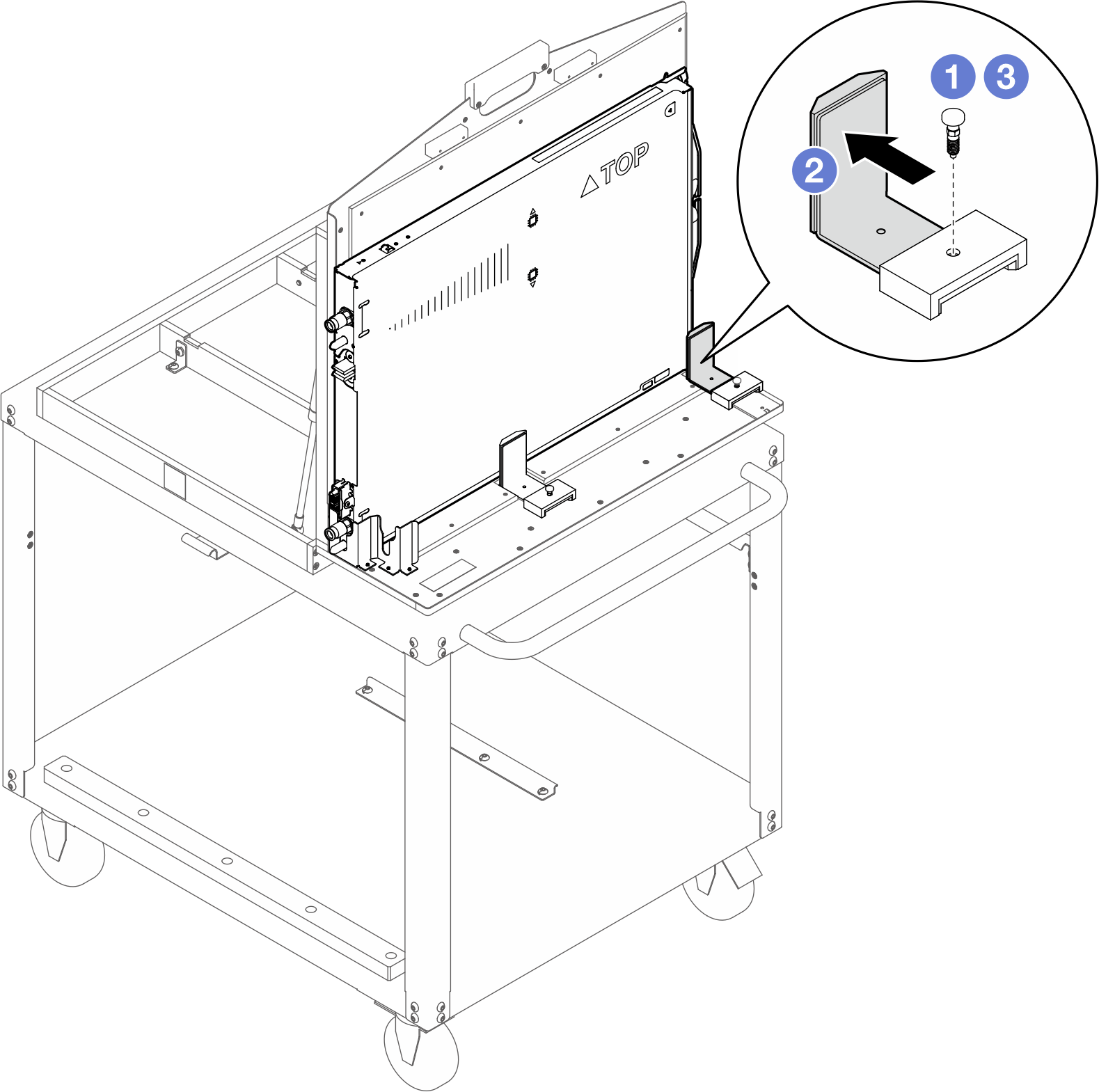

    그림 19. 측면 앵글 브래킷 조정


14. 회전 고정 장치를 닫습니다.
    1. 회전 고정 장치의 뒷면 앞에 섭니다. 손잡이를 잡은 다음, 회전 고정 장치가 카트 상단에 평평하게 놓일 때까지 아래로 당깁니다.
       주의

       부상을 방지하기 위해 지지대에 손을 대지 마십시오.

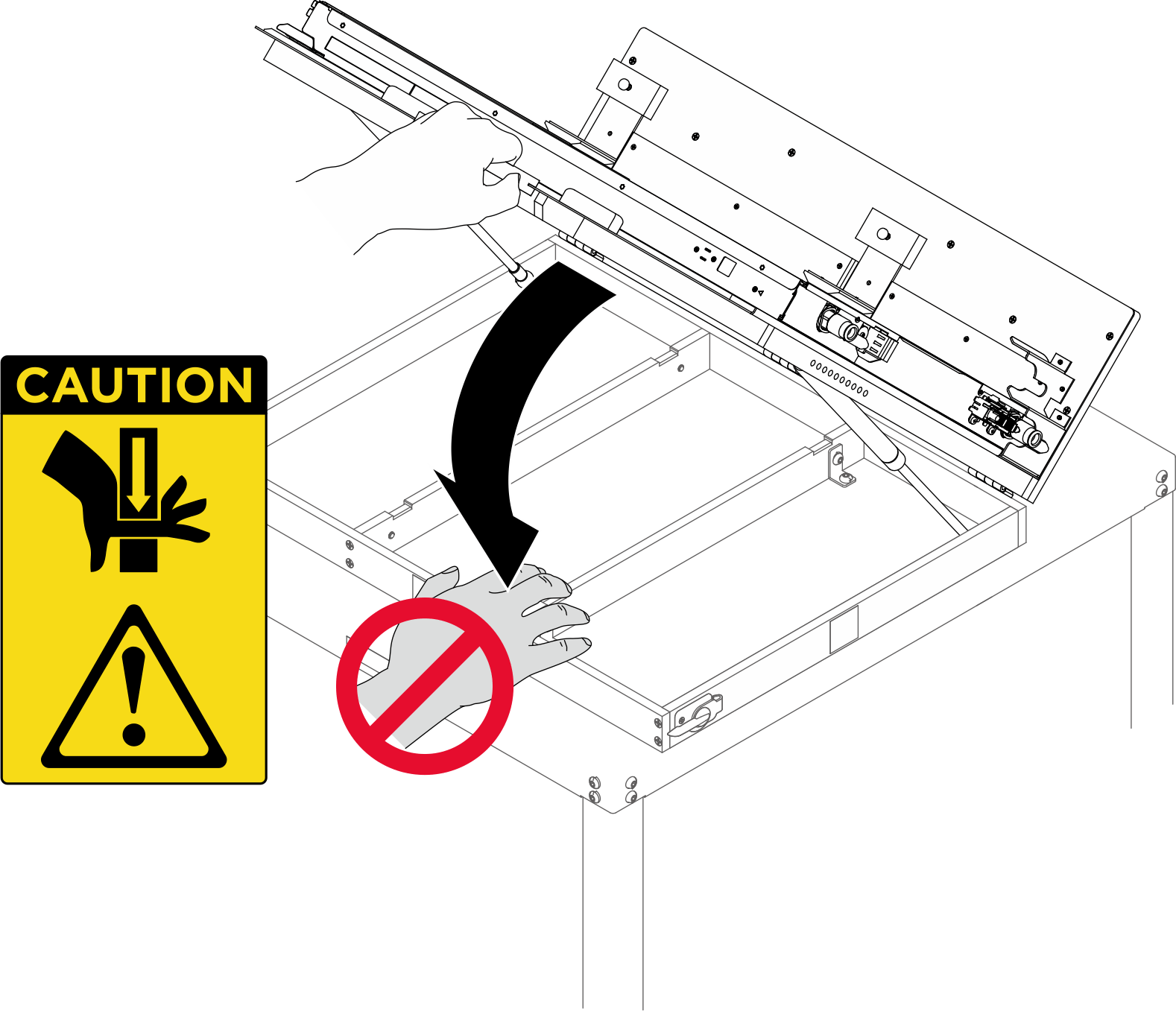

       그림 20. 지지대에 손을 대지 말 것

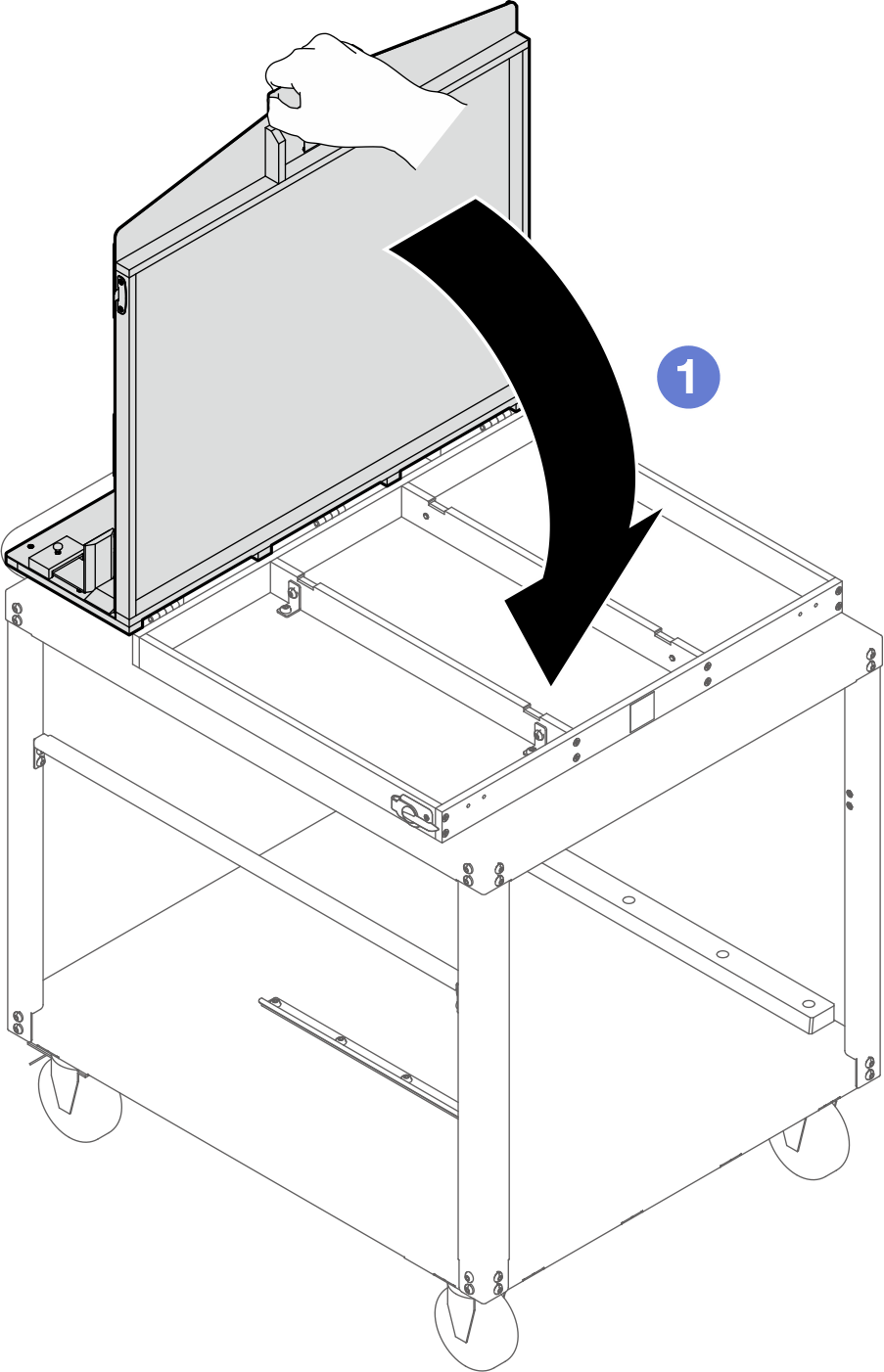

       그림 21. 회전 고정 장치를 닫힘 위치로 돌립니다.

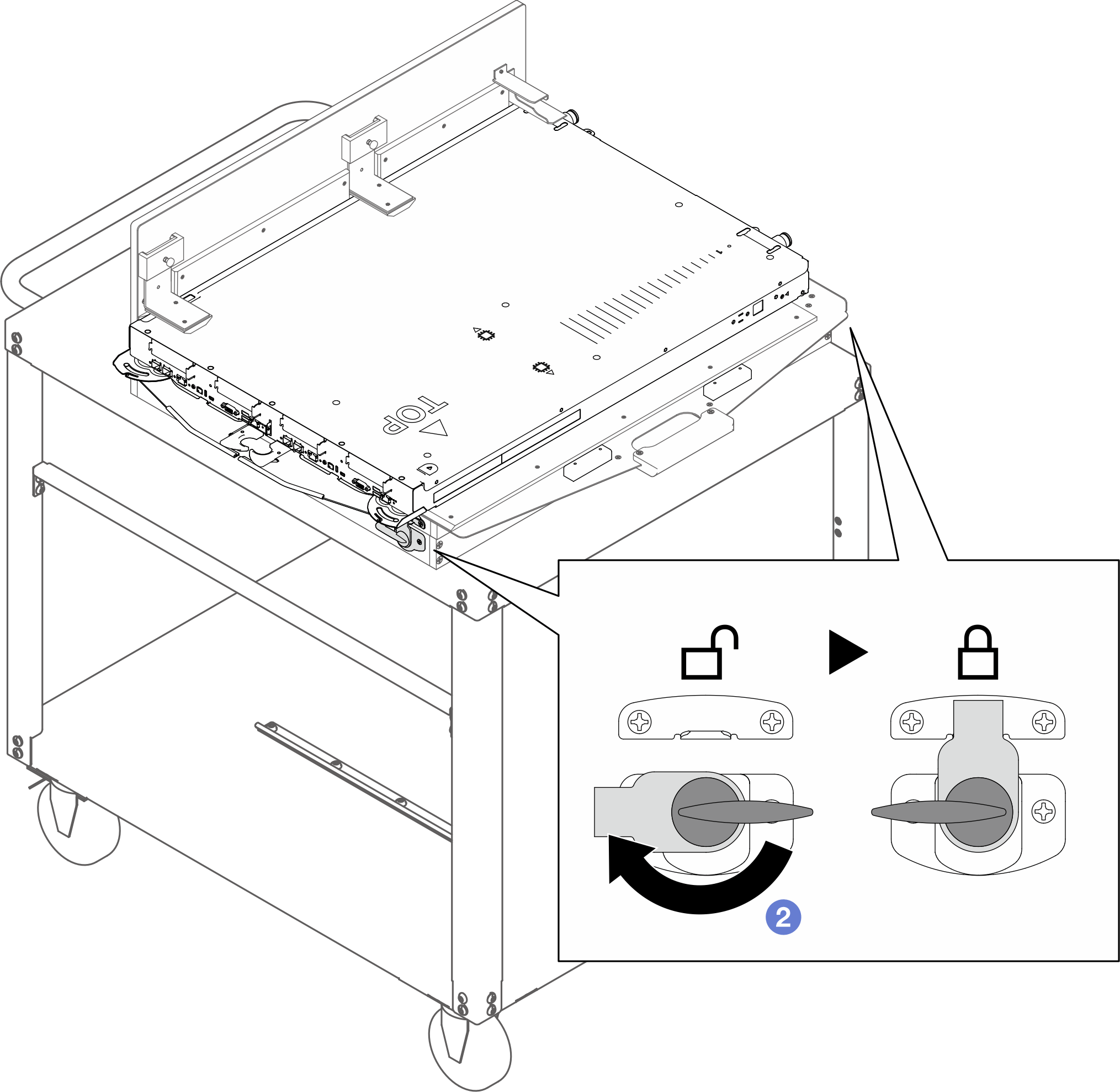

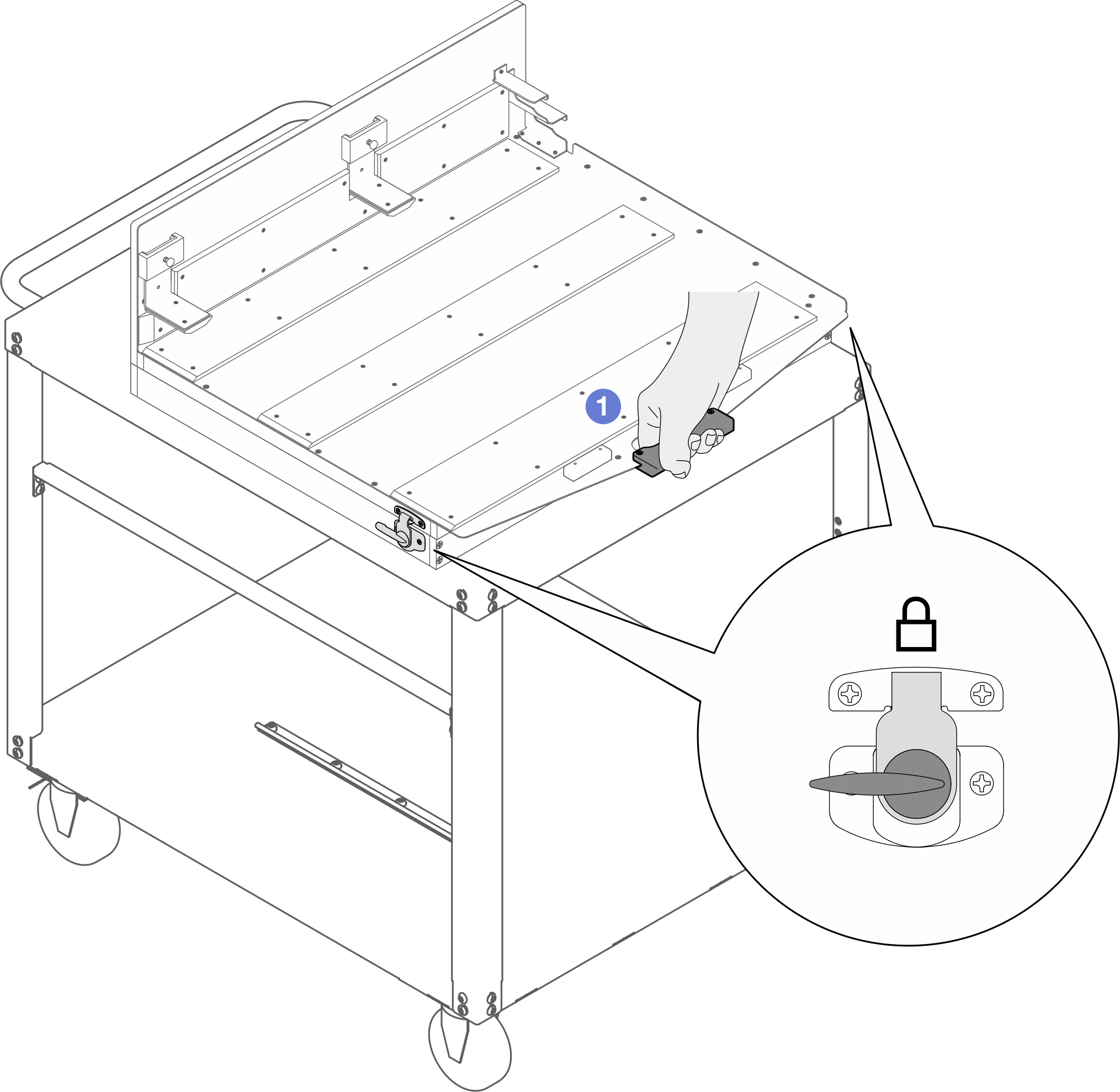

    2. 래치가 잠길 때까지 시계 방향으로 돌립니다. 고정 장치의 오른쪽과 왼쪽에 있는 래치를 잠가야 합니다.
       그림 22. 회전 고정 장치 래치 잠금

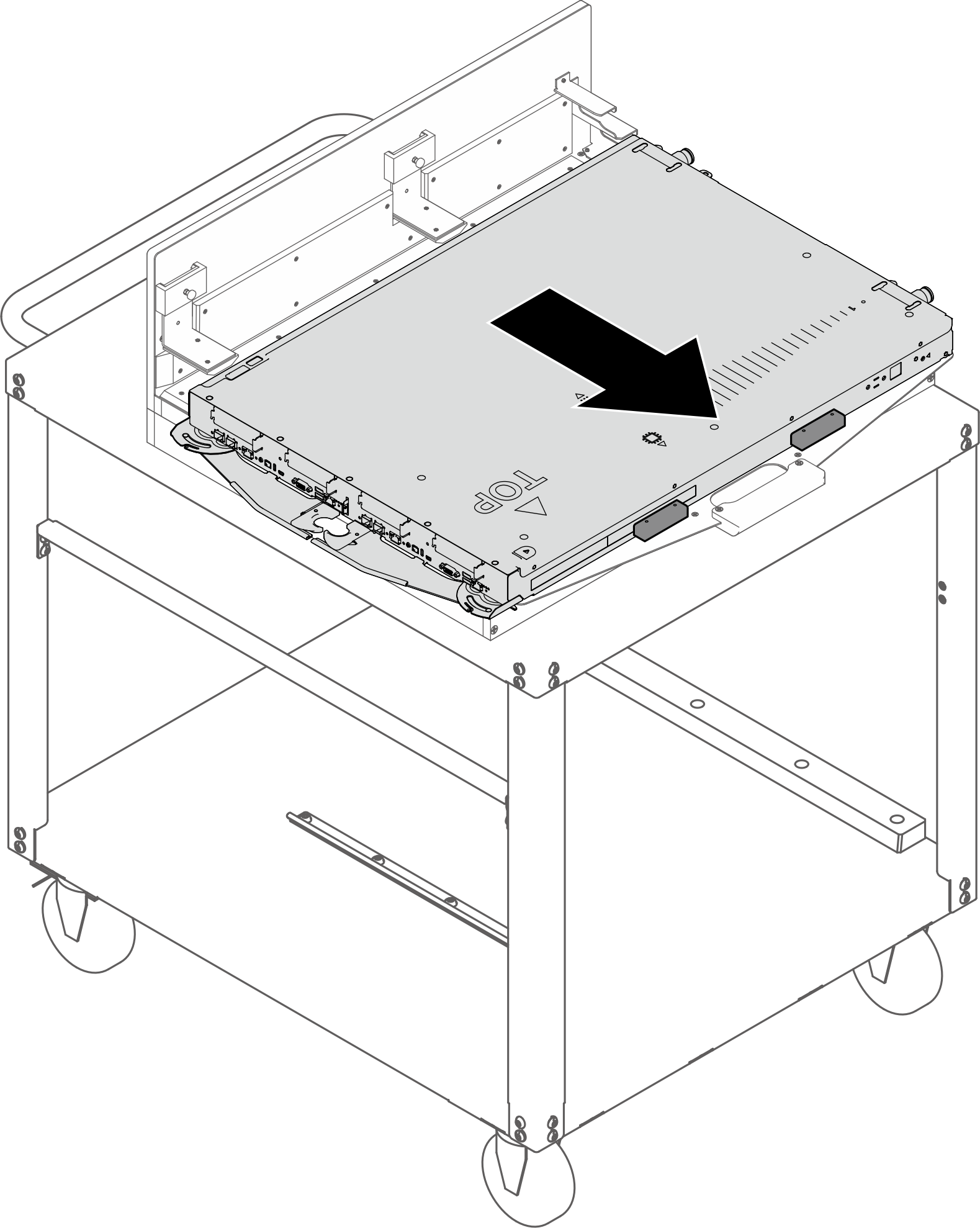

15. 트레이가 손잡이 근처의 스토퍼에 닿을 때까지 고정 장치 핸들 쪽으로 밀어 넣습니다. 트레이가 앵글 브래킷에 닿지 않아야 합니다.
    주의

    S040



    경고

    이 절차에는 보호 장갑을 착용해야 합니다.

    트레이가 매우 뜨거울 수 있습니다. 트레이 덮개를 제거하기 전에 트레이가 식을 때까지 몇 분 정도 기다리십시오.




16. DWC 트레이 수리를 완료한 후에는 가능한 한 빨리 트레이를 원래 위치에 다시 놓으십시오.
    주의

    • 적절한 시스템 냉각 상태를 유지하려면 각 트레이 베이에 설치된 DWC 트레이 또는 트레이 베이 필러 없이 엔클로저를 작동하지 마십시오. 자세한 정보는 엔클로저에 트레이 설치의 내용을 참조하십시오.

    • DWC 트레이를 제거할 때 트레이 베이 번호를 기록해 두십시오. DWC 트레이를 제거한 원래 트레이 베이와 다른 트레이 베이에 다시 설치하면 예기치 않은 결과가 발생할 수 있습니다. 일부 구성 정보 및 업데이트 옵션은 트레이 베이 번호에 따라 설정됩니다. DWC 트레이를 다른 트레이 베이에 다시 설치할 경우 DWC 트레이를 다시 구성해야 할 수도 있습니다.
