エンクロージャーからのトレイの取り外し

エンクロージャーの DWC トレイを取り外すには、以下の情報を参照してください。

このタスクについて

重要

安全上の理由から、トレイまたは PCS を取り外すときは、サーバーの重量があるため、Genie® Lift™ GL™-8 を使用することを強くお勧めします。Lenovo は、アドオン固定具 Genie Lift GL-8 Option Kit および GL-8 Kit for N1380 and SC Systems 付きのリフトを提供しています。現場にリフト・ツールがない場合、訓練を受けた技術者が到着して再取り付けを行う前に、お客様がマシンをアクセス可能な電源設置エリアに移動する必要があります。Lenovo では、ラック外のアイテムを介してリフト・ツールとそのアドオン機能を使用し、N1380 および SC システム用のソリューション全体を構成することを強くお勧めします。

重要

トレイの取り外しおよび取り付け用の必須ツール。

• リフト・ツール・アセンブリー

  • リフト・ツール固定具が取り付けられた Genie GL-8 リフト・ツール。フットリリースブレーキは、リフト・ツールにも取り付ける必要があります。

  • 組み立て手順については、リフト・ツール・アセンブリーのセットアップを参照してください

• 回転固定具カート・アセンブリー

  • カスタマイズされたカートに取り付けられた固定具を回転させます。

  • 組み立て手順については、回転固定具カート・アセンブリーのセットアップを参照してください

• 必須ツールの注文情報については、ThinkSystem サーバー・オプションを参照してください。

重要

けがを防止するために、サポート・バーに絶対に手を置かないでください。

図 1. サポート・バーに手を置かないようにする

S040

注意

この手順では、防護手袋を装着する必要があります。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• タスクを実行しようとしている対応する DWC トレイの電源をオフにします。ソリューションの電源をオフにするを参照してください。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

• 図はご使用のハードウェアと多少異なる場合がありますが、取り外し方法は同じです。

注

サーバーとスイッチのケーブルは、下部前面サポート・ブラケットのケーブル保持具を通して配線されます。

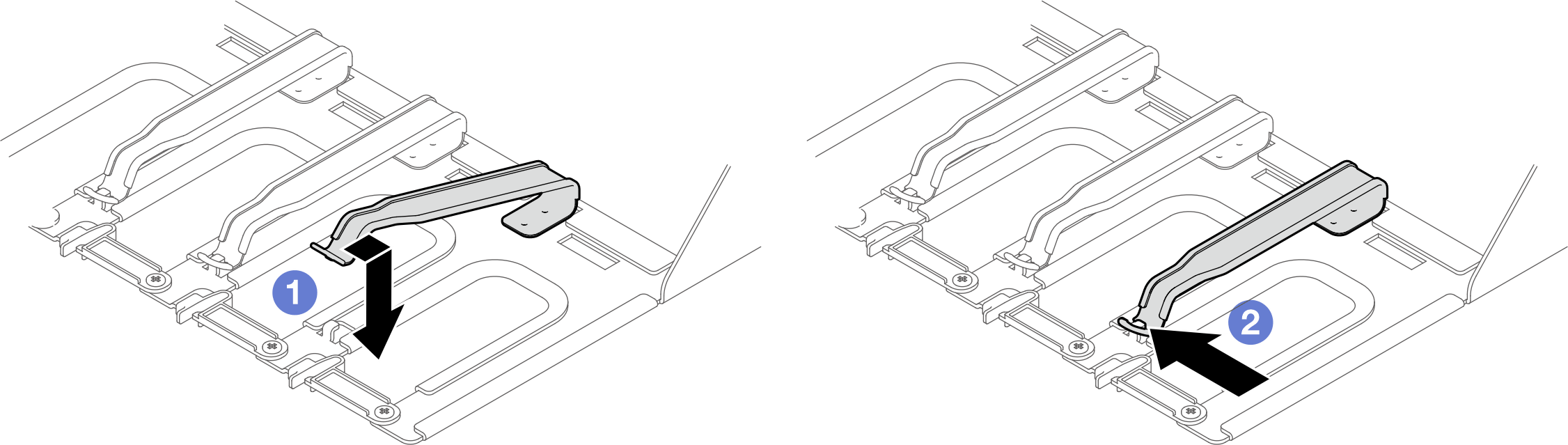

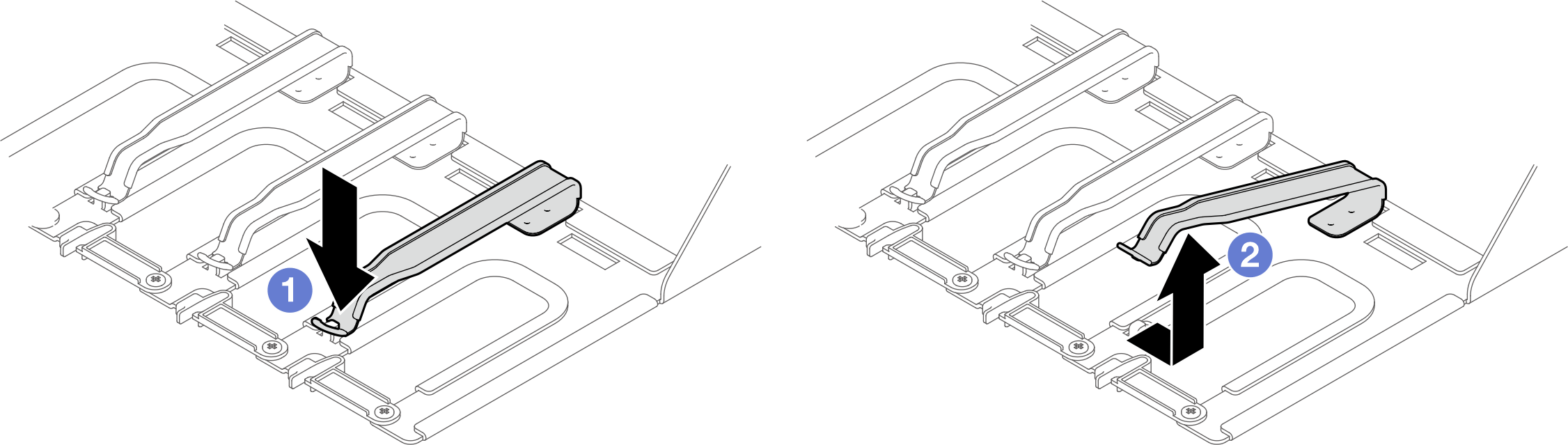

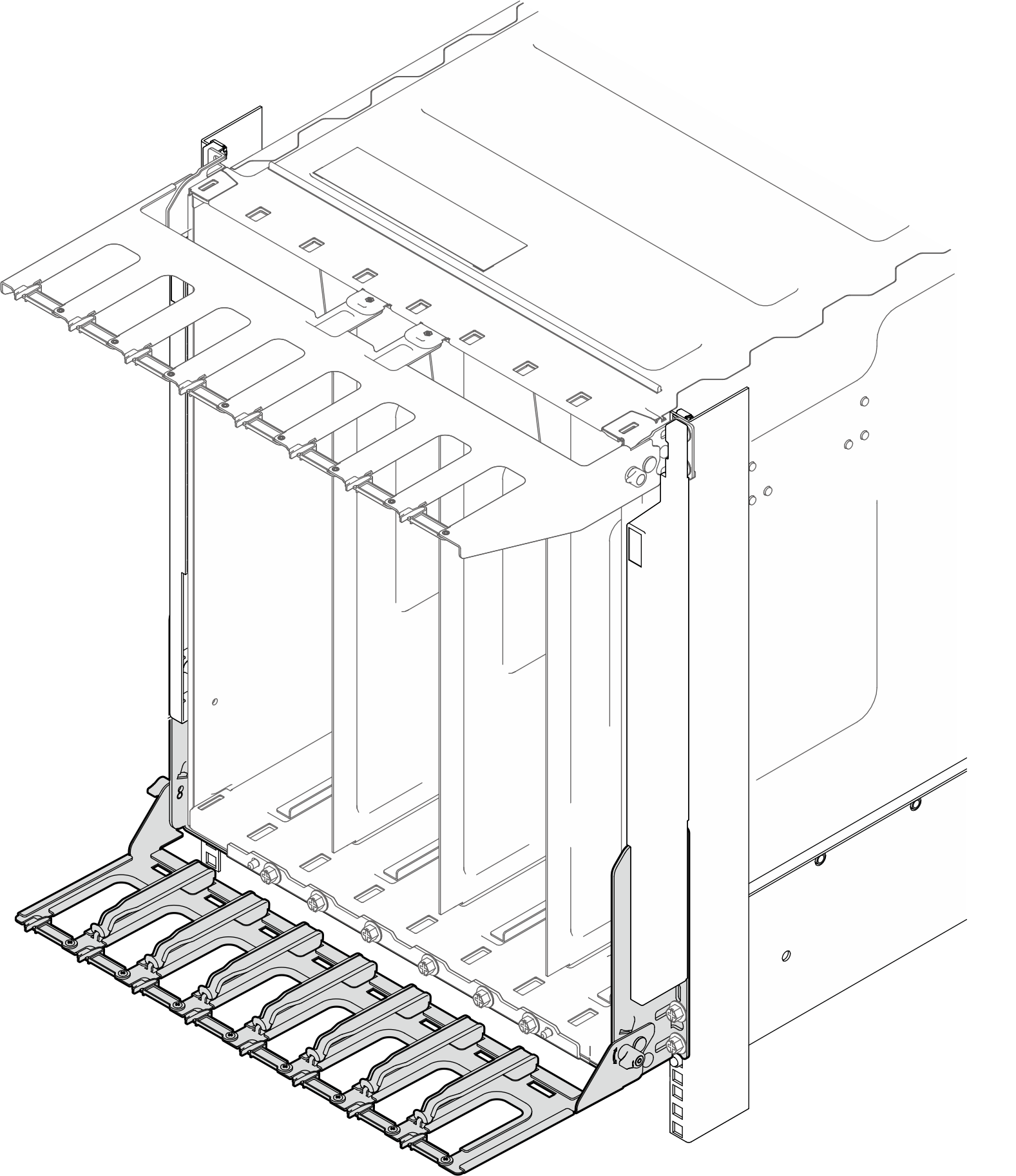

図 2. 下部サポート・ブラケット

1. ケーブル保持具を開く

   • ケーブル保持具を押し下げます。

   • ケーブル保持具を右に引いた後、引き上げます。





2. ケーブル保持具を閉じる

   • ケーブル保持具を右に引いた後、押し下げます。

   • ケーブル保持具を左に引き、サポート・ブラケットに固定します。





動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

重要

S040

注意

この手順では、防護手袋を装着する必要があります。

トレイが非常に熱くなっている可能性があります。トレイ・カバーを取り外す前に、トレイが冷えるまで数分間待ってください。

1. エンクロージャーからトレイを取り外します。

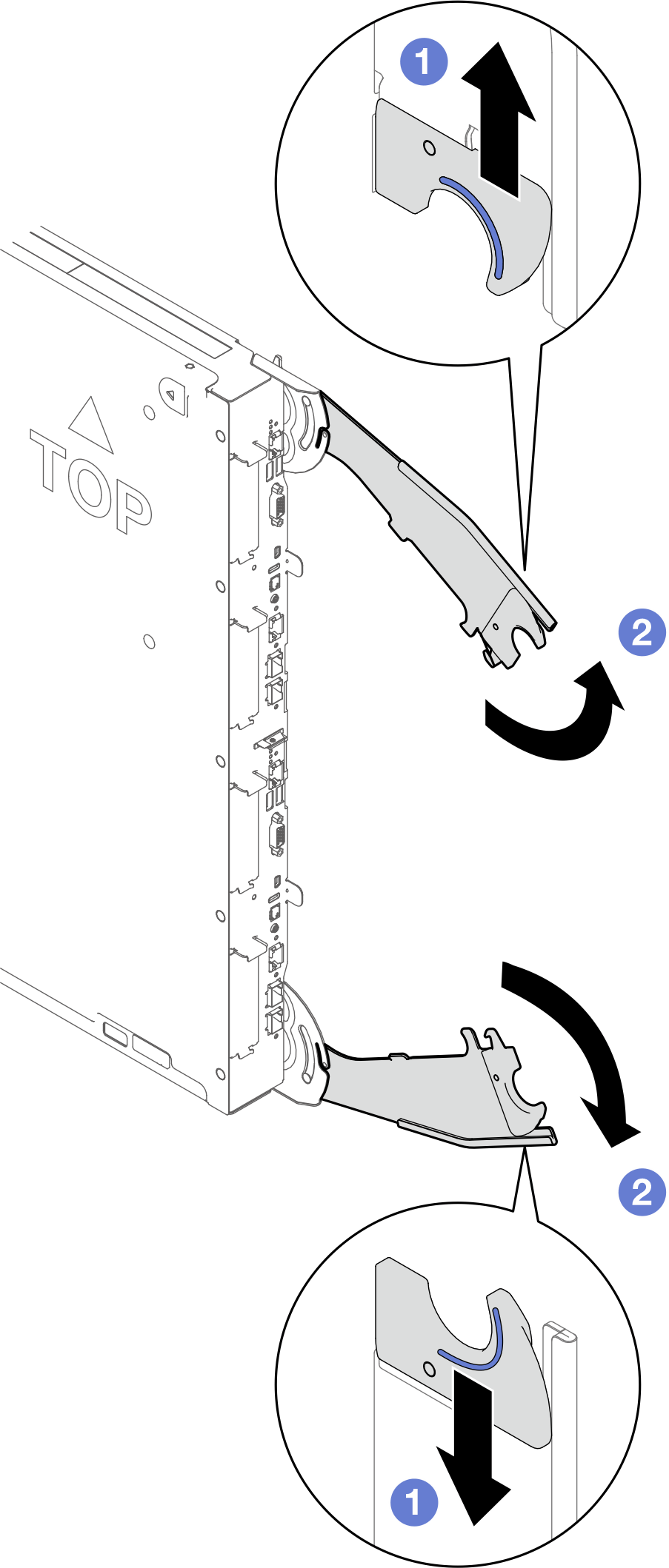

   1. 前面カム・ハンドルのラッチを押します。
   2. 図に示されているように、前面カム・ハンドルを回転させます。トレイが、トレイ・ベイから約 2 cm (0.78 インチ) 外に出ます。
      図 3. トレイ・カム・ハンドルを開く

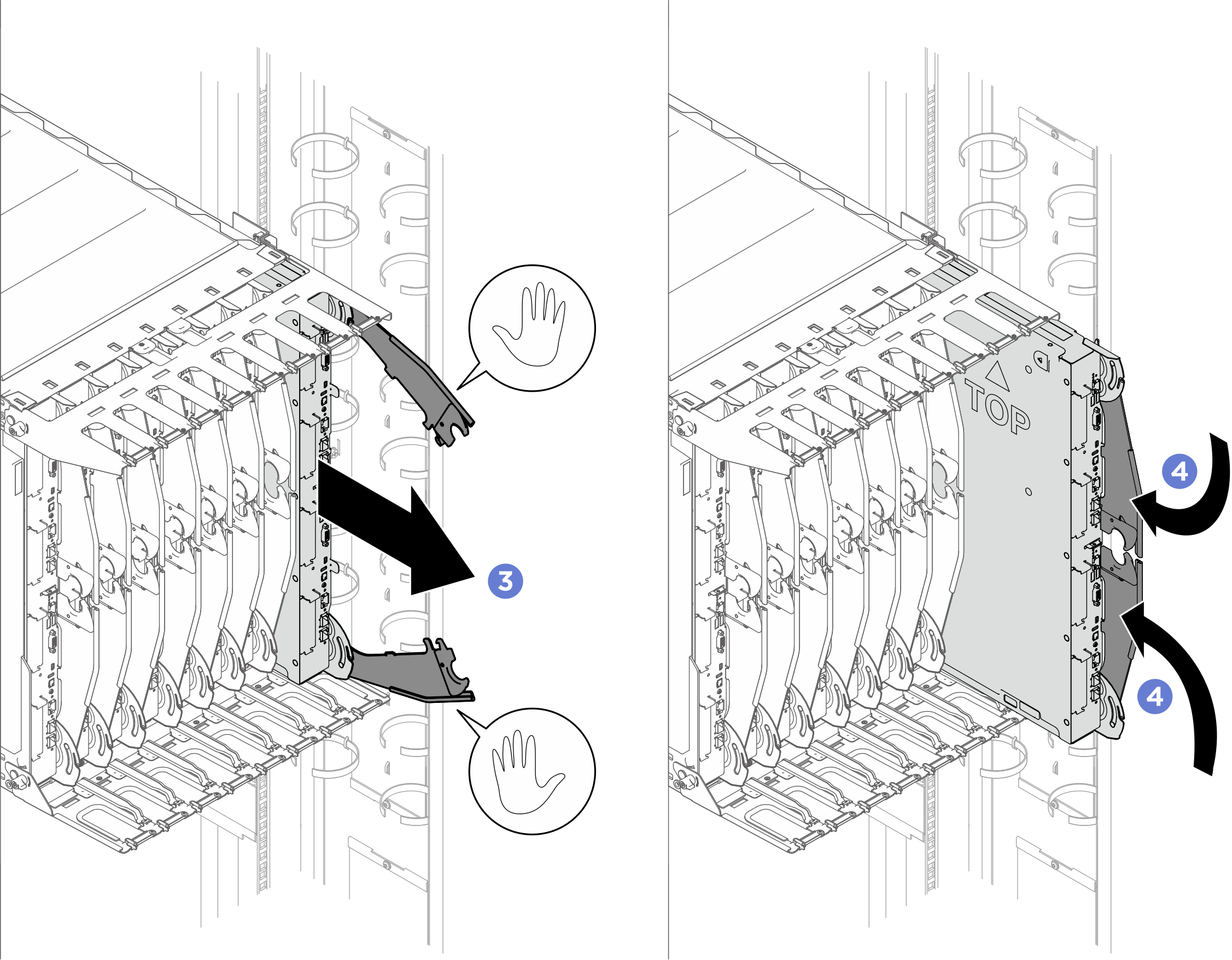

   3. カム・ハンドルをつかみ、DWC トレイをエンクロージャーから少し引き出します。
   4. トップ・カバーの TOP の印字が見えるまでトレイを引き出します。次に、カムハンドルを閉じます。
      図 4. エンクロージャーからトレイを少し引き出す


2. 固定具ガイド・フェンスを SW 位置 (シングル・ワイド) に調整します。ガイド・フェンスが SW 位置にない場合は、ガイド・フェンスを持ち上げ、SW スロットに再度取り付けます。

   フェンスラベルの説明	完全な説明
   SW	シングル・ワイド
   PCS	電力変換ステーション
   DW	ダブル・ワイド

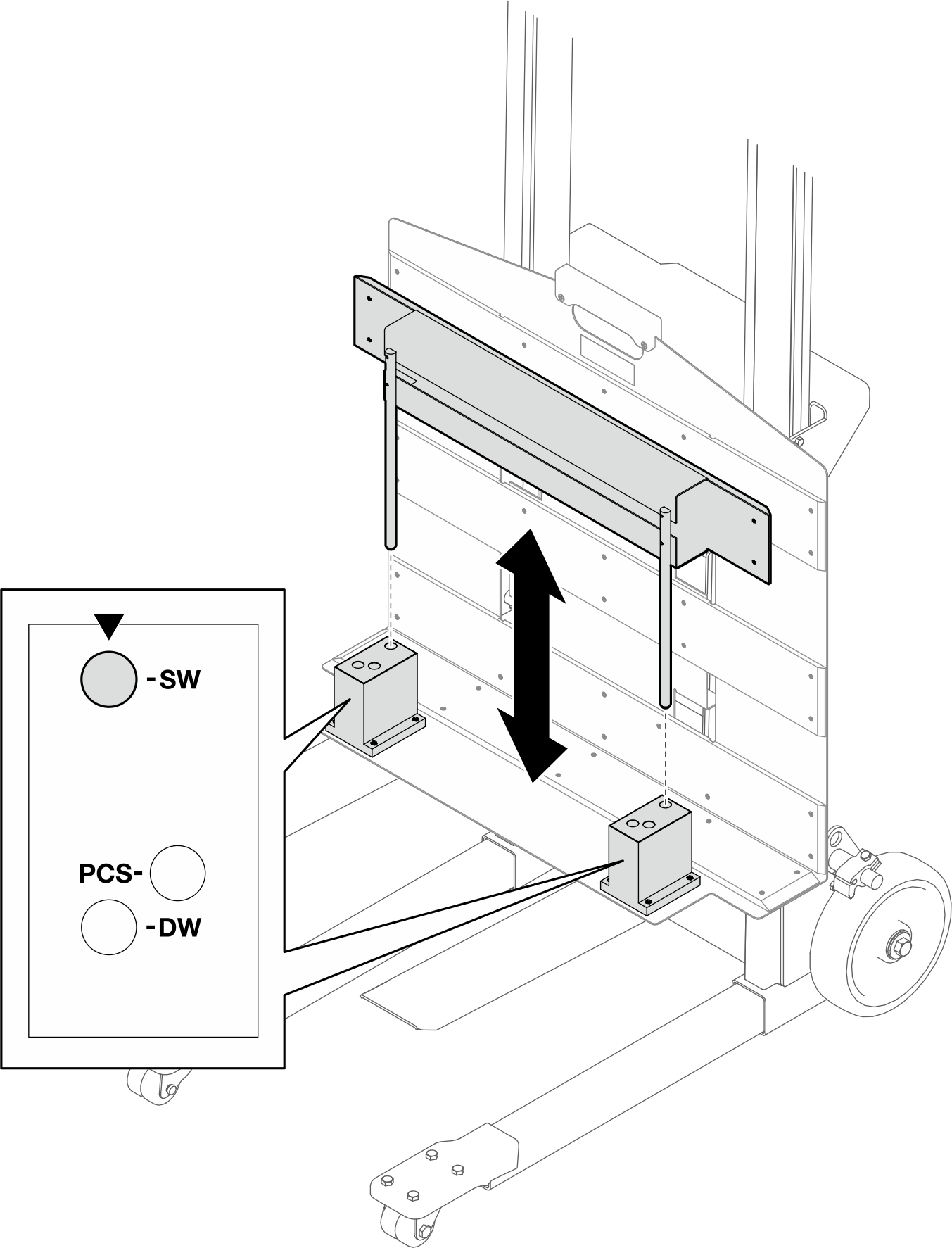

   図 5. フィクスチャ・ガイド・フェンスをSW位置に設定

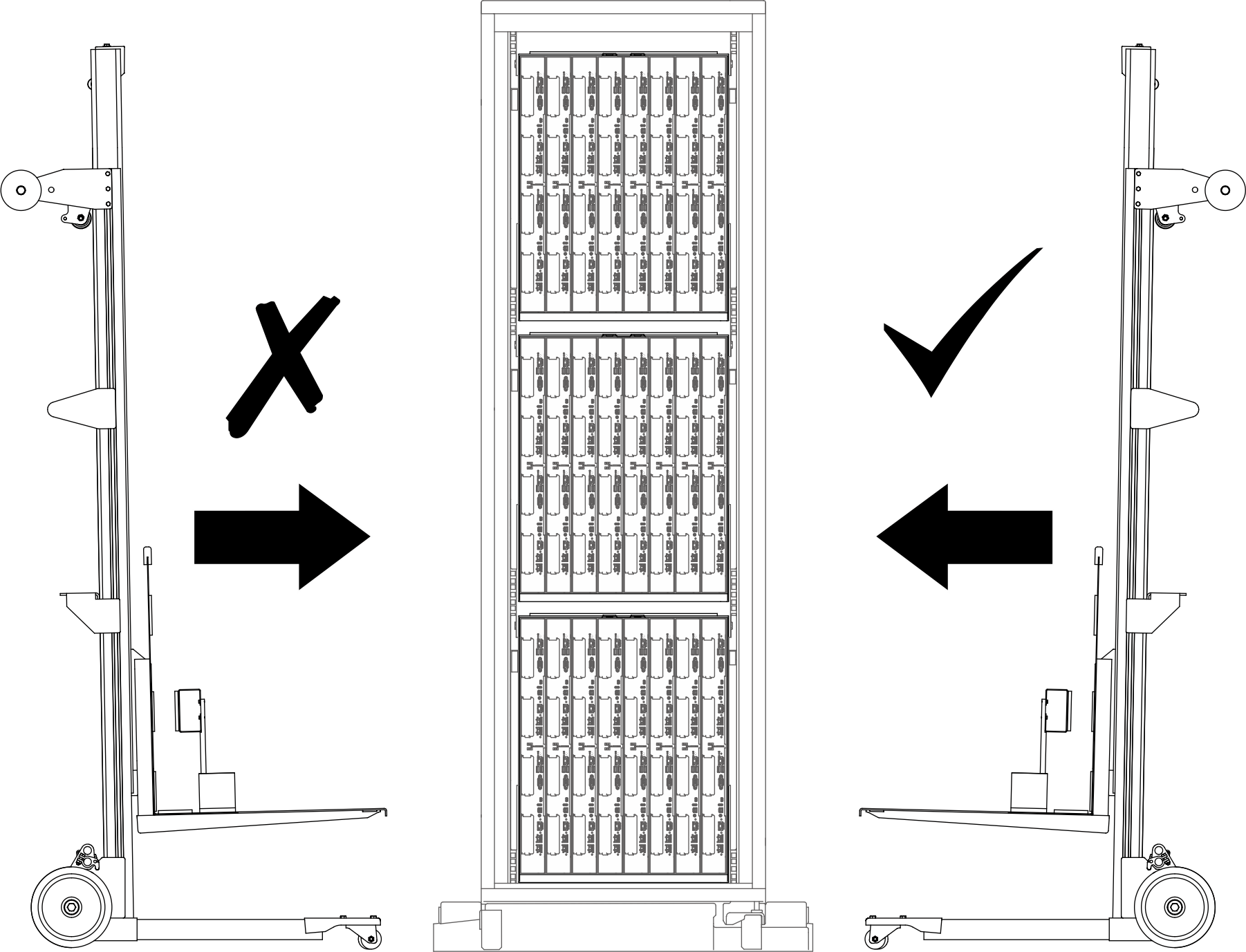

3. リフト・ツール・アセンブリーをラックの前面に移動します。固定具の前面がトレイの背面を向いていることを確認します。
   図 6. ラック前面のリフト・ツール・アセンブリーの配置


4. 固定具の底面がトレイの底面と揃い、固定具の前面がトレイの背面と平行になるようにリフト・ツールを調整します。
   注

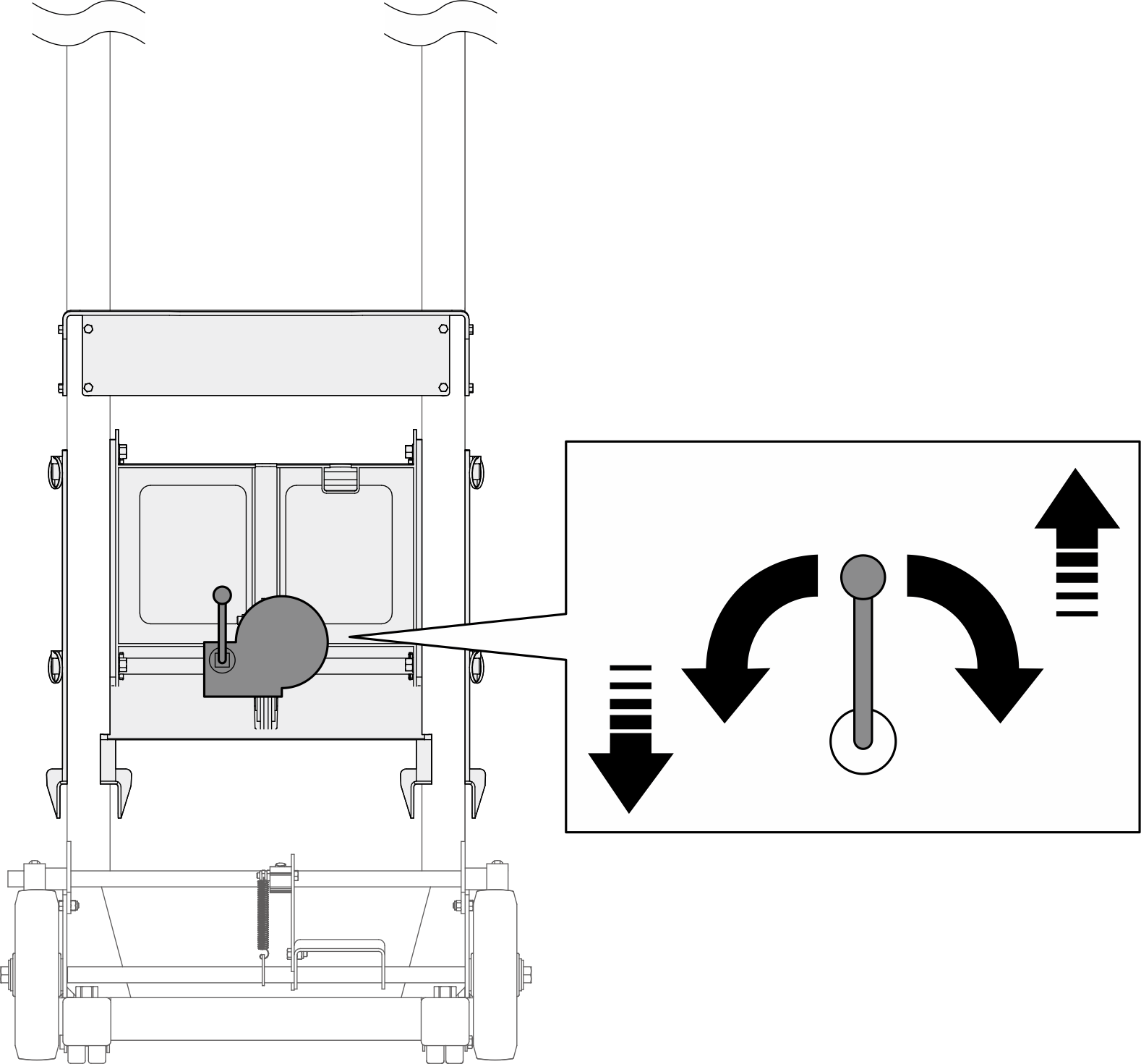

   リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。

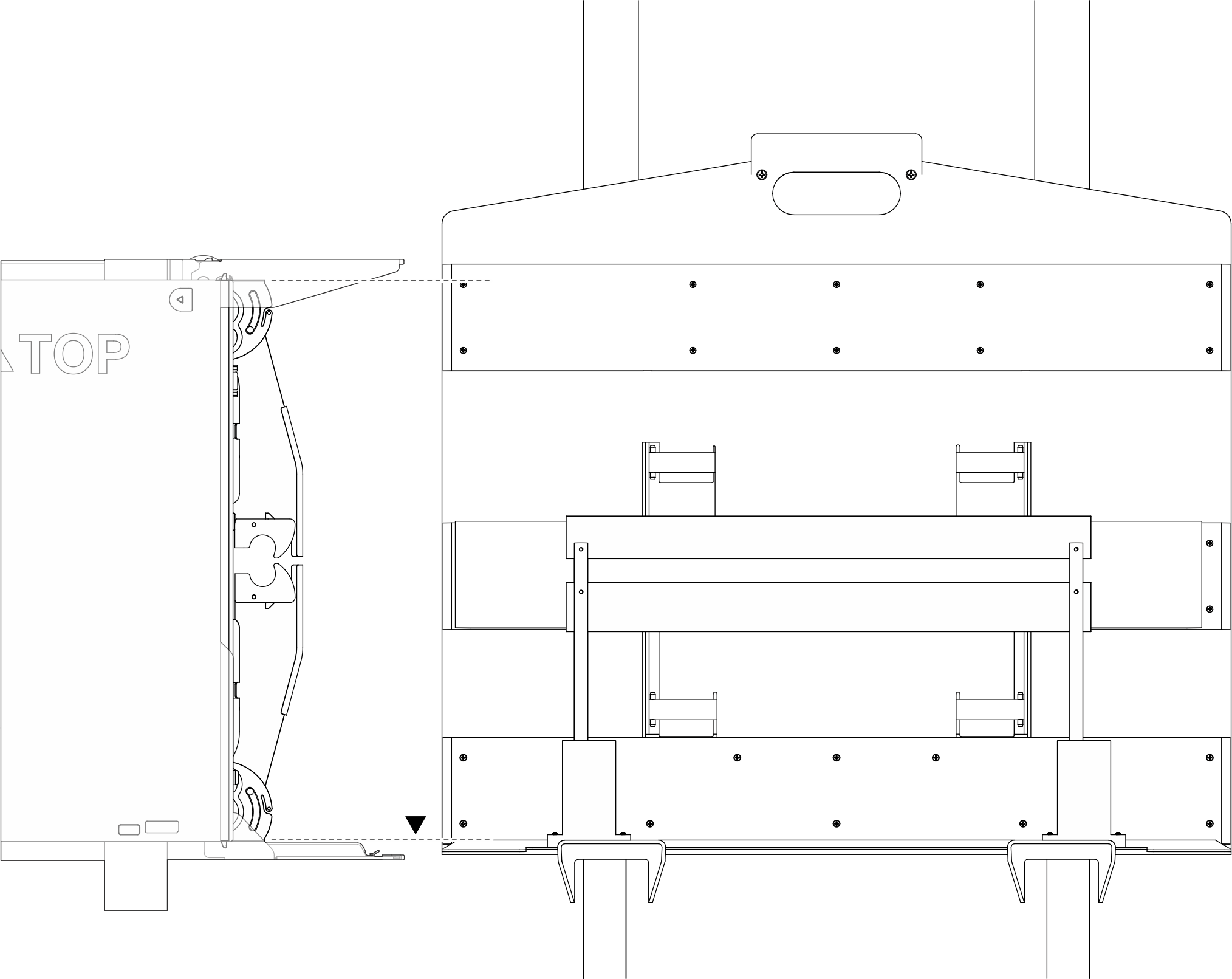

   図 7. 固定具とトレイの底面の位置合わせ



   図 8. 固定具の前面とトレイの背面の位置合わせ


5. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
   図 9. リフト・ツール・ホイール・ブレーキのロック

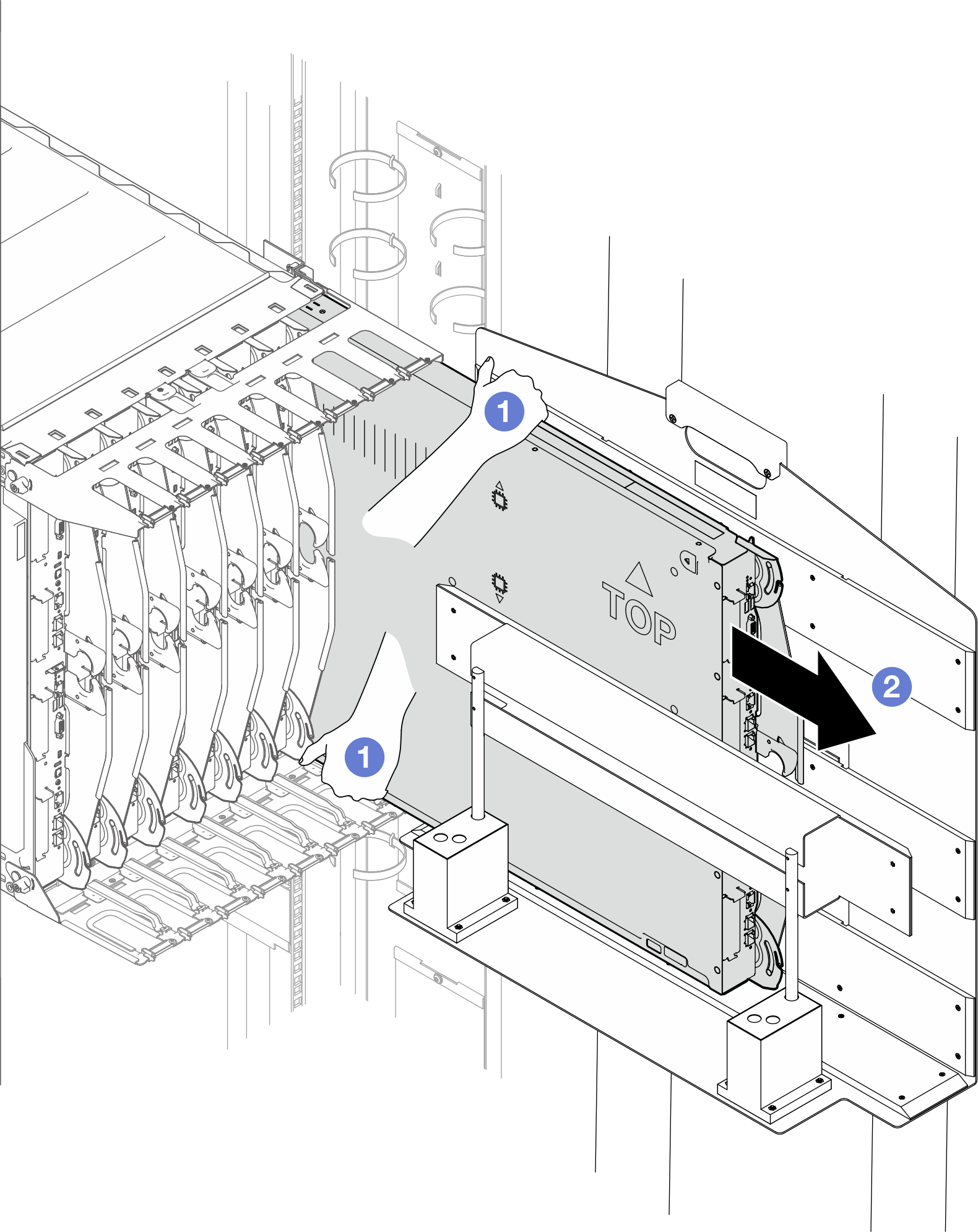

6. トレイを固定具に移動します。
   1. トレイの上面部と底面部をつかみます。
   2. トレイを固定具の上にスライドさせます。
   3. トレイが固定具に正しく収まっていることを確認します。
   注

   トレイの質量見積もり: 37.215 kg (82.059 ポンド)

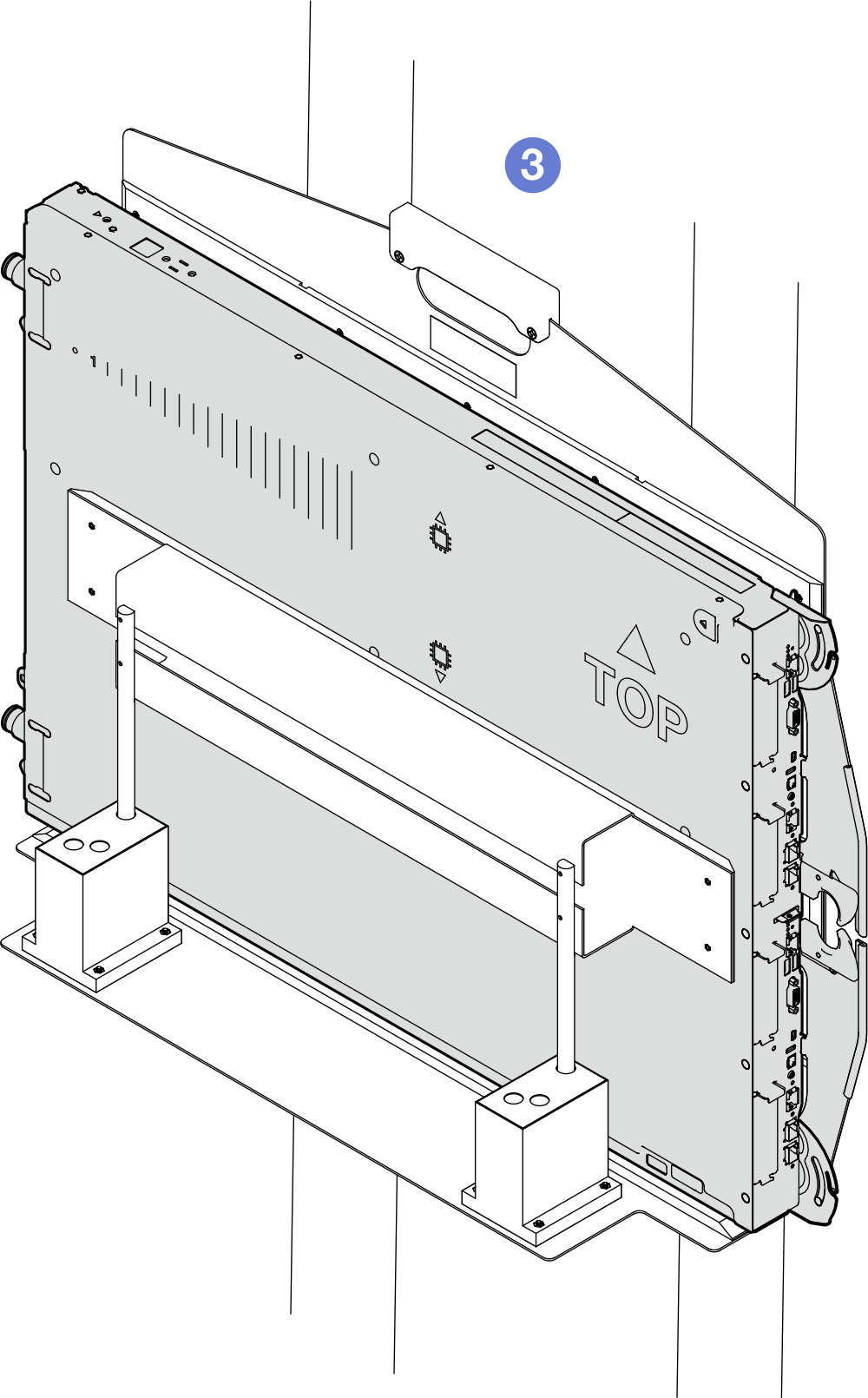

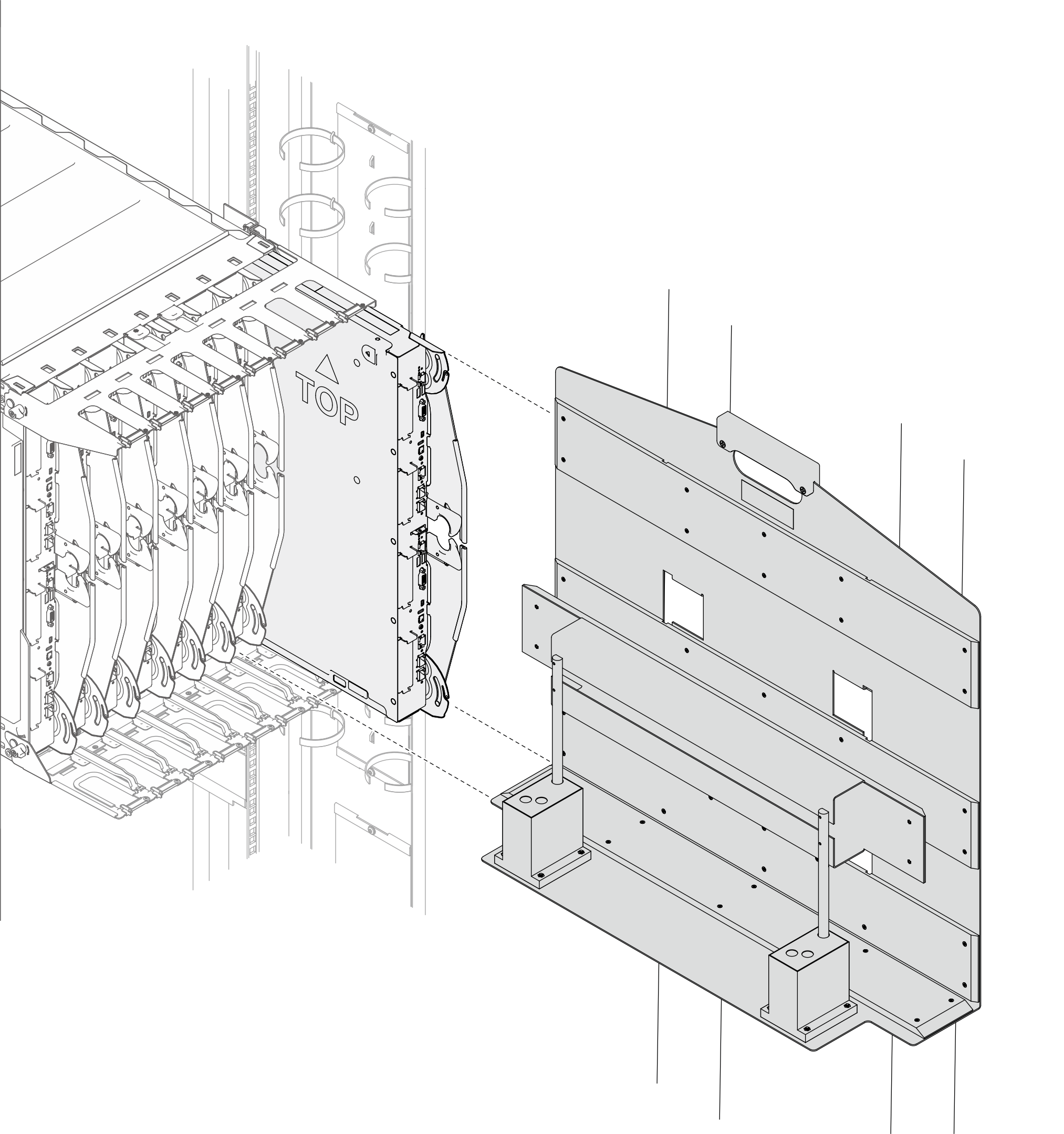

   図 10. 固定具へのトレイの移動

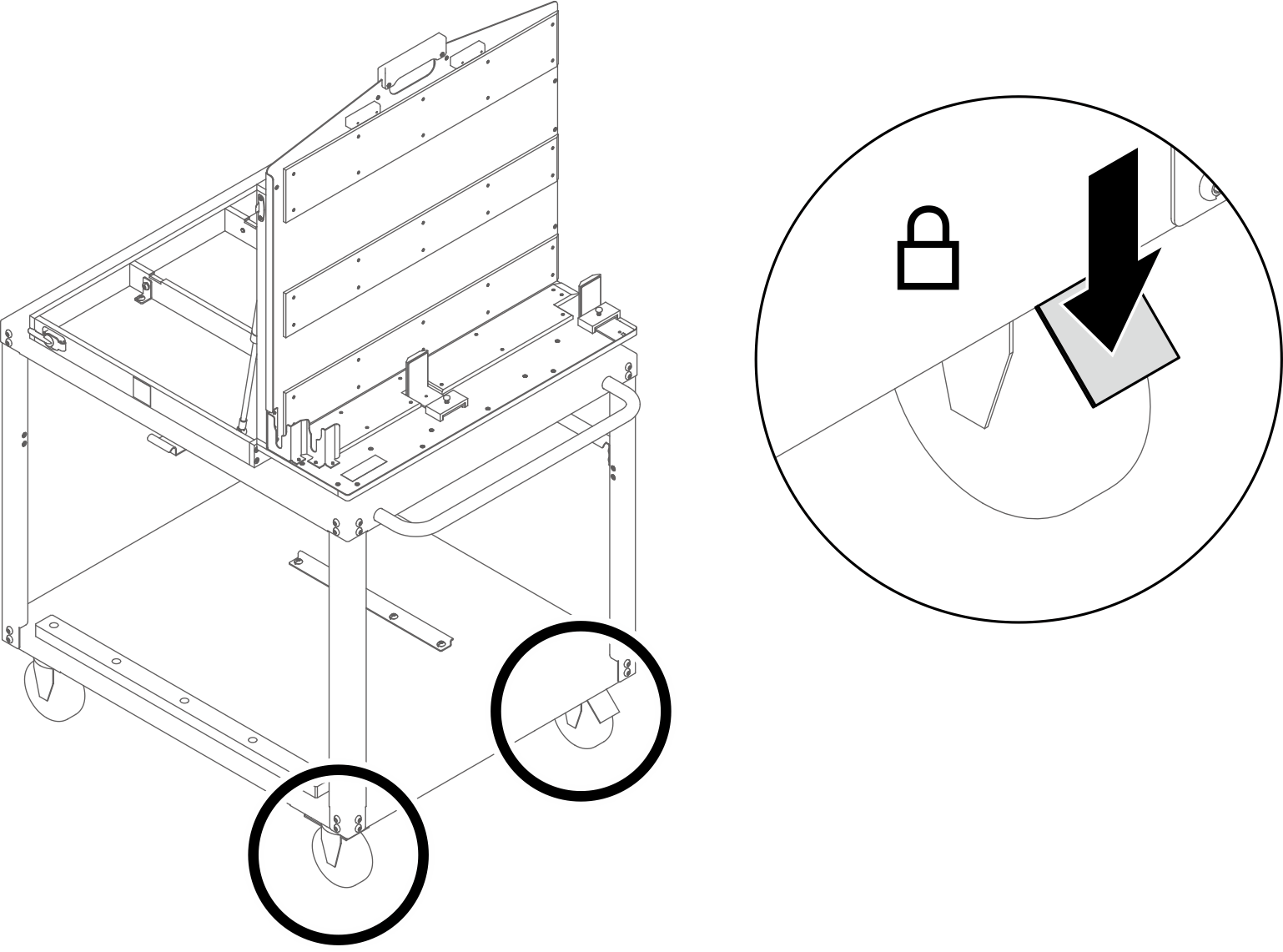

7. フット・ペダルを押し下げて、回転固定具カートのホイール・ブレーキをロックします。
   図 11. カート・ホイール・ブレーキのロック


8. 回転固定具が閉じている場合は開きます。
   1. ハンドルをつかみ、力を加えてハンドルを押し下げます。
      図 12. 回転固定具ハンドルを押し下げる

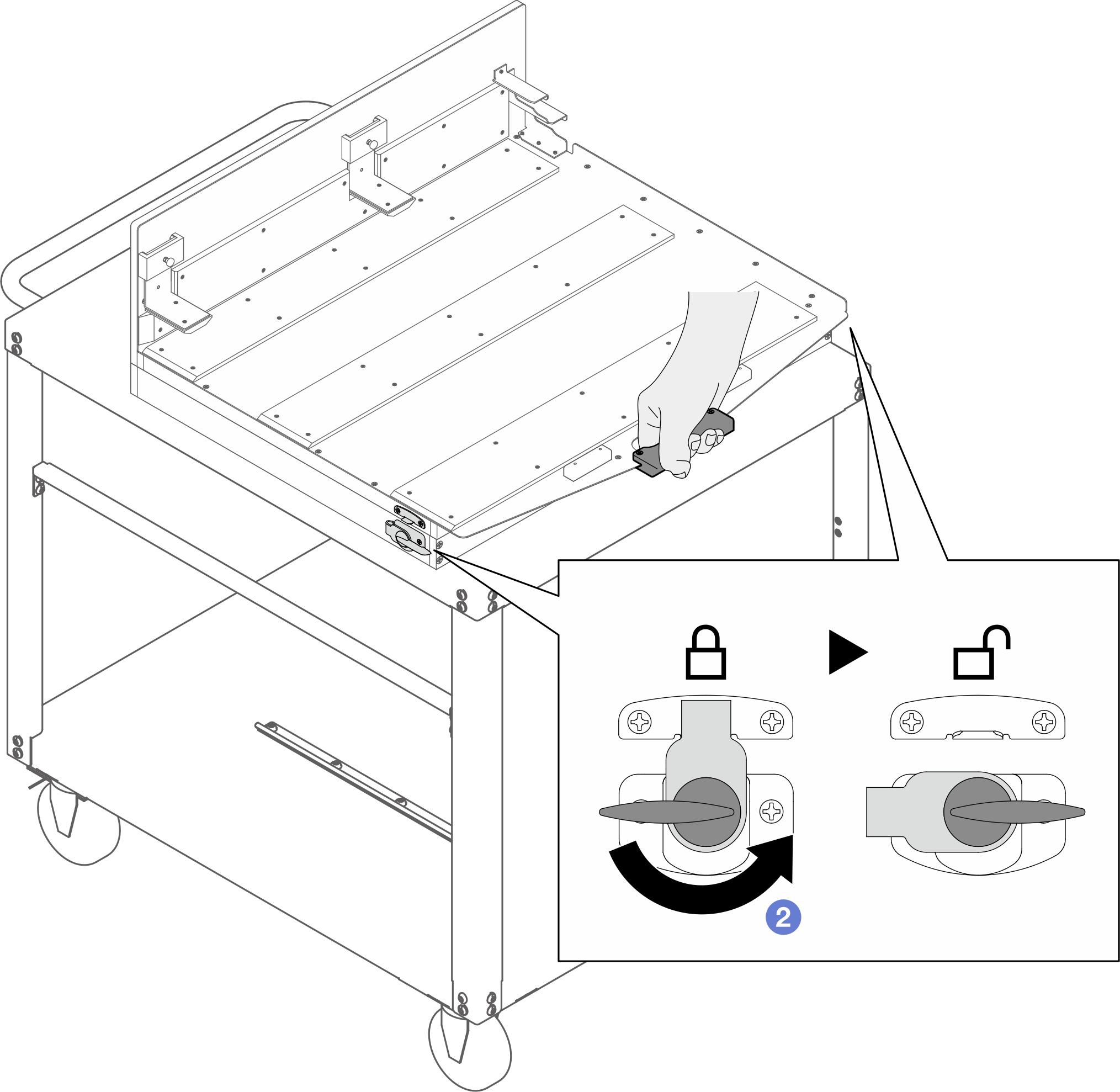

   2. ハンドルを押し下げたままにします。その間、ロック解除されるまでラッチを反時計回りに回転させます。必ず、固定具の右側と左側にあるラッチをロック解除してください。
      重要

      ラッチをロック解除する間は、ハンドルを押し下げたままにしていることを確認します。

      図 13. 回転固定具ラッチのロック解除

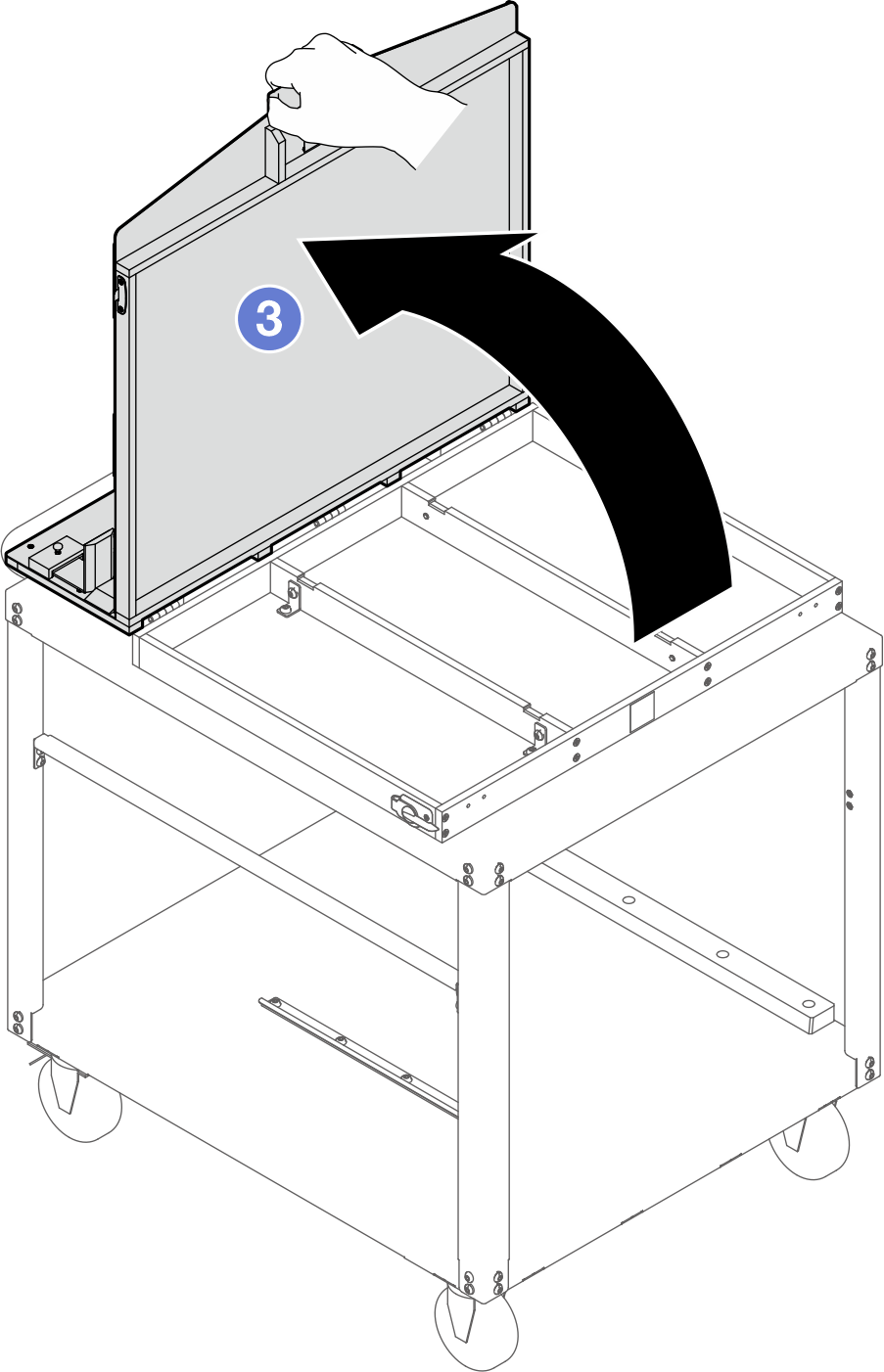

   3. ハンドルを持ち、垂直になるまでゆっくりと上に回転させます。
   重要

   回転固定具を開くときは、ハンドルを持っていることを確認します。

   図 14. 回転固定具を開く


9. 以下の図に表示されているように、リフト・ツール・アセンブリーを回転固定具カート・アセンブリーの右側 (回転固定具の前面から見た場合) に移動します。リフト・ツールの固定具の下部が回転器具の下部と揃い、両方の固定具の側面が平行になるように、リフト・ツールを調整します。
   注

   リフト・ツール・ハンドルを時計回りに回転させて固定具を持ち上げ、反時計回りに回転させて固定具を下げます。





   図 15. リフト・ツール固定具と回転固定具の底面と側面の位置合わせ


10. フットペダルを押し下げて、リフト・ツールのホイールブレーキをロックします。
    図 16. リフト・ツール・ホイール・ブレーキのロック

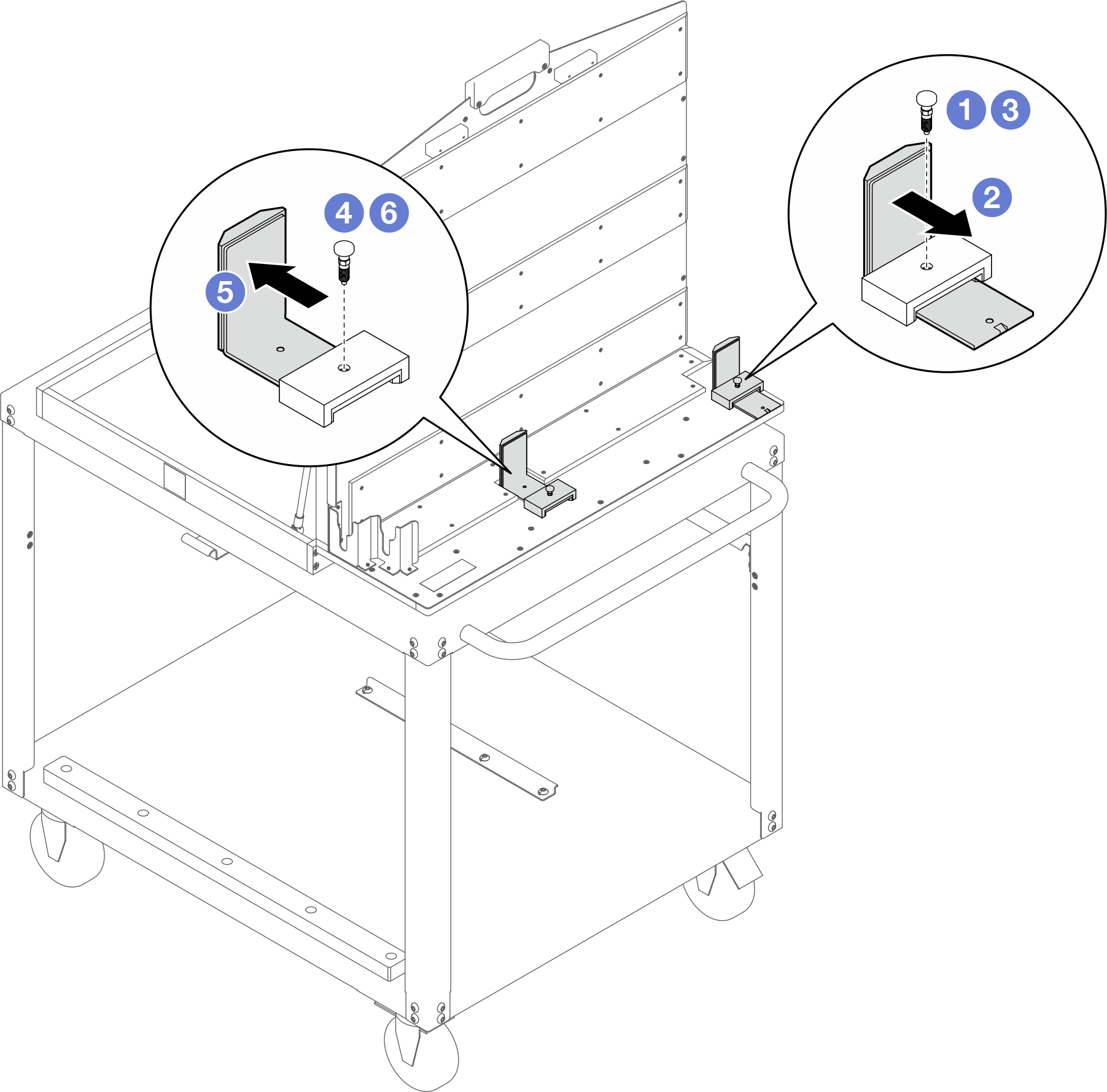

11. 回転固定具のアングル・ブラケットを調整します。
    1. 側面のアングル・ブラケットを調整します。 プランジャーを持ち上げます。 アングル・ブラケットを後方にスライドさせ、プランジャーを外します。 プランジャーが最も内側の穴に収まるまでブラケットをスライドさせ続けます。
    2. 内側のアングル・ブラケットを調整します。 プランジャーを持ち上げます。 アングル・ブラケットを前方にスライドさせ、プランジャーを外します。プランジャーが最も外側の穴に収まるまでブラケットをスライドさせ続けます
    図 17. 回転固定具のアングル・ブラケットの調整


12. トレイを回転固定具に移動します。

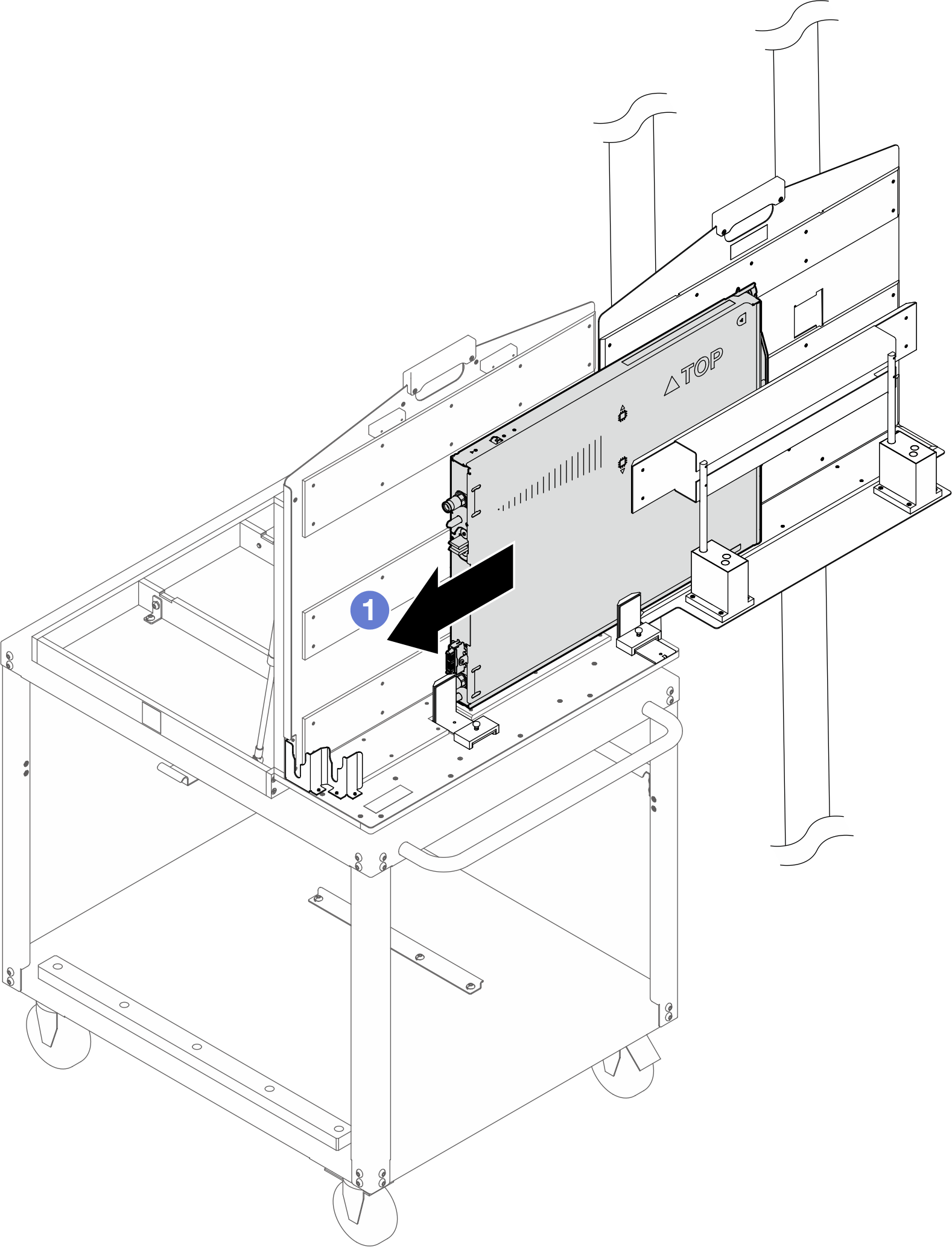

    1. トレイが回転固定具に部分的に収まるまで、トレイを回転固定具にスライドさせます。

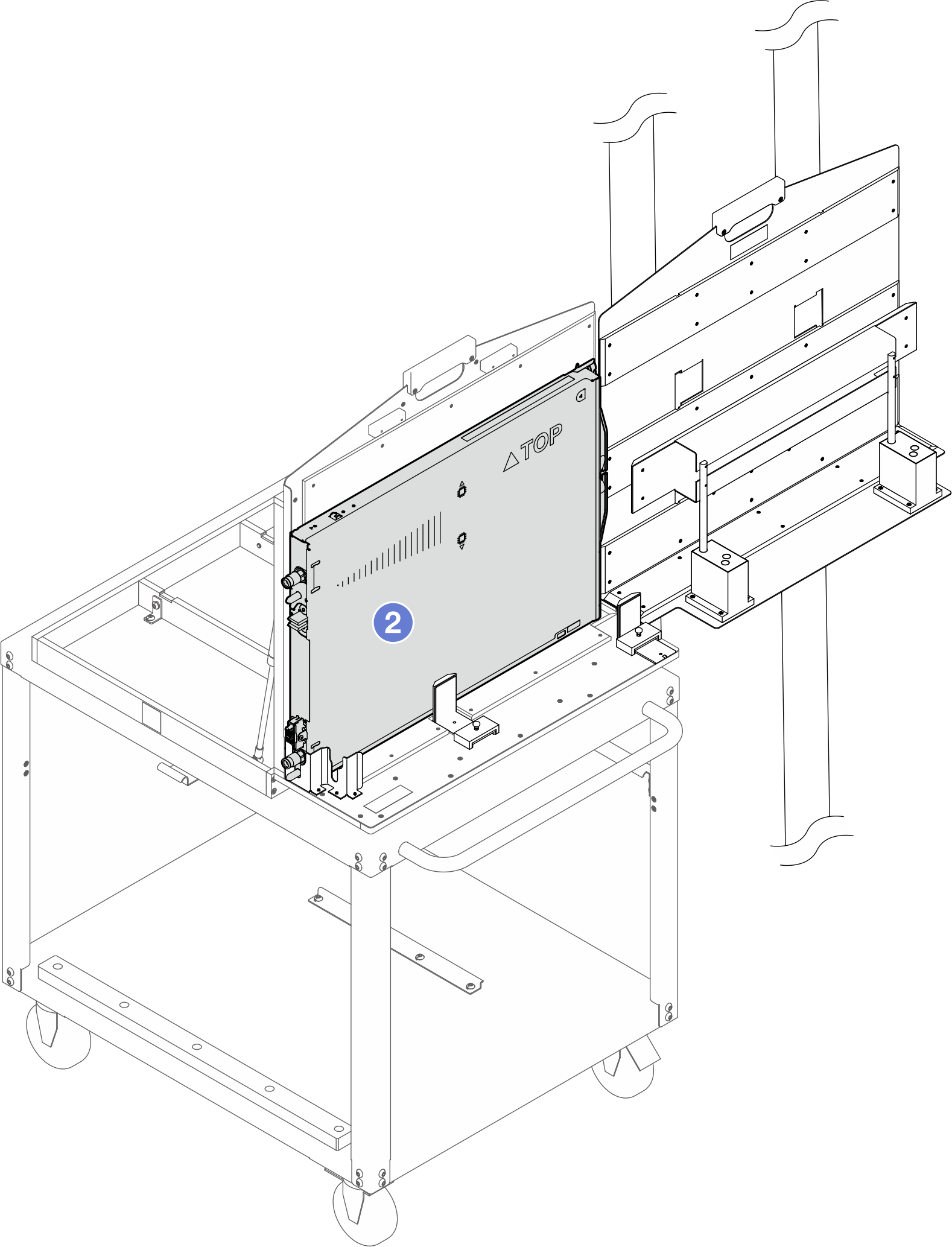

    2. トレイのクイック・コネクトが固定具の端にあるブラケットに収まるまで、トレイを固定具の奥までスライドさせます。

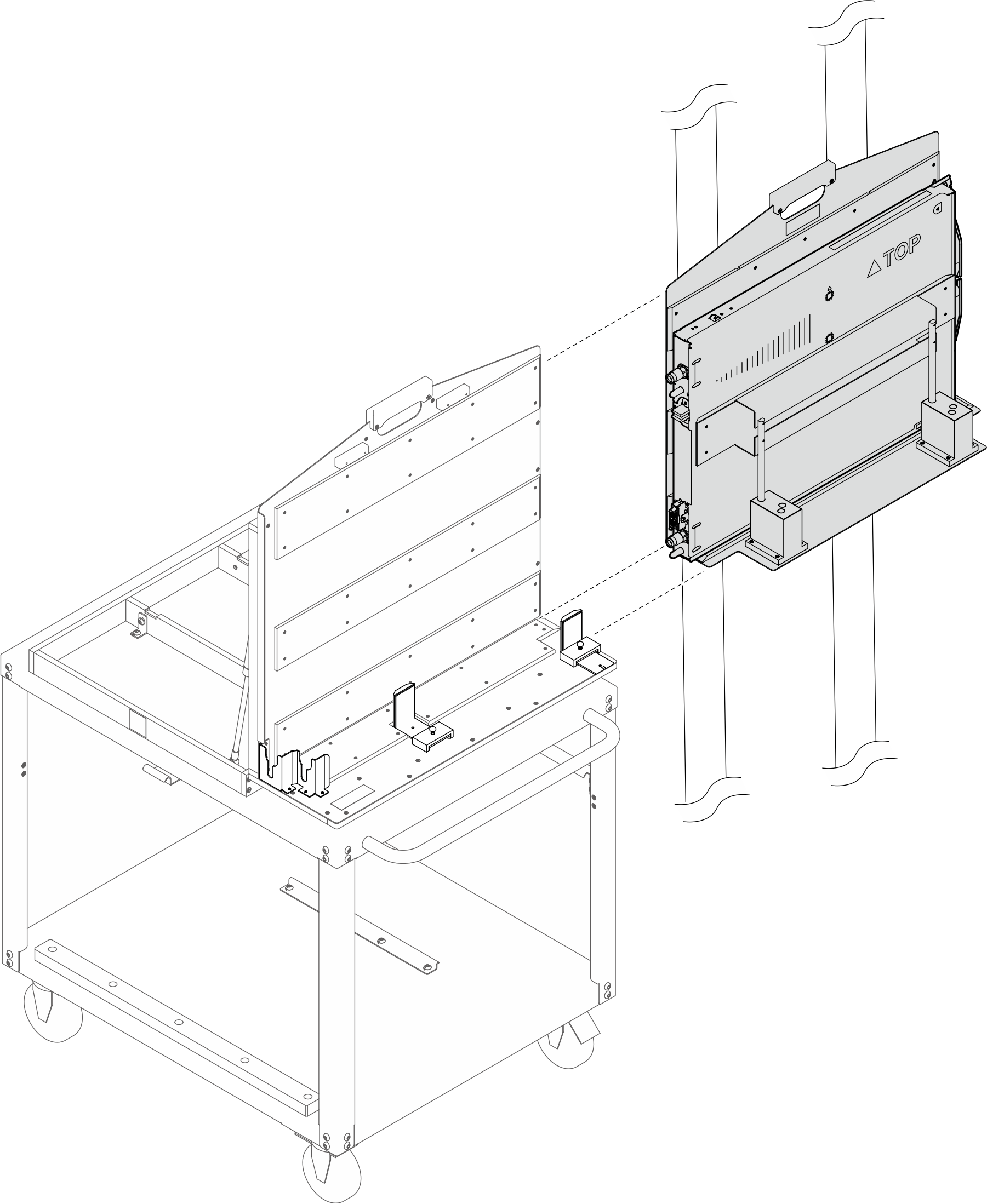

    図 18. トレイを回転固定具に移動する

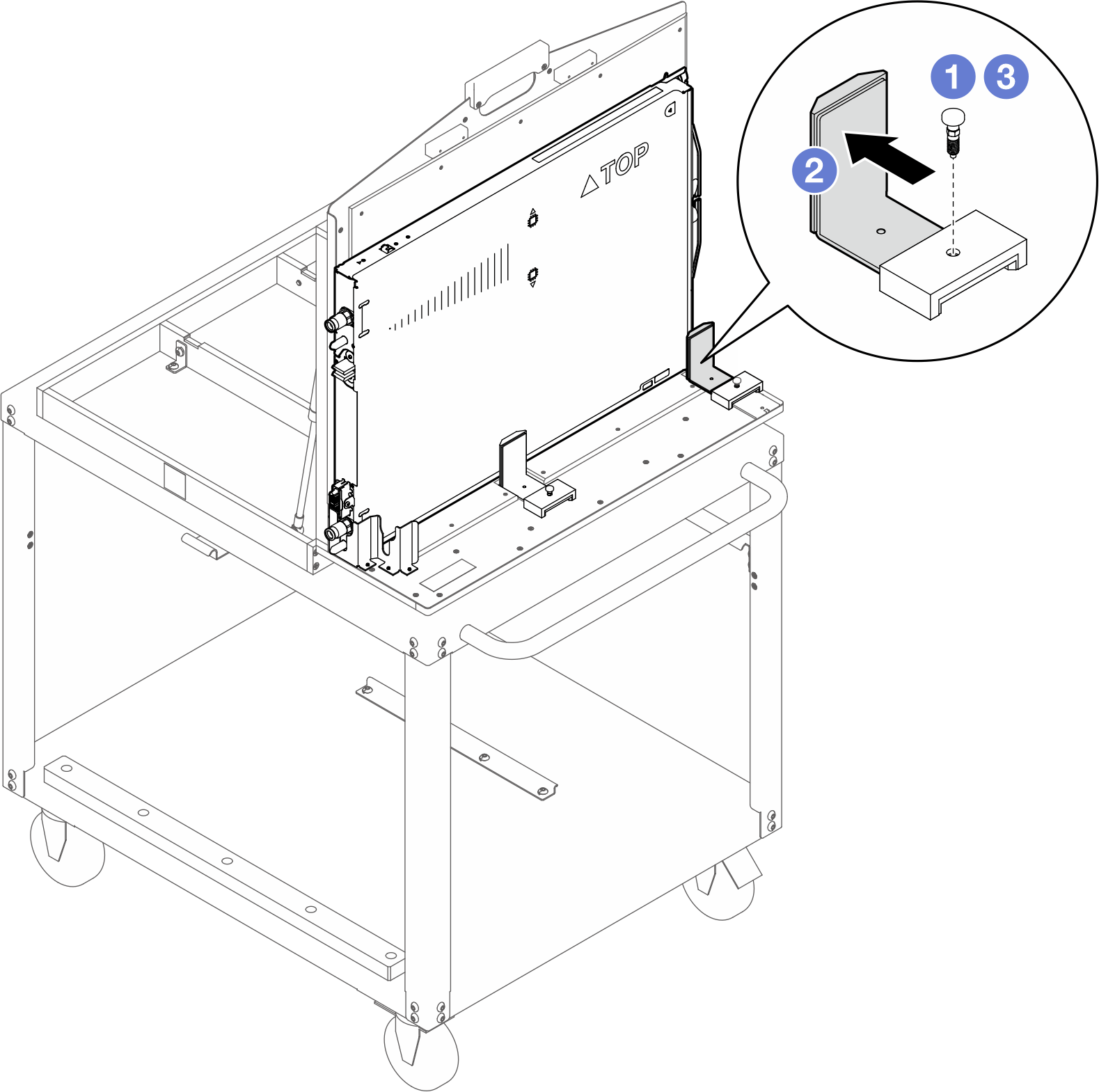

13. 側面のアングル・ブラケットを調整します。 プランジャーを持ち上げます。 アングル・ブラケットを前方にスライドさせ、プランジャーを外します。 プランジャーが最も外側の穴に収まるまでブラケットをスライドさせ続けます。
    図 19. 側面のアングル・ブラケットの調整


14. 回転固定具を閉じます。

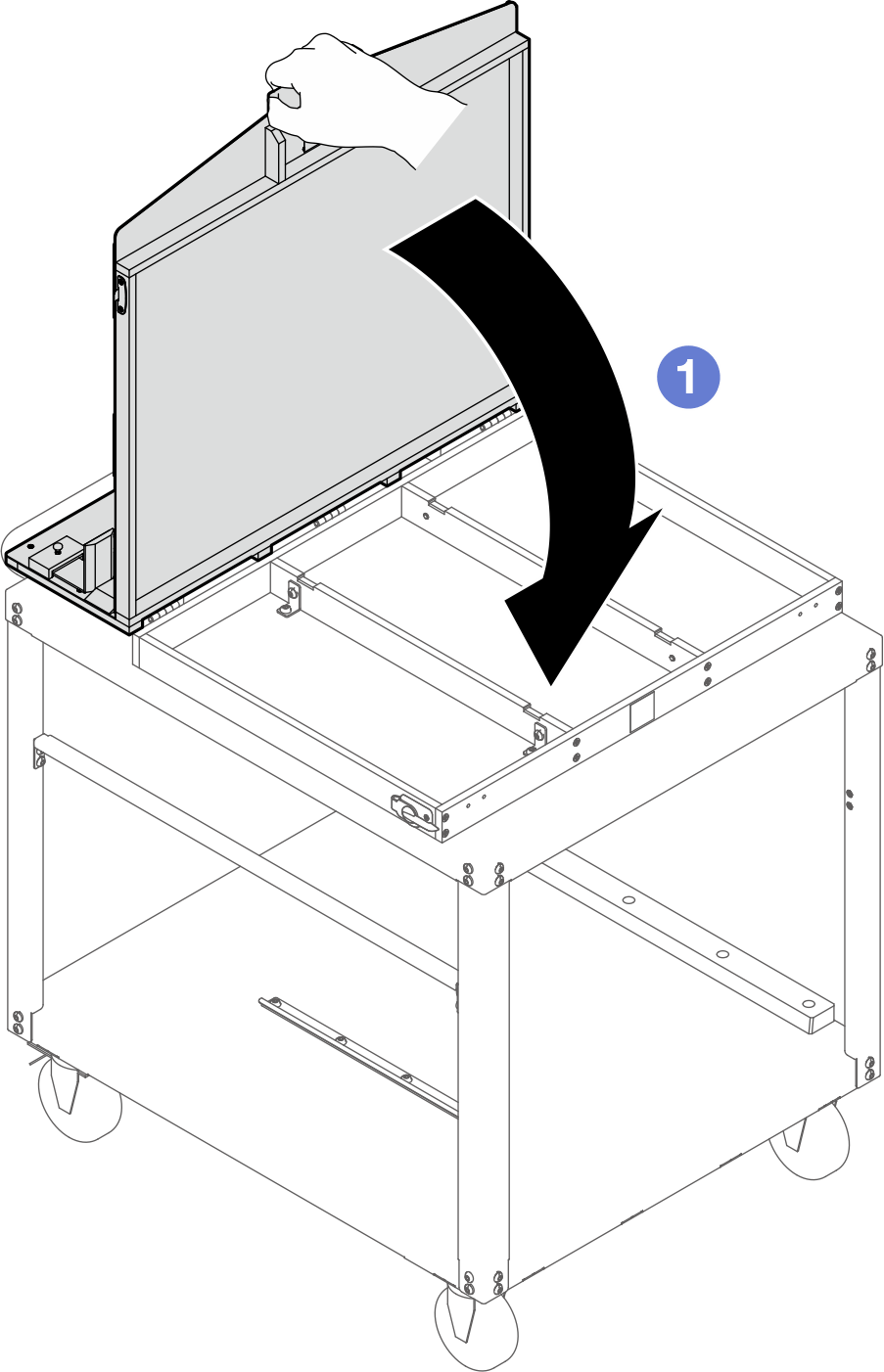

    1. 回転固定具の裏側の前に立ちます。ハンドルをつかみ、固定具がカート上部に平らになるまで回転固定具を引き下げます。
       重要

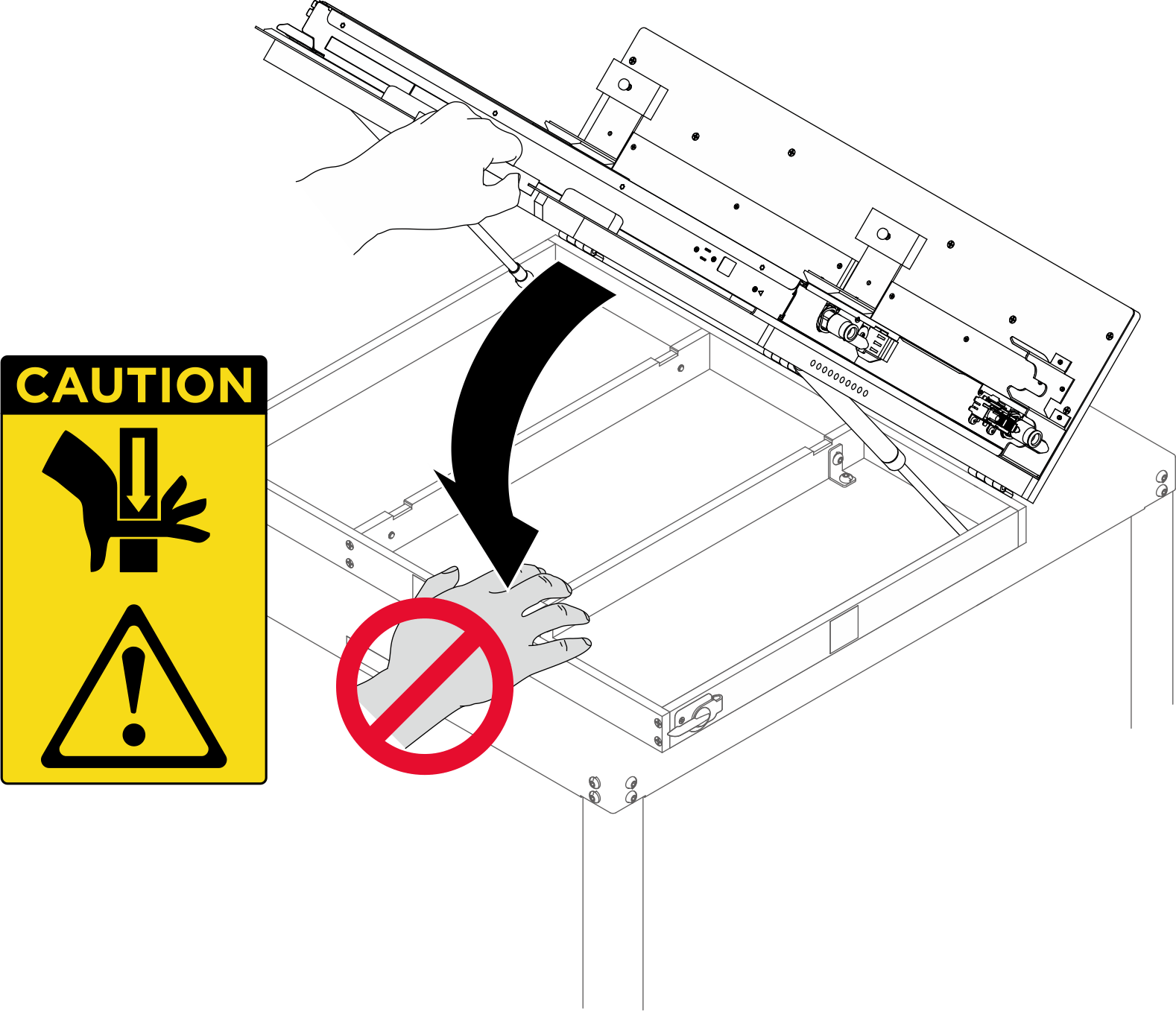

       けがを防止するために、サポート・バーに絶対に手を置かないでください。

       図 20. サポート・バーに手を置かないようにする



       図 21. 回転固定具プレートをクローズ位置まで回転させます。

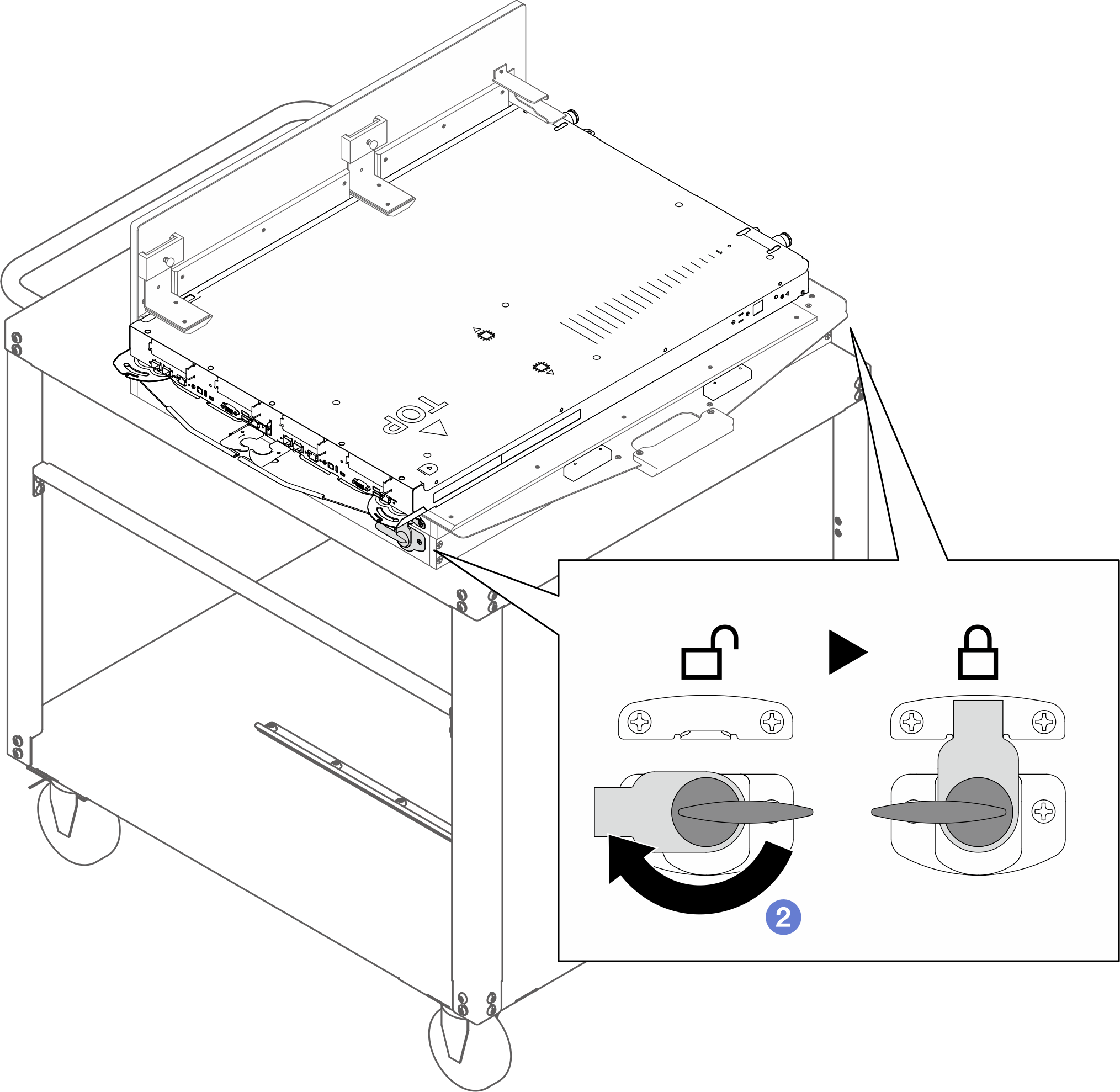

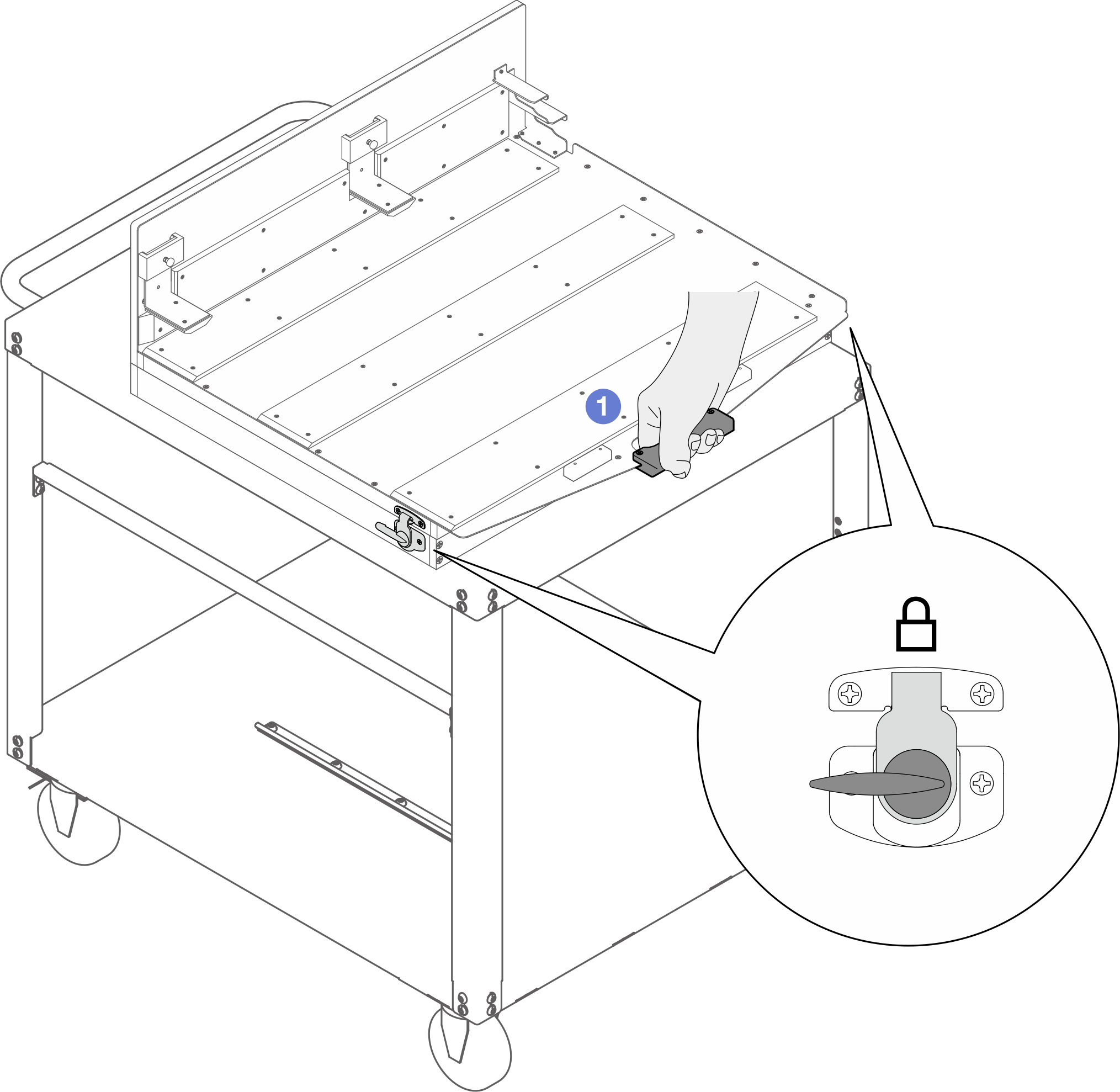

    2. ロックされるまでラッチを時計回りに回転させます。必ず、固定具の右側と左側にあるラッチをロックしてください
       図 22. 回転固定具ラッチのロック


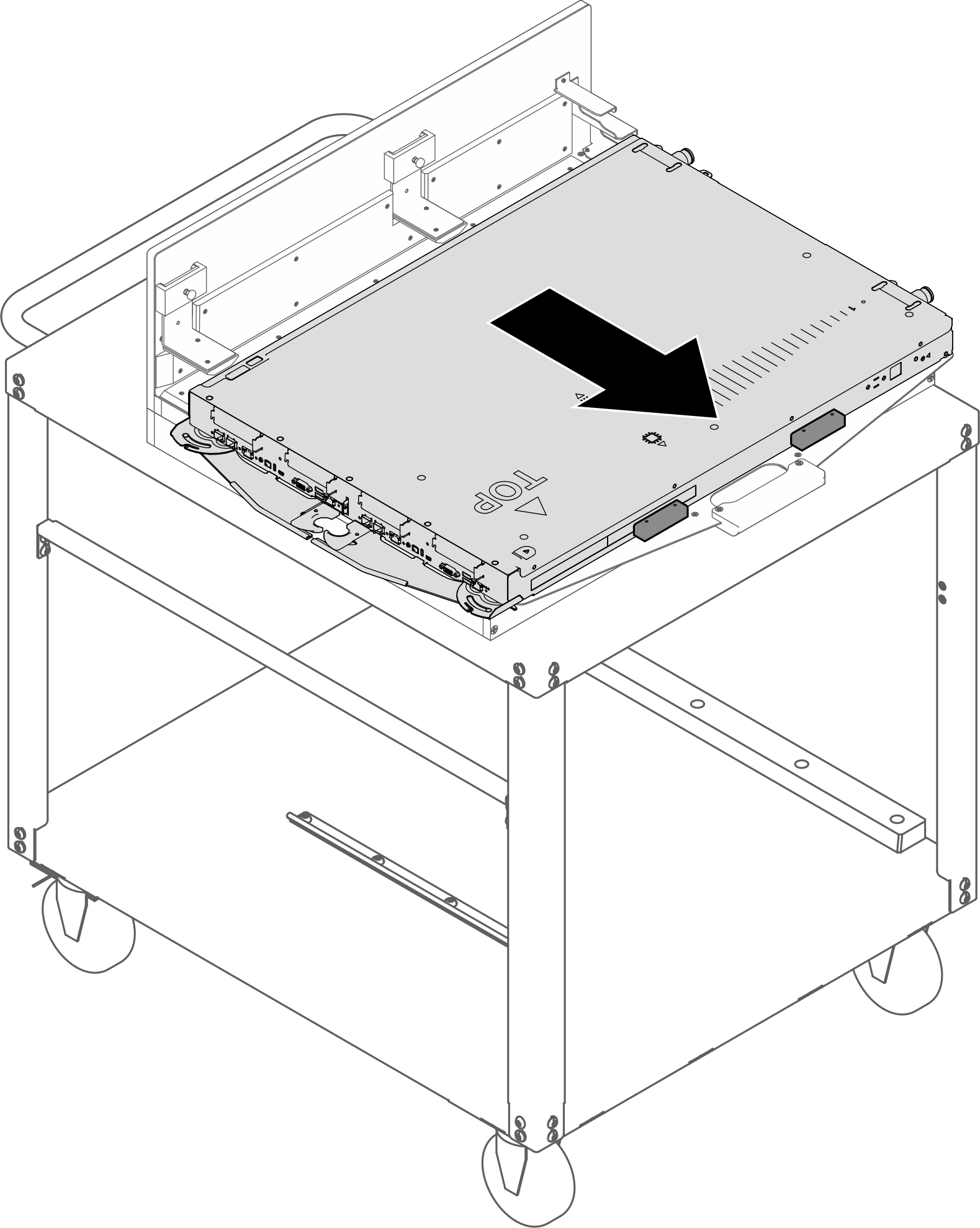

15. ハンドルの近くのストッパーに当たるまで、トレイを固定具ハンドルの方向にスライドさせます。トレイからアングル・ブラケットが外れている必要があります。
    重要

    S040



    注意

    この手順では、防護手袋を装着する必要があります。

    トレイが非常に熱くなっている可能性があります。トレイ・カバーを取り外す前に、トレイが冷えるまで数分間待ってください。




16. DWC トレイの作業が終了したら、できるだけ早くトレイを元の位置に戻してください。
    重要

    • システムの冷却を適正に保つために、各トレイ・ベイに DWC トレイまたはトレイ・ベイ・フィラーを取り付けないままエンクロージャーを作動させないでください。詳しくは、エンクロージャーへのトレイの取り付けを参照してください。

    • DWC トレイを取り外す場合は、トレイ・ベイ番号をメモしてください。DWC トレイを取り外した元とは異なるトレイ・ベイに再取り付けすると、意図しない結果になる可能性があります。一部の構成情報および更新オプションは、トレイ・ベイ番号に従って設定されます。DWC トレイを別のトレイ・ベイに再取り付けする場合は、DWC トレイの再構成が必要になる場合があります。
