매니폴드 설치

다음 정보를 사용하여 매니폴드를 설치하십시오.

이 작업 정보

필수 도구
  • FRU for screw driver 의 긴 PH2 드라이버

  • SMM3 MANI conduction plate gap pad - 새 하부 매니폴드 설치 시

  • SMM3 MANI conduction plate - 매니 전도판 교체 시
경고

물이 피부와 눈에 자극을 줄 수 있습니다. 윤활제와 직접 접촉하지 마십시오.

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
S038
Use eye protection
경고
이 절차에는 눈 보호 장비를 착용해야 합니다.
S040
use protective gloves
경고
이 절차에는 보호 장갑을 착용해야 합니다.
S042
Danger
위험
위험
본 제품에 들어있는 물이나 수용액으로 인해 감전될 위험이 있습니다. 손이 젖은 경우 또는 물이 흐른 경우에는 전류가 흐르는 장비나 그 근처에서 작업하지 마십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 컴퓨팅 랙 냉각 시스템에 사용되는 화학 처리된 물로 작업할 때는 올바른 취급 절차를 따라야 합니다. 물 화학 처리 공급자가 제공하는 물질 안전 데이터 시트(MSDS) 및 안전 정보를 확인하고 권장되는 적절한 개인 보호 장비(PPE)를 사용할 수 있어야 합니다. 예방 조치로 보호 장갑과 안경을 착용하는 것이 좋습니다.

  • 매니폴드를 제거하거나 설치할 때 아래 그림에 지정된 부분으로 매니폴드를 잡으십시오.
    그림 1. 매니폴드 터치 포인트

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

먼저 매니폴드를 설치하십시오(매니폴드 설치 참조). 그런 다음, 매니폴드 배기를 완료하십시오(매니폴드 배기 수행 참조).

매니폴드 설치​

  1. 엔클로저에서 모든 트레이가 제거되었는지 확인하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
  2. 새 하부 매니폴드(파란색 레이블이 붙은 호스) 설치 시 매니-컨덕터를 하부 매니폴드에 고정하십시오.
    주

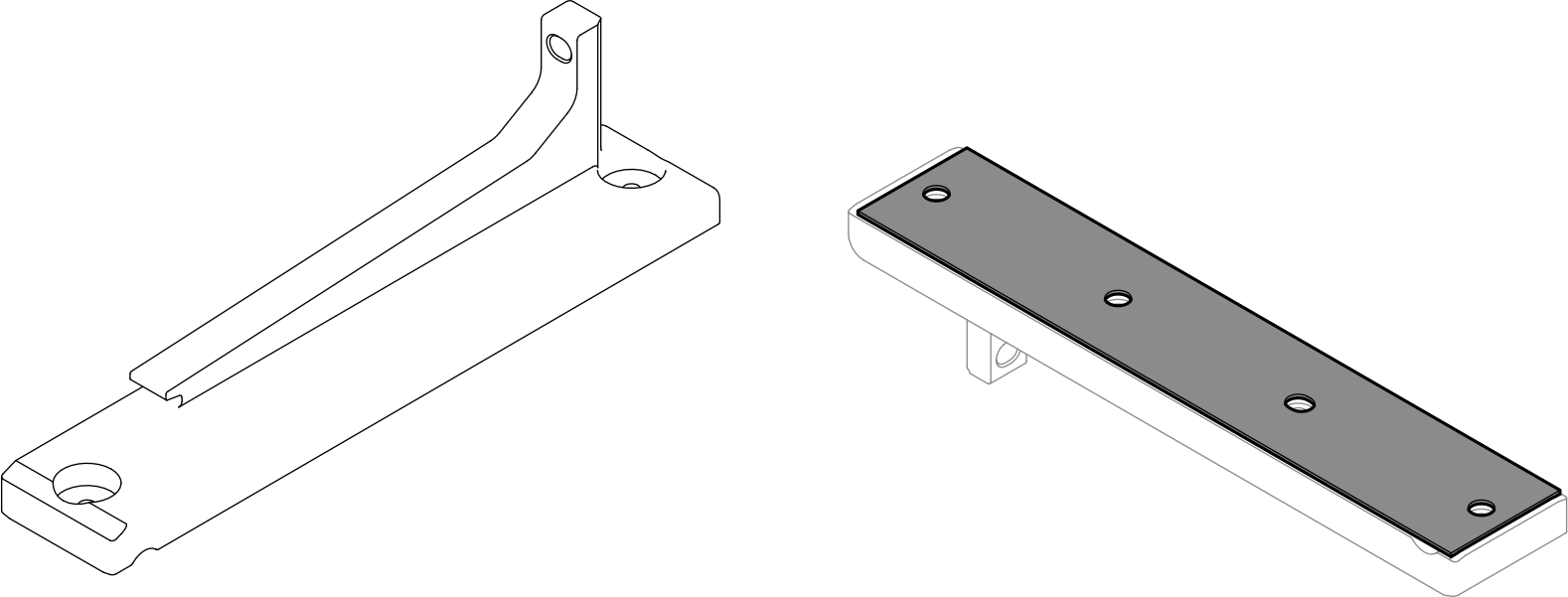

    매니 전도판 하단의 갭 패드를 확인하고 손상되었거나 분리된 경우 새것으로 교체하십시오. 새 매니 전도판을 설치하는 경우, 설치하기 전에 갭 패드에서 플라스틱 필름을 벗겨냅니다.

    그림 2. 매니 컨덕터 갭 패드

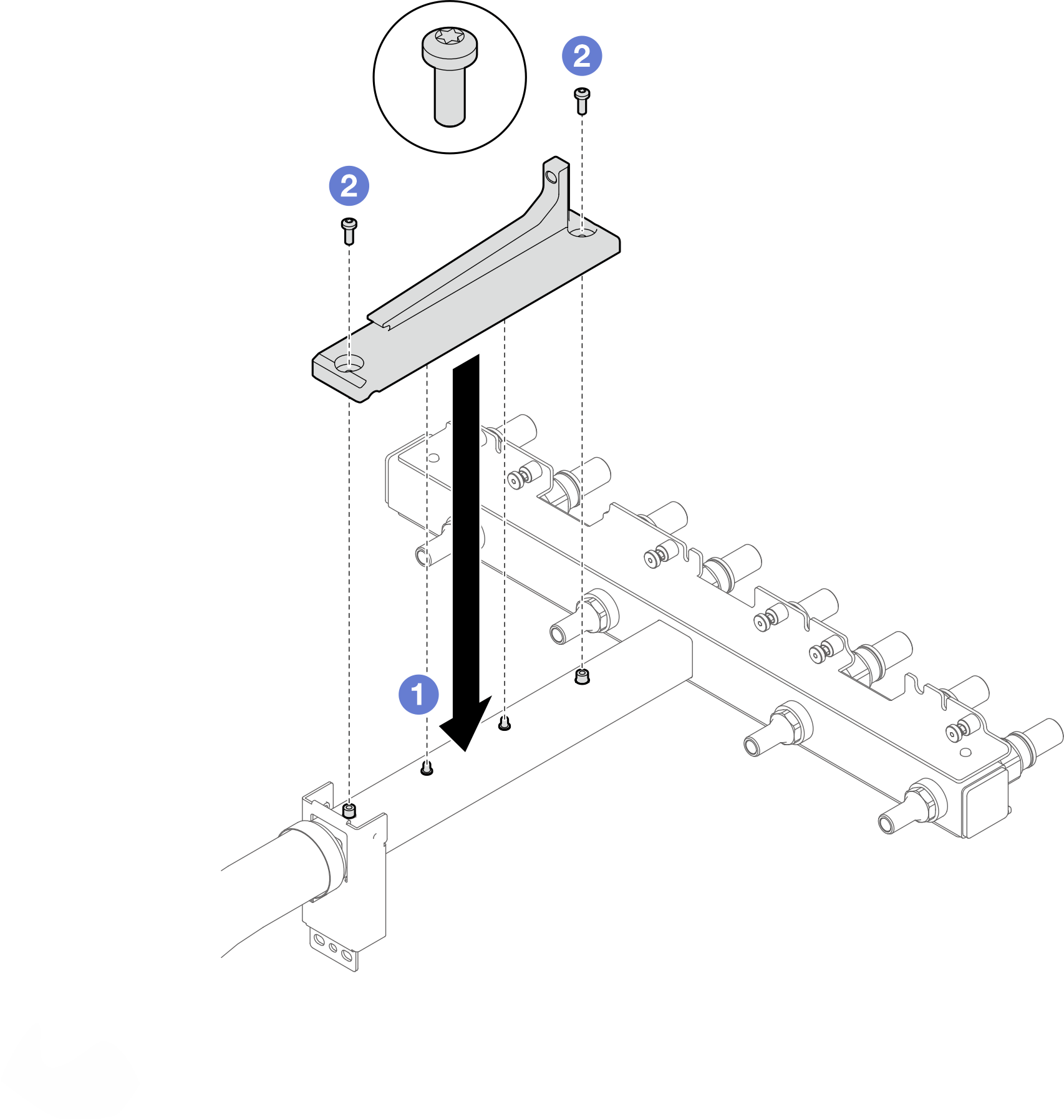

    1. 매니-컨덕터를 하부 매니폴드의 스탠드오프에 맞춘 다음 매니폴드에 매니-컨덕터를 설치하십시오.
    2. T10 나사 2개를 설치하여 매니 전도판을 하부 매니폴드에 고정하십시오.
    그림 3. 새 하부 매니폴드에 매니-컨덕터 설치

  3. 하부 매니폴드(파란색 레이블이 붙은 호스)를 설치합니다.

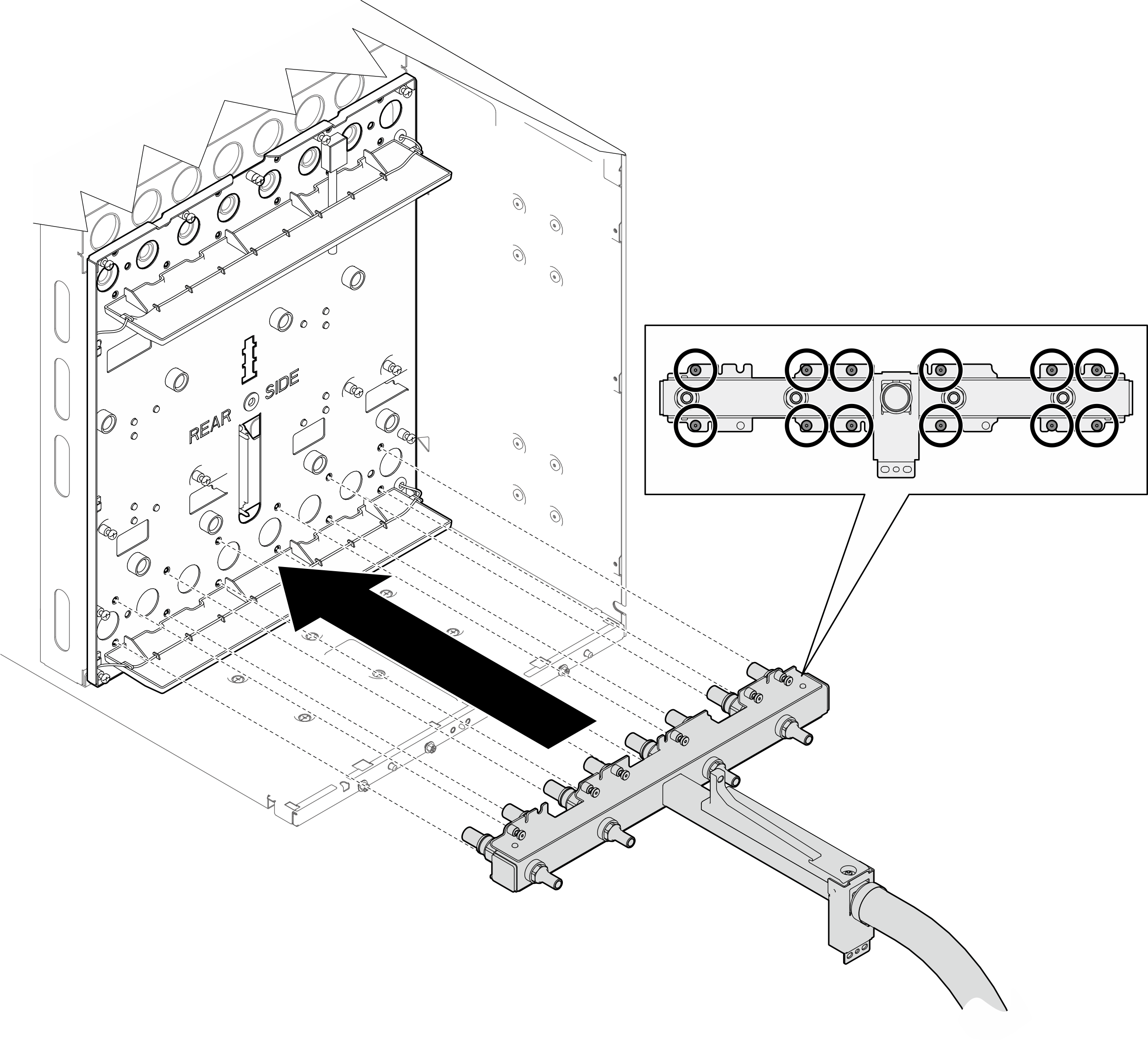

    1. 엔클로저에 하부 매니폴드를 설치합니다.
      그림 4. 하부 매니폴드 설치.

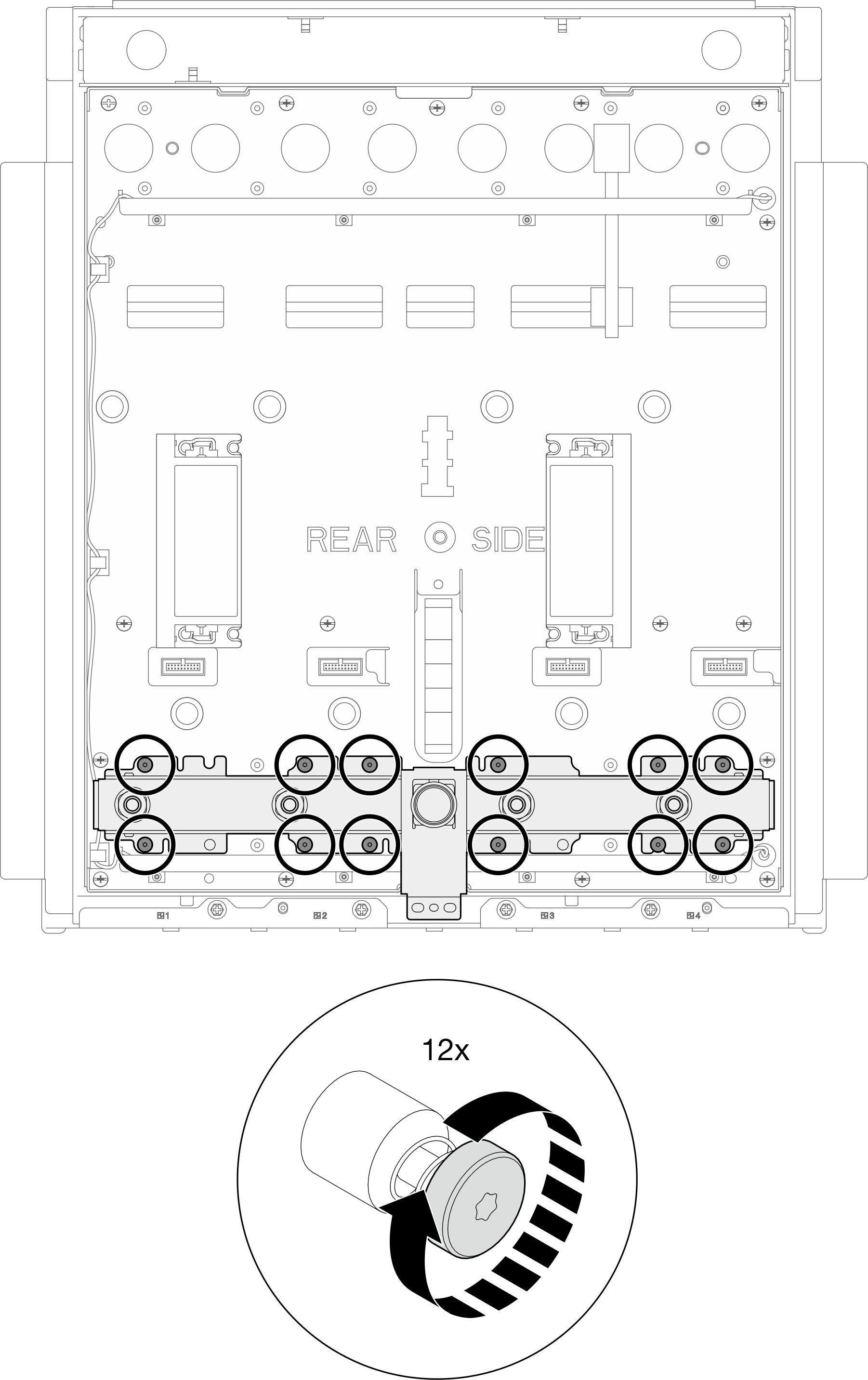

    2. 하단 매니폴드에 T10 나사 12개를 설치하여 중간 플레이트에 고정하십시오.
      그림 5. 하부 매니폴드에 나사 설치

    3. PH2 나사 2개를 설치하여 하부 매니폴드를 엔클로저에 고정하십시오.
      그림 6. 하부 매니폴드에 나사 설치

  4. 상부 매니폴드(빨간색 레이블이 붙은 호스)를 설치하십시오.

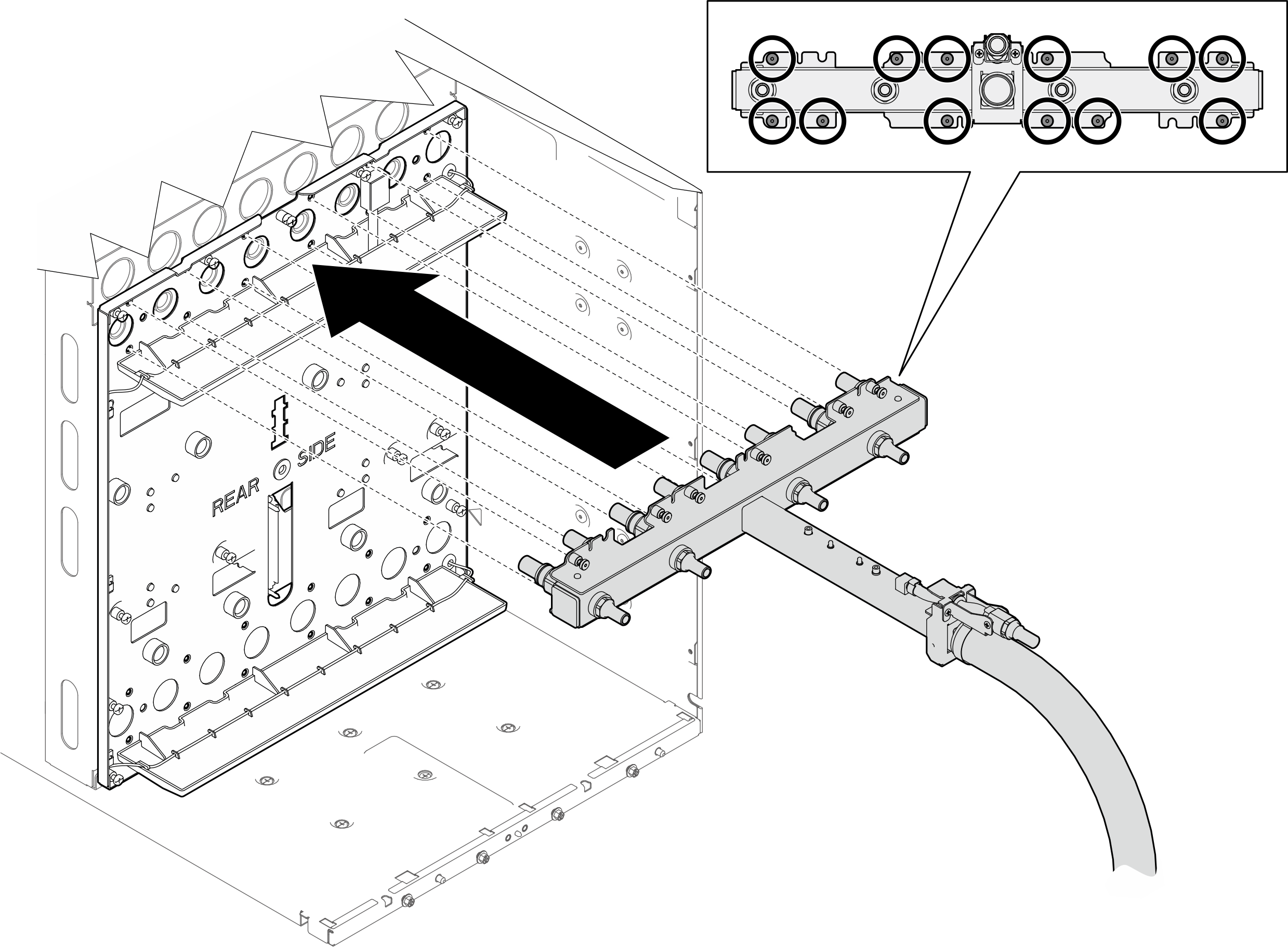

    1. 긴 드라이버를 사용하여 상부 매니폴드를 엔클로저에 설치하십시오.
      그림 7. 상부 매니폴드 설치

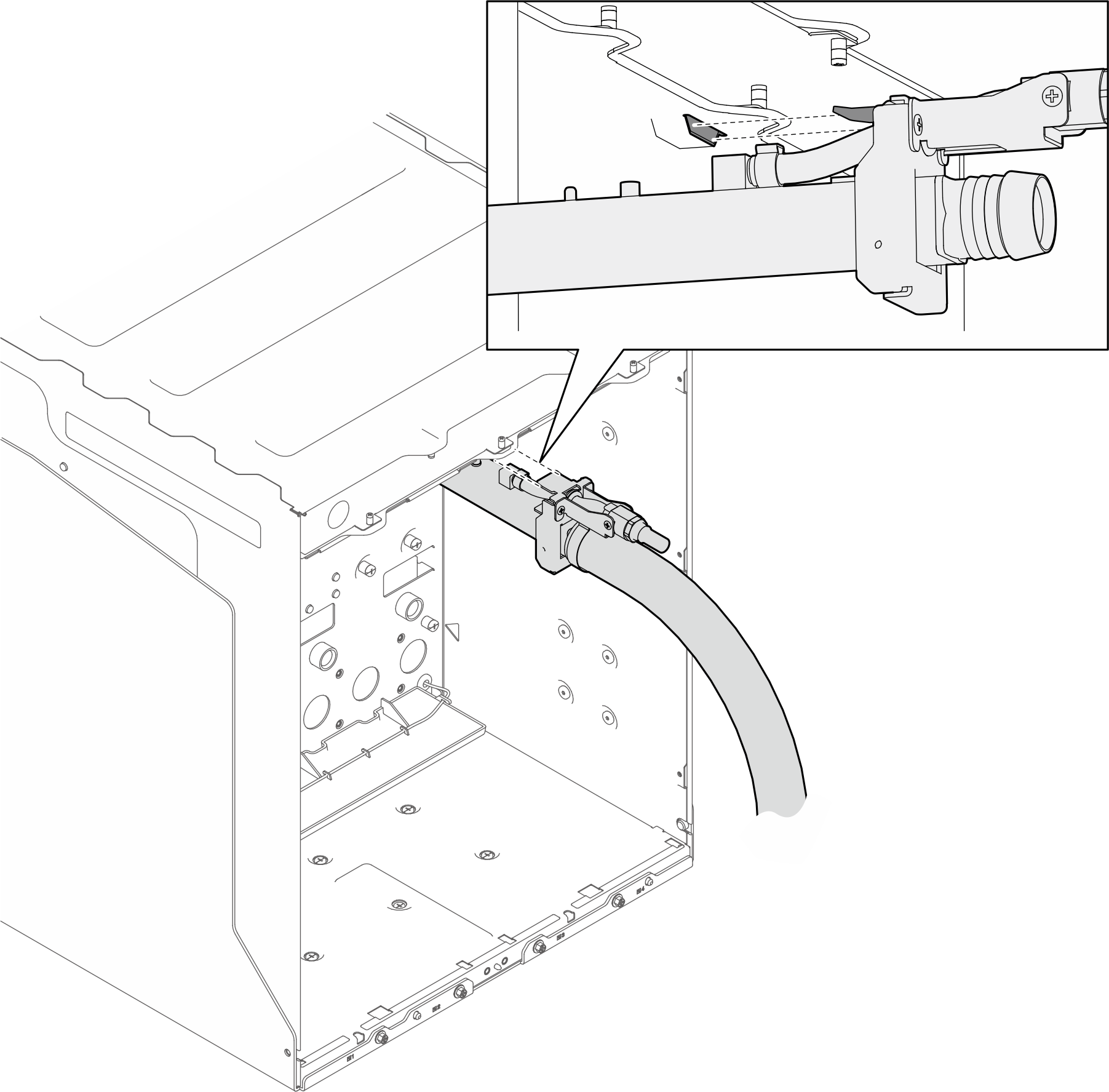

    2. 매니폴드의 탭을 엔클로저 상단 아래의 슬롯에 삽입하십시오.
      그림 8. 엔클로저의 슬롯에 상부 매니폴드 탭 삽입

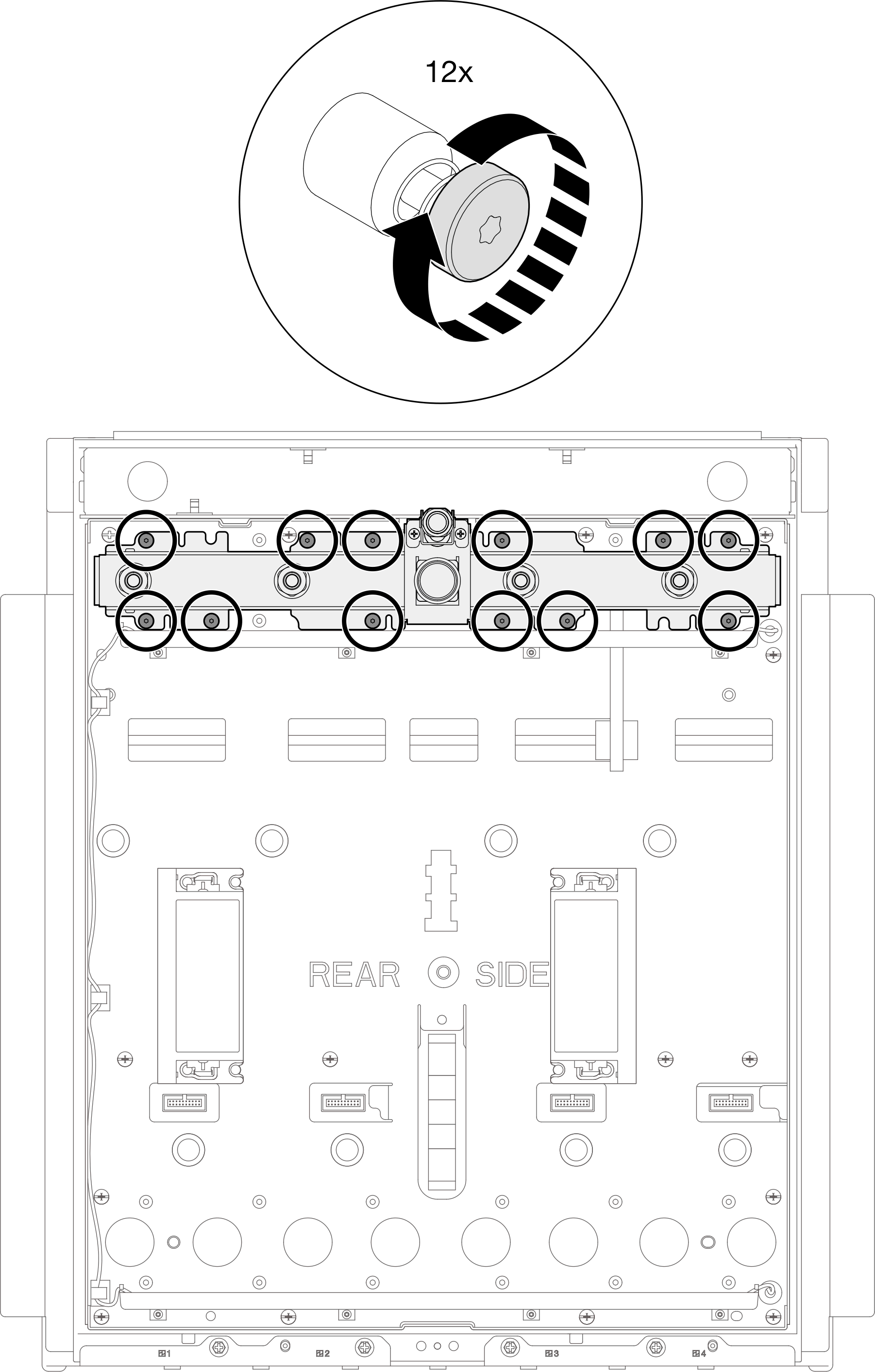

    3. 하단 매니폴드에 T10 나사 12개(x12)를 설치하고 긴 드라이버로 중간 플레이트에 고정합니다.
      그림 9. 상부 매니폴드 및 엔클로저에 나사 설치

매니폴드 배기 수행​

  1. 다음 구성 요소를 엔클로저에 다시 설치하십시오.
    1. 모든 전력 변환 스테이션(PCS) 케이지를 설치합니다. 전력 변환 스테이션(PCS) 케이지 설치의 내용을 참조하십시오.
    2. 모든 전력 변환 스테이션(PCS)을 설치합니다. 전력 변환 스테이션(PCS) 설치의 내용을 참조하십시오.
    3. 엔클로저 앞면에 모든 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.
    주의
    매니폴드 배수 및 배기 과정을 수행할 때 PCS에 전원 코드를 연결하지 마십시오.
  2. 모든 전원 코드가 PCS에서 분리되어 있는지 확인하십시오.
  3. 상단 블리드의 밸브를 닫습니다.
    그림 10. 상부 블리드의 밸브 닫기

  4. 상단 매니폴드의 블리드 포트에서 덮개를 제거하십시오. 그런 다음 상단 블리드를 블리드 포트에 연결하십시오.
    그림 11. 상부 매니폴드의 블리드 포트에 블리드 연결

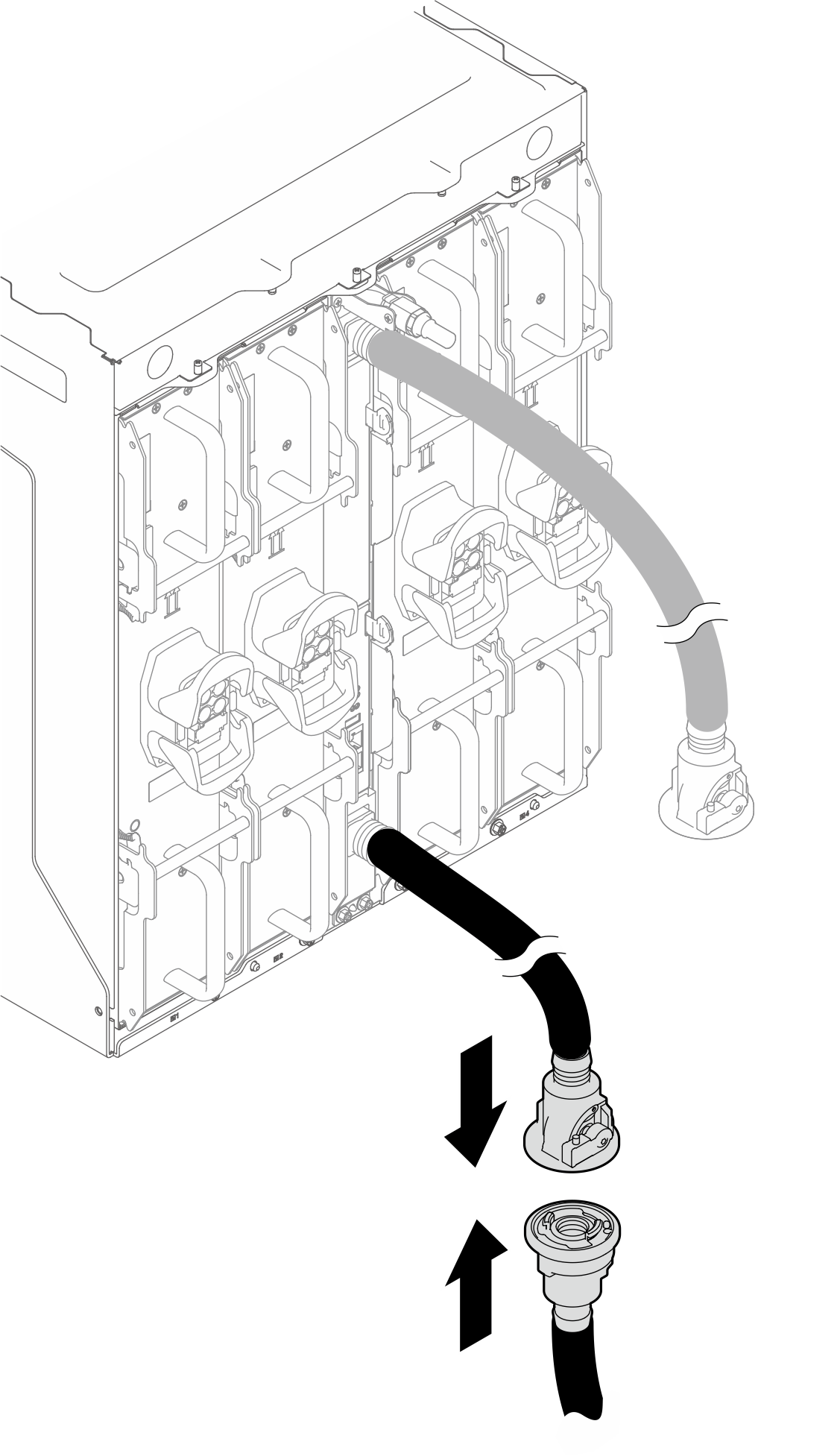

  5. 하부 매니폴드에 설비 공급 호스를 연결하십시오.
    그림 12. 하부 매니폴드에 설비 공급 호스 연결

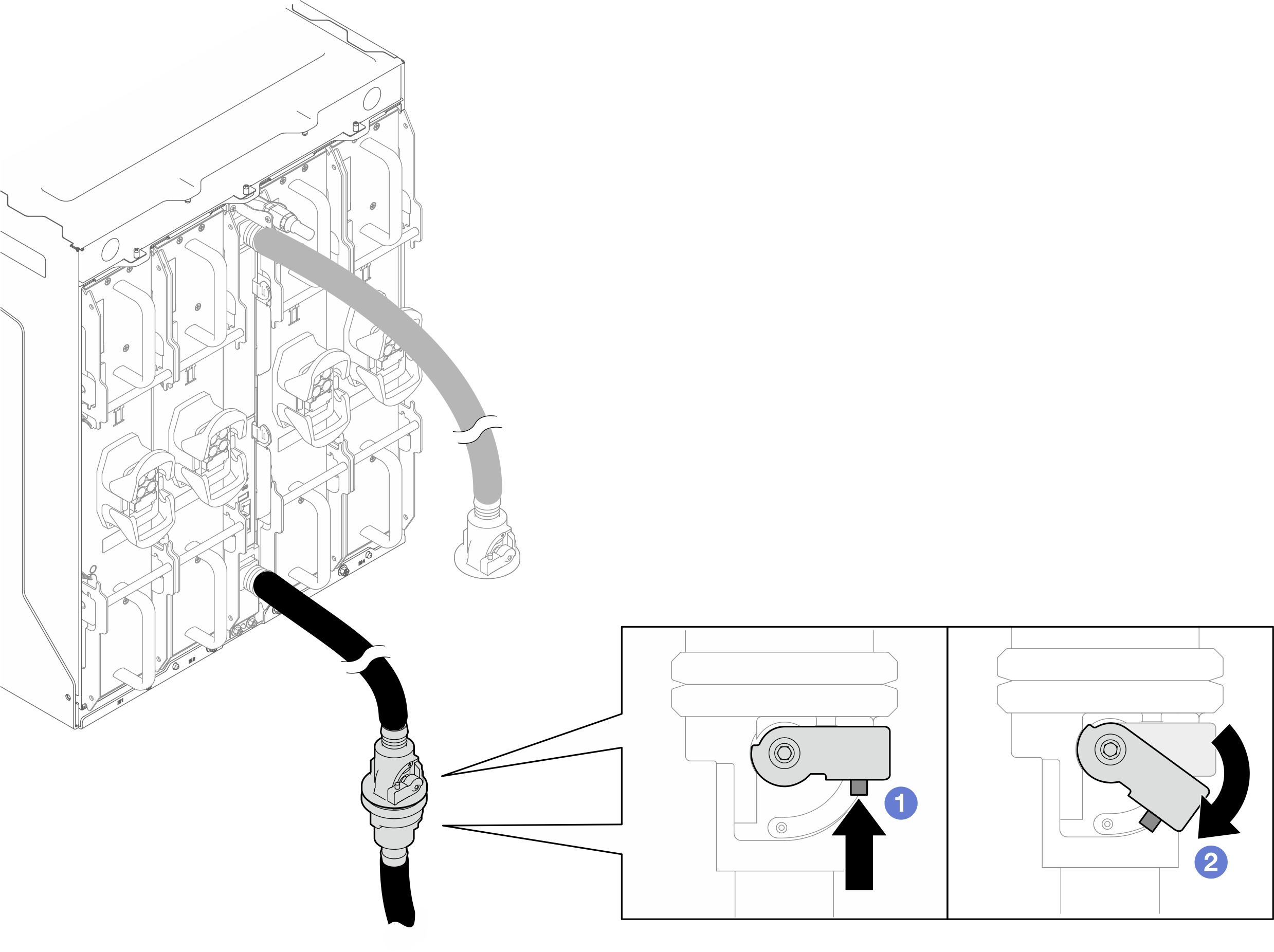

  6. 하단 매니폴드의 밸브와 설비 공급 호스를 부분적으로 엽니다.
    1. 볼 밸브 스위치의 버튼을 누릅니다.
    2. 밸브가 1/4 정도 열리도록 스위치를 부분적으로 돌립니다.
    주
    볼 밸브를 완전히 열지 마십시오. 완전히 열면 랙을 채울 때 흐름을 제어하는 기능이 저하됩니다.
    그림 13. 하단 매니폴드의 밸브와 설비 공급 호스를 부분적으로 엽니다.

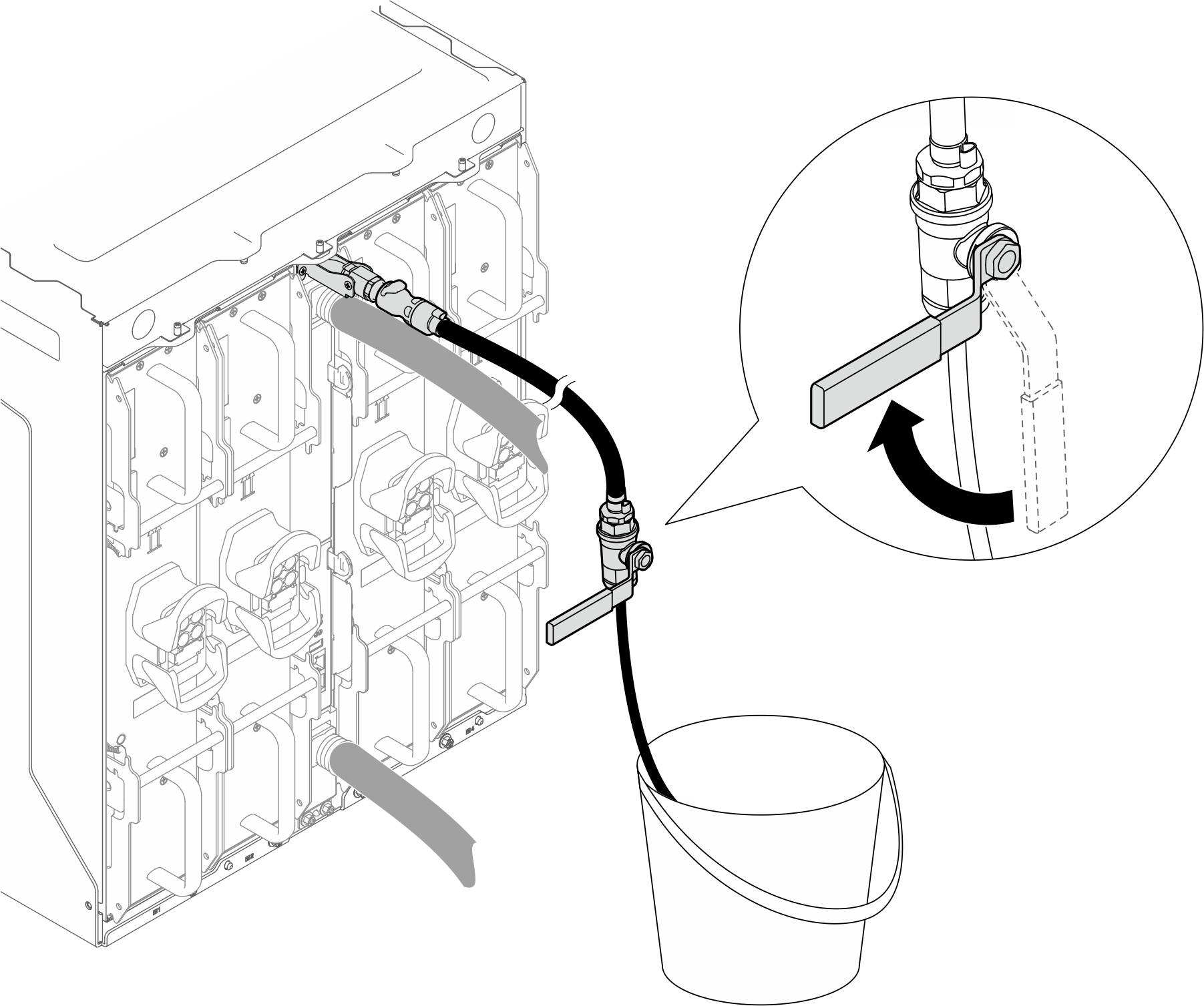

  7. 상단 블리드의 밸브를 천천히 열어 물이 일정하게 배출되도록 합니다.
    그림 14. 상부 블리드의 밸브 열기

  8. 물이 양동이로 일정하게 흐르거나 블리드 호스에 최소한의 거품만 있을 때 상부 블리드의 밸브를 닫으십시오.
    그림 15. 상부 블리드의 밸브 닫기

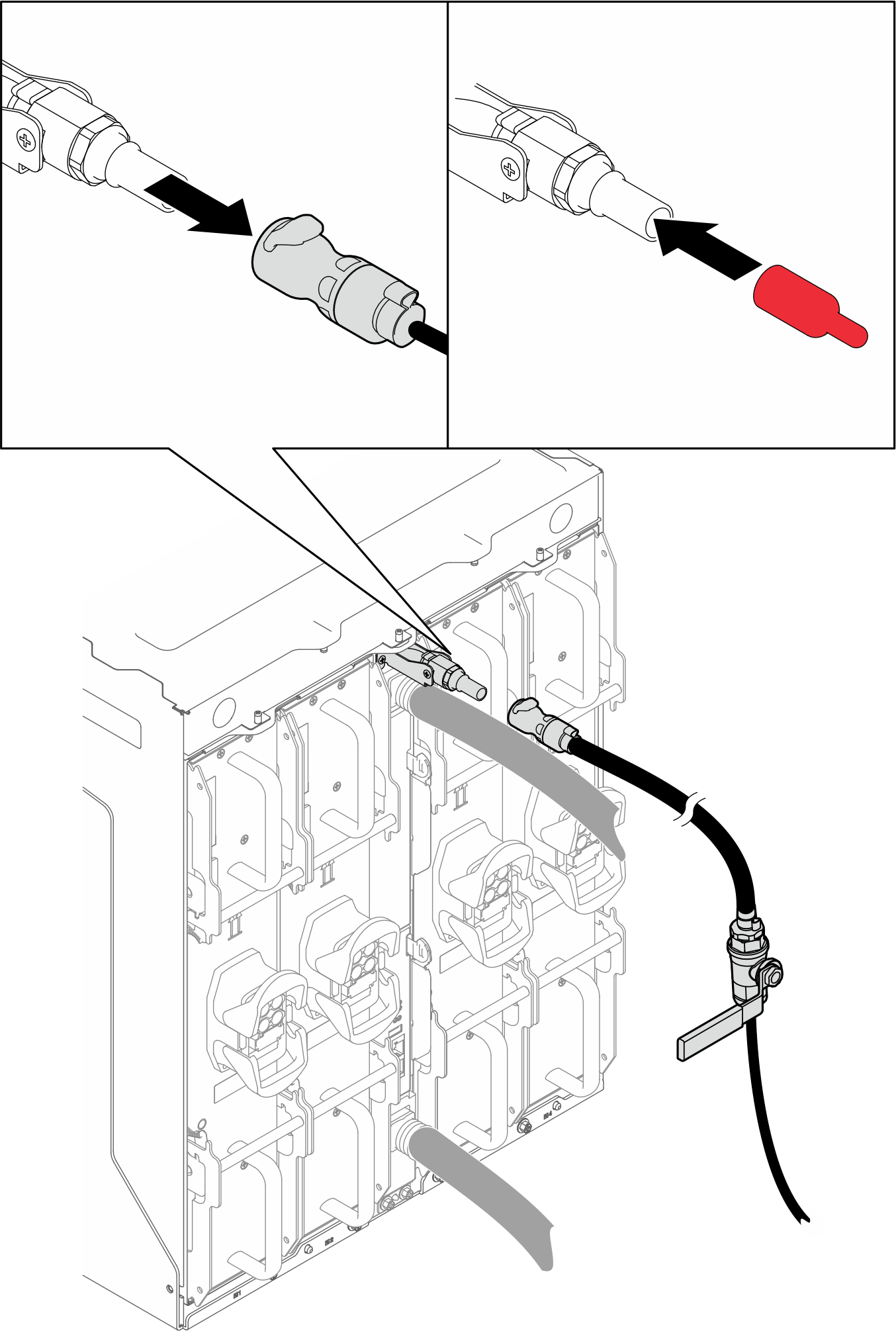

  9. 상부 매니폴드에서 상부 블리드를 분리합니다. 블리드 포트에 덮개를 다시 설치합니다.
    그림 16. 매니폴드에서 상부 블리드 분리

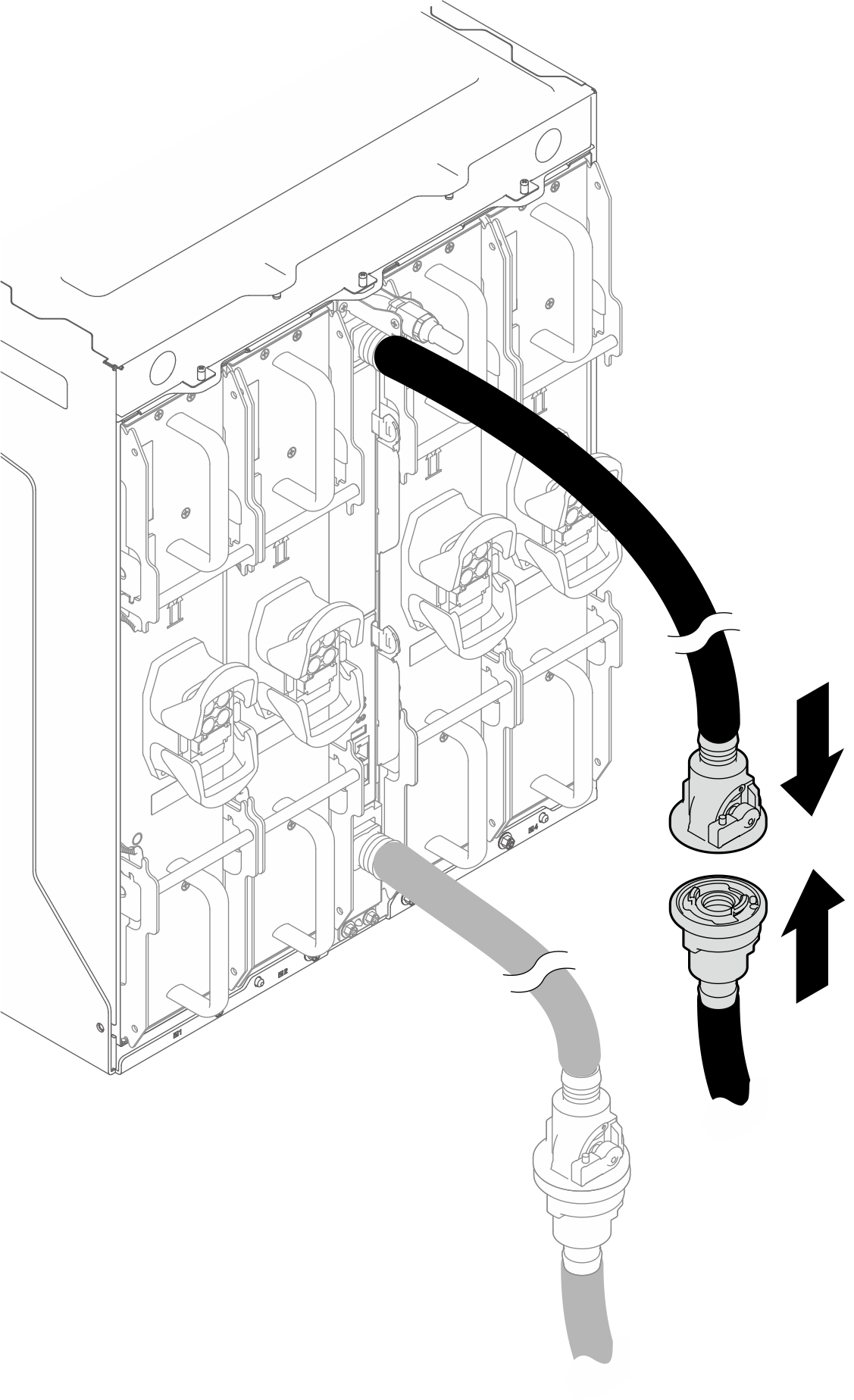

  10. 설비 반환 호스를 상부 매니폴드에 연결하십시오.
    그림 17. 상부 매니폴드에 리턴 호스 연결

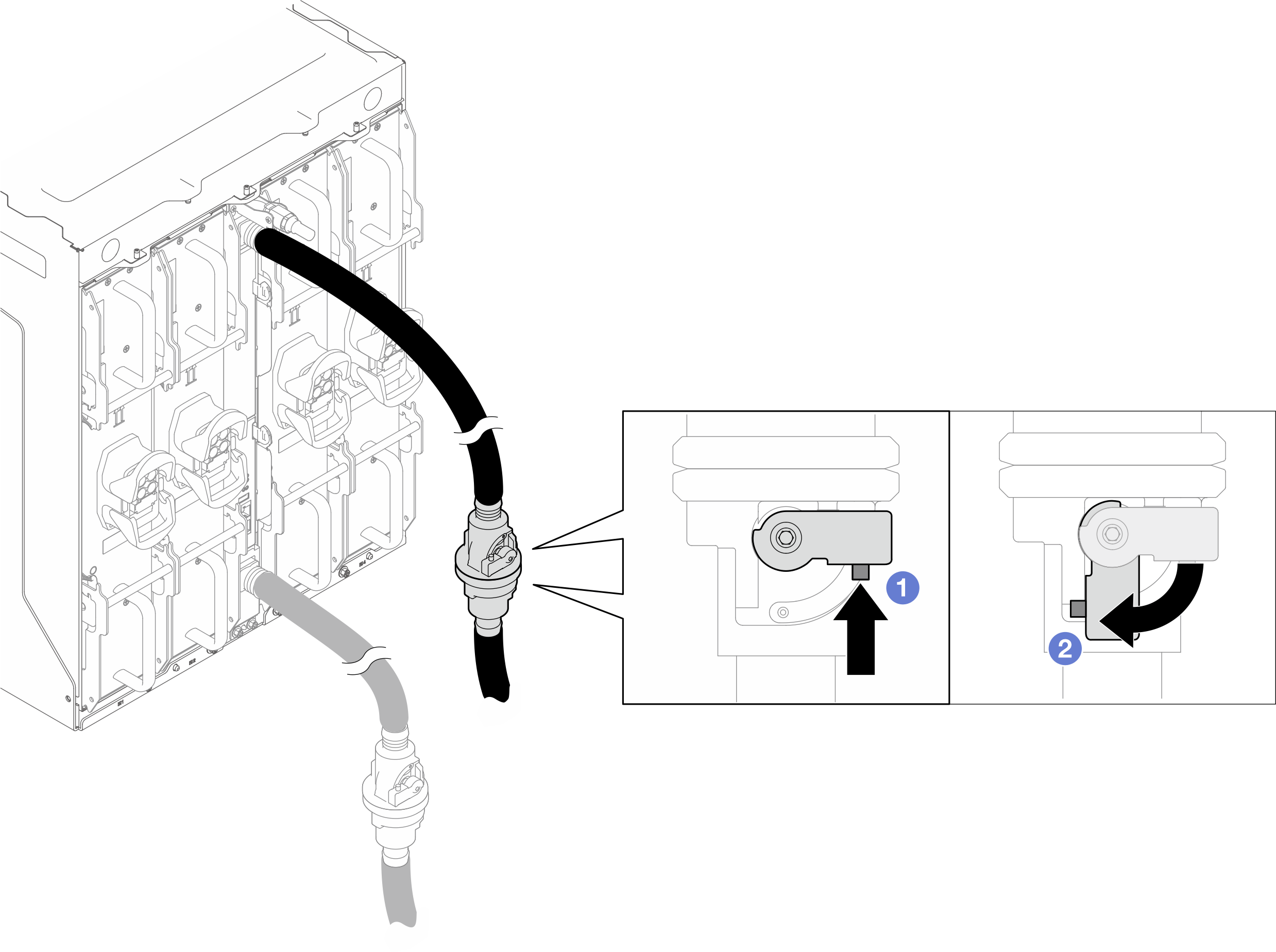

  11. 상단 매니폴드의 밸브와 설비 반환 호스를 엽니다.
    1. 볼 밸브 스위치의 버튼을 누릅니다.
    2. 아래 그림과 같이 스위치를 돌려 밸브를 여십시오.
    그림 18. 상단 매니폴드의 밸브와 설비 반환 호스 열기

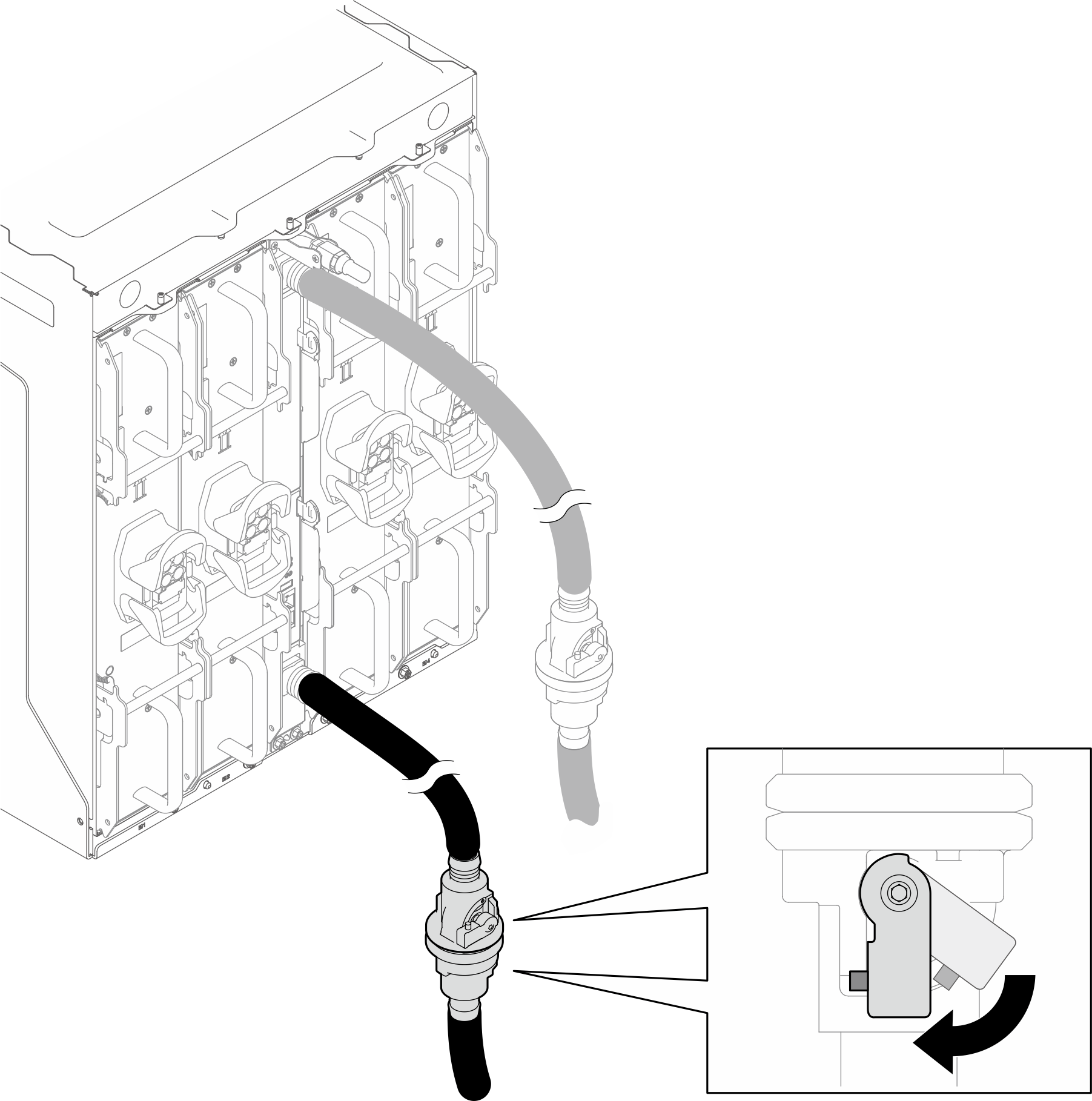

  12. 하단 매니폴드의 밸브와 설비 공급 호스를 완전히 엽니다.
    그림 19. 하단 매니폴드의 밸브와 설비 공급 호스 완전히 열기.

  13. 전원 코드를 설치합니다.
    주의
    매니폴드 배수 및 배기 과정을 수행할 때 PCS에 전원 코드를 연결하지 마십시오.
    1. 전원 소켓 래치를 열림 위치로 돌리십시오.
    2. 전원 코드를 전원 소켓에 연결하십시오.
    3. 래치를 닫힘 위치로 돌려 전원 코드를 제자리에 고정하십시오.
    그림 20. PCS 전원 코드 연결

완료한 후

  1. SMM3를 설치합니다. SMM3 설치의 내용을 참조하십시오.

  2. 빈 필러를 설치합니다. 빈 필러 설치의 내용을 참조하십시오.

  3. 랙 프레임의 벨크로 타이를 사용하여 매니폴드 호스를 고정하십시오. 벨크로 타이의 위치는 아래 그림을 참조하십시오.

    그림 21. 매니폴드 호스 고정을 위한 벨크로 타이

주

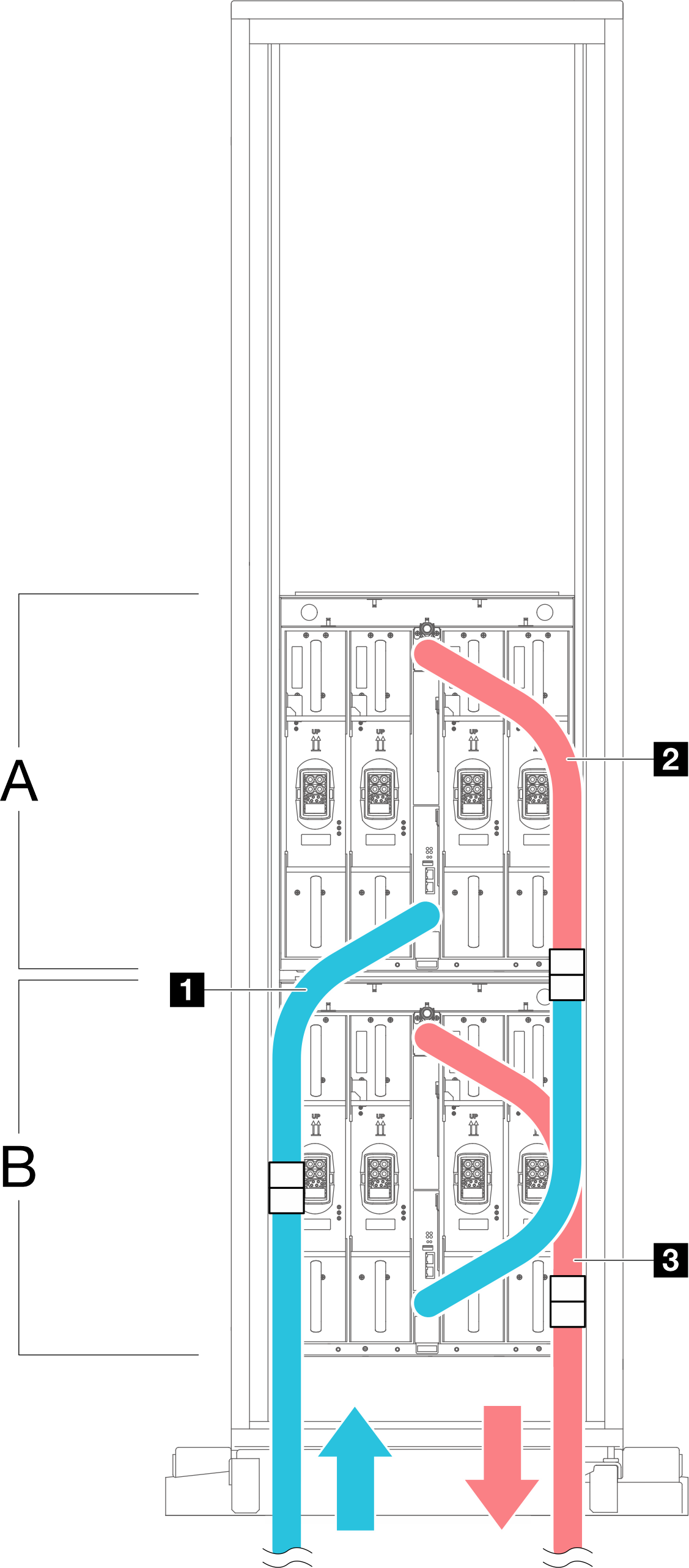

N1380 엔클로저가 랙에서 직렬 흐름 구성으로 작동하는 경우 빈 필러의 호스 가이드 레이블을 따르십시오. 자세한 내용은 아래 표와 그림을 참조하십시오.
A 첫 번째 엔클로저
B 두 번째 엔클로저
1 첫 번째 엔클로저의 호스 공급 - 설비 공급에 연결
2 첫 번째 엔클로저의 호스 리턴 - 두 번째 엔클로저의 호스 공급에 연결
3 두 번째 엔클로저의 호스 리턴 - 설비 리턴에 연결
파란색은 공급을 나타내고 빨간색은 리턴을 나타냅니다.
그림 22. 직렬 물 흐름 구성 매니폴드 호스 연결
