Leitung installieren

Mithilfe dieser Informationen können Sie die Leitungen installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge
  • Langer PH2-Schraubendreher enthalten in der FRU for screw driver

  • SMM3 MANI conduction plate gap pad, wenn eine neue untere Leitung eingebaut wird

  • SMM3 MANI conduction plate , wenn die MANI-Leiterplatte ausgetauscht wird
VORSICHT

Das Wasser kann Reizungen der Haut und der Augen verursachen. Vermeiden Sie direkten Kontakt mit dem Schmiermittel.

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
S038
Use eye protection
VORSICHT
Bei diesem Verfahren sollte ein Augenschutz getragen werden.
S040
use protective gloves
VORSICHT
Bei diesem Verfahren sollten Schutzhandschuhe getragen werden.
S042
Danger
GEFAHR
danger
Gefahr eines Stromschlags durch Wasser oder eine Wasserlösung, die in diesem Produkt enthalten ist. Vermeiden Sie Arbeiten an oder in der Nähe von unter Spannung stehenden Geräten mit nassen Händen oder bei verschüttetem Wasser.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Stellen Sie sicher, dass die ordnungsgemäße Handhabung stets eingehalten wird, wenn Sie mit chemisch behandeltem Wasser arbeiten, das im Kühlsystem des Gehäuserahmens verwendet wird. Stellen Sie sicher, dass Ihnen der Lieferant der Chemikalie zur Wasseraufbereitung alle Sicherheitsdatenblätter und Sicherheitsinformationen zur Verfügung gestellt hat. Außerdem muss die richtige persönliche Schutzausrüstung verfügbar sein, die vom Lieferanten der Chemikalie zur Wasseraufbereitung empfohlen wird. Schutzhandschuhe und -brillen werden möglicherweise als Vorsichtsmaßnahme empfohlen.

  • Halten Sie die Leitung beim Aus- und Einbau an den in der folgenden Abbildung angegebenen Abschnitten fest.
    Abbildung 1. Berührungspunkte an der Leitung

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

Installieren Sie zuerst die Leitung, siehe Leitung installieren. Führen Sie anschließend das Entlüften der Leitung durch, siehe Entlüftung der Leitung durchführen.

Installieren der Leitungen​

  1. Stellen Sie sicher, dass alle Einbaurahmen aus dem Gehäuse entfernt wurden. Siehe Einbaurahmen aus dem Gehäuse entfernen.
  2. Schließen Sie bei der Installation einer neuen unteren Leitung (blau markierter Schlauch) den Mani-Leiter daran an.
    Anmerkung

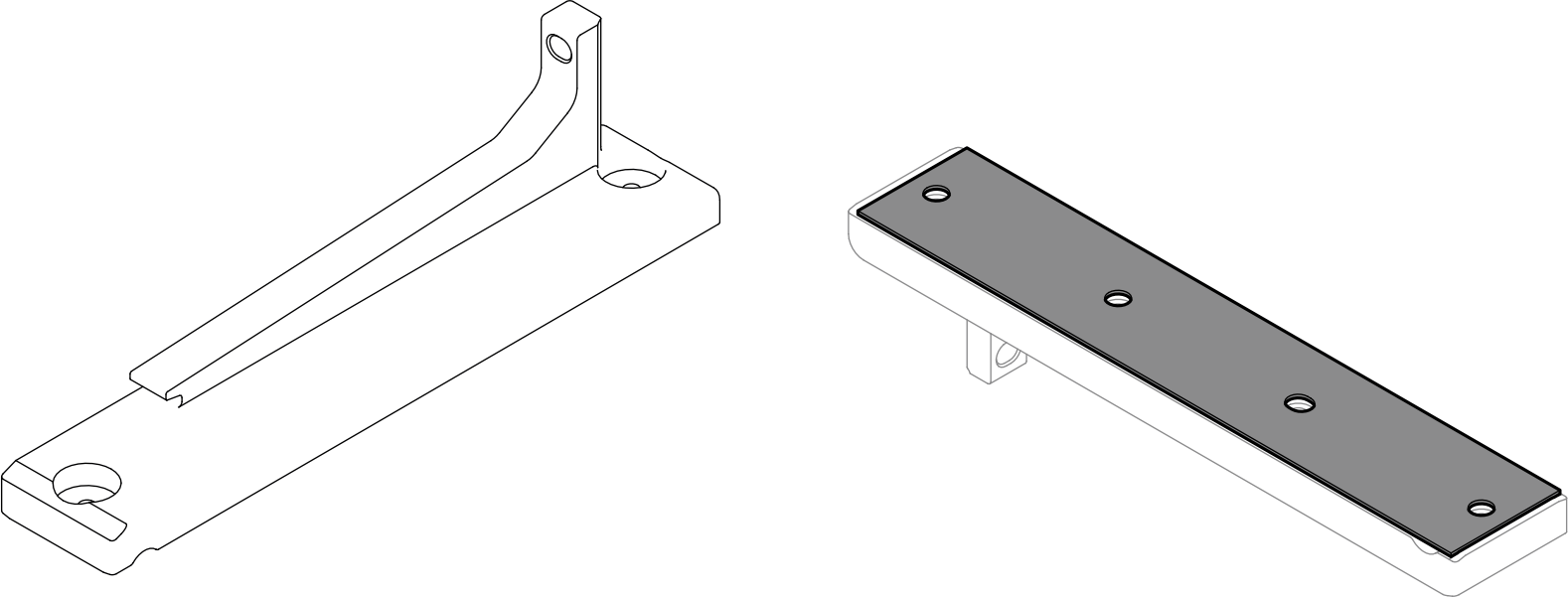

    Überprüfen Sie das Gab-Pad an der Unterseite des MANI-Leiters. Wenn es beschädigt oder abgelöst ist, ersetzen Sie es durch ein neues. Wenn ein neuer MANI-Leiter installiert wird, entfernen Sie die Schutzfolie vom Gap-Pad vor der Installation.

    Abbildung 2. Gap-Pad des Mani-Leiters

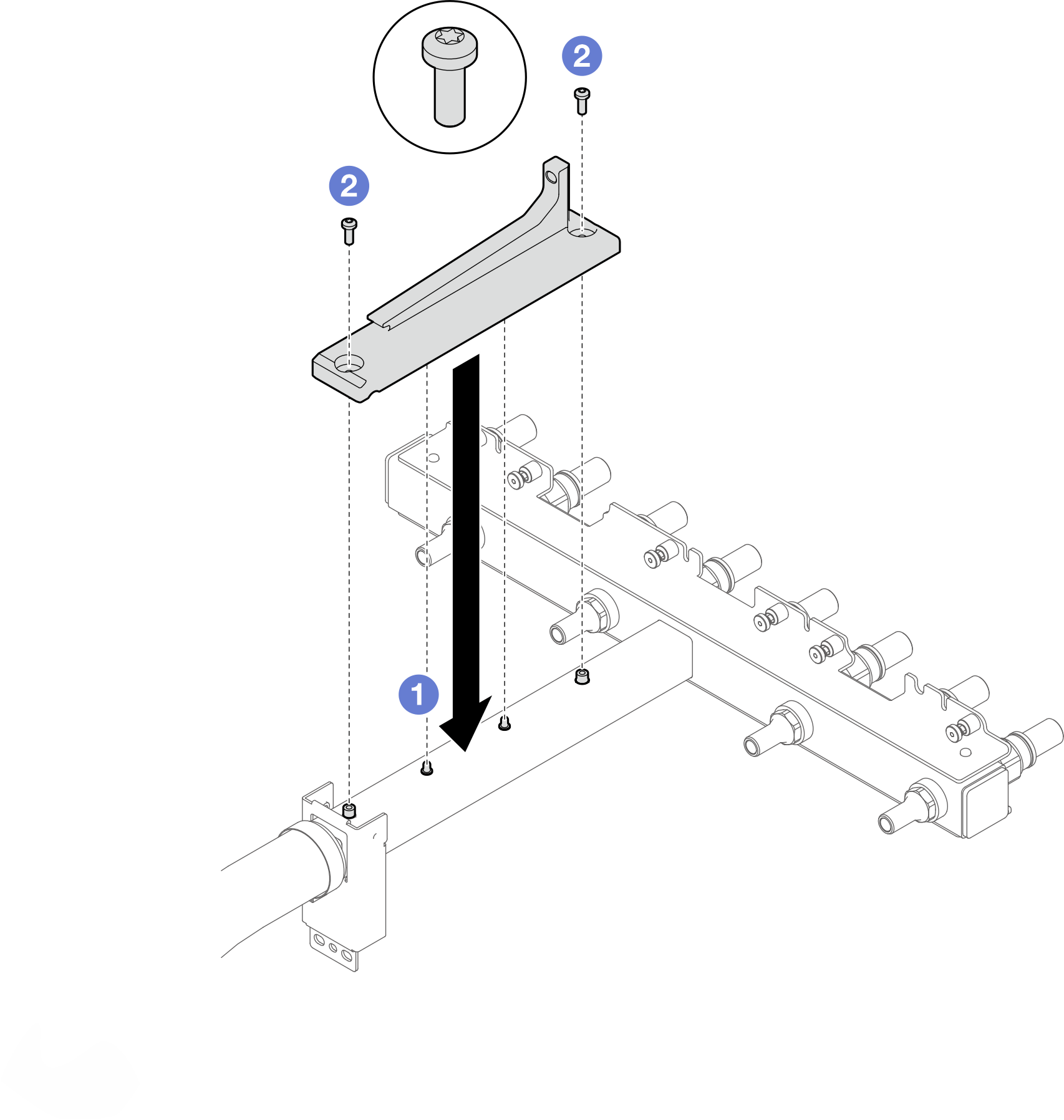

    1. Richten Sie den Mani-Leiter an den Abstandshaltern an der unteren Leitung aus und installieren Sie anschließend den Mani-Leiter an der Leitung.
    2. Befestigen Sie den Mani-Leiter mit zwei T10-Schrauben an der unteren Leitung.
    Abbildung 3. Installieren des Mani-Leiters an eine neue untere Leitung

  3. Installieren Sie die untere Leitung (blau markierter Schlauch).

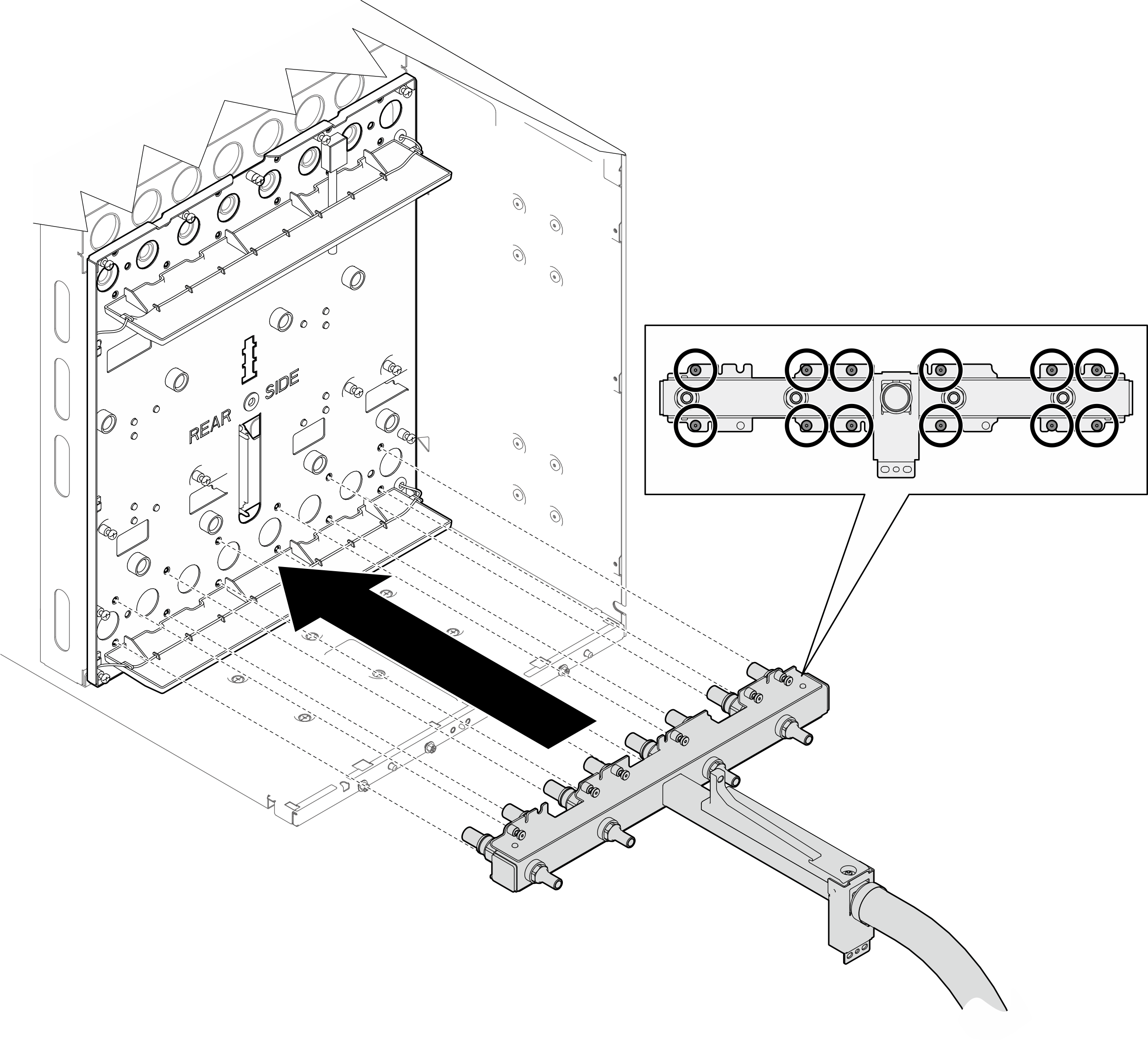

    1. Installieren Sie die untere Leitung am Gehäuse.
      Abbildung 4. Installieren Sie die untere Leitung.

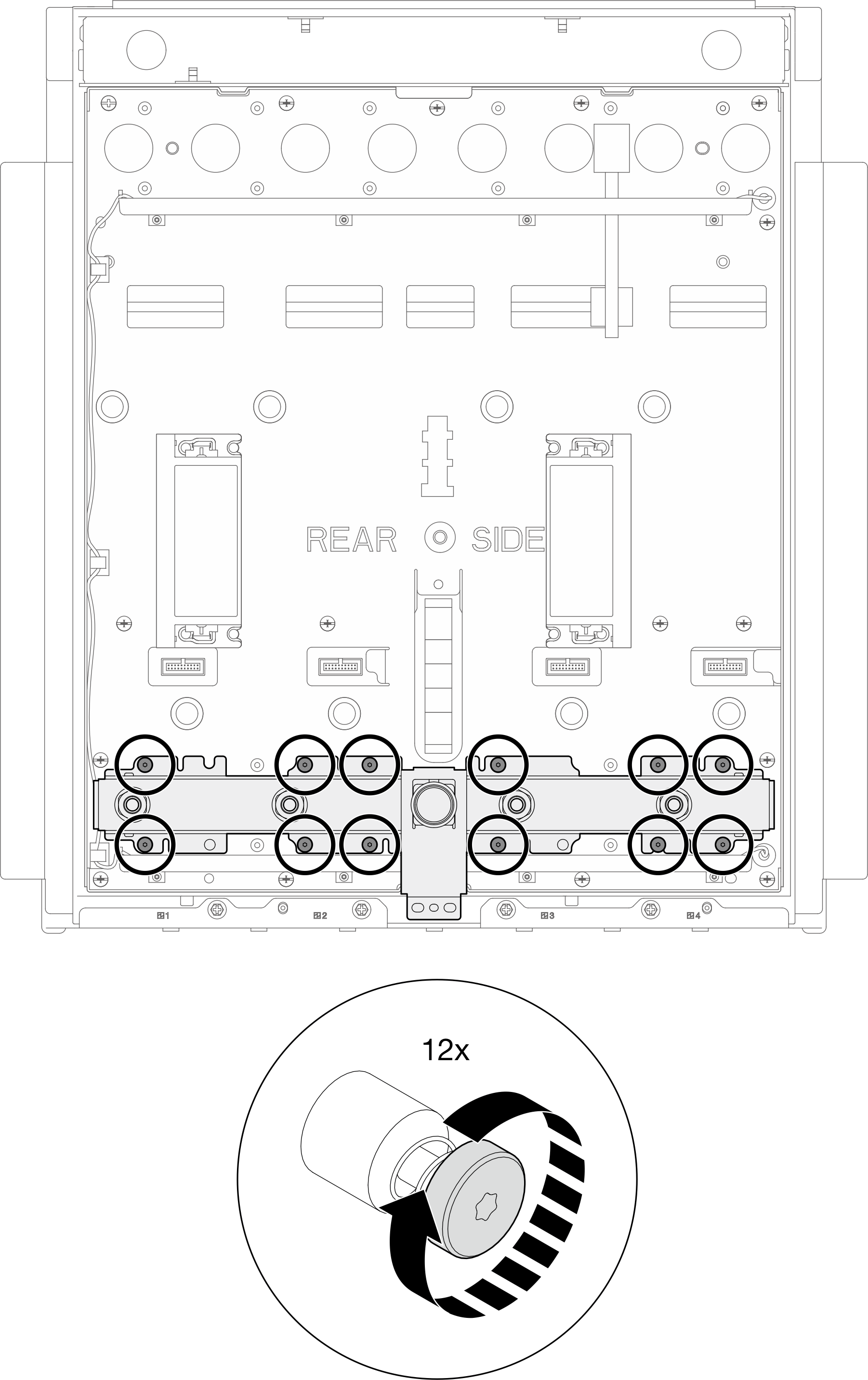

    2. Befestigen Sie zwölf (12) T10-Schrauben an der unteren Leitung, um sie an der Mittelplatte zu sichern.
      Abbildung 5. Anbringen von Schrauben an der unteren Leitung

    3. Bringen Sie zwei PH2-Schrauben an, um die untere Leitung am Gehäuse zu befestigen.
      Abbildung 6. Anbringen von Schrauben an der unteren Leitung

  4. Installieren Sie die obere Leitung (rot markierter Schlauch).

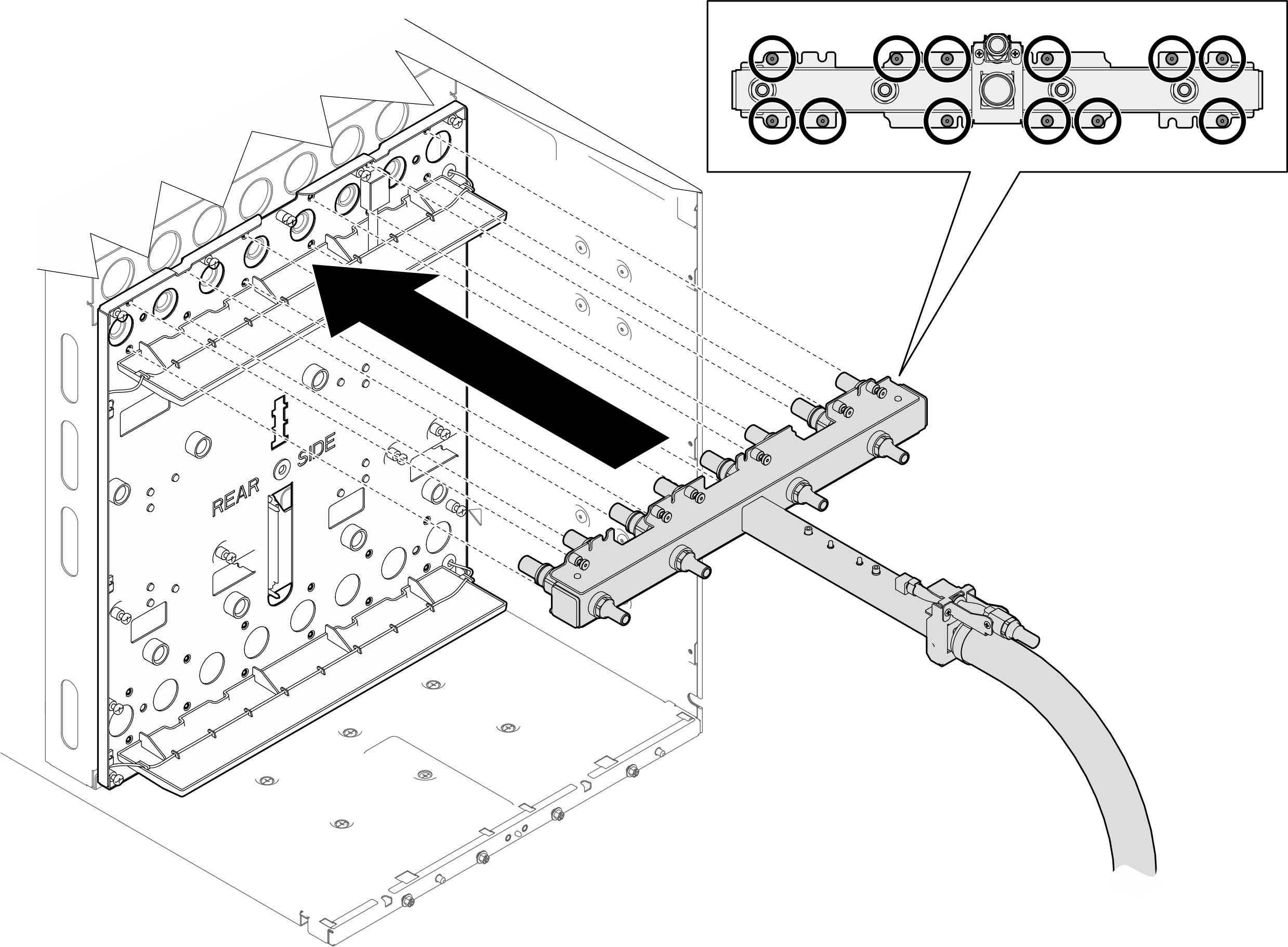

    1. Installieren Sie die obere Leitung mit einem verlängerten Schraubendreher am Gehäuse.
      Abbildung 7. Installieren der oberen Leitung

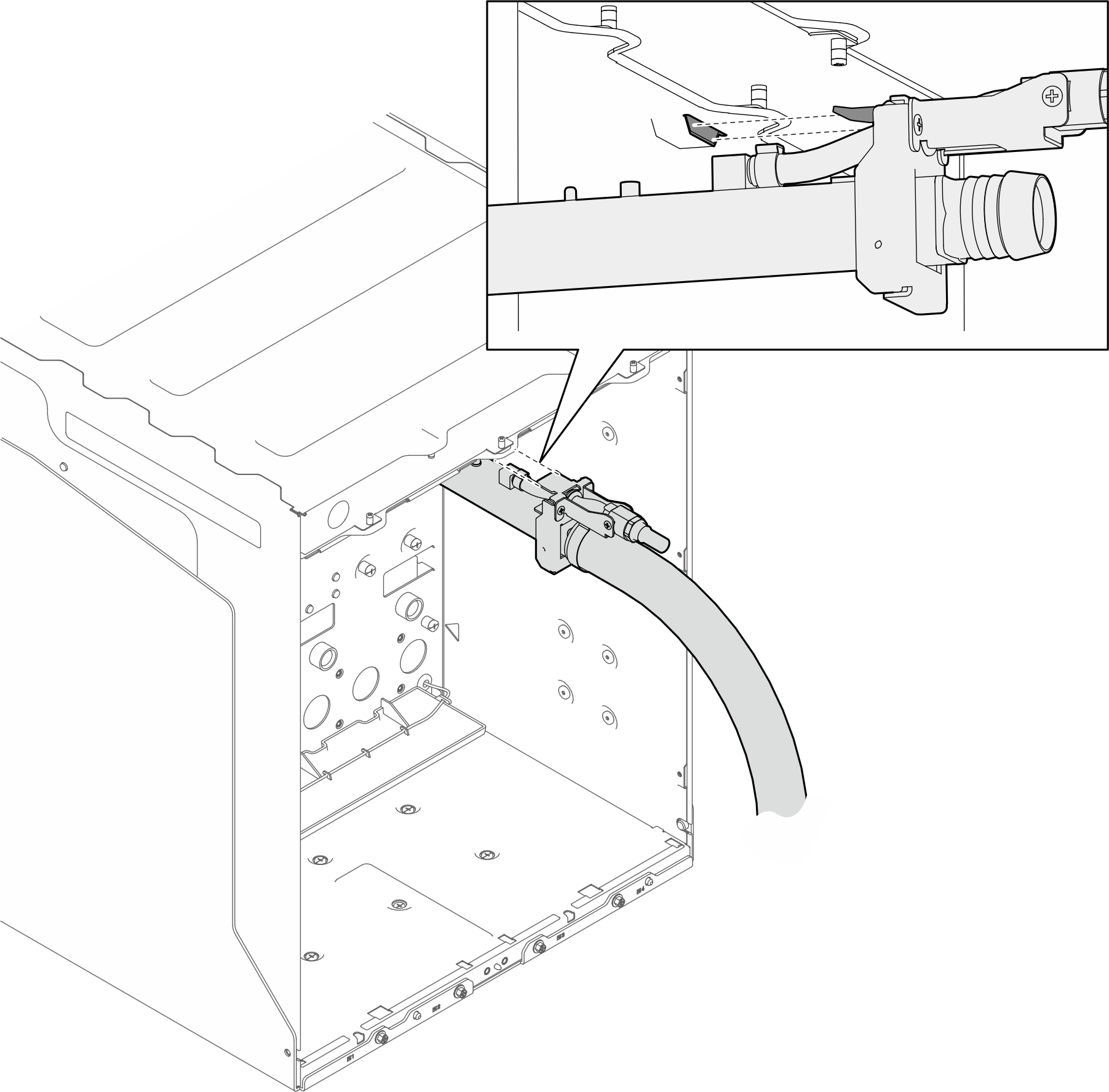

    2. Setzen Sie die Lasche an der Leitung in den Steckplatz unter der Oberseite des Gehäuses ein.
      Abbildung 8. Einsetzen der Lasche der oberen Leitung in den Steckplatz am Gehäuse

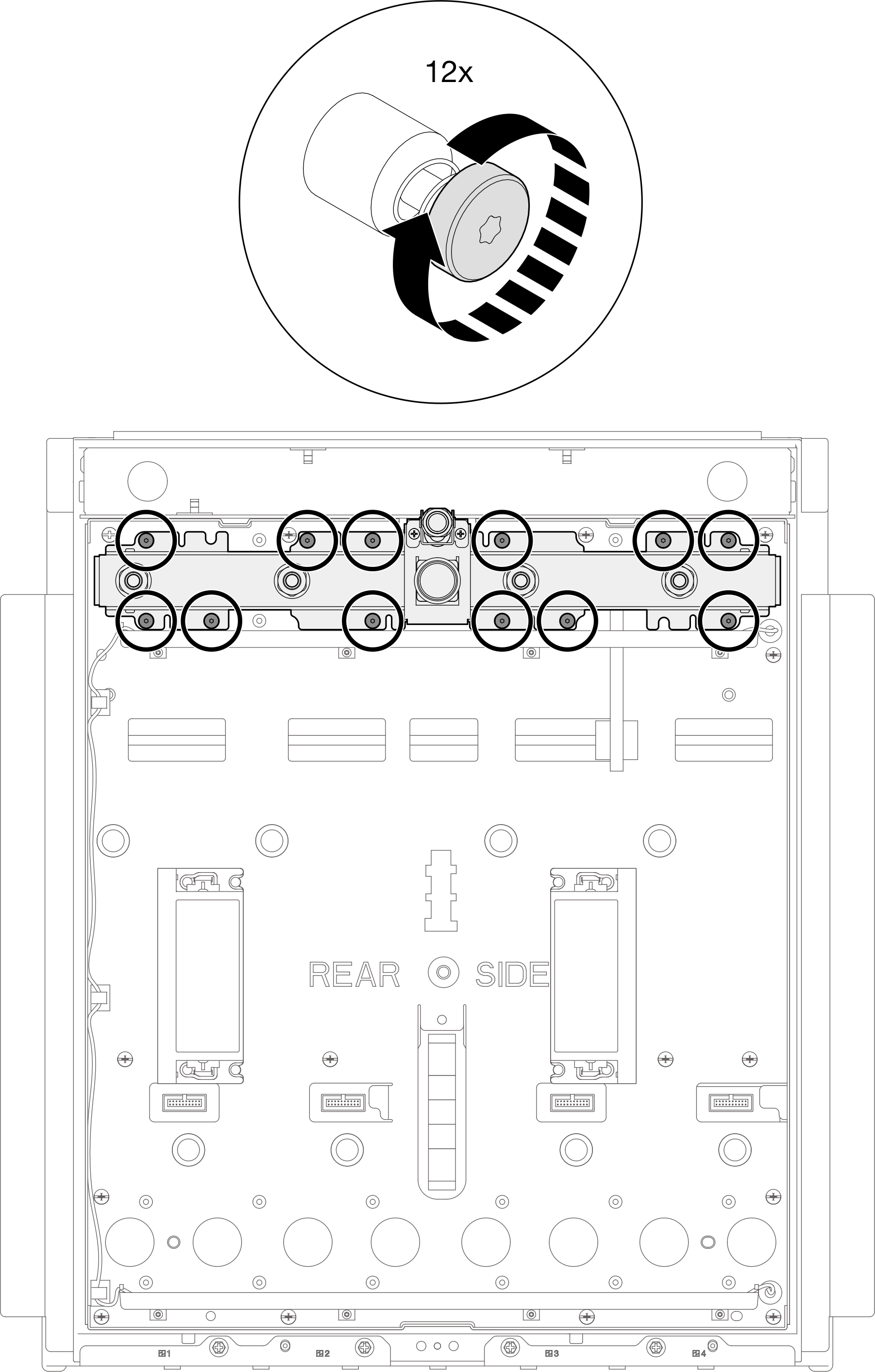

    3. Befestigen Sie zwölf (12) Schrauben an der unteren Leitung, um sie mit einem verlängerten Schraubendreher an der Mittelplatte zu sichern.
      Abbildung 9. Anbringen der Schrauben an der oberen Leitung und am Gehäuse

Entlüftung der Leitung durchführen​

  1. Installieren Sie die folgenden Komponenten wieder im Gehäuse:
    1. Installieren Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen installieren.
    2. Installieren Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) installieren.
    3. Installieren Sie alle Einbaurahmen an der Vorderseite des Gehäuses. Siehe Einbaurahmen im Gehäuse installieren.
    Achtung
    Schließen Sie keine Netzkabel an die PCS an, wenn Sie den Prozess zum Entleeren und Entlüften der Leitung durchführen.
  2. Stellen Sie sicher, dass alle Netzkabel von der PCS getrennt sind.
  3. Schließen Sie das Ventil des oberen Ablasses.
    Abbildung 10. Schließen des Ventils des oberen Ablasses

  4. Entfernen Sie die Abdeckung vom Ablassanschluss an der oberen Leitung. Schließen Sie dann den oberen Ablass an den Ablassanschluss an.
    Abbildung 11. Anschließen des oberen Ablasses an den Ablassanschluss an der oberen Leitung

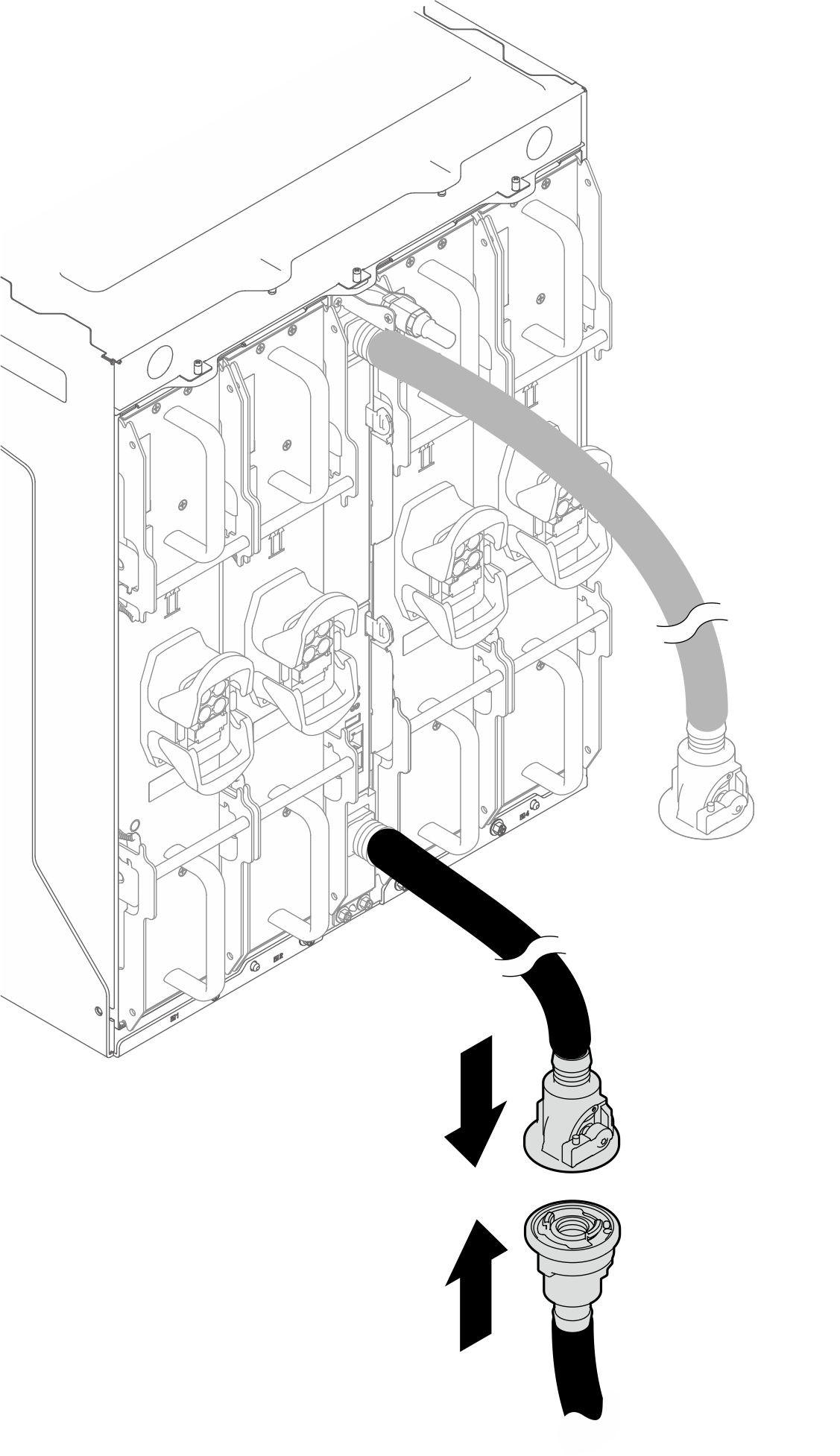

  5. Schließen Sie den Versorgungsschlauch an die untere Leitung an.
    Abbildung 12. Anschließen des Versorgungsschlauchs an die untere Leitung

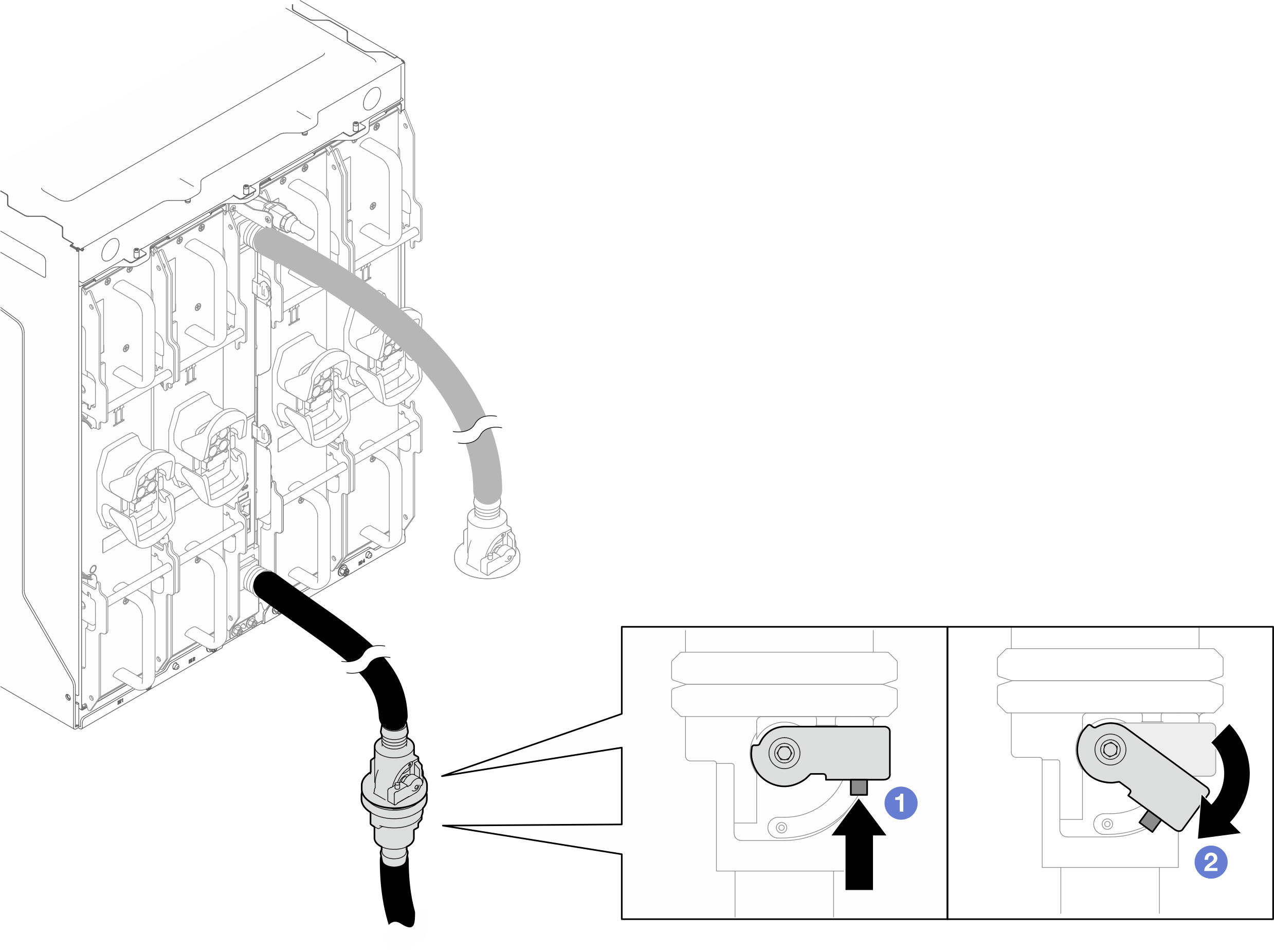

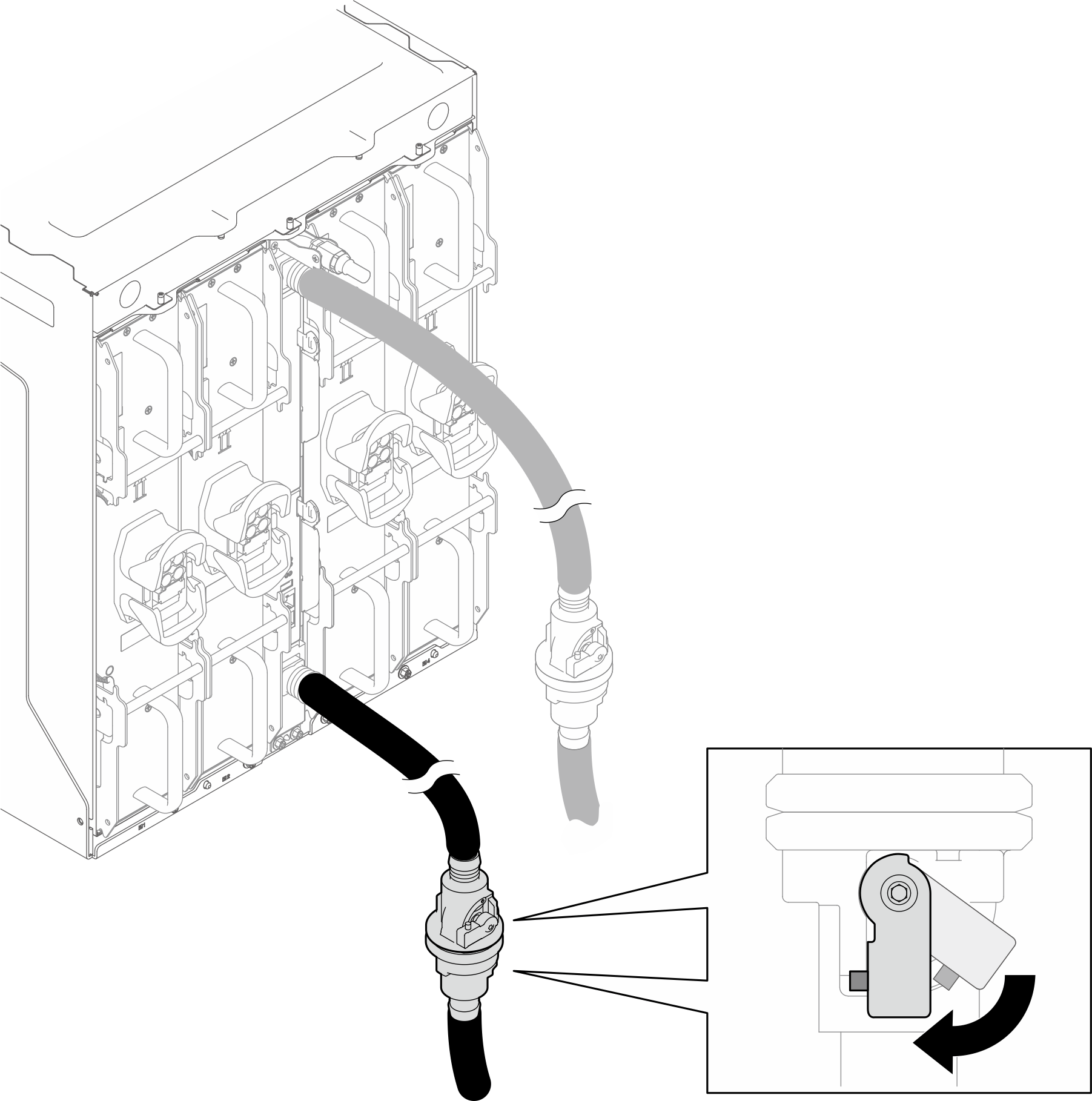

  6. Öffnen Sie teilweise die Ventile der unteren Leitung und des Versorgungsschlauchs der Einrichtung.
    1. Drücken Sie auf den Knopf am Griff des Kugelhahns.
    2. Drehen Sie den Griff teilweise, um das Ventil zu öffnen, etwa um 1/4.
    Anmerkung
    Öffnen Sie die Kugelhähne nicht vollständig, da Sie sonst den Durchfluss beim Befüllen des Racks nicht mehr kontrollieren können.
    Abbildung 13. Teilweises Öffnen der Ventile der unteren Leitung und des Versorgungsschlauchs der Einrichtung

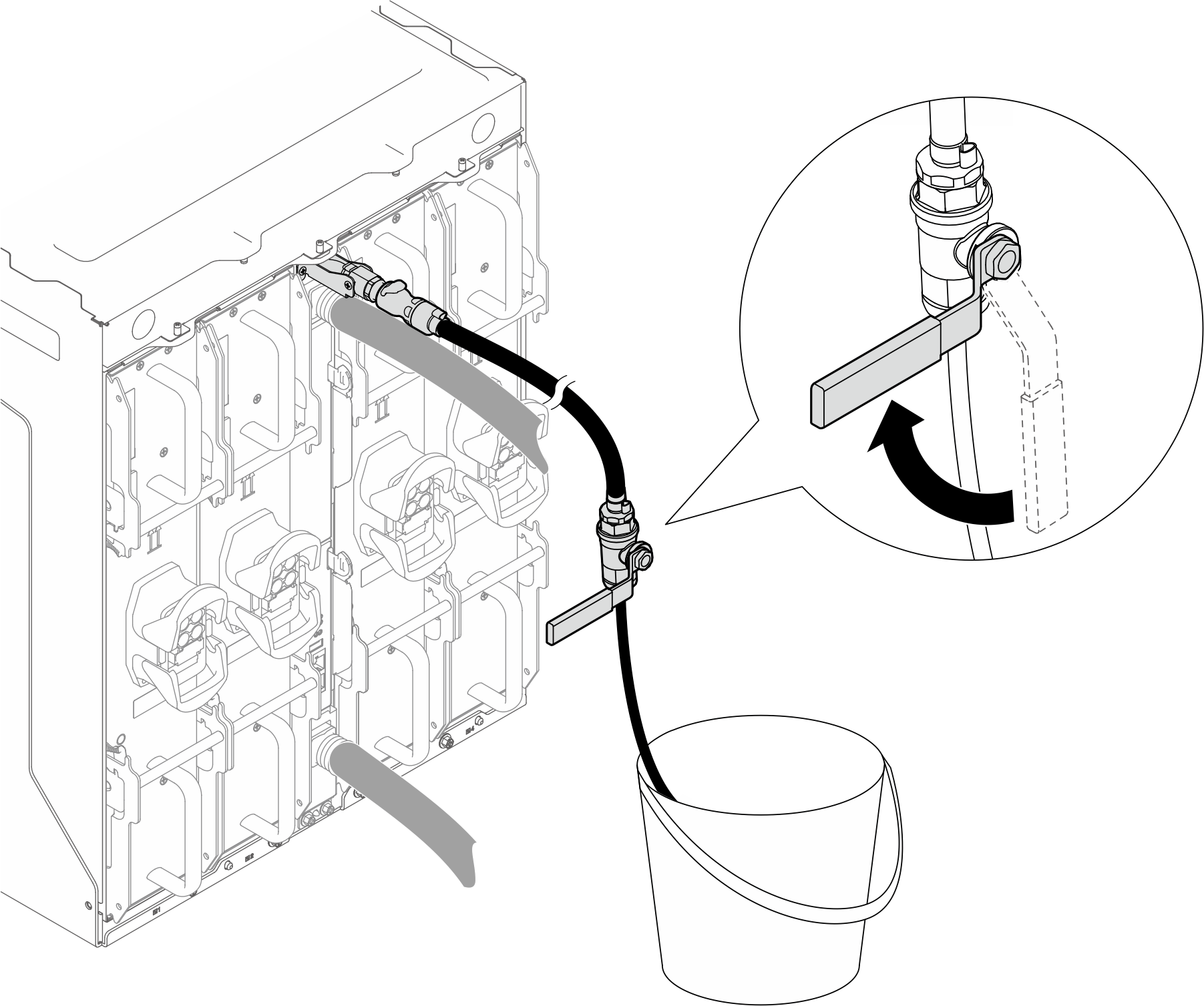

  7. Öffnen Sie langsam das Ventil des oberen Ablasses, damit das Wasser gleichmäßig abfließen kann.
    Abbildung 14. Öffnen des Ventils am oberen Ablass

  8. Schließen Sie das obere Ablassventil, wenn ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Ablassschlauch nur minimale Blasen befinden.
    Abbildung 15. Schließen des Ventils des oberen Ablasses

  9. Trennen Sie den oberen Ablass von der oberen Leitung. Bringen Sie die Abdeckung wieder am Ablassanschluss an.
    Abbildung 16. Trennen des Ablasses von der oberen Leitung

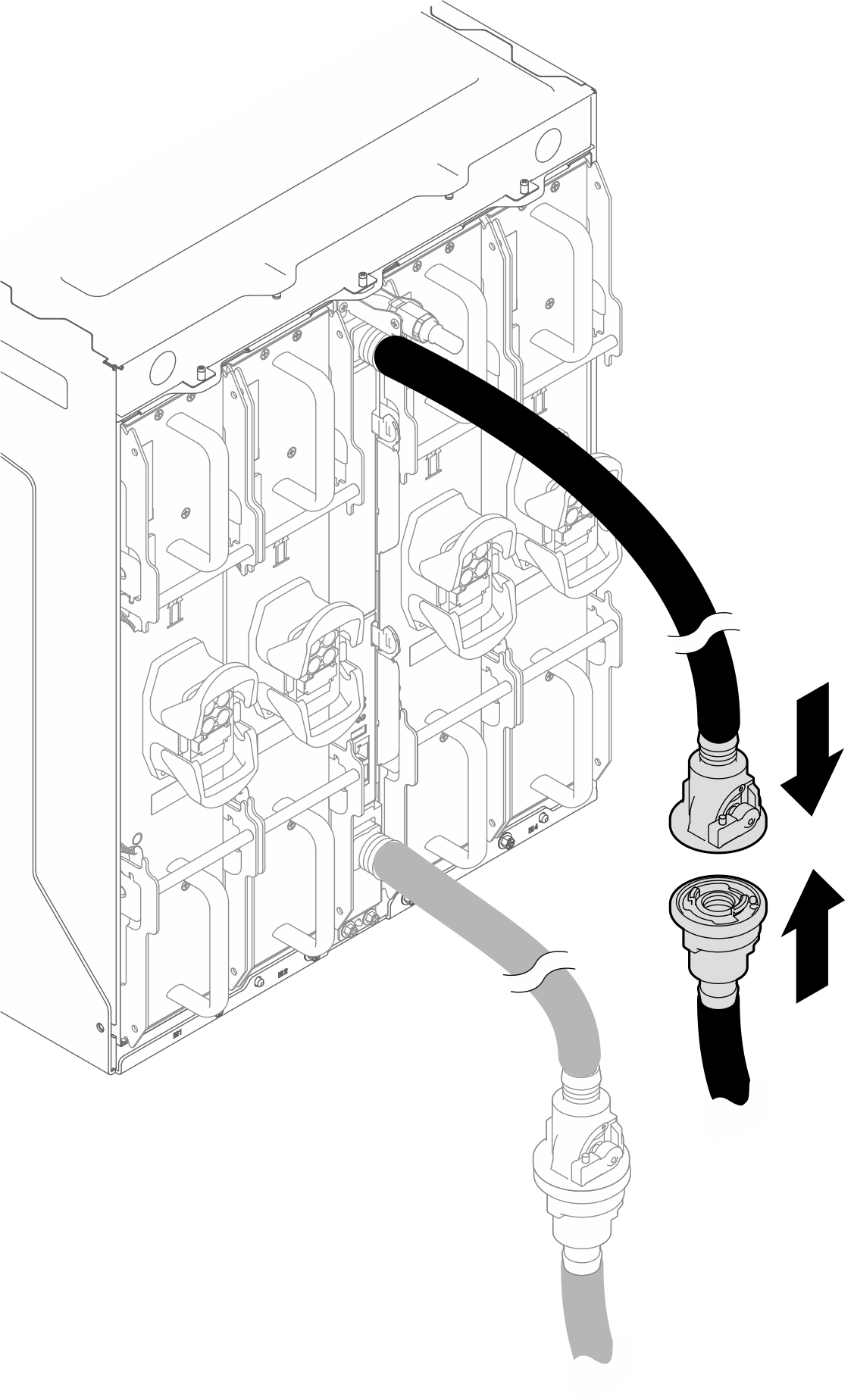

  10. Schließen Sie den Rückleitungsschlauch an die obere Leitung an.
    Abbildung 17. Anschließen des Rücklaufschlauchs an die obere Leitung

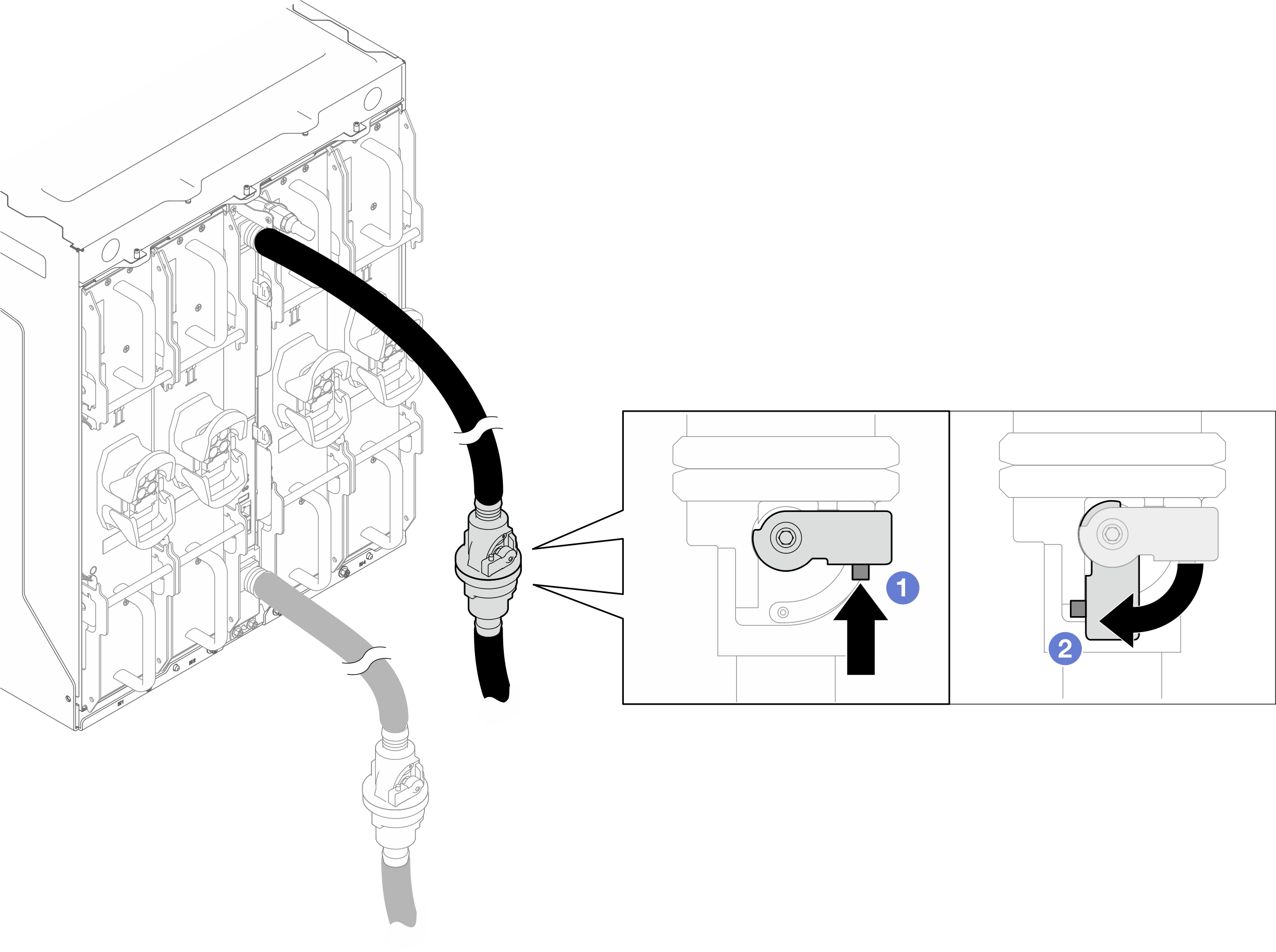

  11. Öffnen Sie die Ventile der oberen Leitung und des Rückleitungsschlauchs der Einrichtung.
    1. Drücken Sie auf den Knopf am Griff des Kugelhahns.
    2. Drehen Sie den Griff, um die Ventile zu öffnen, wie unten dargestellt.
    Abbildung 18. Öffnen der Ventile der oberen Leitung und des Rückleitungsschlauchs der Einrichtung

  12. Öffnen Sie die Ventile der unteren Leitung und des Versorgungsschlauchs der Einrichtung vollständig.
    Abbildung 19. Vollständiges Öffnen der Ventile der unteren Leitung und des Versorgungsschlauchs der Einrichtung

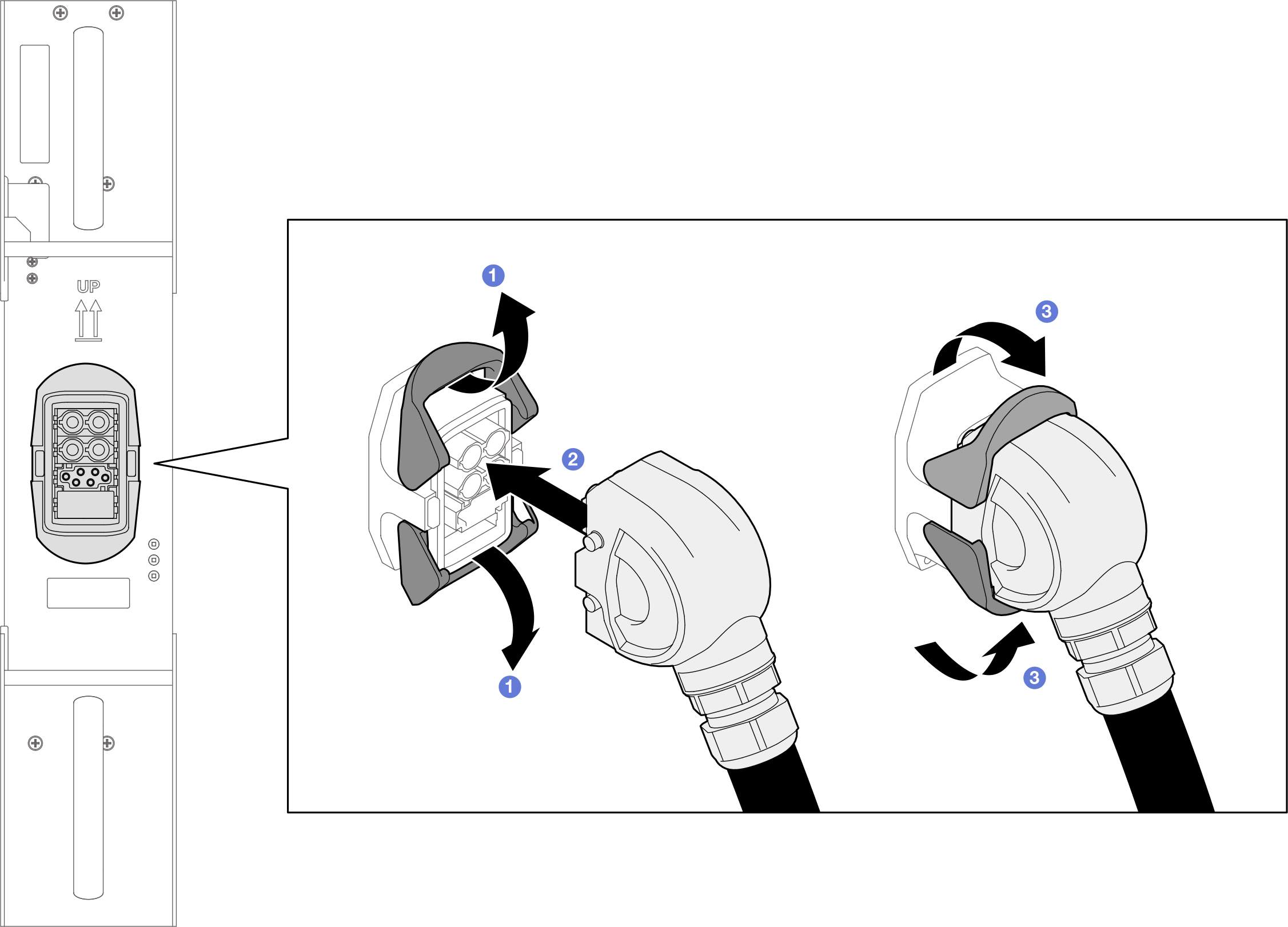

  13. Schließen Sie das Netzkabel an.
    Achtung
    Schließen Sie keine Netzkabel an die PCS an, wenn Sie den Prozess zum Entleeren und Entlüften der Leitung durchführen.
    1. Drehen Sie die Verriegelungen der Steckdose in die geöffnete Position.
    2. Stecken Sie das Netzkabel in die Steckdose.
    3. Drehen Sie die Verriegelungen in die geschlossene Position, um das Netzkabel zu sichern.
    Abbildung 20. Anschließen des PCS-Netzkabels

Nach dieser Aufgabe

  1. Installieren Sie SMM3. Weitere Informationen unter SMM3 installieren.

  2. Installieren Sie die Abdeckblende. Weitere Informationen unter Abdeckblende installieren.

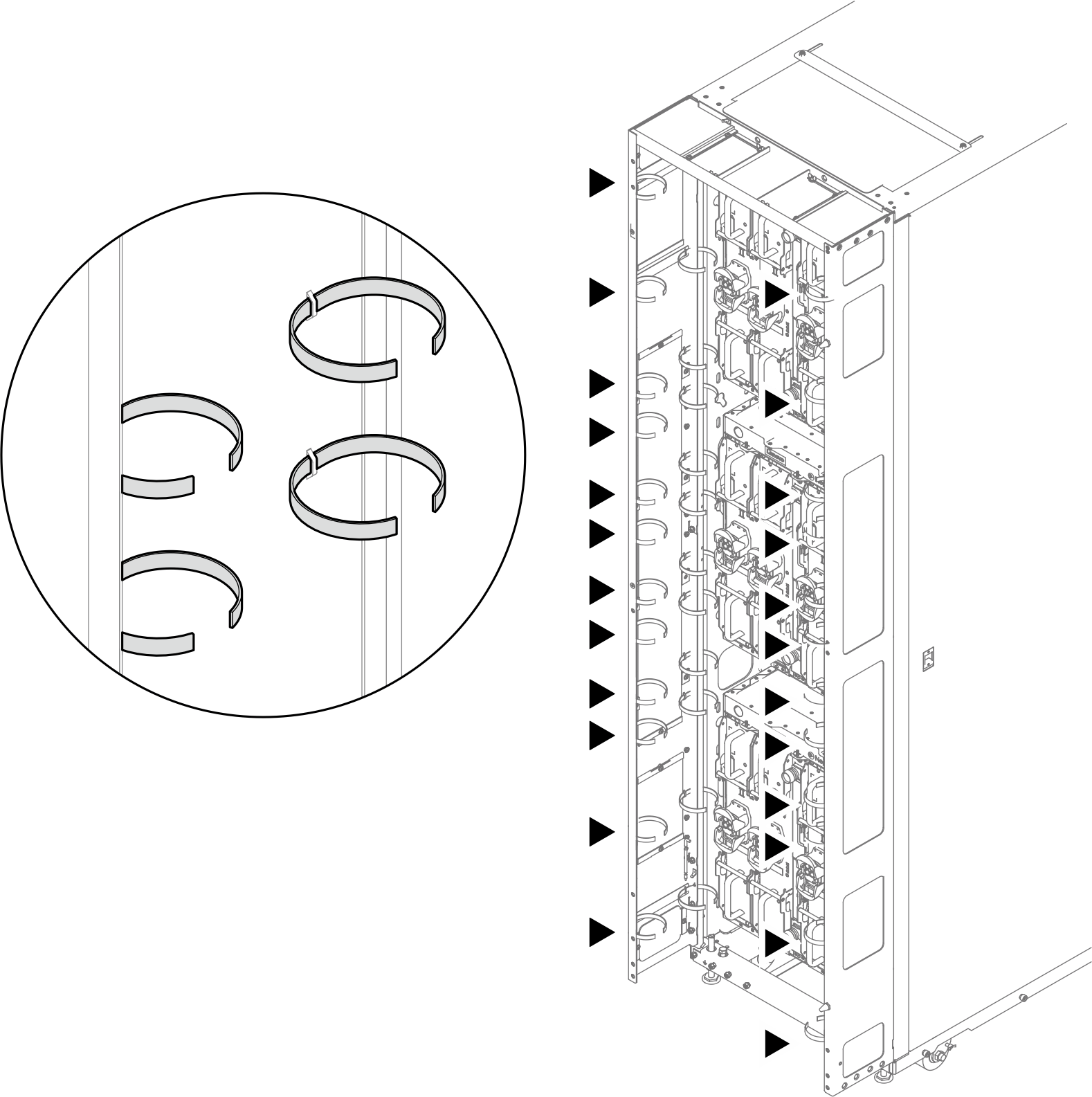

  3. Verwenden Sie die Klettbänder am Rackrahmen, um die Leitungsschläuche zu befestigen. Die Abbildungen unten zeigen die Positionen der Klettbänder.

    Abbildung 21. Klettbänder zur Befestigung von Leitungsschläuchen

Anmerkung

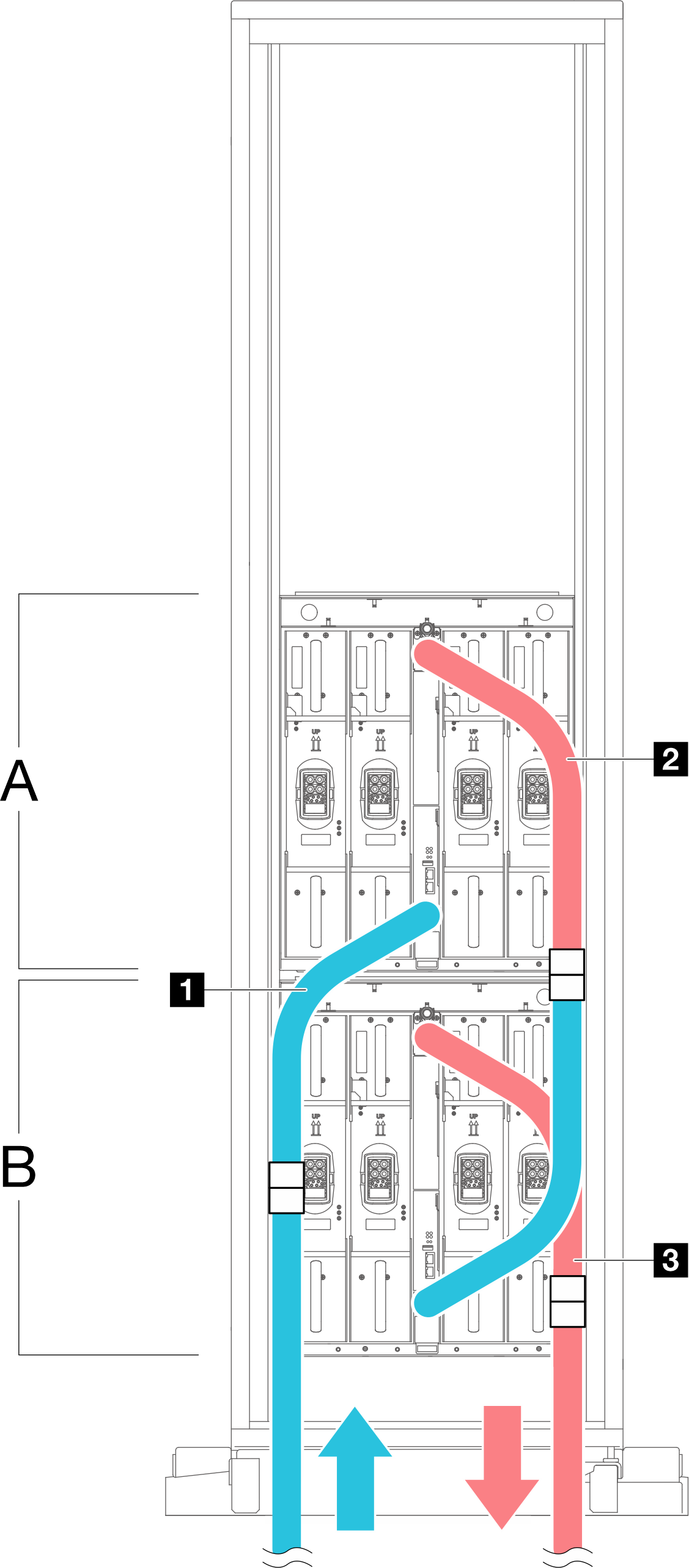

Befolgen Sie bei N1380 Gehäusen, die als serielle Durchflusskonfiguration im Rack betrieben werden, das Etikett der Schlauchführung auf der Abdeckblende. Weitere Informationen finden Sie in der folgenden Tabelle und Abbildung.
A Erstes Gehäuse
B Zweites Gehäuse
1 Schlauchversorgung des ersten Gehäuses – Anschluss an die Anlage
2 Rücklaufschlauch des ersten Gehäuses – Anschluss an den Versorgungsschlauch des zweiten Gehäuses
3 Rücklaufschlauch des zweiten Gehäuse – Anschluss an den Rücklauf der Anlage
Blau steht für Versorgung und Rot steht für Rücklauf.
Abbildung 22. Schlauchanschluss der Leitungen für die serielle Wasserdurchflusskonfiguration
