多岐管の取り付け

多岐管を取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール
  • FRU for screw driver からの拡張 PH2 ドライバー

  • SMM3 MANI conduction plate gap pad (新しい下部多岐管を取り付ける場合)

  • SMM3 MANI conduction plate (MANI 導電プレートを交換する場合)
注意

水は皮膚や眼に刺激を与えることがあります。潤滑剤に直接触れないでください。

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S038
Use eye protection
注意
この手順では、目を保護する防具を装着する必要があります。
S040
use protective gloves
注意
この手順では、防護手袋を装着する必要があります。
S042
Danger
危険
危険
本製品に含まれる水または水溶液による感電のリスクがあります。濡れた手で、または水がこぼれた状態で、通電している機器の上や近くで作業しないでください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 計算冷却システムで使用された化学処理した水を使用する場合は、必ず、適切な処理手順に従ってください。化学物質安全性データ・シート (MSDS) および安全に関する情報が化学処理水の提供業者から提供されていること、および化学処理水の提供業者が推奨する適切な個人防護具 (PPE) が入手可能であることを確認してください。保護手袋と眼鏡を予防措置として推奨します。

  • 多岐管の取り外しまたは取り付けを行うときは、下の図で指定されているセクションで多岐管を持ってください。
    図 1. 多岐管のタッチ・ポイント

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

まず、多岐管を取り付けます (多岐管の取り付けを参照)。次に、多岐管のエア抜き処理を実行します (多岐管のエア抜き処理の実行を参照)。

多岐管を取り付けます​

  1. すべてのトレイがエンクロージャーから取り外されていることを確認します。エンクロージャーからのトレイの取り外しを参照してください。
  2. 新しい下部多岐管 (青色のラベルのホース) を取り付ける場合は、それに多岐管導体を取り付けます。
    注

    多岐管導体の底面にあるギャップ・パッドを確認し、破損しているか外れている場合は、新しいものと交換します。新しい多岐管導体を取り付ける場合、取り付け前にギャップ・パッドからプラスチック・フィルムをはがします。

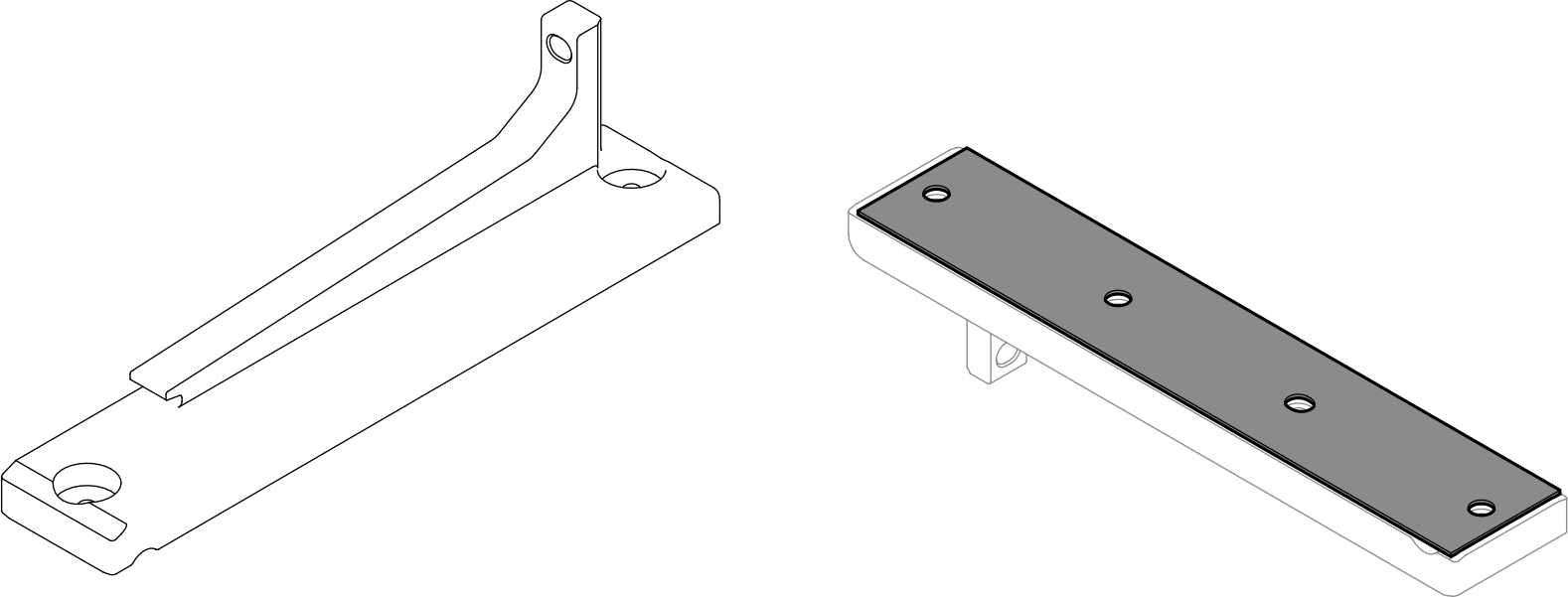

    図 2. マニコンダクター・ギャップ・パッド

    1. 多岐管導体を下部多岐管のスタンドオフに合わせ、多岐管導体を多岐管に取り付けます。
    2. 2 本の T10 ねじを取り付けて、多岐管導体を下部多岐管に固定します。

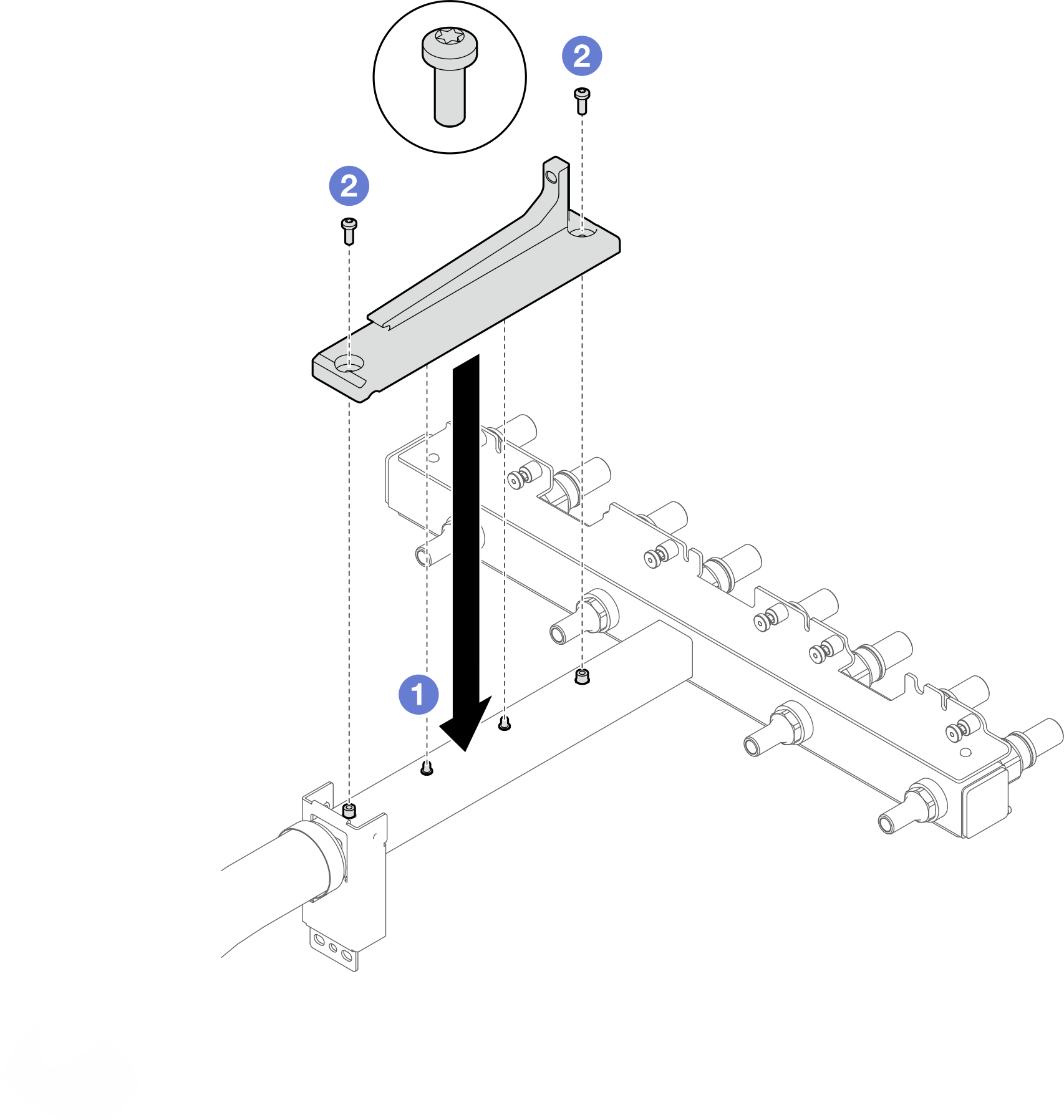

    図 3. 新しい下部多岐管への多岐管導体の取り付け

  3. 下部多岐管 (青色のラベルのホース) を取り付けます。

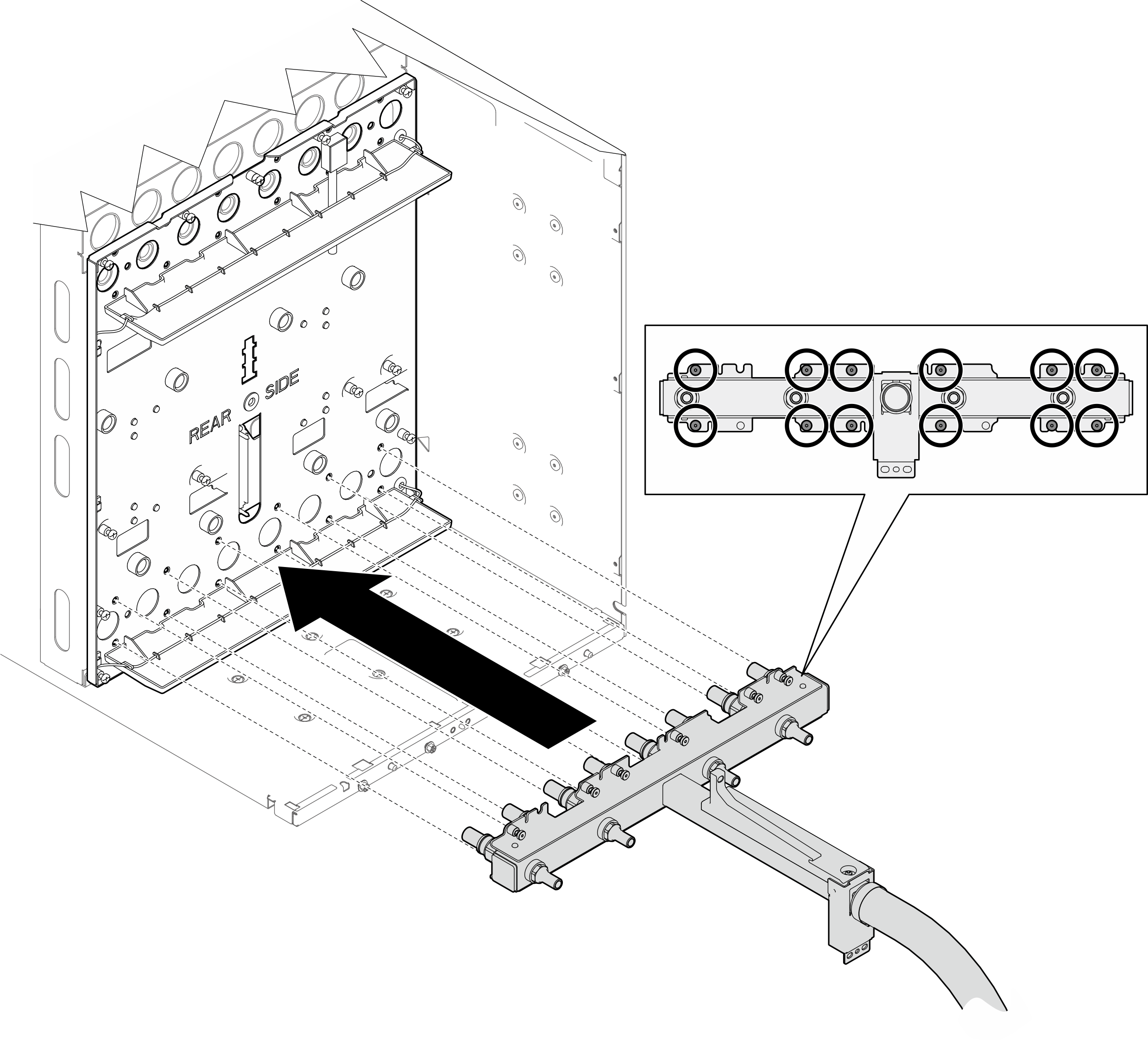

    1. 下部多岐管をエンクロージャーに取り付けます。

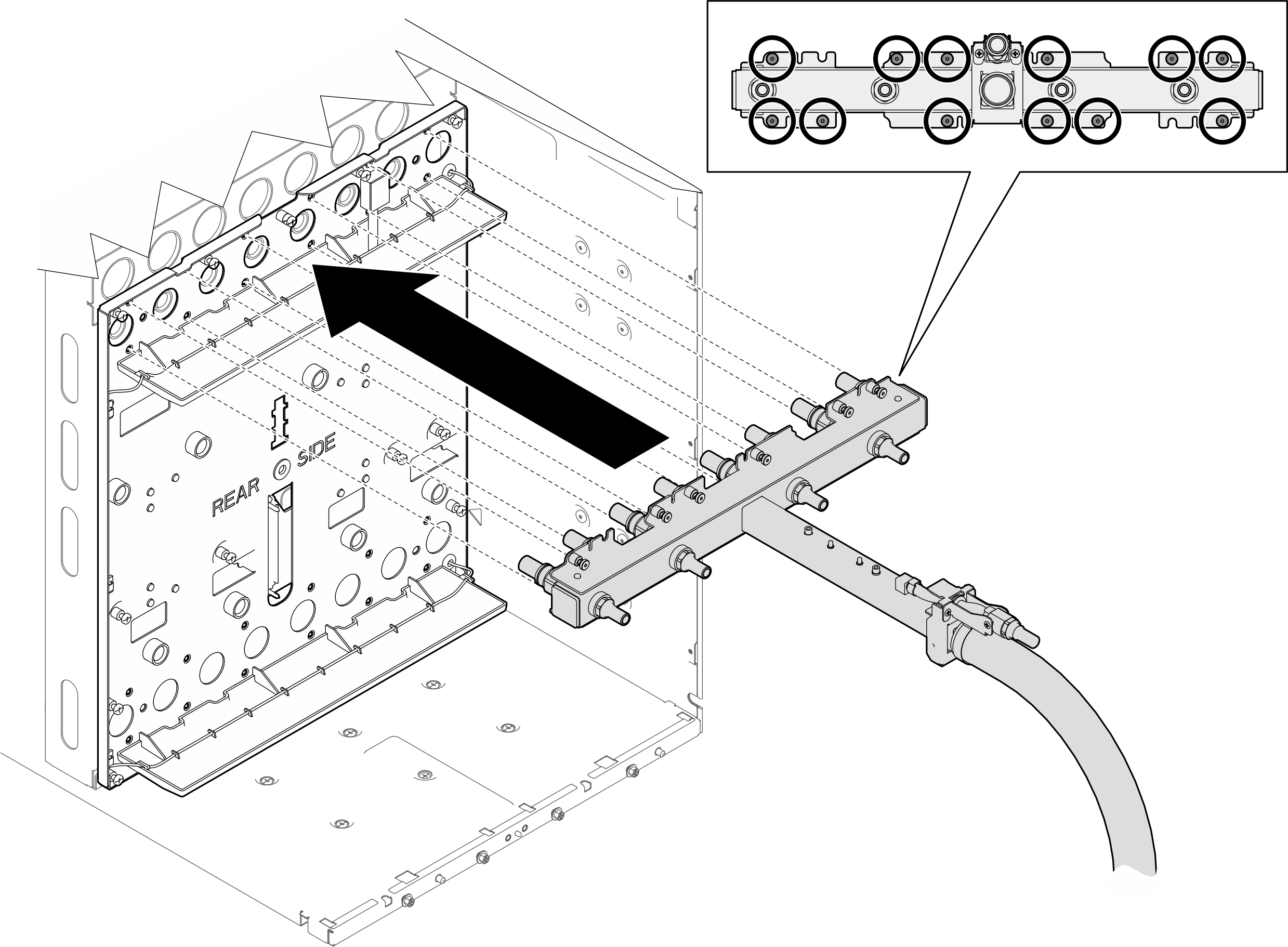

      図 4. 下部多岐管の取り付け。

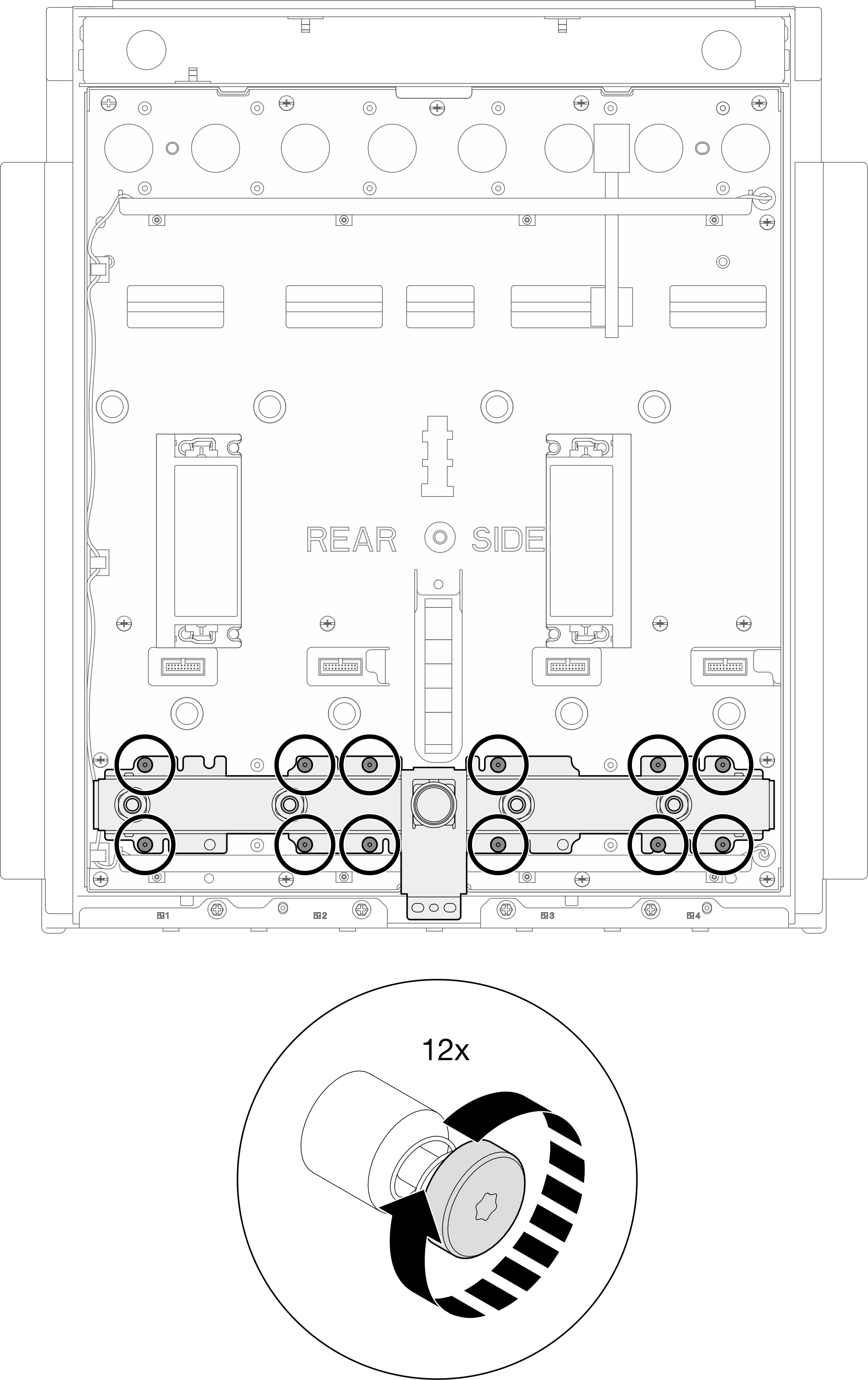

    2. 下部多岐管に 12 本の T10 ねじを取り付けて、中央プレートに固定します。
      図 5. 下部多岐管へのねじの取り付け

    3. 2 本の PH2 ねじを取り付けて、下部多岐管をエンクロージャーに固定します。
      図 6. 下部多岐管へのねじの取り付け

  4. 上部多岐管 (赤いラベルのホース) を取り付けます。

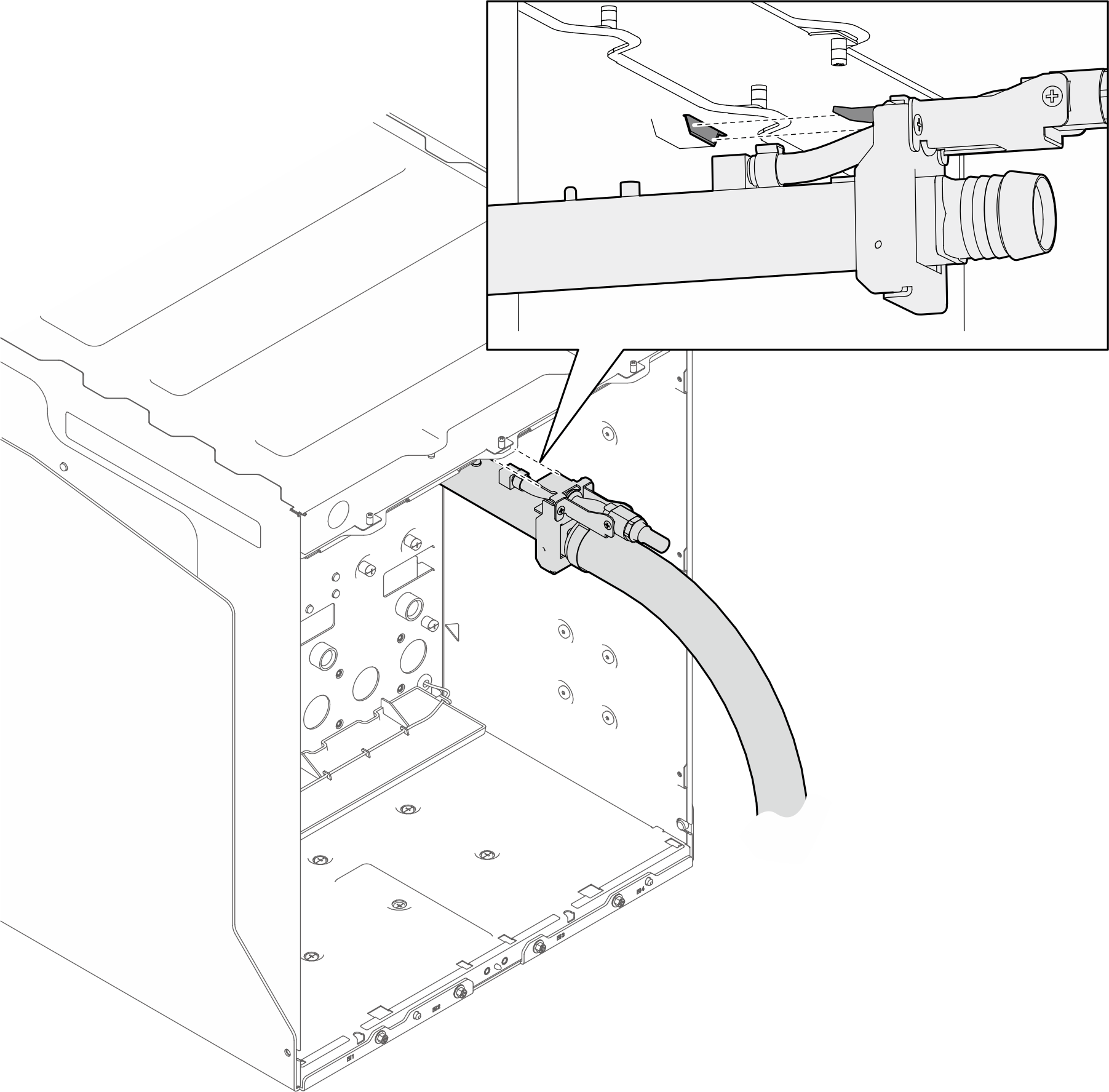

    1. 拡張ドライバーを使用して、上部多岐管をエンクロージャーに取り付けます。
      図 7. 上部多岐管の取り付け

    2. 多岐管のタブをエンクロージャーの上部下のスロットに挿入します。
      図 8. エンクロージャーのスロットへの上部多岐管タブの挿入

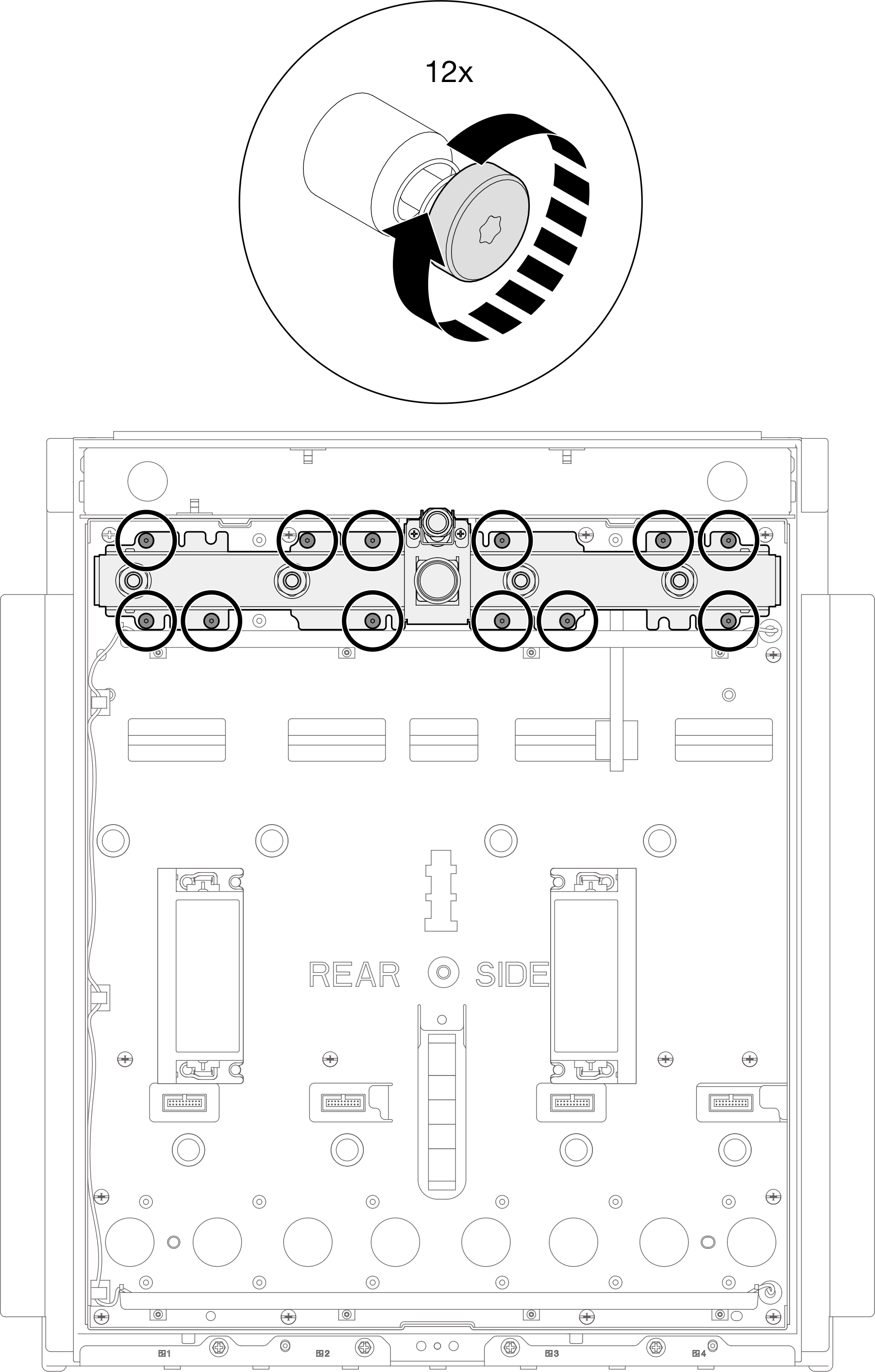

    3. 下部多岐管に 12 本の T10 ねじを取り付け、延長ドライバーで中央プレートに固定します。
      図 9. 上部多岐管およびエンクロージャーへのねじの取り付け

多岐管のエア抜き処理の実行​

  1. 次のコンポーネントをエンクロージャーに再び取り付けます。
    1. すべての電力変換ステーション (PCS) ケージを取り付けます。電力変換ステーション (PCS) ケージの取り付けを参照してください。
    2. すべての電力変換ステーション (PCS) を取り付けます。電力変換ステーション (PCS) の取り付けを参照してください。
    3. エンクロージャー前面にすべてのトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。
    重要
    多岐管の排水およびエア抜き処理を実行するときは、電源コードを PCS に接続しないでください。
  2. すべての電源コードが PCS から取り外されていることを確認します。
  3. 上段ブリーダーのバルブを閉じます。
    図 10. 上段ブリーダーのバルブを閉じる

  4. 上段多岐管のブリーダー・ポートからカバーを取り外します。次に、上段のブリーダーをブリーダー・ポートに接続します。
    図 11. 上段多岐管のブリーダー・ポートへの上段ブリーダーの接続

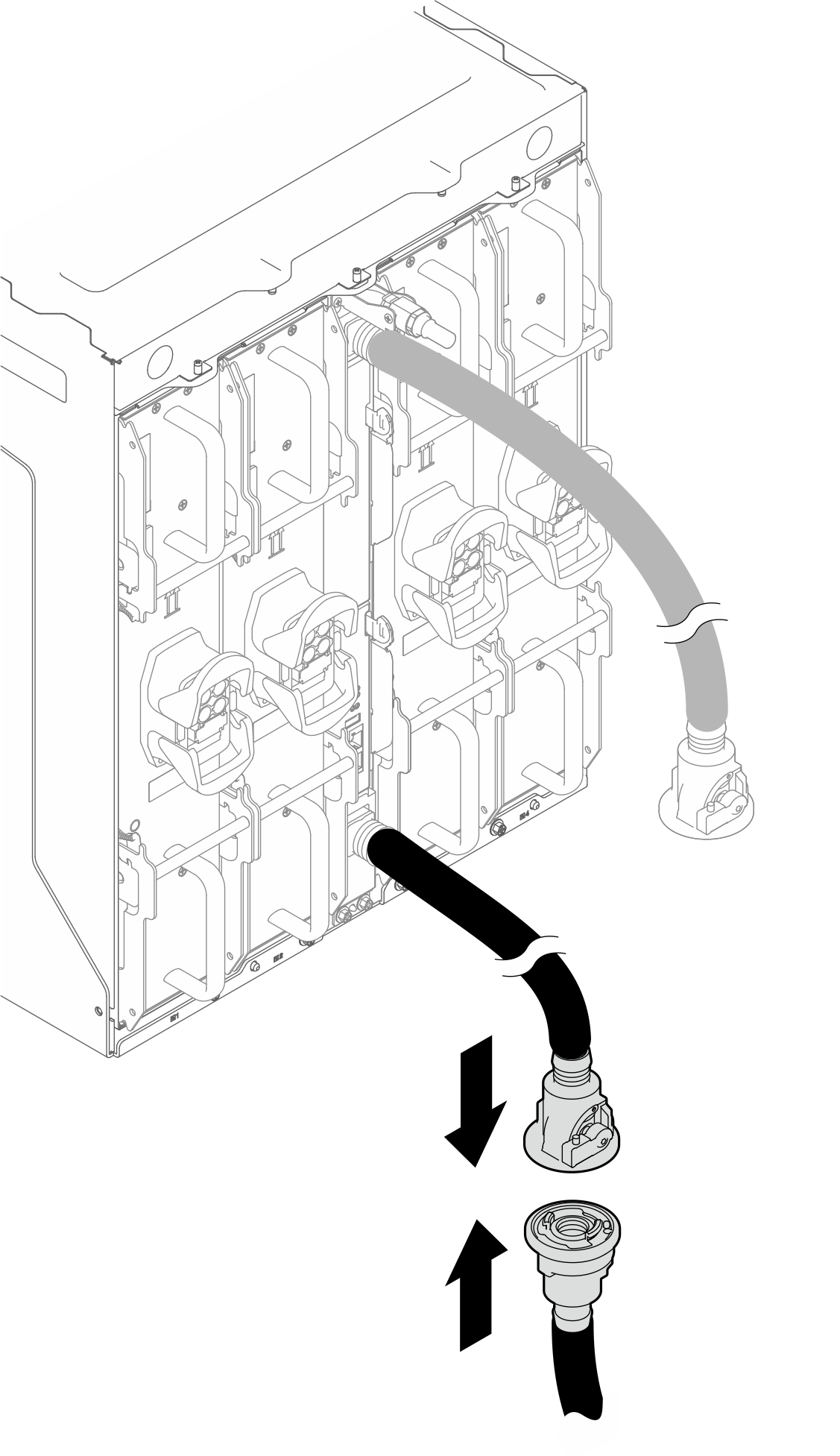

  5. ファシリティ・サプライ・ホースを下部多岐管に接続します。
    図 12. 下部多岐管へのファシリティ・サプライ・ホースの接続

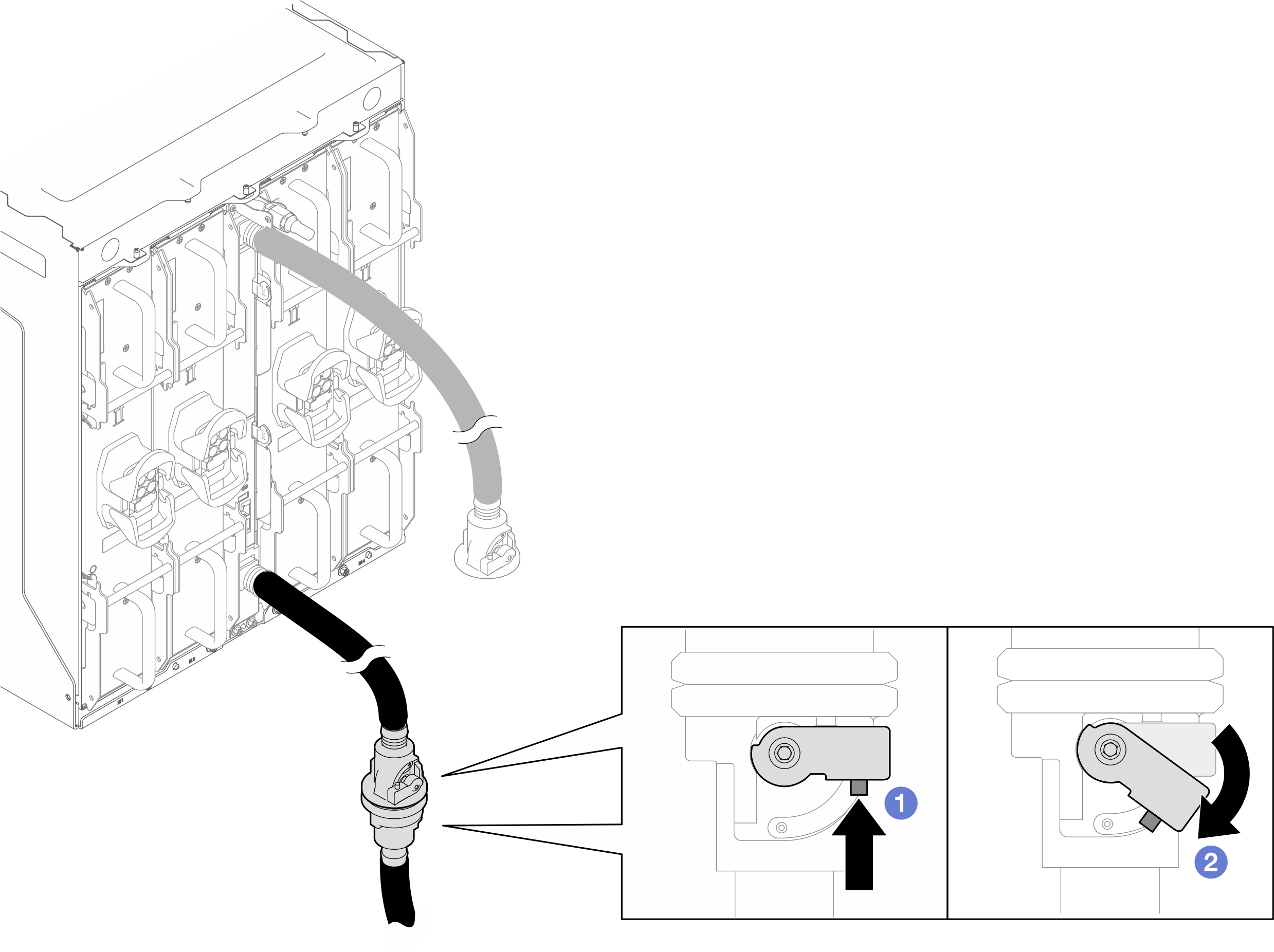

  6. 下部多岐管とファシリティ・サプライ・ホースのバルブを部分的に開きます。
    1. ボール・バルブ・スイッチのボタンを押します
    2. スイッチを部分的に回転させて、バルブを約 1/4 開きます。
    注
    ボール・バルブを完全に開かないでください。そうしないと、ラックを充填する際に流量を制御する能力が低下します。
    図 13. 下部多岐管とファシリティ・サプライ・ホースのバルブを部分的に開きます

  7. 上段ブリーダーのバルブをゆっくり開けて、一定量の水が排出されるようにします。
    図 14. 上段ブリーダーのバルブを開く

  8. 一定量の水がバケツに排出されるか、吹出しホースで泡が最小限になったら、上段ブリーダーのバルブを閉じます。

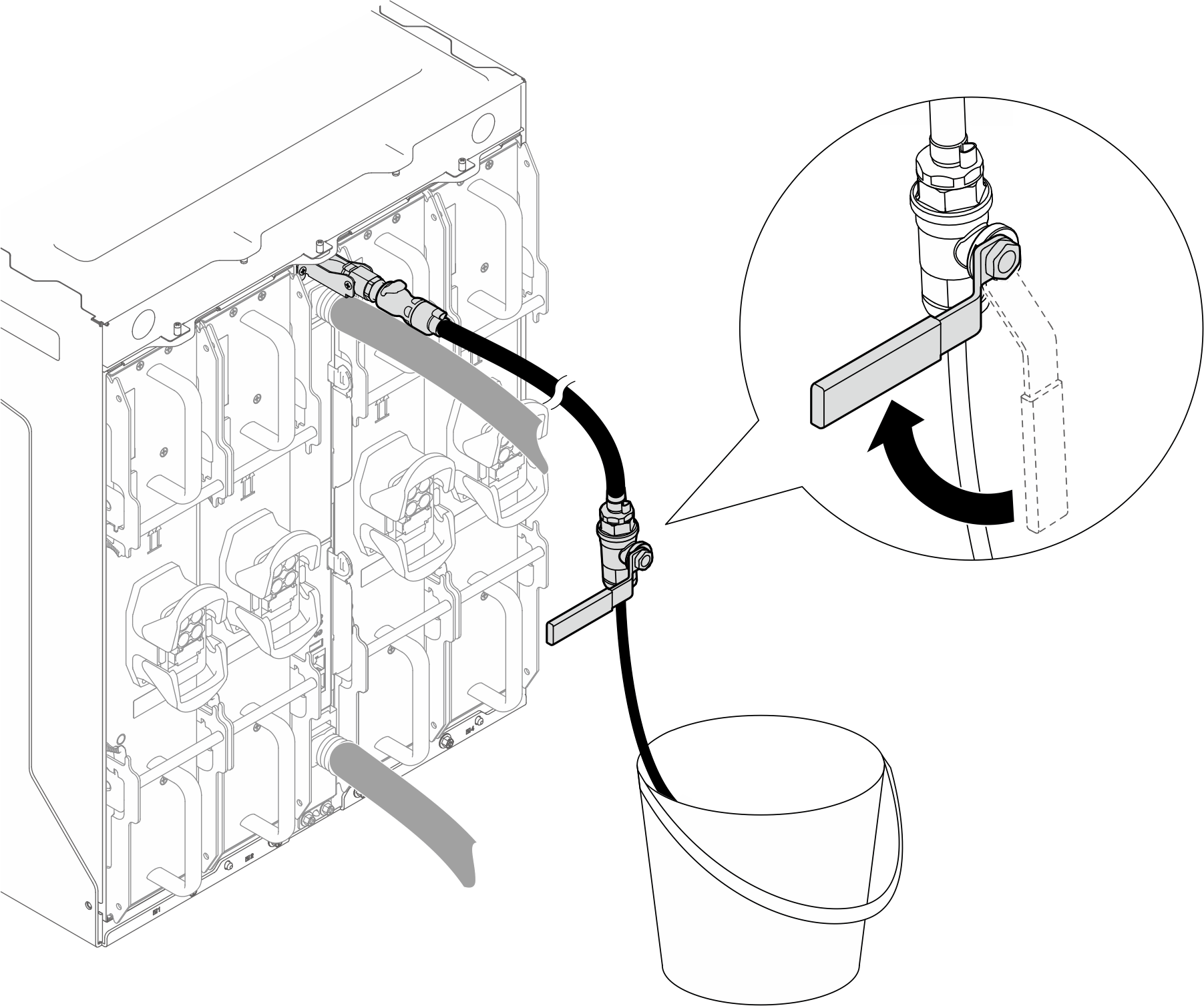

    図 15. 上段ブリーダーのバルブを閉じる

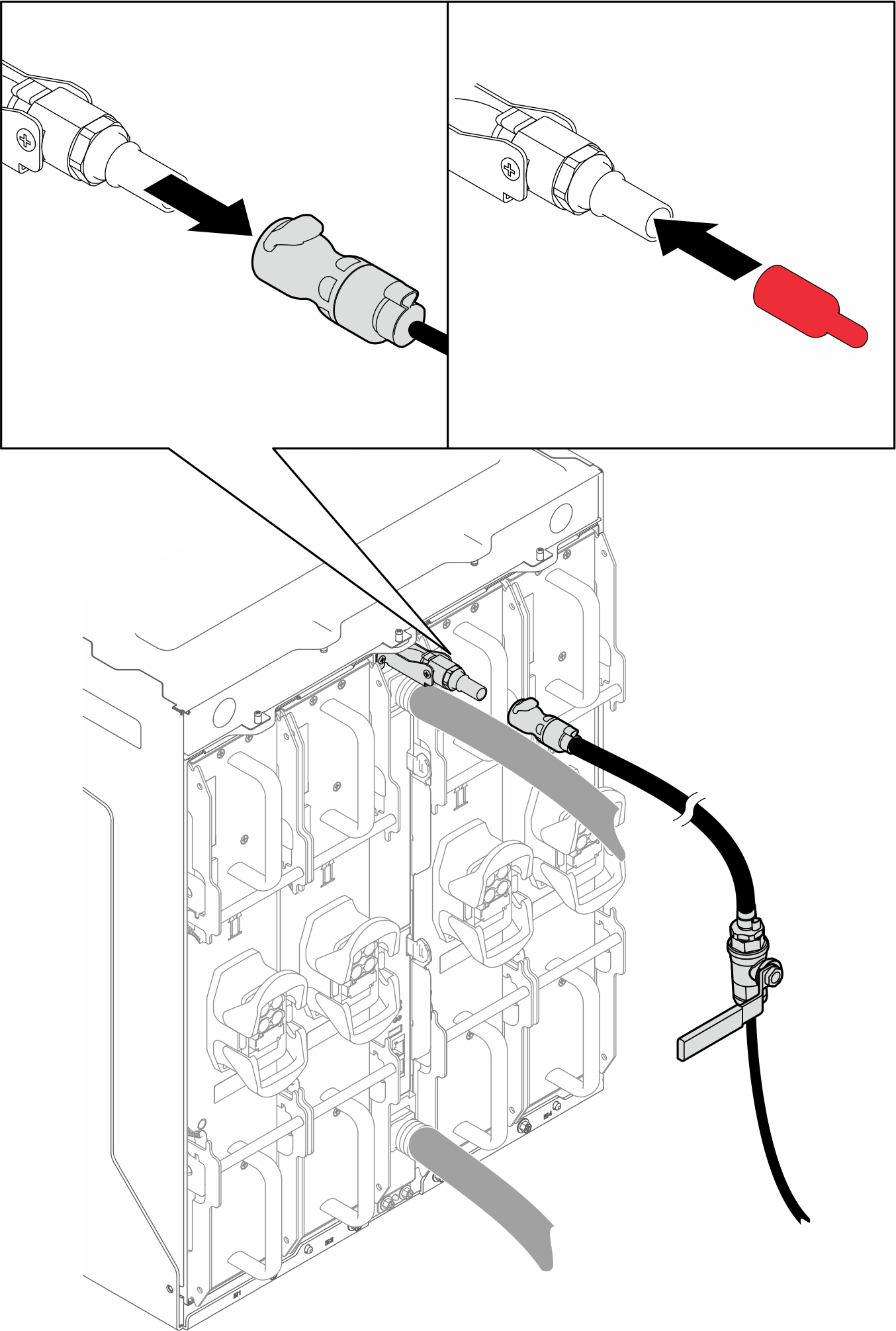

  9. 上段多岐管から上段ブリーダーを外します。カバーをブリーダー・ポートに再度取り付けます。
    図 16. 多岐管からの上段ブリーダーの取り外し

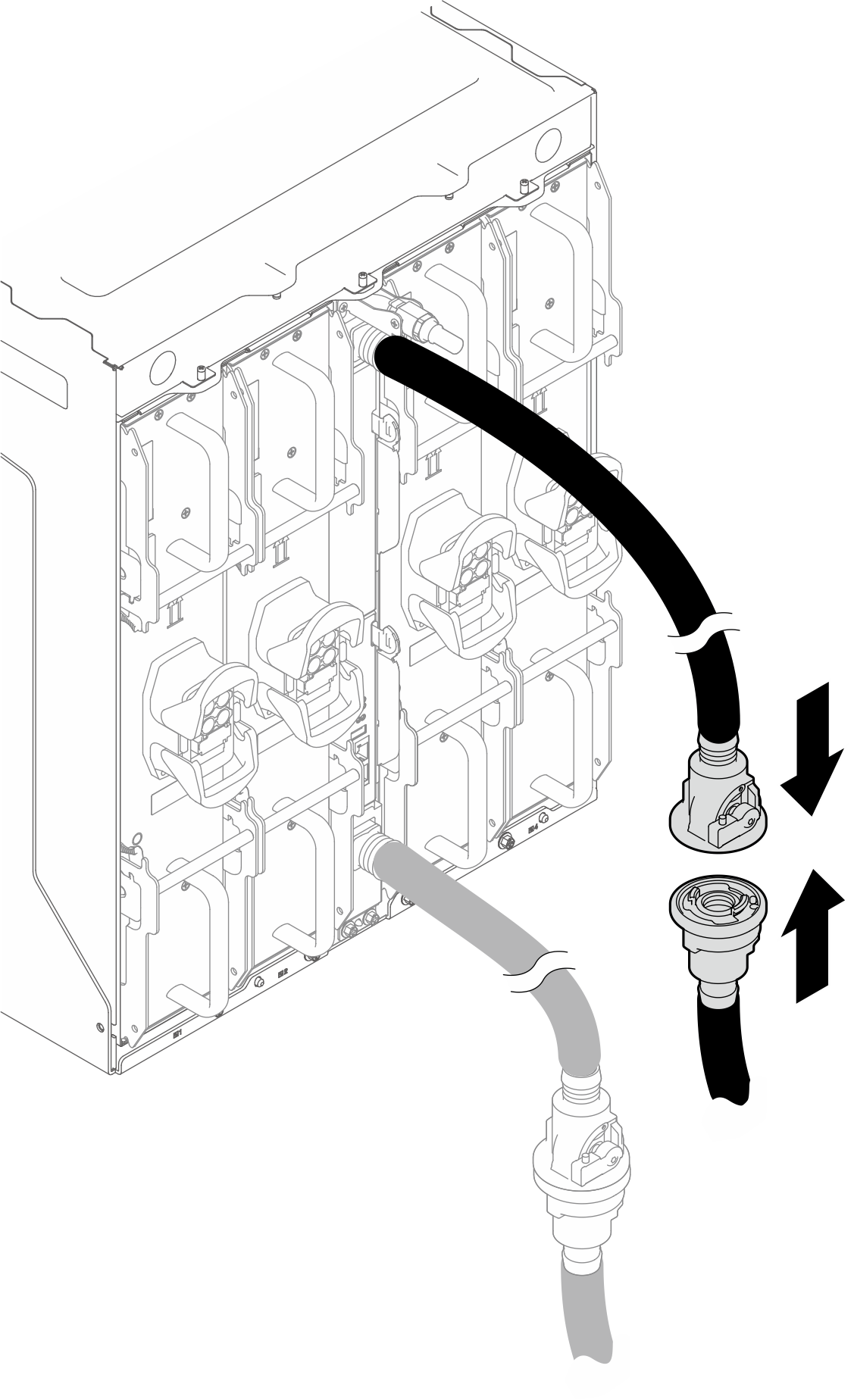

  10. ファシリティ・リターン・ホースを上部多岐管に接続します。
    図 17. 上部多岐管へのリターン・ホースの接続

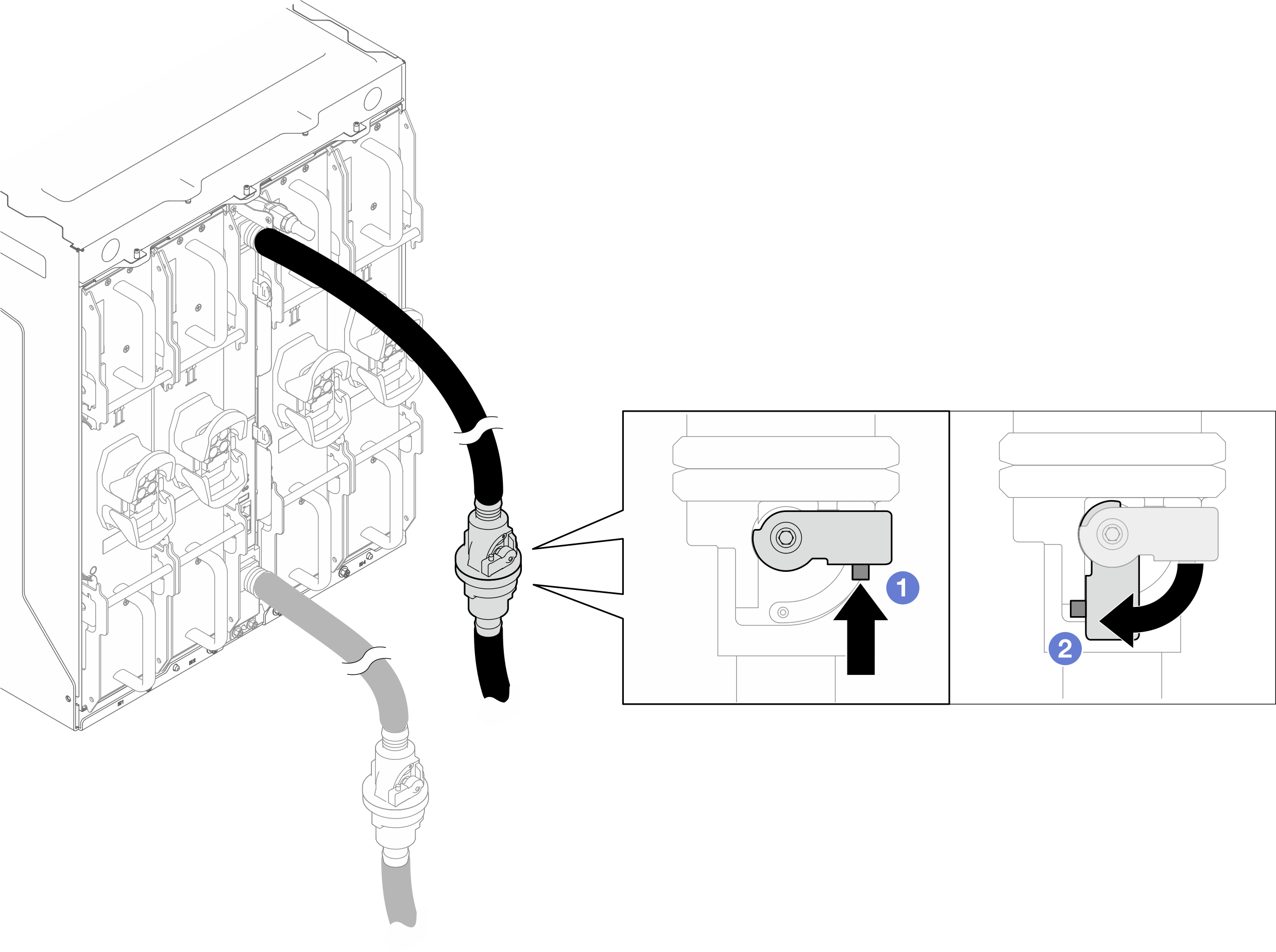

  11. 上部多岐管とファシリティー・リターン・ホースのバルブを開きます。
    1. ボール・バルブ・スイッチのボタンを押します
    2. 下の図のようにスイッチを回転させてバルブを開きます。
    図 18. 上部多岐管とファシリティー・リターン・ホースのバルブを開く

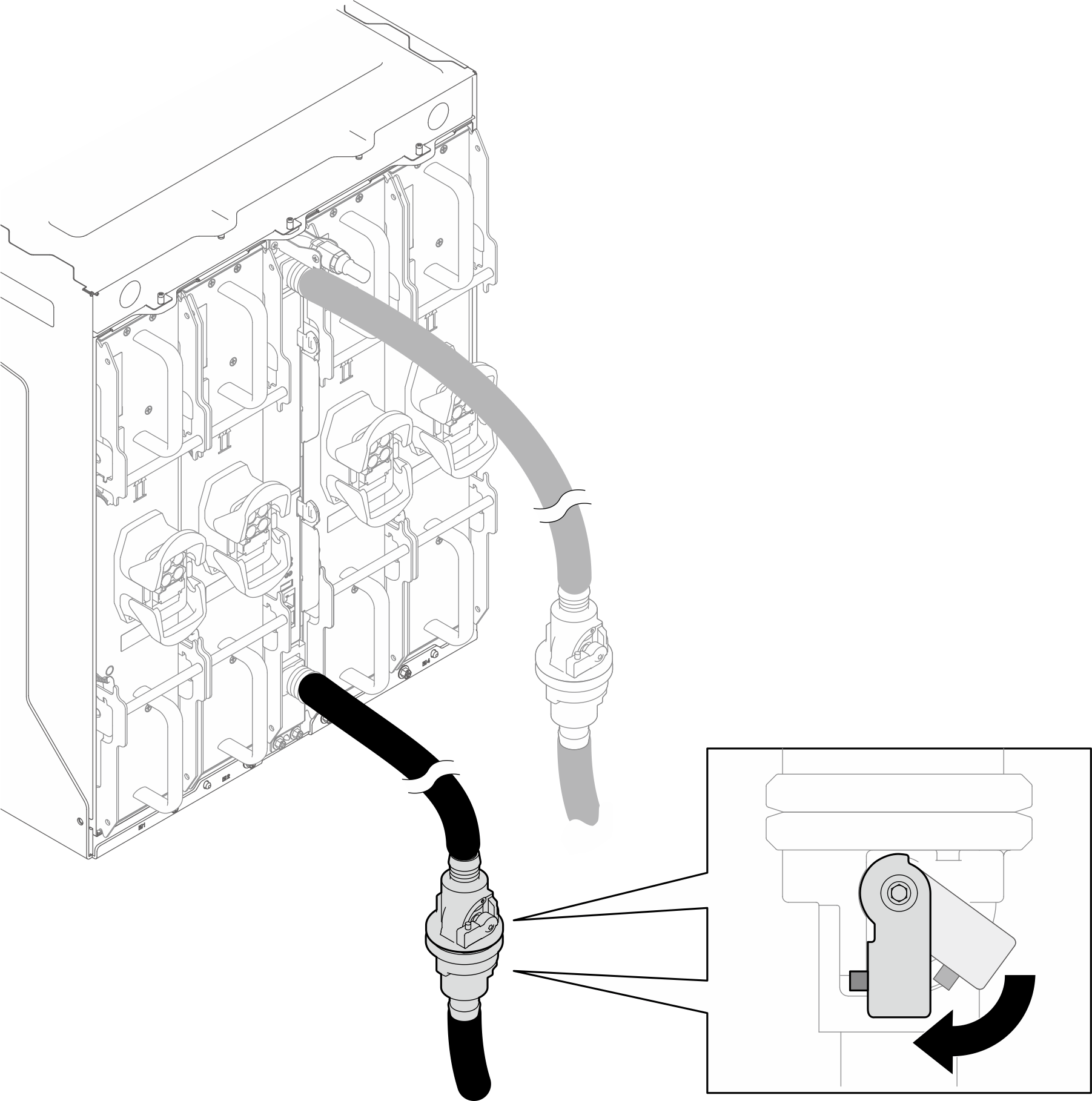

  12. 下部多岐管とファシリティ・サプライ・ホースのバルブを完全に開きます。
    図 19. 下部多岐管とファシリティ・サプライ・ホースのバルブを完全に開く。

  13. 電源コードを取り付けます。
    重要
    多岐管の排水およびエア抜き処理を実行するときは、電源コードを PCS に接続しないでください。
    1. 電源ソケット・ラッチをオープン位置まで回転させます。
    2. 電源コードを電源ソケットに接続します。
    3. ラッチを閉じた位置まで回転させ、電源コードを所定の位置に固定します。
    図 20. PCS 電源コードの接続

完了したら

  1. SMM3 を取り付けます。SMM3 の取り付けを参照してください。

  2. 空のフィラーを取り付けます。空のフィラーの取り付けを参照してください。

  3. ラック・フレームの面ファスナー・タイを使用して、多岐管ホースを固定します。面ファスナー・タイの位置については、以下の図を参照してください。

    図 21. 多岐管ホースを固定するための面ファスナー・タイ

注

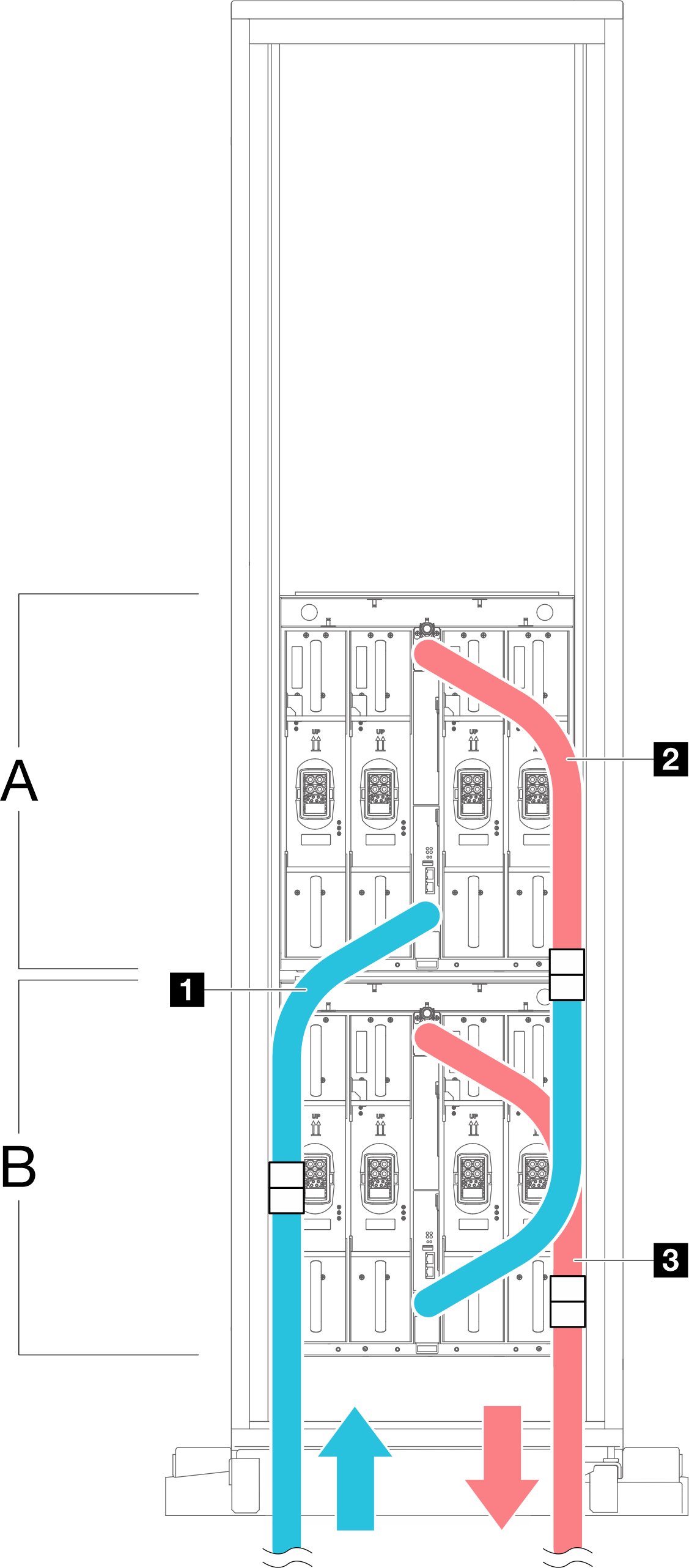

N1380 エンクロージャーがラック内でシリアル・フロー構成として機能するには、空のフィラーにあるホース・ガイド・ラベルに従ってください。詳しくは、以下の表と図を参照してください。
A 1 つ目のエンクロージャー
B 2 つ目のエンクロージャー
1 1 つ目のエンクロージャーのホース・サプライ - ファシリティー・サプライに接続
2 1 つ目のエンクロージャーのホース・リターン - 2 つ目のエンクロージャーのホース・サプライに接続
3 2 つ目のエンクロージャーのホース・リターン - ファシリティー・リターンに接続
青はサプライを示し、赤はリターンを示しています。
図 22. シリアル水流構成多岐管ホース接続
