安装歧管

按以下信息安装歧管。

关于本任务

必备工具

FRU for screw driver 中提供的加长型 PH2 螺丝刀
SMM3 MANI conduction plate gap pad（如果安装新的下歧管）
SMM3 MANI conduction plate （如果更换歧管导电板）

警告

水可能会引起皮肤和眼睛不适。请避免直接接触润滑液。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S038

警告

此过程应佩戴护目装置。

S040

警告

此过程应佩戴保护手套。

S042

危险

本产品中存在水或水溶液，因此会有触电危险。请避免用湿手或在有溅水的情况下操作或靠近带电设备。

注意

请阅读安装准则和安全检查核对表以确保操作安全。
操作计算机架散热系统中使用的任何经化学处理的水时，请确保遵循正确的处理过程。请确保水化学处理供应商提供了材料安全数据表（MSDS）和安全信息，且具有水化学处理供应商建议的恰当个人防护设备（PPE）。作为预防措施，建议使用防护手套和眼镜。
卸下或安装歧管时，请按下图中指定的位置握住歧管。

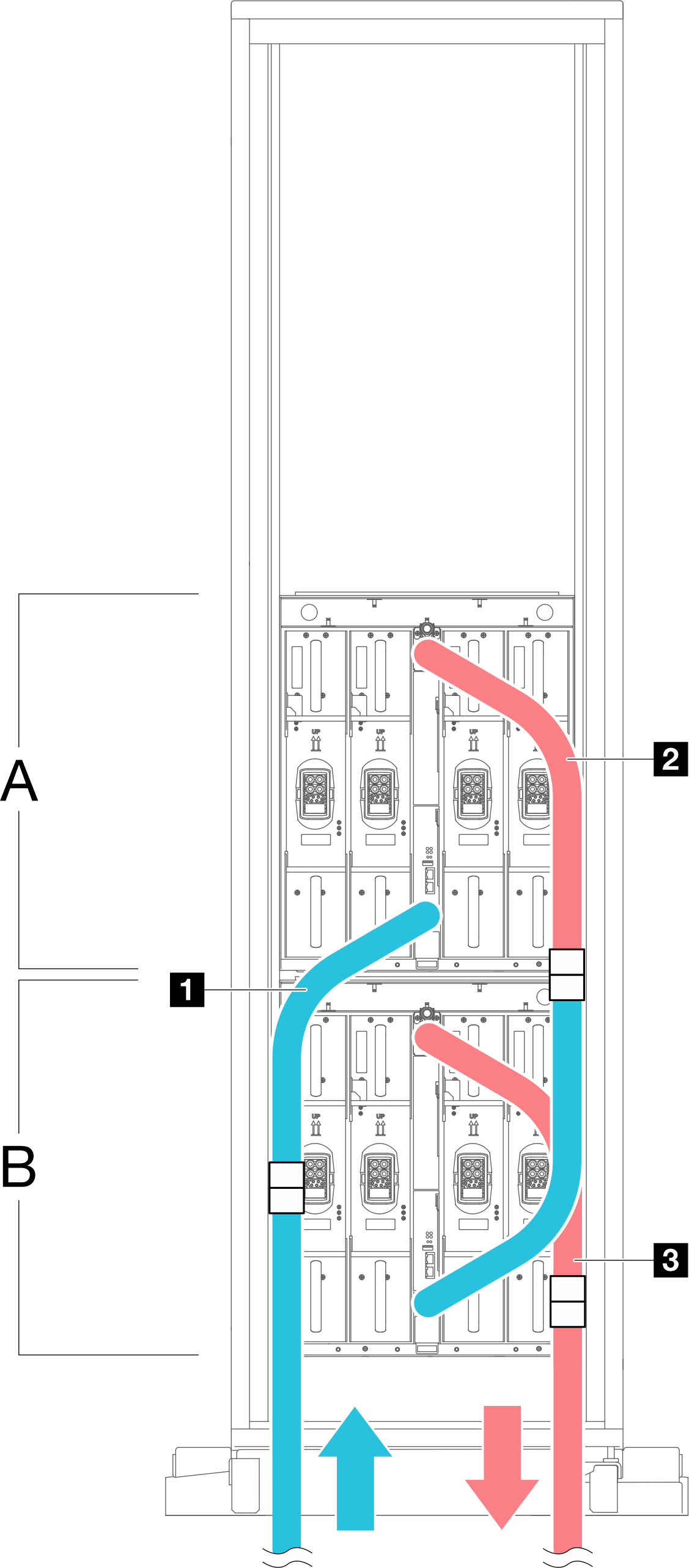

图 1. 歧管操作点

观看操作过程

关于此过程的视频请见 YouTube。

过程

先安装歧管，请参阅安装歧管。然后，完成歧管排气，请参阅执行歧管排气。

安装歧管

确保将所有托盘从机柜中卸下。请参阅从机柜上卸下托盘。
安装新的下歧管（蓝色标签软管）时，请将歧管导体安装到歧管上。
注
请检查歧管导体底部的间隙垫，如果间隙垫损坏或脱落，请更换新的间隙垫。如果安装新的歧管导体，请在安装前撕下间隙垫上的塑料薄膜。

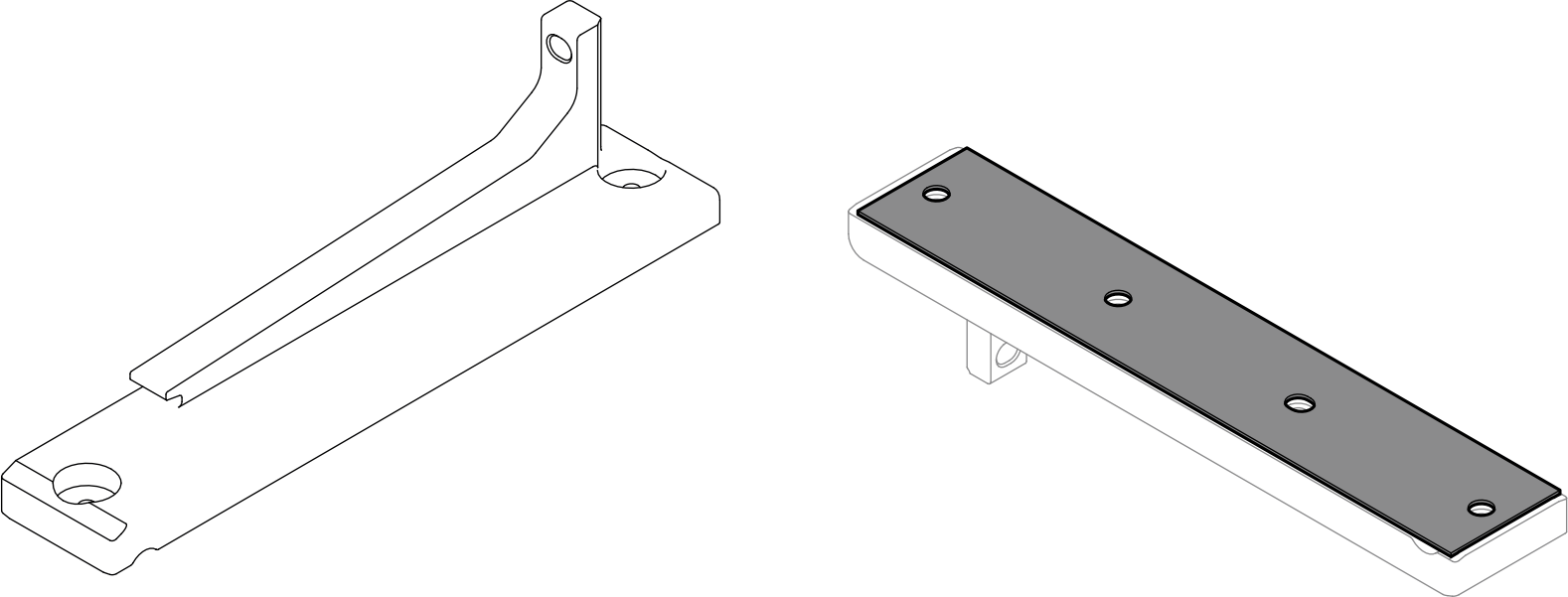

图 2. 歧管导体间隙垫

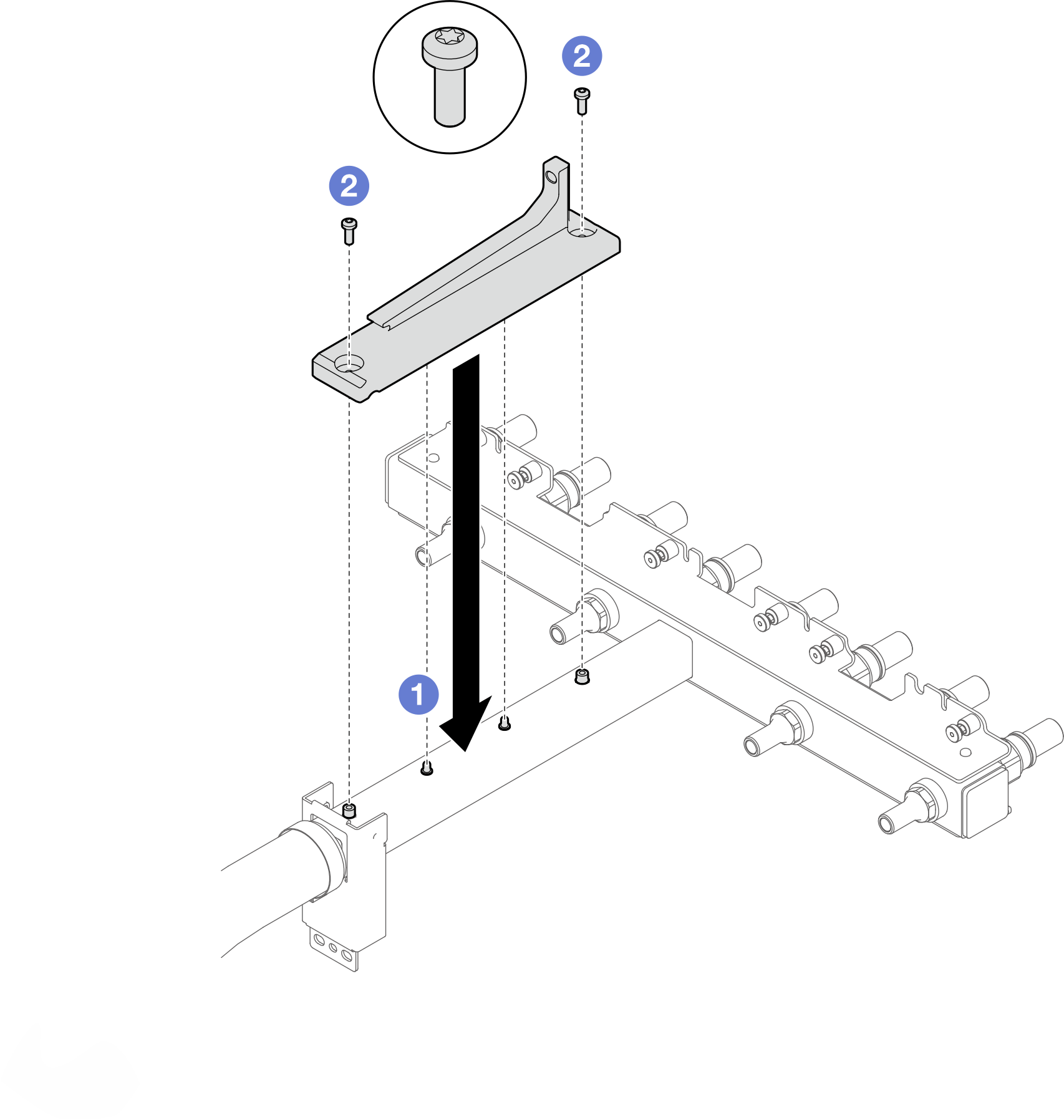

1. 将歧管导体与下歧管上的支柱对齐；然后，将歧管导体安装到歧管上。
2. 安装两颗 T10 螺钉以将歧管导体固定到下歧管。
图 3. 将歧管导体安装到新的下歧管上
安装下歧管（蓝色标签软管）。
1. 将下歧管安装到机柜中。

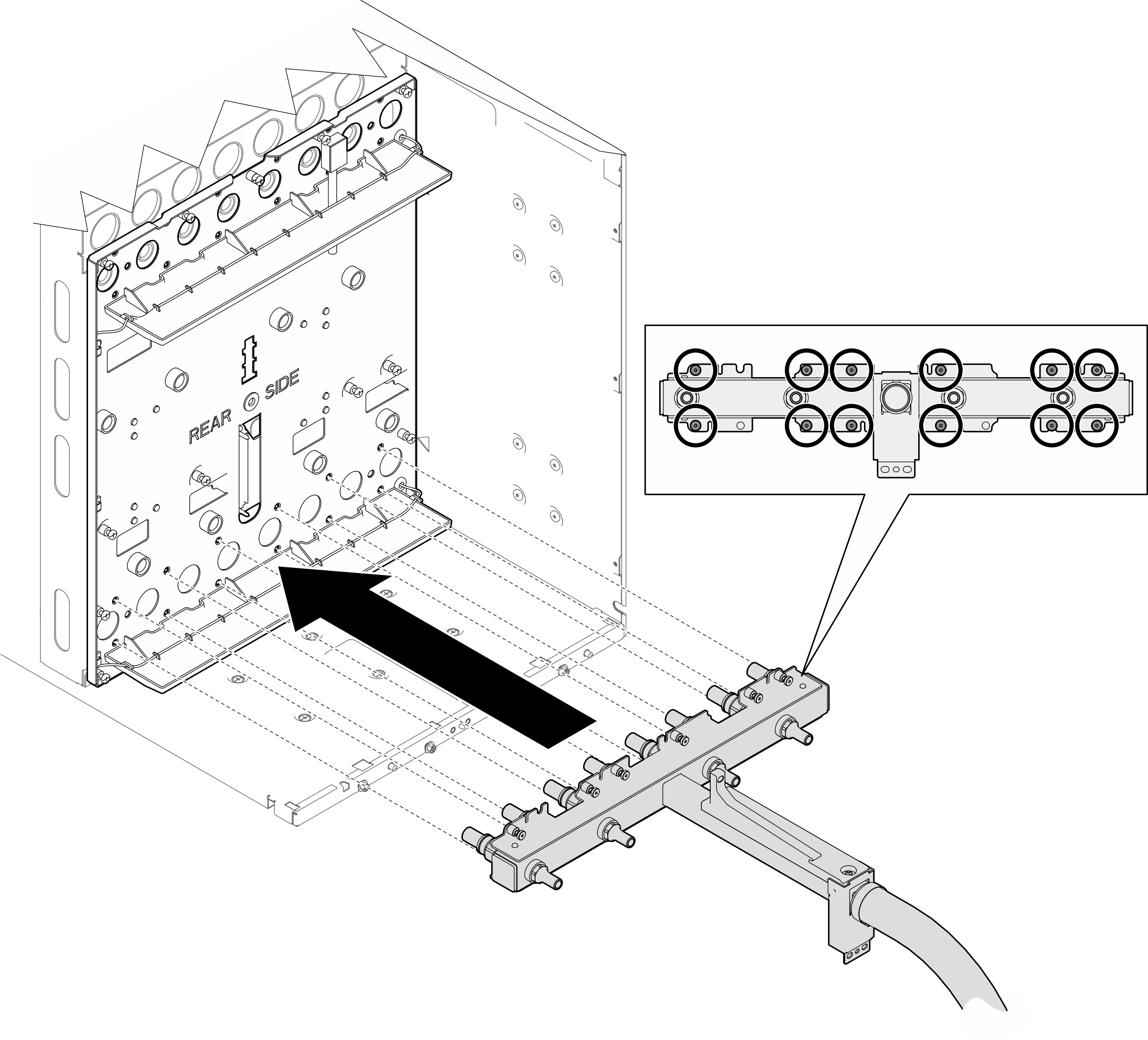

  图 4. 安装下歧管。

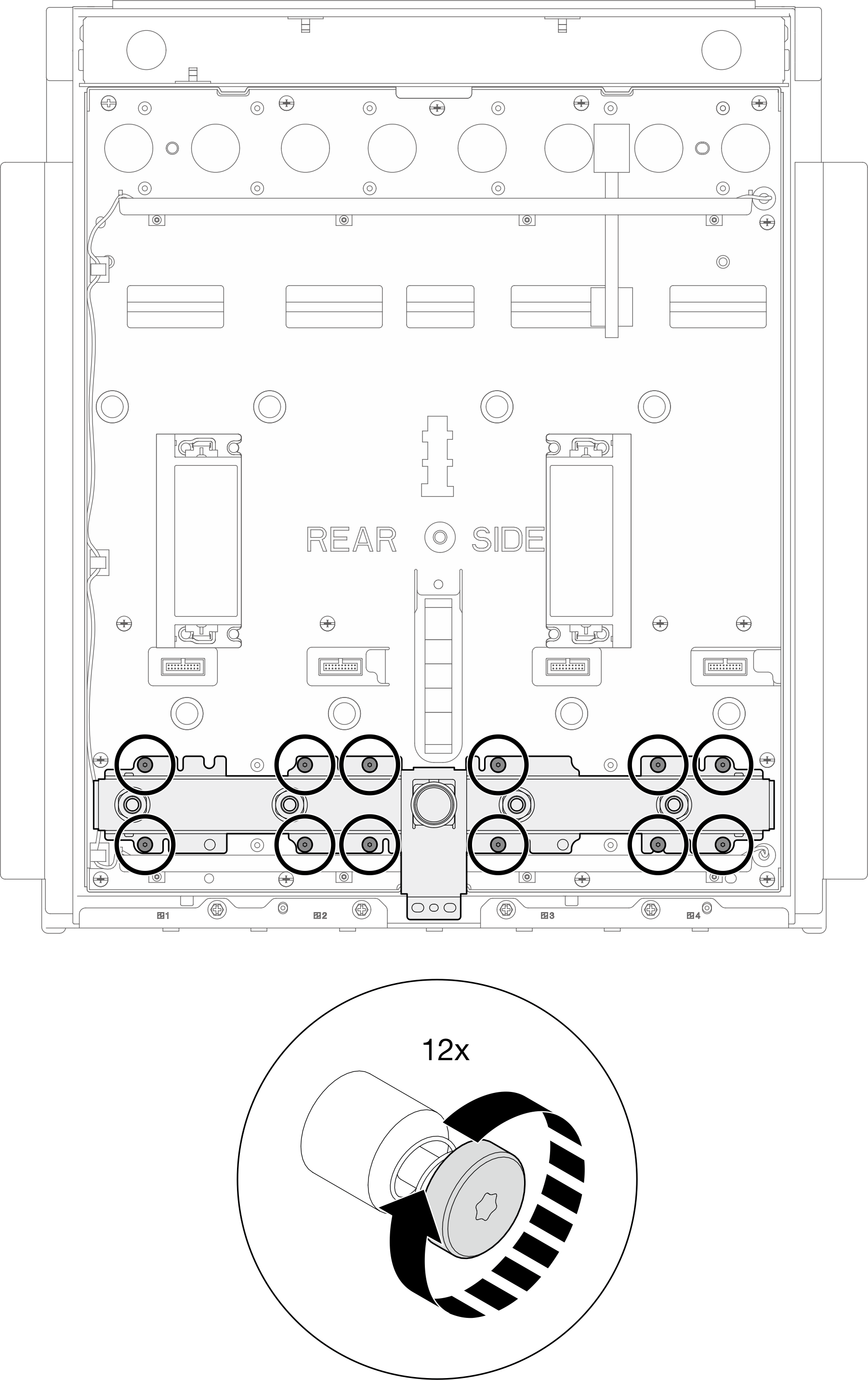

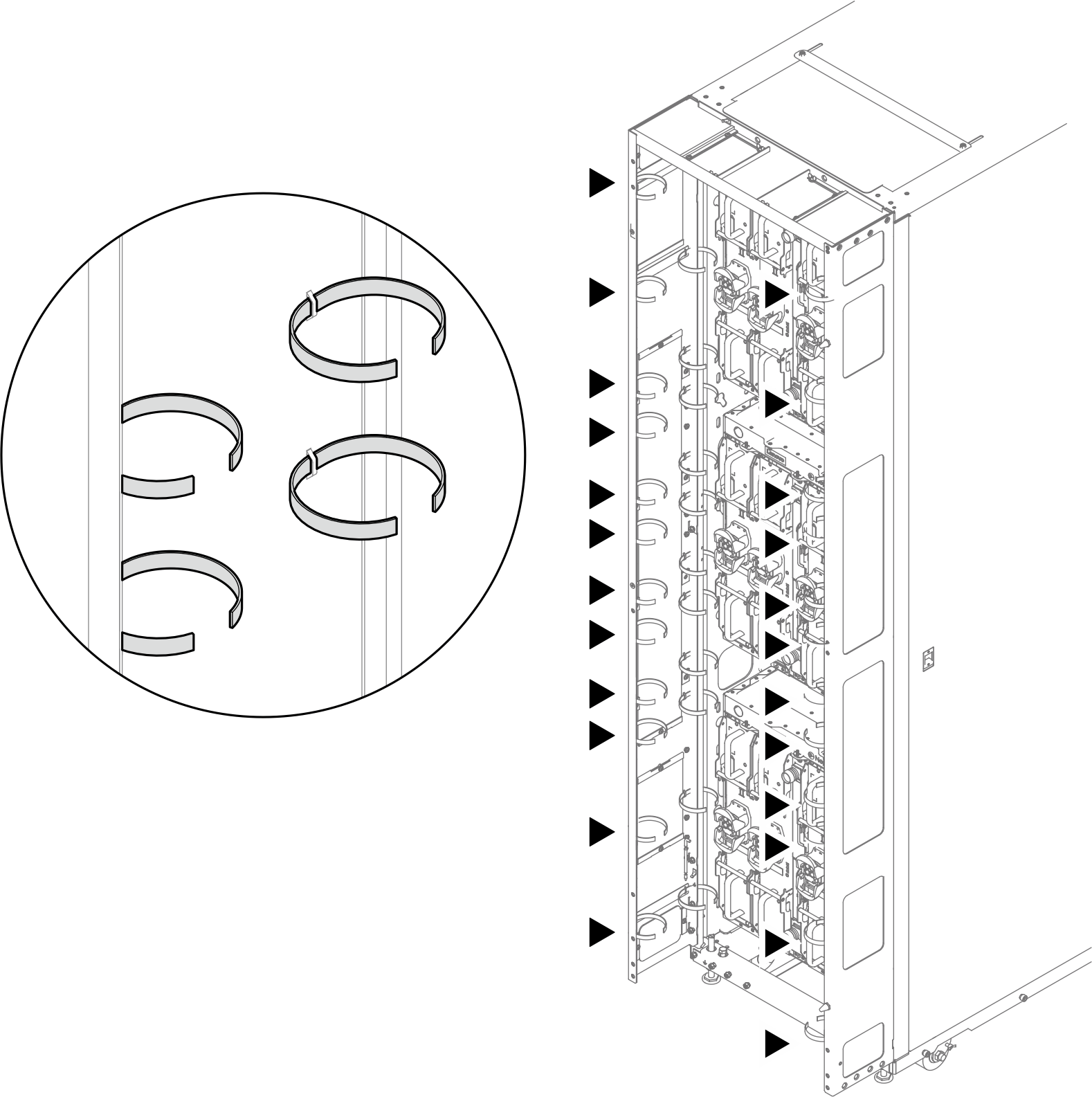

2. 将十二（x12）颗 T10 螺钉安装到下歧管，以将其固定到中板上。
  图 5. 将螺钉安装到下歧管
3. 安装两颗 PH2 螺钉以将下歧管固定到机柜上。
  图 6. 将螺钉安装到下歧管
安装上歧管（红色标签软管）。
1. 使用加长螺丝刀将上歧管安装到机柜上。

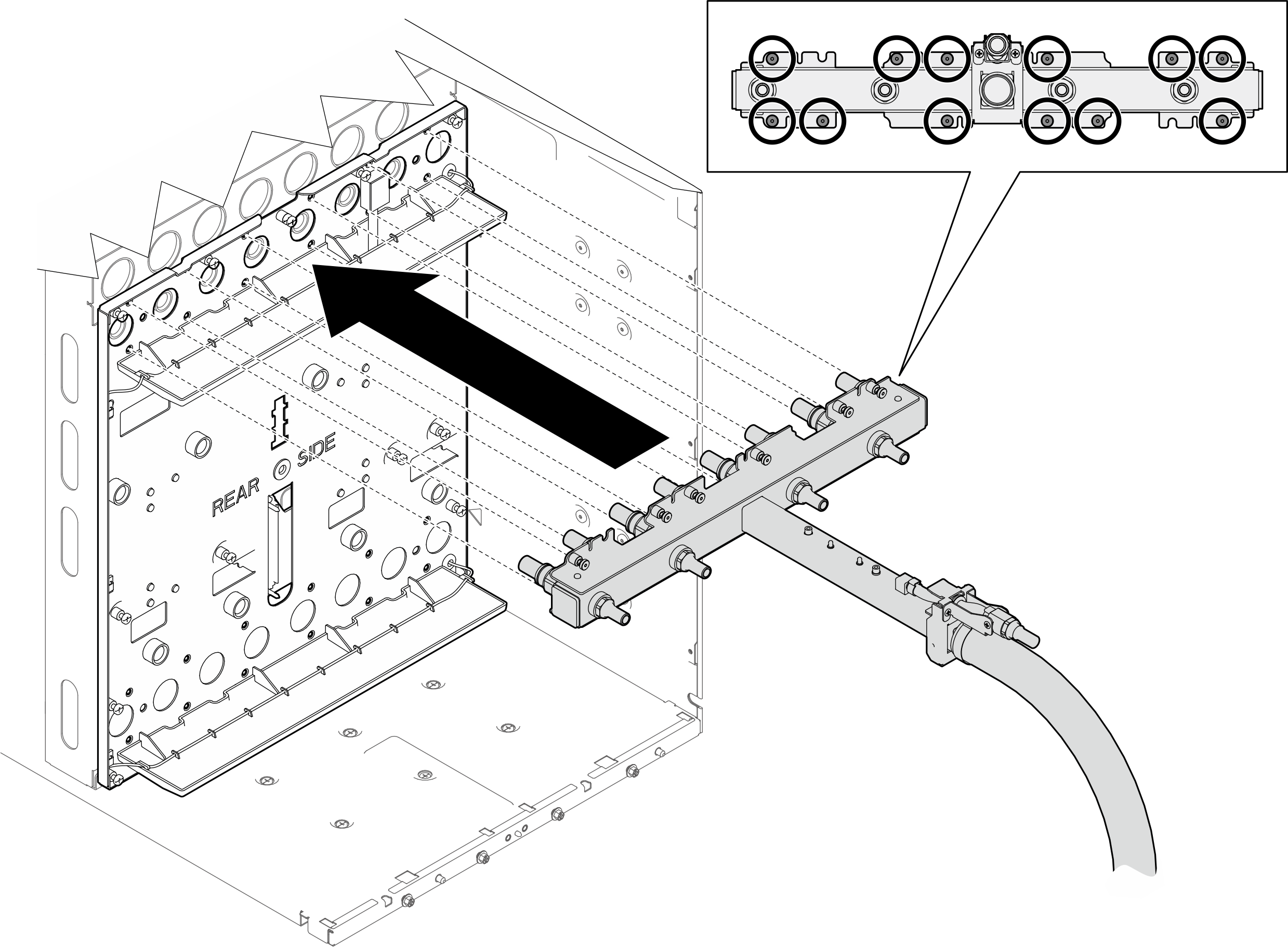

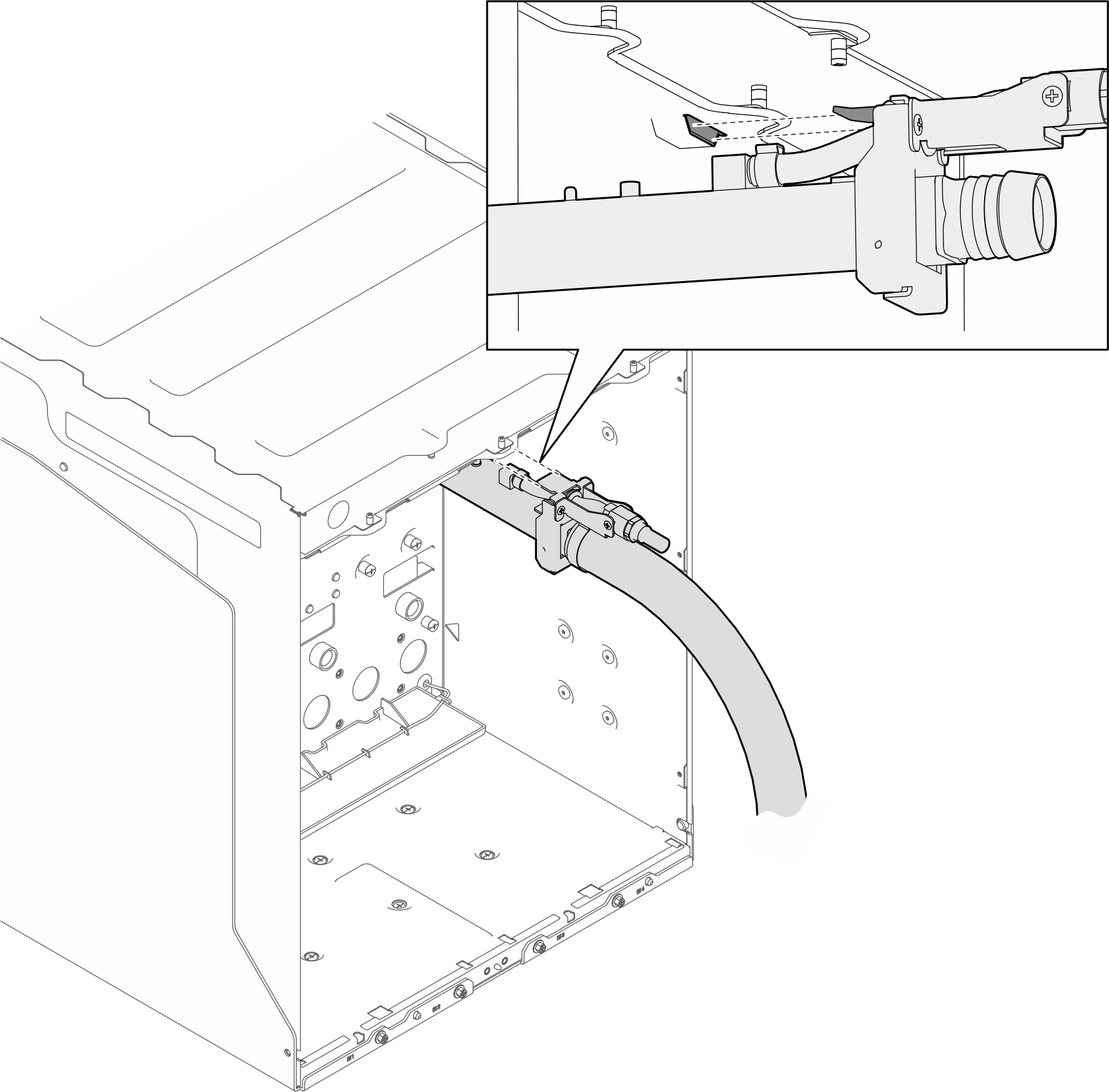

  图 7. 安装上歧管
2. 将歧管上的卡扣插入机柜顶部下方的插槽中。
  图 8. 将上歧管卡扣插入机柜上的插槽中

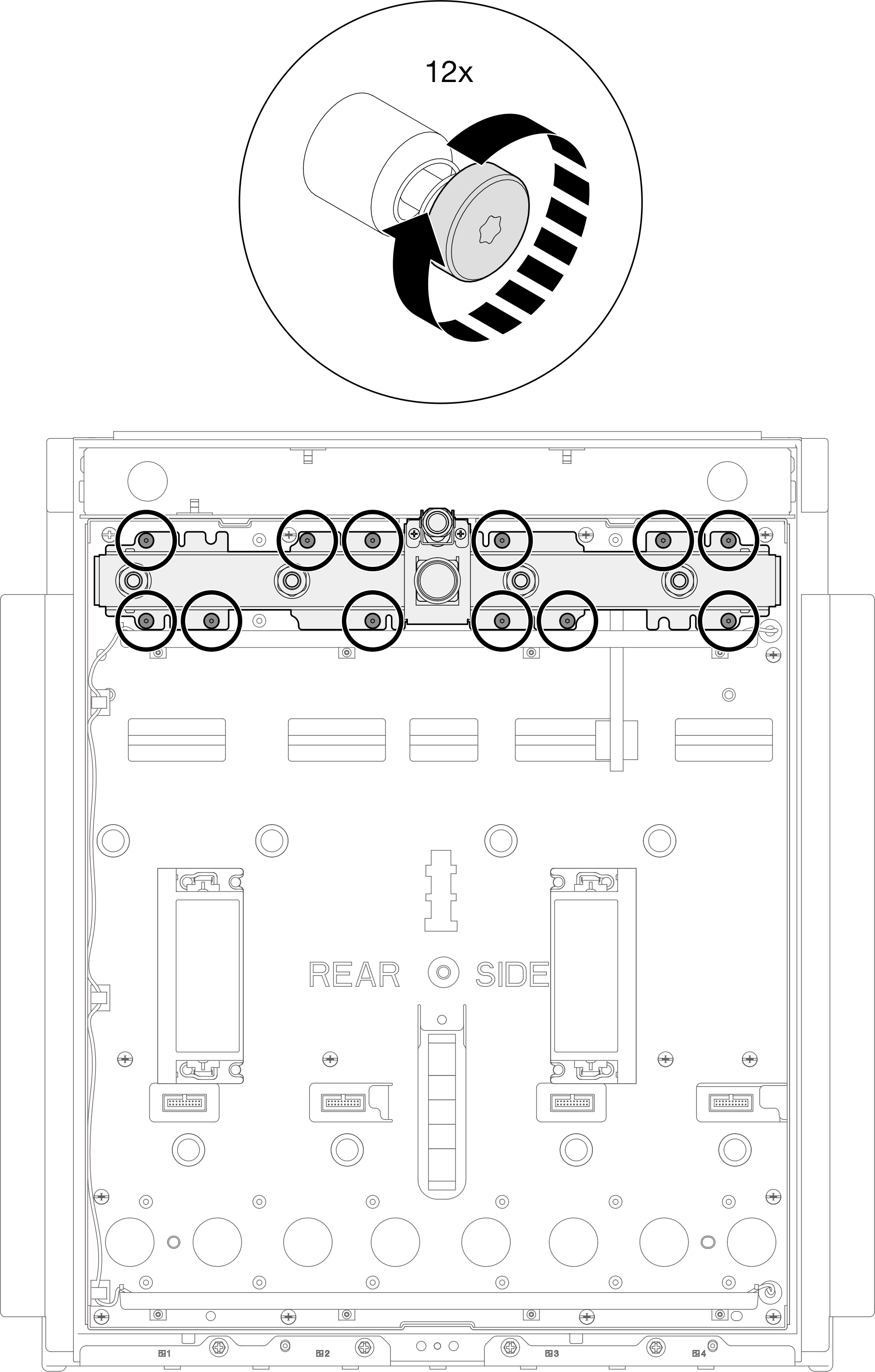

3. 使用加长螺丝刀在下歧管上安装十二颗 T10 螺钉，以将其固定到中板上。
  图 9. 将螺钉安装到上歧管和机柜上

执行歧管排气

将以下组件装回机柜：。
1. 安装所有电源转换站（PCS）仓。请参阅安装电源转换站（PCS）仓。
2. 安装所有电源转换站（PCS）。请参阅安装电源转换站（PCS）。
3. 将所有托盘装入机柜正面。请参阅在机柜中安装托盘。
注意
歧管排水和排气过程中，请勿将电源线连接到 PCS。
确保已从 PCS 上拔下所有电源线。
关闭上部排气软管的阀门。
图 10. 关闭上部排气软管的阀门
取下上歧管排气口的外盖。然后，将上部排气软管连接到该排气口。
图 11. 将上部排气软管连接到上歧管的排气口

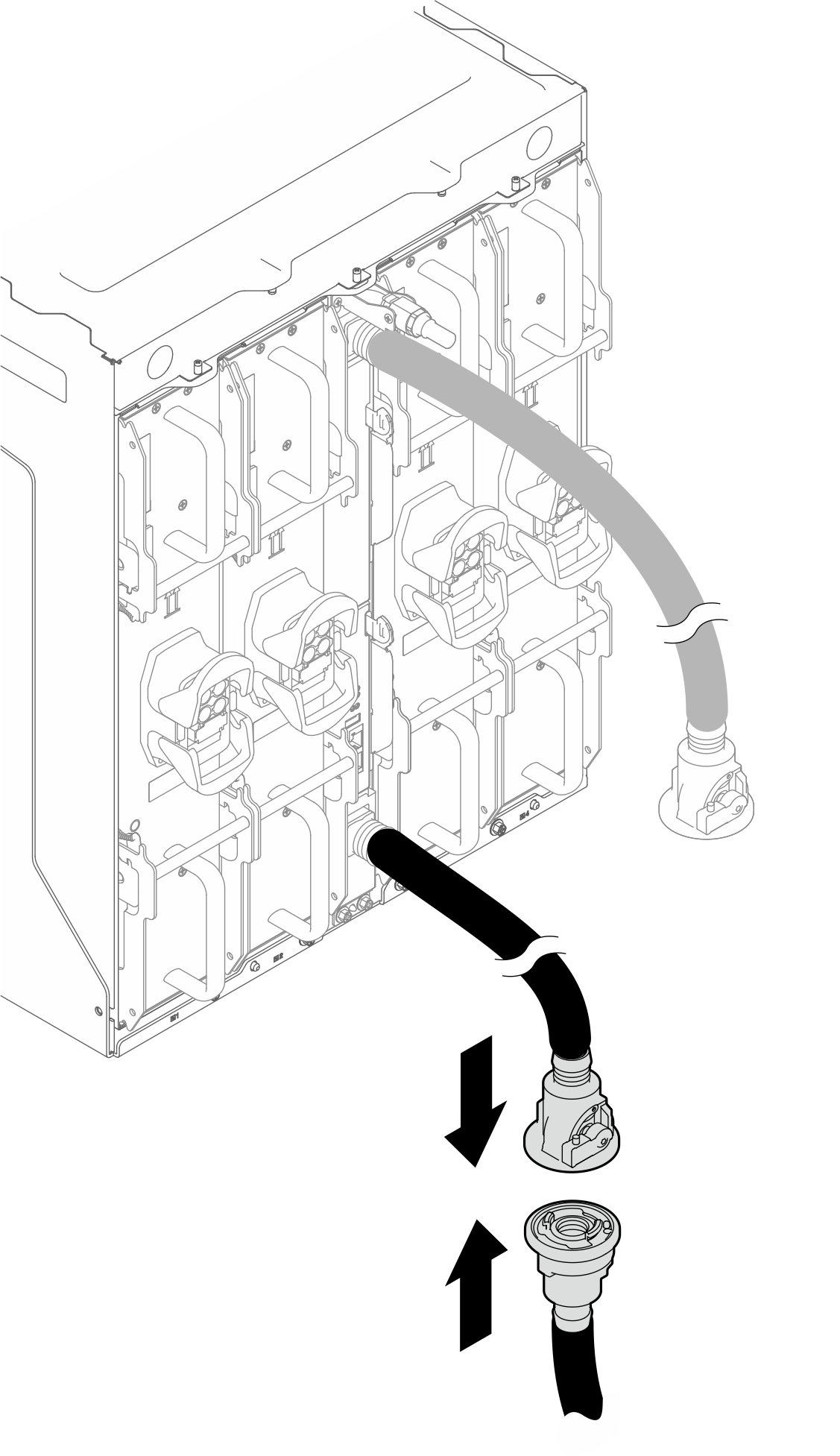

将设施供给软管连接到下歧管。
图 12. 将设施供给软管连接到下歧管

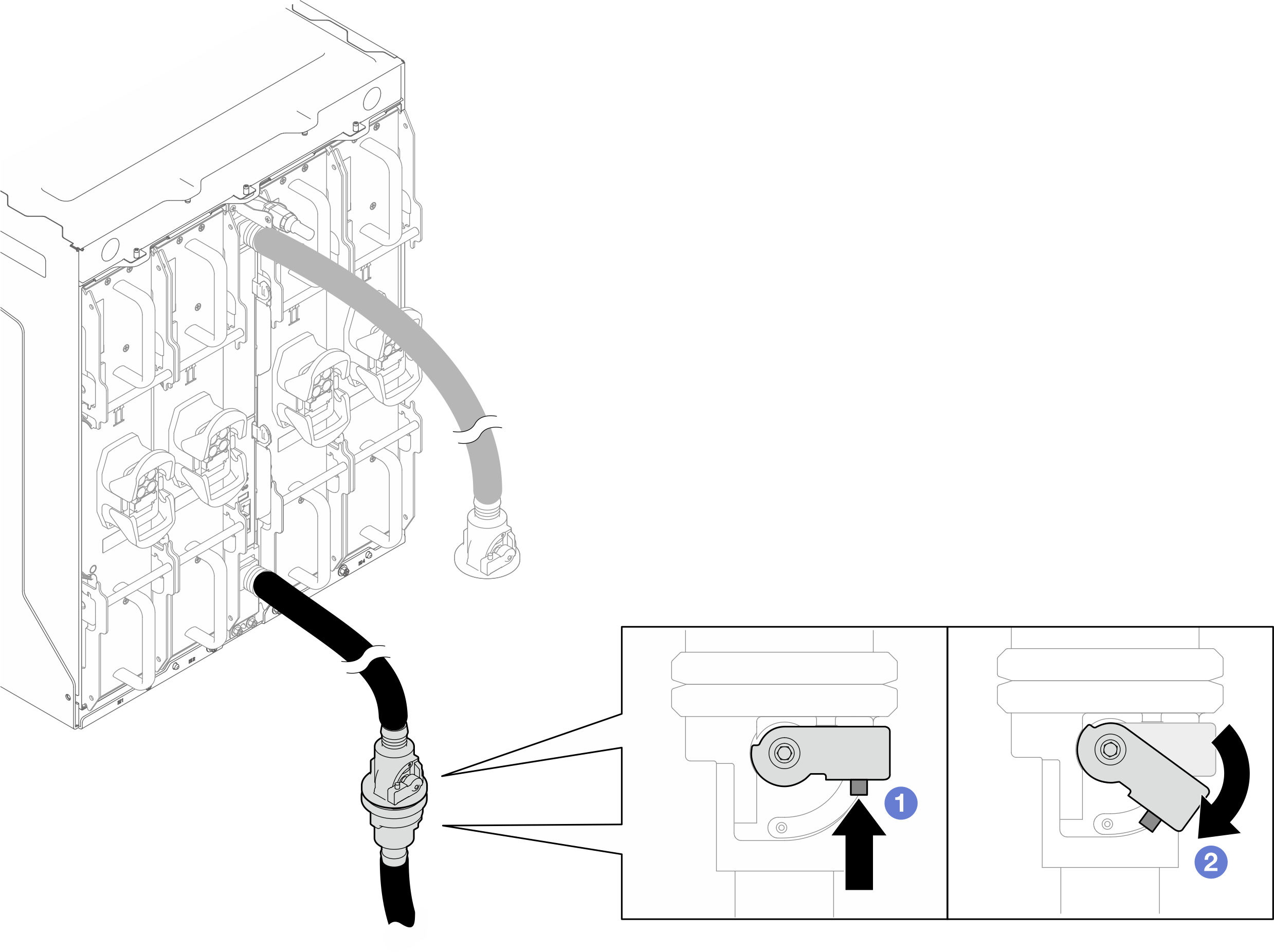

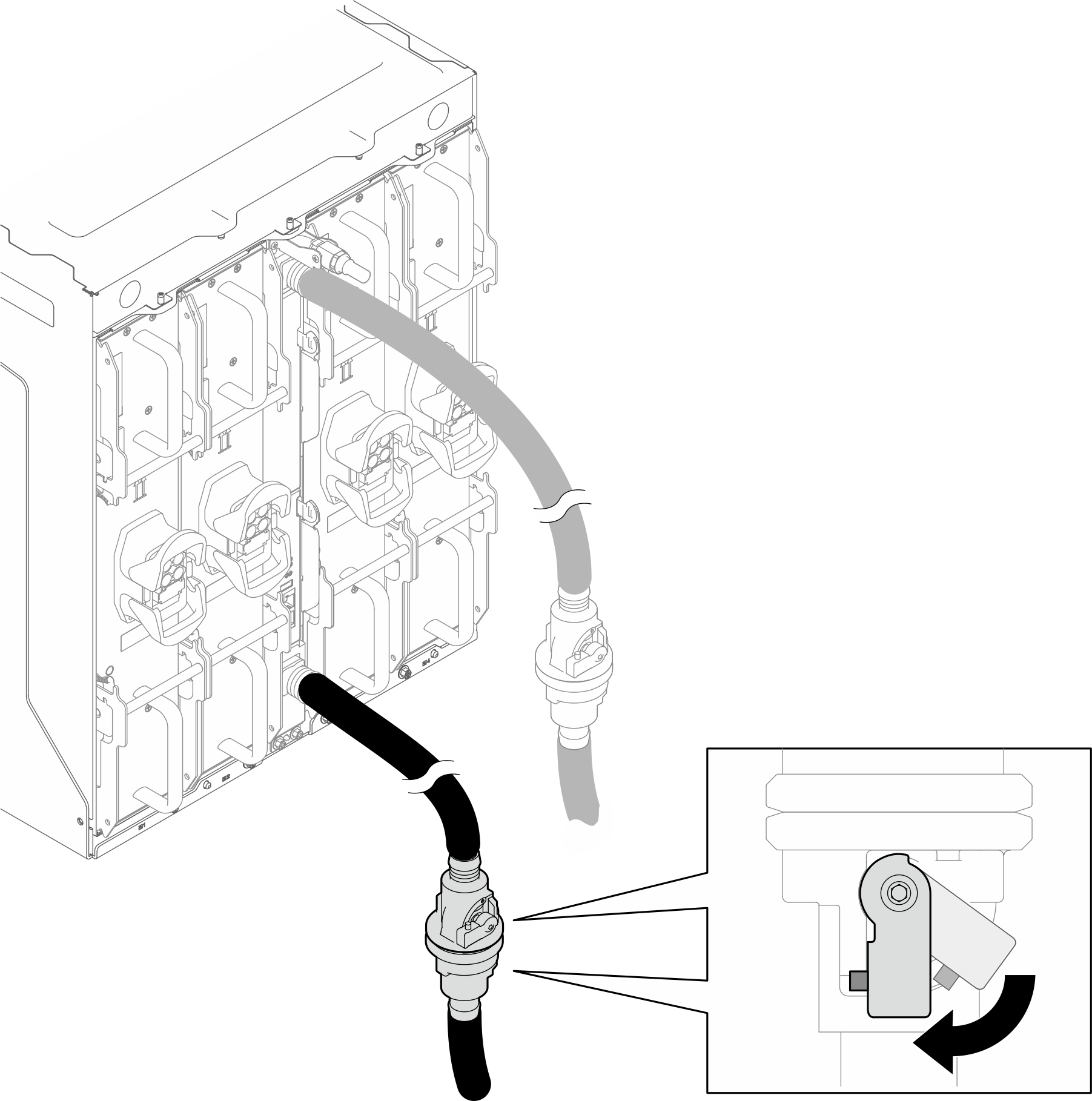

部分打开下方歧管和设施供给软管的阀门。
1. 按下球阀开关上的按钮。
2. 部分旋转开关以打开阀门，大约旋转 1/4 圈。
注
请勿完全打开球阀，否则可能难以控制向机架注水时的水流。
图 13. 部分打开下方歧管和设施供给软管的阀门

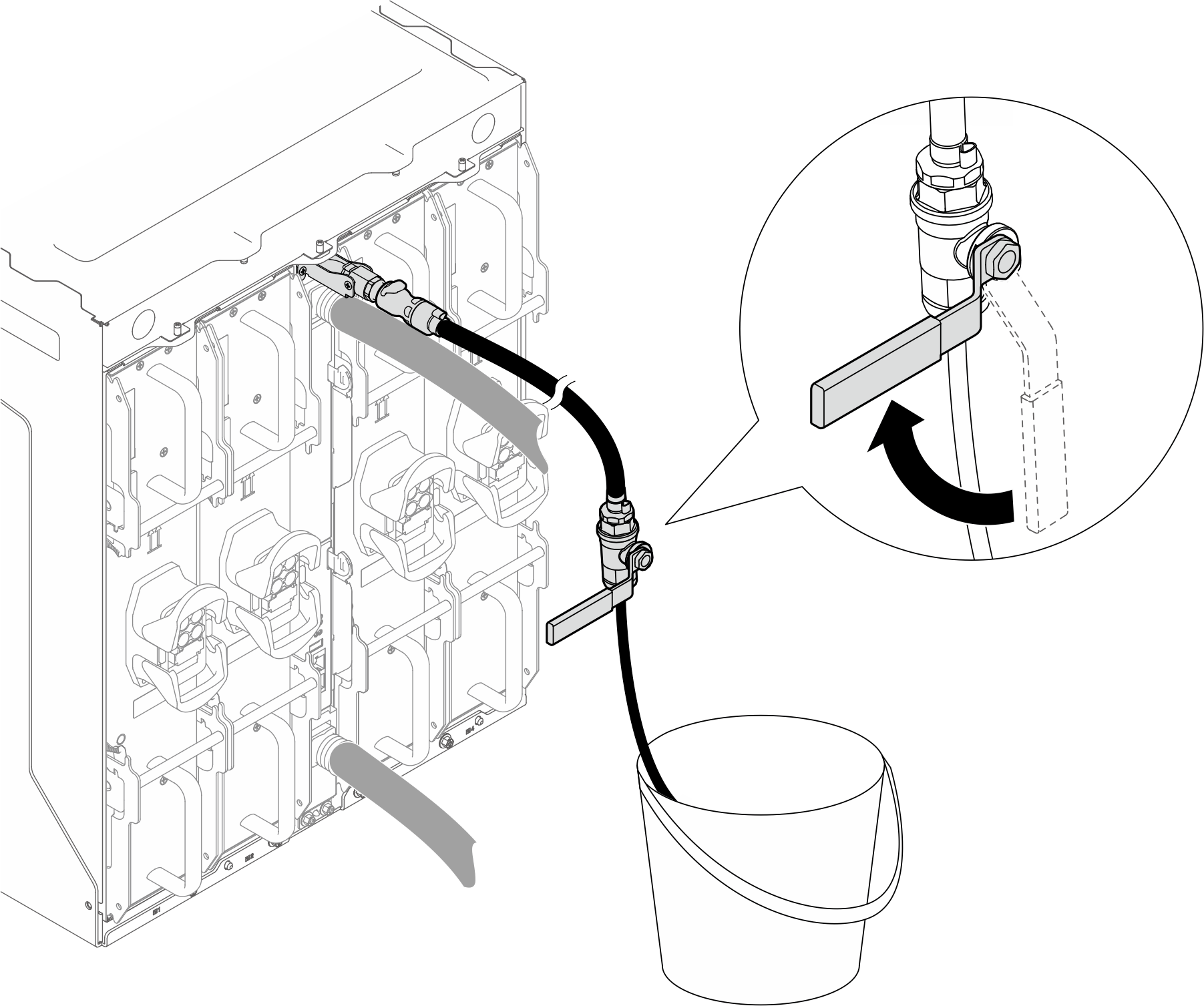

缓慢打开上部排气软管的阀门，以便有稳定的水流排出。
图 14. 打开上部排气软管的阀门
当有稳定的水流流入水桶或上部排气软管中只有极小的气泡时，关闭该排气软管的阀门。
图 15. 关闭上部排气软管的阀门

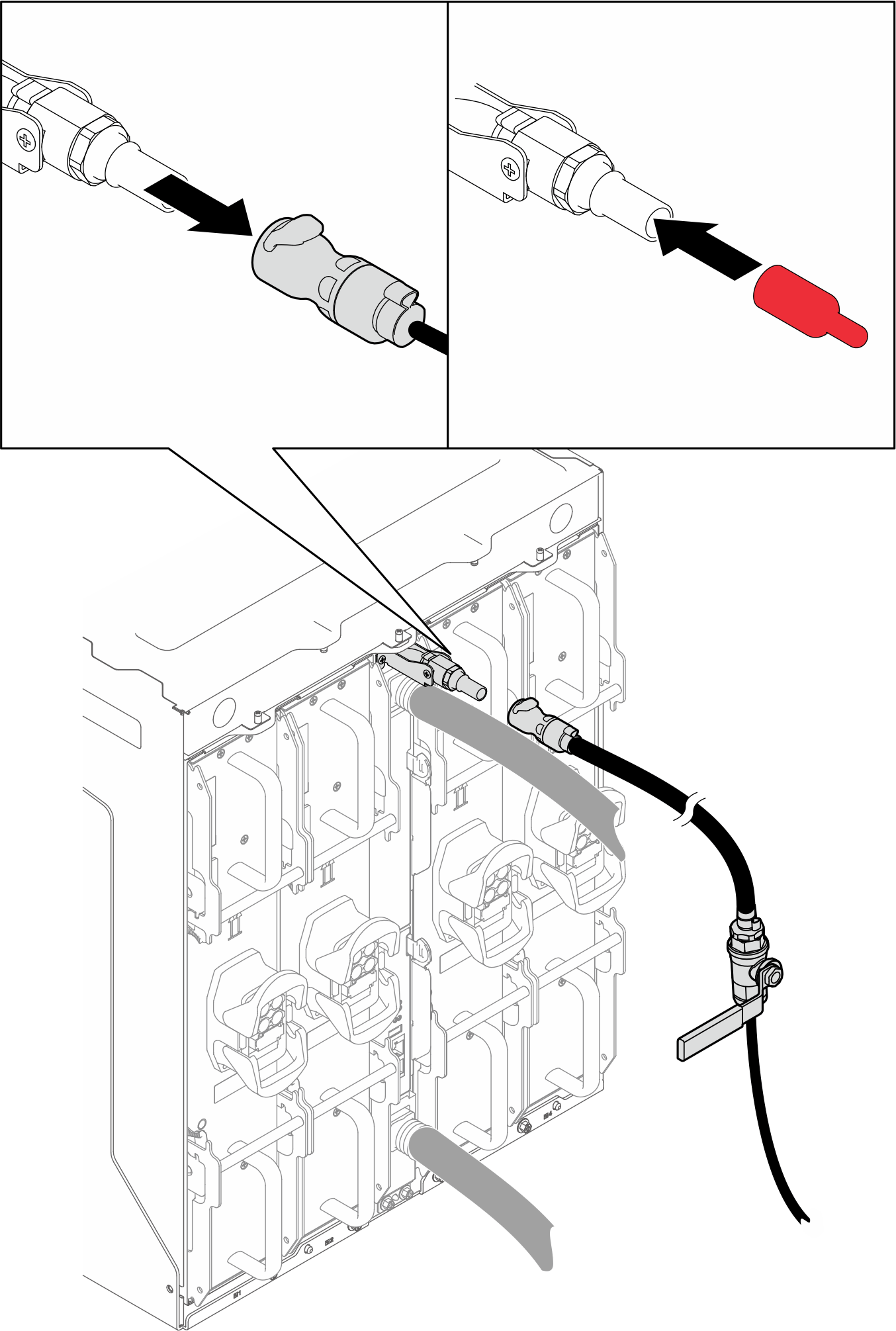

从上歧管断开上部排气软管。将外盖装回排气口。
图 16. 断开上部排气软管与歧管的连接

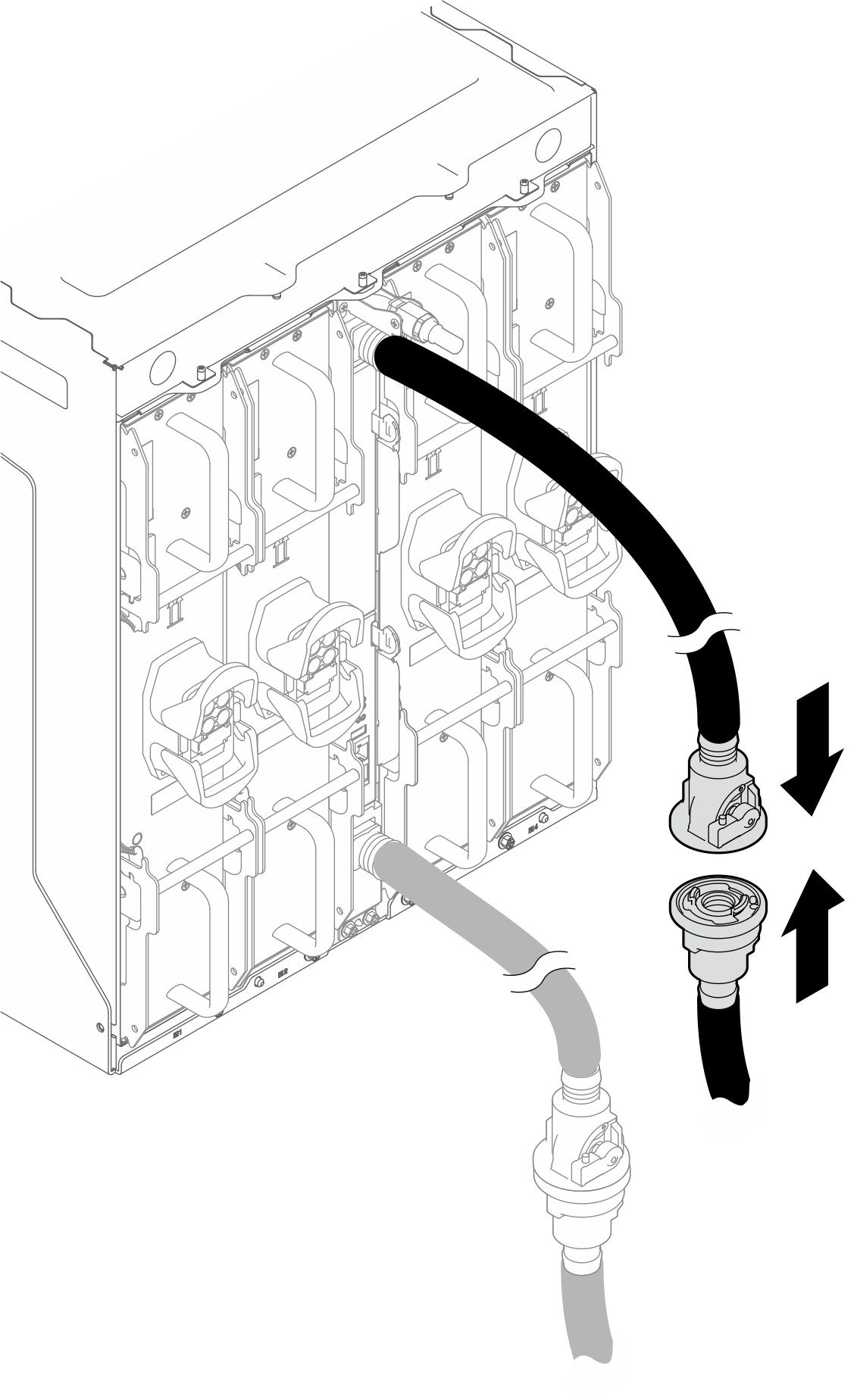

将设施回流软管连接到上歧管。
图 17. 将回流软管连接到上歧管

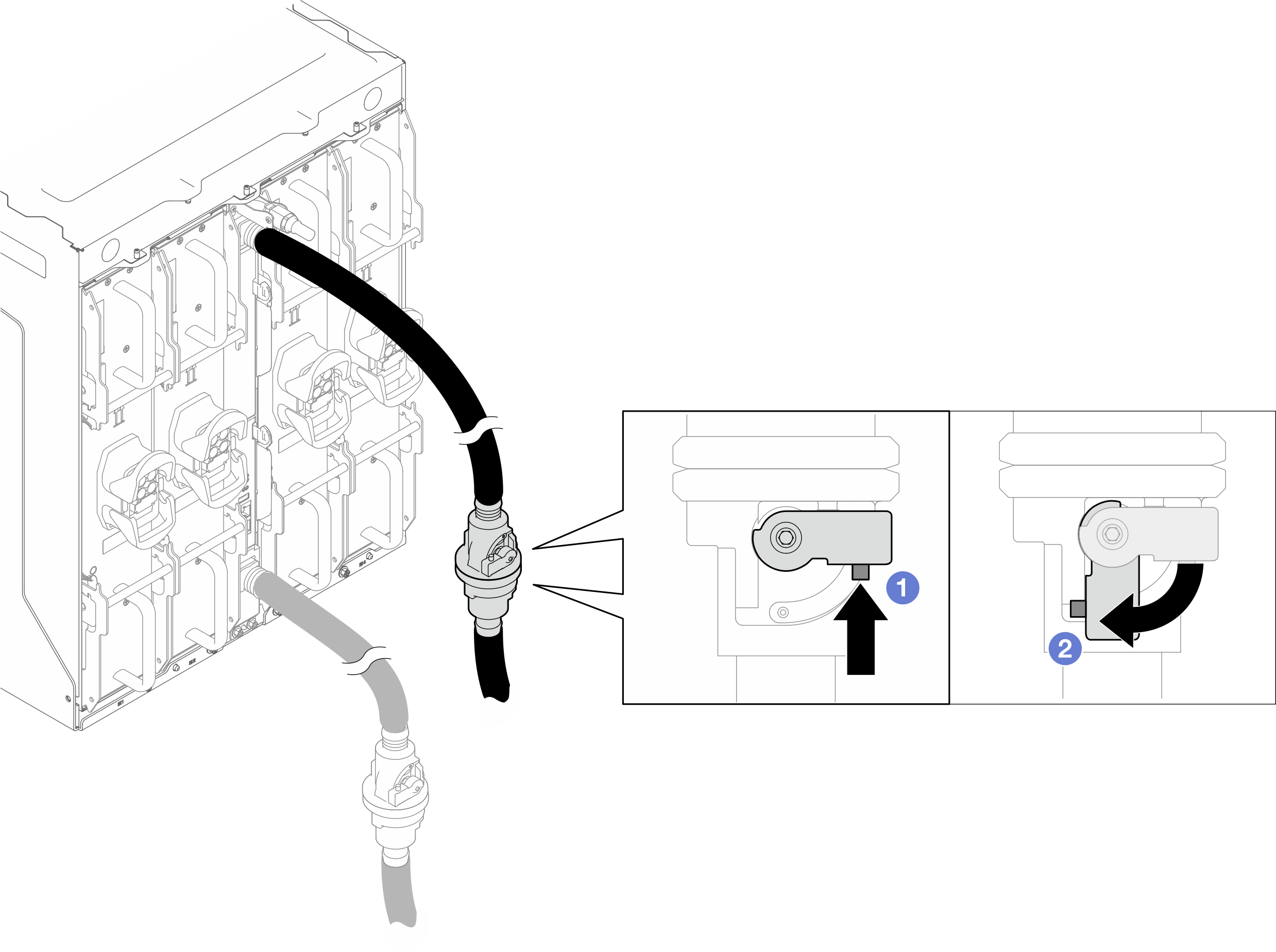

打开上部歧管的阀门和设施回流软管。
1. 按下球阀开关上的按钮。
2. 旋转开关以打开阀门，如下图所示。
图 18. 打开上部歧管和设施回流软管的阀门
完全打开下方歧管和设施供给软管的阀门。
图 19. 完全打开下方歧管和设施供给软管的阀门
安装电源线。
注意
歧管排水和排气过程中，请勿将电源线连接到 PCS。

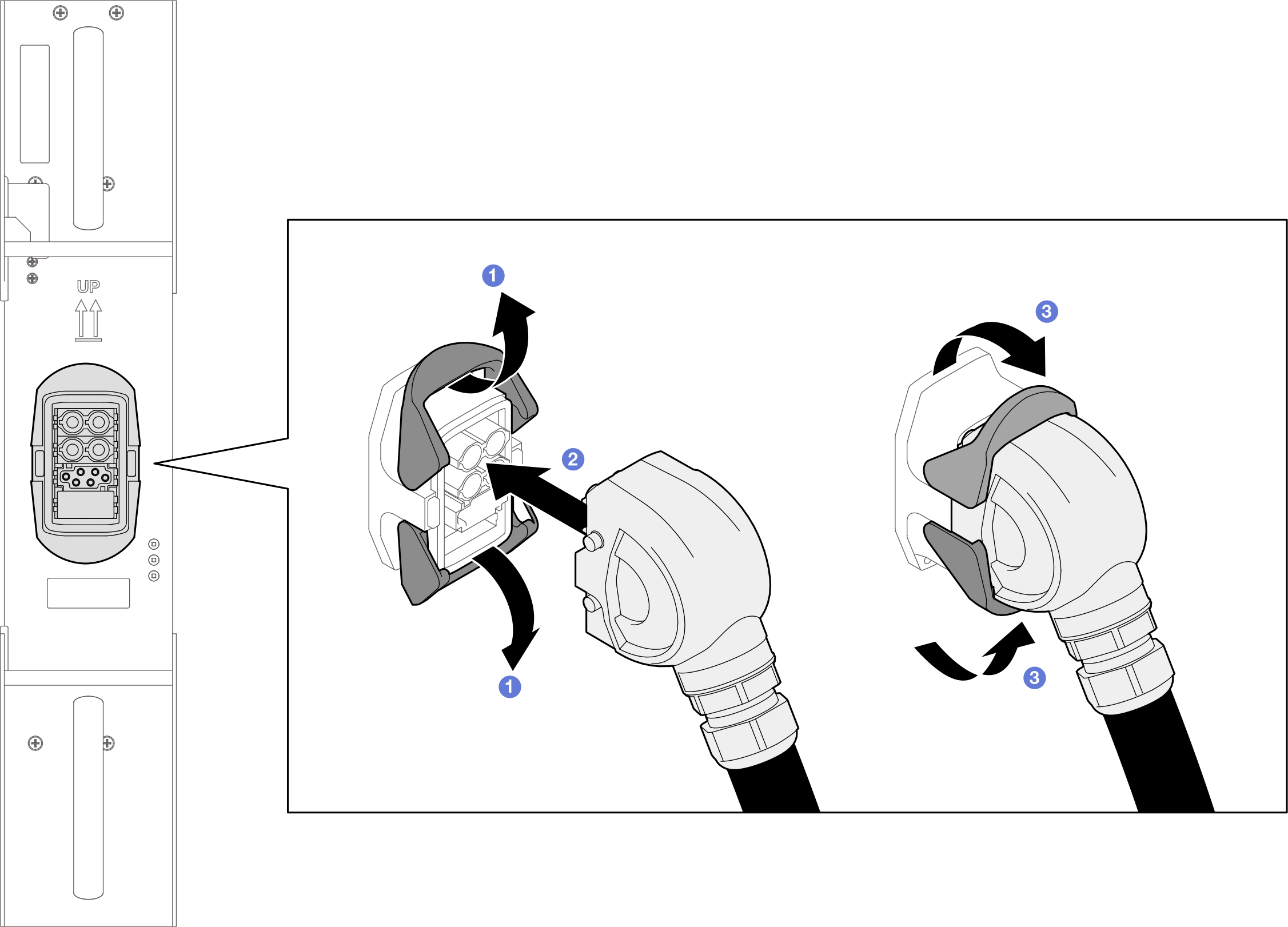

1. 将电源插座锁旋转至打开位置。
2. 将电源线连接到电源插座。
3. 将滑锁旋转至闭合位置，以将电源线固定到位。
图 20. 连接 PCS 电源线
