多岐管の取り外し

以下の情報を参照して、多岐管を取り外します。

このタスクについて

必要なツール
  • FRU for screw driver からの拡張 PH2 ドライバー

  • SMM3 MANI conduction plate gap pad (新しい下部多岐管を取り付ける場合)

  • SMM3 MANI conduction plate (MANI 導電プレートを交換する場合)
注意

水は皮膚や眼に刺激を与えることがあります。潤滑剤に直接触れないでください。

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S038
Use eye protection
注意
この手順では、目を保護する防具を装着する必要があります。
S040
use protective gloves
注意
この手順では、防護手袋を装着する必要があります。
S042
Danger
危険
危険
本製品に含まれる水または水溶液による感電のリスクがあります。濡れた手で、または水がこぼれた状態で、通電している機器の上や近くで作業しないでください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 計算冷却システムで使用された化学処理した水を使用する場合は、必ず、適切な処理手順に従ってください。化学物質安全性データ・シート (MSDS) および安全に関する情報が化学処理水の提供業者から提供されていること、および化学処理水の提供業者が推奨する適切な個人防護具 (PPE) が入手可能であることを確認してください。保護手袋と眼鏡を予防措置として推奨します。

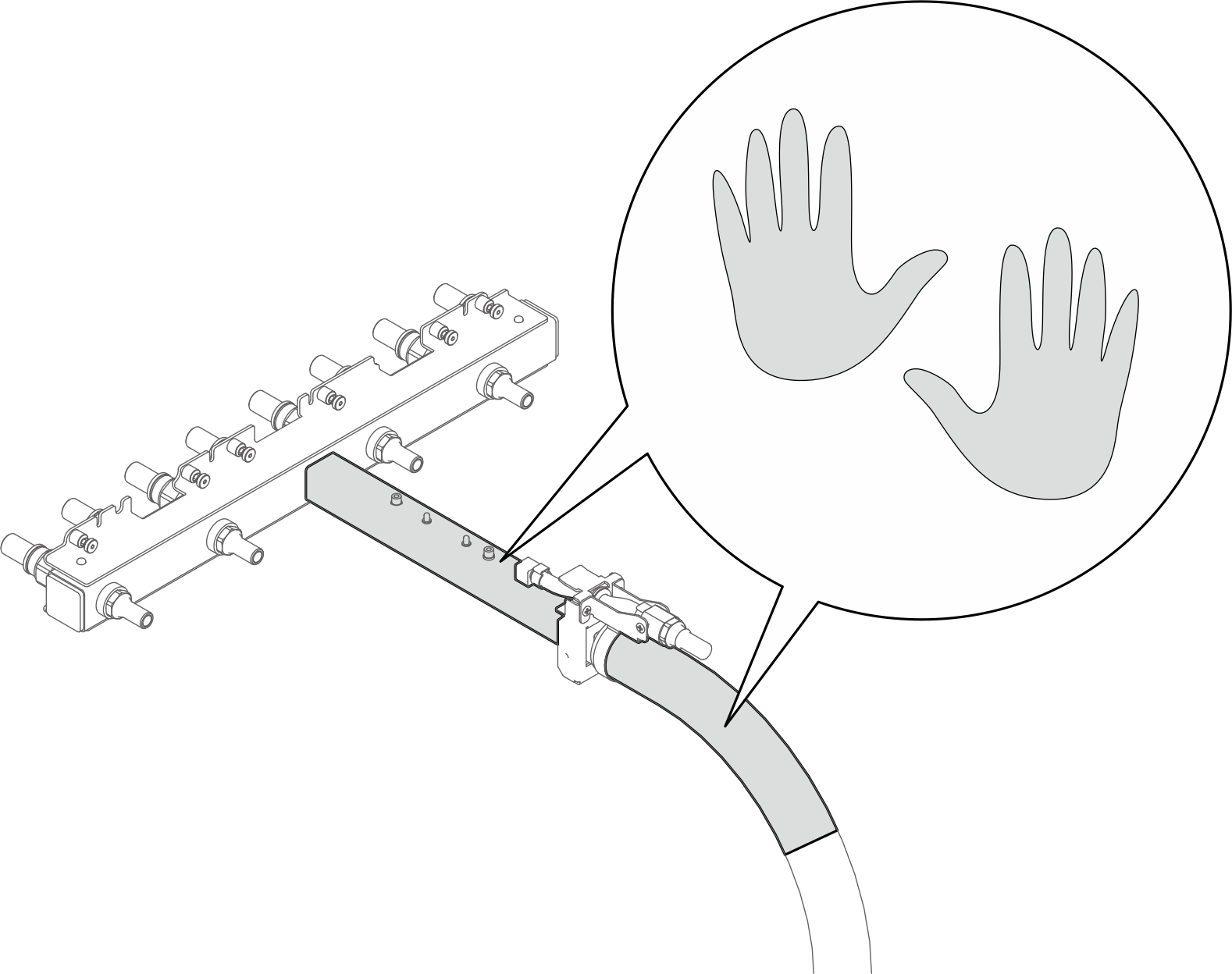

  • 多岐管の取り外しまたは取り付けを行うときは、下の図で指定されているセクションで多岐管を持ってください。
    図 1. 多岐管のタッチ・ポイント

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. このタスクの準備をします。
    1. エンクロージャーからすべてのトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
    2. 電源コードを切り離して、すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) の取り外しを参照してください。
    3. 空のフィラーを取り外します。空のフィラーの取り外しを参照してください。
    4. SMM3を取り外します。SMM3 の取り外しを参照してください。
    5. すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) ケージの取り外しを参照してください。
  2. まず、多岐管の排水を行います (多岐管の排水の実行を参照)。次に、多岐管の取り外しに進みます (多岐管の取り外しを参照)。

多岐管の排水の実行​

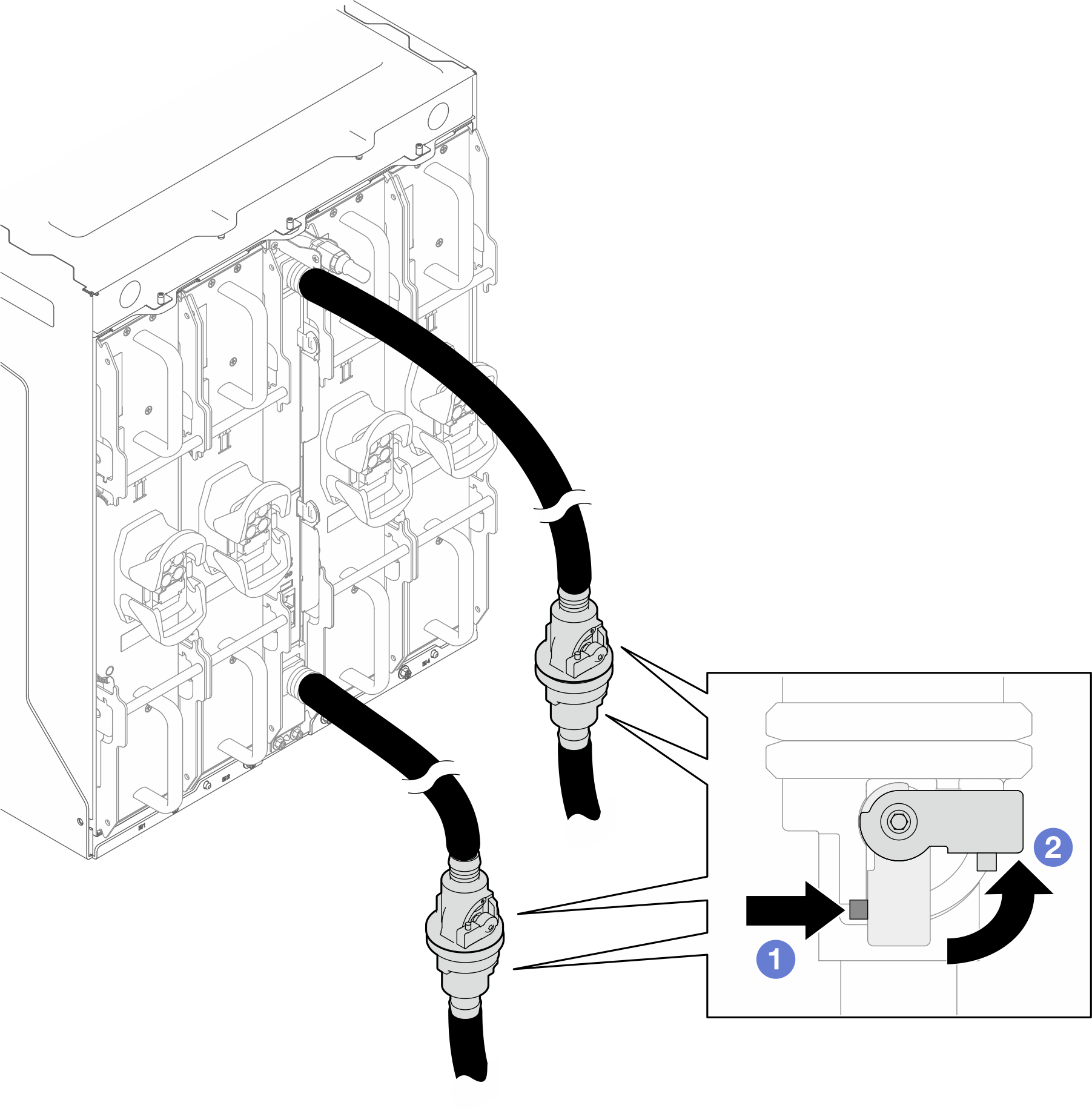

  1. 多岐管とホースのバルブを閉じます。
    1. ボール・バルブ・スイッチのボタンを押します。
    2. 下の図のようにスイッチを回転させてバルブを閉じます。
    図 2. 多岐管とホースのバルブを閉じる

  2. ファシリティー・リターン・ホースとサプライ・ホースの上下多岐管からの切り離し

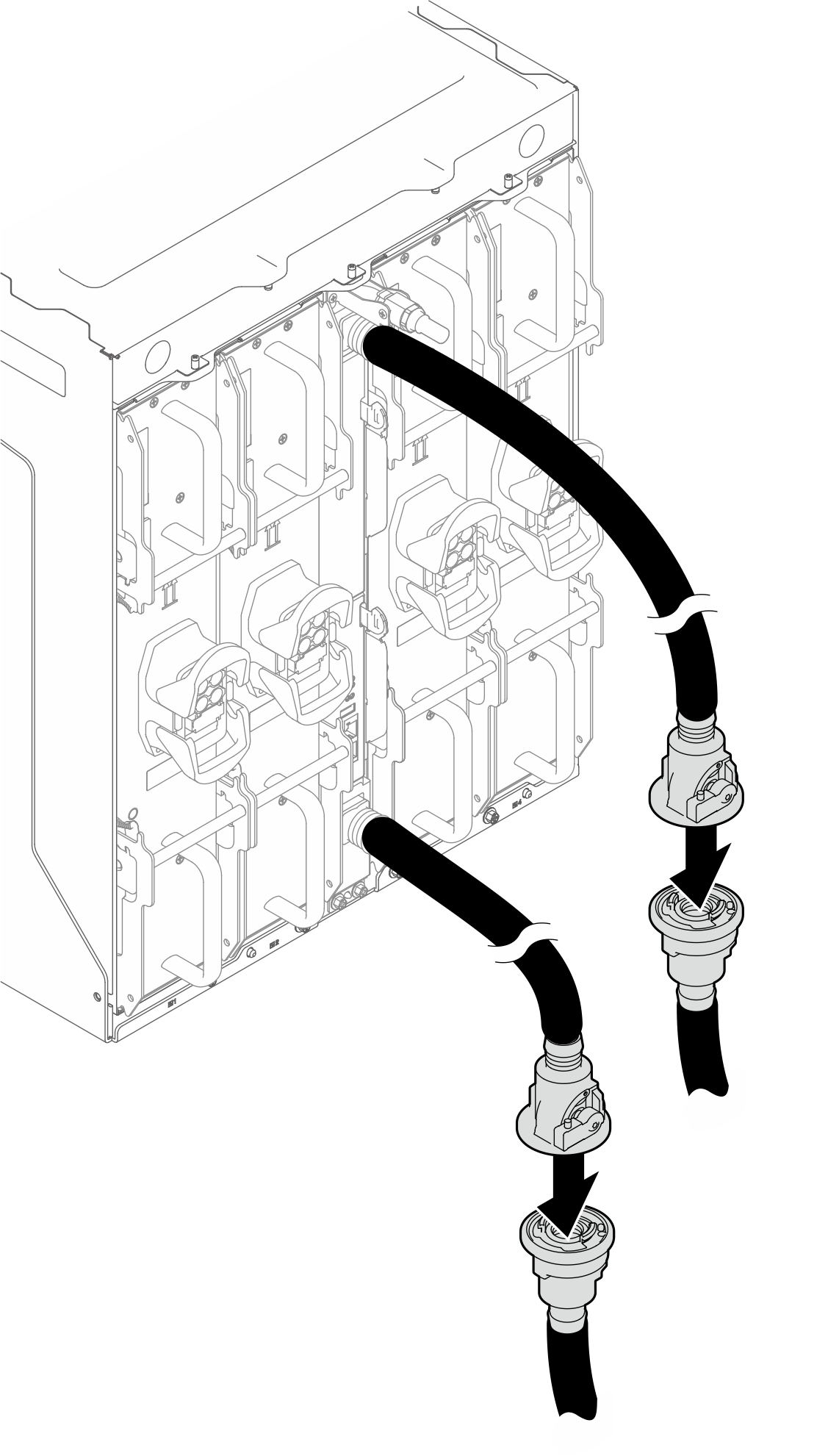

    図 3. 多岐管からのファシリティー・リターン・ホースおよびサプライ・ホースの切り離し

  3. 上段ブリーダーのバルブを閉じます。
    図 4. 上段ブリーダーのバルブを閉じる

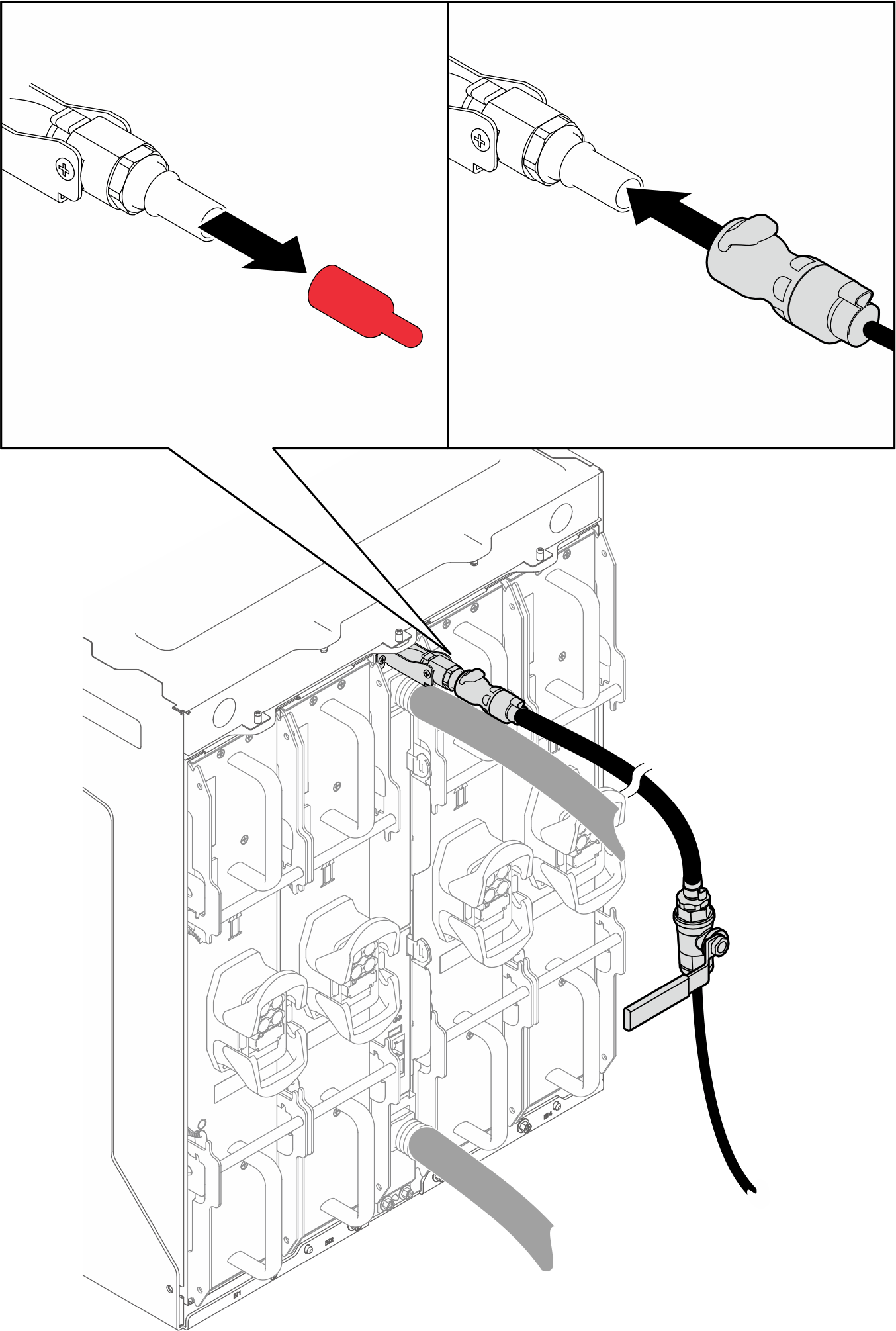

  4. 上段多岐管のブリーダー・ポートからカバーを取り外します。次に、上段のブリーダーをブリーダー・ポートに接続します。
    図 5. 上段多岐管のブリーダー・ポートへの上段ブリーダーの接続

  5. 上段ブリーダー・ホースの端をバケット内に置きます。
    図 6. 上段ブリーダー・ホースの端をバケット内に配置

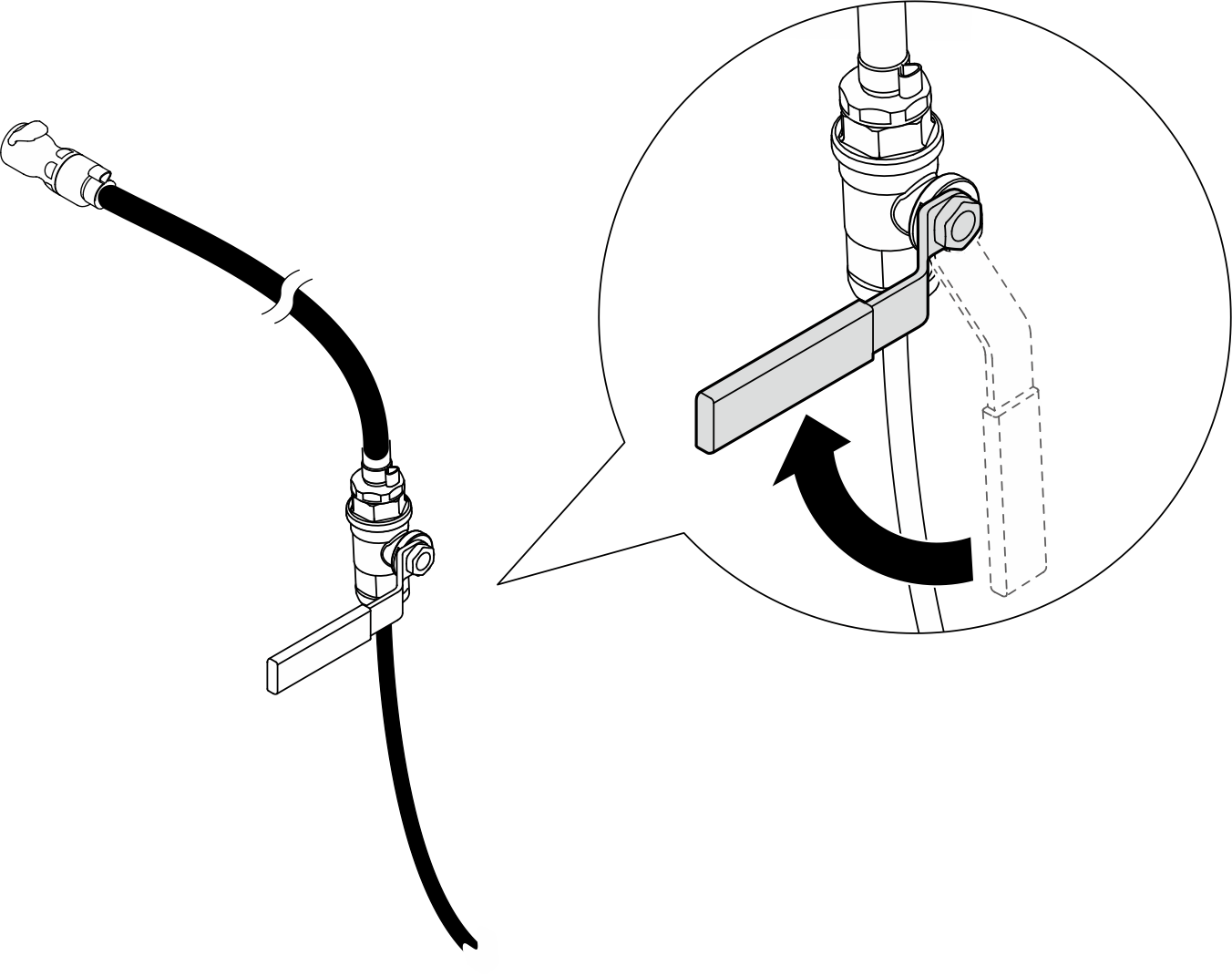

  6. 上段ブリーダーのバルブをゆっくり開けて、一定量の水が排出されるようにします。

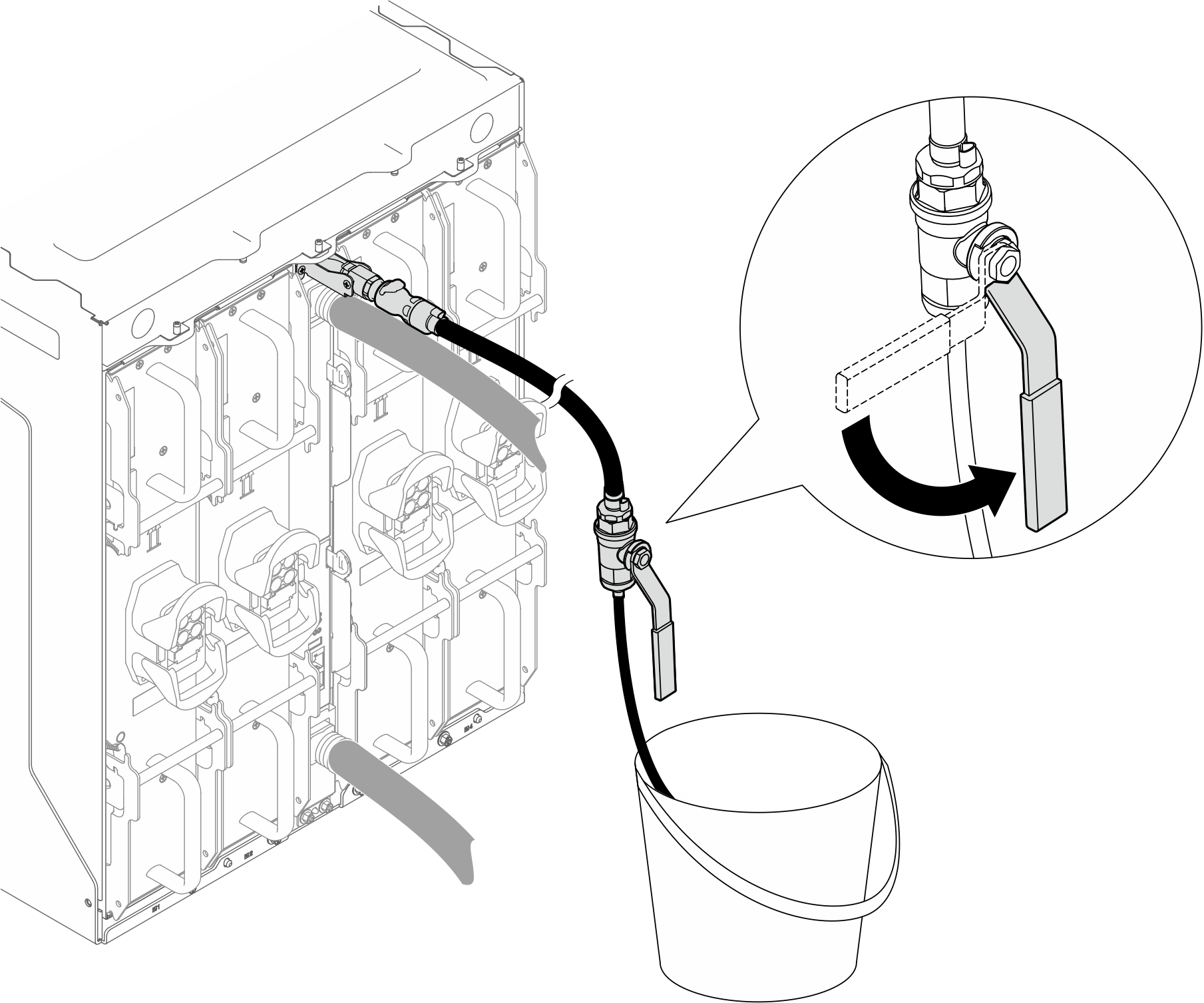

    図 7. 上段ブリーダーのバルブを開く

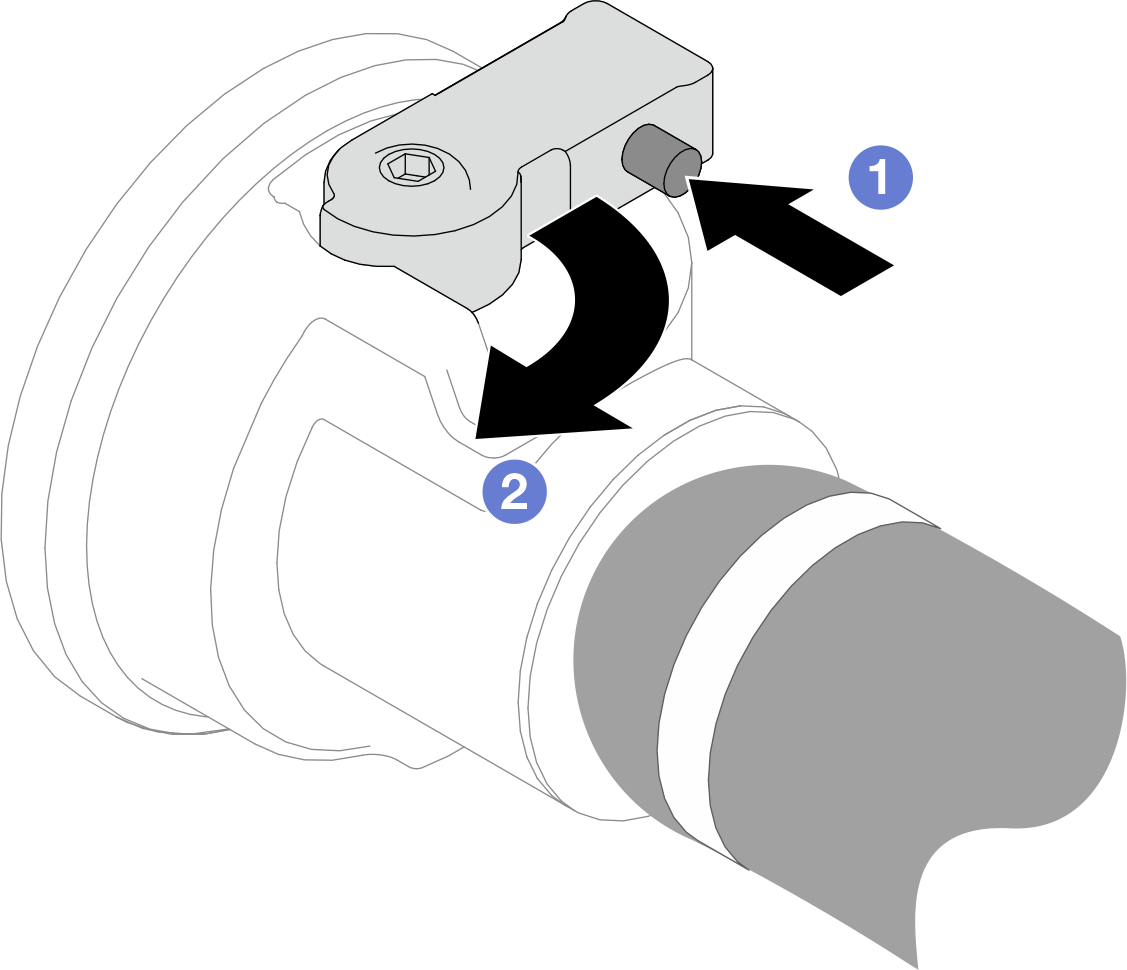

  7. ブリーダー・アダプターのバルブを開きます。
    1. アダプターのバルブ・スイッチのボタンを押します。
    2. 下の図のようにスイッチを回転させてバルブを開きます。
    図 8. ブリーダー・アダプターのバルブを開く

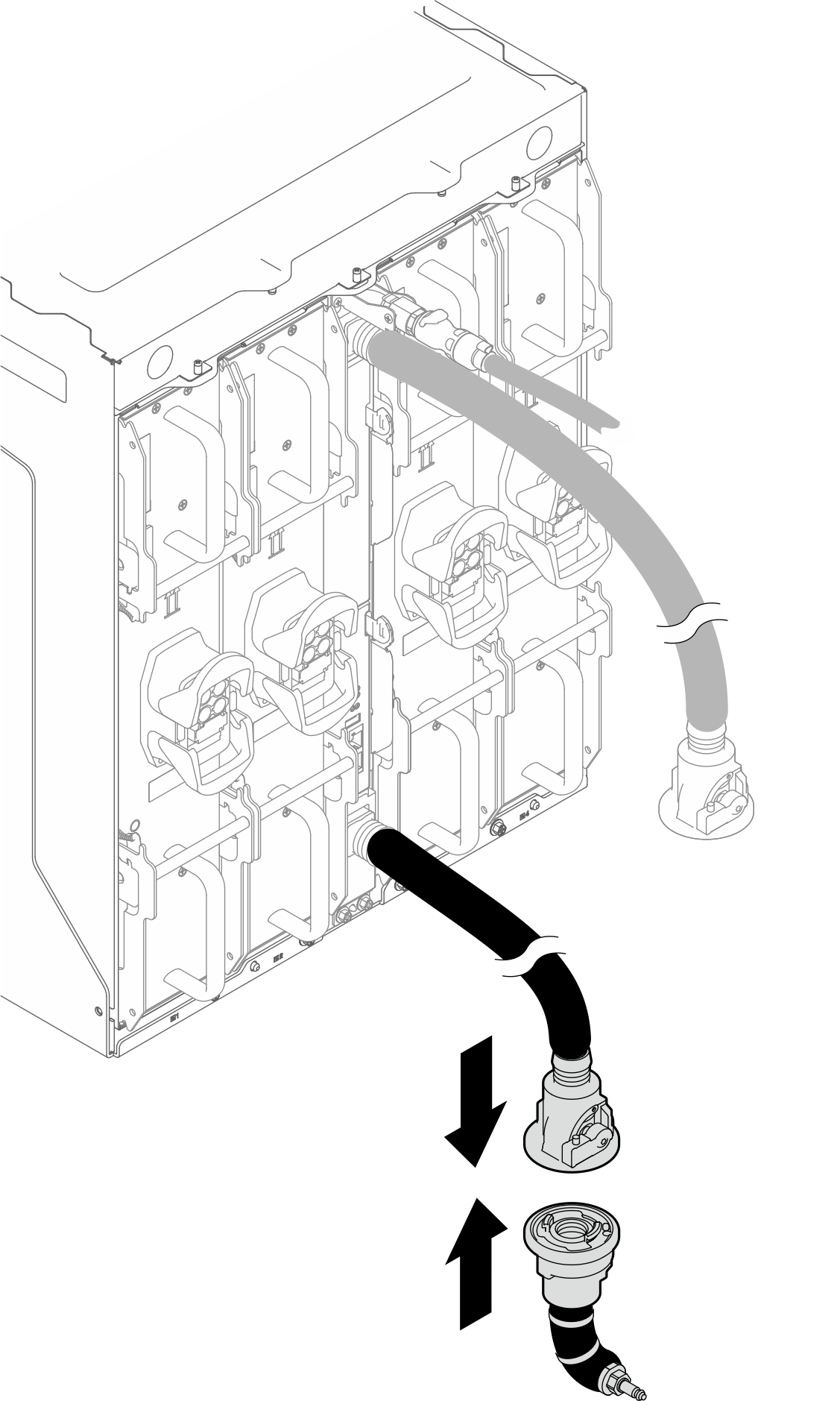

  8. ブリーダー・アダプターを下段多岐管に接続します。
    図 9. 下段多岐管へのブリーダー・アダプターの接続

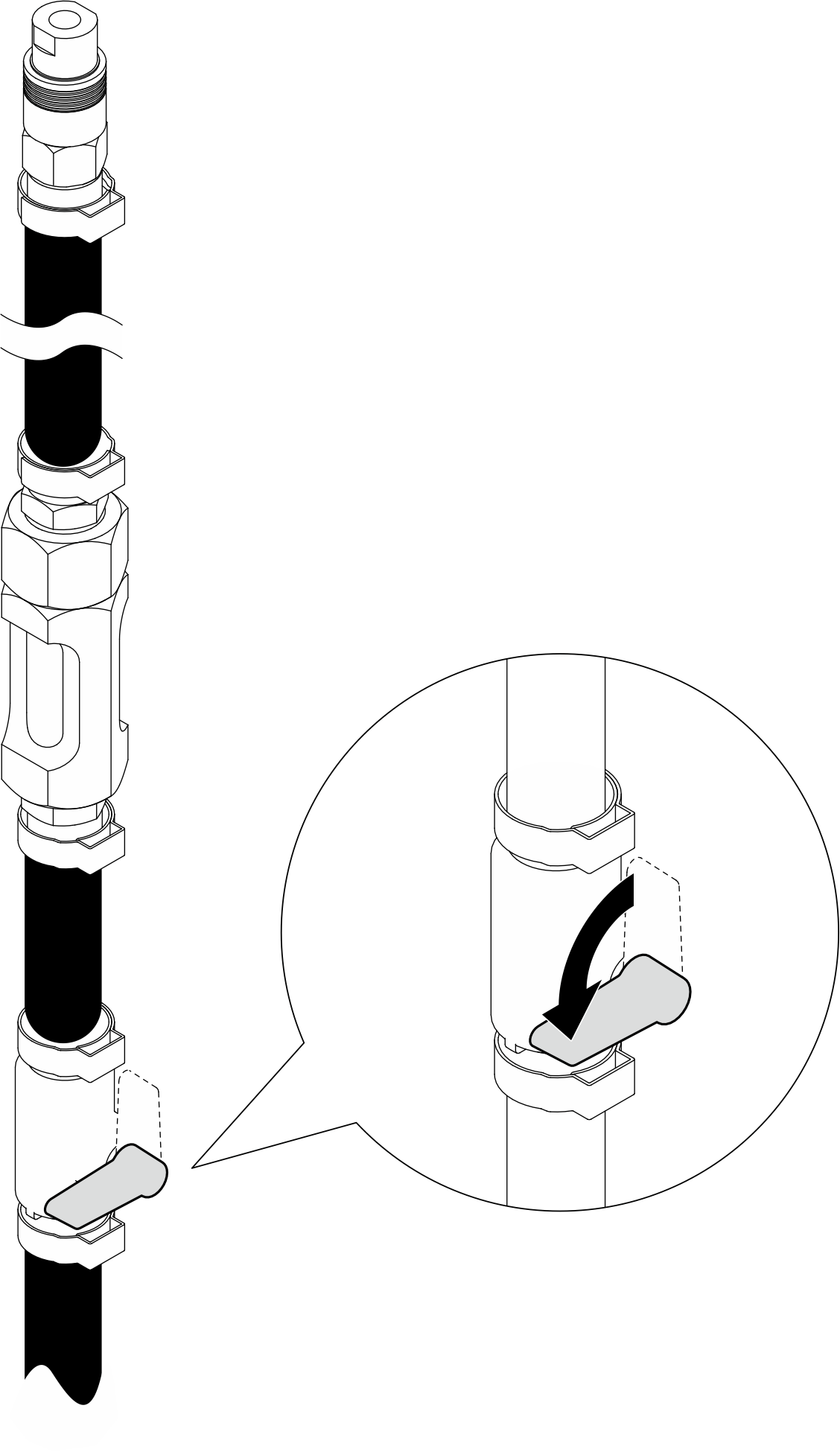

  9. 下段ブリーダーのバルブを閉じます。
    図 10. 下段ブリーダーのバルブを閉じる

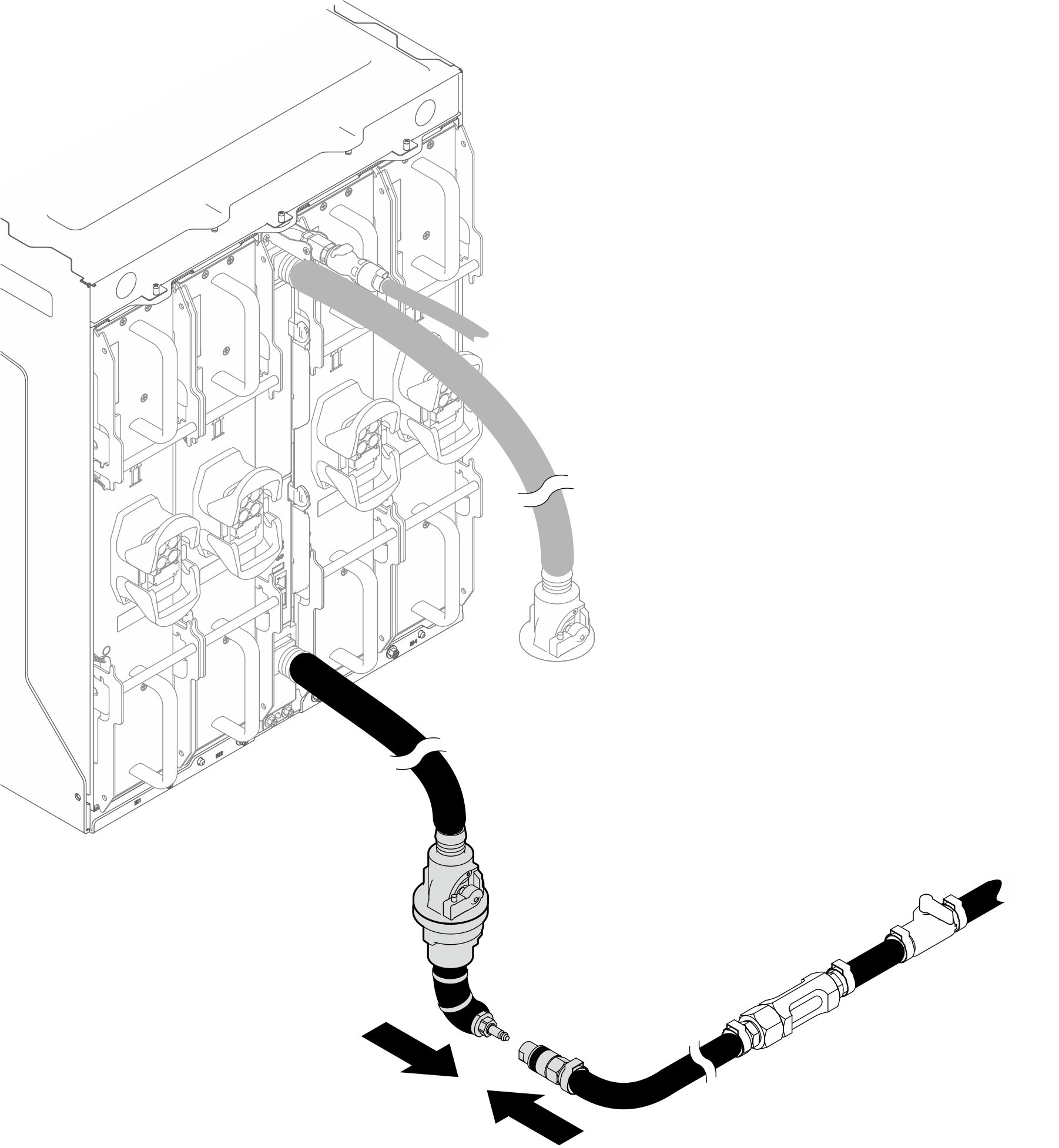

  10. 下段ブリーダーを、下段多岐管に取り付けられているブリーダー・アダプターに接続します。
    図 11. 下段ブリーダーをブリーダー・アダプターに接続する

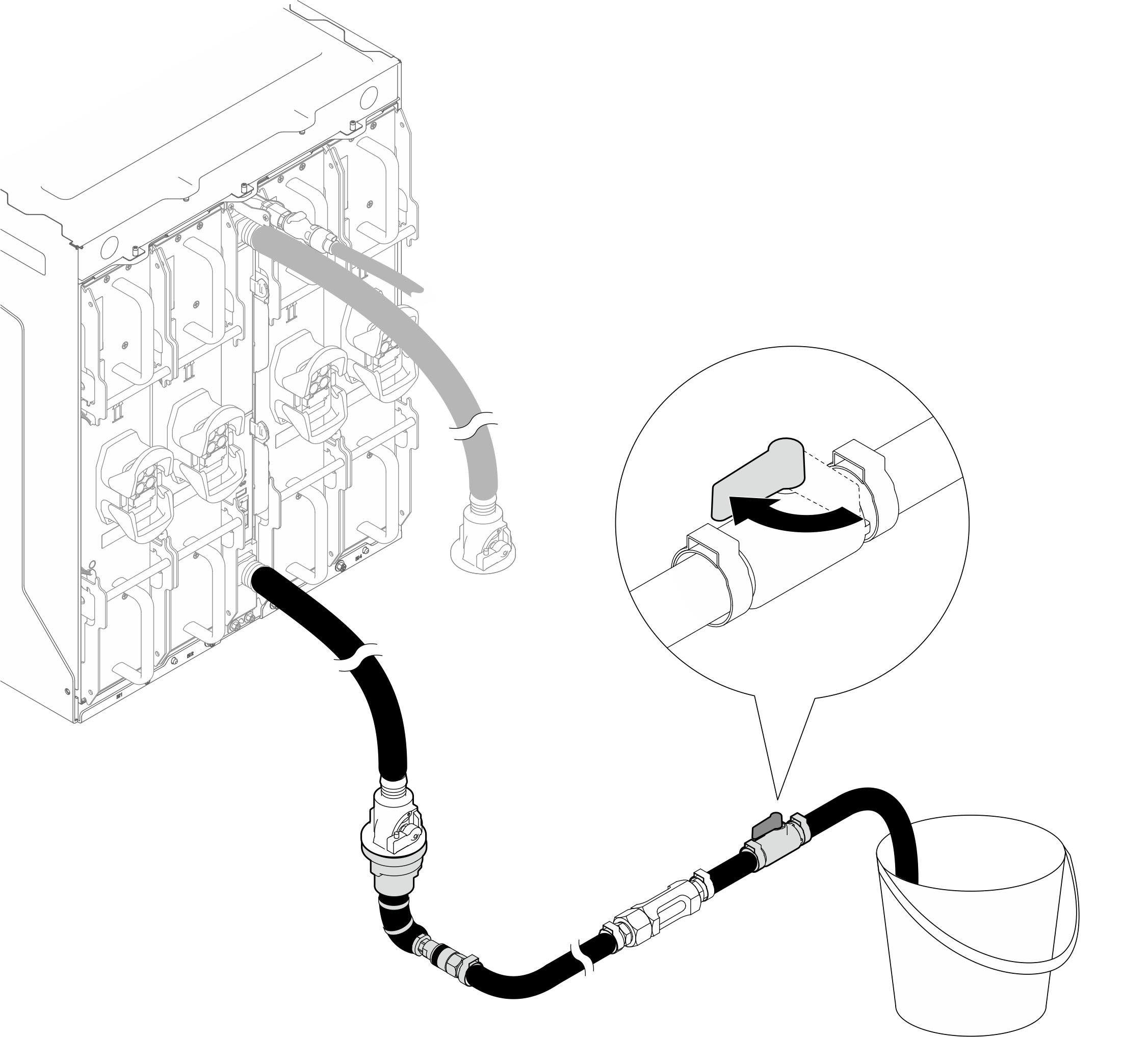

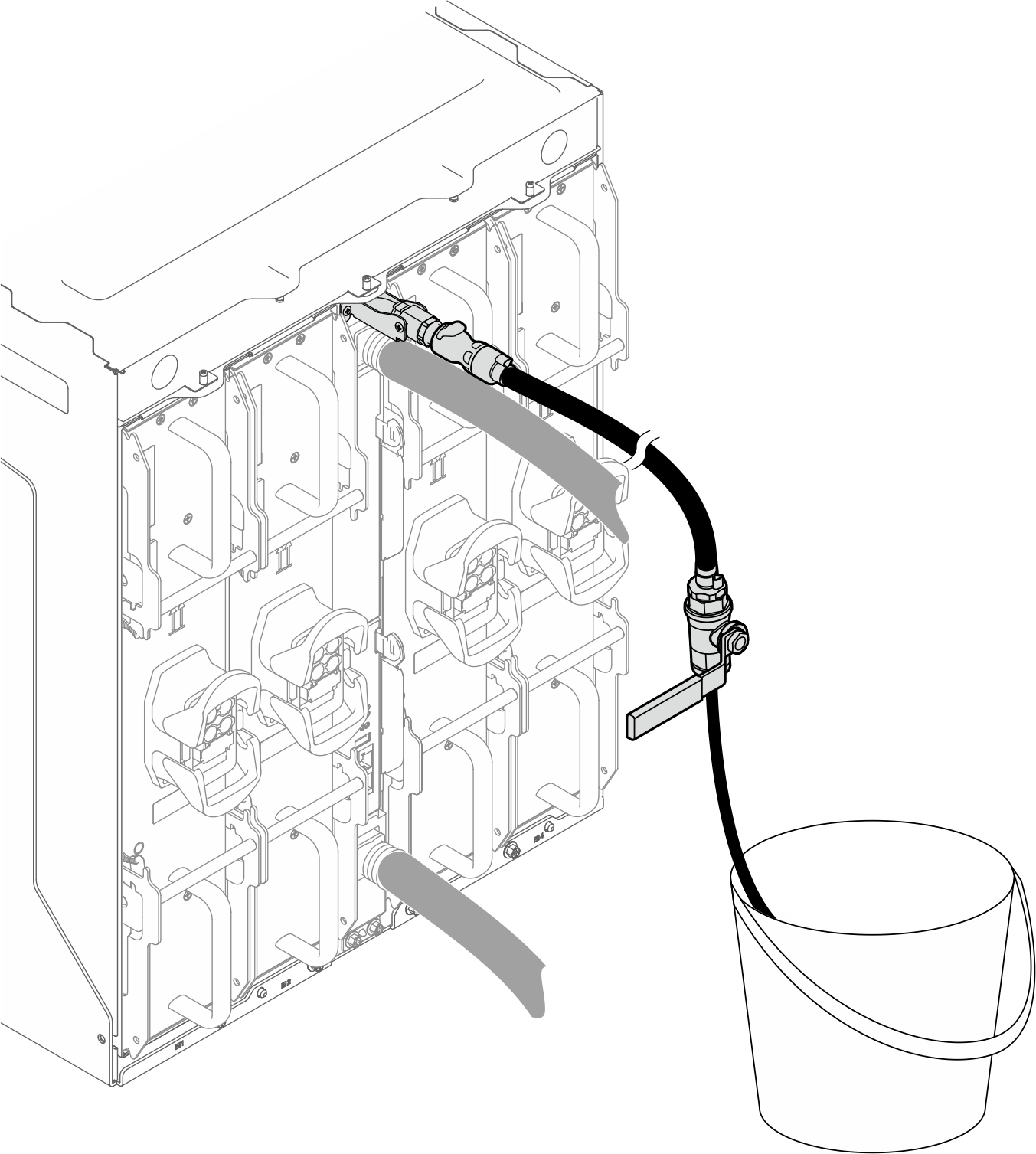

  11. 下段ブリーダーのバルブをゆっくり開けて、一定量の水が排出されるようにします。水の流れが止まったら、バルブを閉じます。
    図 12. 下段ブリーダー・ホースのバルブを開く

  12. エンクロージャーから次のコンポーネントを取り外します。

    1. 上段ブリーダー

    2. 下段ブリーダー

    3. 下段ブリーダー・アダプター

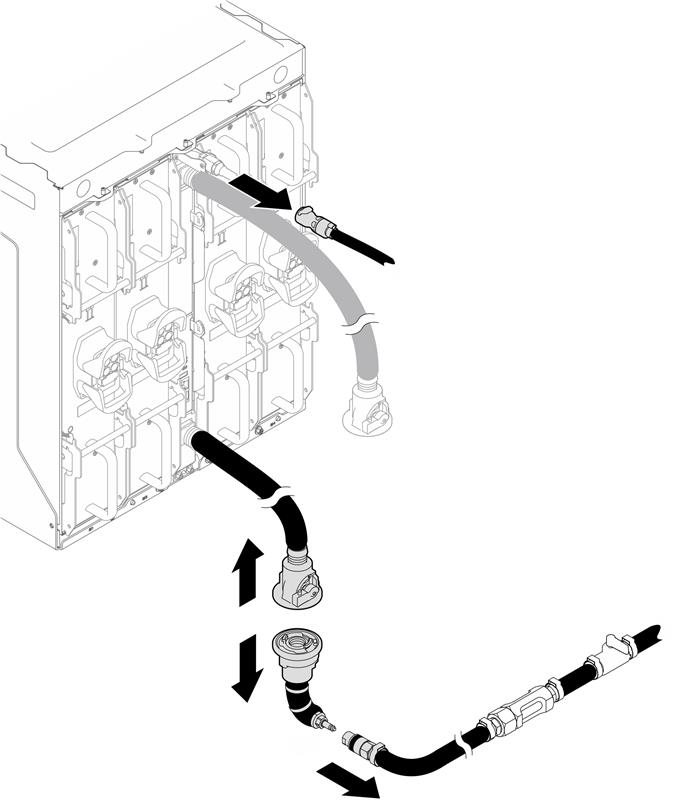

    図 13. 多岐管からのコンポーネントの取り外し

多岐管の取り外し​

  1. 上部多岐管を取り外します。

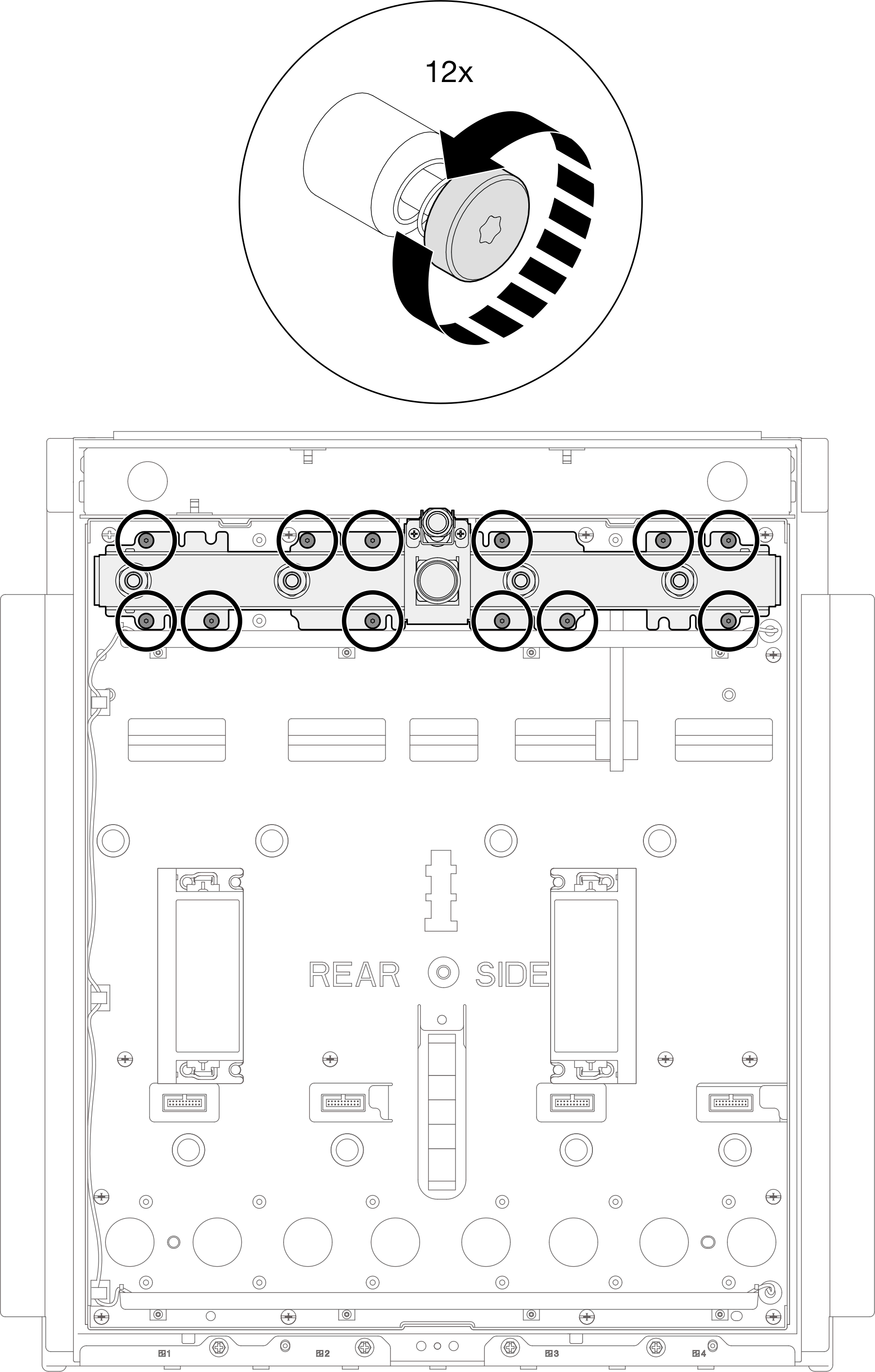

    1. 延長ドライバーを使用して、上部多岐管から 12 本の T10 拘束ねじを緩めます。
      図 14. 上部多岐管からのねじの取り外し

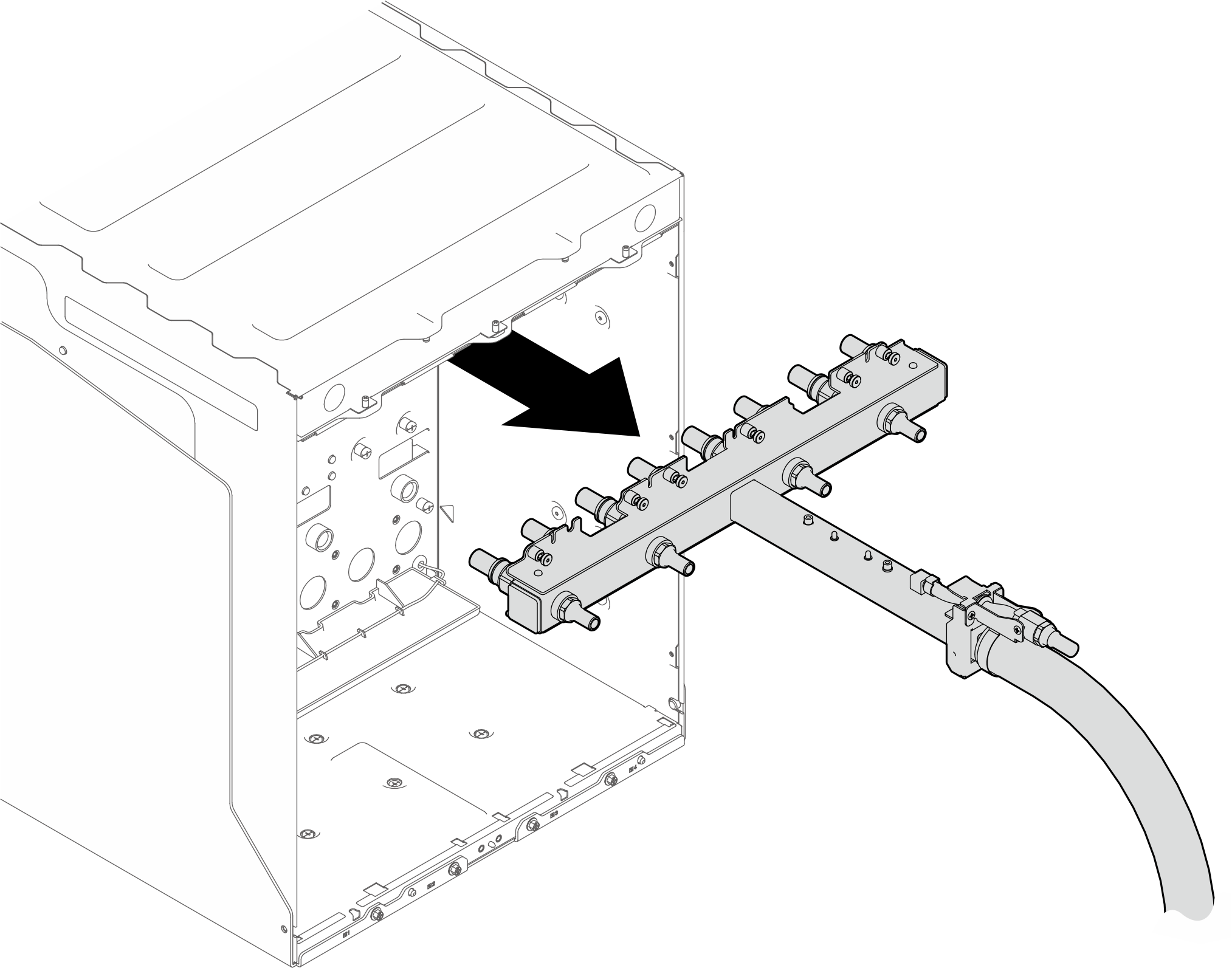

    2. エンクロージャーから上部多岐管を取り外します。
      図 15. エンクロージャーからの上部多岐管の取り外し

  2. 下部多岐管を取り外します。

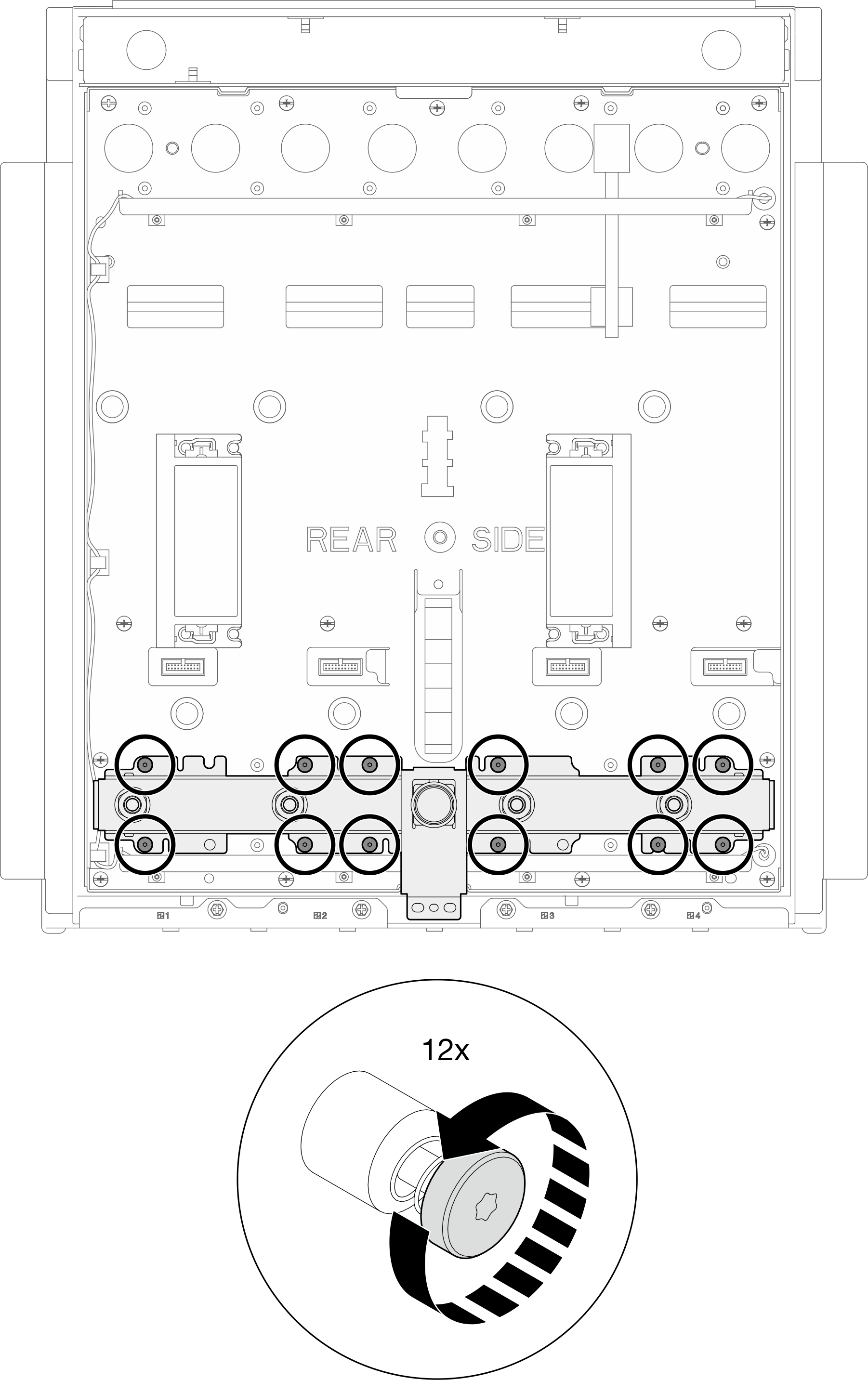

    1. 延長ドライバーを使用して、上部多岐管から 12 本の T10 拘束ねじを緩めます。
      図 16. 下部多岐管からのねじの取り外し

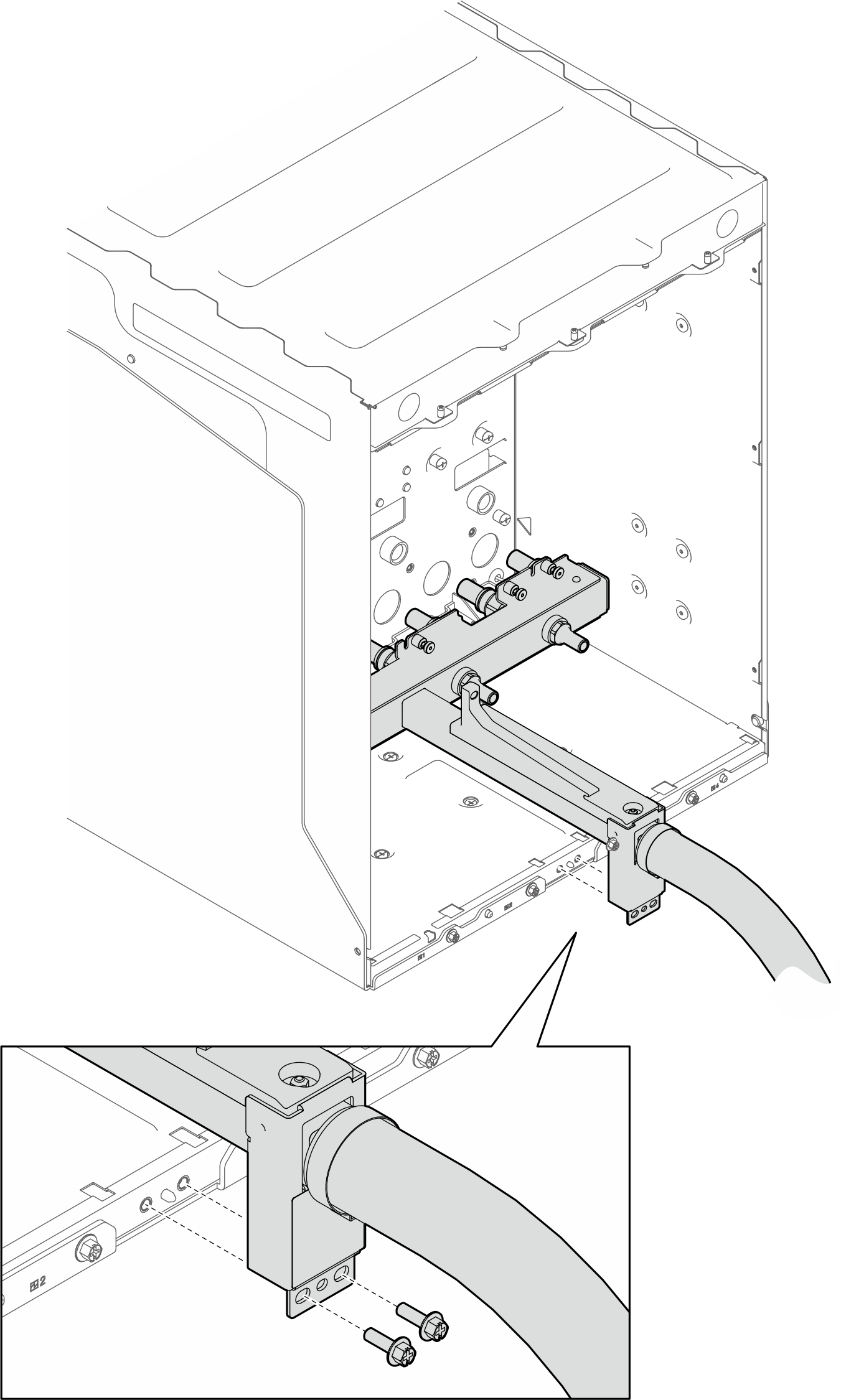

    2. 2 本の PH2 ねじを取り外して、エンクロージャーから下部多岐管を外します。
      図 17. 下部多岐管からのねじの取り外し

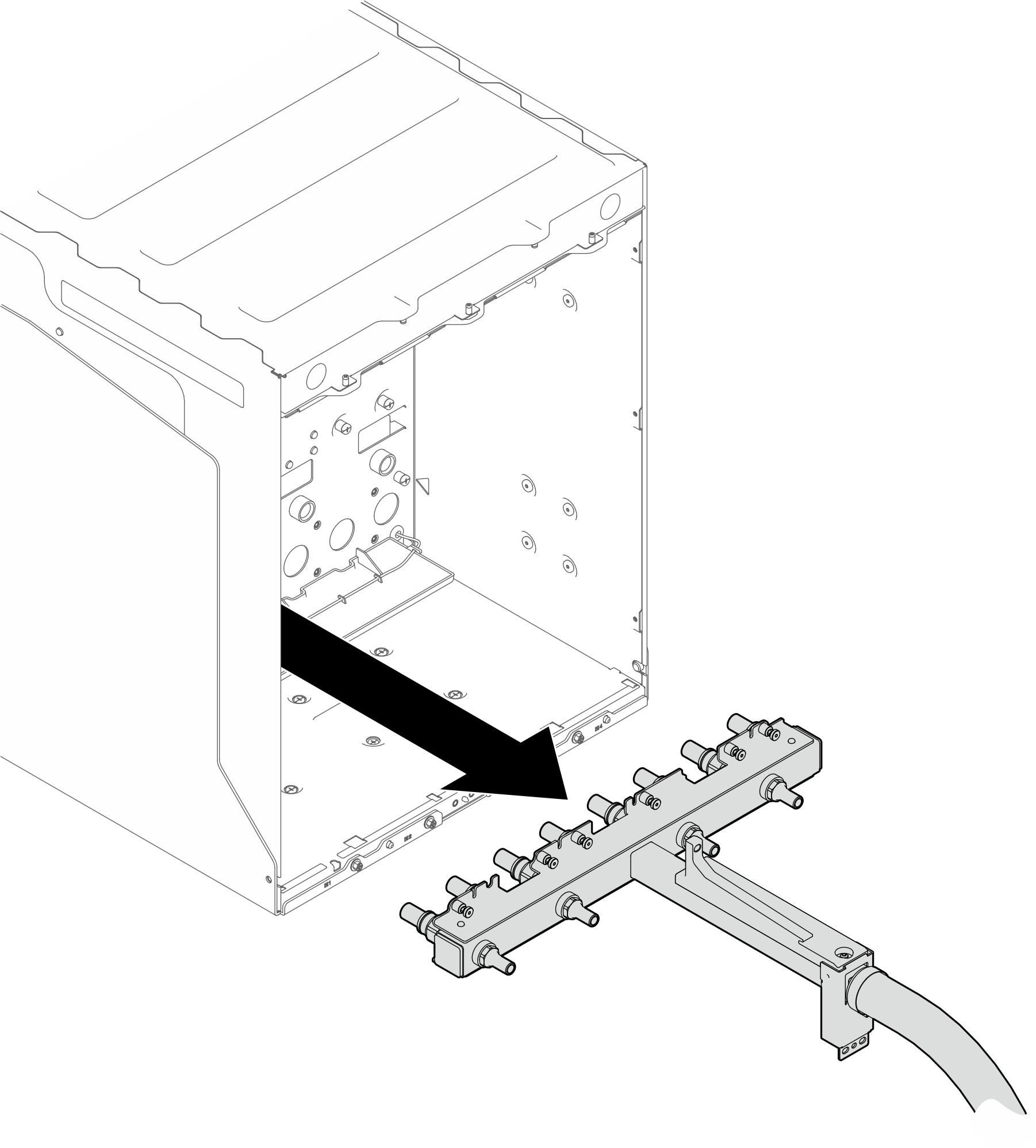

    3. エンクロージャーから下部多岐管を取り外します。
      図 18. 下部多岐管の取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
