Entfernen des vorderen E3.S 1T-Einzellaufwerks

Verwenden Sie diese Informationen, um ein vorderes E3.S 1T-Einzellaufwerk zu entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH1-Schrauben

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
  2. Entfernen Sie den Kabelhalter von der Laufwerkhalterung.

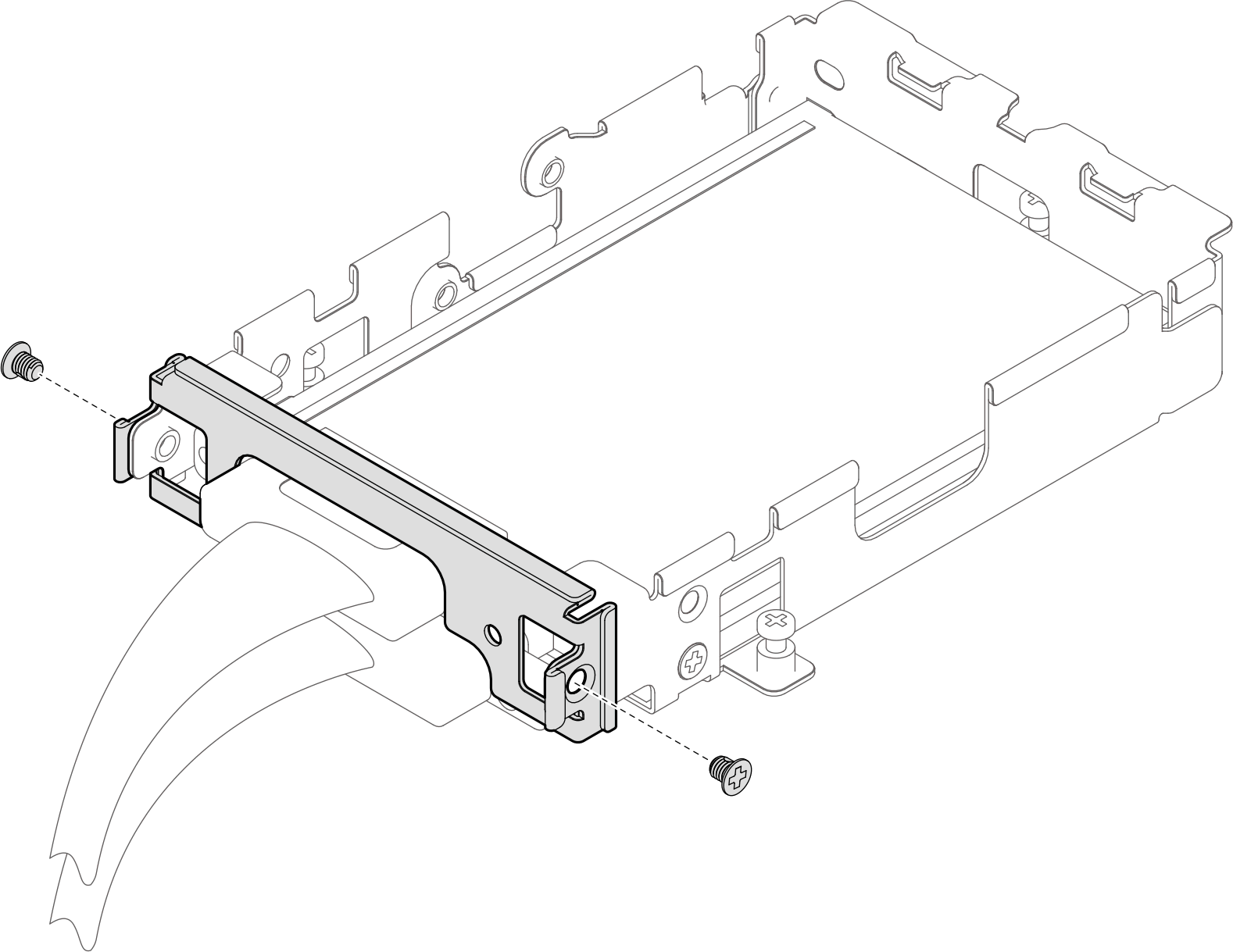

    1. Entfernen Sie die zwei PH1-Schrauben von der Laufwerkhalterung.
      Abbildung 1. Entfernen der Schrauben vom Kabelhalter

    2. Entfernen Sie den Kabelhalter. (1 Laufwerk mit Kühlung an der Oberseite, 2 Laufwerk mit Kühlung an der Unterseite)
      Abbildung 2. Entfernen der Kabelhalterung

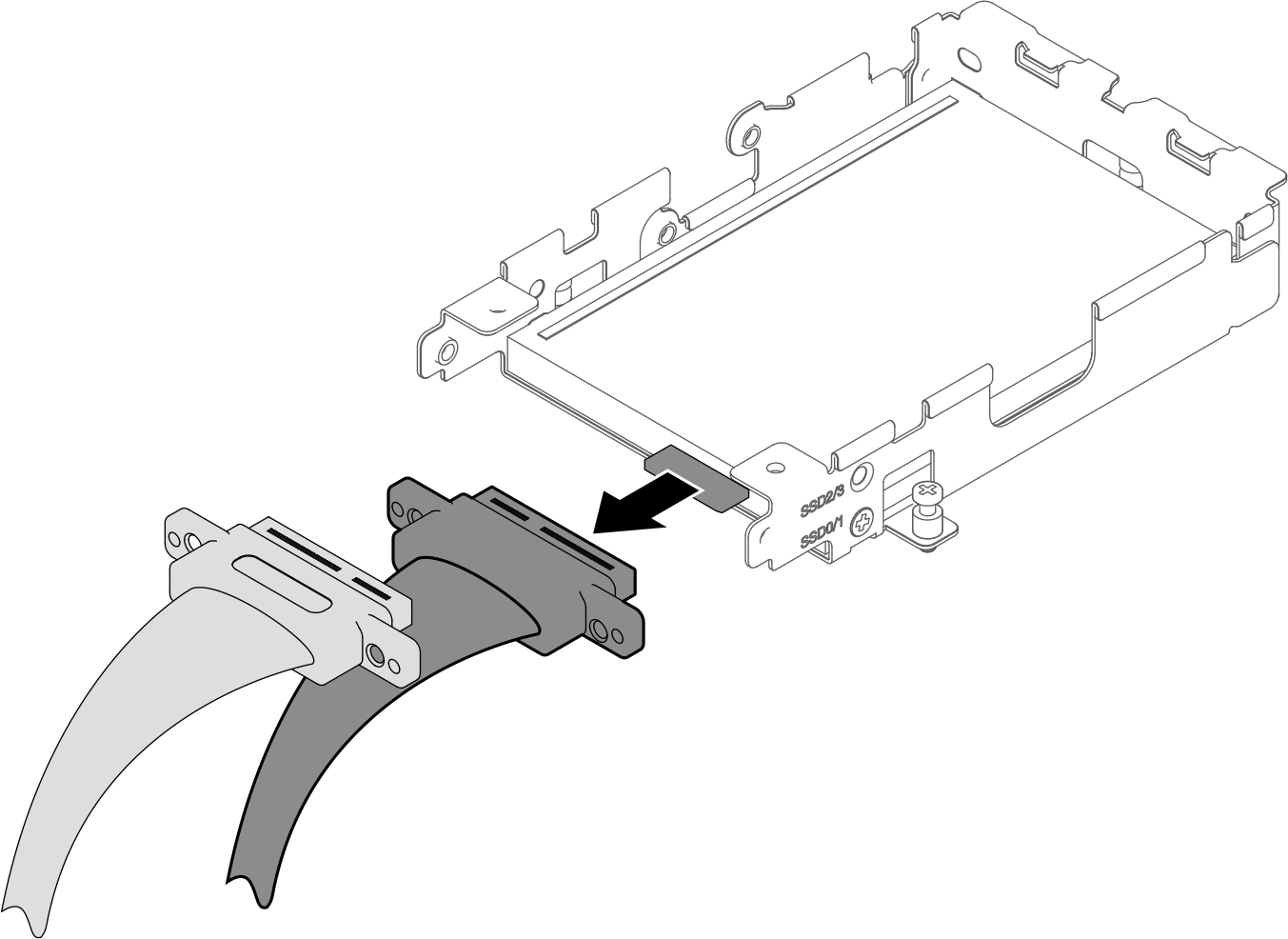

  3. Trennen Sie das Kabel vom Laufwerk.
    Abbildung 3. Trennen des Kabels vom Laufwerk

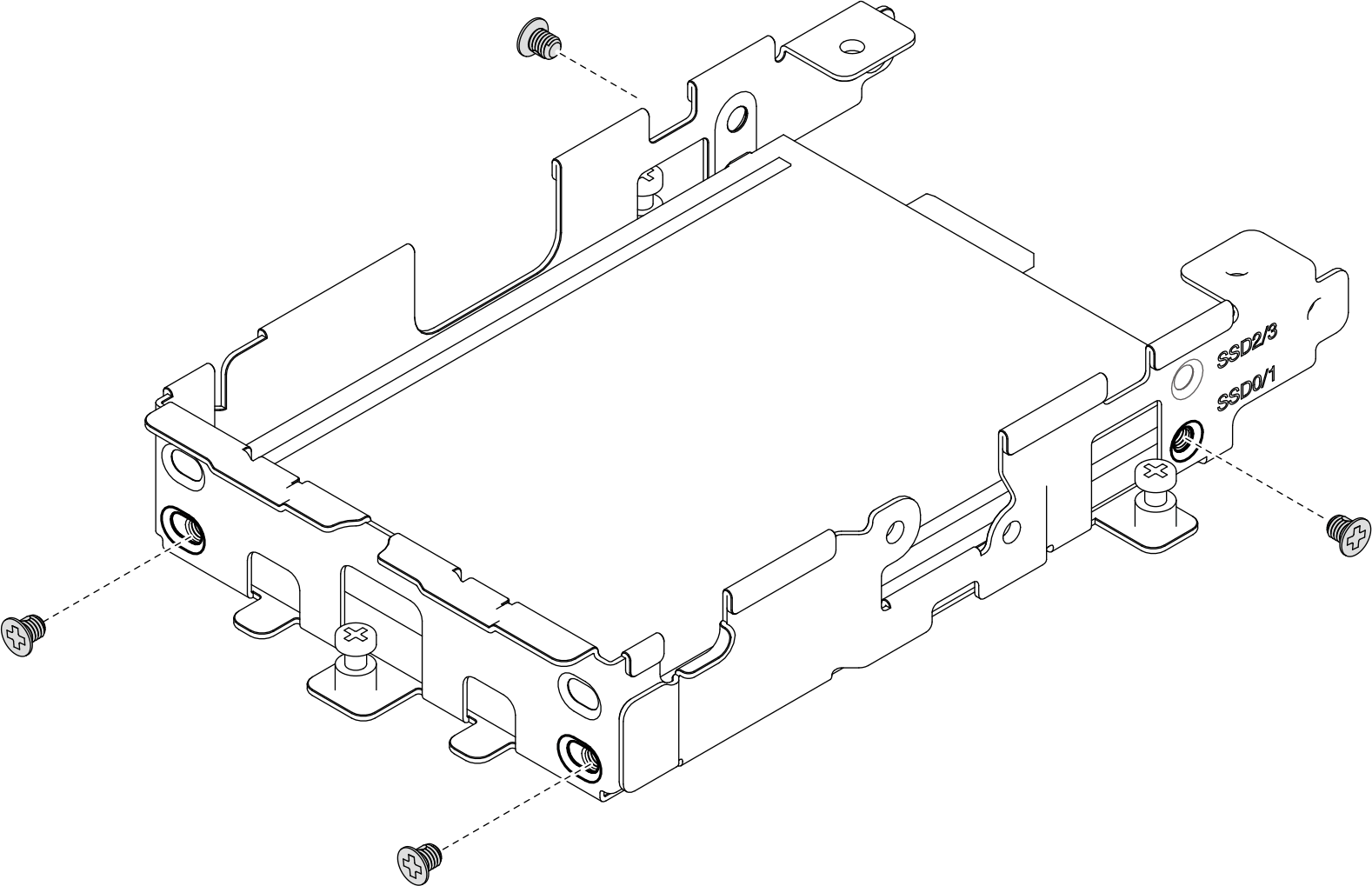

  4. Entfernen Sie die vier PH 1-Schrauben von der Laufwerkhalterung.
    Abbildung 4. Entfernen der Schrauben von der Laufwerkhalterung

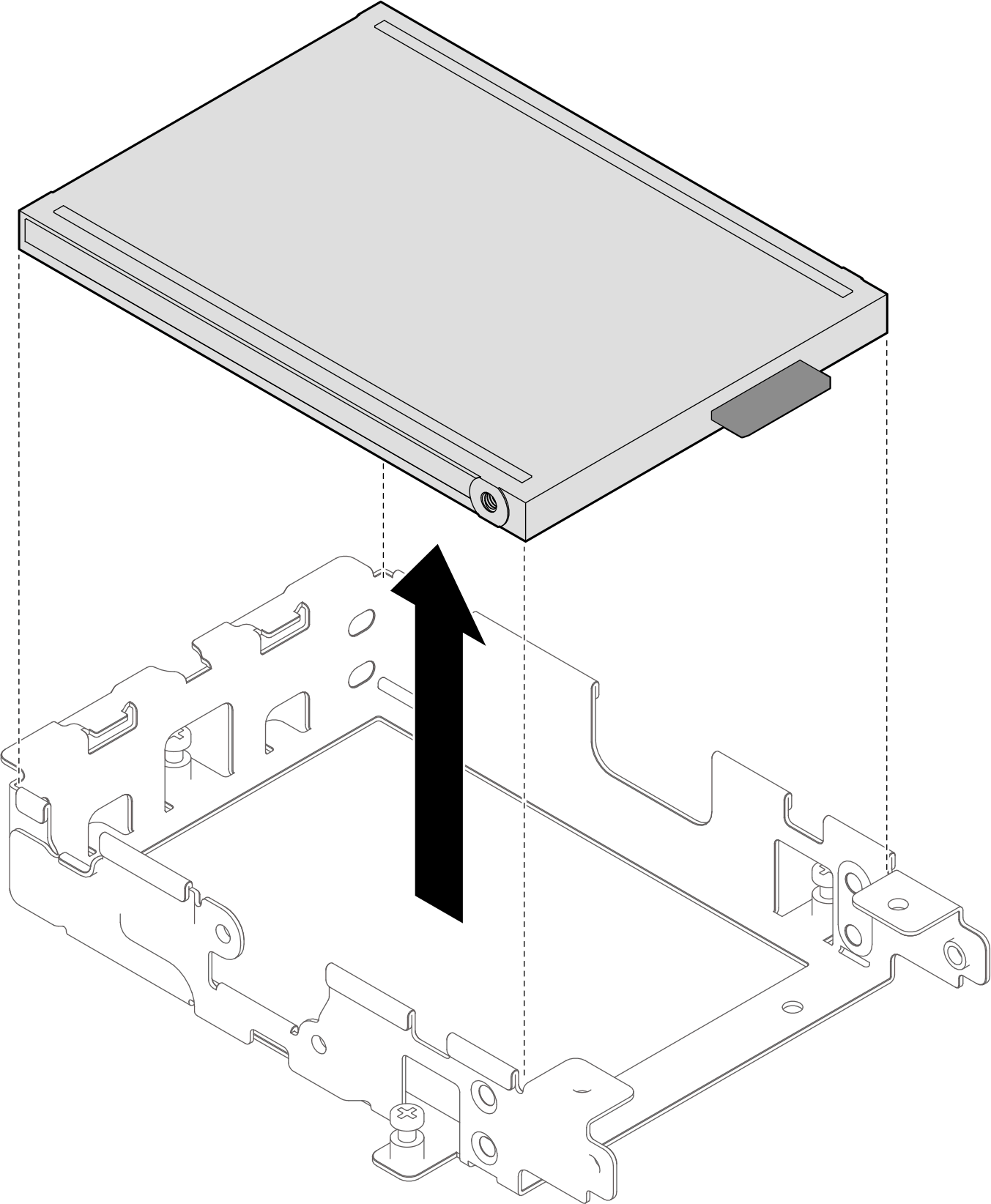

  5. Entfernen Sie das Laufwerk aus der Laufwerkhalterung.
    Abbildung 5. Entfernen des Laufwerks aus der Laufwerkhalterung

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
