Installieren des vorderen E3.S 1T-Einzellaufwerks

Verwenden Sie diese Informationen, um ein vorderes E3.S 1T-Einzellaufwerk zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH1-Schrauben

Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Installieren Sie die Laufwerke in der Laufwerkhalterung.
    Achtung

    Die Ausrichtung des Laufwerksanschlusses unterscheidet sich für Laufwerke mit Kühlung an der Oberseite und Kühlung an der Unterseite. Befolgen Sie unbedingt die Anweisungen zur Ausrichtung des Laufwerkanschlusses, die in den Abbildungen unten angegeben sind.

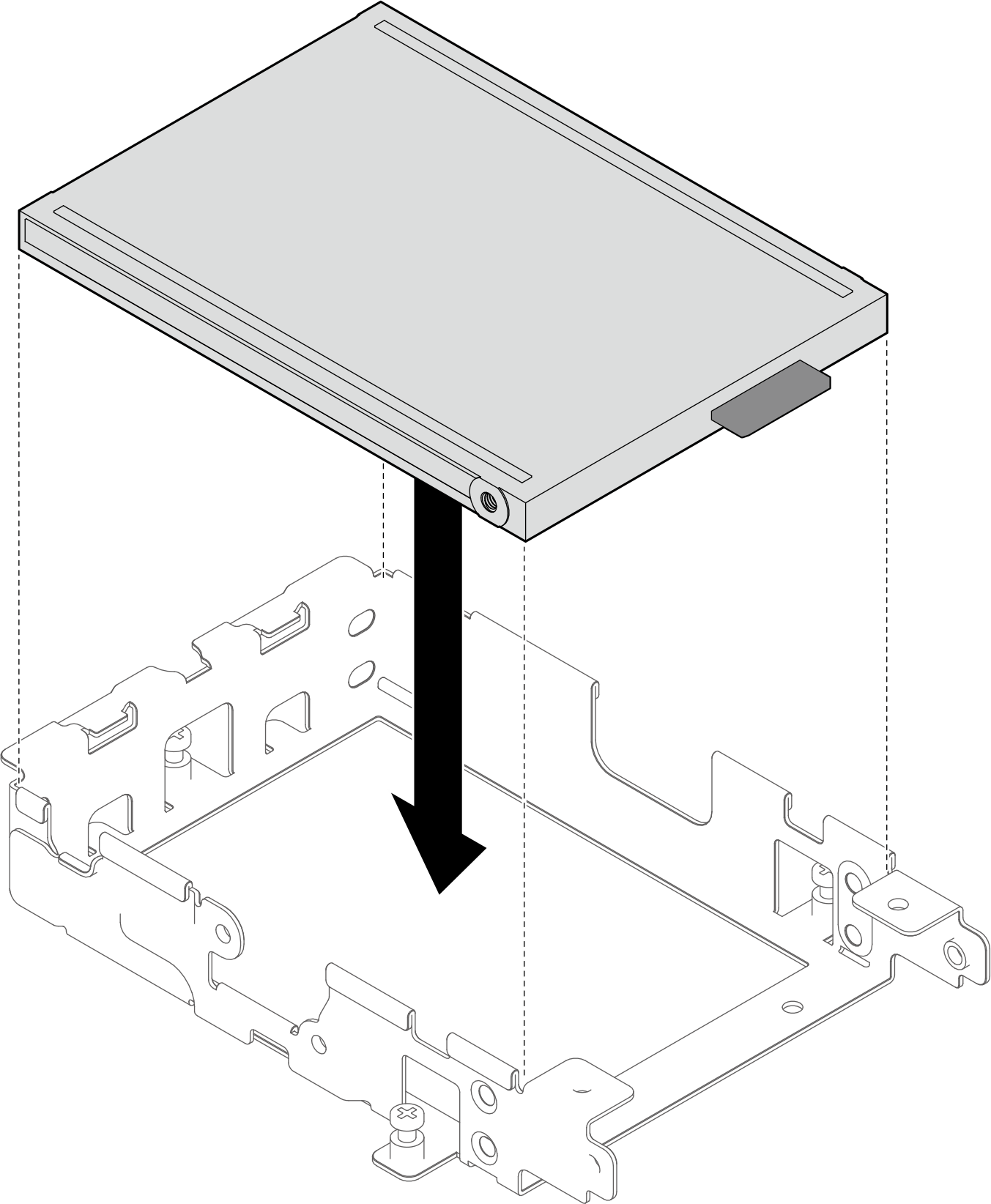

    Abbildung 1. Installieren des Laufwerks mit Kühlung an der Oberseite

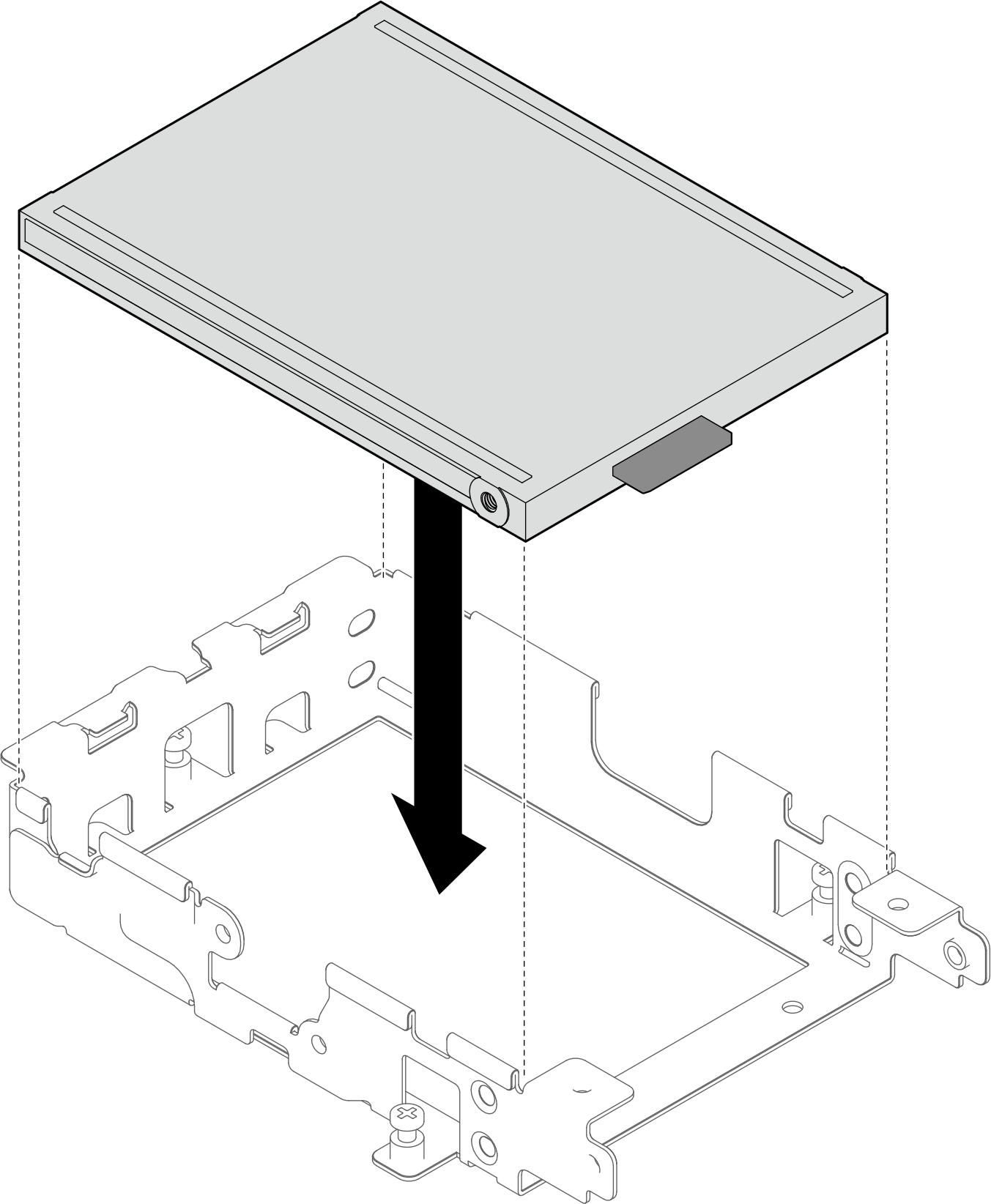

    Abbildung 2. Installieren des Laufwerks mit Kühlung an der Unterseite

  2. Installieren der vier PH1-Schrauben, um das Laufwerk an der Laufwerkhalterung zu befestigen.
    Abbildung 3. Installieren Sie vier Schrauben, um das Laufwerk an der Laufwerkhalterung zu befestigen.

  3. Verbinden Sie das Kabel mit dem Laufwerk.
    1. Schließen Sie das Kabel mit dem Stecker, der als 0 oder 1 gekennzeichnet ist, an das Laufwerk an.
    2. Platzieren Sie den anderen Kabelstecker auf den angeschlossenen Stecker.

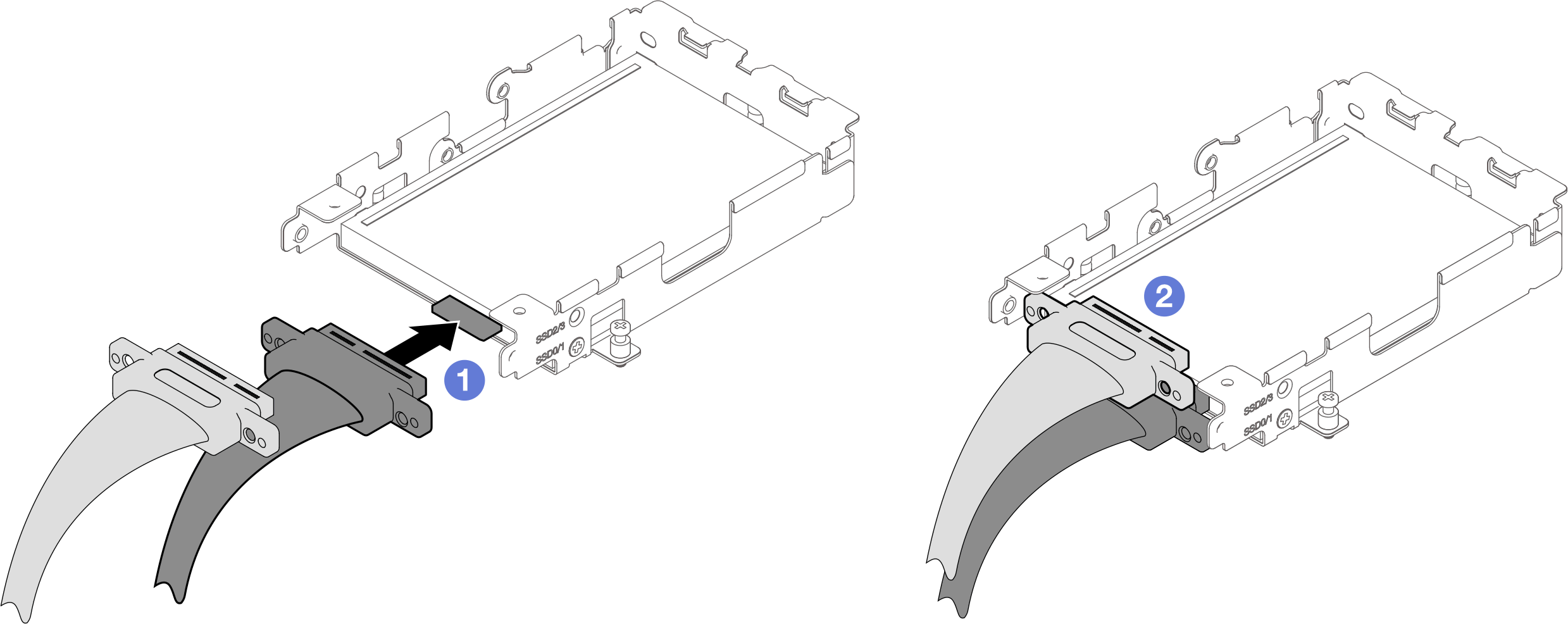

      Abbildung 4. Anschließen des Kabels an das Laufwerk

  4. Bringen Sie den Kabelhalter an der Laufwerkhalterung an.
    1. Befestigen Sie den Kabelhalter an der Laufwerkhalterung.
      Achtung

      • Richten Sie den Kabelhalter bei einem Laufwerk mit Kühlung an der Oberseite wie in der Abbildung unten mit 1 dargestellt aus.

      • Richten Sie den Kabelhalter bei einem Laufwerk mit Kühlung an der Unterseite wie in der Abbildung unten mit 2 dargestellt aus.

      Abbildung 5. Anbringen des Kabelhalters an der Laufwerkhalterung

    2. Ziehen Sie zwei PH1-Schrauben an, um den Kabelhalter an der Laufwerkhalterung zu befestigen.
      Abbildung 6. Anbringen der Schrauben an den Kabelhalter

Nach dieser Aufgabe

  1. Installieren Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe installieren.

  2. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
