E3.S 1T シングル前面ドライブの取り付け

E3.S 1T シングル前面ドライブを取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール

  • PH1 ねじ用ドライバー

重要
ギャップ・パッドの交換に関するガイドライン

  • ギャップ・パッドの位置と手順については、ギャップ・パッドの識別と位置を参照してください。

  • ギャップ・パッドを交換する前に、アルコール・クリーニング・パッドで表面を慎重にクリーニングします。

  • ギャップ・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がギャップ・パッドの素材によってふさがれていないことを確認します。

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. ドライブをドライブ・ケージに取り付けます。
    重要

    ドライブ・コネクターの向きは、上面冷却ドライブと底面冷却ドライブで異なります。以下の図で指定されているドライブ・コネクターの向きのガイダンスに必ず従ってください。

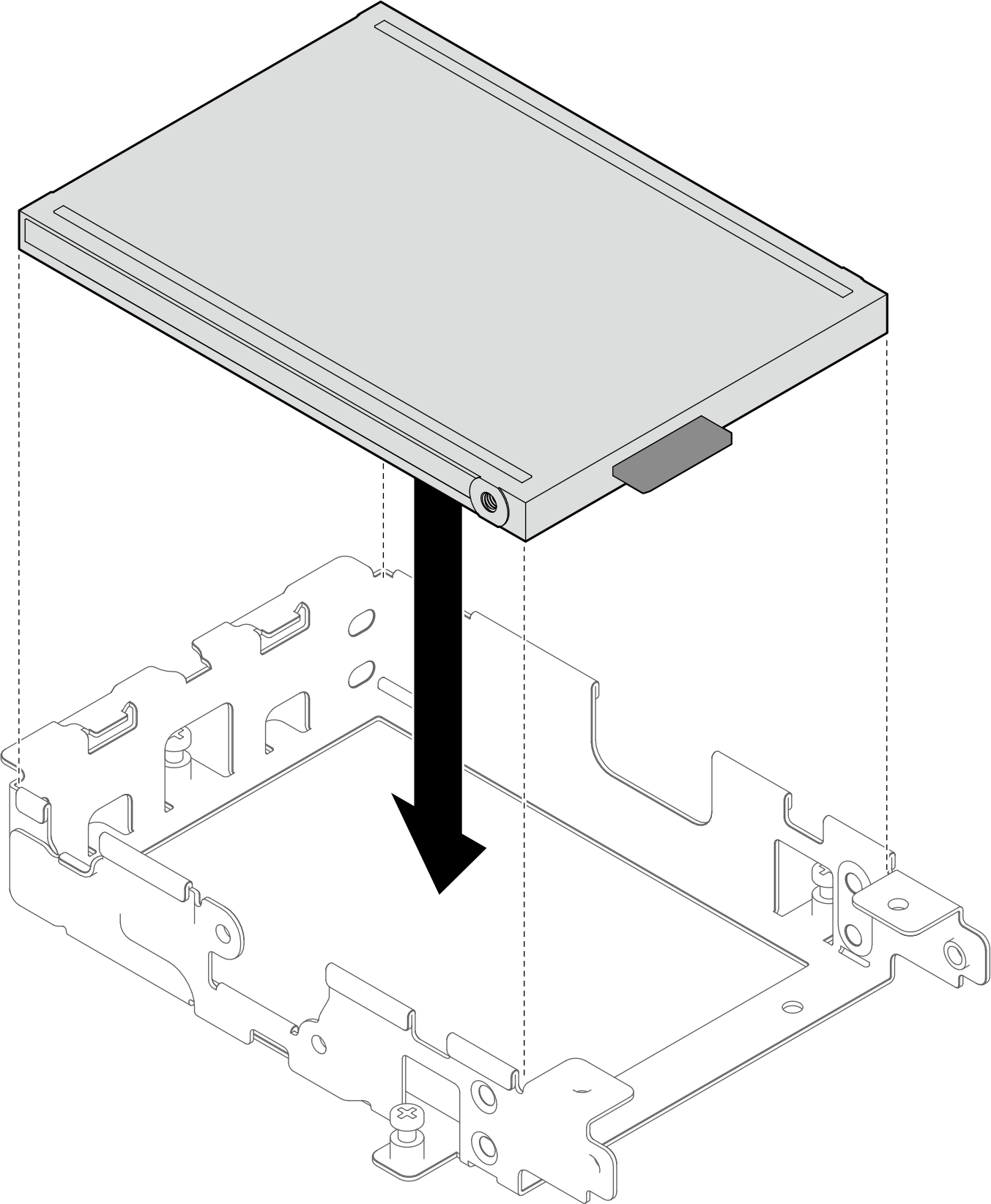

    図 1. 上面冷却ドライブの取り付け

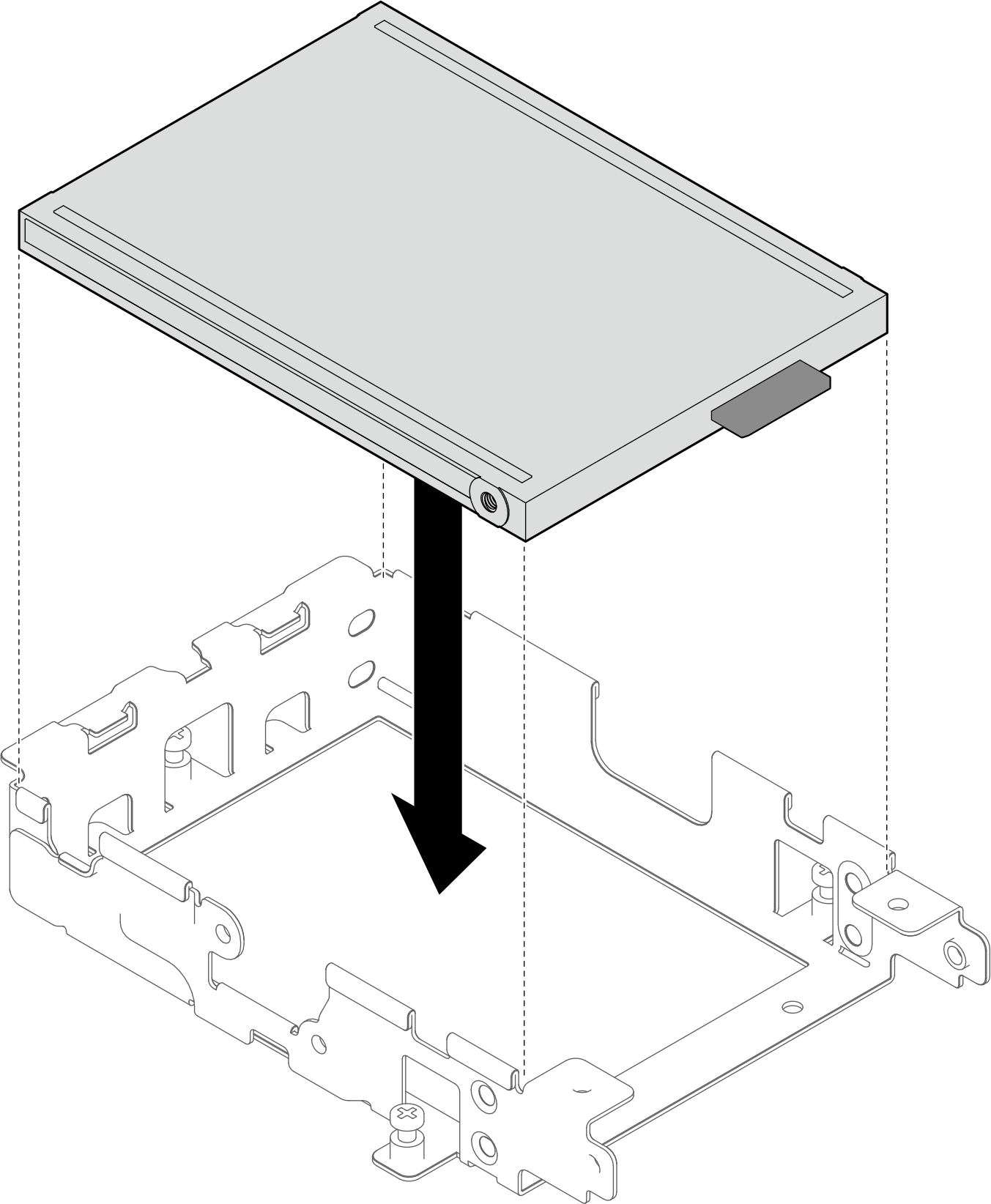

    図 2. 底面冷却ドライブの取り付け

  2. ドライブをドライブ・ケージに固定する 4 本の PH1 ねじを取り付けます。
    図 3. ドライブをドライブ・ケージに固定する 4 本のねじの取り付け。

  3. ケーブルをドライブに接続します。
    1. 0 または 1 とマークされたプラグ付きのケーブルをドライブに接続します。
    2. もう一方のケーブル・プラグを、接続されたプラグの上に置きます。

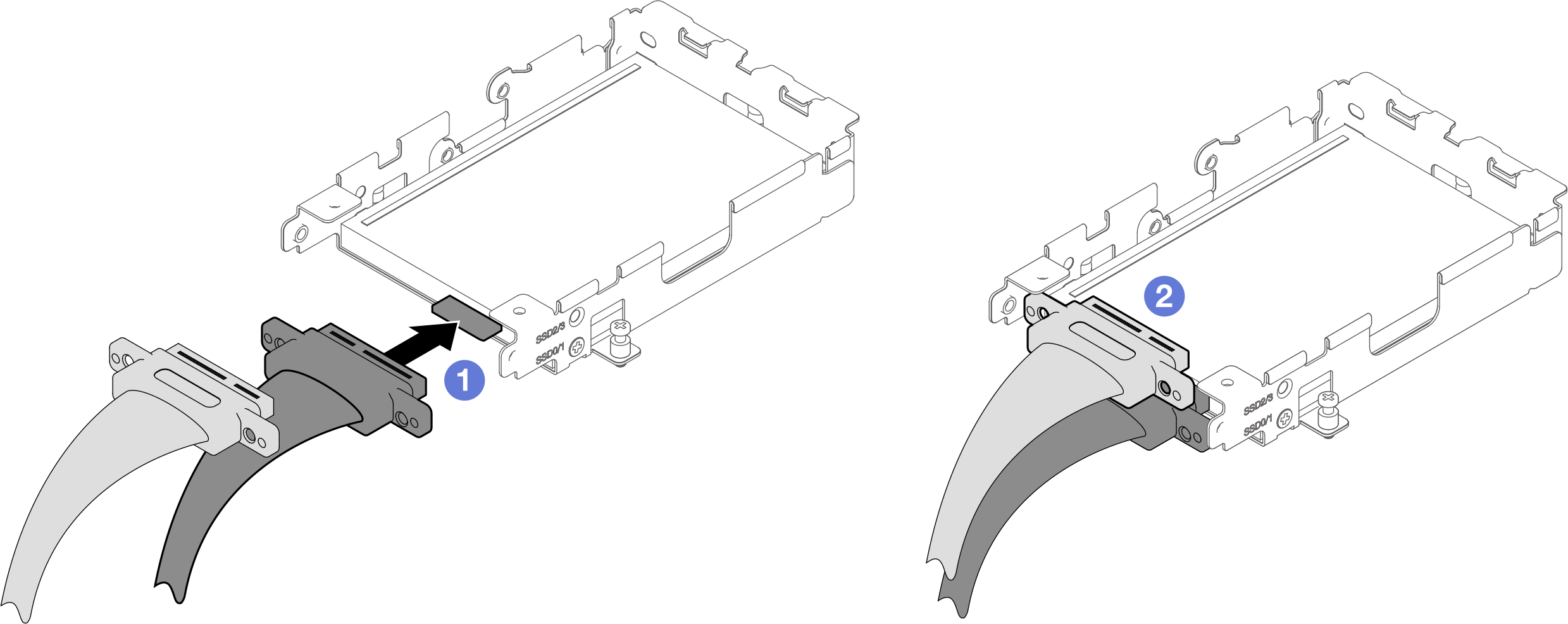

      図 4. ドライブへのケーブルの接続

  4. ケーブル保持具をドライブ・ケージに取り付けます。
    1. ケーブル保持具をドライブ・ケージに取り付けます。
      重要

      • 上面冷却ドライブの場合、ケーブル保持具を以下の図の 1 に示すような方向にします。

      • 底面冷却ドライブの場合、ケーブル保持具を以下の図の 2 に示すような方向にします。

      図 5. ドライブ・ケージへのケーブル保持具の取り付け

    2. 2 本の PH1 ねじを締め、ケーブル保持具をドライブ・ケージに固定します。
      図 6. ケーブル保持具へのねじの取り付け

完了したら

  1. 前面 E3.S ドライブ・ケージを取り付けます。E3.S 前面ドライブ・ケージ・アセンブリーの取り付けを参照してください。

  2. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  3. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  4. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  5. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。

  6. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
