Instalación de una unidad frontal única E3.S 1T

Utilice esta información para instalar una unidad frontal única E3.S 1T.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1

Importante
Directrices de sustitución de la almohadilla de espacio

  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Instale las unidades al compartimiento de la unidad.
    Atención

    La orientación del conector de la unidad es distinta para la unidad de enfriamiento de la parte superior y la de la parte inferior. Asegúrese de seguir la guía de orientación del conector de la unidad que se especifica en las siguientes ilustraciones.

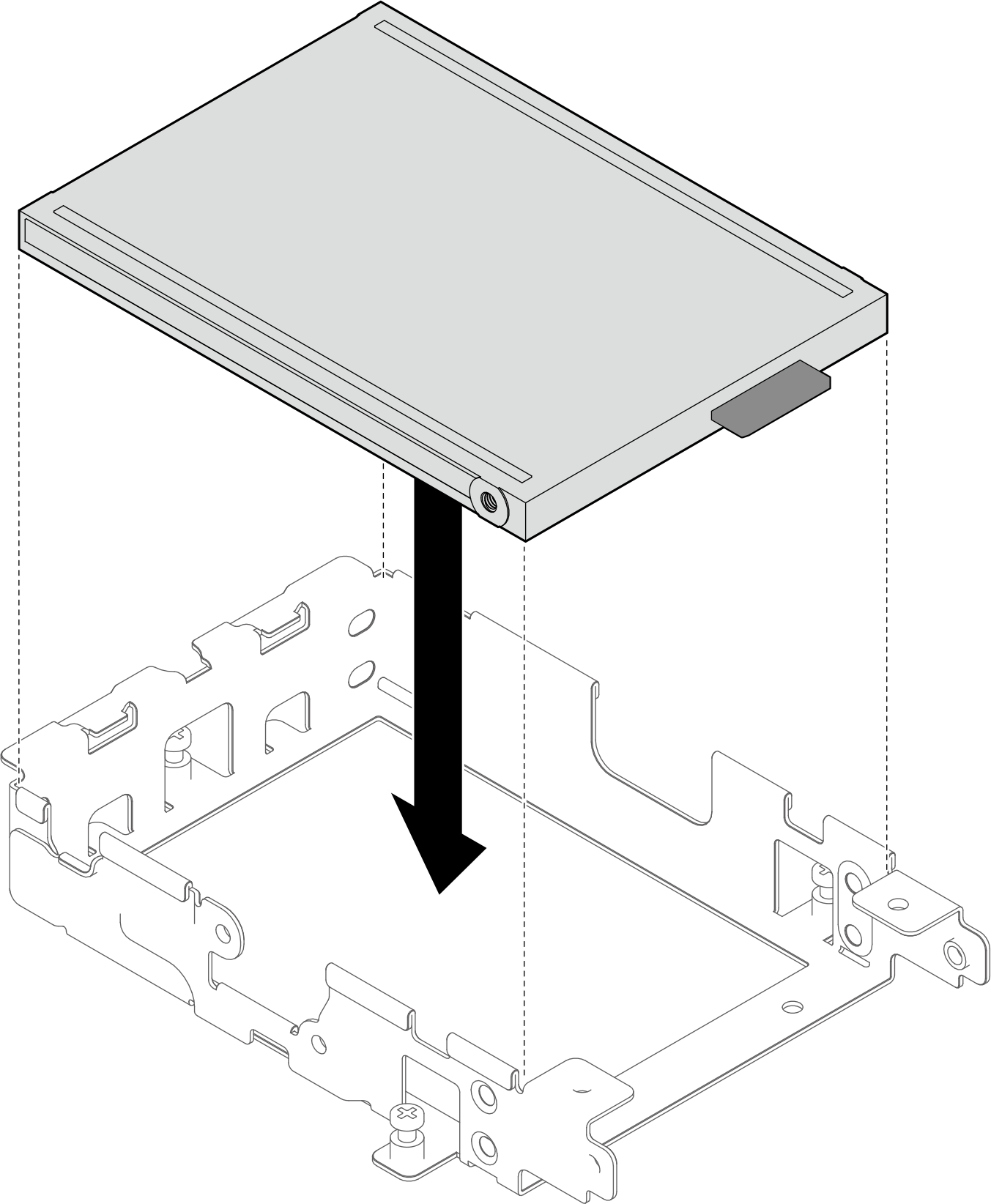

    Figura 1. Instalación de la unidad de enfriamiento de la parte superior

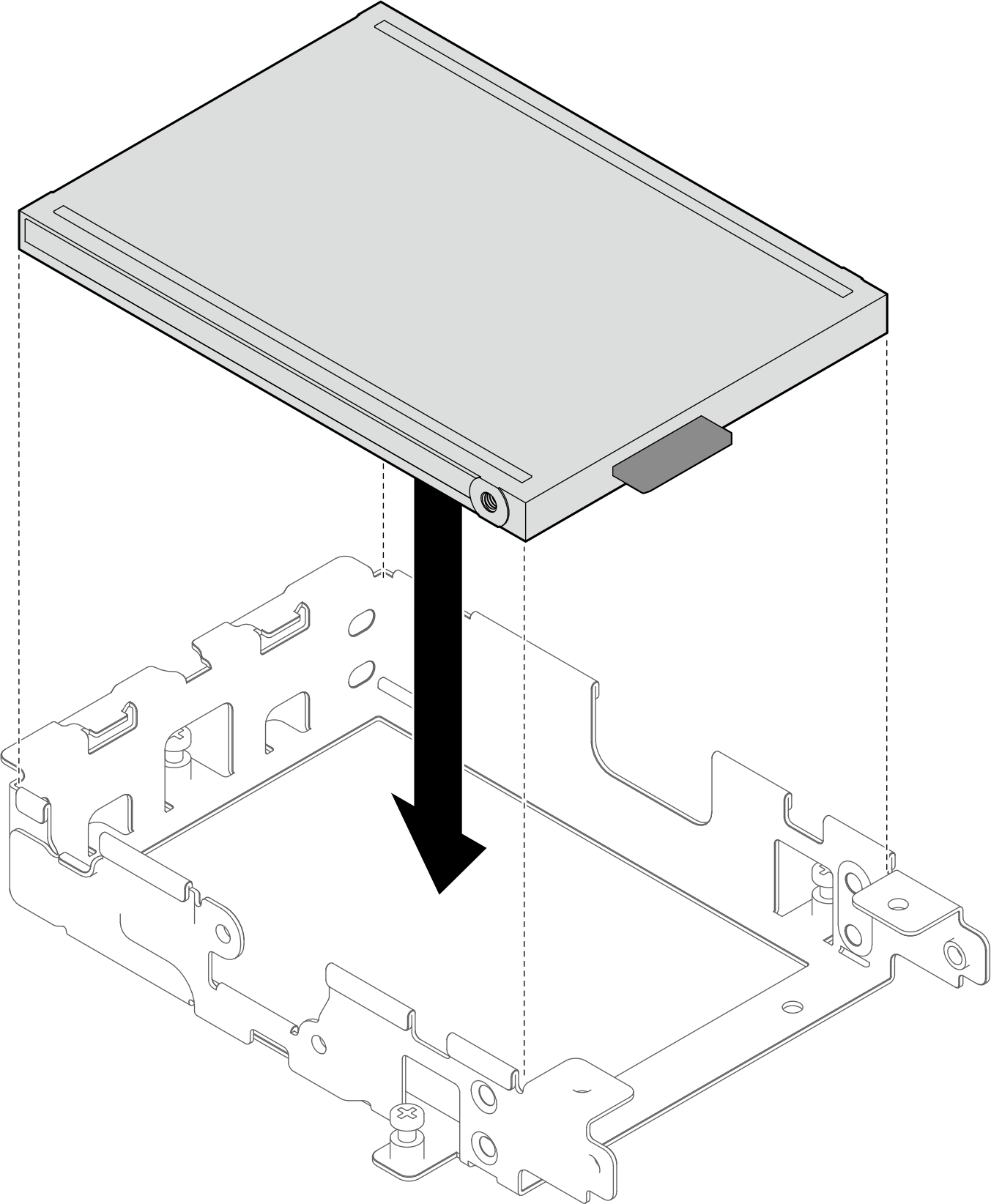

    Figura 2. Instalación de la unidad de enfriamiento de la parte inferior

  2. Instalación de los cuatro tornillos PH1 para fijar la unidad al compartimiento de la unidad.

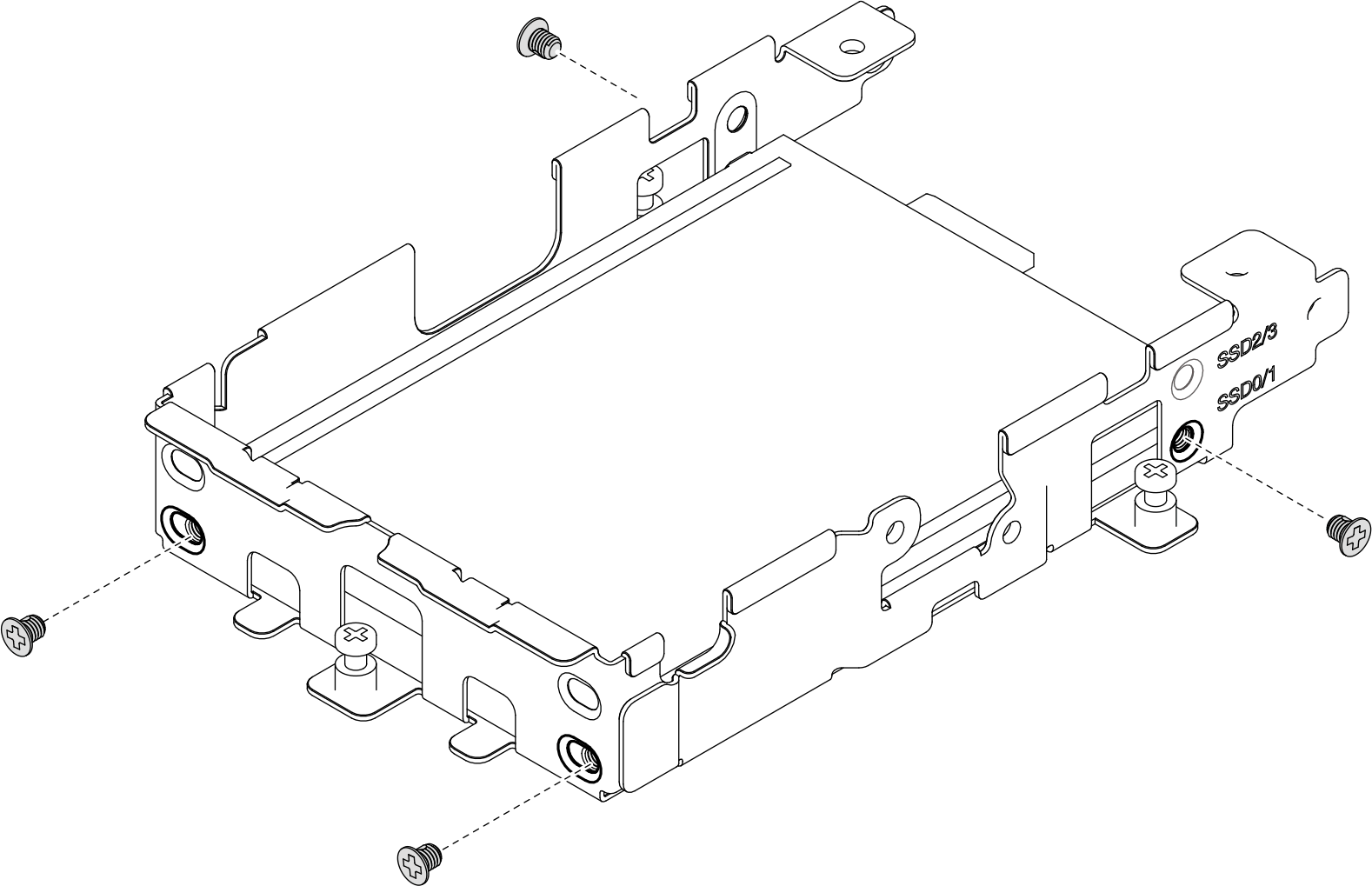

    Figura 3. Instalación de cuatro tornillos para fijar la unidad al compartimiento de la unidad

  3. Conecte el cable a la unidad.
    1. Conecte el cable con el conector marcado como 0 o 1 a la unidad.
    2. Coloque el otro conector de cable debajo del conectado.

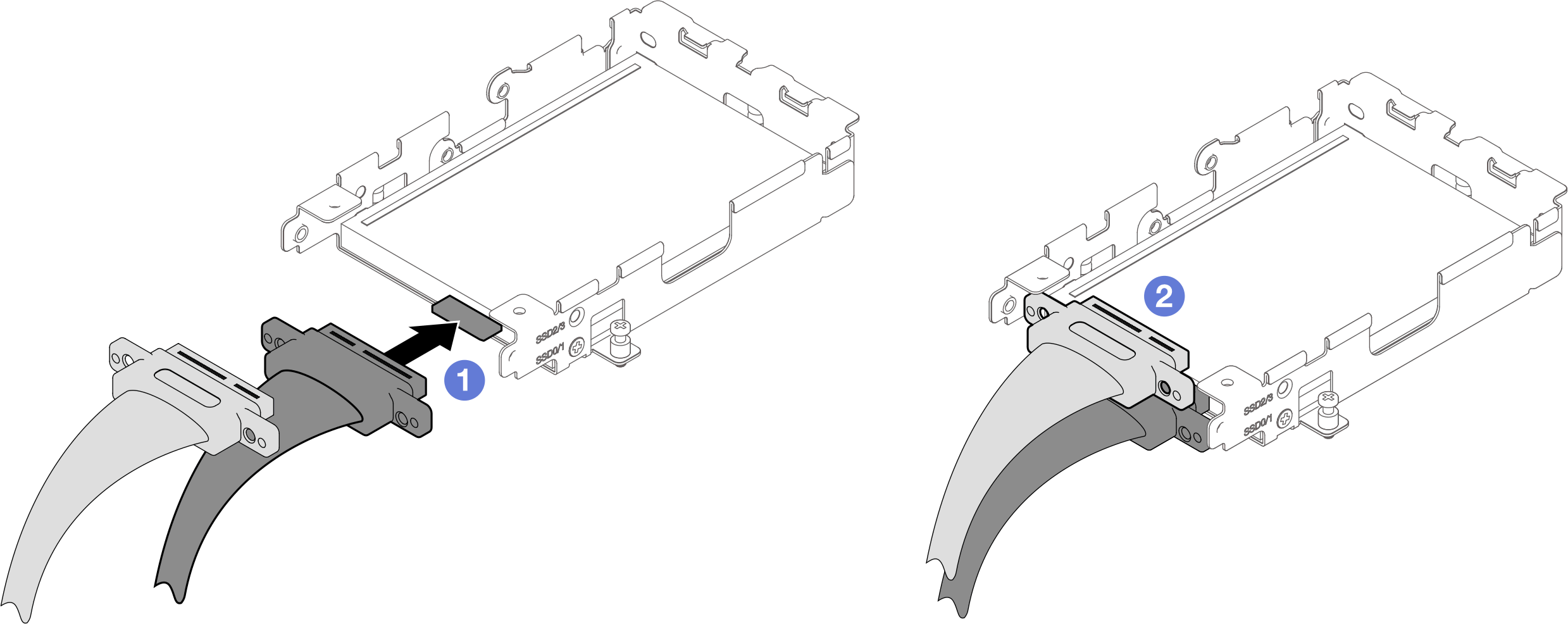

      Figura 4. Conexión del cable a la unidad

  4. Instale el soporte del cable en el compartimiento de la unidad.
    1. Conecte el soporte del cable en el compartimiento de la unidad.
      Atención

      • Para la unidad de enfriamiento de la parte superior, oriente el soporte del cable tal como 1 se muestra en la siguiente ilustración.

      • Para la unidad de enfriamiento de la parte inferior, oriente el soporte del cable tal como 2 se muestra en la siguiente ilustración.

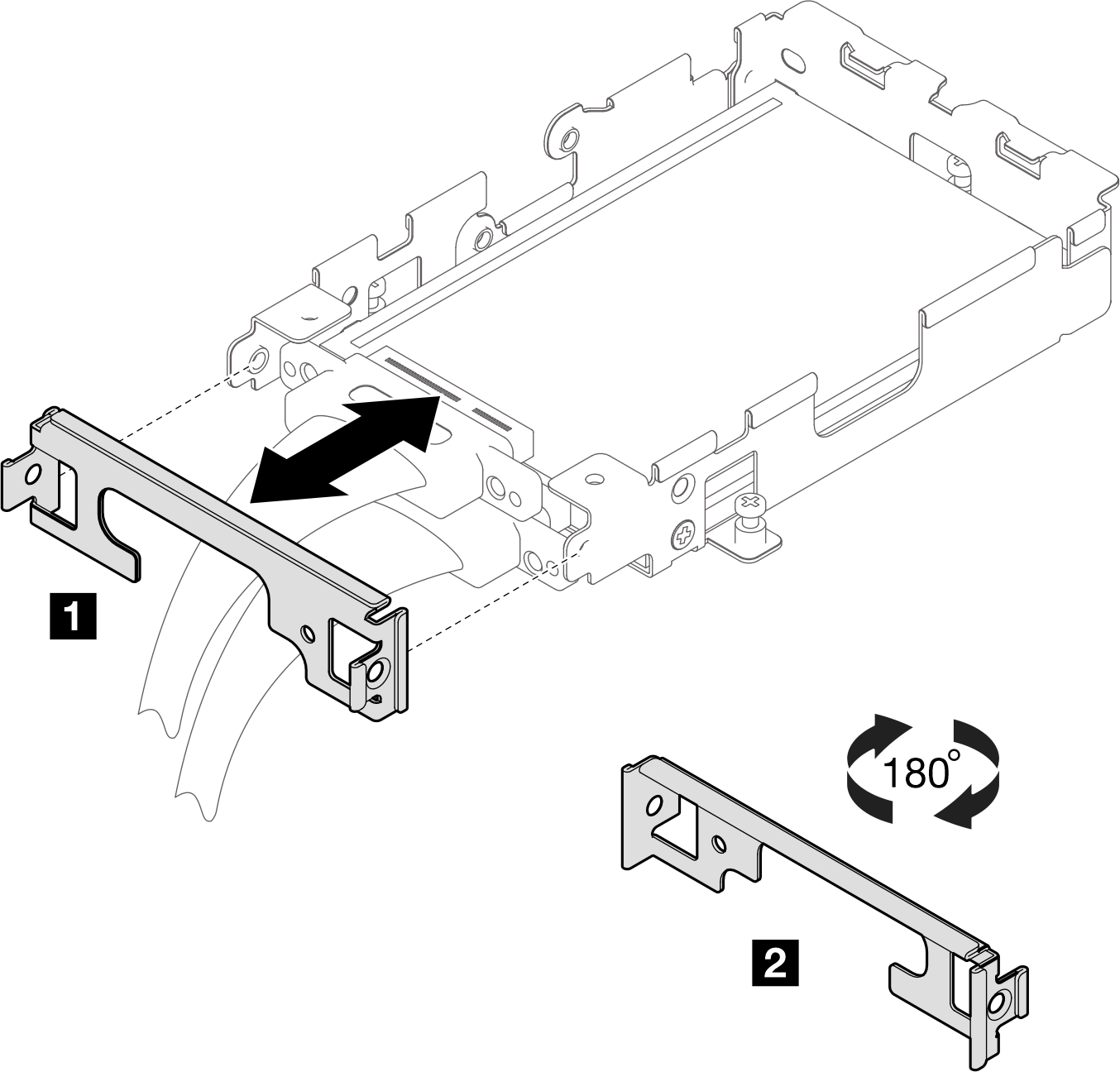

      Figura 5. Instalación del soporte del cable en el compartimiento de la unidad

    2. Apriete dos tornillos PH1 para fijar el soporte del cable al compartimiento de la unidad.

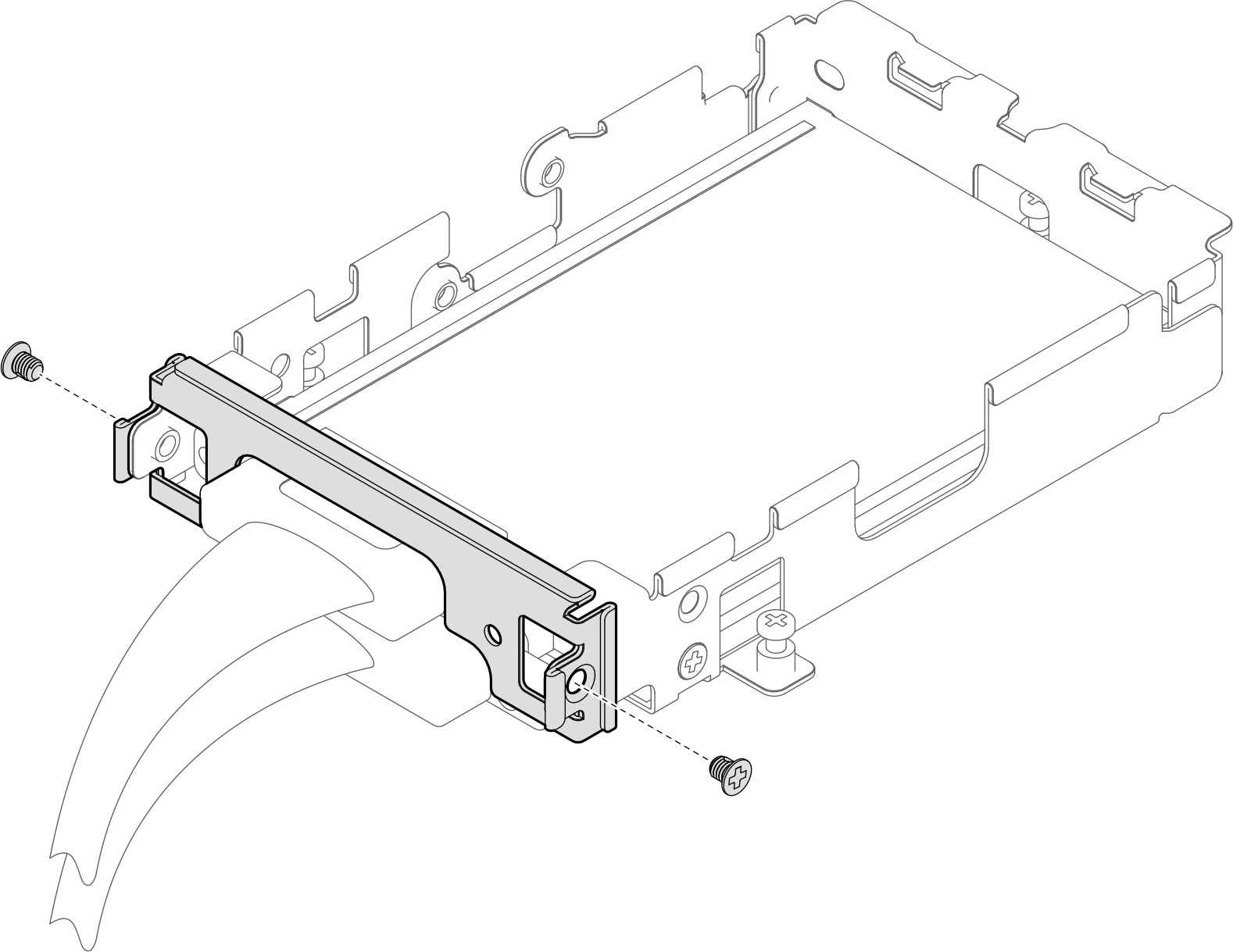

      Figura 6. Instalación de tornillos en el soporte del cable

Después de finalizar

  1. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  2. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  3. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  4. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  5. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
