Extracción de una unidad frontal única E3.S 1T

Utilice esta información para quitar una unidad frontal única E3.S 1T.

Acerca de esta tarea

Herramientas requeridas

Destornillador para tornillos PH 1

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
Desconecte todos los cables externos del alojamiento.
Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

Observe el procedimiento

Un video de este procedimiento está disponible en YouTube.

Procedimiento

Prepárese para esta tarea.
1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
4. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
Quite el soporte del cable del compartimiento de la unidad.
1. Quite los dos tornillos PH1 del compartimiento de la unidad.
  Figura 1. Extracción de los tornillos del soporte del cable
2. Quite el soporte del cable. (1 Unidad de enfriamiento de la parte superior, 2 Unidad de enfriamiento de la parte inferior)
  Figura 2. Extracción del soporte de cable

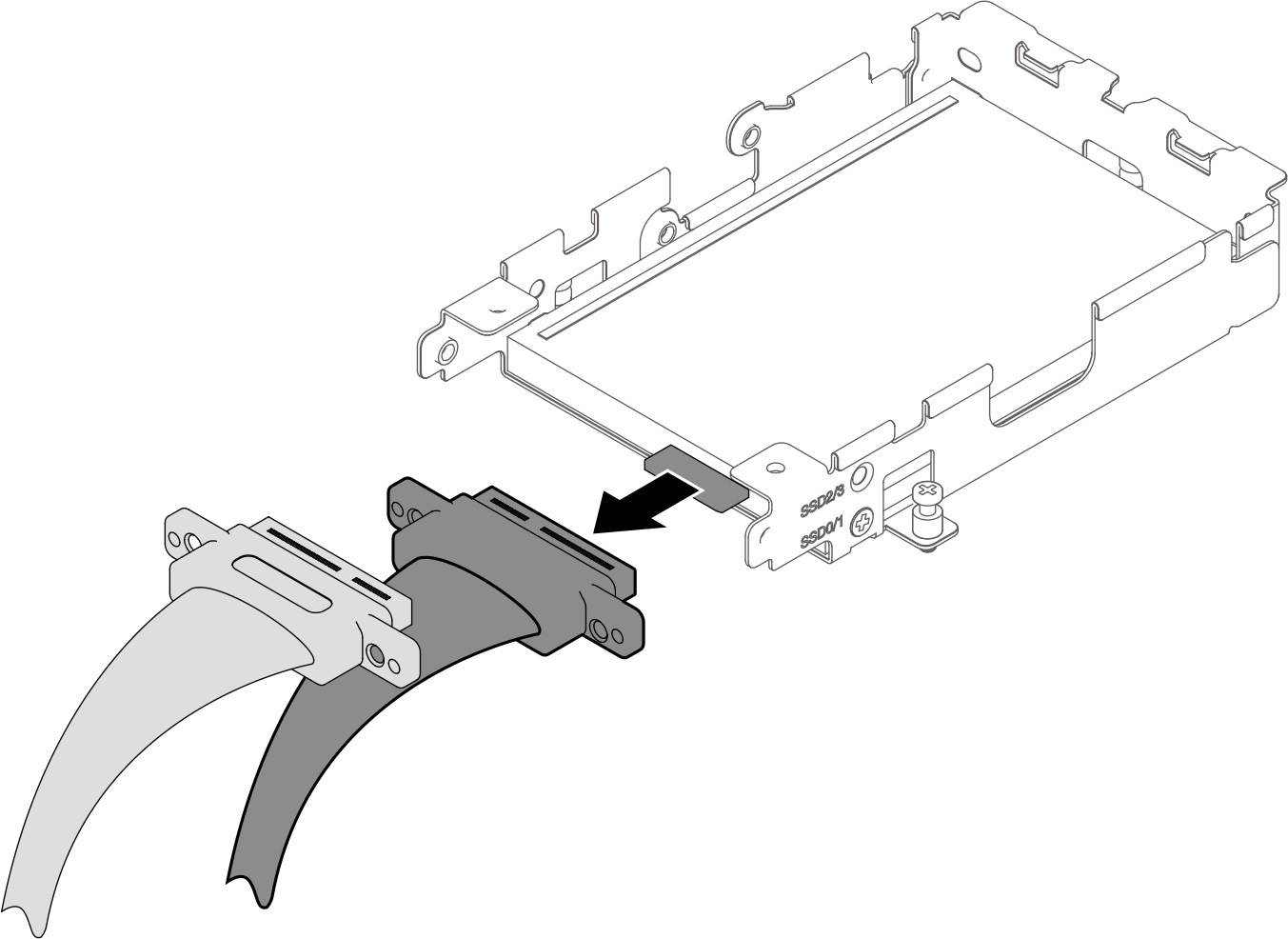

Desconecte el cable de la unidad.
Figura 3. Desconexión del cable de la unidad
Quite los cuatro tornillos PH1 del compartimiento de la unidad.
Figura 4. Quite los tornillos del compartimiento de la unidad.

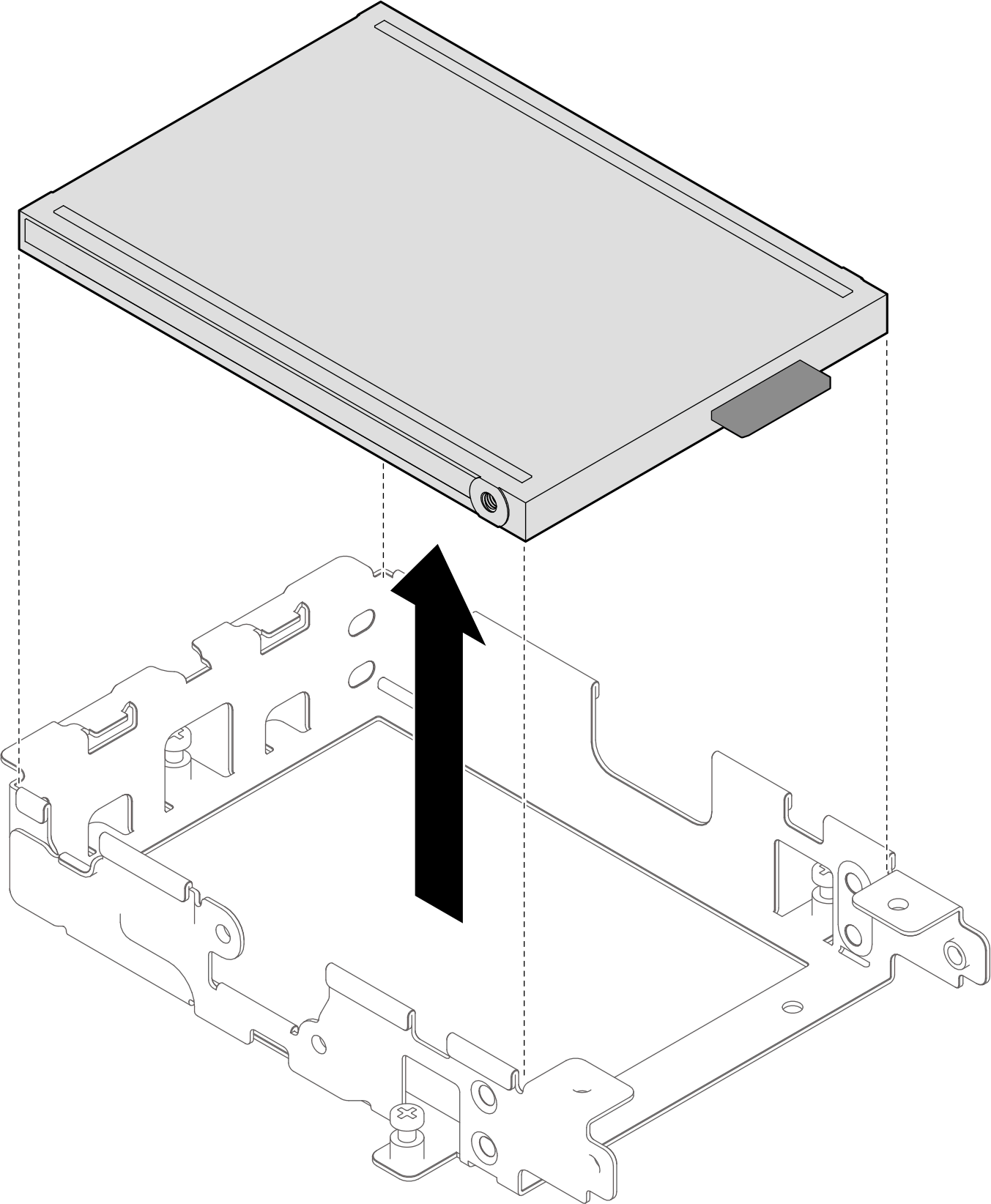

Quite la unidad del compartimiento de la unidad.
Figura 5. Extracción de la unidad del compartimiento de la unidad

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
