Retrait d’une unité avant simple E3.S 1T

Les informations suivantes vous indiquent comment retirer une unité avant simple E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez les traverses. Voir Retrait des traverses.
    4. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
  2. Retirez le dispositif de retenue de câble du boîtier d’unités de disque dur.

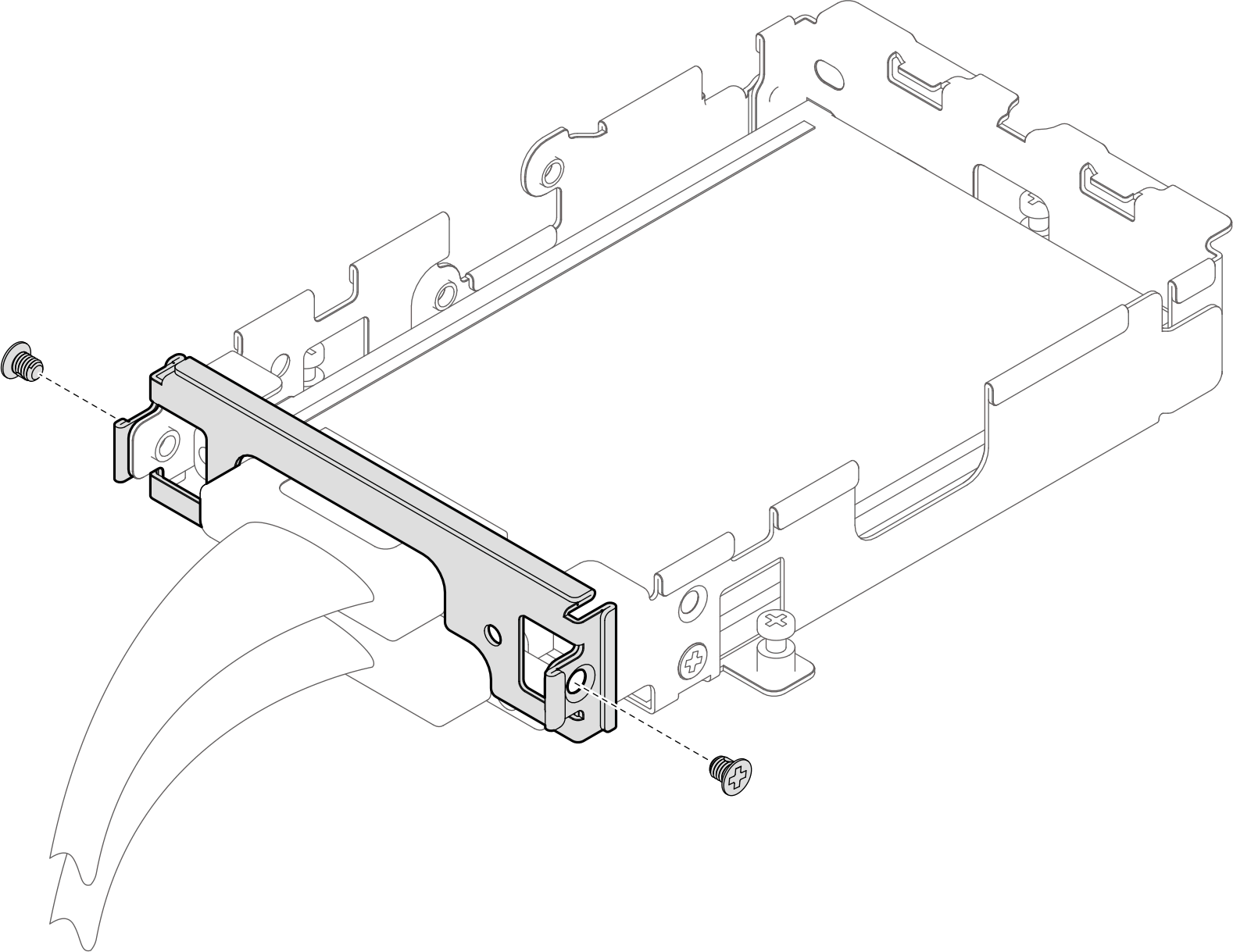

    1. Retirez les deux vis PH1 du boîtier d’unités de disque dur.
      Figure 1. Retrait des vis du dispositif de retenue de câble

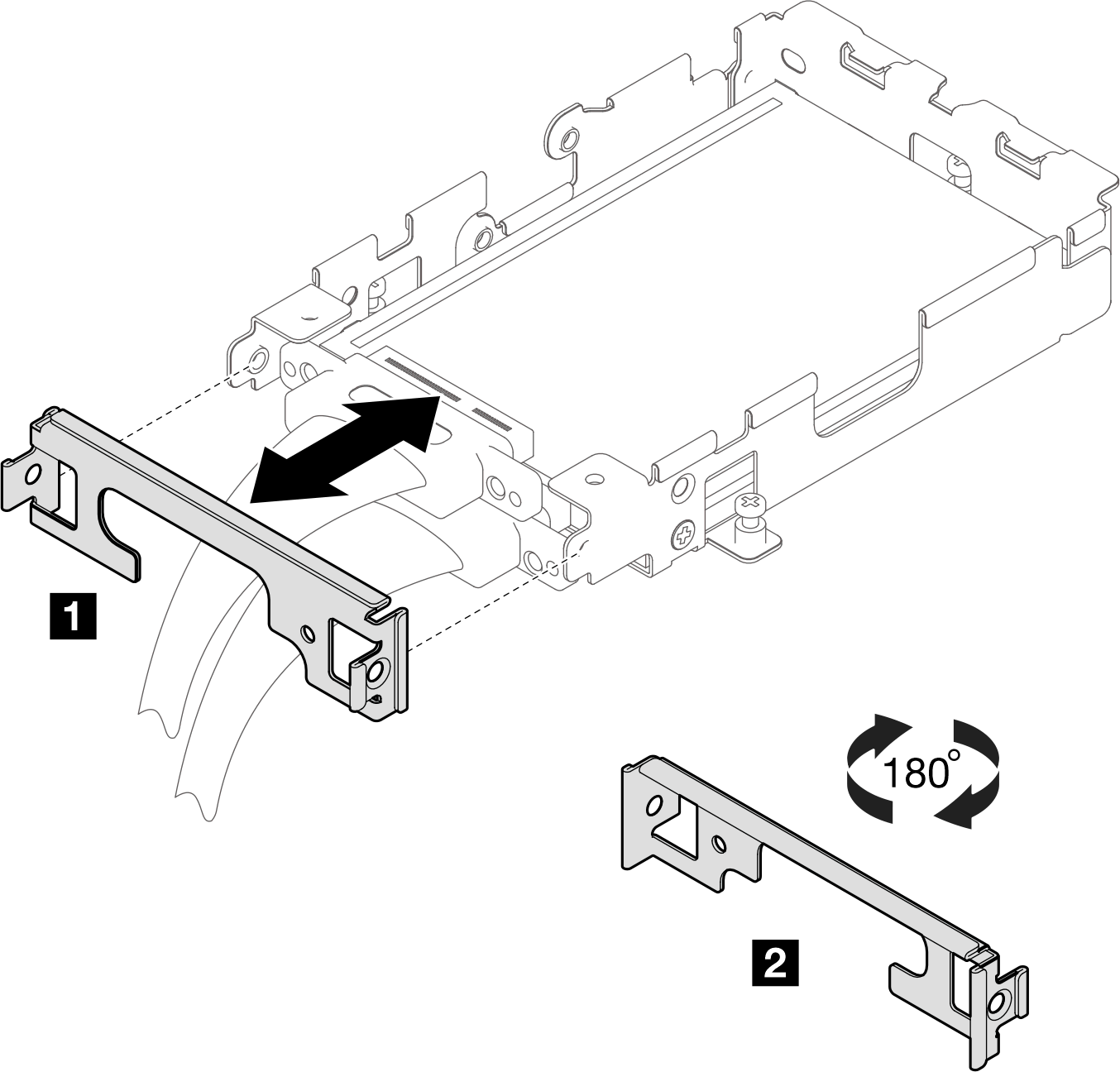

    2. Retirez le dispositif de retenue de câble. (1 Unité de refroidissement côté supérieur, 2 Unité de refroidissement côté inférieur)
      Figure 2. Retrait du dispositif de retenue du câble

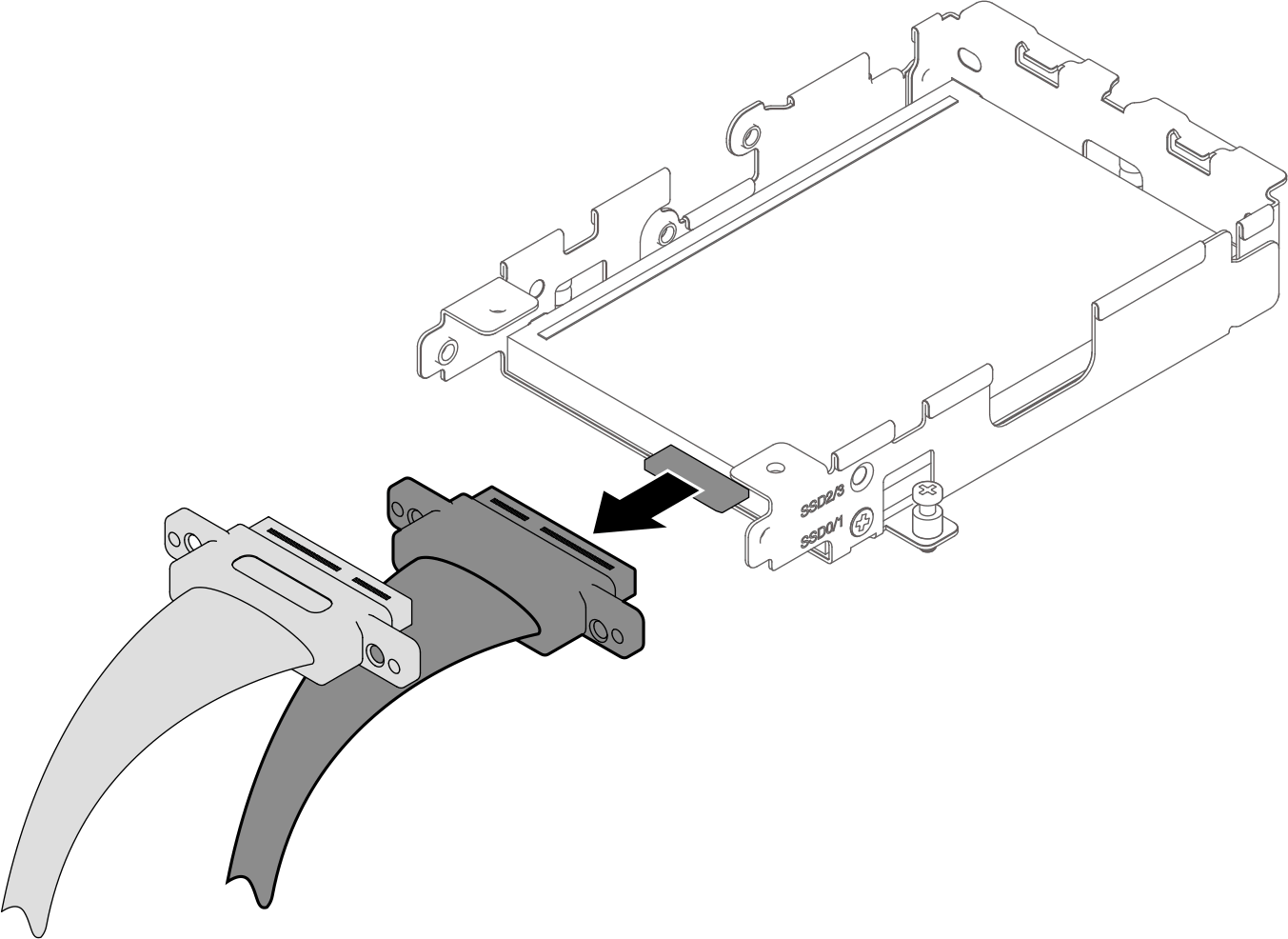

  3. Débranchez le câble de l’unité.
    Figure 3. Débranchement du câble de l’unité

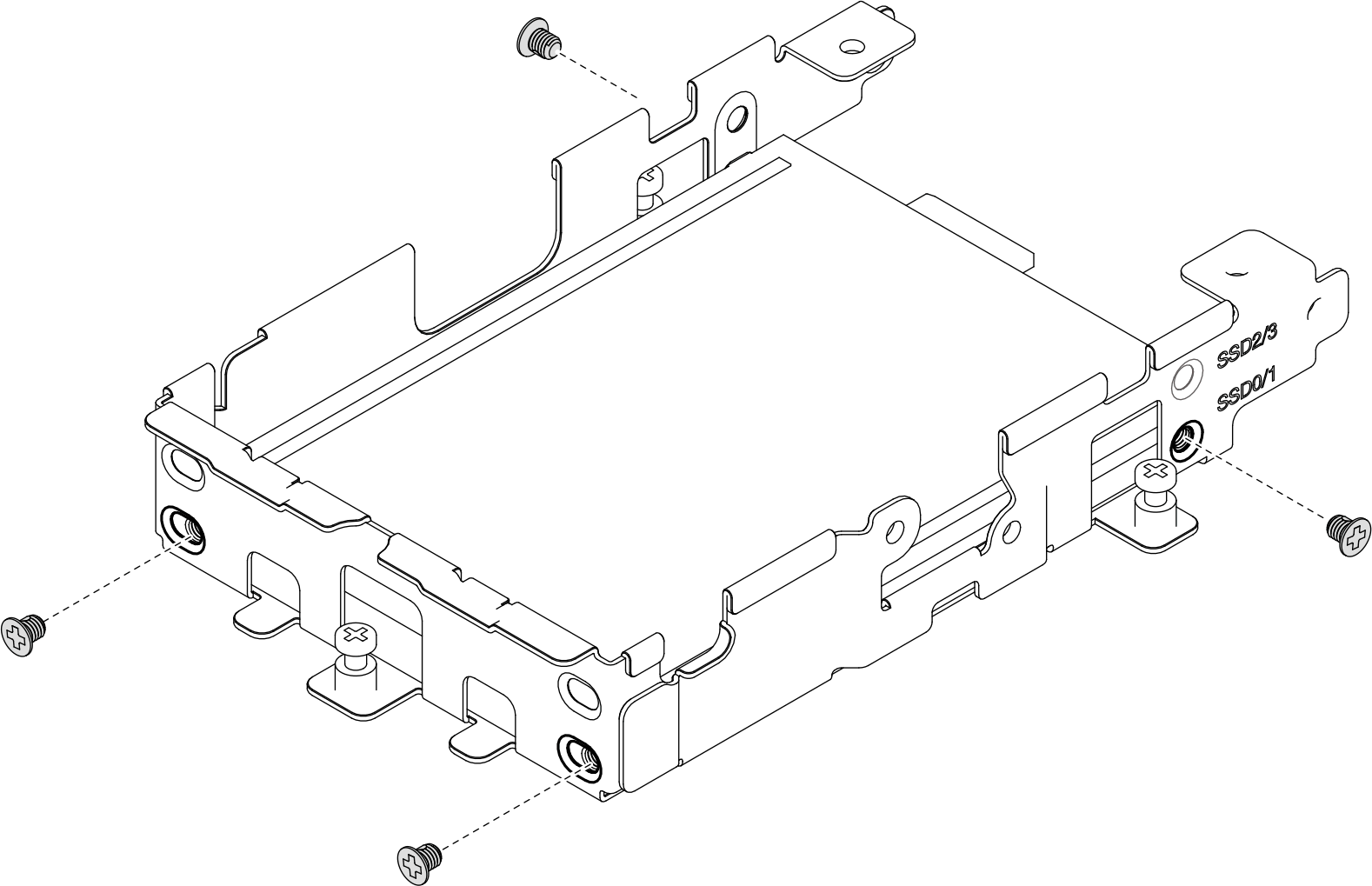

  4. Retirez les quatre vis PH 1 du boîtier d’unités de disque dur.
    Figure 4. Retrait des vis du boîtier d’unités de disque dur.

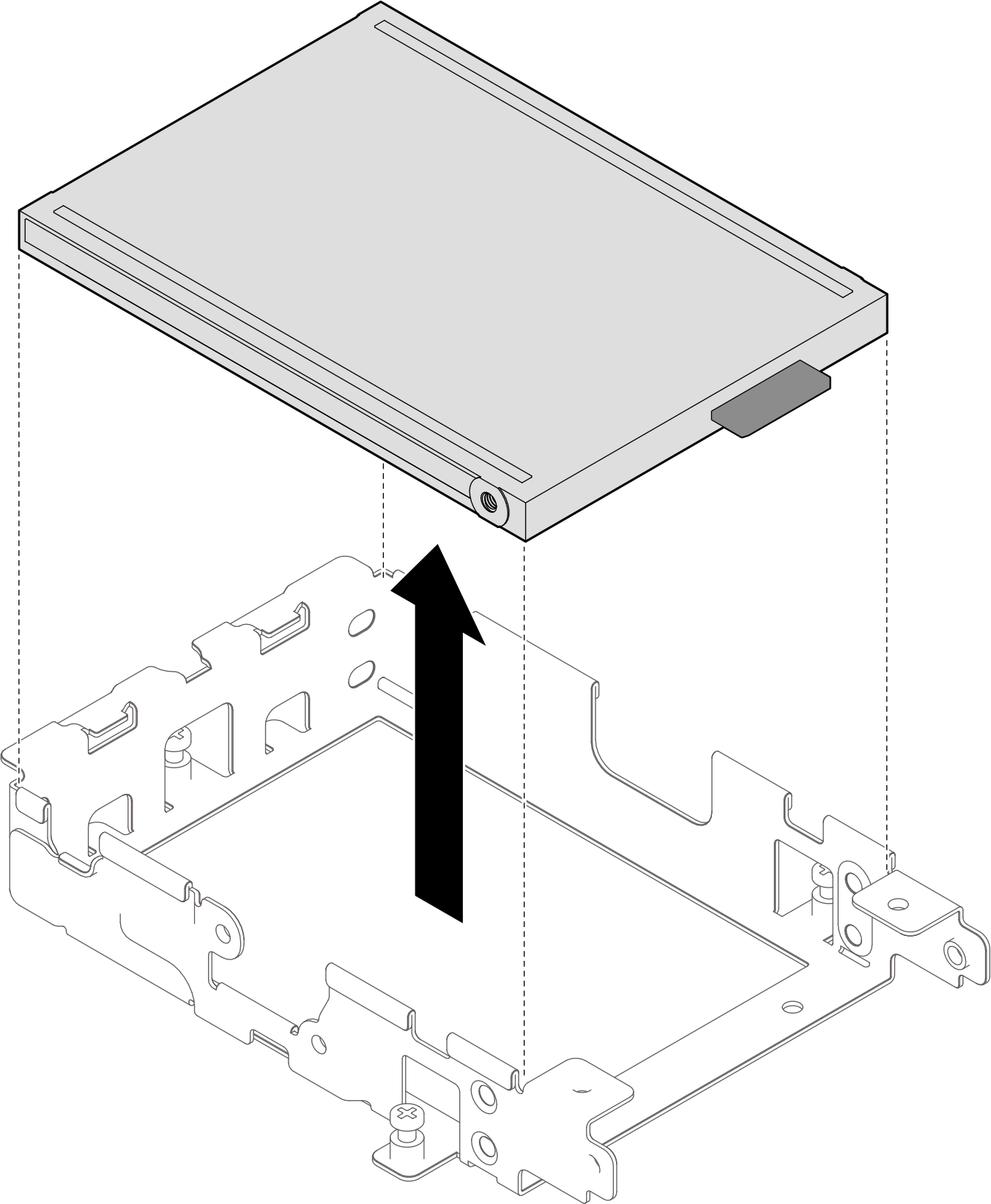

  5. Retirez l’unité du boîtier d’unités de disque dur.
    Figure 5. Retrait de l’unité du boîtier d’unités de disque dur

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
