Installation d’une unité avant simple E3.S 1T

Les informations suivantes vous indiquent comment installer une unité avant simple E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez les unités dans le boîtier d’unités de disque dur.
    Avertissement

    L’orientation du connecteur d’unité est différente pour l’unité de refroidissement de la partie supérieure et l’unité de refroidissement de la partie inférieure. Veillez à suivre les instructions d’orientation du connecteur d’unité illustrées ci-dessous.

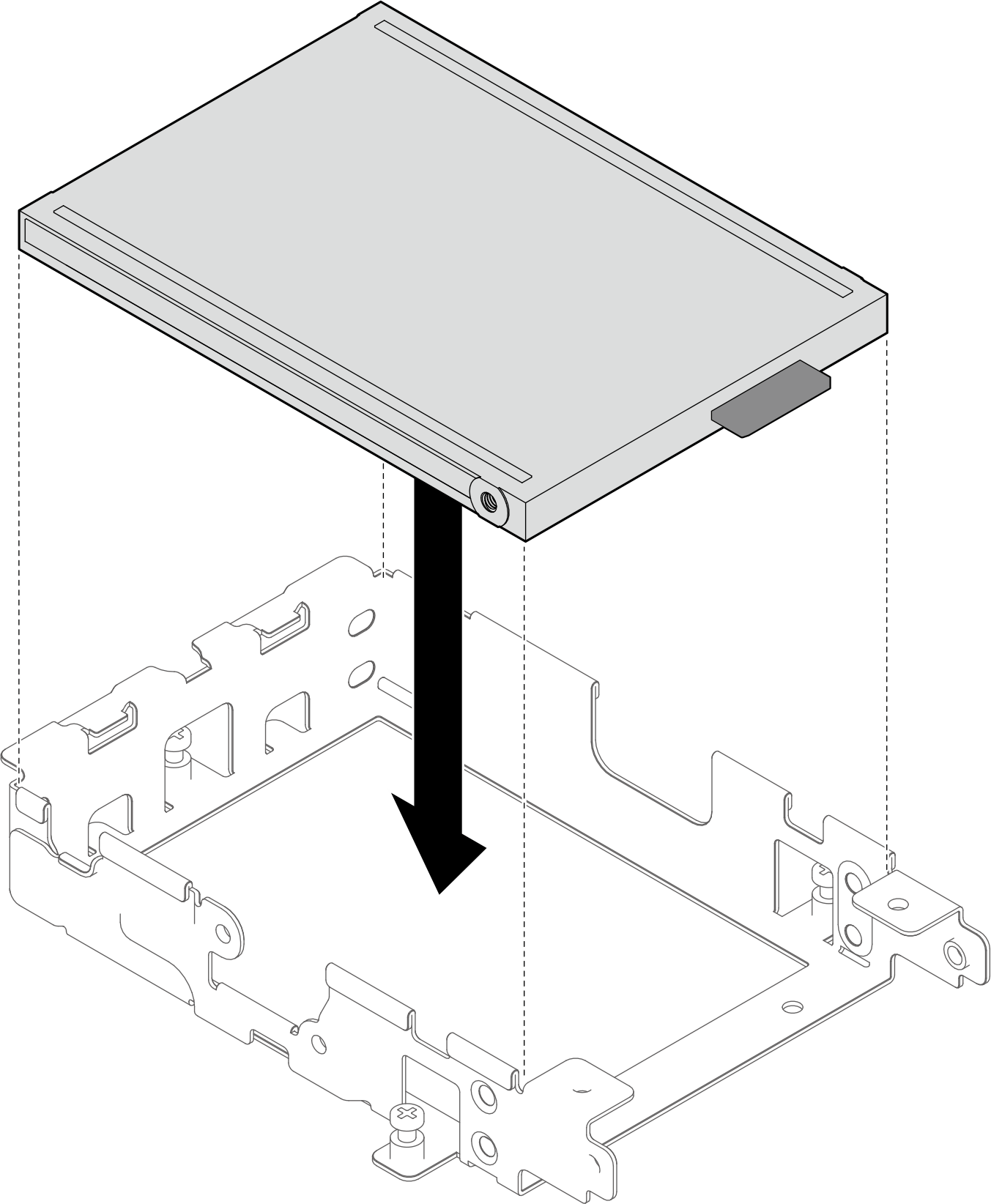

    Figure 1. Installation de l’unité de refroidissement côté supérieur

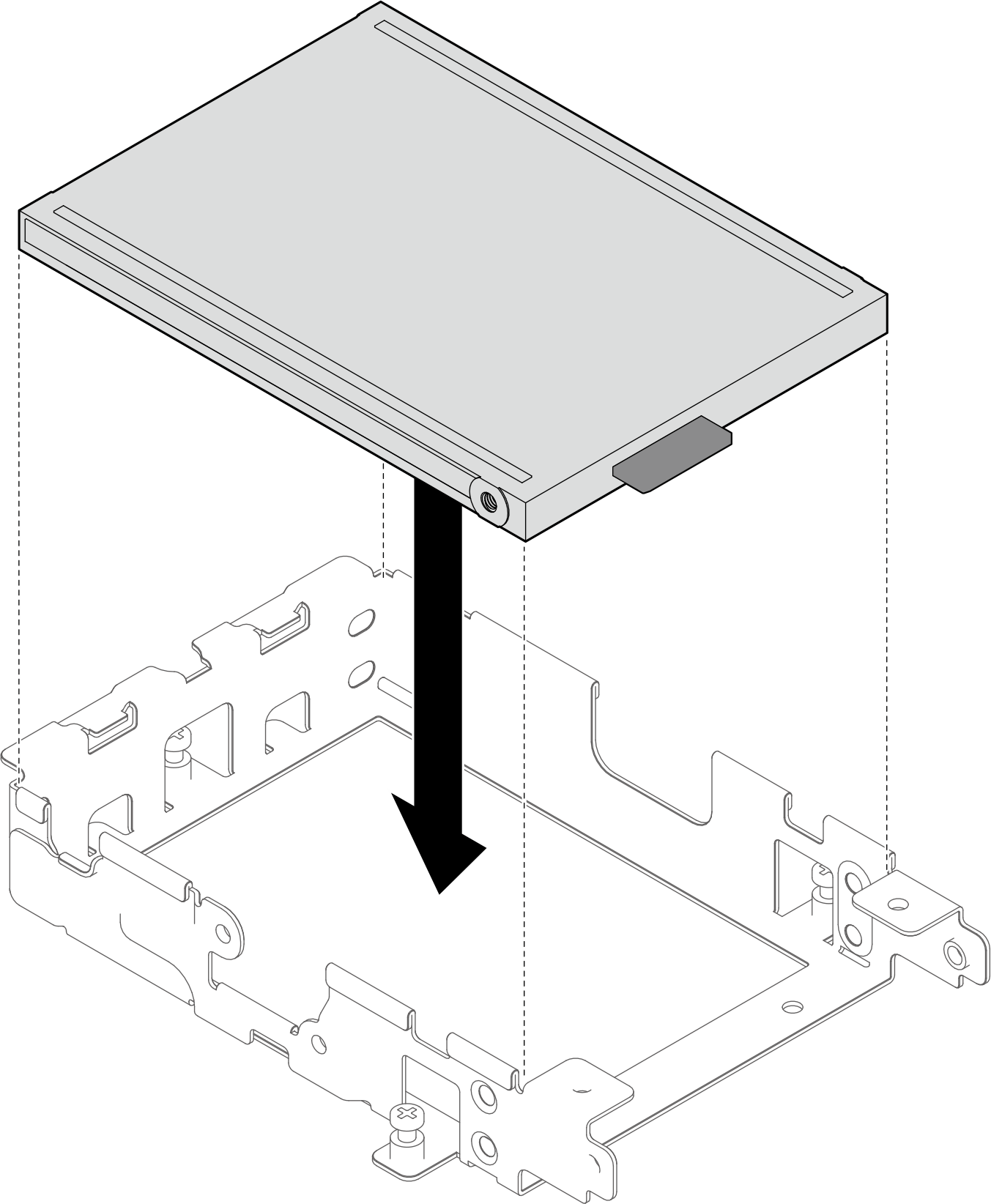

    Figure 2. Installation de l’unité de refroidissement côté inférieur

  2. Installation des quatre vis PH1 pour fixer l’unité au boîtier d’unités de disque dur.
    Figure 3. Installation des quatre vis pour fixer l’unité au boîtier d’unités de disque dur.

  3. Connectez le câble à l’unité.
    1. Branchez le câble avec le connecteur marqué 0 ou 1 sur l’unité.
    2. Placez l’autre connecteur de câble au-dessus du connecteur branché.
      Figure 4. Branchement du câble sur l’unité

  4. Installez le dispositif de retenue de câble sur le boîtier d’unités de disque dur.
    1. Fixez le dispositif de retenue de câble au boîtier d’unités de disque dur.
      Avertissement

      • Pour l’unité de refroidissement de la partie supérieure, orientez le dispositif de retenue du câble comme indiqué en 1 sur l’illustration ci-dessous.

      • Pour l’unité de refroidissement de la partie inférieure, orientez le dispositif de retenue du câble comme indiqué en 2 sur l’illustration ci-dessous.

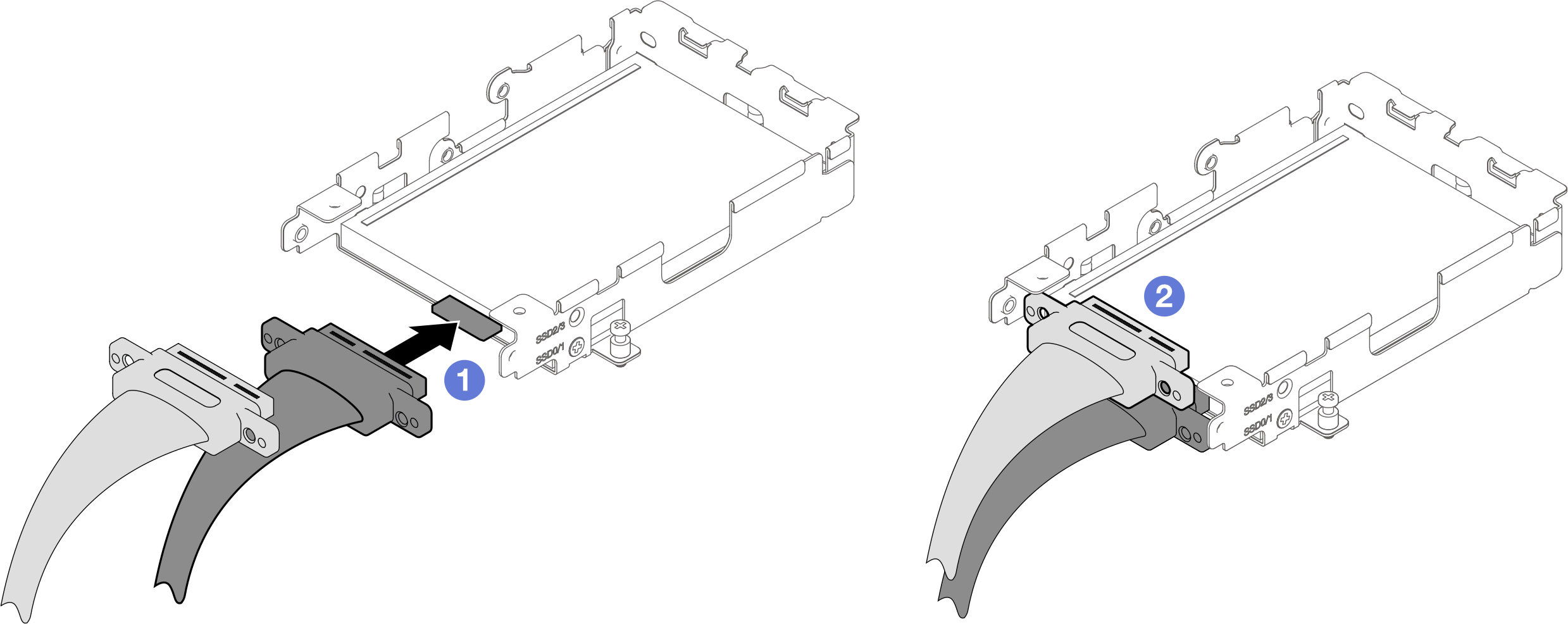

      Figure 5. Installation du dispositif de retenue de câble sur le boîtier d’unités de disque dur

    2. Serrez deux vis PH1 pour fixer le dispositif de retenue de câble au boîtier d’unités de disque dur.
      Figure 6. Installation des vis sur le dispositif de retenue de câble

Après avoir terminé

  1. Installez le boîtier d’unités de disque dur E3.s avant. Voir Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S.

  2. Installez les traverses. Voir Installation des traverses.

  3. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  4. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  5. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  6. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
