E3.S 1T 싱글 앞면 드라이브 설치

다음 정보를 사용하여 E3.S 1T 싱글 앞면 드라이브를 설치하십시오.

절차

1. 드라이브 케이지에 드라이브를 설치하십시오.
   주의

   드라이브 커넥터 방향은 상단 냉각 드라이브와 하단 냉각 드라이브가 서로 다릅니다. 아래 그림에 지정된 드라이브 커넥터 방향 지침을 따르십시오.

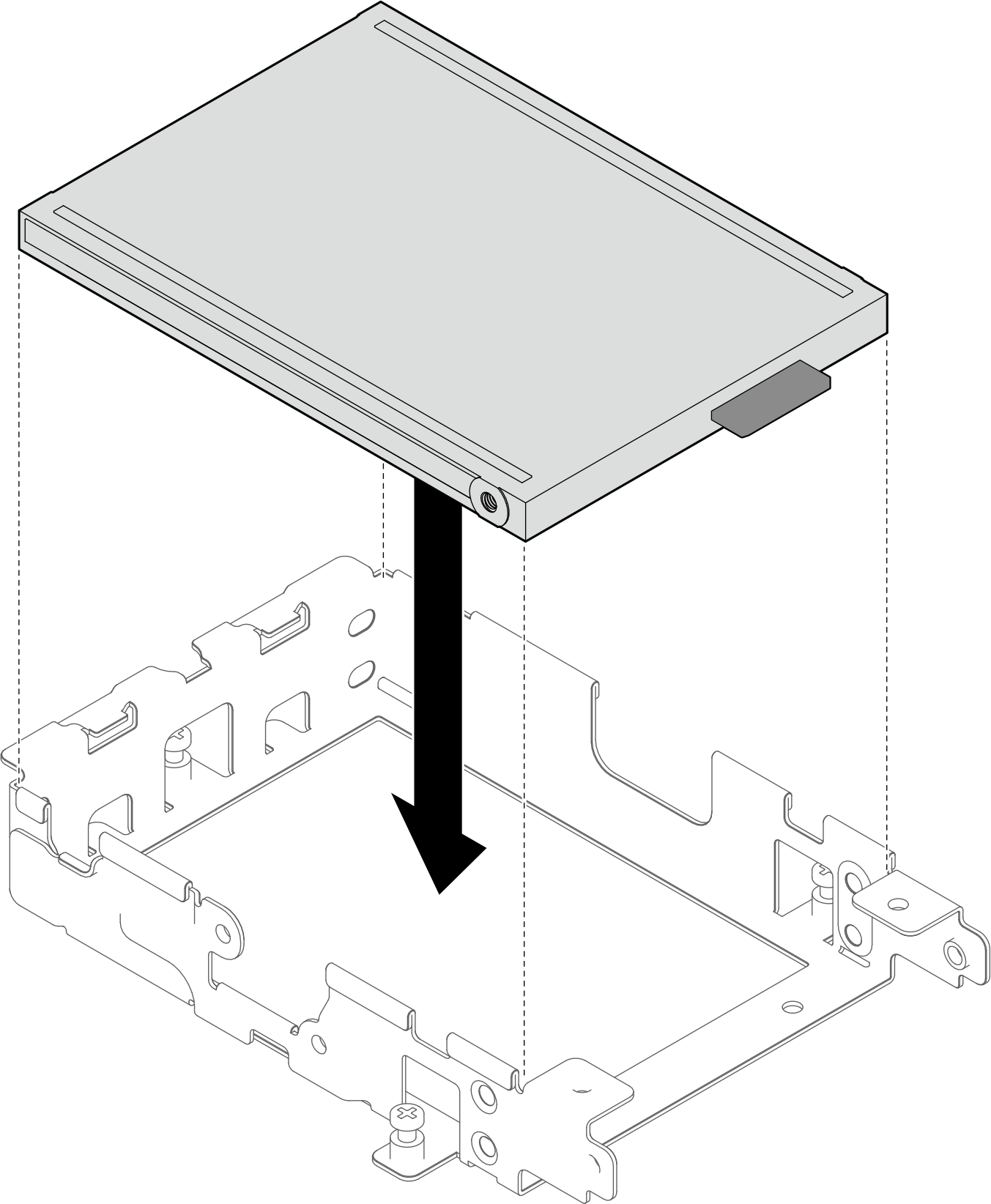

   그림 1. 상단 냉각 드라이브 설치

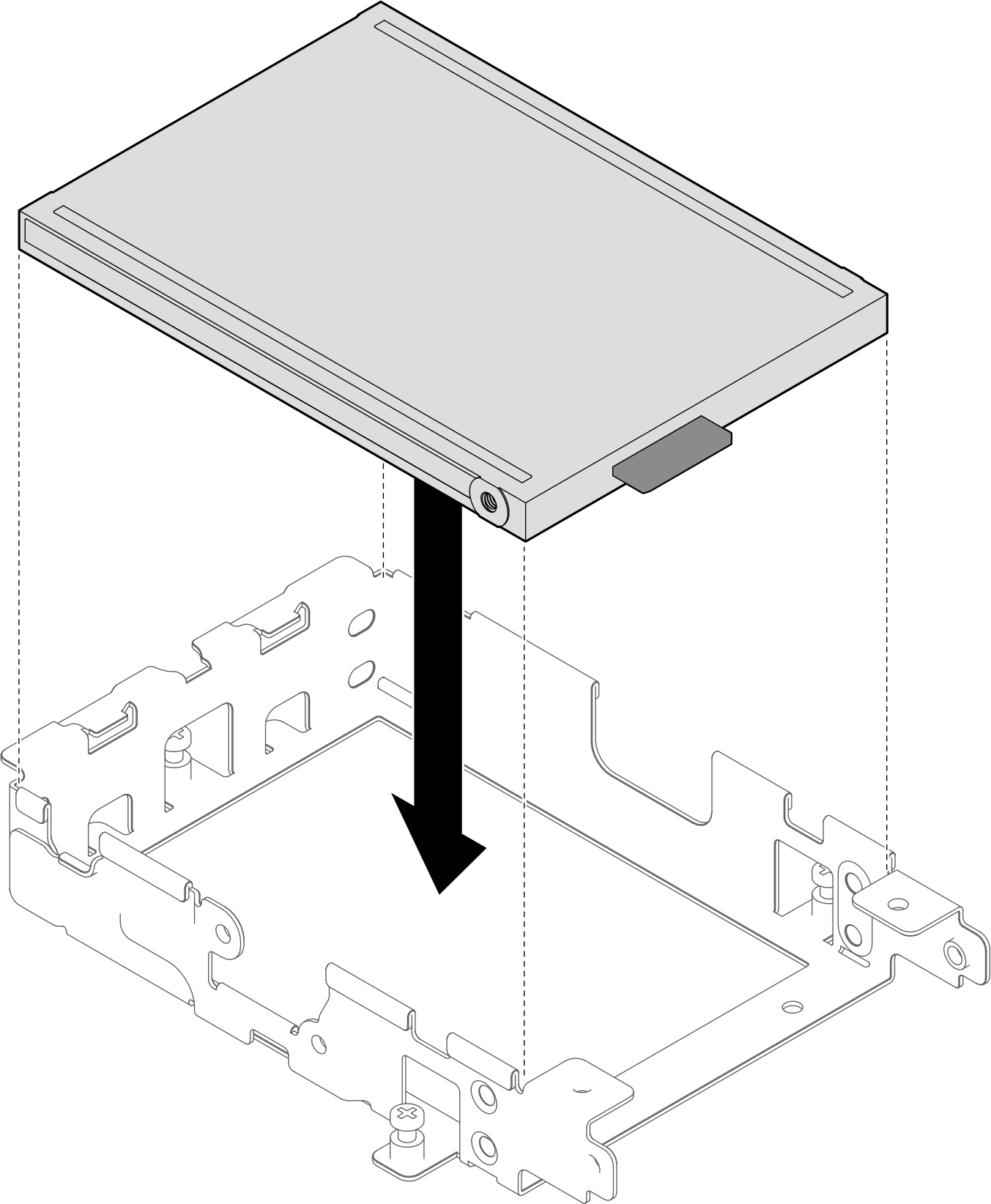

   그림 2. 하단 냉각 드라이브 설치


2. PH1 나사 4개를 설치하여 드라이브 케이지에 드라이브 고정.
   그림 3. 나사 4개를 설치하여 드라이브 케이지에 드라이브 고정.


3. 케이블을 드라이브에 연결하십시오.
   1. 0 또는 1로 표시된 플러거가 있는 케이블을 드라이브에 연결합니다.
   2. 연결된 플러거 위에 다른 케이블 플러거를 놓습니다.

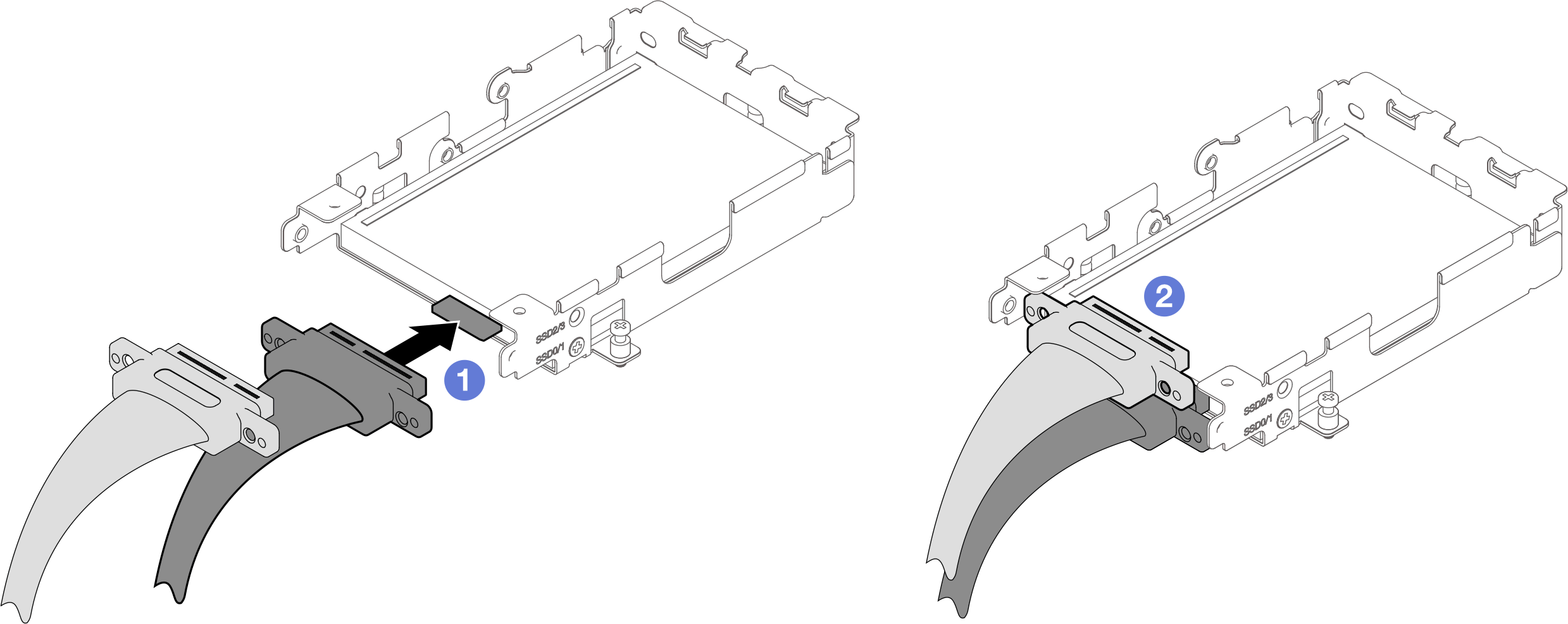

      그림 4. 드라이브에 케이블 연결


4. 드라이브 케이지에 케이블 고정장치를 설치하십시오.
   1. 케이블 고정장치를 드라이브 케이지에 부착하십시오.
      주의

      • 상단 냉각 드라이브의 경우, 케이블 고정장치의 방향을 아래 그림에 표시된 1과 같이 맞춥니다.

      • 하단 냉각 드라이브의 경우, 케이블 고정장치의 방향을 아래 그림에 표시된 2와 같이 맞춥니다.

      그림 5. 드라이브 케이지에 케이블 고정장치 설치


   2. PH1 나사 2개를 조여 케이블 고정장치를 드라이브 케이지에 고정하십시오.
      그림 6. 케이블 고정장치에 나사 설치
