安装 E3.S 1T 单正面硬盘

按以下信息安装 E3.S 1T 单正面硬盘。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 将硬盘安装到硬盘仓。
    注意

    顶部散热型硬盘和底部散热型硬盘的硬盘接口方向不同。请确保遵循下图中的硬盘接口方向指导。

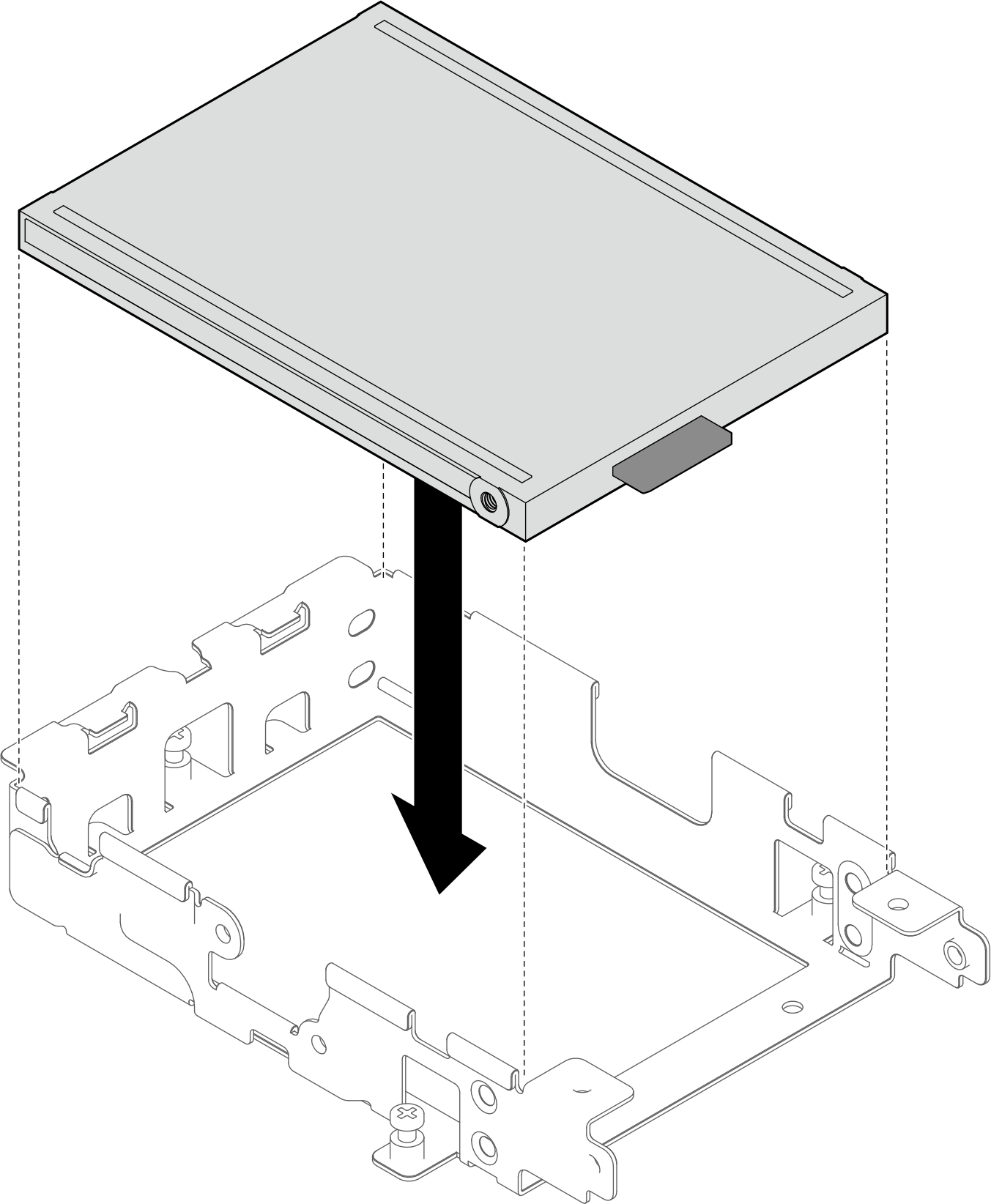

    图 1. 安装顶部散热型硬盘

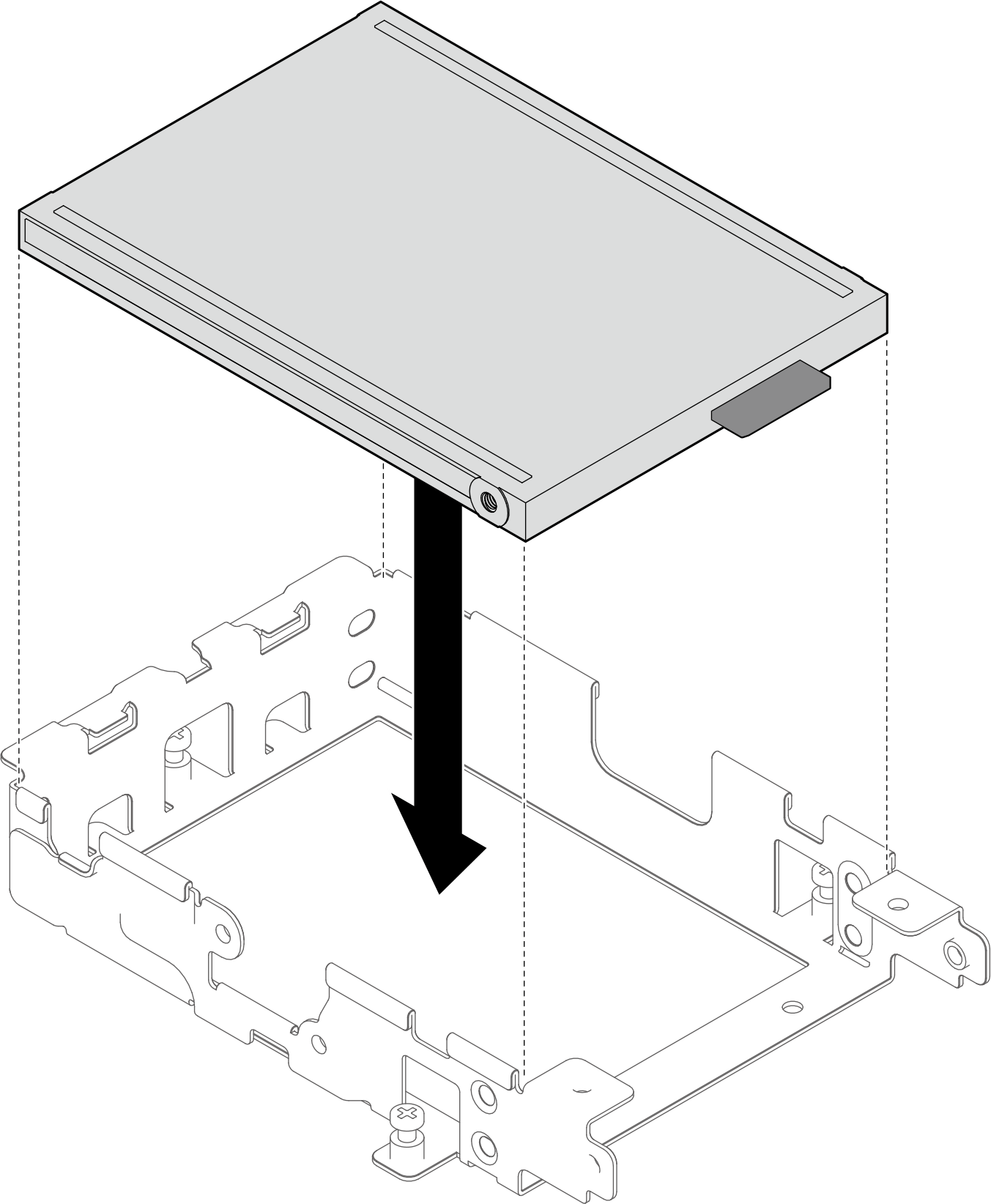

    图 2. 安装底部散热型硬盘

  2. 安装四颗 PH1 螺钉以将硬盘固定到硬盘仓。
    图 3. 安装四颗螺钉以将硬盘固定到硬盘仓。

  3. 将线缆连接到该硬盘。
    1. 将插头标有 0 或 1 的线缆连接到硬盘。
    2. 将线缆的另一个插头放在连接的插头上方。

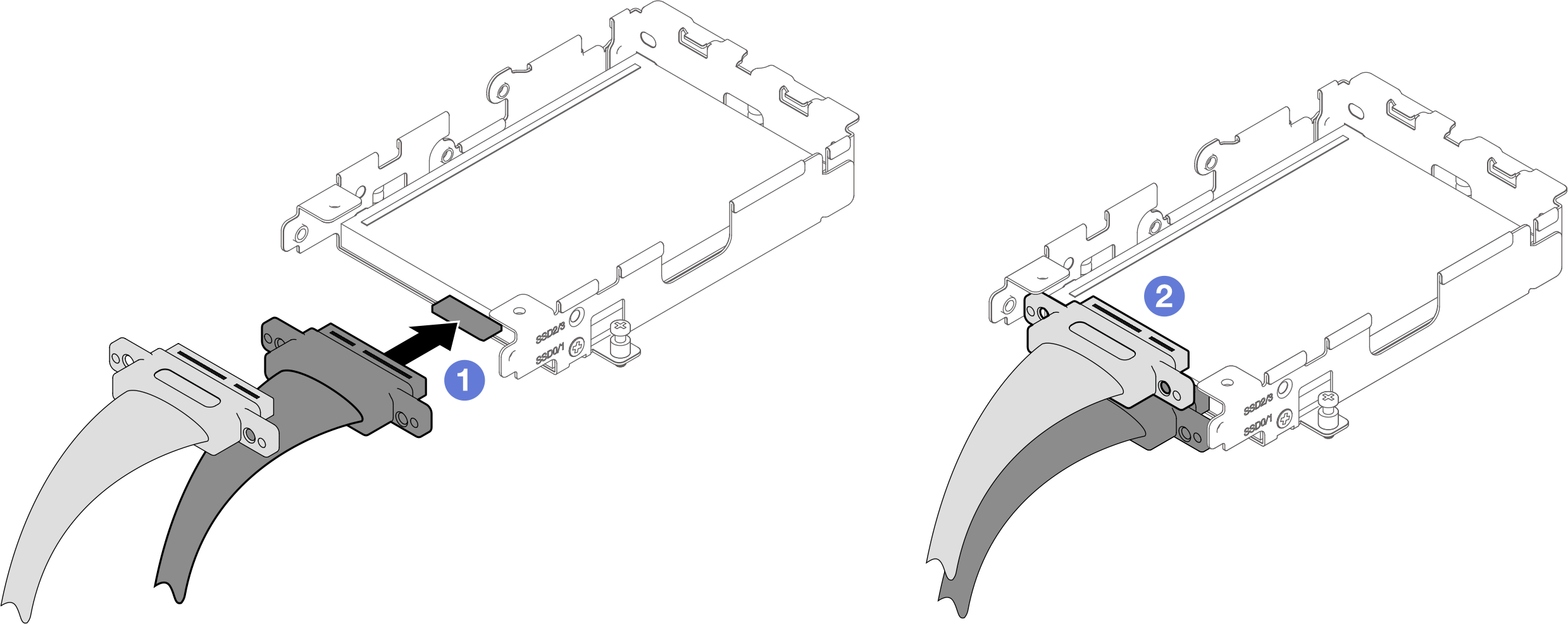

      图 4. 将线缆连接到硬盘

  4. 将线缆固定器安装到硬盘仓上。
    1. 将线缆固定器连接到硬盘仓。
      注意

      • 对于顶部散热型硬盘，请将线缆固定器的方向调整为下图所示的 1。

      • 对于底部散热型硬盘，请将线缆固定器的方向调整为下图所示的 2。

      图 5. 将线缆固定器安装到硬盘仓

    2. 拧紧两颗 PH1 螺钉，将线缆固定器固定到硬盘仓。
      图 6. 将螺钉安装到线缆固定器上

完成之后

  1. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件。

  2. 安装横梁。请参阅安装横梁。

  3. 安装托盘外盖。请参阅安装托盘外盖。

  4. 将托盘装入机柜。请参阅在机柜中安装托盘。

  5. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  6. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
