E3.S 1T シングル前面ドライブの取り外し

E3.S 1T シングル前面ドライブを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   4. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
2. ドライブ・ケージからケーブル保持具を取り外します。

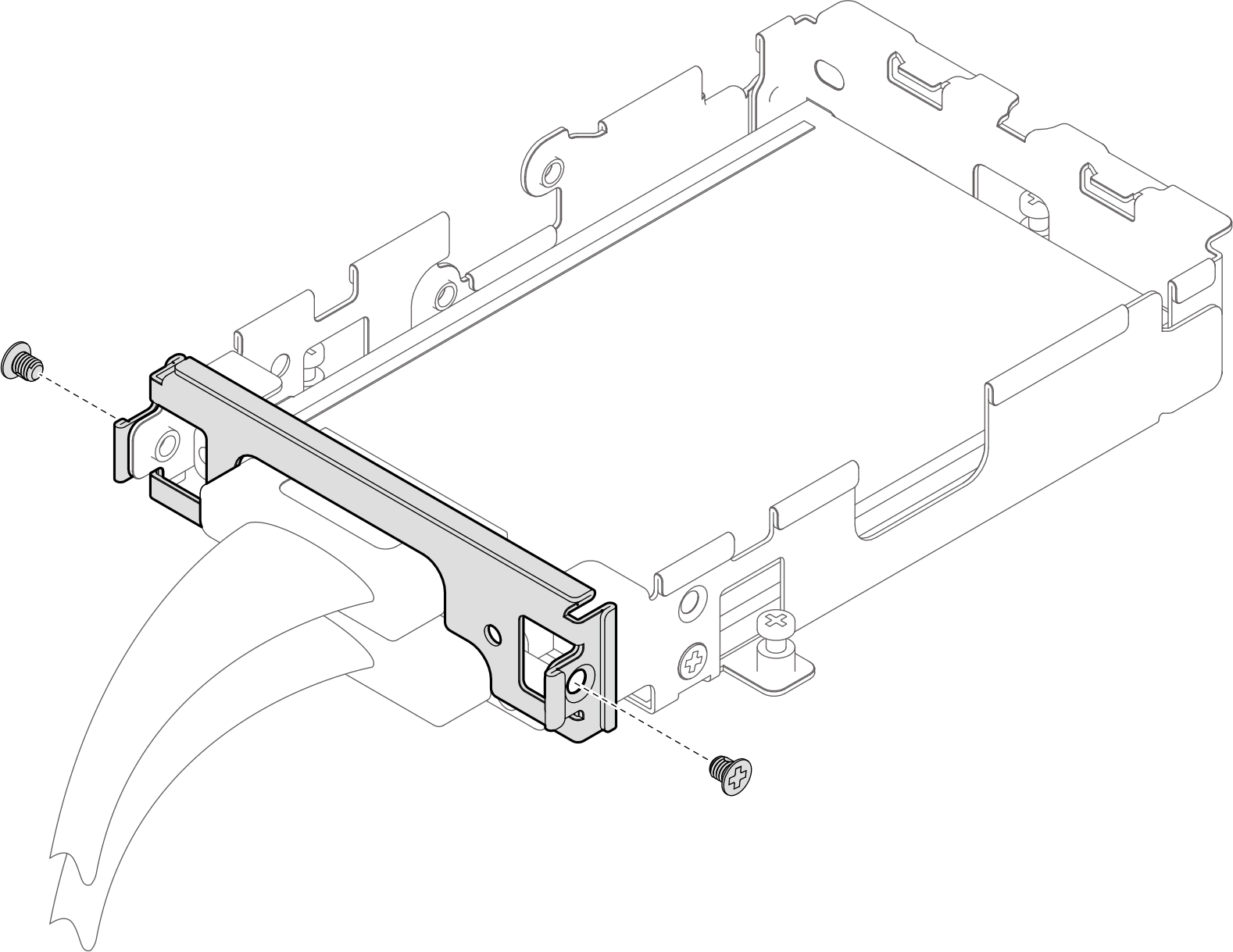

   1. ドライブ・ケージから 2 本の PH1 ねじを取り外します。
      図 1. ケーブル保持具からのねじの取り外し

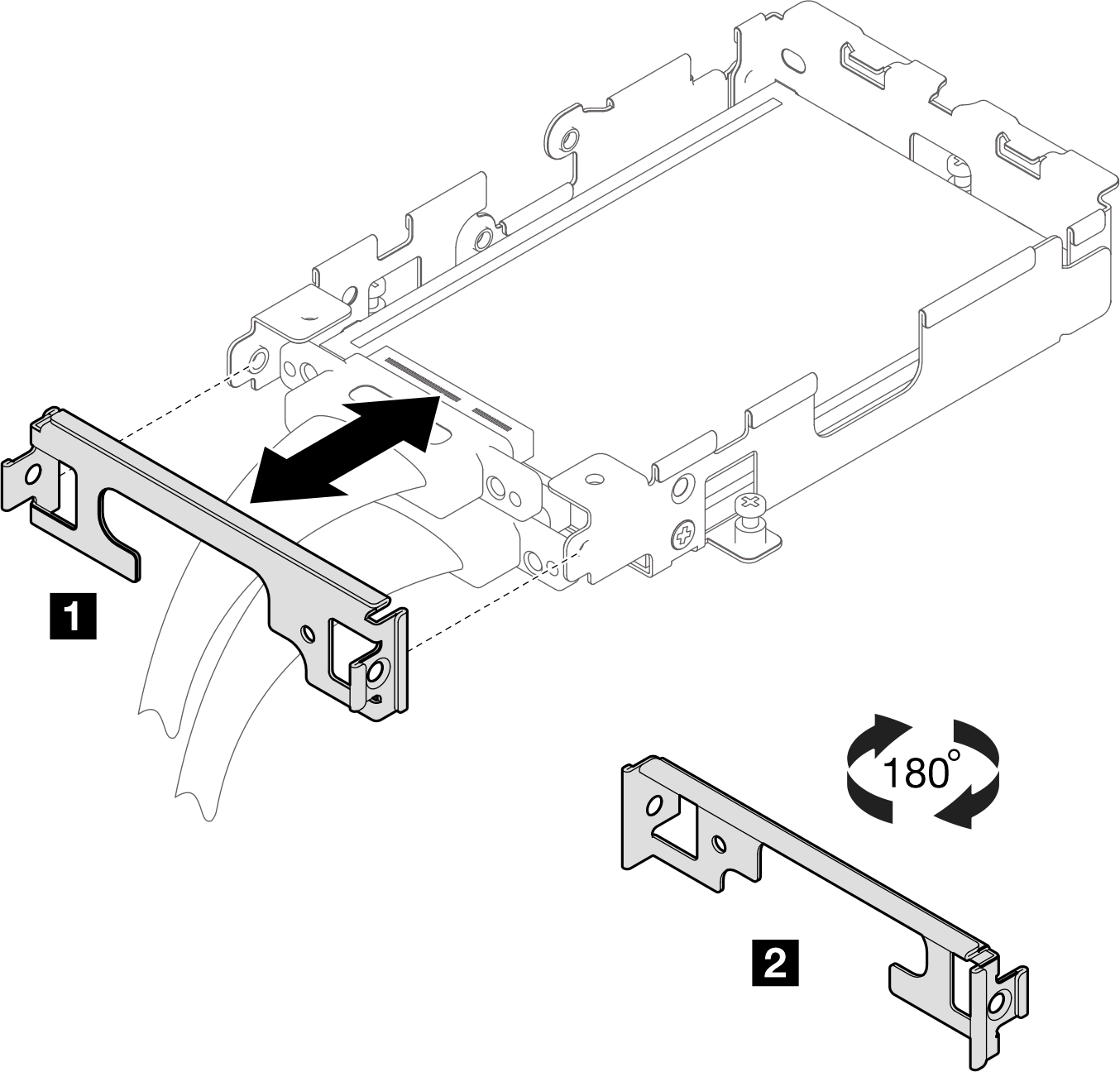

   2. ケーブル保持具を取り外します。(1 上面冷却ドライブ、2 底面冷却ドライブ)
      図 2. ケーブル保持具の取り外し

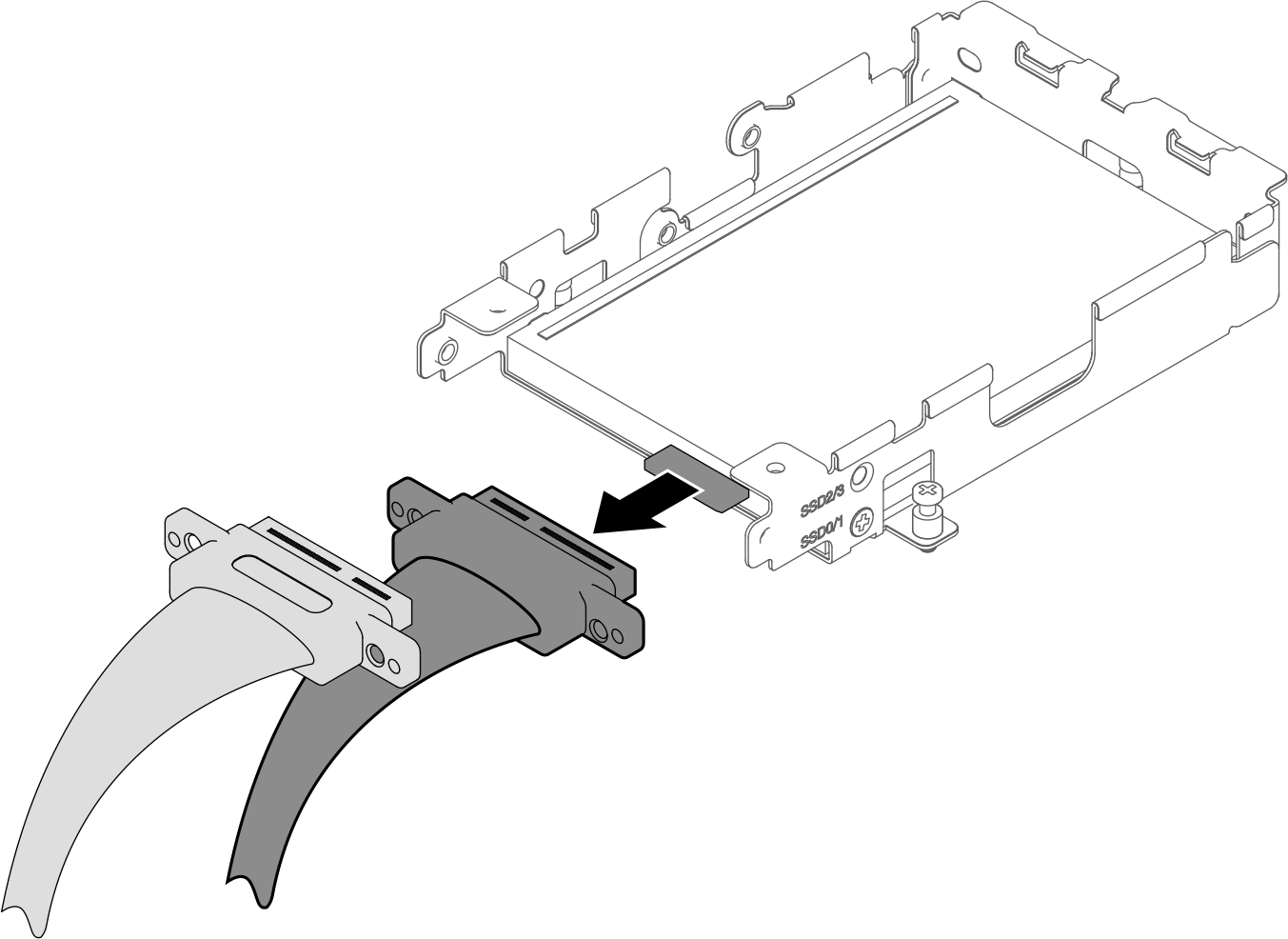

3. ドライブからケーブルを外します。
   図 3. ドライブからケーブルを外す

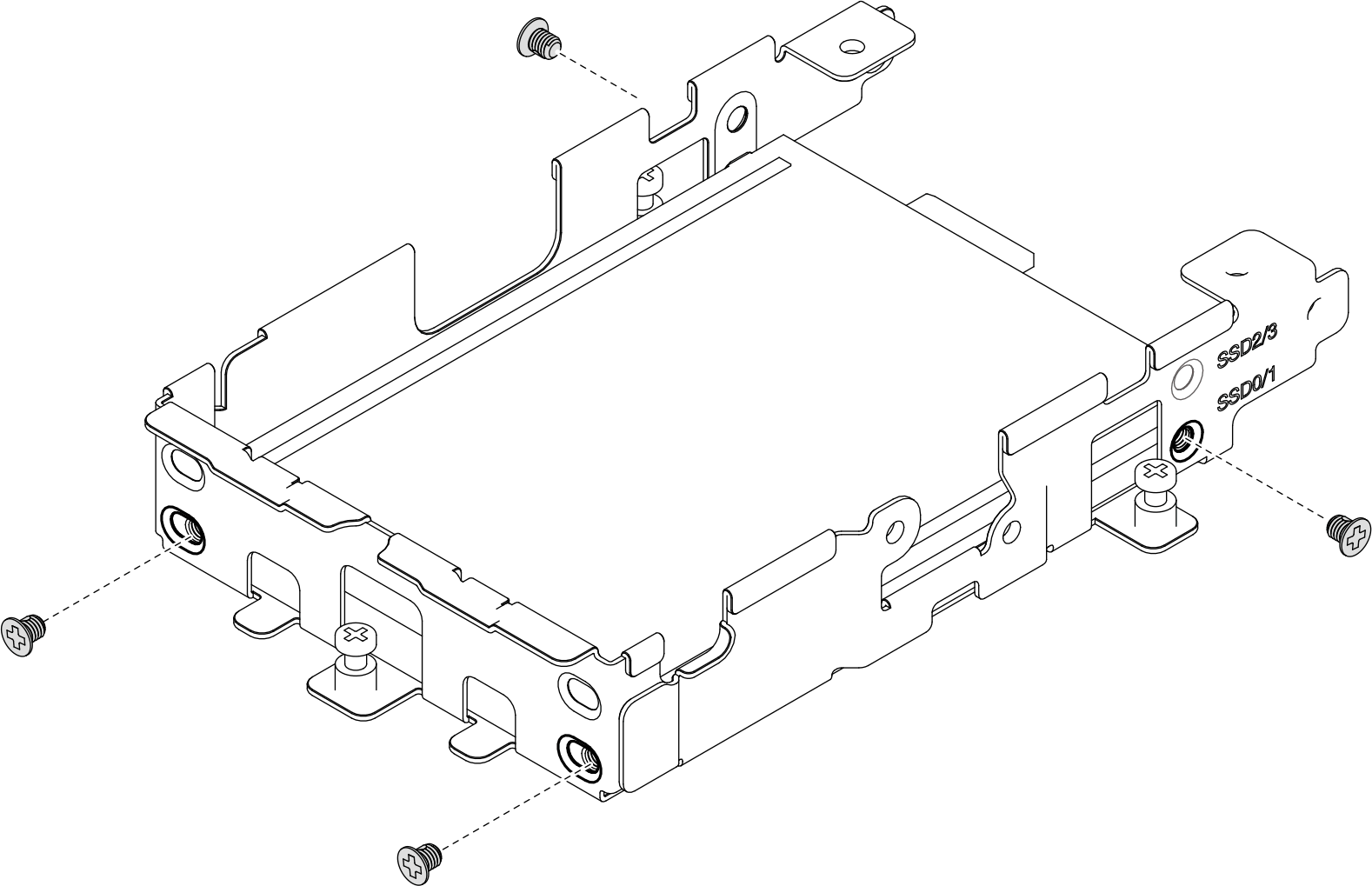

4. ドライブ・ケージから 4 本の PH1 ねじを取り外します。
   図 4. ドライブ・ケージからのねじの取り外し。

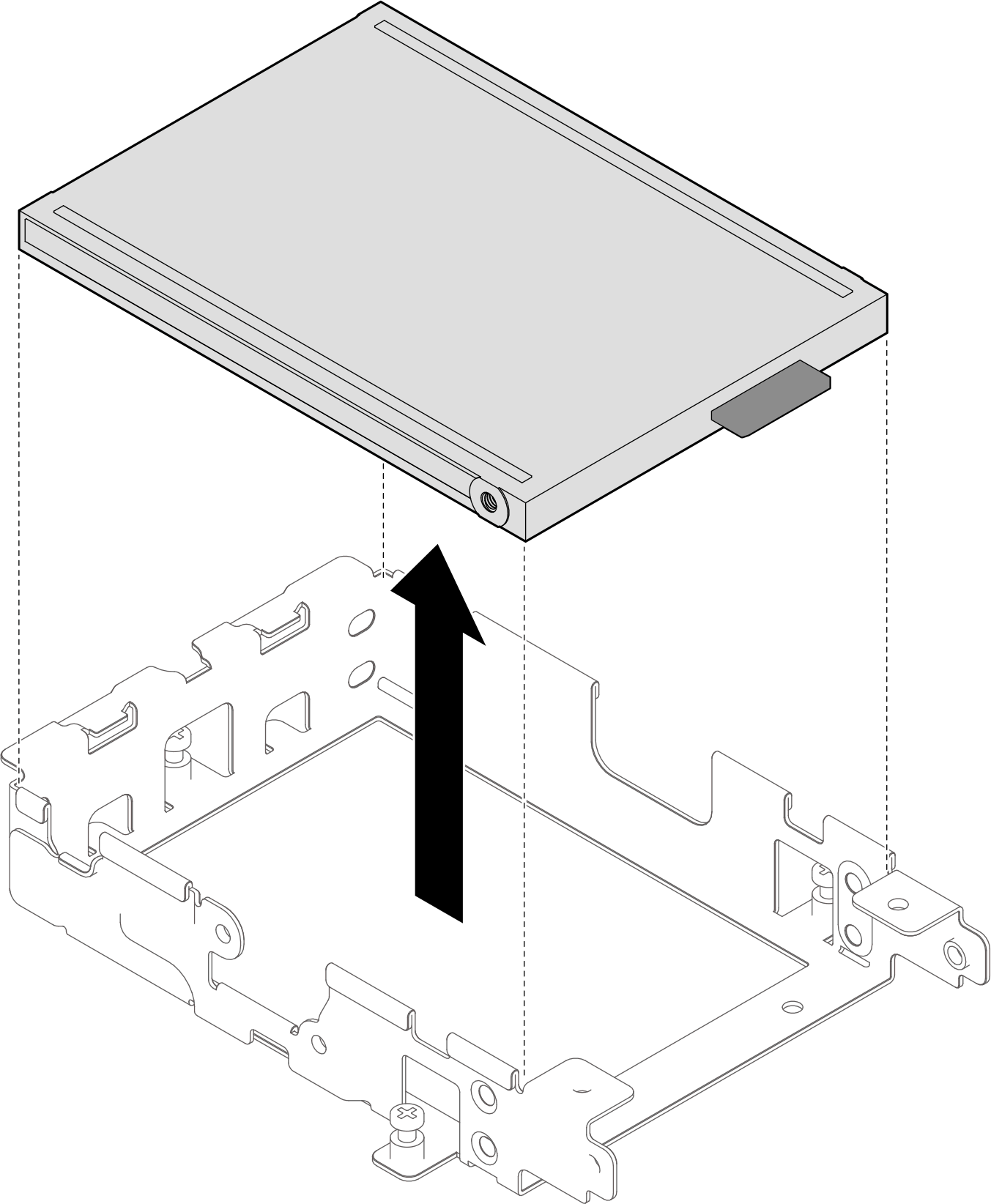

5. ドライブ・ケージからドライブを取り外します。
   図 5. ドライブ・ケージからのドライブの取り外し
