Sammelschienenanschlussmodul entfernen

Mithilfe dieser Informationen können Sie das Sammelschienenanschlussmodul entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH1- und PH 2-Schrauben

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

  • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.

  • Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist die Methode zum Entfernen identisch.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
  2. Entfernen Sie die 16 x PH1-Schrauben, um die hintere Querstrebe auszubauen.
    Abbildung 1. Entfernen der hinteren Querstrebe

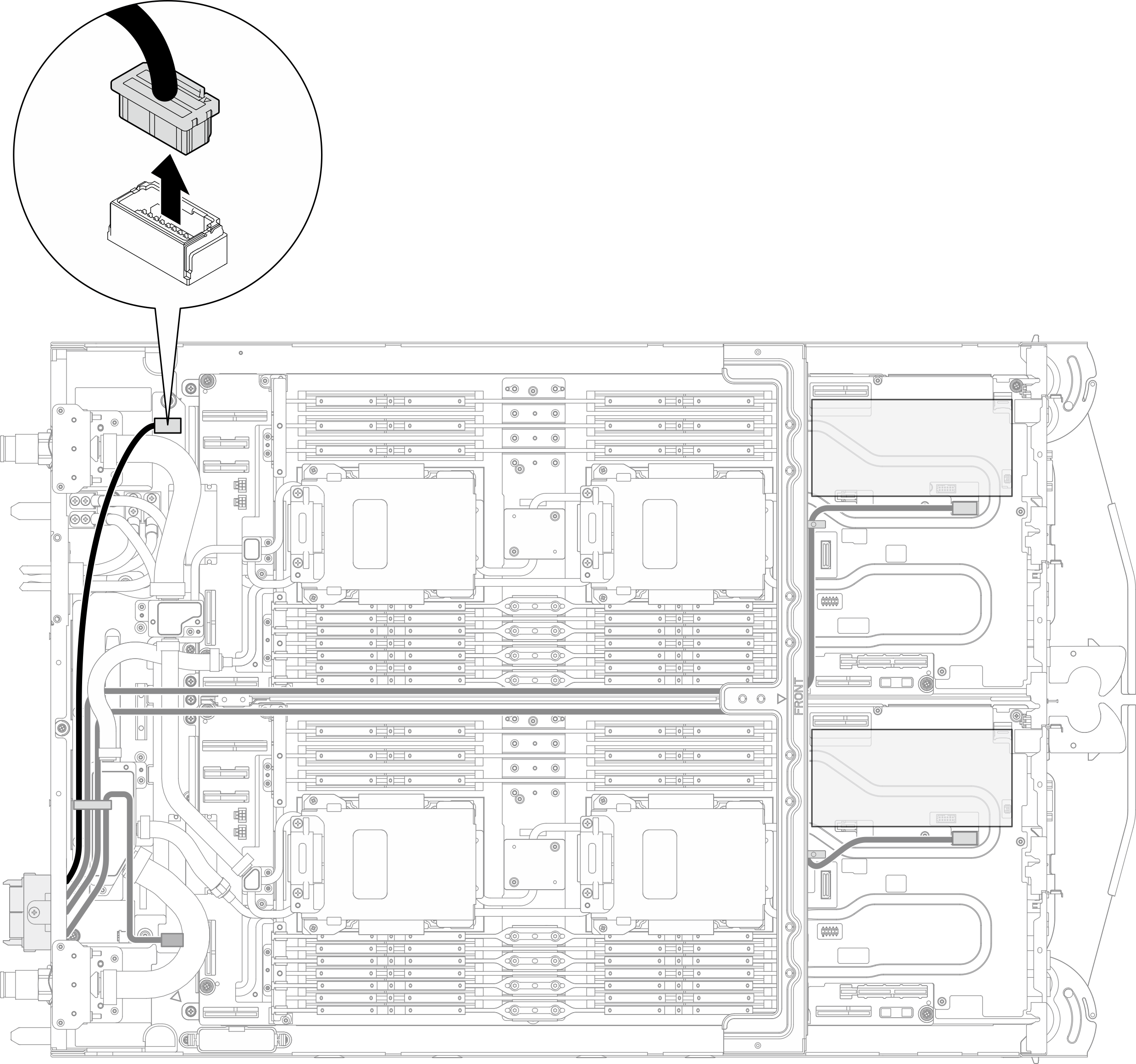

  3. Trennen Sie das Seitenbandkabel, dessen Stecker mit P3 markiert ist, von der PDB.
    Abbildung 2. Trennen des P3-Seitenbandkabels

  4. Entfernen Sie das Sammelschienenanschlussmodul.
    1. Entfernen Sie vier PH2-Schrauben von den Erdungskabeln (schwarze Kabel) mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
    2. Entfernen Sie vier PH2-Schrauben von den Netzkabeln (rote Kabel) mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
      Anmerkung

      Als Referenz: Das Drehmoment, das für das vollständige Anziehen/Lösen der Schrauben erforderlich ist, beträgt 7 +/- 1,0 lbf-in.

      Abbildung 3. Trennen des Sammelschienenanschlussmoduls

    3. Entfernen Sie drei PH1-Schrauben von der hinteren Blende des Einbaurahmens.
    4. Entfernen Sie das Sammelschienenanschlussmodul.
    Abbildung 4. Entfernen des Sammelschienenanschlussmoduls

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
