Extracción del módulo conector de la barra de bus
Utilice esta información para quitar el módulo conector de la barra de bus.
Acerca de esta tarea
Destornillador para tornillos PH1 y PH 2
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
Desconecte todos los cables externos del alojamiento.
Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.
Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua.
Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de extracción es el mismo.
- Un video de este procedimiento está disponible en YouTube.
Procedimiento
- Quite 16 tornillos PH1 para quitar la llave cruzada posterior.Figura 1. Extracción de la llave cruzada posterior

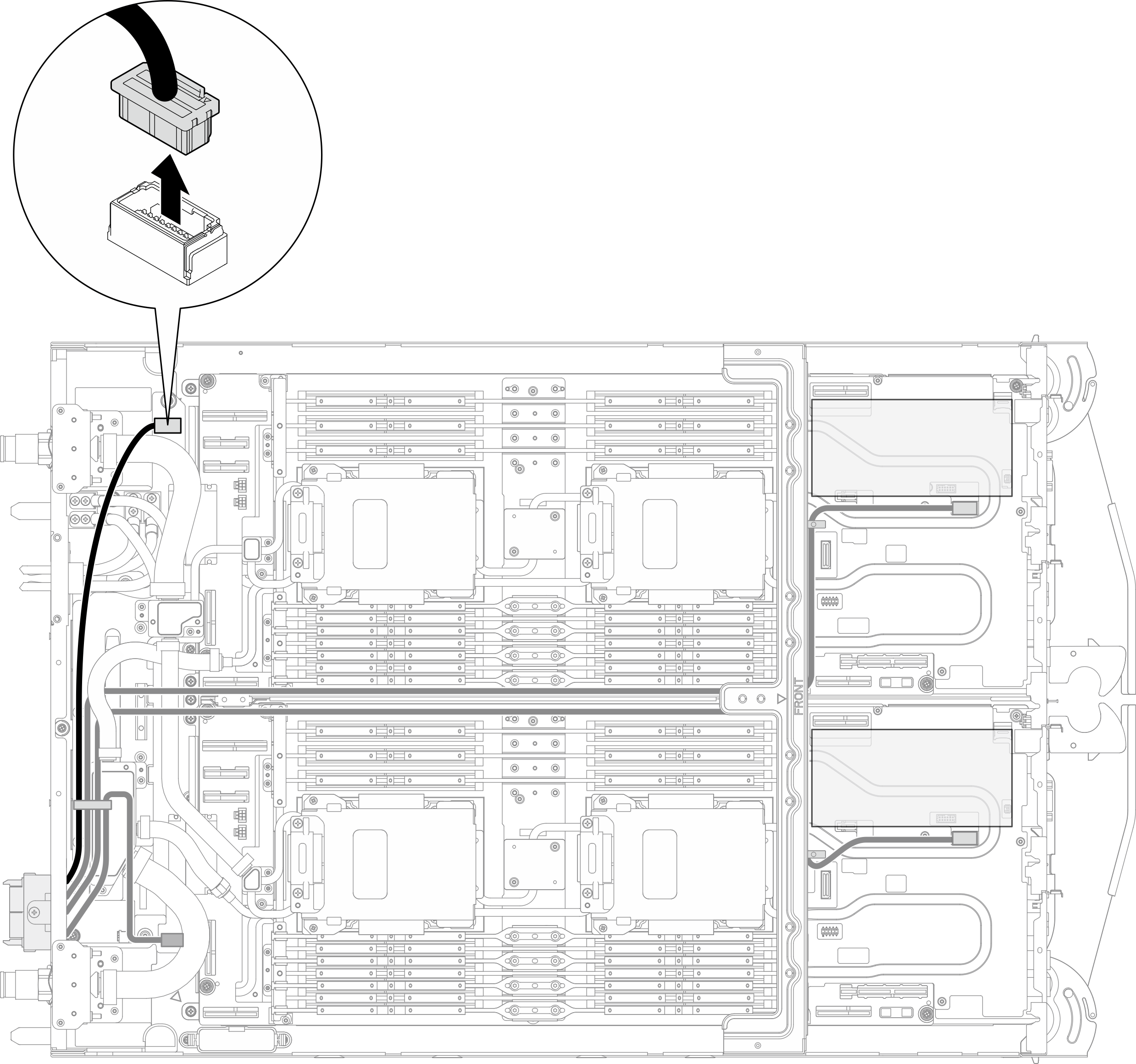

- Desconecte el cable de banda lateral que tiene la marca P3 en su conector de la PDB.Figura 2. Desconecte el cable de banda lateral P3
- Quite el módulo conector de la barra de bus.
Quite cuatro tornillos PH2 de los cables de conexión a tierra (cables negros), con un destornillador dinamométrico con el par correspondiente.
Quite cuatro tornillos PH2 de los cables de alimentación (cables rojos), con un destornillador dinamométrico con el par correspondiente.NotaComo referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 7+/- 1,0 lbf-in.
Figura 3. Desconexión del módulo conector de la barra de bus
Quite tres tornillos PH1 del marco biselado posterior de la bandeja.
Quite el módulo conector de la barra de bus.
Figura 4. Extracción del módulo conector de la barra de bus
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
