버스 바 커넥터 모듈 제거

다음 정보를 사용하여 버스 바 커넥터 모듈을 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
2. 16개의 PH1 나사를 제거하여 뒷면 십자형 브레이스를 제거하십시오.
   그림 1. 뒷면 십자형 브레이스 제거


3. 플러그에 P3이 표시된 사이드밴드 케이블을 PDB에서 분리하십시오.

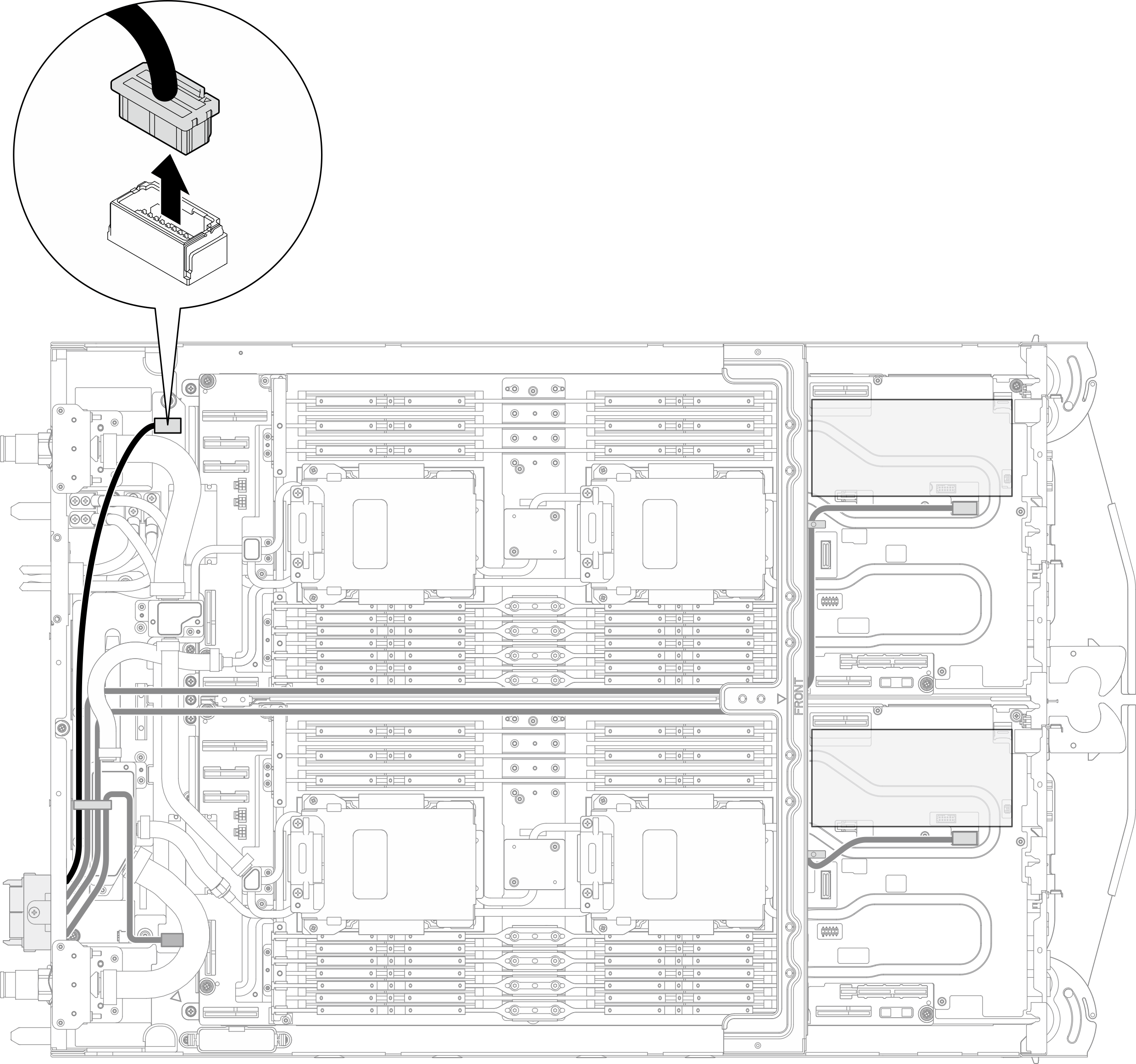

   그림 2. P3 사이드밴드 케이블을 분리하십시오


4. 버스 바 커넥터 모듈을 제거하십시오.
   1. 적절한 토크로 설정된 토크 드라이버로 접지 케이블(검은색 케이블)에서 PH2 나사 4개를 제거합니다.
   2. 적절한 토크로 설정된 토크 드라이버로 전원 케이블(빨간색 케이블)에서 PH2 나사 4개를 제거합니다.
      주

      참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 7+/- 1.0lbf-in입니다.

      그림 3. 버스 바 커넥터 모듈 분리


   3. 트레이 뒷면 베젤에서 PH1 나사 3개를 제거하십시오.
   4. 버스 바 커넥터 모듈을 제거하십시오.
   그림 4. 버스 바 커넥터 모듈 제거
