Retrait du module de connecteur de la barre de bus

Les informations ci-après vous permettent de retirer le module de connecteur de la barre de bus.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH1 et PH 2

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

  • Pour éviter d'endommager la boucle d'eau, utilisez toujours le support de boucle d'eau lorsque vous retirez, installez ou pliez la boucle d'eau.

  • Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode de retrait est identique.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
  2. Retirez les 16 vis PH1 pour retirer la traverse arrière.
    Figure 1. Retrait de la traverse arrière

  3. Débranchez le câble de bande latérale qui présente l’inscription P3 sur sa fiche du PDB.

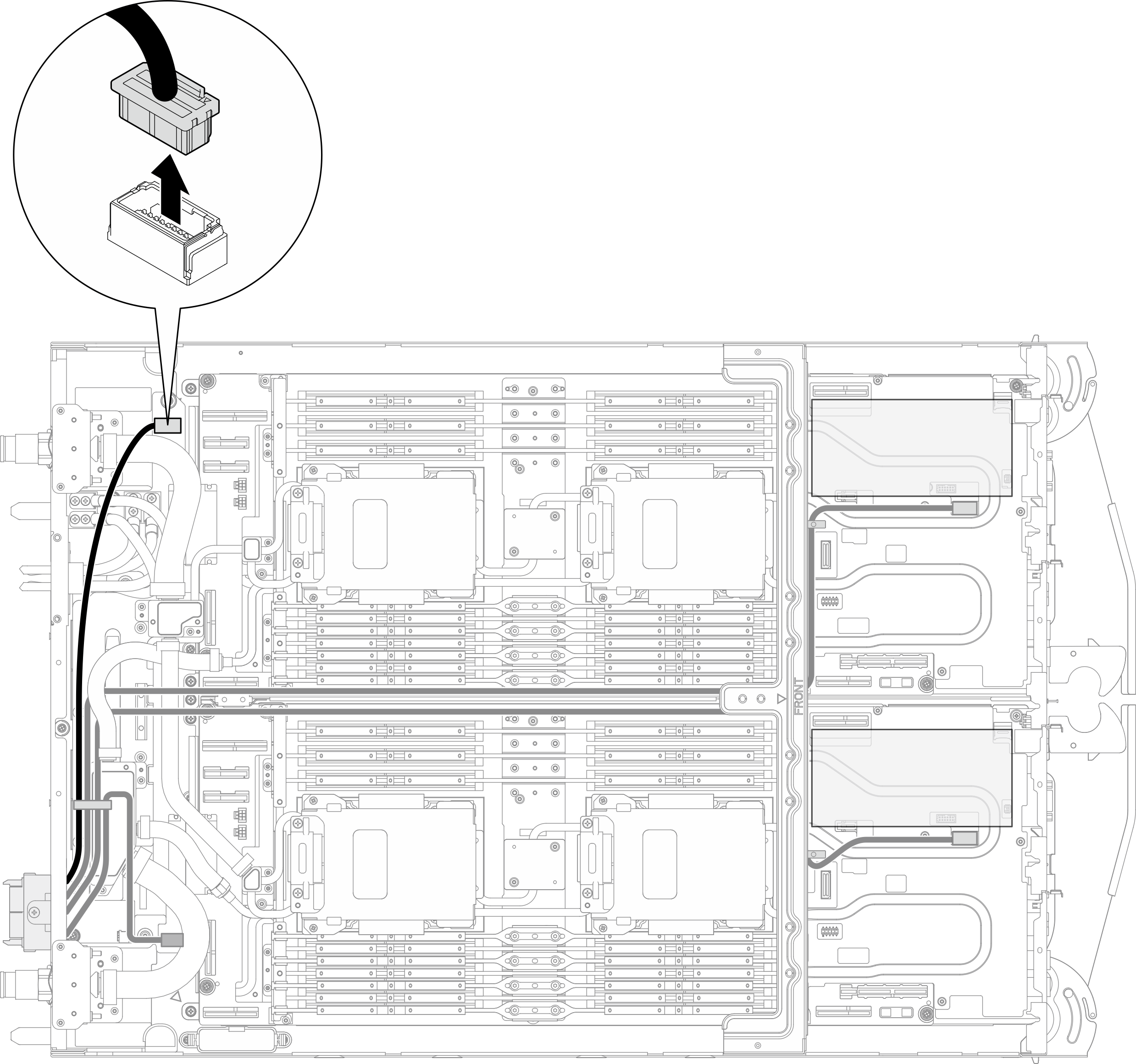

    Figure 2. Débranchez le câble de bande latérale P3

  4. Retirez le module de connecteur de la barre de bus.
    1. Retirez quatre vis PH2 des câbles de mise à la terre (câbles noirs) à l’aide d’un tournevis dynamométrique défini sur le couple approprié.
    2. Retirez quatre vis PH2 des câbles d’alimentation (câbles rouges) à l’aide d’un tournevis dynamométrique défini sur le couple approprié.
      Remarque

      À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 7 +/- 1,0 pouces-livres.

      Figure 3. Débranchement du module de connecteur de la barre de bus

    3. Retirez trois vis PH1 du panneau arrière du plateau.
    4. Retirez le module de connecteur de la barre de bus.
    Figure 4. Retrait du module de connecteur de la barre de bus

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
