バス・バー・コネクター・モジュールの取り外し

バス・バー・コネクター・モジュールを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
2. 16 本の PH1 ねじを取り外して、背面クロス・ブレースを取り外します。
   図 1. 背面クロス・ブレースの取り外し


3. プラグに P3 マークが付いている側波帯ケーブルを PDB から切り離します。

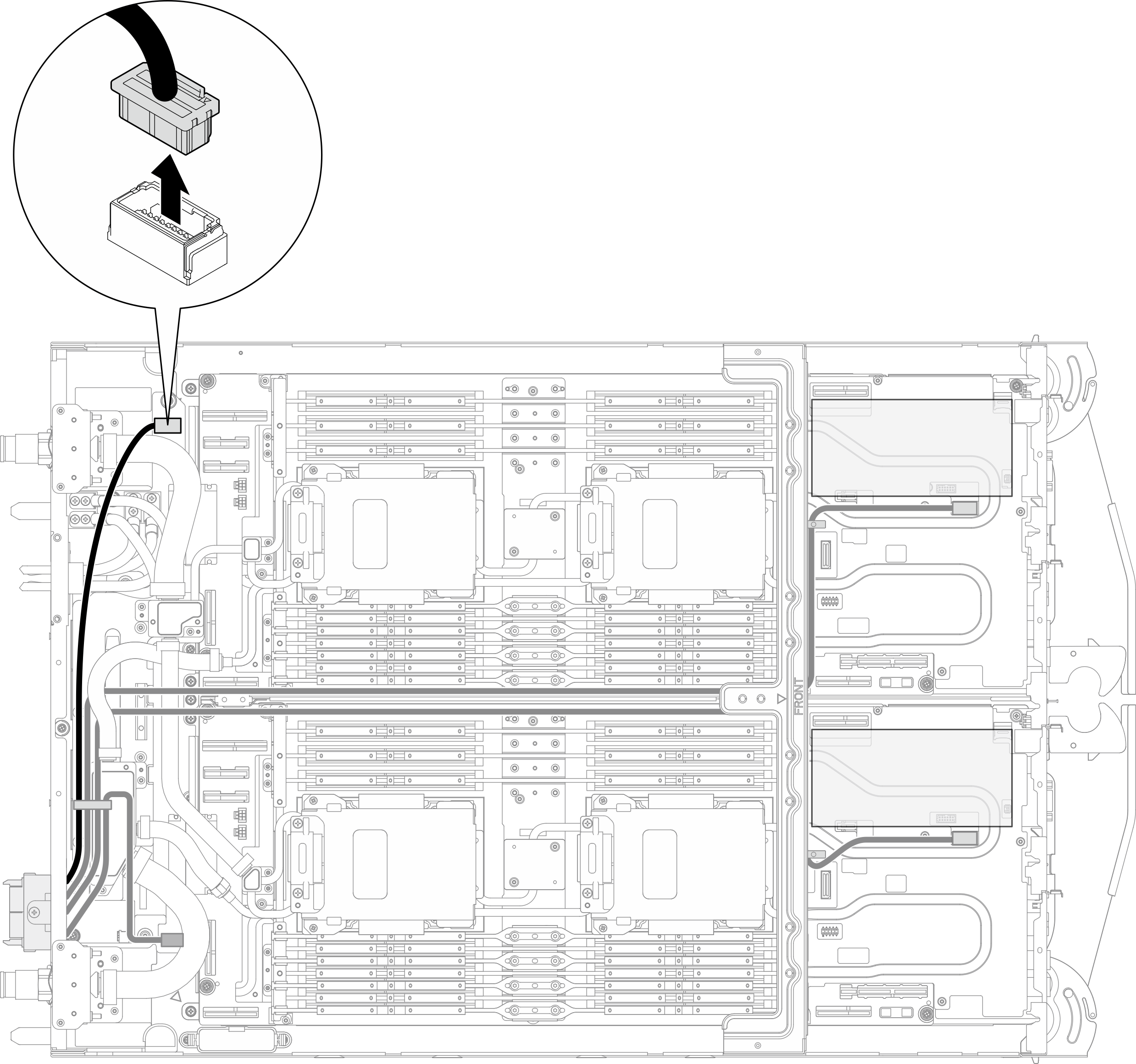

   図 2. P3 側波帯ケーブルを外す


4. バス・バー・コネクター・モジュールを取り外します。
   1. トルク・ドライバーを適切なトルクに設定し、接地用ケーブル (黒色のケーブル) から 4 本の PH2 ねじを取り外します。
   2. トルク・ドライバーを適切なトルクに設定し、電源ケーブル (赤色のケーブル) から 4 本の PH2 ねじを取り外します。
      注

      参考までに、ねじを完全に締める/取り外すために必要なトルクは 7+/- 1.0 lbf-in です。

      図 3. バス・バー・コネクター・モジュールの取り外し


   3. トレイ背面ベゼルから 3 本の PH1 ねじを取り外します。
   4. バス・バー・コネクター・モジュールを取り外します。
   図 4. バス・バー・コネクター・モジュールの取り外し
