LED frontales

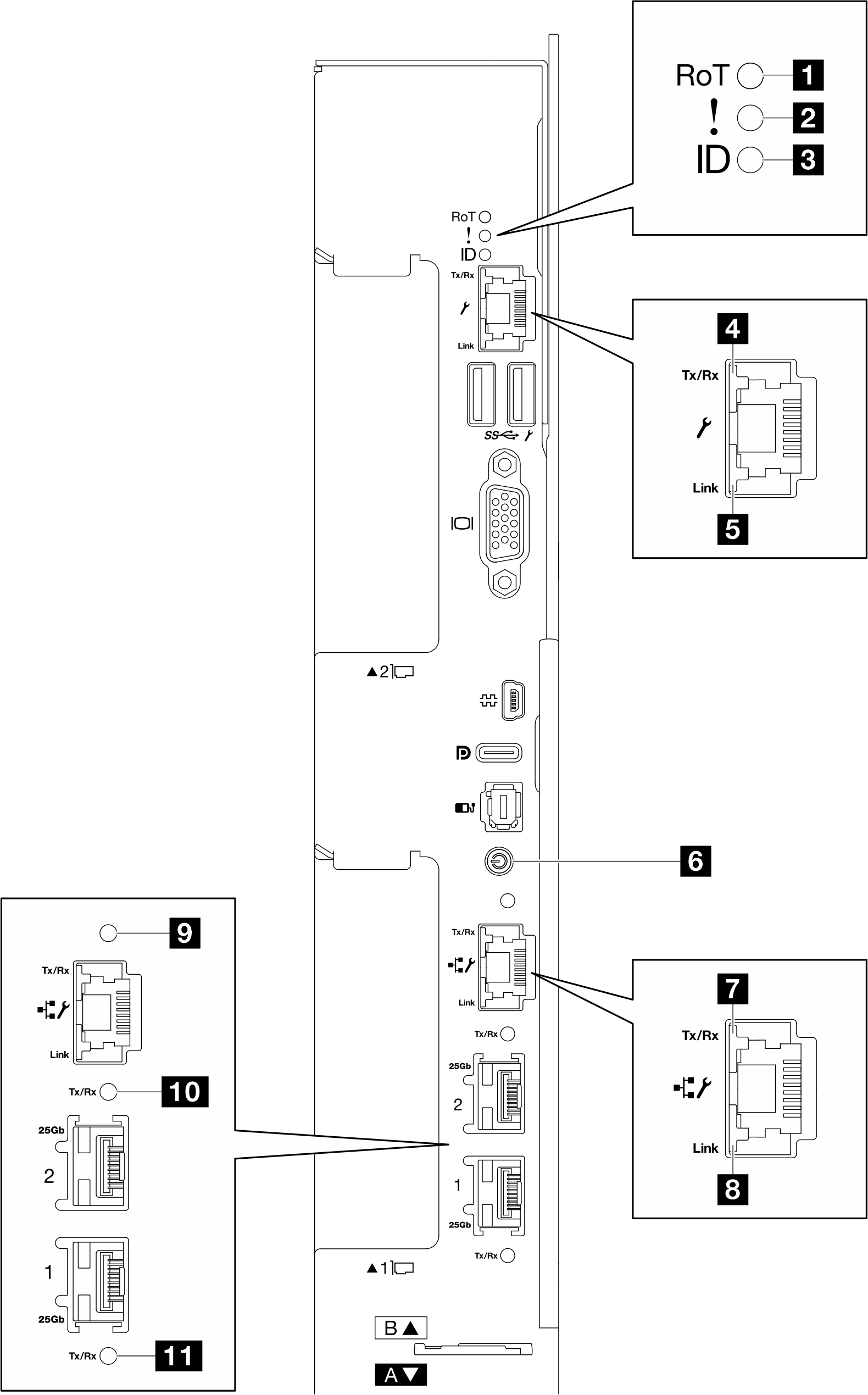

En la siguiente ilustración se muestran los LED de la parte frontal de la solución. Si visualiza el estado de los LED, normalmente podrá identificar el origen del error.
| 1 LED de RoT | 7 LED de actividad del puerto Ethernet RJ45 de 1 Gb (NIC compartido) (verde) |
| 2 LED de error del sistema (amarillo) | 8 LED de enlace del puerto Ethernet RJ45 de 1 Gb (NIC compartido) (verde) |
| 3 LED de identificación (azul) | 9 LED de actividad de la unidad (verde) |
| 4 LED de actividad del conector de gestión de XCC dedicado (RJ45 de 1 Gb) (verde) | 10 LED de actividad y enlace del puerto Ethernet de 25 Gb (puerto 2) (verde) |
| 5 LED de enlace del conector de gestión de XCC dedicado (RJ45 de 1 Gb) (verde) | 11 LED de actividad y enlace del puerto Ethernet de 25 Gb (puerto 1) (verde) |
| 6 Botón de encendido del nodo con LED (verde) |
1 LED de RoT:(TBD)
2 LED de error del sistema (amarillo): cuando este LED amarillo está encendido, indica que se ha producido un error del sistema. Compruebe el registro de sucesos del XCC para obtener información adicional.
3 LED de identificación (azul): utilice este LED azul para ubicar visualmente el nodo entre otros nodos. Este LED también se utiliza como botón de detección de presencia. Puede utilizar Lenovo XClarity Administrator para iluminar este LED remotamente.
4 LED de actividad del conector de gestión de XCC dedicado (RJ45 de 1 Gb) (verde): utilice este LED verde para distinguir el estado de la red.
- Apagado: el nodo está desconectado de una LAN.
- Parpadeante: la red está conectada y activa.
5 LED de enlace del conector de gestión de XCC dedicado (RJ45 de 1 Gb) (verde): utilice este LED verde para distinguir el estado de la red.
- Apagado: el enlace de red está desconectado.
- Encendido: el enlace de red está establecido.
- Desactivado: no hay alimentación o la estación de conversión de energía o el propio LED presentaron errores.
- Parpadeo rápido (4 veces por segundo): el nodo está apagado y no está listo para su encendido. El botón de encendido está deshabilitado. Esta acción tardará aproximadamente entre 5 y 10 segundos.
- Parpadeo lento (una vez por segundo): el nodo está apagado y estará listo para su encendido. Puede pulsar el botón de alimentación para encender el nodo.
- Encendido: el nodo está encendido.
7 LED de actividad del puerto Ethernet RJ45 de 1 Gb (NIC compartido) (verde): utilice este LED verde para distinguir el estado de la red.
- Apagado: el nodo está desconectado de una LAN.
- Parpadeante: la red está conectada y activa.
8 LED de enlace del puerto Ethernet RJ45 de 1 Gb (NIC compartido) (verde): utilice este LED verde para distinguir el estado de la red.
- Apagado: el enlace de red está desconectado.
- Encendido: el enlace de red está establecido.
9 LED de actividad de la unidad (verde): si el LED está encendido, esto indica que la unidad está encendida, pero no está leyendo ni escribiendo datos de forma activa. Si el LED parpadea, se está accediendo a la unidad.
10 11 LED de actividad y enlace del puerto Ethernet de 25 GB (verde): utilice este LED verde para distinguir el estado de la red.
- Apagado: la red está desconectada.
- Parpadeante: la red está accediendo.
- Encendido: la red está establecida.
